Спосіб смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв

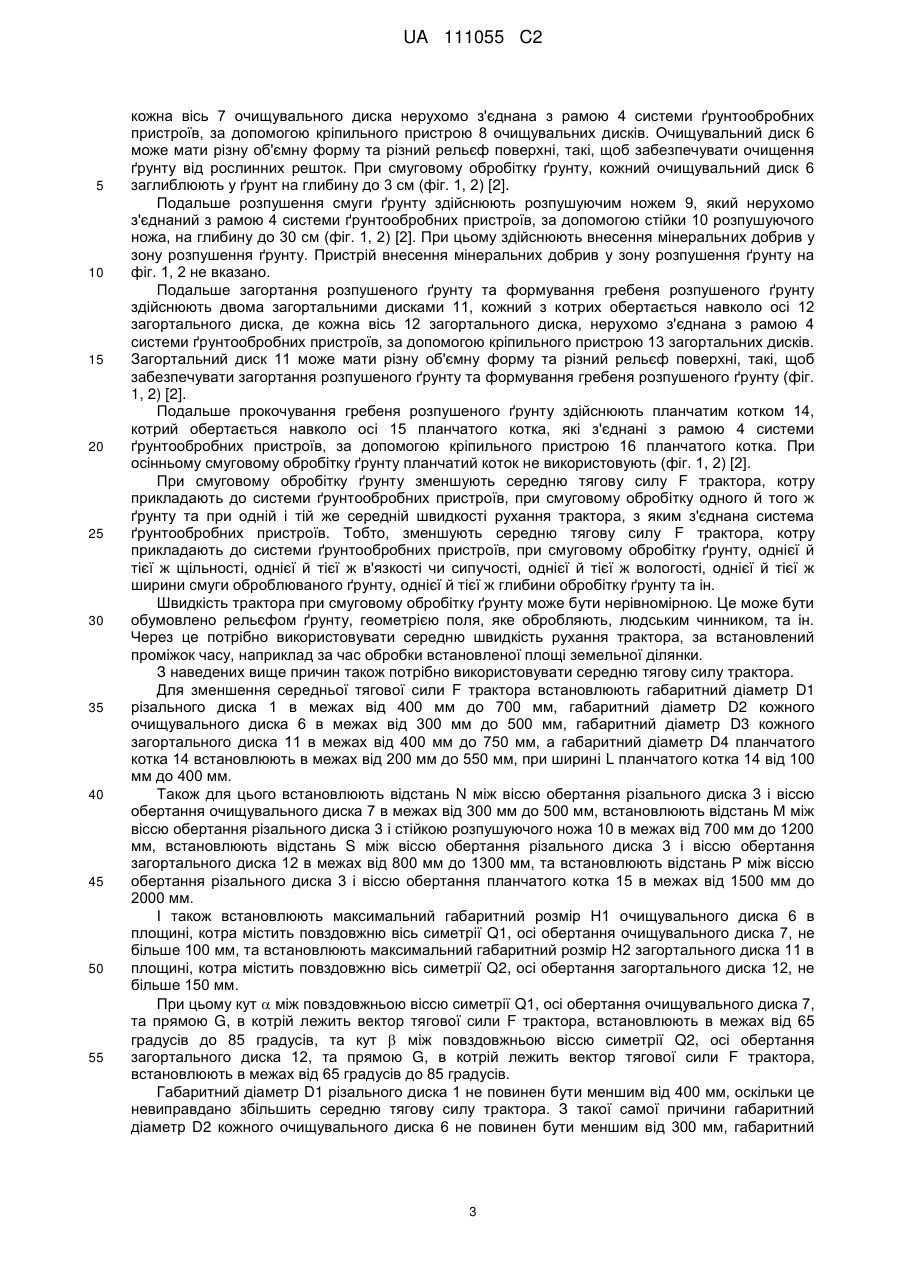

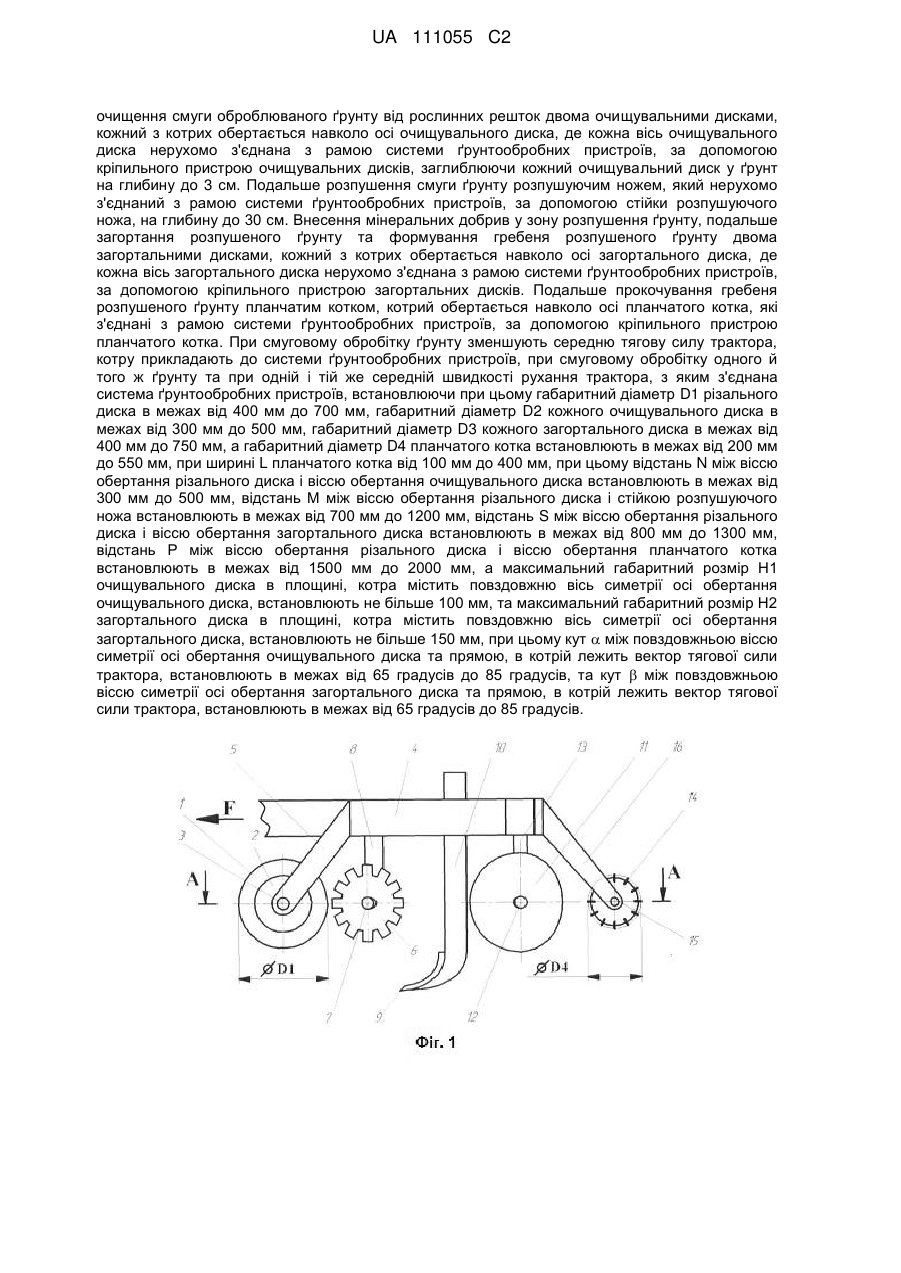

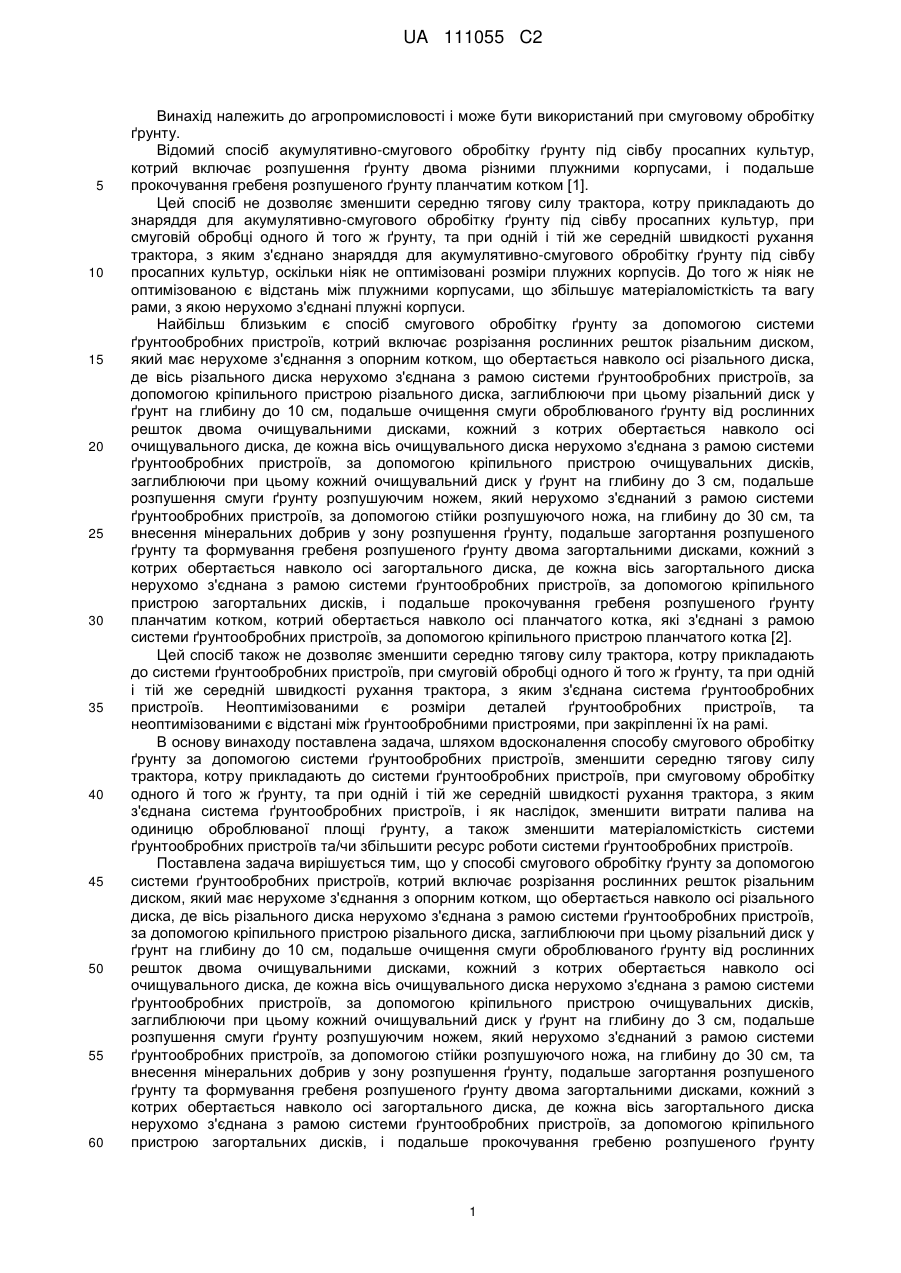

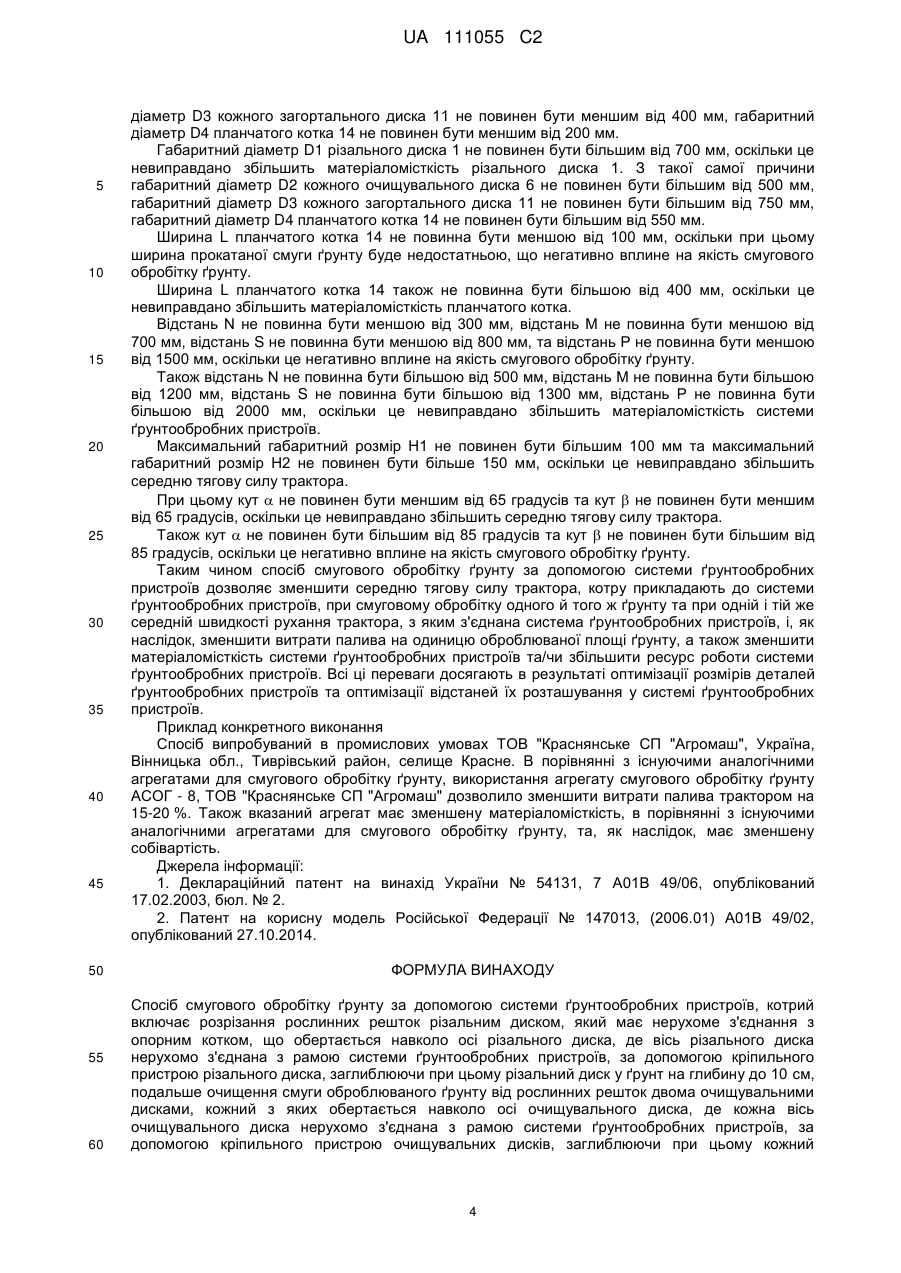

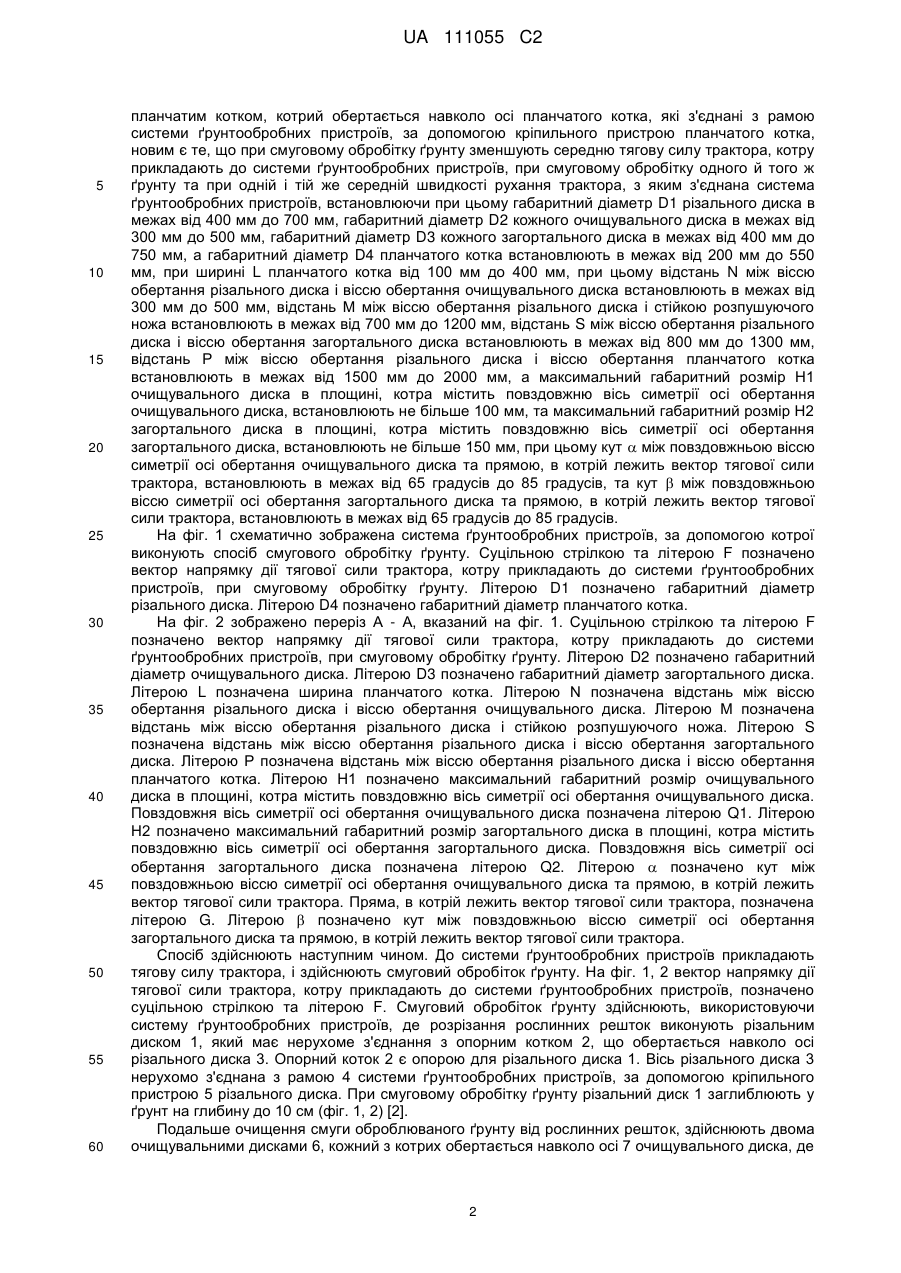

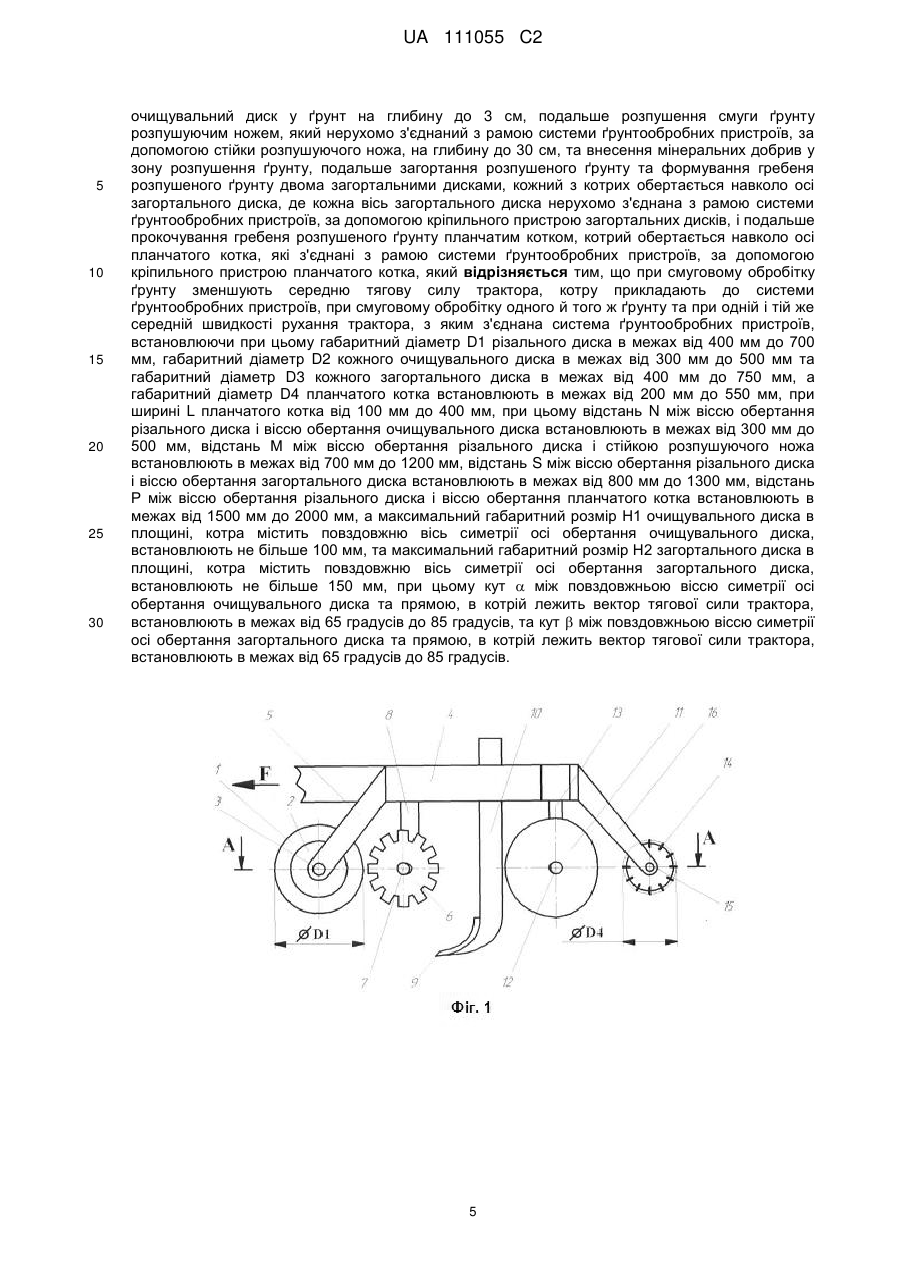

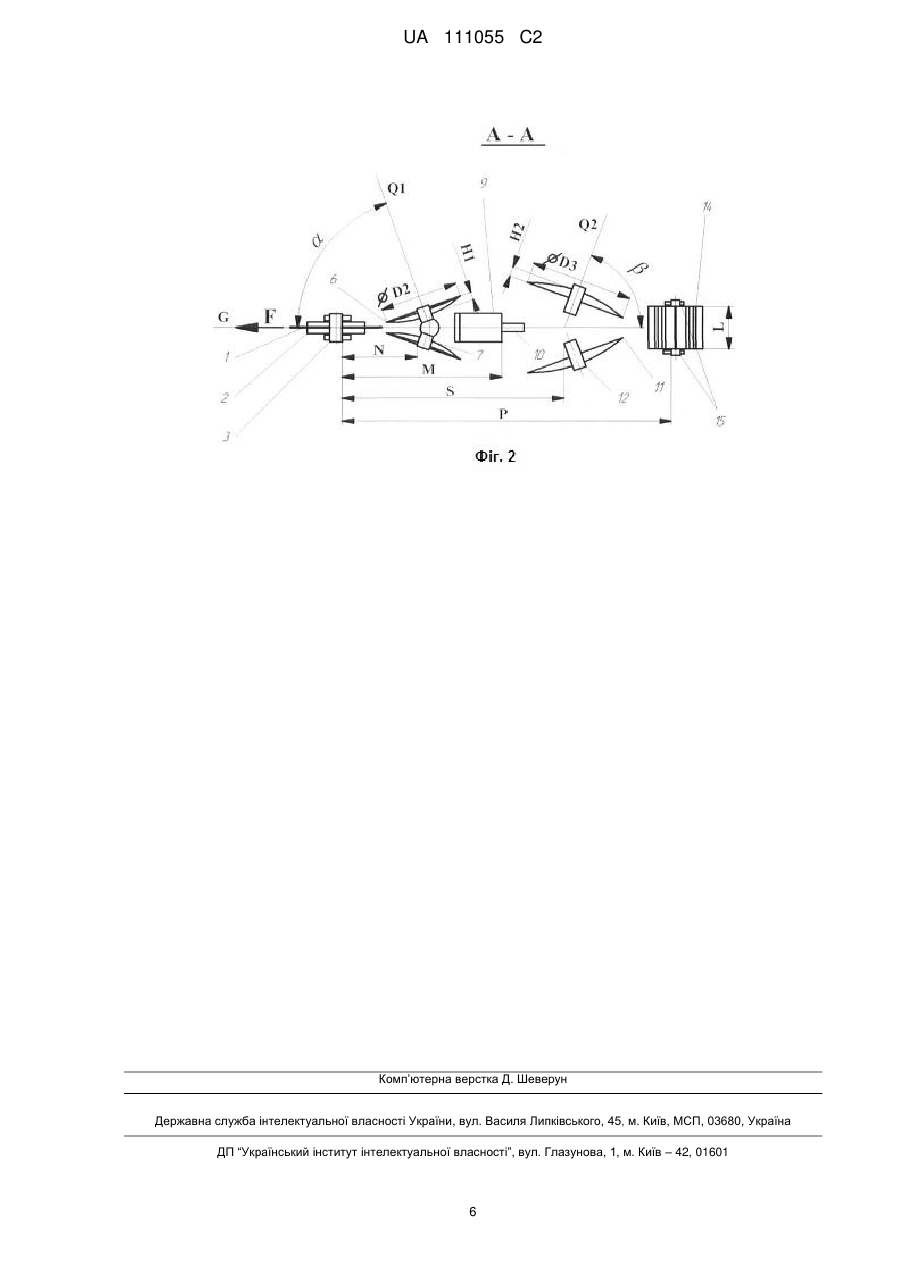

Реферат: Спосіб смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв включає розрізання рослинних решток різальним диском, який має нерухоме з'єднання з опорним котком, що обертається навколо осі різального диска. Вісь різального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою різального диска, заглиблюючи, при цьому, різальний диск у ґрунт на глибину до 10 см. Подальше UA 111055 C2 (12) UA 111055 C2 очищення смуги оброблюваного ґрунту від рослинних решток двома очищувальними дисками, кожний з котрих обертається навколо осі очищувального диска, де кожна вісь очищувального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою очищувальних дисків, заглиблюючи кожний очищувальний диск у ґрунт на глибину до 3 см. Подальше розпушення смуги ґрунту розпушуючим ножем, який нерухомо з'єднаний з рамою системи ґрунтообробних пристроїв, за допомогою стійки розпушуючого ножа, на глибину до 30 см. Внесення мінеральних добрив у зону розпушення ґрунту, подальше загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту двома загортальними дисками, кожний з котрих обертається навколо осі загортального диска, де кожна вісь загортального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою загортальних дисків. Подальше прокочування гребеня розпушеного ґрунту планчатим котком, котрий обертається навколо осі планчатого котка, які з'єднані з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою планчатого котка. При смуговому обробітку ґрунту зменшують середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку одного й того ж ґрунту та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв, встановлюючи при цьому габаритний діаметр D1 різального диска в межах від 400 мм до 700 мм, габаритний діаметр D2 кожного очищувального диска в межах від 300 мм до 500 мм, габаритний діаметр D3 кожного загортального диска в межах від 400 мм до 750 мм, а габаритний діаметр D4 планчатого котка встановлюють в межах від 200 мм до 550 мм, при ширині L планчатого котка від 100 мм до 400 мм, при цьому відстань N між віссю обертання різального диска і віссю обертання очищувального диска встановлюють в межах від 300 мм до 500 мм, відстань М між віссю обертання різального диска і стійкою розпушуючого ножа встановлюють в межах від 700 мм до 1200 мм, відстань S між віссю обертання різального диска і віссю обертання загортального диска встановлюють в межах від 800 мм до 1300 мм, відстань Р між віссю обертання різального диска і віссю обертання планчатого котка встановлюють в межах від 1500 мм до 2000 мм, а максимальний габаритний розмір Н1 очищувального диска в площині, котра містить повздовжню вісь симетрії осі обертання очищувального диска, встановлюють не більше 100 мм, та максимальний габаритний розмір Н2 загортального диска в площині, котра містить повздовжню вісь симетрії осі обертання загортального диска, встановлюють не більше 150 мм, при цьому кут  між повздовжньою віссю симетрії осі обертання очищувального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів, та кут  між повздовжньою віссю симетрії осі обертання загортального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів. UA 111055 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до агропромисловості і може бути використаний при смуговому обробітку ґрунту. Відомий спосіб акумулятивно-смугового обробітку ґрунту під сівбу просапних культур, котрий включає розпушення ґрунту двома різними плужними корпусами, і подальше прокочування гребеня розпушеного ґрунту планчатим котком [1]. Цей спосіб не дозволяє зменшити середню тягову силу трактора, котру прикладають до знаряддя для акумулятивно-смугового обробітку ґрунту під сівбу просапних культур, при смуговій обробці одного й того ж ґрунту, та при одній і тій же середній швидкості рухання трактора, з яким з'єднано знаряддя для акумулятивно-смугового обробітку ґрунту під сівбу просапних культур, оскільки ніяк не оптимізовані розміри плужних корпусів. До того ж ніяк не оптимізованою є відстань між плужними корпусами, що збільшує матеріаломісткість та вагу рами, з якою нерухомо з'єднані плужні корпуси. Найбільш близьким є спосіб смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв, котрий включає розрізання рослинних решток різальним диском, який має нерухоме з'єднання з опорним котком, що обертається навколо осі різального диска, де вісь різального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою різального диска, заглиблюючи при цьому різальний диск у ґрунт на глибину до 10 см, подальше очищення смуги оброблюваного ґрунту від рослинних решток двома очищувальними дисками, кожний з котрих обертається навколо осі очищувального диска, де кожна вісь очищувального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою очищувальних дисків, заглиблюючи при цьому кожний очищувальний диск у ґрунт на глибину до 3 см, подальше розпушення смуги ґрунту розпушуючим ножем, який нерухомо з'єднаний з рамою системи ґрунтообробних пристроїв, за допомогою стійки розпушуючого ножа, на глибину до 30 см, та внесення мінеральних добрив у зону розпушення ґрунту, подальше загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту двома загортальними дисками, кожний з котрих обертається навколо осі загортального диска, де кожна вісь загортального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою загортальних дисків, і подальше прокочування гребеня розпушеного ґрунту планчатим котком, котрий обертається навколо осі планчатого котка, які з'єднані з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою планчатого котка [2]. Цей спосіб також не дозволяє зменшити середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговій обробці одного й того ж ґрунту, та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв. Неоптимізованими є розміри деталей ґрунтообробних пристроїв, та неоптимізованими є відстані між ґрунтообробними пристроями, при закріпленні їх на рамі. В основу винаходу поставлена задача, шляхом вдосконалення способу смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв, зменшити середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку одного й того ж ґрунту, та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв, і як наслідок, зменшити витрати палива на одиницю оброблюваної площі ґрунту, а також зменшити матеріаломісткість системи ґрунтообробних пристроїв та/чи збільшити ресурс роботи системи ґрунтообробних пристроїв. Поставлена задача вирішується тим, що у способі смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв, котрий включає розрізання рослинних решток різальним диском, який має нерухоме з'єднання з опорним котком, що обертається навколо осі різального диска, де вісь різального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою різального диска, заглиблюючи при цьому різальний диск у ґрунт на глибину до 10 см, подальше очищення смуги оброблюваного ґрунту від рослинних решток двома очищувальними дисками, кожний з котрих обертається навколо осі очищувального диска, де кожна вісь очищувального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою очищувальних дисків, заглиблюючи при цьому кожний очищувальний диск у ґрунт на глибину до 3 см, подальше розпушення смуги ґрунту розпушуючим ножем, який нерухомо з'єднаний з рамою системи ґрунтообробних пристроїв, за допомогою стійки розпушуючого ножа, на глибину до 30 см, та внесення мінеральних добрив у зону розпушення ґрунту, подальше загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту двома загортальними дисками, кожний з котрих обертається навколо осі загортального диска, де кожна вісь загортального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою загортальних дисків, і подальше прокочування гребеню розпушеного ґрунту 1 UA 111055 C2 5 10 15 20 25 30 35 40 45 50 55 60 планчатим котком, котрий обертається навколо осі планчатого котка, які з'єднані з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою планчатого котка, новим є те, що при смуговому обробітку ґрунту зменшують середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговомуобробітку одного й того ж ґрунту та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв, встановлюючи при цьому габаритний діаметр D1 різального диска в межах від 400 мм до 700 мм, габаритний діаметр D2 кожного очищувального диска в межах від 300 мм до 500 мм, габаритний діаметр D3 кожного загортального диска в межах від 400 мм до 750 мм, а габаритний діаметр D4 планчатого котка встановлюють в межах від 200 мм до 550 мм, при ширині L планчатого котка від 100 мм до 400 мм, при цьому відстань N між віссю обертання різального диска і віссю обертання очищувального диска встановлюють в межах від 300 мм до 500 мм, відстань М між віссю обертання різального диска і стійкою розпушуючого ножа встановлюють в межах від 700 мм до 1200 мм, відстань S між віссю обертання різального диска і віссю обертання загортального диска встановлюють в межах від 800 мм до 1300 мм, відстань Р між віссю обертання різального диска і віссю обертання планчатого котка встановлюють в межах від 1500 мм до 2000 мм, а максимальний габаритний розмір Н1 очищувального диска в площині, котра містить повздовжню вісь симетрії осі обертання очищувального диска, встановлюють не більше 100 мм, та максимальний габаритний розмір Н2 загортального диска в площині, котра містить повздовжню вісь симетрії осі обертання загортального диска, встановлюють не більше 150 мм, при цьому кут  між повздовжньою віссю симетрії осі обертання очищувального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів, та кут  між повздовжньою віссю симетрії осі обертання загортального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів. На фіг. 1 схематично зображена система ґрунтообробних пристроїв, за допомогою котрої виконують спосіб смугового обробітку ґрунту. Суцільною стрілкою та літерою F позначено вектор напрямку дії тягової сили трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку ґрунту. Літерою D1 позначено габаритний діаметр різального диска. Літерою D4 позначено габаритний діаметр планчатого котка. На фіг. 2 зображено переріз А - А, вказаний на фіг. 1. Суцільною стрілкою та літерою F позначено вектор напрямку дії тягової сили трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку ґрунту. Літерою D2 позначено габаритний діаметр очищувального диска. Літерою D3 позначено габаритний діаметр загортального диска. Літерою L позначена ширина планчатого котка. Літерою N позначена відстань між віссю обертання різального диска і віссю обертання очищувального диска. Літерою М позначена відстань між віссю обертання різального диска і стійкою розпушуючого ножа. Літерою S позначена відстань між віссю обертання різального диска і віссю обертання загортального диска. Літерою Р позначена відстань між віссю обертання різального диска і віссю обертання планчатого котка. Літерою Н1 позначено максимальний габаритний розмір очищувального диска в площині, котра містить повздовжню вісь симетрії осі обертання очищувального диска. Повздовжня вісь симетрії осі обертання очищувального диска позначена літерою Q1. Літерою Н2 позначено максимальний габаритний розмір загортального диска в площині, котра містить повздовжню вісь симетрії осі обертання загортального диска. Повздовжня вісь симетрії осі обертання загортального диска позначена літерою Q2. Літерою  позначено кут між повздовжньою віссю симетрії осі обертання очищувального диска та прямою, в котрій лежить вектор тягової сили трактора. Пряма, в котрій лежить вектор тягової сили трактора, позначена літерою G. Літерою  позначено кут між повздовжньою віссю симетрії осі обертання загортального диска та прямою, в котрій лежить вектор тягової сили трактора. Спосіб здійснюють наступним чином. До системи ґрунтообробних пристроїв прикладають тягову силу трактора, і здійснюють смуговий обробіток ґрунту. На фіг. 1, 2 вектор напрямку дії тягової сили трактора, котру прикладають до системи ґрунтообробних пристроїв, позначено суцільною стрілкою та літерою F. Смуговий обробіток ґрунту здійснюють, використовуючи систему ґрунтообробних пристроїв, де розрізання рослинних решток виконують різальним диском 1, який має нерухоме з'єднання з опорним котком 2, що обертається навколо осі різального диска 3. Опорний коток 2 є опорою для різального диска 1. Вісь різального диска 3 нерухомо з'єднана з рамою 4 системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою 5 різального диска. При смуговому обробітку ґрунту різальний диск 1 заглиблюють у ґрунт на глибину до 10 см (фіг. 1, 2) [2]. Подальше очищення смуги оброблюваного ґрунту від рослинних решток, здійснюють двома очищувальними дисками 6, кожний з котрих обертається навколо осі 7 очищувального диска, де 2 UA 111055 C2 5 10 15 20 25 30 35 40 45 50 55 кожна вісь 7 очищувального диска нерухомо з'єднана з рамою 4 системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою 8 очищувальних дисків. Очищувальний диск 6 може мати різну об'ємну форму та різний рельєф поверхні, такі, щоб забезпечувати очищення ґрунту від рослинних решток. При смуговому обробітку ґрунту, кожний очищувальний диск 6 заглиблюють у ґрунт на глибину до 3 см (фіг. 1, 2) [2]. Подальше розпушення смуги ґрунту здійснюють розпушуючим ножем 9, який нерухомо з'єднаний з рамою 4 системи ґрунтообробних пристроїв, за допомогою стійки 10 розпушуючого ножа, на глибину до 30 см (фіг. 1, 2) [2]. При цьому здійснюють внесення мінеральних добрив у зону розпушення ґрунту. Пристрій внесення мінеральних добрив у зону розпушення ґрунту на фіг. 1, 2 не вказано. Подальше загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту здійснюють двома загортальними дисками 11, кожний з котрих обертається навколо осі 12 загортального диска, де кожна вісь 12 загортального диска, нерухомо з'єднана з рамою 4 системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою 13 загортальних дисків. Загортальний диск 11 може мати різну об'ємну форму та різний рельєф поверхні, такі, щоб забезпечувати загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту (фіг. 1, 2) [2]. Подальше прокочування гребеня розпушеного ґрунту здійснюють планчатим котком 14, котрий обертається навколо осі 15 планчатого котка, які з'єднані з рамою 4 системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою 16 планчатого котка. При осінньому смуговому обробітку ґрунту планчатий коток не використовують (фіг. 1, 2) [2]. При смуговому обробітку ґрунту зменшують середню тягову силу F трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку одного й того ж ґрунту та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв. Тобто, зменшують середню тягову силу F трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку ґрунту, однієї й тієї ж щільності, однієї й тієї ж в'язкості чи сипучості, однієї й тієї ж вологості, однієї й тієї ж ширини смуги оброблюваного ґрунту, однієї й тієї ж глибини обробітку ґрунту та ін. Швидкість трактора при смуговому обробітку ґрунту може бути нерівномірною. Це може бути обумовлено рельєфом ґрунту, геометрією поля, яке обробляють, людським чинником, та ін. Через це потрібно використовувати середню швидкість рухання трактора, за встановлений проміжок часу, наприклад за час обробки встановленої площі земельної ділянки. З наведених вище причин також потрібно використовувати середню тягову силу трактора. Для зменшення середньої тягової сили F трактора встановлюють габаритний діаметр D1 різального диска 1 в межах від 400 мм до 700 мм, габаритний діаметр D2 кожного очищувального диска 6 в межах від 300 мм до 500 мм, габаритний діаметр D3 кожного загортального диска 11 в межах від 400 мм до 750 мм, а габаритний діаметр D4 планчатого котка 14 встановлюють в межах від 200 мм до 550 мм, при ширині L планчатого котка 14 від 100 мм до 400 мм. Також для цього встановлюють відстань N між віссю обертання різального диска 3 і віссю обертання очищувального диска 7 в межах від 300 мм до 500 мм, встановлюють відстань М між віссю обертання різального диска 3 і стійкою розпушуючого ножа 10 в межах від 700 мм до 1200 мм, встановлюють відстань S між віссю обертання різального диска 3 і віссю обертання загортального диска 12 в межах від 800 мм до 1300 мм, та встановлюють відстань Р між віссю обертання різального диска 3 і віссю обертання планчатого котка 15 в межах від 1500 мм до 2000 мм. І також встановлюють максимальний габаритний розмір Н1 очищувального диска 6 в площині, котра містить повздовжню вісь симетрії Q1, осі обертання очищувального диска 7, не більше 100 мм, та встановлюють максимальний габаритний розмір Н2 загортального диска 11 в площині, котра містить повздовжню вісь симетрії Q2, осі обертання загортального диска 12, не більше 150 мм. При цьому кут  між повздовжньою віссю симетрії Q1, осі обертання очищувального диска 7, та прямою G, в котрій лежить вектор тягової сили F трактора, встановлюють в межах від 65 градусів до 85 градусів, та кут  між повздовжньою віссю симетрії Q2, осі обертання загортального диска 12, та прямою G, в котрій лежить вектор тягової сили F трактора, встановлюють в межах від 65 градусів до 85 градусів. Габаритний діаметр D1 різального диска 1 не повинен бути меншим від 400 мм, оскільки це невиправдано збільшить середню тягову силу трактора. З такої самої причини габаритний діаметр D2 кожного очищувального диска 6 не повинен бути меншим від 300 мм, габаритний 3 UA 111055 C2 5 10 15 20 25 30 35 40 45 50 55 60 діаметр D3 кожного загортального диска 11 не повинен бути меншим від 400 мм, габаритний діаметр D4 планчатого котка 14 не повинен бути меншим від 200 мм. Габаритний діаметр D1 різального диска 1 не повинен бути більшим від 700 мм, оскільки це невиправдано збільшить матеріаломісткість різального диска 1. З такої самої причини габаритний діаметр D2 кожного очищувального диска 6 не повинен бути більшим від 500 мм, габаритний діаметр D3 кожного загортального диска 11 не повинен бути більшим від 750 мм, габаритний діаметр D4 планчатого котка 14 не повинен бути більшим від 550 мм. Ширина L планчатого котка 14 не повинна бути меншою від 100 мм, оскільки при цьому ширина прокатаної смуги ґрунту буде недостатньою, що негативно вплине на якість смугового обробітку ґрунту. Ширина L планчатого котка 14 також не повинна бути більшою від 400 мм, оскільки це невиправдано збільшить матеріаломісткість планчатого котка. Відстань N не повинна бути меншою від 300 мм, відстань М не повинна бути меншою від 700 мм, відстань S не повинна бути меншою від 800 мм, та відстань Р не повинна бути меншою від 1500 мм, оскільки це негативно вплине на якість смугового обробітку ґрунту. Також відстань N не повинна бути більшою від 500 мм, відстань М не повинна бути більшою від 1200 мм, відстань S не повинна бути більшою від 1300 мм, відстань Р не повинна бути більшою від 2000 мм, оскільки це невиправдано збільшить матеріаломісткість системи ґрунтообробних пристроїв. Максимальний габаритний розмір Н1 не повинен бути більшим 100 мм та максимальний габаритний розмір Н2 не повинен бути більше 150 мм, оскільки це невиправдано збільшить середню тягову силу трактора. При цьому кут  не повинен бути меншим від 65 градусів та кут  не повинен бути меншим від 65 градусів, оскільки це невиправдано збільшить середню тягову силу трактора. Також кут  не повинен бути більшим від 85 градусів та кут  не повинен бути більшим від 85 градусів, оскільки це негативно вплине на якість смугового обробітку ґрунту. Таким чином спосіб смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв дозволяє зменшити середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку одного й того ж ґрунту та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв, і, як наслідок, зменшити витрати палива на одиницю оброблюваної площі ґрунту, а також зменшити матеріаломісткість системи ґрунтообробних пристроїв та/чи збільшити ресурс роботи системи ґрунтообробних пристроїв. Всі ці переваги досягають в результаті оптимізації розмірів деталей ґрунтообробних пристроїв та оптимізації відстаней їх розташування у системі ґрунтообробних пристроїв. Приклад конкретного виконання Спосіб випробуваний в промислових умовах ТОВ "Краснянське СП "Агромаш", Україна, Вінницька обл., Тиврівський район, селище Красне. В порівнянні з існуючими аналогічними агрегатами для смугового обробітку ґрунту, використання агрегату смугового обробітку ґрунту АСОГ - 8, ТОВ "Краснянське СП "Агромаш" дозволило зменшити витрати палива трактором на 15-20 %. Також вказаний агрегат має зменшену матеріаломісткість, в порівнянні з існуючими аналогічними агрегатами для смугового обробітку ґрунту, та, як наслідок, має зменшену собівартість. Джерела інформації: 1. Деклараційний патент на винахід України № 54131, 7 А01В 49/06, опублікований 17.02.2003, бюл. № 2. 2. Патент на корисну модель Російської Федерації № 147013, (2006.01) А01В 49/02, опублікований 27.10.2014. ФОРМУЛА ВИНАХОДУ Спосіб смугового обробітку ґрунту за допомогою системи ґрунтообробних пристроїв, котрий включає розрізання рослинних решток різальним диском, який має нерухоме з'єднання з опорним котком, що обертається навколо осі різального диска, де вісь різального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою різального диска, заглиблюючи при цьому різальний диск у ґрунт на глибину до 10 см, подальше очищення смуги оброблюваного ґрунту від рослинних решток двома очищувальними дисками, кожний з яких обертається навколо осі очищувального диска, де кожна вісь очищувального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою очищувальних дисків, заглиблюючи при цьому кожний 4 UA 111055 C2 5 10 15 20 25 30 очищувальний диск у ґрунт на глибину до 3 см, подальше розпушення смуги ґрунту розпушуючим ножем, який нерухомо з'єднаний з рамою системи ґрунтообробних пристроїв, за допомогою стійки розпушуючого ножа, на глибину до 30 см, та внесення мінеральних добрив у зону розпушення ґрунту, подальше загортання розпушеного ґрунту та формування гребеня розпушеного ґрунту двома загортальними дисками, кожний з котрих обертається навколо осі загортального диска, де кожна вісь загортального диска нерухомо з'єднана з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою загортальних дисків, і подальше прокочування гребеня розпушеного ґрунту планчатим котком, котрий обертається навколо осі планчатого котка, які з'єднані з рамою системи ґрунтообробних пристроїв, за допомогою кріпильного пристрою планчатого котка, який відрізняється тим, що при смуговому обробітку ґрунту зменшують середню тягову силу трактора, котру прикладають до системи ґрунтообробних пристроїв, при смуговому обробітку одного й того ж ґрунту та при одній і тій же середній швидкості рухання трактора, з яким з'єднана система ґрунтообробних пристроїв, встановлюючи при цьому габаритний діаметр D1 різального диска в межах від 400 мм до 700 мм, габаритний діаметр D2 кожного очищувального диска в межах від 300 мм до 500 мм та габаритний діаметр D3 кожного загортального диска в межах від 400 мм до 750 мм, а габаритний діаметр D4 планчатого котка встановлюють в межах від 200 мм до 550 мм, при ширині L планчатого котка від 100 мм до 400 мм, при цьому відстань N між віссю обертання різального диска і віссю обертання очищувального диска встановлюють в межах від 300 мм до 500 мм, відстань М між віссю обертання різального диска і стійкою розпушуючого ножа встановлюють в межах від 700 мм до 1200 мм, відстань S між віссю обертання різального диска і віссю обертання загортального диска встановлюють в межах від 800 мм до 1300 мм, відстань Р між віссю обертання різального диска і віссю обертання планчатого котка встановлюють в межах від 1500 мм до 2000 мм, а максимальний габаритний розмір Н1 очищувального диска в площині, котра містить повздовжню вісь симетрії осі обертання очищувального диска, встановлюють не більше 100 мм, та максимальний габаритний розмір Н2 загортального диска в площині, котра містить повздовжню вісь симетрії осі обертання загортального диска, встановлюють не більше 150 мм, при цьому кут  між повздовжньою віссю симетрії осі обертання очищувального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів, та кут  між повздовжньою віссю симетрії осі обертання загортального диска та прямою, в котрій лежить вектор тягової сили трактора, встановлюють в межах від 65 градусів до 85 градусів. 5 UA 111055 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
