Система живлення та регулювання частоти обертання газодизеля з насос-форсунками

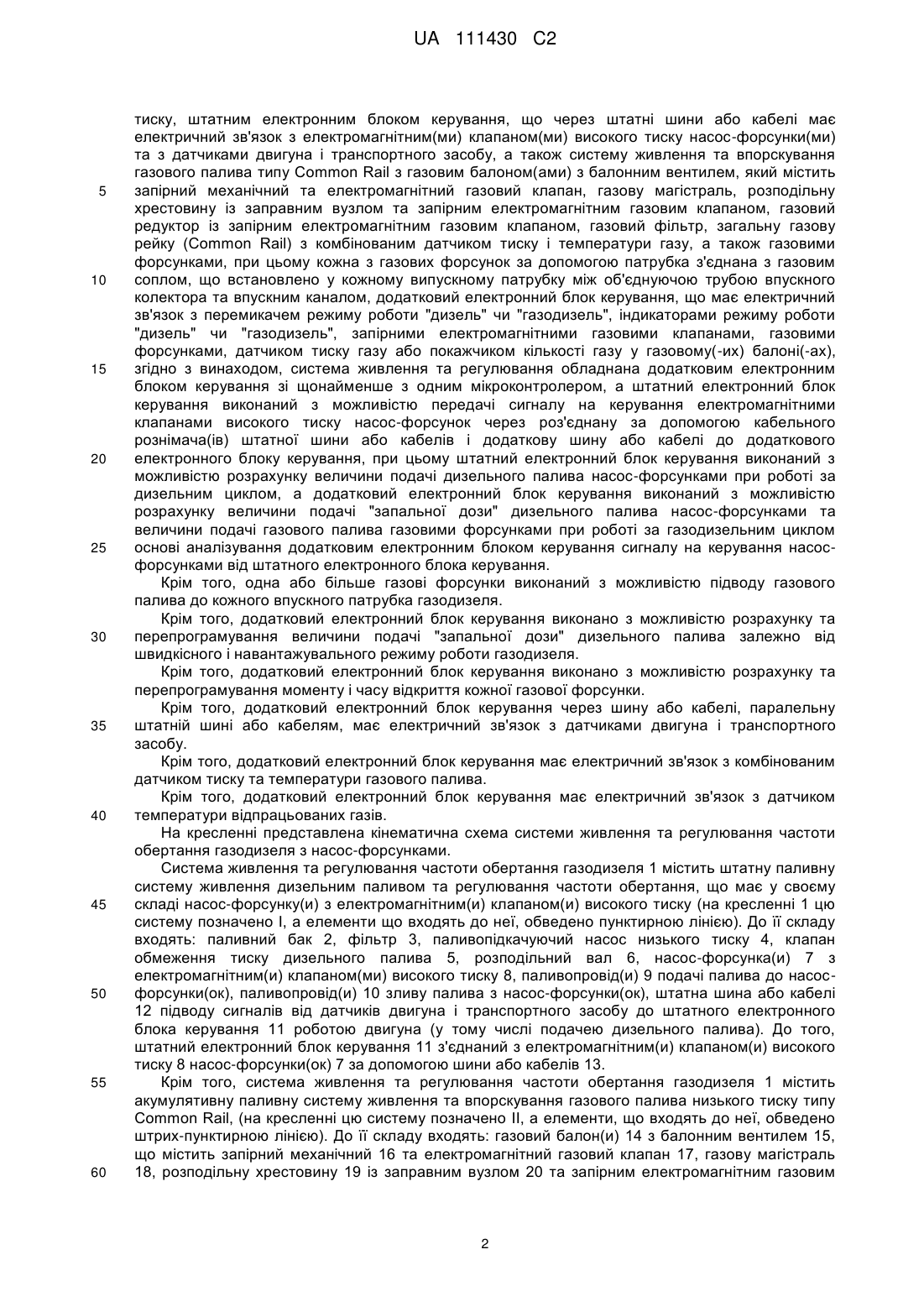

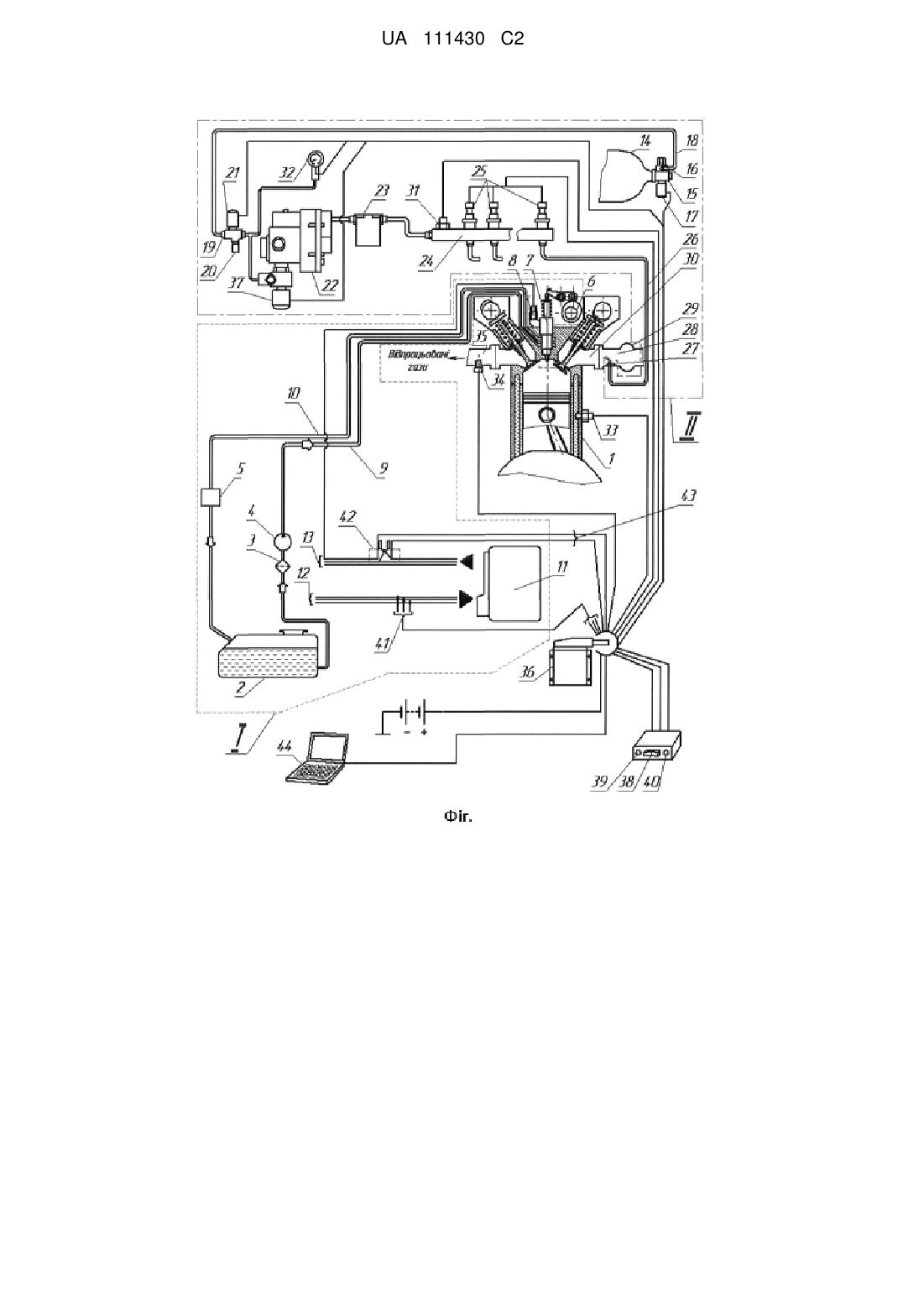

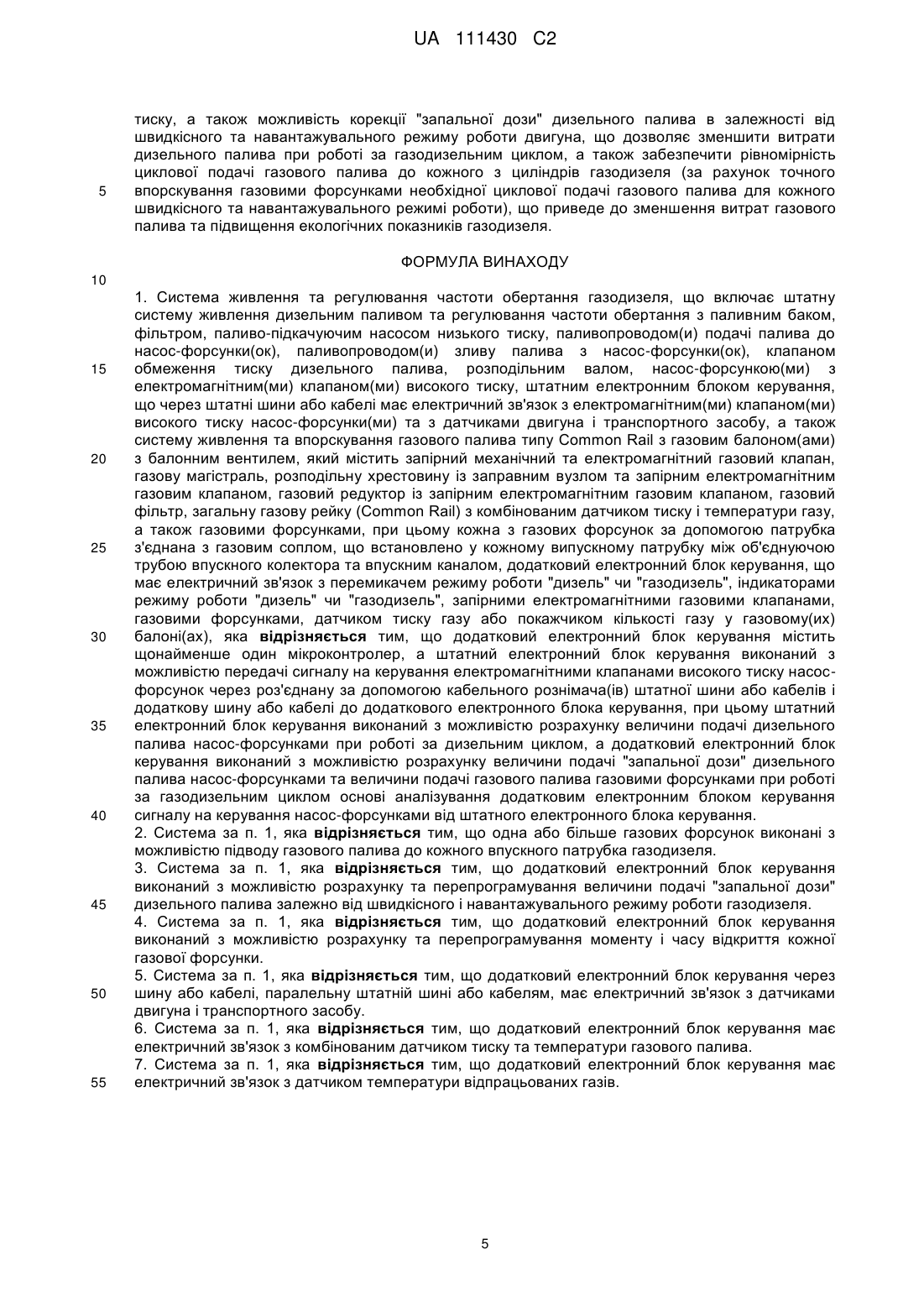

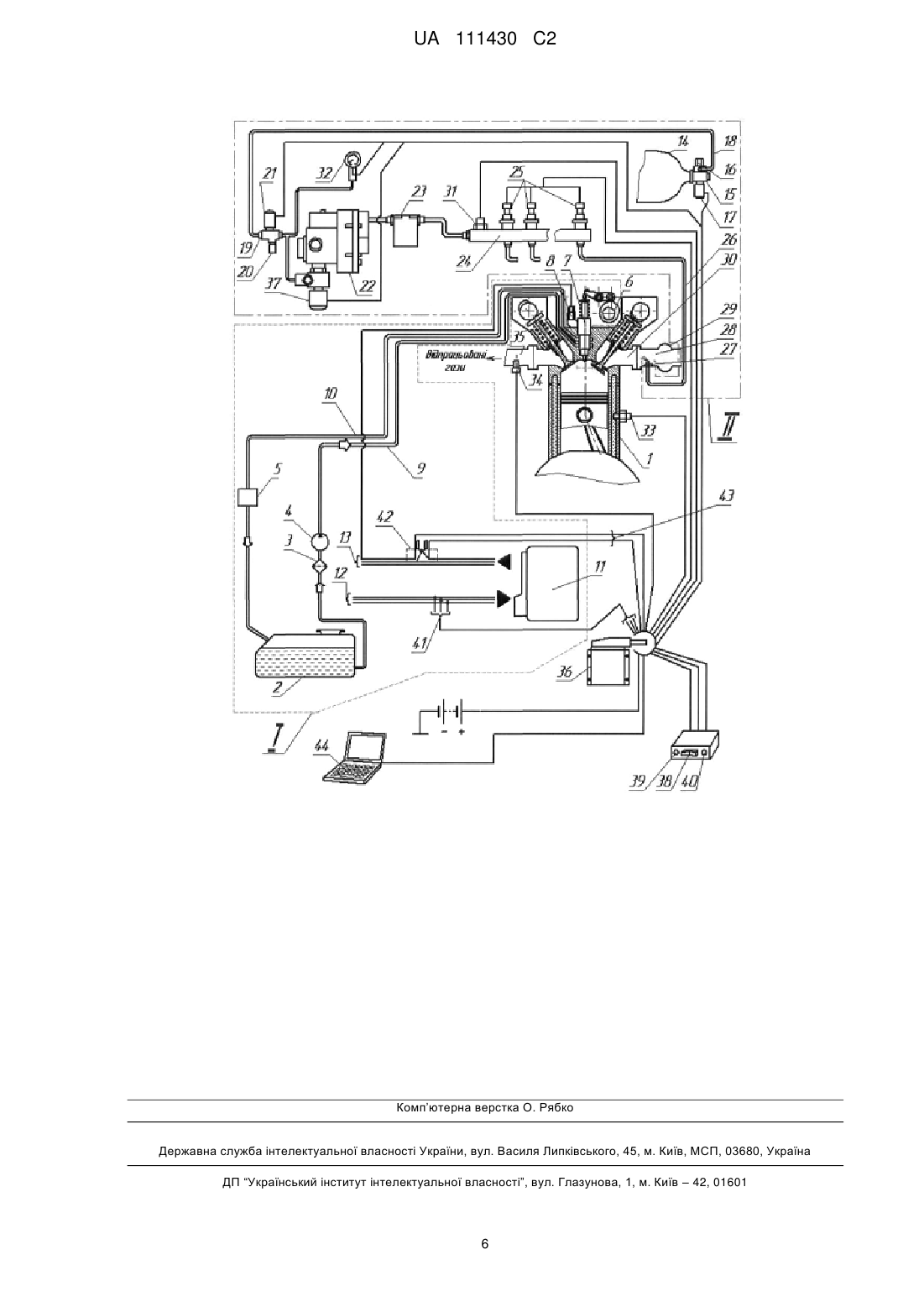

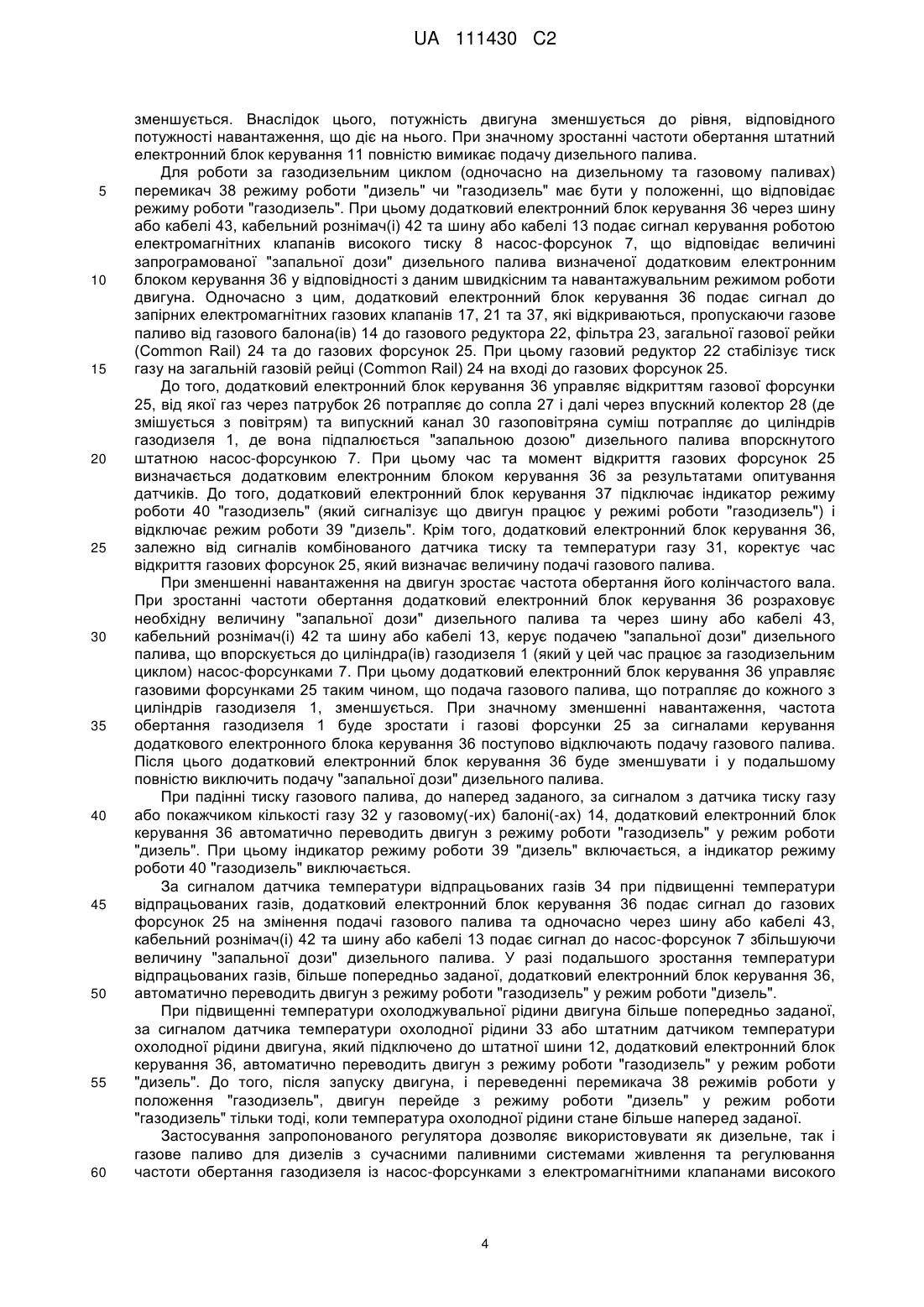

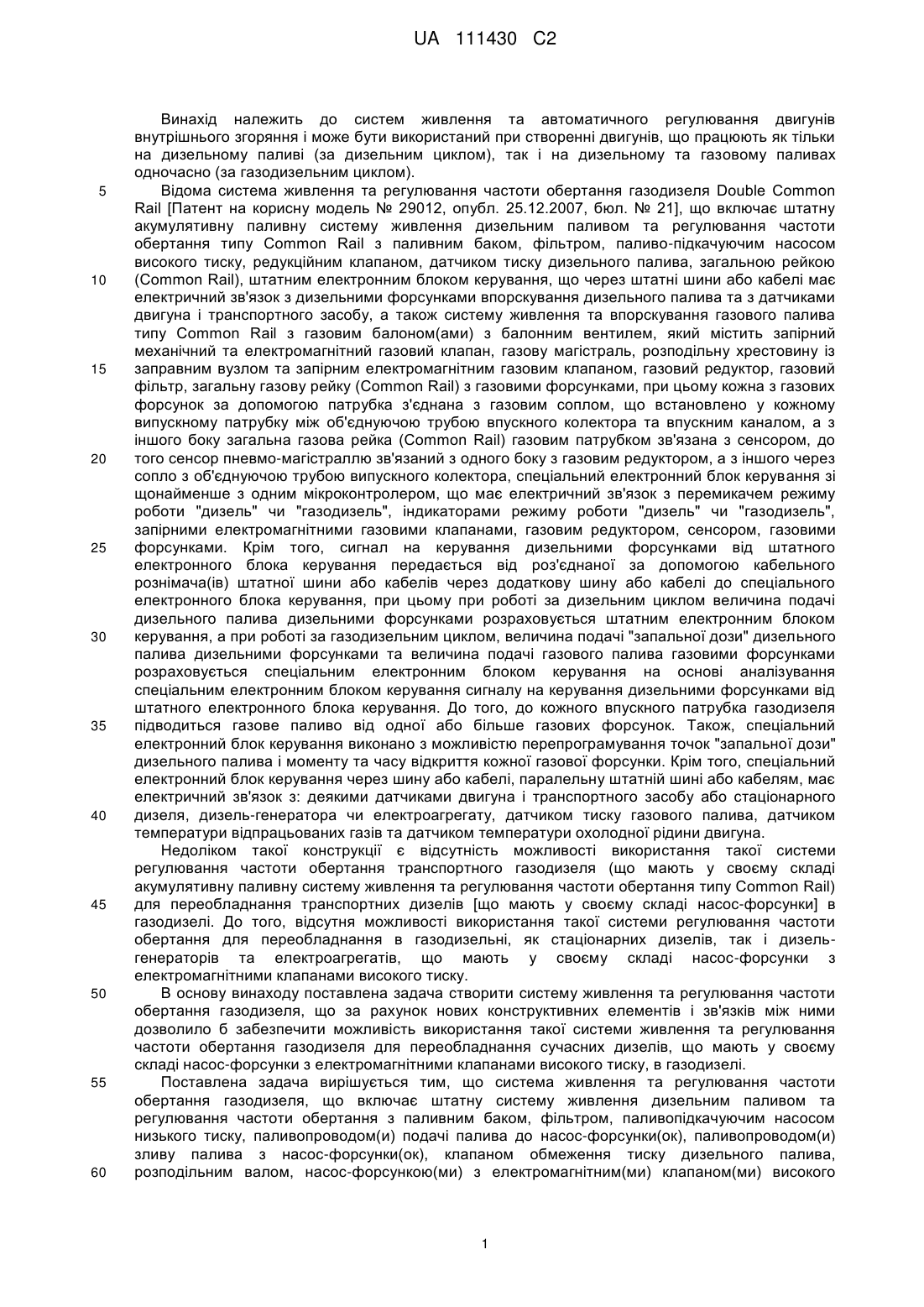

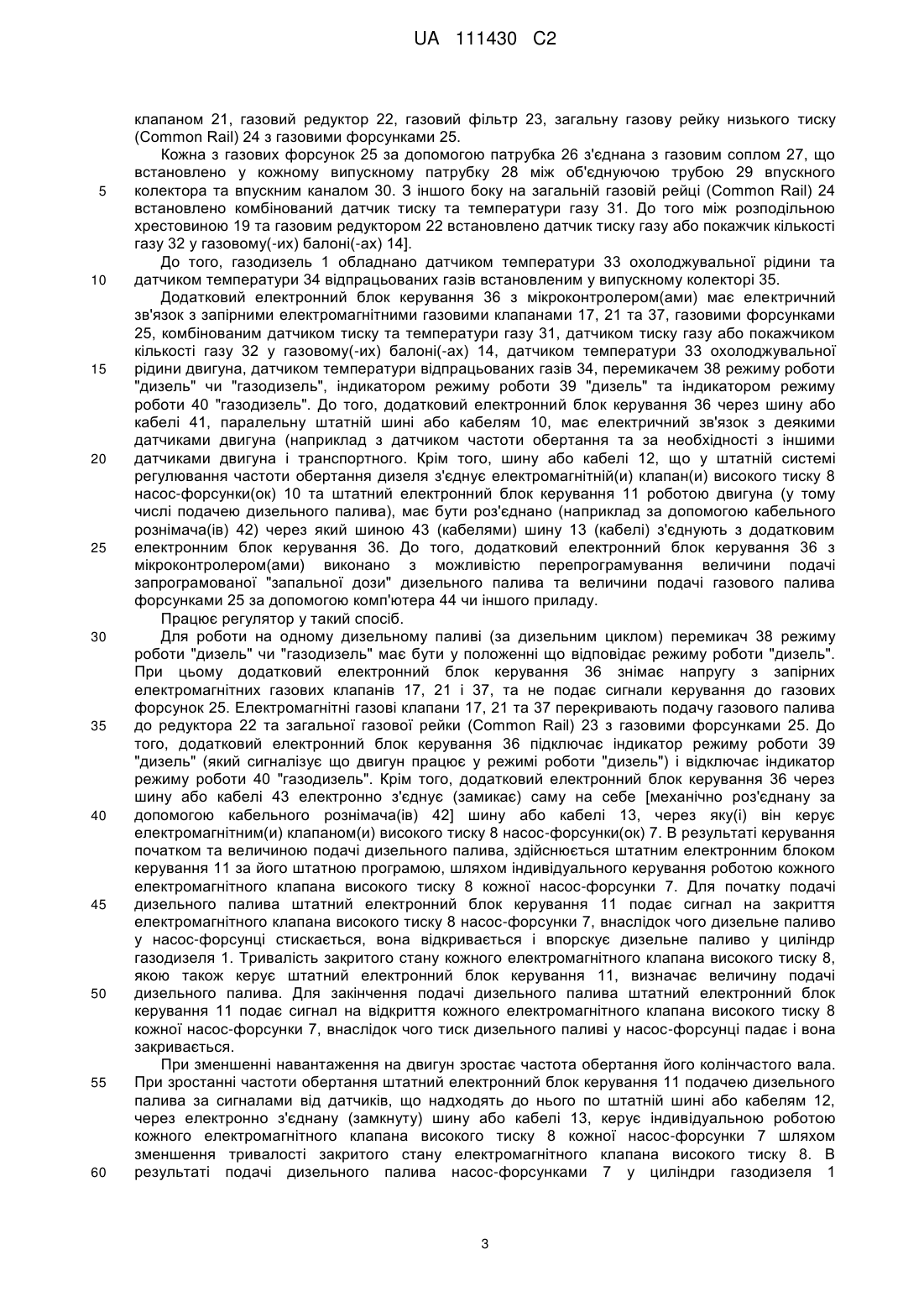

Реферат: Винахід належить до автоматичного регулювання двигунів внутрішнього згоряння, що працюють тільки на дизельному паливі та на дизельному і газовому паливах одночасно. Задачею винаходу є підвищення якості регулювання, надійності роботи та економічності при роботі двигуна за газодизельним циклом. Система регулювання частоти обертання додатково містить додатковий електронний блок керування (ДЕБК). Сигнал на керування електромагнітними клапанами високого тиску насос-форсунок від штатного електронний блок керування (ШЕБК) передається через роз'єднану штатну шину і додаткову шину до ДЕБК. При роботі за дизельним циклом, величина подачі дизельного палива насос-форсунками розраховується ШЕБК, а при роботі за газодизельним циклом, величина подачі "запалювальної дози" дизельного палива насос-форсунками та величина подачі газового палива газовими форсунками розраховується ДЕБК. Основою розрахунку є аналізування ДЕБК сигналу на керування насос-форсунками від ШЕБК. Крім того, ДЕБК, за допомогою електричних сигналів, управляє роботою запірних газових клапанів та індикаторів режиму роботи "дизель" і "газодизель". ДЕБК виконано з можливістю перепрограмування моменту та часу відкриття кожної газової форсунки та з можливістю розрахунку та перепрограмування величини подачі "запалювальної дози" дизельного палива залежно від швидкісного і навантажувального режиму роботи газодизеля. UA 111430 C2 (12) UA 111430 C2 UA 111430 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до систем живлення та автоматичного регулювання двигунів внутрішнього згоряння і може бути використаний при створенні двигунів, що працюють як тільки на дизельному паливі (за дизельним циклом), так і на дизельному та газовому паливах одночасно (за газодизельним циклом). Відома система живлення та регулювання частоти обертання газодизеля Double Common Rail [Патент на корисну модель № 29012, опубл. 25.12.2007, бюл. № 21], що включає штатну акумулятивну паливну систему живлення дизельним паливом та регулювання частоти обертання типу Common Rail з паливним баком, фільтром, паливо-підкачуючим насосом високого тиску, редукційним клапаном, датчиком тиску дизельного палива, загальною рейкою (Common Rail), штатним електронним блоком керування, що через штатні шини або кабелі має електричний зв'язок з дизельними форсунками впорскування дизельного палива та з датчиками двигуна і транспортного засобу, а також систему живлення та впорскування газового палива типу Common Rail з газовим балоном(ами) з балонним вентилем, який містить запірний механічний та електромагнітний газовий клапан, газову магістраль, розподільну хрестовину із заправним вузлом та запірним електромагнітним газовим клапаном, газовий редуктор, газовий фільтр, загальну газову рейку (Common Rail) з газовими форсунками, при цьому кожна з газових форсунок за допомогою патрубка з'єднана з газовим соплом, що встановлено у кожному випускному патрубку між об'єднуючою трубою впускного колектора та впускним каналом, а з іншого боку загальна газова рейка (Common Rail) газовим патрубком зв'язана з сенсором, до того сенсор пневмо-магістраллю зв'язаний з одного боку з газовим редуктором, а з іншого через сопло з об'єднуючою трубою випускного колектора, спеціальний електронний блок керування зі щонайменше з одним мікроконтролером, що має електричний зв'язок з перемикачем режиму роботи "дизель" чи "газодизель", індикаторами режиму роботи "дизель" чи "газодизель", запірними електромагнітними газовими клапанами, газовим редуктором, сенсором, газовими форсунками. Крім того, сигнал на керування дизельними форсунками від штатного електронного блока керування передається від роз'єднаної за допомогою кабельного рознімача(ів) штатної шини або кабелів через додаткову шину або кабелі до спеціального електронного блока керування, при цьому при роботі за дизельним циклом величина подачі дизельного палива дизельними форсунками розраховується штатним електронним блоком керування, а при роботі за газодизельним циклом, величина подачі "запальної дози" дизельного палива дизельними форсунками та величина подачі газового палива газовими форсунками розраховується спеціальним електронним блоком керування на основі аналізування спеціальним електронним блоком керування сигналу на керування дизельними форсунками від штатного електронного блока керування. До того, до кожного впускного патрубка газодизеля підводиться газове паливо від одної або більше газових форсунок. Також, спеціальний електронний блок керування виконано з можливістю перепрограмування точок "запальної дози" дизельного палива і моменту та часу відкриття кожної газової форсунки. Крім того, спеціальний електронний блок керування через шину або кабелі, паралельну штатній шині або кабелям, має електричний зв'язок з: деякими датчиками двигуна і транспортного засобу або стаціонарного дизеля, дизель-генератора чи електроагрегату, датчиком тиску газового палива, датчиком температури відпрацьованих газів та датчиком температури охолодної рідини двигуна. Недоліком такої конструкції є відсутність можливості використання такої системи регулювання частоти обертання транспортного газодизеля (що мають у своєму складі акумулятивну паливну систему живлення та регулювання частоти обертання типу Common Rail) для переобладнання транспортних дизелів [що мають у своєму складі насос-форсунки] в газодизелі. До того, відсутня можливості використання такої системи регулювання частоти обертання для переобладнання в газодизельні, як стаціонарних дизелів, так і дизельгенераторів та електроагрегатів, що мають у своєму складі насос-форсунки з електромагнітними клапанами високого тиску. В основу винаходу поставлена задача створити систему живлення та регулювання частоти обертання газодизеля, що за рахунок нових конструктивних елементів і зв'язків між ними дозволило б забезпечити можливість використання такої системи живлення та регулювання частоти обертання газодизеля для переобладнання сучасних дизелів, що мають у своєму складі насос-форсунки з електромагнітними клапанами високого тиску, в газодизелі. Поставлена задача вирішується тим, що система живлення та регулювання частоти обертання газодизеля, що включає штатну систему живлення дизельним паливом та регулювання частоти обертання з паливним баком, фільтром, паливопідкачуючим насосом низького тиску, паливопроводом(и) подачі палива до насос-форсунки(ок), паливопроводом(и) зливу палива з насос-форсунки(ок), клапаном обмеження тиску дизельного палива, розподільним валом, насос-форсункою(ми) з електромагнітним(ми) клапаном(ми) високого 1 UA 111430 C2 5 10 15 20 25 30 35 40 45 50 55 60 тиску, штатним електронним блоком керування, що через штатні шини або кабелі має електричний зв'язок з електромагнітним(ми) клапаном(ми) високого тиску насос-форсунки(ми) та з датчиками двигуна і транспортного засобу, а також систему живлення та впорскування газового палива типу Common Rail з газовим балоном(ами) з балонним вентилем, який містить запірний механічний та електромагнітний газовий клапан, газову магістраль, розподільну хрестовину із заправним вузлом та запірним електромагнітним газовим клапаном, газовий редуктор із запірним електромагнітним газовим клапаном, газовий фільтр, загальну газову рейку (Common Rail) з комбінованим датчиком тиску і температури газу, а також газовими форсунками, при цьому кожна з газових форсунок за допомогою патрубка з'єднана з газовим соплом, що встановлено у кожному випускному патрубку між об'єднуючою трубою впускного колектора та впускним каналом, додатковий електронний блок керування, що має електричний зв'язок з перемикачем режиму роботи "дизель" чи "газодизель", індикаторами режиму роботи "дизель" чи "газодизель", запірними електромагнітними газовими клапанами, газовими форсунками, датчиком тиску газу або покажчиком кількості газу у газовому(-их) балоні(-ах), згідно з винаходом, система живлення та регулювання обладнана додатковим електронним блоком керування зі щонайменше з одним мікроконтролером, а штатний електронний блок керування виконаний з можливістю передачі сигналу на керування електромагнітними клапанами високого тиску насос-форсунок через роз'єднану за допомогою кабельного рознімача(ів) штатної шини або кабелів і додаткову шину або кабелі до додаткового електронного блоку керування, при цьому штатний електронний блок керування виконаний з можливістю розрахунку величини подачі дизельного палива насос-форсунками при роботі за дизельним циклом, а додатковий електронний блок керування виконаний з можливістю розрахунку величини подачі "запальної дози" дизельного палива насос-форсунками та величини подачі газового палива газовими форсунками при роботі за газодизельним циклом основі аналізування додатковим електронним блоком керування сигналу на керування насосфорсунками від штатного електронного блока керування. Крім того, одна або більше газові форсунки виконаний з можливістю підводу газового палива до кожного впускного патрубка газодизеля. Крім того, додатковий електронний блок керування виконано з можливістю розрахунку та перепрограмування величини подачі "запальної дози" дизельного палива залежно від швидкісного і навантажувального режиму роботи газодизеля. Крім того, додатковий електронний блок керування виконано з можливістю розрахунку та перепрограмування моменту і часу відкриття кожної газової форсунки. Крім того, додатковий електронний блок керування через шину або кабелі, паралельну штатній шині або кабелям, має електричний зв'язок з датчиками двигуна і транспортного засобу. Крім того, додатковий електронний блок керування має електричний зв'язок з комбінованим датчиком тиску та температури газового палива. Крім того, додатковий електронний блок керування має електричний зв'язок з датчиком температури відпрацьованих газів. На кресленні представлена кінематична схема системи живлення та регулювання частоти обертання газодизеля з насос-форсунками. Система живлення та регулювання частоти обертання газодизеля 1 містить штатну паливну систему живлення дизельним паливом та регулювання частоти обертання, що має у своєму складі насос-форсунку(и) з електромагнітним(и) клапаном(и) високого тиску (на кресленні 1 цю систему позначено І, а елементи що входять до неї, обведено пунктирною лінією). До її складу входять: паливний бак 2, фільтр 3, паливопідкачуючий насос низького тиску 4, клапан обмеження тиску дизельного палива 5, розподільний вал 6, насос-форсунка(и) 7 з електромагнітним(и) клапаном(ми) високого тиску 8, паливопровід(и) 9 подачі палива до насосфорсунки(ок), паливопровід(и) 10 зливу палива з насос-форсунки(ок), штатна шина або кабелі 12 підводу сигналів від датчиків двигуна і транспортного засобу до штатного електронного блока керування 11 роботою двигуна (у тому числі подачею дизельного палива). До того, штатний електронний блок керування 11 з'єднаний з електромагнітним(и) клапаном(и) високого тиску 8 насос-форсунки(ок) 7 за допомогою шини або кабелів 13. Крім того, система живлення та регулювання частоти обертання газодизеля 1 містить акумулятивну паливну систему живлення та впорскування газового палива низького тиску типу Common Rail, (на кресленні цю систему позначено II, а елементи, що входять до неї, обведено штрих-пунктирною лінією). До її складу входять: газовий балон(и) 14 з балонним вентилем 15, що містить запірний механічний 16 та електромагнітний газовий клапан 17, газову магістраль 18, розподільну хрестовину 19 із заправним вузлом 20 та запірним електромагнітним газовим 2 UA 111430 C2 5 10 15 20 25 30 35 40 45 50 55 60 клапаном 21, газовий редуктор 22, газовий фільтр 23, загальну газову рейку низького тиску (Common Rail) 24 з газовими форсунками 25. Кожна з газових форсунок 25 за допомогою патрубка 26 з'єднана з газовим соплом 27, що встановлено у кожному випускному патрубку 28 між об'єднуючою трубою 29 впускного колектора та впускним каналом 30. З іншого боку на загальній газовій рейці (Common Rail) 24 встановлено комбінований датчик тиску та температури газу 31. До того між розподільною хрестовиною 19 та газовим редуктором 22 встановлено датчик тиску газу або покажчик кількості газу 32 у газовому(-их) балоні(-ах) 14]. До того, газодизель 1 обладнано датчиком температури 33 охолоджувальної рідини та датчиком температури 34 відпрацьованих газів встановленим у випускному колекторі 35. Додатковий електронний блок керування 36 з мікроконтролером(ами) має електричний зв'язок з запірними електромагнітними газовими клапанами 17, 21 та 37, газовими форсунками 25, комбінованим датчиком тиску та температури газу 31, датчиком тиску газу або покажчиком кількості газу 32 у газовому(-их) балоні(-ах) 14, датчиком температури 33 охолоджувальної рідини двигуна, датчиком температури відпрацьованих газів 34, перемикачем 38 режиму роботи "дизель" чи "газодизель", індикатором режиму роботи 39 "дизель" та індикатором режиму роботи 40 "газодизель". До того, додатковий електронний блок керування 36 через шину або кабелі 41, паралельну штатній шині або кабелям 10, має електричний зв'язок з деякими датчиками двигуна (наприклад з датчиком частоти обертання та за необхідності з іншими датчиками двигуна і транспортного. Крім того, шину або кабелі 12, що у штатній системі регулювання частоти обертання дизеля з'єднує електромагнітній(и) клапан(и) високого тиску 8 насос-форсунки(ок) 10 та штатний електронний блок керування 11 роботою двигуна (у тому числі подачею дизельного палива), має бути роз'єднано (наприклад за допомогою кабельного рознімача(ів) 42) через який шиною 43 (кабелями) шину 13 (кабелі) з'єднують з додатковим електронним блок керування 36. До того, додатковий електронний блок керування 36 з мікроконтролером(ами) виконано з можливістю перепрограмування величини подачі запрограмованої "запальної дози" дизельного палива та величини подачі газового палива форсунками 25 за допомогою комп'ютера 44 чи іншого приладу. Працює регулятор у такий спосіб. Для роботи на одному дизельному паливі (за дизельним циклом) перемикач 38 режиму роботи "дизель" чи "газодизель" має бути у положенні що відповідає режиму роботи "дизель". При цьому додатковий електронний блок керування 36 знімає напругу з запірних електромагнітних газових клапанів 17, 21 і 37, та не подає сигнали керування до газових форсунок 25. Електромагнітні газові клапани 17, 21 та 37 перекривають подачу газового палива до редуктора 22 та загальної газової рейки (Common Rail) 23 з газовими форсунками 25. До того, додатковий електронний блок керування 36 підключає індикатор режиму роботи 39 "дизель" (який сигналізує що двигун працює у режимі роботи "дизель") і відключає індикатор режиму роботи 40 "газодизель". Крім того, додатковий електронний блок керування 36 через шину або кабелі 43 електронно з'єднує (замикає) саму на себе [механічно роз'єднану за допомогою кабельного рознімача(ів) 42] шину або кабелі 13, через яку(і) він керує електромагнітним(и) клапаном(и) високого тиску 8 насос-форсунки(ок) 7. В результаті керування початком та величиною подачі дизельного палива, здійснюється штатним електронним блоком керування 11 за його штатною програмою, шляхом індивідуального керування роботою кожного електромагнітного клапана високого тиску 8 кожної насос-форсунки 7. Для початку подачі дизельного палива штатний електронний блок керування 11 подає сигнал на закриття електромагнітного клапана високого тиску 8 насос-форсунки 7, внаслідок чого дизельне паливо у насос-форсунці стискається, вона відкривається і впорскує дизельне паливо у циліндр газодизеля 1. Тривалість закритого стану кожного електромагнітного клапана високого тиску 8, якою також керує штатний електронний блок керування 11, визначає величину подачі дизельного палива. Для закінчення подачі дизельного палива штатний електронний блок керування 11 подає сигнал на відкриття кожного електромагнітного клапана високого тиску 8 кожної насос-форсунки 7, внаслідок чого тиск дизельного паливі у насос-форсунці падає і вона закривається. При зменшенні навантаження на двигун зростає частота обертання його колінчастого вала. При зростанні частоти обертання штатний електронний блок керування 11 подачею дизельного палива за сигналами від датчиків, що надходять до нього по штатній шині або кабелям 12, через електронно з'єднану (замкнуту) шину або кабелі 13, керує індивідуальною роботою кожного електромагнітного клапана високого тиску 8 кожної насос-форсунки 7 шляхом зменшення тривалості закритого стану електромагнітного клапана високого тиску 8. В результаті подачі дизельного палива насос-форсунками 7 у циліндри газодизеля 1 3 UA 111430 C2 5 10 15 20 25 30 35 40 45 50 55 60 зменшується. Внаслідок цього, потужність двигуна зменшується до рівня, відповідного потужності навантаження, що діє на нього. При значному зростанні частоти обертання штатний електронний блок керування 11 повністю вимикає подачу дизельного палива. Для роботи за газодизельним циклом (одночасно на дизельному та газовому паливах) перемикач 38 режиму роботи "дизель" чи "газодизель" має бути у положенні, що відповідає режиму роботи "газодизель". При цьому додатковий електронний блок керування 36 через шину або кабелі 43, кабельний рознімач(і) 42 та шину або кабелі 13 подає сигнал керування роботою електромагнітних клапанів високого тиску 8 насос-форсунок 7, що відповідає величині запрограмованої "запальної дози" дизельного палива визначеної додатковим електронним блоком керування 36 у відповідності з даним швидкісним та навантажувальним режимом роботи двигуна. Одночасно з цим, додатковий електронний блок керування 36 подає сигнал до запірних електромагнітних газових клапанів 17, 21 та 37, які відкриваються, пропускаючи газове паливо від газового балона(ів) 14 до газового редуктора 22, фільтра 23, загальної газової рейки (Common Rail) 24 та до газових форсунок 25. При цьому газовий редуктор 22 стабілізує тиск газу на загальній газовій рейці (Common Rail) 24 на вході до газових форсунок 25. До того, додатковий електронний блок керування 36 управляє відкриттям газової форсунки 25, від якої газ через патрубок 26 потрапляє до сопла 27 і далі через впускний колектор 28 (де змішується з повітрям) та випускний канал 30 газоповітряна суміш потрапляє до циліндрів газодизеля 1, де вона підпалюється "запальною дозою" дизельного палива впорскнутого штатною насос-форсункою 7. При цьому час та момент відкриття газових форсунок 25 визначається додатковим електронним блоком керування 36 за результатами опитування датчиків. До того, додатковий електронний блок керування 37 підключає індикатор режиму роботи 40 "газодизель" (який сигналізує що двигун працює у режимі роботи "газодизель") і відключає режим роботи 39 "дизель". Крім того, додатковий електронний блок керування 36, залежно від сигналів комбінованого датчика тиску та температури газу 31, коректує час відкриття газових форсунок 25, який визначає величину подачі газового палива. При зменшенні навантаження на двигун зростає частота обертання його колінчастого вала. При зростанні частоти обертання додатковий електронний блок керування 36 розраховує необхідну величину "запальної дози" дизельного палива та через шину або кабелі 43, кабельний рознімач(і) 42 та шину або кабелі 13, керує подачею "запальної дози" дизельного палива, що впорскується до циліндра(ів) газодизеля 1 (який у цей час працює за газодизельним циклом) насос-форсунками 7. При цьому додатковий електронний блок керування 36 управляє газовими форсунками 25 таким чином, що подача газового палива, що потрапляє до кожного з циліндрів газодизеля 1, зменшується. При значному зменшенні навантаження, частота обертання газодизеля 1 буде зростати і газові форсунки 25 за сигналами керування додаткового електронного блока керування 36 поступово відключають подачу газового палива. Після цього додатковий електронний блок керування 36 буде зменшувати і у подальшому повністю виключить подачу "запальної дози" дизельного палива. При падінні тиску газового палива, до наперед заданого, за сигналом з датчика тиску газу або покажчиком кількості газу 32 у газовому(-их) балоні(-ах) 14, додатковий електронний блок керування 36 автоматично переводить двигун з режиму роботи "газодизель" у режим роботи "дизель". При цьому індикатор режиму роботи 39 "дизель" включається, а індикатор режиму роботи 40 "газодизель" виключається. За сигналом датчика температури відпрацьованих газів 34 при підвищенні температури відпрацьованих газів, додатковий електронний блок керування 36 подає сигнал до газових форсунок 25 на змінення подачі газового палива та одночасно через шину або кабелі 43, кабельний рознімач(і) 42 та шину або кабелі 13 подає сигнал до насос-форсунок 7 збільшуючи величину "запальної дози" дизельного палива. У разі подальшого зростання температури відпрацьованих газів, більше попередньо заданої, додатковий електронний блок керування 36, автоматично переводить двигун з режиму роботи "газодизель" у режим роботи "дизель". При підвищенні температури охолоджувальної рідини двигуна більше попередньо заданої, за сигналом датчика температури охолодної рідини 33 або штатним датчиком температури охолодної рідини двигуна, який підключено до штатної шини 12, додатковий електронний блок керування 36, автоматично переводить двигун з режиму роботи "газодизель" у режим роботи "дизель". До того, після запуску двигуна, і переведенні перемикача 38 режимів роботи у положення "газодизель", двигун перейде з режиму роботи "дизель" у режим роботи "газодизель" тільки тоді, коли температура охолодної рідини стане більше наперед заданої. Застосування запропонованого регулятора дозволяє використовувати як дизельне, так і газове паливо для дизелів з сучасними паливними системами живлення та регулювання частоти обертання газодизеля із насос-форсунками з електромагнітними клапанами високого 4 UA 111430 C2 5 тиску, а також можливість корекції "запальної дози" дизельного палива в залежності від швидкісного та навантажувального режиму роботи двигуна, що дозволяє зменшити витрати дизельного палива при роботі за газодизельним циклом, а також забезпечити рівномірність циклової подачі газового палива до кожного з циліндрів газодизеля (за рахунок точного впорскування газовими форсунками необхідної циклової подачі газового палива для кожного швидкісного та навантажувального режимі роботи), що приведе до зменшення витрат газового палива та підвищення екологічних показників газодизеля. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Система живлення та регулювання частоти обертання газодизеля, що включає штатну систему живлення дизельним паливом та регулювання частоти обертання з паливним баком, фільтром, паливо-підкачуючим насосом низького тиску, паливопроводом(и) подачі палива до насос-форсунки(ок), паливопроводом(и) зливу палива з насос-форсунки(ок), клапаном обмеження тиску дизельного палива, розподільним валом, насос-форсункою(ми) з електромагнітним(ми) клапаном(ми) високого тиску, штатним електронним блоком керування, що через штатні шини або кабелі має електричний зв'язок з електромагнітним(ми) клапаном(ми) високого тиску насос-форсунки(ми) та з датчиками двигуна і транспортного засобу, а також систему живлення та впорскування газового палива типу Common Rail з газовим балоном(ами) з балонним вентилем, який містить запірний механічний та електромагнітний газовий клапан, газову магістраль, розподільну хрестовину із заправним вузлом та запірним електромагнітним газовим клапаном, газовий редуктор із запірним електромагнітним газовим клапаном, газовий фільтр, загальну газову рейку (Common Rail) з комбінованим датчиком тиску і температури газу, а також газовими форсунками, при цьому кожна з газових форсунок за допомогою патрубка з'єднана з газовим соплом, що встановлено у кожному випускному патрубку між об'єднуючою трубою впускного колектора та впускним каналом, додатковий електронний блок керування, що має електричний зв'язок з перемикачем режиму роботи "дизель" чи "газодизель", індикаторами режиму роботи "дизель" чи "газодизель", запірними електромагнітними газовими клапанами, газовими форсунками, датчиком тиску газу або покажчиком кількості газу у газовому(их) балоні(ах), яка відрізняється тим, що додатковий електронний блок керування містить щонайменше один мікроконтролер, а штатний електронний блок керування виконаний з можливістю передачі сигналу на керування електромагнітними клапанами високого тиску насосфорсунок через роз'єднану за допомогою кабельного рознімача(ів) штатної шини або кабелів і додаткову шину або кабелі до додаткового електронного блока керування, при цьому штатний електронний блок керування виконаний з можливістю розрахунку величини подачі дизельного палива насос-форсунками при роботі за дизельним циклом, а додатковий електронний блок керування виконаний з можливістю розрахунку величини подачі "запальної дози" дизельного палива насос-форсунками та величини подачі газового палива газовими форсунками при роботі за газодизельним циклом основі аналізування додатковим електронним блоком керування сигналу на керування насос-форсунками від штатного електронного блока керування. 2. Система за п. 1, яка відрізняється тим, що одна або більше газових форсунок виконані з можливістю підводу газового палива до кожного впускного патрубка газодизеля. 3. Система за п. 1, яка відрізняється тим, що додатковий електронний блок керування виконаний з можливістю розрахунку та перепрограмування величини подачі "запальної дози" дизельного палива залежно від швидкісного і навантажувального режиму роботи газодизеля. 4. Система за п. 1, яка відрізняється тим, що додатковий електронний блок керування виконаний з можливістю розрахунку та перепрограмування моменту і часу відкриття кожної газової форсунки. 5. Система за п. 1, яка відрізняється тим, що додатковий електронний блок керування через шину або кабелі, паралельну штатній шині або кабелям, має електричний зв'язок з датчиками двигуна і транспортного засобу. 6. Система за п. 1, яка відрізняється тим, що додатковий електронний блок керування має електричний зв'язок з комбінованим датчиком тиску та температури газового палива. 7. Система за п. 1, яка відрізняється тим, що додатковий електронний блок керування має електричний зв'язок з датчиком температури відпрацьованих газів. 5 UA 111430 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
