Котельна установка

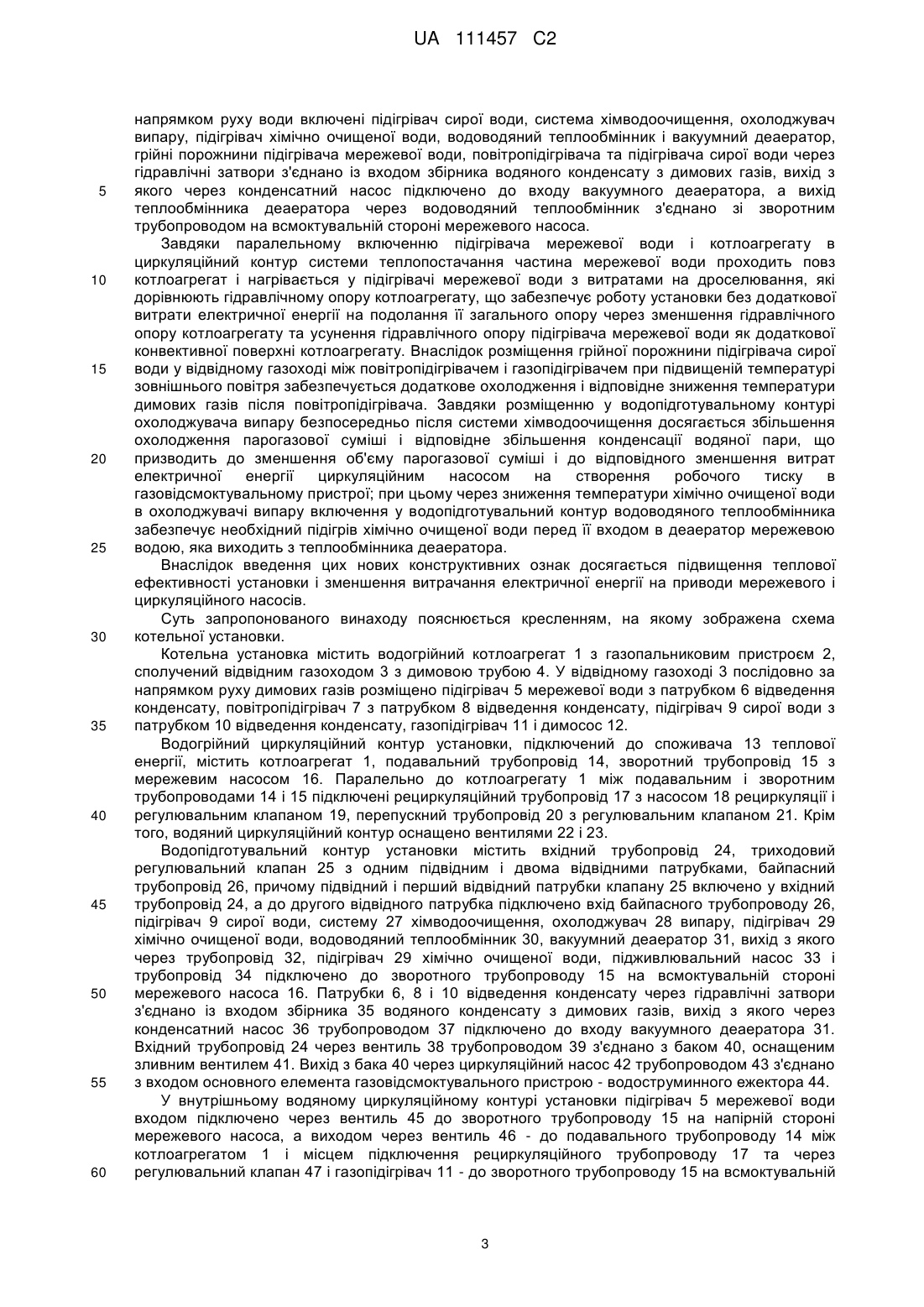

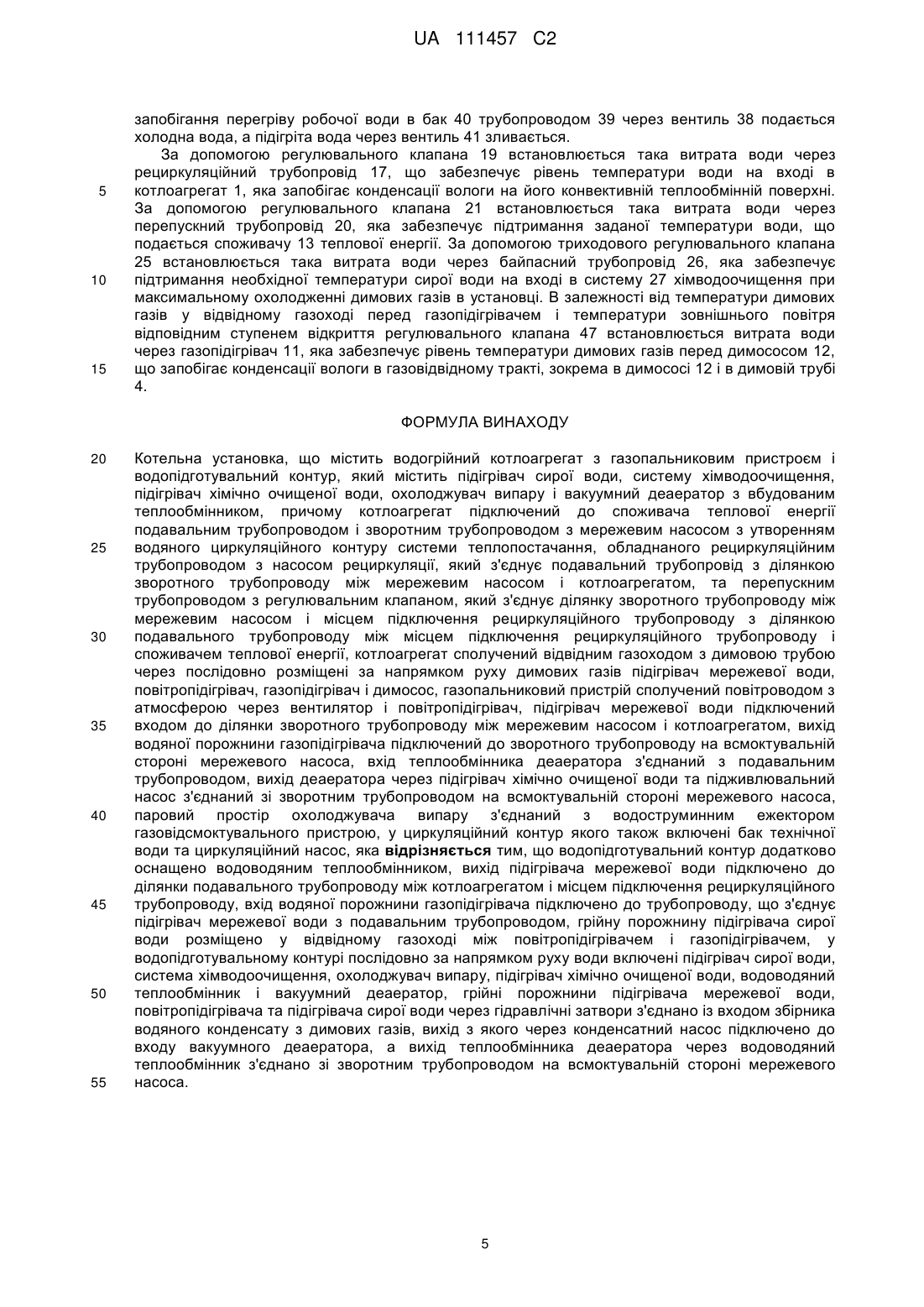

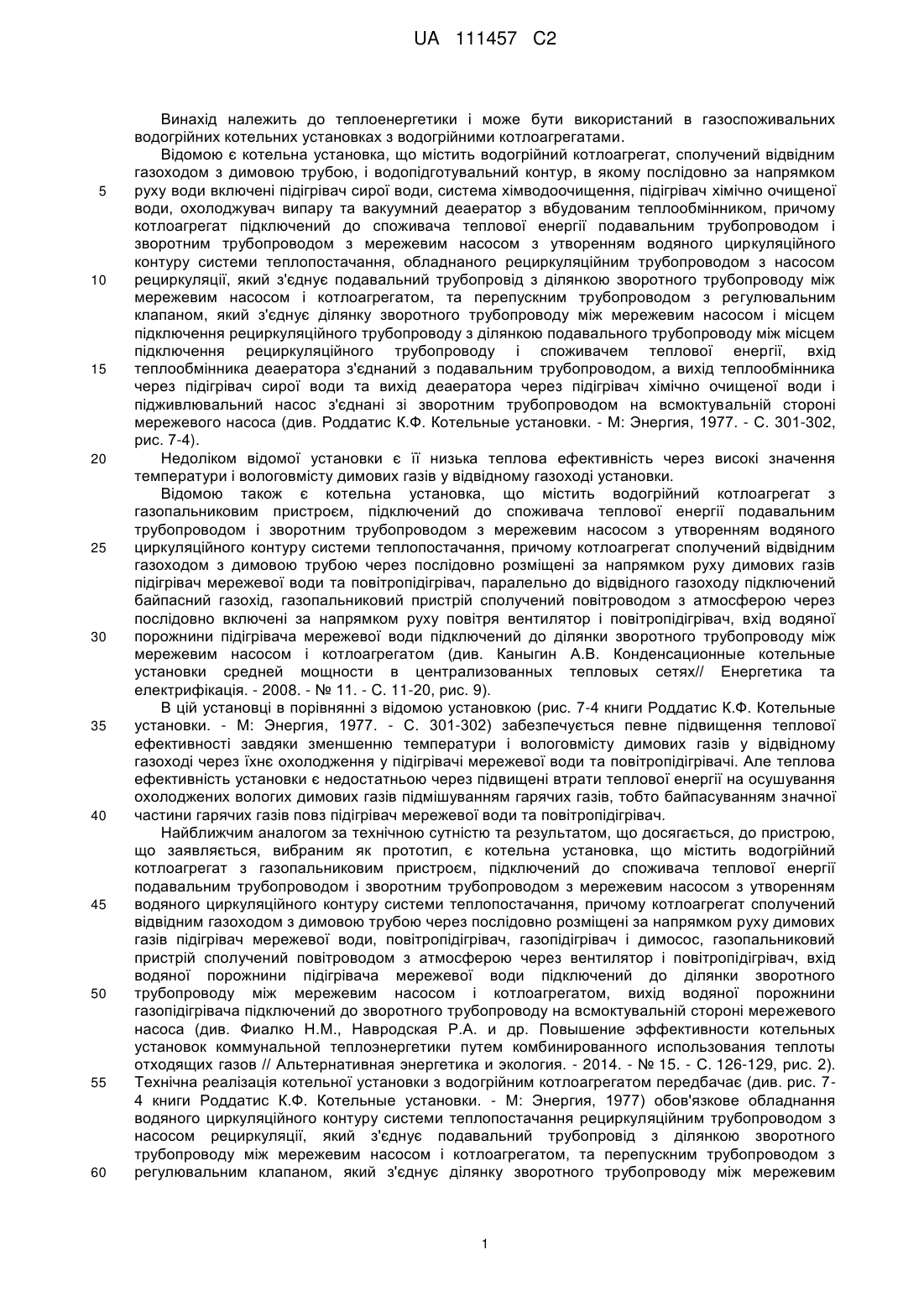

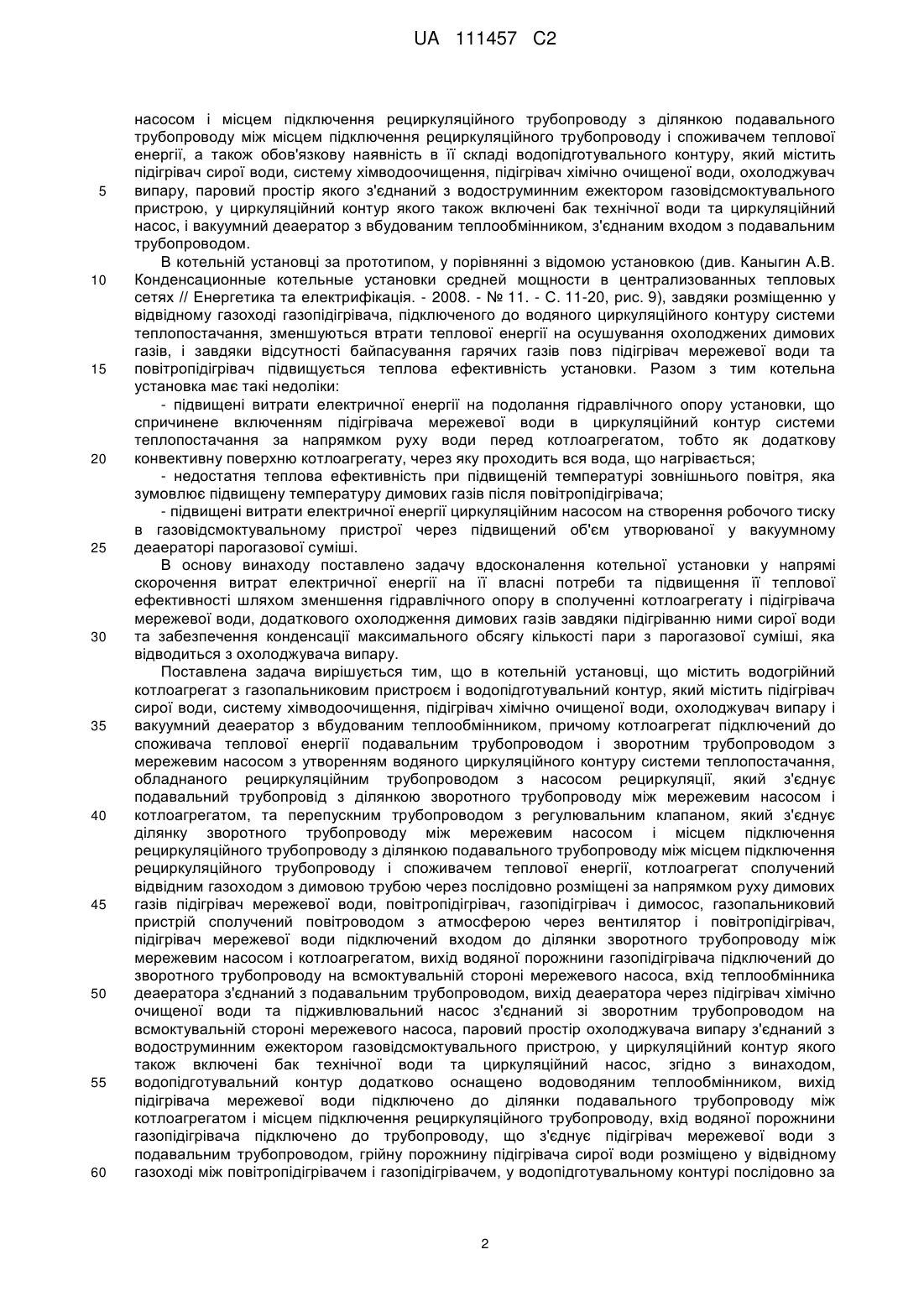

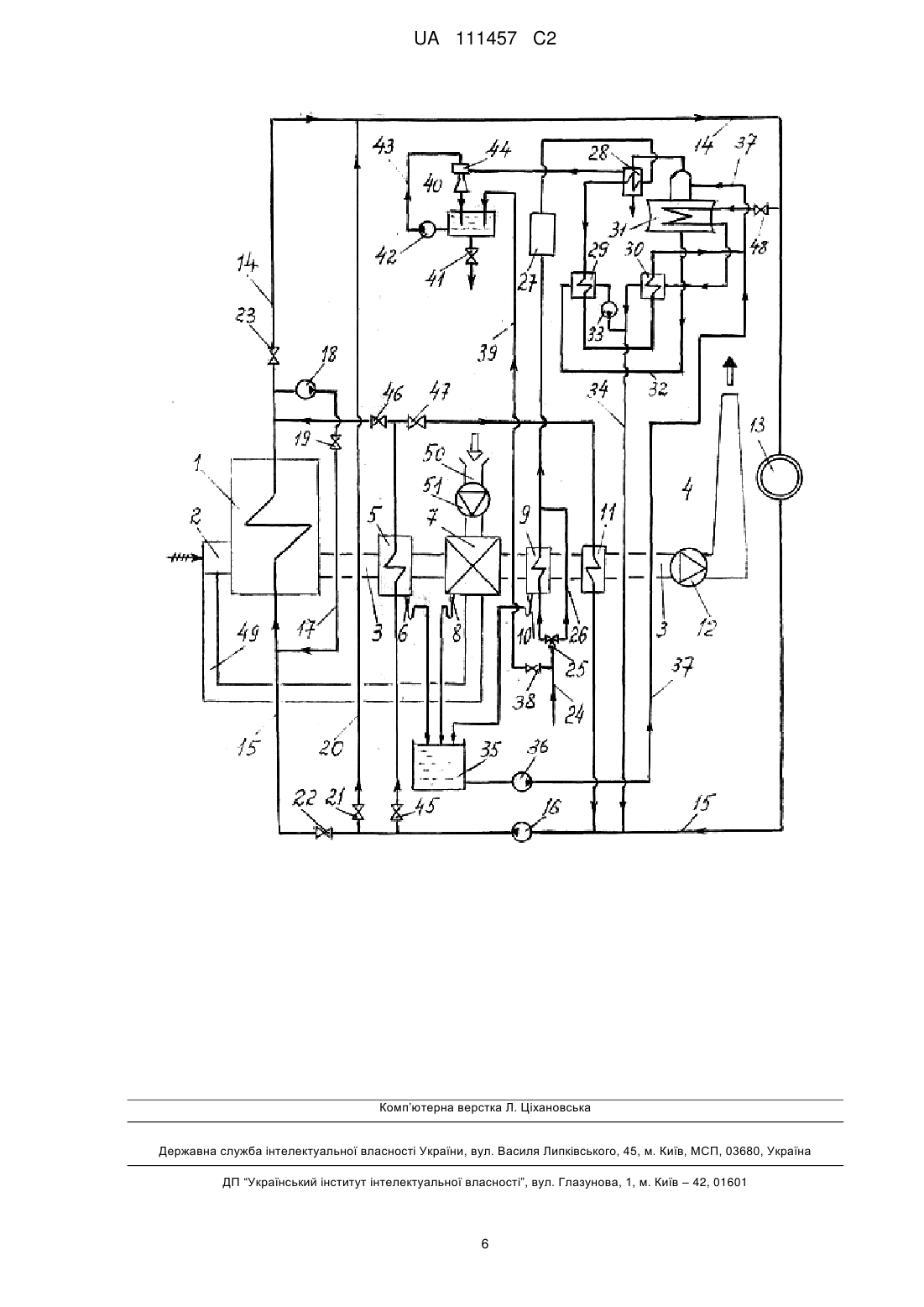

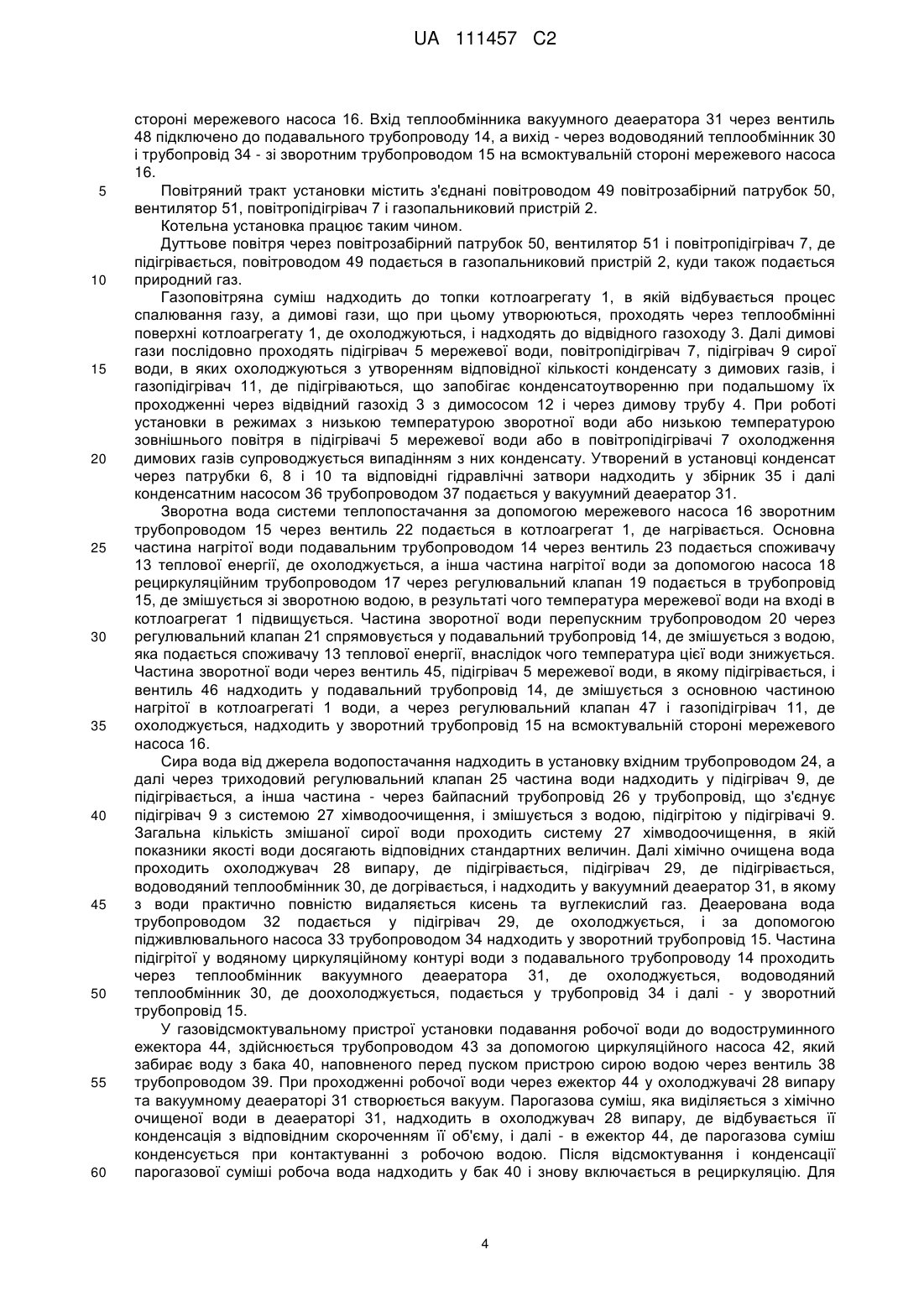

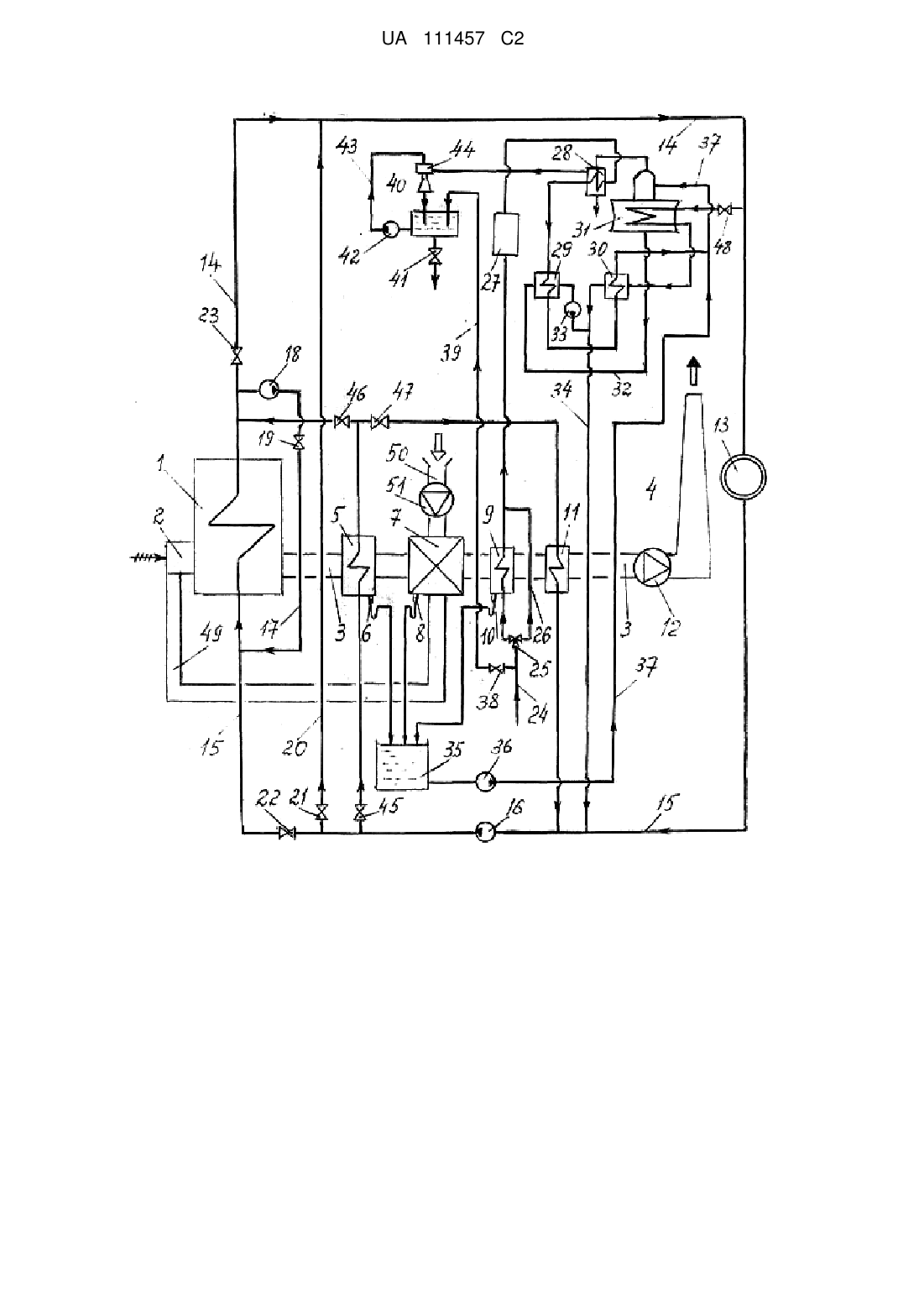

Реферат: Винахід належить до галузі теплоенергетики і може бути використаний в газоспоживальних водогрійних котельних установках. Котельна установка містить водогрійний котлоагрегат, сполучений газоходом з димовою трубою через послідовно включені підігрівач мережної води, повітропідігрівач, підігрівач сирової води, газопідігрівач і димосос, водопідготувальний контур, в якому послідовно включені підігрівач сирової води, система хімводоочищення, охолоджувач випару, підігрівач хімічно очищеної води, водоводяний теплообмінник і вакуумний деаератор, причому котлоагрегат підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережним насосом з утворенням водяного циркуляційного контуру системи теплопостачання, підігрівач мережної води підключений входом до зворотного трубопроводу, а виходом - до подавального трубопроводу та до входу газопідігрівача, вихід якого та вихід теплообмінника деаератора через водоводяний теплообмінник з'єднані зі зворотним трубопроводом на всмоктувальній стороні мережного насоса. Технічним результатом винаходу є підвищення теплової ефективності установки та зменшення витрачання електричної енергії на приводи мережного та циркуляційного насосів. UA 111457 C2 (12) UA 111457 C2 UA 111457 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до теплоенергетики і може бути використаний в газоспоживальних водогрійних котельних установках з водогрійними котлоагрегатами. Відомою є котельна установка, що містить водогрійний котлоагрегат, сполучений відвідним газоходом з димовою трубою, і водопідготувальний контур, в якому послідовно за напрямком руху води включені підігрівач сирої води, система хімводоочищення, підігрівач хімічно очищеної води, охолоджувач випару та вакуумний деаератор з вбудованим теплообмінником, причому котлоагрегат підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережевим насосом з утворенням водяного циркуляційного контуру системи теплопостачання, обладнаного рециркуляційним трубопроводом з насосом рециркуляції, який з'єднує подавальний трубопровід з ділянкою зворотного трубопроводу між мережевим насосом і котлоагрегатом, та перепускним трубопроводом з регулювальним клапаном, який з'єднує ділянку зворотного трубопроводу між мережевим насосом і місцем підключення рециркуляційного трубопроводу з ділянкою подавального трубопроводу між місцем підключення рециркуляційного трубопроводу і споживачем теплової енергії, вхід теплообмінника деаератора з'єднаний з подавальним трубопроводом, а вихід теплообмінника через підігрівач сирої води та вихід деаератора через підігрівач хімічно очищеної води і підживлювальний насос з'єднані зі зворотним трубопроводом на всмоктувальній стороні мережевого насоса (див. Роддатис К.Ф. Котельные установки. - М: Энергия, 1977. - С. 301-302, рис. 7-4). Недоліком відомої установки є її низька теплова ефективність через високі значення температури і вологовмісту димових газів у відвідному газоході установки. Відомою також є котельна установка, що містить водогрійний котлоагрегат з газопальниковим пристроєм, підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережевим насосом з утворенням водяного циркуляційного контуру системи теплопостачання, причому котлоагрегат сполучений відвідним газоходом з димовою трубою через послідовно розміщені за напрямком руху димових газів підігрівач мережевої води та повітропідігрівач, паралельно до відвідного газоходу підключений байпасний газохід, газопальниковий пристрій сполучений повітроводом з атмосферою через послідовно включені за напрямком руху повітря вентилятор і повітропідігрівач, вхід водяної порожнини підігрівача мережевої води підключений до ділянки зворотного трубопроводу між мережевим насосом і котлоагрегатом (див. Каныгин А.В. Конденсационные котельные установки средней мощности в централизованных тепловых сетях// Енергетика та електрифікація. - 2008. - № 11. - C. 11-20, рис. 9). В цій установці в порівнянні з відомою установкою (рис. 7-4 книги Роддатис К.Ф. Котельные установки. - М: Энергия, 1977. - С. 301-302) забезпечується певне підвищення теплової ефективності завдяки зменшенню температури і вологовмісту димових газів у відвідному газоході через їхнє охолодження у підігрівачі мережевої води та повітропідігрівачі. Але теплова ефективність установки є недостатньою через підвищені втрати теплової енергії на осушування охолоджених вологих димових газів підмішуванням гарячих газів, тобто байпасуванням значної частини гарячих газів повз підігрівач мережевої води та повітропідігрівач. Найближчим аналогом за технічною сутністю та результатом, що досягається, до пристрою, що заявляється, вибраним як прототип, є котельна установка, що містить водогрійний котлоагрегат з газопальниковим пристроєм, підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережевим насосом з утворенням водяного циркуляційного контуру системи теплопостачання, причому котлоагрегат сполучений відвідним газоходом з димовою трубою через послідовно розміщені за напрямком руху димових газів підігрівач мережевої води, повітропідігрівач, газопідігрівач і димосос, газопальниковий пристрій сполучений повітроводом з атмосферою через вентилятор і повітропідігрівач, вхід водяної порожнини підігрівача мережевої води підключений до ділянки зворотного трубопроводу між мережевим насосом і котлоагрегатом, вихід водяної порожнини газопідігрівача підключений до зворотного трубопроводу на всмоктувальній стороні мережевого насоса (див. Фиалко Н.М., Навродская Р.А. и др. Повышение эффективности котельных установок коммунальной теплоэнергетики путем комбинированного использования теплоты отходящих газов // Альтернативная энергетика и экология. - 2014. - № 15. - С. 126-129, рис. 2). Технічна реалізація котельної установки з водогрійним котлоагрегатом передбачає (див. рис. 74 книги Роддатис К.Ф. Котельные установки. - М: Энергия, 1977) обов'язкове обладнання водяного циркуляційного контуру системи теплопостачання рециркуляційним трубопроводом з насосом рециркуляції, який з'єднує подавальний трубопровід з ділянкою зворотного трубопроводу між мережевим насосом і котлоагрегатом, та перепускним трубопроводом з регулювальним клапаном, який з'єднує ділянку зворотного трубопроводу між мережевим 1 UA 111457 C2 5 10 15 20 25 30 35 40 45 50 55 60 насосом і місцем підключення рециркуляційного трубопроводу з ділянкою подавального трубопроводу між місцем підключення рециркуляційного трубопроводу і споживачем теплової енергії, а також обов'язкову наявність в її складі водопідготувального контуру, який містить підігрівач сирої води, систему хімводоочищення, підігрівач хімічно очищеної води, охолоджувач випару, паровий простір якого з'єднаний з водоструминним ежектором газовідсмоктувального пристрою, у циркуляційний контур якого також включені бак технічної води та циркуляційний насос, і вакуумний деаератор з вбудованим теплообмінником, з'єднаним входом з подавальним трубопроводом. В котельній установці за прототипом, у порівнянні з відомою установкою (див. Каныгин А.В. Конденсационные котельные установки средней мощности в централизованных тепловых сетях // Енергетика та електрифікація. - 2008. - № 11. - С. 11-20, рис. 9), завдяки розміщенню у відвідному газоході газопідігрівача, підключеного до водяного циркуляційного контуру системи теплопостачання, зменшуються втрати теплової енергії на осушування охолоджених димових газів, і завдяки відсутності байпасування гарячих газів повз підігрівач мережевої води та повітропідігрівач підвищується теплова ефективність установки. Разом з тим котельна установка має такі недоліки: - підвищені витрати електричної енергії на подолання гідравлічного опору установки, що спричинене включенням підігрівача мережевої води в циркуляційний контур системи теплопостачання за напрямком руху води перед котлоагрегатом, тобто як додаткову конвективну поверхню котлоагрегату, через яку проходить вся вода, що нагрівається; - недостатня теплова ефективність при підвищеній температурі зовнішнього повітря, яка зумовлює підвищену температуру димових газів після повітропідігрівача; - підвищені витрати електричної енергії циркуляційним насосом на створення робочого тиску в газовідсмоктувальному пристрої через підвищений об'єм утворюваної у вакуумному деаераторі парогазової суміші. В основу винаходу поставлено задачу вдосконалення котельної установки у напрямі скорочення витрат електричної енергії на її власні потреби та підвищення її теплової ефективності шляхом зменшення гідравлічного опору в сполученні котлоагрегату і підігрівача мережевої води, додаткового охолодження димових газів завдяки підігріванню ними сирої води та забезпечення конденсації максимального обсягу кількості пари з парогазової суміші, яка відводиться з охолоджувача випару. Поставлена задача вирішується тим, що в котельній установці, що містить водогрійний котлоагрегат з газопальниковим пристроєм і водопідготувальний контур, який містить підігрівач сирої води, систему хімводоочищення, підігрівач хімічно очищеної води, охолоджувач випару і вакуумний деаератор з вбудованим теплообмінником, причому котлоагрегат підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережевим насосом з утворенням водяного циркуляційного контуру системи теплопостачання, обладнаного рециркуляційним трубопроводом з насосом рециркуляції, який з'єднує подавальний трубопровід з ділянкою зворотного трубопроводу між мережевим насосом і котлоагрегатом, та перепускним трубопроводом з регулювальним клапаном, який з'єднує ділянку зворотного трубопроводу між мережевим насосом і місцем підключення рециркуляційного трубопроводу з ділянкою подавального трубопроводу між місцем підключення рециркуляційного трубопроводу і споживачем теплової енергії, котлоагрегат сполучений відвідним газоходом з димовою трубою через послідовно розміщені за напрямком руху димових газів підігрівач мережевої води, повітропідігрівач, газопідігрівач і димосос, газопальниковий пристрій сполучений повітроводом з атмосферою через вентилятор і повітропідігрівач, підігрівач мережевої води підключений входом до ділянки зворотного трубопроводу між мережевим насосом і котлоагрегатом, вихід водяної порожнини газопідігрівача підключений до зворотного трубопроводу на всмоктувальній стороні мережевого насоса, вхід теплообмінника деаератора з'єднаний з подавальним трубопроводом, вихід деаератора через підігрівач хімічно очищеної води та підживлювальний насос з'єднаний зі зворотним трубопроводом на всмоктувальній стороні мережевого насоса, паровий простір охолоджувача випару з'єднаний з водоструминним ежектором газовідсмоктувального пристрою, у циркуляційний контур якого також включені бак технічної води та циркуляційний насос, згідно з винаходом, водопідготувальний контур додатково оснащено водоводяним теплообмінником, вихід підігрівача мережевої води підключено до ділянки подавального трубопроводу між котлоагрегатом і місцем підключення рециркуляційного трубопроводу, вхід водяної порожнини газопідігрівача підключено до трубопроводу, що з'єднує підігрівач мережевої води з подавальним трубопроводом, грійну порожнину підігрівача сирої води розміщено у відвідному газоході між повітропідігрівачем і газопідігрівачем, у водопідготувальному контурі послідовно за 2 UA 111457 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямком руху води включені підігрівач сирої води, система хімводоочищення, охолоджувач випару, підігрівач хімічно очищеної води, водоводяний теплообмінник і вакуумний деаератор, грійні порожнини підігрівача мережевої води, повітропідігрівача та підігрівача сирої води через гідравлічні затвори з'єднано із входом збірника водяного конденсату з димових газів, вихід з якого через конденсатний насос підключено до входу вакуумного деаератора, а вихід теплообмінника деаератора через водоводяний теплообмінник з'єднано зі зворотним трубопроводом на всмоктувальній стороні мережевого насоса. Завдяки паралельному включенню підігрівача мережевої води і котлоагрегату в циркуляційний контур системи теплопостачання частина мережевої води проходить повз котлоагрегат і нагрівається у підігрівачі мережевої води з витратами на дроселювання, які дорівнюють гідравлічному опору котлоагрегату, що забезпечує роботу установки без додаткової витрати електричної енергії на подолання її загального опору через зменшення гідравлічного опору котлоагрегату та усунення гідравлічного опору підігрівача мережевої води як додаткової конвективної поверхні котлоагрегату. Внаслідок розміщення грійної порожнини підігрівача сирої води у відвідному газоході між повітропідігрівачем і газопідігрівачем при підвищеній температурі зовнішнього повітря забезпечується додаткове охолодження і відповідне зниження температури димових газів після повітропідігрівача. Завдяки розміщенню у водопідготувальному контурі охолоджувача випару безпосередньо після системи хімводоочищення досягається збільшення охолодження парогазової суміші і відповідне збільшення конденсації водяної пари, що призводить до зменшення об'єму парогазової суміші і до відповідного зменшення витрат електричної енергії циркуляційним насосом на створення робочого тиску в газовідсмоктувальному пристрої; при цьому через зниження температури хімічно очищеної води в охолоджувачі випару включення у водопідготувальний контур водоводяного теплообмінника забезпечує необхідний підігрів хімічно очищеної води перед її входом в деаератор мережевою водою, яка виходить з теплообмінника деаератора. Внаслідок введення цих нових конструктивних ознак досягається підвищення теплової ефективності установки і зменшення витрачання електричної енергії на приводи мережевого і циркуляційного насосів. Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема котельної установки. Котельна установка містить водогрійний котлоагрегат 1 з газопальниковим пристроєм 2, сполучений відвідним газоходом 3 з димовою трубою 4. У відвідному газоході 3 послідовно за напрямком руху димових газів розміщено підігрівач 5 мережевої води з патрубком 6 відведення конденсату, повітропідігрівач 7 з патрубком 8 відведення конденсату, підігрівач 9 сирої води з патрубком 10 відведення конденсату, газопідігрівач 11 і димосос 12. Водогрійний циркуляційний контур установки, підключений до споживача 13 теплової енергії, містить котлоагрегат 1, подавальний трубопровід 14, зворотний трубопровід 15 з мережевим насосом 16. Паралельно до котлоагрегату 1 між подавальним і зворотним трубопроводами 14 і 15 підключені рециркуляційний трубопровід 17 з насосом 18 рециркуляції і регулювальним клапаном 19, перепускний трубопровід 20 з регулювальним клапаном 21. Крім того, водяний циркуляційний контур оснащено вентилями 22 і 23. Водопідготувальний контур установки містить вхідний трубопровід 24, триходовий регулювальний клапан 25 з одним підвідним і двома відвідними патрубками, байпасний трубопровід 26, причому підвідний і перший відвідний патрубки клапану 25 включено у вхідний трубопровід 24, а до другого відвідного патрубка підключено вхід байпасного трубопроводу 26, підігрівач 9 сирої води, систему 27 хімводоочищення, охолоджувач 28 випару, підігрівач 29 хімічно очищеної води, водоводяний теплообмінник 30, вакуумний деаератор 31, вихід з якого через трубопровід 32, підігрівач 29 хімічно очищеної води, підживлювальний насос 33 і трубопровід 34 підключено до зворотного трубопроводу 15 на всмоктувальній стороні мережевого насоса 16. Патрубки 6, 8 і 10 відведення конденсату через гідравлічні затвори з'єднано із входом збірника 35 водяного конденсату з димових газів, вихід з якого через конденсатний насос 36 трубопроводом 37 підключено до входу вакуумного деаератора 31. Вхідний трубопровід 24 через вентиль 38 трубопроводом 39 з'єднано з баком 40, оснащеним зливним вентилем 41. Вихід з бака 40 через циркуляційний насос 42 трубопроводом 43 з'єднано з входом основного елемента газовідсмоктувального пристрою - водоструминного ежектора 44. У внутрішньому водяному циркуляційному контурі установки підігрівач 5 мережевої води входом підключено через вентиль 45 до зворотного трубопроводу 15 на напірній стороні мережевого насоса, а виходом через вентиль 46 - до подавального трубопроводу 14 між котлоагрегатом 1 і місцем підключення рециркуляційного трубопроводу 17 та через регулювальний клапан 47 і газопідігрівач 11 - до зворотного трубопроводу 15 на всмоктувальній 3 UA 111457 C2 5 10 15 20 25 30 35 40 45 50 55 60 стороні мережевого насоса 16. Вхід теплообмінника вакуумного деаератора 31 через вентиль 48 підключено до подавального трубопроводу 14, а вихід - через водоводяний теплообмінник 30 і трубопровід 34 - зі зворотним трубопроводом 15 на всмоктувальній стороні мережевого насоса 16. Повітряний тракт установки містить з'єднані повітроводом 49 повітрозабірний патрубок 50, вентилятор 51, повітропідігрівач 7 і газопальниковий пристрій 2. Котельна установка працює таким чином. Дуттьове повітря через повітрозабірний патрубок 50, вентилятор 51 і повітропідігрівач 7, де підігрівається, повітроводом 49 подається в газопальниковий пристрій 2, куди також подається природний газ. Газоповітряна суміш надходить до топки котлоагрегату 1, в якій відбувається процес спалювання газу, а димові гази, що при цьому утворюються, проходять через теплообмінні поверхні котлоагрегату 1, де охолоджуються, і надходять до відвідного газоходу 3. Далі димові гази послідовно проходять підігрівач 5 мережевої води, повітропідігрівач 7, підігрівач 9 сирої води, в яких охолоджуються з утворенням відповідної кількості конденсату з димових газів, і газопідігрівач 11, де підігріваються, що запобігає конденсатоутворенню при подальшому їх проходженні через відвідний газохід 3 з димососом 12 і через димову трубу 4. При роботі установки в режимах з низькою температурою зворотної води або низькою температурою зовнішнього повітря в підігрівачі 5 мережевої води або в повітропідігрівачі 7 охолодження димових газів супроводжується випадінням з них конденсату. Утворений в установці конденсат через патрубки 6, 8 і 10 та відповідні гідравлічні затвори надходить у збірник 35 і далі конденсатним насосом 36 трубопроводом 37 подається у вакуумний деаератор 31. Зворотна вода системи теплопостачання за допомогою мережевого насоса 16 зворотним трубопроводом 15 через вентиль 22 подається в котлоагрегат 1, де нагрівається. Основна частина нагрітої води подавальним трубопроводом 14 через вентиль 23 подається споживачу 13 теплової енергії, де охолоджується, а інша частина нагрітої води за допомогою насоса 18 рециркуляційним трубопроводом 17 через регулювальний клапан 19 подається в трубопровід 15, де змішується зі зворотною водою, в результаті чого температура мережевої води на вході в котлоагрегат 1 підвищується. Частина зворотної води перепускним трубопроводом 20 через регулювальний клапан 21 спрямовується у подавальний трубопровід 14, де змішується з водою, яка подається споживачу 13 теплової енергії, внаслідок чого температура цієї води знижується. Частина зворотної води через вентиль 45, підігрівач 5 мережевої води, в якому підігрівається, і вентиль 46 надходить у подавальний трубопровід 14, де змішується з основною частиною нагрітої в котлоагрегаті 1 води, а через регулювальний клапан 47 і газопідігрівач 11, де охолоджується, надходить у зворотний трубопровід 15 на всмоктувальній стороні мережевого насоса 16. Сира вода від джерела водопостачання надходить в установку вхідним трубопроводом 24, а далі через триходовий регулювальний клапан 25 частина води надходить у підігрівач 9, де підігрівається, а інша частина - через байпасний трубопровід 26 у трубопровід, що з'єднує підігрівач 9 з системою 27 хімводоочищення, і змішується з водою, підігрітою у підігрівачі 9. Загальна кількість змішаної сирої води проходить систему 27 хімводоочищення, в якій показники якості води досягають відповідних стандартних величин. Далі хімічно очищена вода проходить охолоджувач 28 випару, де підігрівається, підігрівач 29, де підігрівається, водоводяний теплообмінник 30, де догрівається, і надходить у вакуумний деаератор 31, в якому з води практично повністю видаляється кисень та вуглекислий газ. Деаерована вода трубопроводом 32 подається у підігрівач 29, де охолоджується, і за допомогою підживлювального насоса 33 трубопроводом 34 надходить у зворотний трубопровід 15. Частина підігрітої у водяному циркуляційному контурі води з подавального трубопроводу 14 проходить через теплообмінник вакуумного деаератора 31, де охолоджується, водоводяний теплообмінник 30, де доохолоджується, подається у трубопровід 34 і далі - у зворотний трубопровід 15. У газовідсмоктувальному пристрої установки подавання робочої води до водоструминного ежектора 44, здійснюється трубопроводом 43 за допомогою циркуляційного насоса 42, який забирає воду з бака 40, наповненого перед пуском пристрою сирою водою через вентиль 38 трубопроводом 39. При проходженні робочої води через ежектор 44 у охолоджувачі 28 випару та вакуумному деаераторі 31 створюється вакуум. Парогазова суміш, яка виділяється з хімічно очищеної води в деаераторі 31, надходить в охолоджувач 28 випару, де відбувається її конденсація з відповідним скороченням її об'єму, і далі - в ежектор 44, де парогазова суміш конденсується при контактуванні з робочою водою. Після відсмоктування і конденсації парогазової суміші робоча вода надходить у бак 40 і знову включається в рециркуляцію. Для 4 UA 111457 C2 5 10 15 запобігання перегріву робочої води в бак 40 трубопроводом 39 через вентиль 38 подається холодна вода, а підігріта вода через вентиль 41 зливається. За допомогою регулювального клапана 19 встановлюється така витрата води через рециркуляційний трубопровід 17, що забезпечує рівень температури води на вході в котлоагрегат 1, яка запобігає конденсації вологи на його конвективній теплообмінній поверхні. За допомогою регулювального клапана 21 встановлюється така витрата води через перепускний трубопровід 20, яка забезпечує підтримання заданої температури води, що подається споживачу 13 теплової енергії. За допомогою триходового регулювального клапана 25 встановлюється така витрата води через байпасний трубопровід 26, яка забезпечує підтримання необхідної температури сирої води на вході в систему 27 хімводоочищення при максимальному охолодженні димових газів в установці. В залежності від температури димових газів у відвідному газоході перед газопідігрівачем і температури зовнішнього повітря відповідним ступенем відкриття регулювального клапана 47 встановлюється витрата води через газопідігрівач 11, яка забезпечує рівень температури димових газів перед димососом 12, що запобігає конденсації вологи в газовідвідному тракті, зокрема в димососі 12 і в димовій трубі 4. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 Котельна установка, що містить водогрійний котлоагрегат з газопальниковим пристроєм і водопідготувальний контур, який містить підігрівач сирої води, систему хімводоочищення, підігрівач хімічно очищеної води, охолоджувач випару і вакуумний деаератор з вбудованим теплообмінником, причому котлоагрегат підключений до споживача теплової енергії подавальним трубопроводом і зворотним трубопроводом з мережевим насосом з утворенням водяного циркуляційного контуру системи теплопостачання, обладнаного рециркуляційним трубопроводом з насосом рециркуляції, який з'єднує подавальний трубопровід з ділянкою зворотного трубопроводу між мережевим насосом і котлоагрегатом, та перепускним трубопроводом з регулювальним клапаном, який з'єднує ділянку зворотного трубопроводу між мережевим насосом і місцем підключення рециркуляційного трубопроводу з ділянкою подавального трубопроводу між місцем підключення рециркуляційного трубопроводу і споживачем теплової енергії, котлоагрегат сполучений відвідним газоходом з димовою трубою через послідовно розміщені за напрямком руху димових газів підігрівач мережевої води, повітропідігрівач, газопідігрівач і димосос, газопальниковий пристрій сполучений повітроводом з атмосферою через вентилятор і повітропідігрівач, підігрівач мережевої води підключений входом до ділянки зворотного трубопроводу між мережевим насосом і котлоагрегатом, вихід водяної порожнини газопідігрівача підключений до зворотного трубопроводу на всмоктувальній стороні мережевого насоса, вхід теплообмінника деаератора з'єднаний з подавальним трубопроводом, вихід деаератора через підігрівач хімічно очищеної води та підживлювальний насос з'єднаний зі зворотним трубопроводом на всмоктувальній стороні мережевого насоса, паровий простір охолоджувача випару з'єднаний з водоструминним ежектором газовідсмоктувального пристрою, у циркуляційний контур якого також включені бак технічної води та циркуляційний насос, яка відрізняється тим, що водопідготувальний контур додатково оснащено водоводяним теплообмінником, вихід підігрівача мережевої води підключено до ділянки подавального трубопроводу між котлоагрегатом і місцем підключення рециркуляційного трубопроводу, вхід водяної порожнини газопідігрівача підключено до трубопроводу, що з'єднує підігрівач мережевої води з подавальним трубопроводом, грійну порожнину підігрівача сирої води розміщено у відвідному газоході між повітропідігрівачем і газопідігрівачем, у водопідготувальному контурі послідовно за напрямком руху води включені підігрівач сирої води, система хімводоочищення, охолоджувач випару, підігрівач хімічно очищеної води, водоводяний теплообмінник і вакуумний деаератор, грійні порожнини підігрівача мережевої води, повітропідігрівача та підігрівача сирої води через гідравлічні затвори з'єднано із входом збірника водяного конденсату з димових газів, вихід з якого через конденсатний насос підключено до входу вакуумного деаератора, а вихід теплообмінника деаератора через водоводяний теплообмінник з'єднано зі зворотним трубопроводом на всмоктувальній стороні мережевого насоса. 5 UA 111457 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
