Пристрій для візуального представлення інформації

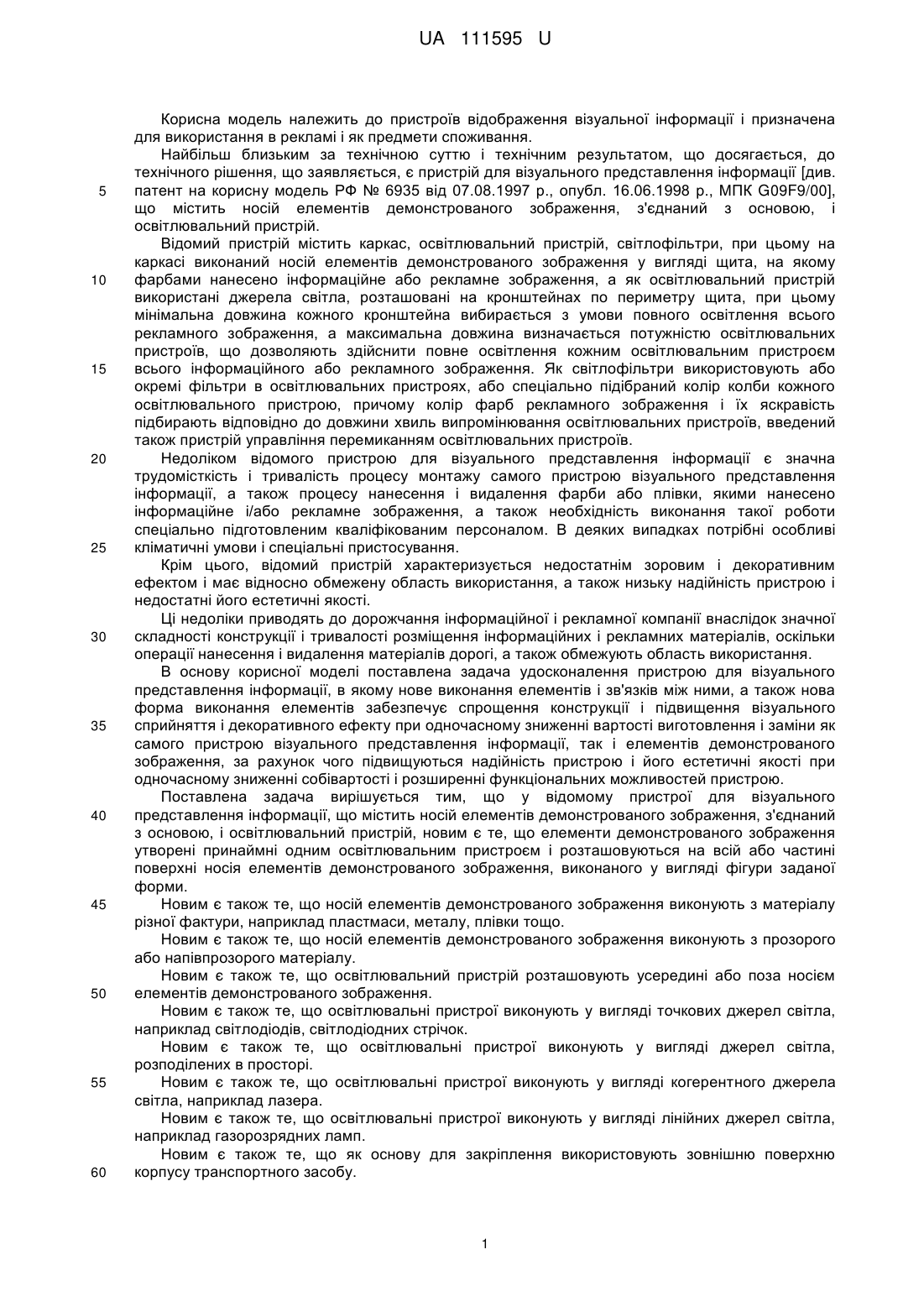

Реферат: UA 111595 U UA 111595 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв відображення візуальної інформації і призначена для використання в рекламі і як предмети споживання. Найбільш близьким за технічною суттю і технічним результатом, що досягається, до технічного рішення, що заявляється, є пристрій для візуального представлення інформації [див. патент на корисну модель РФ № 6935 від 07.08.1997 р., опубл. 16.06.1998 р., МПК G09F9/00], що містить носій елементів демонстрованого зображення, з'єднаний з основою, і освітлювальний пристрій. Відомий пристрій містить каркас, освітлювальний пристрій, світлофільтри, при цьому на каркасі виконаний носій елементів демонстрованого зображення у вигляді щита, на якому фарбами нанесено інформаційне або рекламне зображення, а як освітлювальний пристрій використані джерела світла, розташовані на кронштейнах по периметру щита, при цьому мінімальна довжина кожного кронштейна вибирається з умови повного освітлення всього рекламного зображення, а максимальна довжина визначається потужністю освітлювальних пристроїв, що дозволяють здійснити повне освітлення кожним освітлювальним пристроєм всього інформаційного або рекламного зображення. Як світлофільтри використовують або окремі фільтри в освітлювальних пристроях, або спеціально підібраний колір колби кожного освітлювального пристрою, причому колір фарб рекламного зображення і їх яскравість підбирають відповідно до довжини хвиль випромінювання освітлювальних пристроїв, введений також пристрій управління перемиканням освітлювальних пристроїв. Недоліком відомого пристрою для візуального представлення інформації є значна трудомісткість і тривалість процесу монтажу самого пристрою візуального представлення інформації, а також процесу нанесення і видалення фарби або плівки, якими нанесено інформаційне і/або рекламне зображення, а також необхідність виконання такої роботи спеціально підготовленим кваліфікованим персоналом. В деяких випадках потрібні особливі кліматичні умови і спеціальні пристосування. Крім цього, відомий пристрій характеризується недостатнім зоровим і декоративним ефектом і має відносно обмежену область використання, а також низьку надійність пристрою і недостатні його естетичні якості. Ці недоліки приводять до дорожчання інформаційної і рекламної компанії внаслідок значної складності конструкції і тривалості розміщення інформаційних і рекламних матеріалів, оскільки операції нанесення і видалення матеріалів дорогі, а також обмежують область використання. В основу корисної моделі поставлена задача удосконалення пристрою для візуального представлення інформації, в якому нове виконання елементів і зв'язків між ними, а також нова форма виконання елементів забезпечує спрощення конструкції і підвищення візуального сприйняття і декоративного ефекту при одночасному зниженні вартості виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення, за рахунок чого підвищуються надійність пристрою і його естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Поставлена задача вирішується тим, що у відомому пристрої для візуального представлення інформації, що містить носій елементів демонстрованого зображення, з'єднаний з основою, і освітлювальний пристрій, новим є те, що елементи демонстрованого зображення утворені принаймні одним освітлювальним пристроєм і розташовуються на всій або частині поверхні носія елементів демонстрованого зображення, виконаного у вигляді фігури заданої форми. Новим є також те, що носій елементів демонстрованого зображення виконують з матеріалу різної фактури, наприклад пластмаси, металу, плівки тощо. Новим є також те, що носій елементів демонстрованого зображення виконують з прозорого або напівпрозорого матеріалу. Новим є також те, що освітлювальний пристрій розташовують усередині або поза носієм елементів демонстрованого зображення. Новим є також те, що освітлювальні пристрої виконують у вигляді точкових джерел світла, наприклад світлодіодів, світлодіодних стрічок. Новим є також те, що освітлювальні пристрої виконують у вигляді джерел світла, розподілених в просторі. Новим є також те, що освітлювальні пристрої виконують у вигляді когерентного джерела світла, наприклад лазера. Новим є також те, що освітлювальні пристрої виконують у вигляді лінійних джерел світла, наприклад газорозрядних ламп. Новим є також те, що як основу для закріплення використовують зовнішню поверхню корпусу транспортного засобу. 1 UA 111595 U 5 10 15 20 25 30 35 40 45 50 55 60 Новим є також те, що основу для закріплення з'єднують з носієм елементів демонстрованого зображення за допомогою швидкорознімних кріпильних елементів, наприклад магнітних. Новим є також те, що як основу для закріплення використовують зовнішню поверхню будівель і споруд. Новим є також те, що носій елементів демонстрованого зображення має, наприклад, форму новорічної ялинки. Новим є також те, що носій елементів демонстрованого зображення має, наприклад, форму іграшок для новорічної ялинки. Новим є також те, що носій елементів демонстрованого зображення має, наприклад, форму листівки. Новим є також те, що носій елементів демонстрованого зображення має, наприклад, форму стилізованих об'єктів флори і/або фауни. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Те, що елементи демонстрованого зображення утворені принаймні одним освітлювальним пристроєм, - розташовуються на всій або частини поверхні носія елементів демонстрованого зображення; - виконаного у вигляді фігури заданої форми; в сукупності з відомими ознаками технічного рішення, що заявляється, забезпечує спрощення конструкції і підвищення візуального сприйняття і декоративного ефекту при одночасному зниженні вартості виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення, за рахунок чого підвищуються надійність пристрою і його естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Пояснюється це таким. Те, що в пристрої для візуального представлення інформації носій елементів демонстрованого зображення виконаний так, що його елементи утворені освітлювальним пристроєм і розташовані на всій або частині його поверхні, та при цьому носій елементів демонстрованого зображення виконаний у вигляді фігури заданої форми, дозволяє виготовляти пристрій заздалегідь у виробничих умовах та швидко його з'єднувати з основою. Це забезпечує зниження вартості виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення. При цьому за рахунок спрощення пристрою підвищуються його надійність і естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Те, що носій елементів демонстрованого зображення виконують з матеріалу різної фактури, наприклад пластмаси, металу, плівки і інших, які можуть бути прозорими або напівпрозорими, а освітлювальний пристрій розташовують усередині або поза носієм елементів демонстрованого зображення, при цьому освітлювальні пристрої можуть бути виконані у вигляді точкових джерел світла, наприклад світлодіодів, світлодіодних стрічок, у вигляді джерел світла, розподілених в просторі, у вигляді когерентного джерела світла, наприклад лазера, у вигляді лінійних джерел світла, наприклад газорозрядних ламп додатково знижує вартість виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення. При цьому за рахунок спрощення пристрою і його монтажу підвищуються його надійність і естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Як основу для закріплення носія елементів демонстрованого зображення використовують або зовнішню поверхню корпусу транспортного засобу, або зовнішню поверхню будівель і споруд. Основу для закріплення - зовнішню поверхню корпусу транспортного засобу, з'єднують з носієм елементів демонстрованого зображення за допомогою швидкорознімних кріпильних елементів, наприклад магнітних. Це теж знижує вартість виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення. При цьому також підвищуються його надійність і естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Носій елементів демонстрованого зображення може мати форму новорічної ялинки, форму іграшок для новорічної ялинки, листівки, форму стилізованих об'єктів флори і/або фауни, що забезпечує підвищення візуального сприйняття і декоративного ефекту при одночасному 2 UA 111595 U 5 10 15 20 25 30 35 40 45 50 55 60 зниженні вартості виготовлення і заміни як самого пристрою візуального представлення інформації, так і елементів демонстрованого зображення, за рахунок чого підвищуються надійність пристрою і його естетичні якості при одночасному зниженні собівартості і розширенні функціональних можливостей пристрою. Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1 представлений загальний вигляд пристрою для візуального представлення інформації, що заявляється; - на фіг. 2 - один з варіантів виконання носія елементів демонстрованого зображення, де як основу для закріплення використовують зовнішню поверхню корпусу транспортного засобу; - на фіг. 3 - один з варіантів виконання носія елементів демонстрованого зображення, де як основу для закріплення використовують зовнішню поверхню будівлі. Пристрій для візуального представлення інформації, що заявляється, містить з'єднаний з основою 1 носій 2 елементів 3 демонстрованого зображення і освітлювальний пристрій 4. Елементи 3 демонстрованого зображення утворені принаймні одним освітлювальним пристроєм 4 і розташовуються на всій або частині поверхні носія 2 елементів 3 демонстрованого зображення, який виконаний у вигляді фігури заданої форми. Пристрій візуального представлення інформації виготовляють таким чином. Перш за все розробляють носій 2 елементів 3 демонстрованого зображення у вигляді фігур заданої форми, зокрема, тематичних фігур, наприклад, на зимову тематику: "Ялинка", "Чарівна паличка", "Олень", "Кулька" та інші, які утворюють освітлювальним пристроєм 4. Як освітлювальний пристрій 4 можуть бути використані точкові джерела світла, наприклад кольорові світлодіоди, або світлодіодні стрічки, можуть бути використані джерела світла, розподілені в просторі, може бути використане когерентне джерело світла, наприклад лазер, можуть бути використані лінійні джерела світла, наприклад газорозрядні лампи. Носій 2 елементів 3 демонстрованого зображення виконують з матеріалу різної фактури, наприклад пластмаси, металу, плівки й ін. Як матеріал носія 2 елементів 3 демонстрованого зображення для виготовлення фігур можна використовувати матеріал "композит", що характеризується легкістю, високою питомою міцністю, жорсткістю, високою зносостійкістю, високою втомною міцністю. Такий матеріал буває різних кольорів і підбирається згідно з макетом, узгодженому з замовником. Носій 2 елементів 3 демонстрованого зображення може бути виконаний з прозорого або напівпрозорого матеріалу. Освітлювальний пристрій 4 може бути розташований усередині або поза носієм 2 елементів демонстрованого зображення. В процесі виготовлення і адаптації елементів 3 демонстрованого зображення у вигляді фігури заданої форми - макетів іграшок, зображень стилізованих об'єктів флори і/або фауни і інших виконують їх фрезерне різання за допомогою верстата, далі виконують фрезерне гравіювання по контуру і свердлення технологічних отворів. Краї елементів 3 демонстрованого зображення у вигляді фігури заданої форми з матеріалу "композит" після обробки на верстаті зачищають і шліфують, після чого кожну фігуру пропаюють світлодіодами вибраного кольору в місцях свердлення отворів. Усі світлодіоди комутуються і герметизуються в місцях спайки спеціальним герметиком. Як основа 1 для закріплення носія 2 елементів 3 демонстрованого зображення може бути використана зовнішня поверхня корпусу транспортного засобу. При цьому бічні поверхні транспортного засобу готують до розміщення пристрою візуального представлення інформації, для чого його заздалегідь забарвлюють. Світлодіодна стрічка комутується і виводиться кабель підключення до місця установки перетворювача напруги і блоків живлення. Поверх стрічки клеїться плівка для захисту її від зовнішньої дії. Після цього проводять монтаж елементів 3 демонстрованого зображення у вигляді фігури заданої форми - фігур-іграшок, здійснюють комутацію і виведення блоків живлення до місця установки. Кількість блоків живлення, їх потужність розраховують залежно від розміру фігур і кількості світлодіодів. Наступним кроком є установка перетворювача напруги, випрямляча струму і блоків живлення. Для цього методом зварки виготовляється спеціальна конструкція і встановлюється в передній частині транспортного засобу, під днищем. Все необхідне устаткування захищене від проникнення, приховано від сторонніх очей, не заважає пасажирам і технічному персоналу, обслуговуючому транспорт, а головне - не порушує естетичний вид транспортного засобу. Вся електрична схема живиться напругою 24 вольти, яке є абсолютно безпечним для експлуатації транспортного засобу і осіб, що його оточують. Електричне живлення система отримує або від загальної мережі рухомого електротранспорту (трамвай, тролейбус, метро), або від акумулятора, або іншого автономного джерела живлення у випадку, якщо реклама встановлюється на автомобільному транспортному 3 UA 111595 U 5 засобі. Доцільно забезпечити конструкцію датчиком освітленості "День-Ніч", смерковим датчиком або встановити вимикач в кабіні водія для відключення реклами в денний час. Як основа для закріплення може бути також використана зовнішня поверхня будівель і споруд. За бажанням замовника оформлення основи - транспортного засобу або зовнішньої поверхні будівель і споруд може бути виконано за допомогою стилізованих фігур різної тематики в різноманітній колірній гаммі. Промислове виготовлення пристрою візуального представлення інформації здійснюється з відомих матеріалів на серійному устаткуванні, що підтверджує промислову придатність об'єкта. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 1. Пристрій для візуального представлення інформації, що містить носій елементів демонстрованого зображення, з'єднаний з основою, і освітлювальний пристрій, який відрізняється тим, що елементи демонстрованого зображення утворені принаймні одним освітлювальним пристроєм і розташовуються на всій або частині поверхні носія елементів демонстрованого зображення, виконаного у вигляді фігури заданої форми. 2. Пристрій за п. 1, який відрізняється тим, що носій елементів демонстрованого зображення виконують з матеріалу різної фактури, наприклад пластмаси, металу, плівки й ін. 3. Пристрій за п. 1, який відрізняється тим, що носій елементів демонстрованого зображення виконують з прозорого або напівпрозорого матеріалу. 4. Пристрій за п. 1, який відрізняється тим, що освітлювальний пристрій розташовують усередині або поза носієм елементів демонстрованого зображення. 5. Пристрій за п. 1, який відрізняється тим, що освітлювальні пристрої виконують у вигляді точкових джерел світла, наприклад світлодіодів, світлодіодних стрічок. 6. Пристрій за п. 1, який відрізняється тим, що освітлювальні пристрої виконують у вигляді джерел світла, розподілених в просторі. 7. Пристрій за п. 1, який відрізняється тим, що освітлювальні пристрої виконують у вигляді когерентного джерела світла, наприклад лазера. 8. Пристрій за п. 1, який відрізняється тим, що освітлювальні пристрої виконують у вигляді лінійних джерел світла, наприклад газорозрядних ламп. 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що як основу для закріплення використовують зовнішню поверхню корпусу транспортного засобу. 10. Пристрій за п. 9, який відрізняється тим, що основу для закріплення з'єднують з носієм елементів демонстрованого зображення за допомогою швидкорознімних кріпильних елементів, наприклад магнітних. 11. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що як основу для закріплення використовують зовнішню поверхню будівель і споруд. 12. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що носій елементів демонстрованого зображення має, наприклад, форму новорічної ялинки. 13. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що носій елементів демонстрованого зображення має, наприклад, форму іграшок для новорічної ялинки. 14. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що носій елементів демонстрованого зображення має, наприклад, форму листівки. 15. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що носій елементів демонстрованого зображення має, наприклад, форму стилізованих зображень об'єктів флори і/або фауни. 4 UA 111595 U 5 UA 111595 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
