Торговельна стелажна багаторівнева система

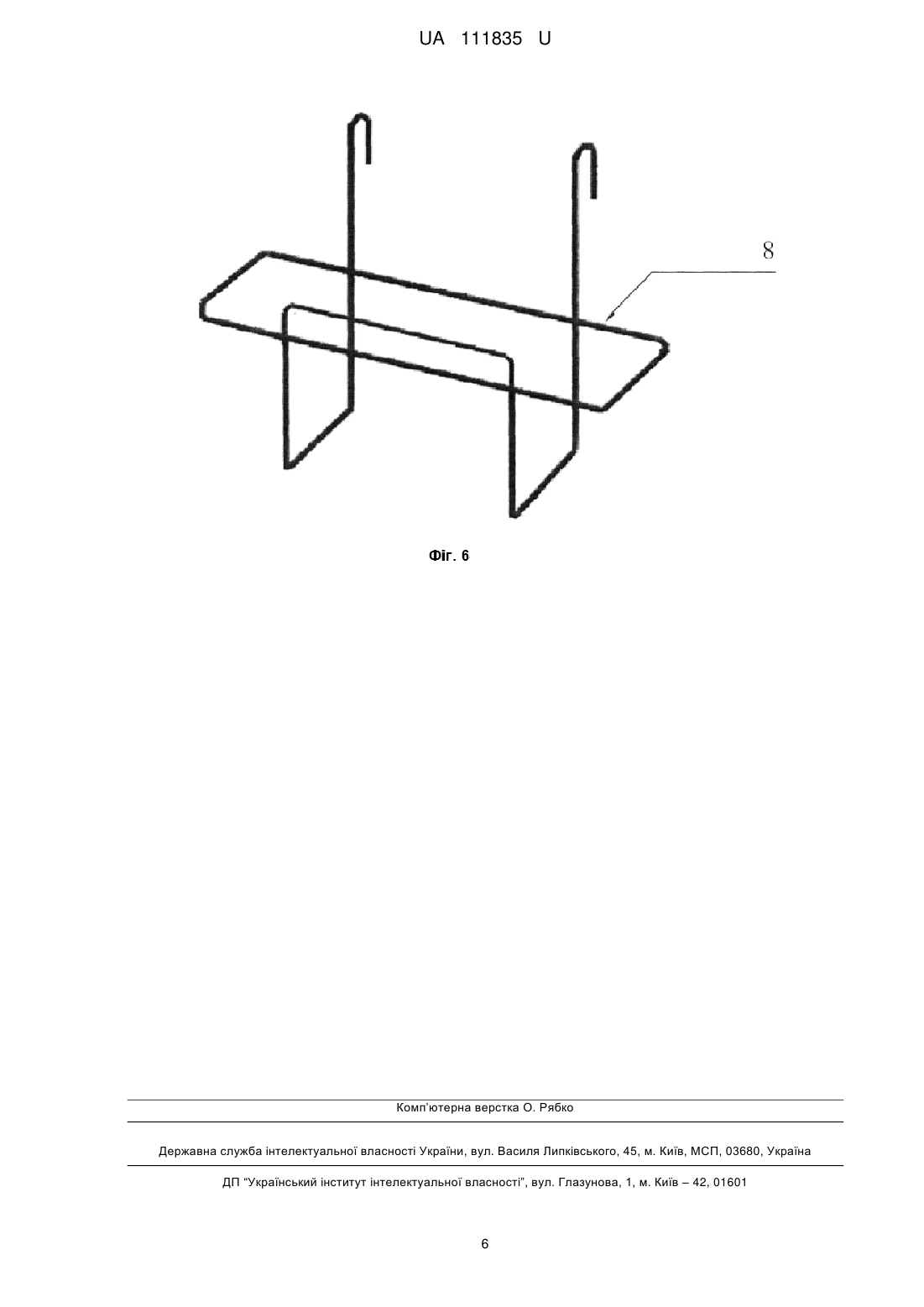

Реферат: Торговельна стелажна багаторівнева система має в основі порожнисту металеву конструкцію (6), яка являє собою складну, вигнуту, кругову форму, має полімерне покриття. Складність її конструкції, а саме конфігурація, здійснена таким чином, щоб вона придбала форму кріплень для окремих навісних елементів (7 та 8). Металева конструкція (6) виконана таким чином, що частина металевої конструкції виконана з дроту діаметром 5,3 мм та має вертикальну округлу форму, на яку за допомогою методу приварювання закріплені більш складні за конфігурацією металеві елементи з дроту діаметром 2,5 мм, що мають форму прямокутника з можливістю кріплення в них окремих навісних елементів, які мають гакоподібні зачепи, що загалом створюють єдину металеву конструкцію (6). UA 111835 U про видачу патенту: UA 111835 U UA 111835 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до торговельного обладнання та призначена для використання в торговельних закладах, магазинах самообслуговування, демонстраційних залах тощо, для розміщення поліграфічної продукції відповідного напрямку та розміру, наприклад - листівки, конверти та конверти для грошових коштів тощо. В основу корисної моделі поставлена задача створення стелажа із окремими навісними елементами (так названі "кармани"), що можуть зніматися та/чи навішуватися на металеву конструкцію, для формування необхідного товаронавантаження, а також створення простої та надійної конструкції, яка надасть можливість її зборки, переміщення для осіб різного рівня освіти та фізичної підготовки, а також функціональні особливості якої забезпечують зручну експлуатацію для споживачів, що забезпечується наявністю двох окремих незалежних барабанів для полегшення їх обертання навколо своєї осі. Поставлена задача вирішується таким чином. Основа Торговельної стелажної багаторівневої системи, а саме металева конструкція (6), виконана із тонкого металевого корпусу, що має полімерне покриття, пофарбованого у світлі кольори, та який кріпиться на внутрішній вертикальній опорі (2), яка в свою чергу закріплена на стійкій підлоговій опорі у вигляді шестипроменевої форми (5). Торговельна стелажна багаторівнева система має відповідні пластикові втулки (9), що розміщені між підлоговою опорою (5) та нижнім барабаном (4), а також між нижнім барабаном (4) та верхнім барабаном (3). Зазначений механізм розміщення пластикових втулок (9) на внутрішній вертикальній опорі (2) дає корисній моделі можливість використовувати її за необхідністю та для зручності як єдиний елемент, тобто з'єднання підлогової опори (5), внутрішньої вертикальної опори (2) та незалежних барабанів (3 та 4), а також для можливості обертання незалежних барабанів (верхнього та нижнього) (3 та 4). Металева конструкція корисної моделі (6) створена за допомогою тонкого металевого корпусу, складна вигнута форма якого дає можливість навішувати на нього окремі незалежні навісні елементи (7 та 8). На Фіг. 2 позначено частину металевої конструкції, щоб мати уявлення про її конфігурацію, форма якої надає можливість навішувати окремі незалежні елементи за допомогою відповідних гакоподібних зачепів, що мають окремі незалежні елементи. Сама по собі корисна модель всередині є порожнистою, що в сукупності із застосуванням тонкого, але надійного металевого каркаса надає корисній моделі легкість та зручність її переміщення, навіть при максимальній завантаженості. Для надання багатофункціональності корисній моделі заявником було розроблено два види окремих навісних елементів "карманів" (7 та 8), які існують окремо від корисної моделі, та закріплюються на металевій конструкції (6) за допомогою спеціально розроблених металевих зачепів. Окремі навісні елементи (7 та 8) відрізняються один від одного лише формою та розміром, зазначені відмінності необхідні для застосування їх під відповідну поліграфічну продукцію, яка має вже встановлені стандартні розміри, тобто розміри поштових конвертів, листівок відрізняються від розміру та форми конвертів для грошей, візиток тощо. Задумана ідея покладена з метою багатофункціональності та економії простору, а також з метою вдосконалення самої процедури демонстрації та продажу поліграфічної продукції, а можливість особистого формування товаронавантаження за допомогою зазначених окремих навісних елементів - надає можливість ергономічного розміщення продукції для зручності споживача під час придбання. Розмір торговельної стелажної багаторівневої системи розроблений з урахуванням росту середньостатистичної людини, а можливість обертання нижнього барабана окремо від верхнього надає можливість використання корисної моделі навіть дітям, оскільки легкість її конструкції направлена саме на будь-якого споживача. Метою рішення, що заявляється, є: - легкість конструкції та збільшення товаронавантаженості за обсягом та видом продукції; - підвищення її надійності; удосконалення технологічності та зниження тяжкості виготовлення елементів конструкції, його багатофункціональності. Поставлена задача розв'язується тим, що в заявленій корисній моделі металева конструкція є порожнистою, виготовлена з дроту, має складну конфігурації, що обумовлює більш високу жорсткість та завантаженість. Металева конструкція корисної моделі забезпечує з'єднання з окремим навісними елементами без додаткових доробок, а лише шляхом їх, в яких безпосередньо мають бути розміщені поліграфічні вироби. Торговельна стелажна багаторівнева система може бути використана для демонстрації та продажу поліграфічної продукції (конверти, листівки, візитки, конверти для грошей, пам'ятки), 1 UA 111835 U 5 10 15 20 25 30 35 40 45 має окремі незалежні барабани, що обертаються навколо своєї осі, металева конструкція моделі легка, зручно та швидко збирається, має стійку конструкцію, а за рахунок окремих елементів формується потрібна товаронавантаженість - надається можливість за індивідуальною потребою здійснювати навішування необхідної кількості окремих елементів (7 та 8), які в свою чергу мають різні розмірі та форму, в залежності від розміру та форми поліграфічної продукції. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату для кожного із заявлених рішень. Сукупність суттєвих ознак дозволяє створити торговельний стелаж для демонстрації товарів багатьох груп. Технічний результат, що досягається при цьому, полягає у підвищенні сфери його застосування, зручності використання та надійності зберігання та демонстрації та продажу продукції, зменшення вірогідності пошкодження корисної моделі та товару, що розміщений на ній. Корисна модель пояснюють графічні зображення: На Фіг. 1 - зображено загальний вигляд торговельної стелажної багаторівневої системи (з боку); На Фіг. 2 - зображено частина металевої конструкції корисної моделі; На Фіг. 3 - зображено загальний вигляд торговельної стелажної багаторівневої системи (зверху, у розрізі); На Фіг. 4 - зображено загальний вигляд торговельної стелажної багаторівневої системи (з боку, у розрізі); На Фіг. 5 - зображено загальний вигляд окремого навісного елемента, відповідного розміру та форми; На Фіг. 6 - зображено загальний вигляд окремого навісного елемента, відповідного розміру та форми. Перелік позначень на графічному зображенні корисної моделі: 1) торговельна стелажна багаторівнева система (стелаж) (на Фіг. 1); 2) внутрішня вертикальна опора (на Фіг. 1, 3, 4); 3) верхній незалежний барабан (на Фіг. 1, 4); 4) нижній незалежний барабан (на Фіг. 1, 4); 5) підлогова опора (на Фіг. 1, 4); 6) металева конструкція корисної моделі (на Фіг. 1, 2, та 3); 7) окремий навісний елемент, який знімається (навішується) з (на) моделі (на Фіг. 6); 8) окремий навісний елемент, який знімається (навішується) з (на) моделі (на Фіг. 5); 9) пластикові втулки (на Фіг. 4). Приведені відомості свідчать про можливість промислової придатності торговельної стелажної багаторівневої системи, яка може знайти широке застосування в торговельній промисловості, наприклад при демонстрації та продажу листівок, конвертів та окремо подарункових конвертів для грошових коштів, а в основу корисної моделі поставлено можливість в кожному конкретному випадку самостійно здійснювати формування товаронавантаження за рахунок карманів різної форми, що можуть зніматися та/чи навішуватися. Запропонована корисна модель має високі експлуатаційні можливості та споживчі якості, є модульною одиницею, за допомогою якої можна швидко і просто утворити демонстраційний каркас для реалізації поліграфічної продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Торговельна стелажна багаторівнева система, що має в основі порожнисту металеву конструкцію (6), яка являє собою складну, вигнуту, кругову форму, має полімерне покриття, складність її конструкції, а саме конфігурація, здійснена таким чином, щоб вона придбала форму кріплень для окремих навісних елементів (7 та 8), причому металева конструкція (6) виконана таким чином, що частина металевої конструкції виконана з дроту діаметром 5,3 мм та має вертикальну округлу форму, на яку за допомогою методу приварювання закріплені більш складні за конфігурацією металеві елементи з дроту діаметром 2,5 мм, що мають форму прямокутника з можливістю кріплення в них окремих навісних елементів, які мають гакоподібні зачепи, що загалом створюють єдину металеву конструкцію (6). 2 UA 111835 U 5 10 15 2. Система за п. 1, яка відрізняється тим, що металева конструкція (6), яка встановлена на вертикальній основі (2), розділена на два окремих незалежних один від одного верхнього (3) та нижнього (4) барабани, які за допомогою пластикових втулок (9), що розділяють їх між собою та відділяють від підлогової опори (5), мають можливість обертатися навколо своєї осі, та причому верхній (3) барабан відрізняється від нижнього (4) барабана своїм розміром, що є дещо меншим порівняно з нижнім. 3. Система за будь-яким з пп. 1, 2, яка відрізняється тим, що внутрішня вертикальна опора (2), на якій міститься металева конструкція (6), кріпиться на підлоговій опорі (5), яка виконана у вигляді шестипроменевої форми, яка виконана з можливістю забезпечити стійкість корисній моделі під час демонстрації та реалізації продукції. 4. Система за будь-яким з пп. 1-3, яка відрізняється тим, що вона має додатково окремі навісні елементи, які виконані з дроту діаметром 2,5 мм, мають полімерне покриття та кріпляться на металеву конструкцію (6), методом навішування за допомогою складної вигнутої конструкції, а саме гакоподібного зачепа, причому карман (7) відрізняється від кармана (8) перш за все розміром та формою, з можливістю розміщення в них різної за формою та розміром продукції. 3 UA 111835 U 4 UA 111835 U 5 UA 111835 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
