Багаторівнева система керування розосередженими в просторі об’єктами

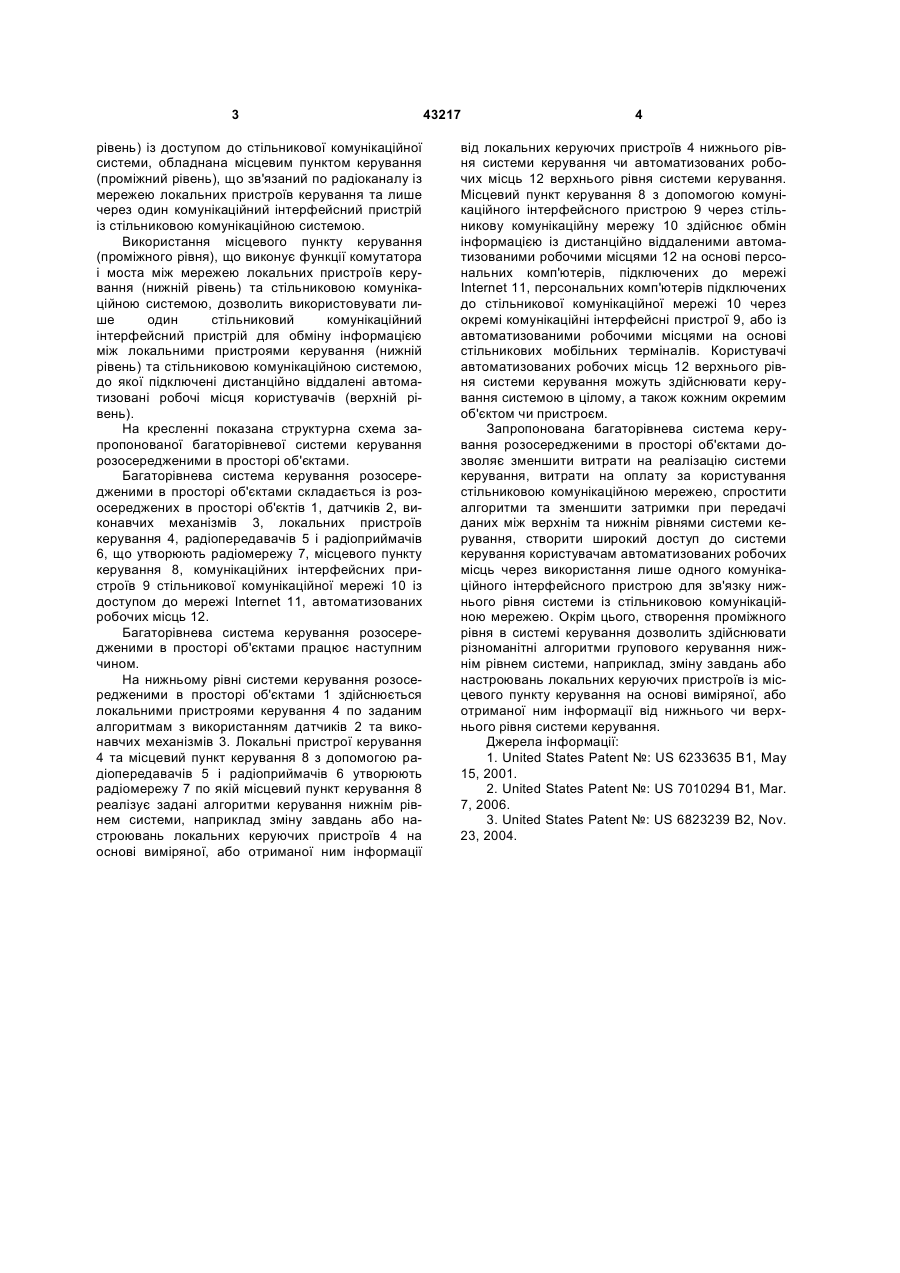

Багаторівнева система керування розосередженими в просторі об'єктами, що містить локальні 3 рівень) із доступом до стільникової комунікаційної системи, обладнана місцевим пунктом керування (проміжний рівень), що зв'язаний по радіоканалу із мережею локальних пристроїв керування та лише через один комунікаційний інтерфейсний пристрій із стільниковою комунікаційною системою. Використання місцевого пункту керування (проміжного рівня), що виконує функції комутатора і моста між мережею локальних пристроїв керування (нижній рівень) та стільниковою комунікаційною системою, дозволить використовувати лише один стільниковий комунікаційний інтерфейсний пристрій для обміну інформацією між локальними пристроями керування (нижній рівень) та стільниковою комунікаційною системою, до якої підключені дистанційно віддалені автоматизовані робочі місця користувачів (верхній рівень). На кресленні показана структурна схема запропонованої багаторівневої системи керування розосередженими в просторі об'єктами. Багаторівнева система керування розосередженими в просторі об'єктами складається із розосереджених в просторі об'єктів 1, датчиків 2, виконавчих механізмів 3, локальних пристроїв керування 4, радіопередавачів 5 і радіоприймачів 6, що утворюють радіомережу 7, місцевого пункту керування 8, комунікаційних інтерфейсних пристроїв 9 стільникової комунікаційної мережі 10 із доступом до мережі Internet 11, автоматизованих робочих місць 12. Багаторівнева система керування розосередженими в просторі об'єктами працює наступним чином. На нижньому рівні системи керування розосередженими в просторі об'єктами 1 здійснюється локальними пристроями керування 4 по заданим алгоритмам з використанням датчиків 2 та виконавчих механізмів 3. Локальні пристрої керування 4 та місцевий пункт керування 8 з допомогою радіопередавачів 5 і радіоприймачів 6 утворюють радіомережу 7 по якій місцевий пункт керування 8 реалізує задані алгоритми керування нижнім рівнем системи, наприклад зміну завдань або настроювань локальних керуючих пристроїв 4 на основі виміряної, або отриманої ним інформації 43217 4 від локальних керуючих пристроїв 4 нижнього рівня системи керування чи автоматизованих робочих місць 12 верхнього рівня системи керування. Місцевий пункт керування 8 з допомогою комунікаційного інтерфейсного пристрою 9 через стільникову комунікаційну мережу 10 здійснює обмін інформацією із дистанційно віддаленими автоматизованими робочими місцями 12 на основі персональних комп'ютерів, підключених до мережі Internet 11, персональних комп'ютерів підключених до стільникової комунікаційної мережі 10 через окремі комунікаційні інтерфейсні пристрої 9, або із автоматизованими робочими місцями на основі стільникових мобільних терміналів. Користувачі автоматизованих робочих місць 12 верхнього рівня системи керування можуть здійснювати керування системою в цілому, а також кожним окремим об'єктом чи пристроєм. Запропонована багаторівнева система керування розосередженими в просторі об'єктами дозволяє зменшити витрати на реалізацію системи керування, витрати на оплату за користування стільниковою комунікаційною мережею, спростити алгоритми та зменшити затримки при передачі даних між верхнім та нижнім рівнями системи керування, створити широкий доступ до системи керування користувачам автоматизованих робочих місць через використання лише одного комунікаційного інтерфейсного пристрою для зв'язку нижнього рівня системи із стільниковою комунікаційною мережею. Окрім цього, створення проміжного рівня в системі керування дозволить здійснювати різноманітні алгоритми групового керування нижнім рівнем системи, наприклад, зміну завдань або настроювань локальних керуючих пристроїв із місцевого пункту керування на основі виміряної, або отриманої ним інформації від нижнього чи верхнього рівня системи керування. Джерела інформації: 1. United States Patent №: US 6233635 B1, May 15, 2001. 2. Unіted States Patent №: US 7010294 B1, Mar. 7, 2006. 3. United States Patent №: US 6823239 B2, Nov. 23, 2004. 5 Комп’ютерна верстка А. Рябко 43217 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
