Увідний засіб для сенсорних ємнісних дисплеїв

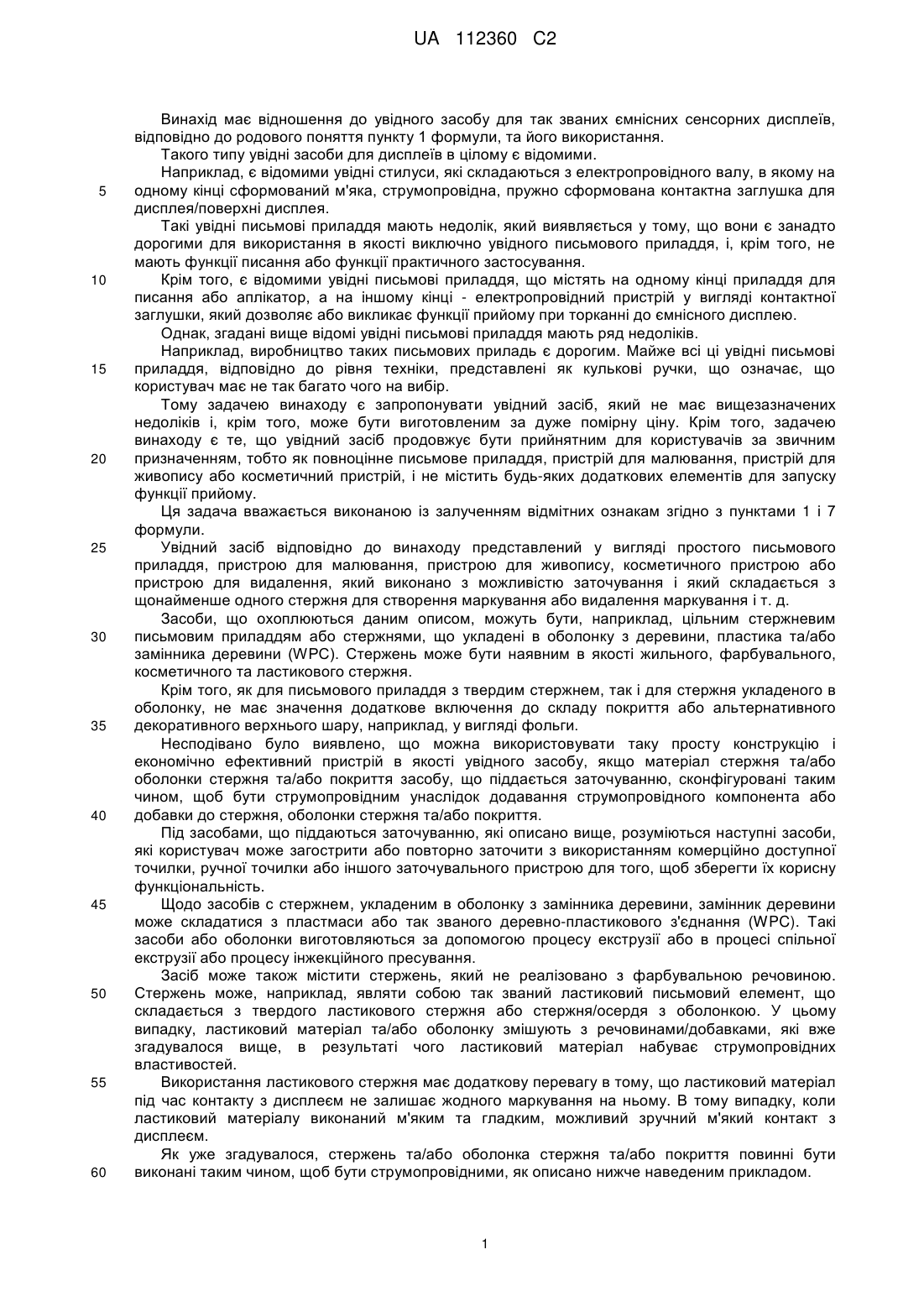

Реферат: Винахід стосується увідного засобу 1 для ємнісних сенсорних екранів, в якому засобом є просте письмове приладдя, або в якому засіб містить стержень, оболонку та покриття, і в якому стержень, оболонка та/або покриття виконані з можливістю електропровідності. UA 112360 C2 (12) UA 112360 C2 UA 112360 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до увідного засобу для так званих ємнісних сенсорних дисплеїв, відповідно до родового поняття пункту 1 формули, та його використання. Такого типу увідні засоби для дисплеїв в цілому є відомими. Наприклад, є відомими увідні стилуси, які складаються з електропровідного валу, в якому на одному кінці сформований м'яка, струмопровідна, пружно сформована контактна заглушка для дисплея/поверхні дисплея. Такі увідні письмові приладдя мають недолік, який виявляється у тому, що вони є занадто дорогими для використання в якості виключно увідного письмового приладдя, і, крім того, не мають функції писання або функції практичного застосування. Крім того, є відомими увідні письмові приладдя, що містять на одному кінці приладдя для писання або аплікатор, а на іншому кінці - електропровідний пристрій у вигляді контактної заглушки, який дозволяє або викликає функції прийому при торканні до ємнісного дисплею. Однак, згадані вище відомі увідні письмові приладдя мають ряд недоліків. Наприклад, виробництво таких письмових приладь є дорогим. Майже всі ці увідні письмові приладдя, відповідно до рівня техніки, представлені як кулькові ручки, що означає, що користувач має не так багато чого на вибір. Тому задачею винаходу є запропонувати увідний засіб, який не має вищезазначених недоліків і, крім того, може бути виготовленим за дуже помірну ціну. Крім того, задачею винаходу є те, що увідний засіб продовжує бути прийнятним для користувачів за звичним призначенням, тобто як повноцінне письмове приладдя, пристрій для малювання, пристрій для живопису або косметичний пристрій, і не містить будь-яких додаткових елементів для запуску функції прийому. Ця задача вважається виконаною із залученням відмітних ознакам згідно з пунктами 1 і 7 формули. Увідний засіб відповідно до винаходу представлений у вигляді простого письмового приладдя, пристрою для малювання, пристрою для живопису, косметичного пристрою або пристрою для видалення, який виконано з можливістю заточування і який складається з щонайменше одного стержня для створення маркування або видалення маркування і т. д. Засоби, що охоплюються даним описом, можуть бути, наприклад, цільним стержневим письмовим приладдям або стержнями, що укладені в оболонку з деревини, пластика та/або замінника деревини (WPC). Стержень може бути наявним в якості жильного, фарбувального, косметичного та ластикового стержня. Крім того, як для письмового приладдя з твердим стержнем, так і для стержня укладеного в оболонку, не має значення додаткове включення до складу покриття або альтернативного декоративного верхнього шару, наприклад, у вигляді фольги. Несподівано було виявлено, що можна використовувати таку просту конструкцію і економічно ефективний пристрій в якості увідного засобу, якщо матеріал стержня та/або оболонки стержня та/або покриття засобу, що піддається заточуванню, сконфігуровані таким чином, щоб бути струмопровідним унаслідок додавання струмопровідного компонента або добавки до стержня, оболонки стержня та/або покриття. Під засобами, що піддаються заточуванню, які описано вище, розуміються наступні засоби, які користувач може загострити або повторно заточити з використанням комерційно доступної точилки, ручної точилки або іншого заточувального пристрою для того, щоб зберегти їх корисну функціональність. Щодо засобів с стержнем, укладеним в оболонку з замінника деревини, замінник деревини може складатися з пластмаси або так званого деревно-пластикового з'єднання (WPC). Такі засоби або оболонки виготовляються за допомогою процесу екструзії або в процесі спільної екструзії або процесу інжекційного пресування. Засіб може також містити стержень, який не реалізовано з фарбувальною речовиною. Стержень може, наприклад, являти собою так званий ластиковий письмовий елемент, що складається з твердого ластикового стержня або стержня/осердя з оболонкою. У цьому випадку, ластиковий матеріал та/або оболонку змішують з речовинами/добавками, які вже згадувалося вище, в результаті чого ластиковий матеріал набуває струмопровідних властивостей. Використання ластикового стержня має додаткову перевагу в тому, що ластиковий матеріал під час контакту з дисплеєм не залишає жодного маркування на ньому. В тому випадку, коли ластиковий матеріалу виконаний м'яким та гладким, можливий зручний м'який контакт з дисплеєм. Як уже згадувалося, стержень та/або оболонка стержня та/або покриття повинні бути виконані таким чином, щоб бути струмопровідними, як описано нижче наведеним прикладом. 1 UA 112360 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відносно цього вже було зазначено, що письмове приладдя відповідно до винаходу може бути використаним для запуску функції прийому, використовуючи або наконечник або кінець, протилежний наконечнику. Якщо функція прийому повинна бути включена наконечником, наконечник повинен бути сконфігурований так, щоб проводити струм, як тільки наконечник дотикається до дисплея. Таким чином досягається дуже точне виконання функції запуску. В кінці, протилежному наконечнику увідного засобу може бути застосовано ковзаючий лак таким чином, що увідний засіб може ковзати м'яко по дисплею. Ковзаючий лак може бути сконфігурований щоб проводити струм, але це не є обов'язковим. У разі наявності струмопровідності непровідні області з'єднуються таким чином, щоб програмна функція кута атаки/позиційного кута увідного засобу відносно дисплея ставала незалежною. Ковзаючий лак слід розглядати в якості покриття, що наявне на заточеному приладді для писання, відомого в якості так званого захисною ковпачка. Стержень, оболонка та/або покриття виготовлені струмопровідними шляхом додаванням деяких добавок. Ці добавки включають в себе внутрішню електропровідність. Прикладами таких добавок є графіт, вуглецеві волокна, струмопровідна сажа, металеві волокна, "вуглецеві нанотрубки", мідні пігменти, посріблені мідні пігменти та/або срібний порошок. Для того щоб відтворити стержень, оболонку, покриття та/або струмопровідні елементи, до їх матеріалів можуть бути додані так звані антистатичні агенти. Антистатичним агентам властивий вплив на запобігання або ослаблення статичного заряду об'єктів. Причому, повинна бути відмінність між внутрішніми і зовнішніми антистатичними агентами. Такі агенти можуть бути, наприклад, введені як усередину у вигляді металевих дротів, так і розміщені ззовні шляхом випаровування у вигляді металевого порошку. Прикладом струмопровідної оболонки є струмопровідний замінник деревини, відомий як деревно-пластикове з'єднання (WPC) з DE 102008034013 А1 (рівень техніки), і який може бути струмопровідним внаслідок додавання графітового порошку в кількості від 5 до 50 відсотків по вазі, переважно, щонайменше від 10 до 40 відсотків по вазі. Матеріал замінника деревини відповідно до рівня техніки складається з таких компонентів: 15-30 відсотків по вазі, щонайменше одного полімерного сполучного агенту, 50-80 відсотків по вазі, щонайменше одного органічного наповнювача, 0-20 відсотків по вазі, щонайменше одного неорганічного наповнювача, 0,5-5 відсотків по вазі, щонайменше одного сполучного агента, 1-30 відсотків по вазі, щонайменше одного воску, 0-10 відсотків по вазі, щонайменше одного кольорового пігменту і 0-10 відсотків по вазі, щонайменше однієї неорганічної добавки. Фактичний показовий варіант втілення для замінника деревини на основі поліолефіну має в своєму складі наступне: 60 відсотків по вазі деревної муки, 12 відсотків по вазі графіту, 4 відсотки по вазі воску (амідний віск), 2 відсотки по вазі неорганічної добавки (стеаринова кислота), 21 відсоток по вазі поліолефіни, 1 відсоток по вазі сполучної речовини (щеплений співполімеризацією поліпропілен з малеїновим ангідридом). Несподівано було виявлено зручним те, що додавання струмопровідної добавки не обмежує можливості заточки в комерційно доступних заточках. Було забезпечено виконання так званого моменту заточки менше, ніж 10 Нсм. Всі звичайні властивості відомих так званих письмових приладь, укладених в дерев'яну оболонку, залишені без обмежень. Якщо замість WPC використовується чистий пластик в якості оболонкового матеріалу, пластик також повинен мати струмопровідну добавку, яка додається до нього. 14 Стандартні пластики мають електричний опір приблизно 10 Ом. При додаванні добавки 2 для досягнення електропровідності, ця величина може бути знижена до 10 Ом Струмопровідним пластиком є, наприклад, комерційний продукт під назвою GraviTech GRV PP-0030-IO Black FD by Messrs. POLYONE. Стержні можуть бути реалізовані як жильні, фарбувальні, ластикові або косметичні стержні або крейда. Струмопровідний жильний кабель, як відомо фахівцям з рівня техніки, може складатися з наступного: Графіт 50 % по вазі 2 UA 112360 C2 5 10 15 20 25 30 35 40 45 50 55 60 Клей 40 % по вазі Добавка 1 % по вазі Вкраплення 9 % по вазі В якості прикладу, сполучений полімерами стержень графіту повинен також, як було зазначено вище, бути застосованим в комерційно доступних твердих стержнях письмових приладь. Графіт 70 % по вазі, Полімер (PS) 20 % по вазі, Добавка 1 % по вазі, Віск 9 % по вазі. Як приклад для струмопровідного синього фарбувального стержня може бути зазначений нижченаведений склад. У цьому випадку посріблені мідні пігменти виконують функцію струмопровідної добавки. 1,5 % по вазі пігмент синій, 39 % по вазі нітрид бору, 16 % по вазі посріблені мідні пігменти, 5 % по вазі стеарат кальцію, 7 % по вазі стеаринова кислота, 5 % по вазі карбоксиметил целюлози. 8 % по вазі слюда, 16,5 % по вазі тальк. Для того, щоб реалізувати загальновживані ластикові стержні або ластикові наконечники струмопровідними, вони можуть мати додану до їх складу добавку графіту. Загальна формула для струмопровідного ластикового з'єднання може являти собою, наприклад: Полімер від 15 до 90 % по вазі, Неорганічні наповнювачі від 0 до 80 % по вазі, Масла від 0 до 10 % по вазі, Графіт від 10 до 50 % по вазі. Полімери, використовувані в даному випадку, можуть бути з SEBS, SBS, EPDM/PP або суміші з них, та/або з поліолефінів, акрилатів або поліуретану (PUR). Класичними наповнювачами є крейда, тальк та/або каолін. Як приклад для струмопровідного косметичного стержня може бути зазначено стержень для підводки очей, до складу якого входять: 8 % по вазі стеарат літію, 20 % по вазі ізопропіл міристат, 11 % по вазі гідрогенізовані гліцериди ядра пальмового горіха, 45 % по вазі пігмент синій, 0,5 % по вазі пантенол, 0,5 % по вазі пропілпарабен, 15 % по вазі порошок срібла. Ця формула є модифікованою формулою відповідно до DE 202005021251 U1, де електропровідність була досягнута шляхом додавання/включення срібного порошку. Під покриттям розуміють тонкі фарбові або лакофарбові покриття або тонкі покриття з фольги, які в основному служать для декоративних цілей або поверхневого ущільнення. Як приклад, струмопровідне лакофарбове покриття має наступні компоненти: Нитроцеллюлоза 18 % по вазі, Пом'якшувач 6 % по вазі, Смоли 6 % по вазі, Акрілат 6 % по вазі, Графіт 12 % по вазі, Неорганічний наповнювачі 20 % по вазі, Органічні добавки 0,5 % по вазі, Розчинник (VOC) решта з 100 % по вазі. Покриття з фольги також можуть набувати або утворювати струмопровідність. Як приклад, може бути згаданим продукт під назвою "Alufin" від Messrs Kurz. Така тиснена фольга металізована алюмінієм. Несподівано було також виявлено, що між струмопровідно реалізованим стержнем, оболонкою та/або покриттям, і рукою користувача не має створюватись прямий контакт або безперервний струмопровідний перехід. Цілком можливо створювати розрив електричного кола 3 UA 112360 C2 5 10 15 20 25 30 35 40 45 50 у вигляді діелектрика, в якому в якості конденсатора, утвореного для забезпечення досить великого зсуву заряду під час контакту користувача з дисплеєм через увідний засіб для того, щоб викликати функцію вводу на планшеті. Як приклад увідного засобу може бути згаданий й такий, в якому як стержень, так і оболонка, є струмопровідними, але відсутнє тонке лакофарбове покриття. Функція введення діє без обмежень. Винахід тепер буде пояснено більш детально з посиланням на креслення 1-3. Фіг. 1: увідний засіб, що складається зі стержня з оболонкою стержня, а також покриття; Фіг. 2: увідний засіб, що складається зі стержня та оболонки стержня; Фіг. 3: увідний пристрій, що складається з стержня. Фіг. 1 показує увідний засіб 1, який містить стержень 112 з основною стержня 113 і покриття 118. У варіанті здійснення показано, що основа 113 і стержень 112, виконані таким чином, щоб бути електропровідним. Тонке покриття 118 може бути, але не обов'язково повинно бути, виконаним з можливістю електропровідності. У випадку, якщо покриття 118 не сконфігуровано, щоб бути електропровідним, утворюють конденсатор/діелектрик, не показаний у прикладі, між рукою користувача і увідним засобом 1. Зміщення зарядів при контакті з планшетом достатньо для досягнення або включення функції прийому, так як у тонких покриттів 118 ємність дуже висока. Оскільки в цьому варіанті втілення стержень 112 і також наконечник 117 сконфігуровані так, щоб бути струмопровідними, функція прийому може бути викликаною в планшеті і за допомогою наконечника 117, а також через кінець, протилежному наконечнику. Фіг. 2 показує і описує альтернативну реалізацію увідного письмового приладдя 1, яке містить стержень 112 з оболонкою 113. Фіг. 3 показує увідний засіб 1, який виконаний у вигляді кулькової ручки 11. Стержень 112 в цьому варіанті втілення проходить по всьому поперечному перерізу письмового приладдя 11. Не показаний у прикладі користувач контактує з поверхнею планшета через увідний засіб і, таким чином, встановлює електропровідне з'єднання між планшетом та рукою користувача. Це призводить до зміщення заряду, тим самим викликаючи функцію прийому на планшеті або планшетному ПК. Наприкінці протилежної наконечника 117 застосовується ковзаючий лаковий шар 119, який в даному варіанті втілення сконфігурований не струмопровідним. Такі увідні засоби призначені для використання на ємнісних сенсорних дисплеях так званих планшетних комп'ютерів або смартфонів. Засіб є простим письмовим приладдям, в якому просте письмове приладдя виконано з можливістю заточуватися, в якому засіб представлений у вигляді стержня, або в якому засіб представлений у вигляді стержня з покриттям, або в якому засіб представлений у вигляді стержня з оболонкою, або в якому засіб містить стержень, оболонку і покриття. Стержень, оболонка та/або покриття сконфігуровані так, щоб бути електропровідними. Стержень, оболонка та/або покриття містять струмопровідні компоненти або добавки, в яких ці добавки присутні у вигляді графіту, вуглецевого волокна, струмопровідної сажі, металевих волокон, "вуглецевих нанотрубок", мідних пігментів, посріблених мідних пігменти та/або срібного порошку. ПЕРЕЛІК ПОЗНАЧЕНЬ 1 увідний засіб 11 просте письмове приладдя 112 стержень 113 оболонка 117 наконечник 118 покриття 119 ковзаючий лак ФОРМУЛА ВИНАХОДУ 55 60 1. Увідний засіб для ємнісних сенсорних дисплеїв, в якому засіб є простим письмовим приладдям, в якому просте письмове приладдя виконано з можливістю заточуватися, який відрізняється тим, що засіб представлений у вигляді стержня або представлений у вигляді стержня з покриттям, або представлений у вигляді стержня з оболонкою, 4 UA 112360 C2 5 10 15 або містить стержень, оболонку і покриття, у якому стержень, оболонка та/або покриття сконфігуровані так, щоб бути електропровідними. 2. Засіб за п. 1, який відрізняється тим, що основа виконана з пластику та/або замінника деревини (WPC). 3. Засіб за п. 1, який відрізняється тим, що стержень сконфігурований як жильний, фарбувальний, косметичний або ластиковий стержень. 4. Засіб за будь-яким з пп. 1-3, який відрізняється тим, що стержень, оболонка та/або покриття містять електропровідні компоненти або добавки, і в якому добавки присутні у вигляді графіту, вуглецевого волокна, струмопровідної сажі, металевих волокон, "вуглецевих нанотрубок", мідних пігментів, посріблених мідних пігментів та/або срібного порошку. 5. Засіб за будь-яким з пп. 1 або 4, який відрізняється тим, що стержень, оболонка та/або покриття містять так звані антистатичні агенти як добавки. 6. Засіб за будь-яким з пп. 1 або 4, який відрізняється тим, що електропровідне покриття представлене у вигляді шару фарби або шару фольги. 7. Застосування засобу за п. 1 для ємнісних сенсорних екранів так званих планшетних комп'ютерів або смартфонів. 5 UA 112360 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
