Узв-аеротенк-пробіотик з локальним газонасиченням aero-probiotic-28

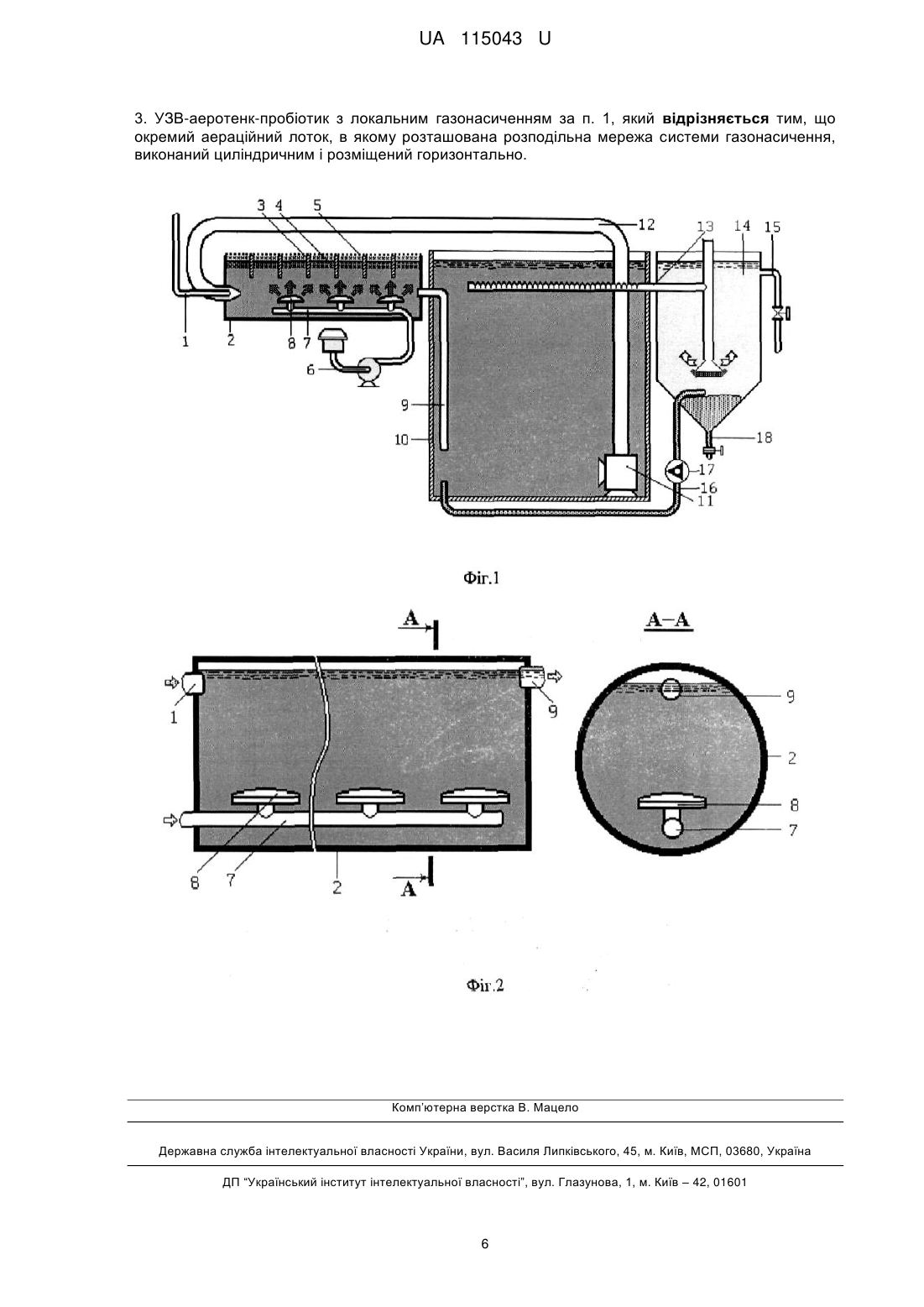

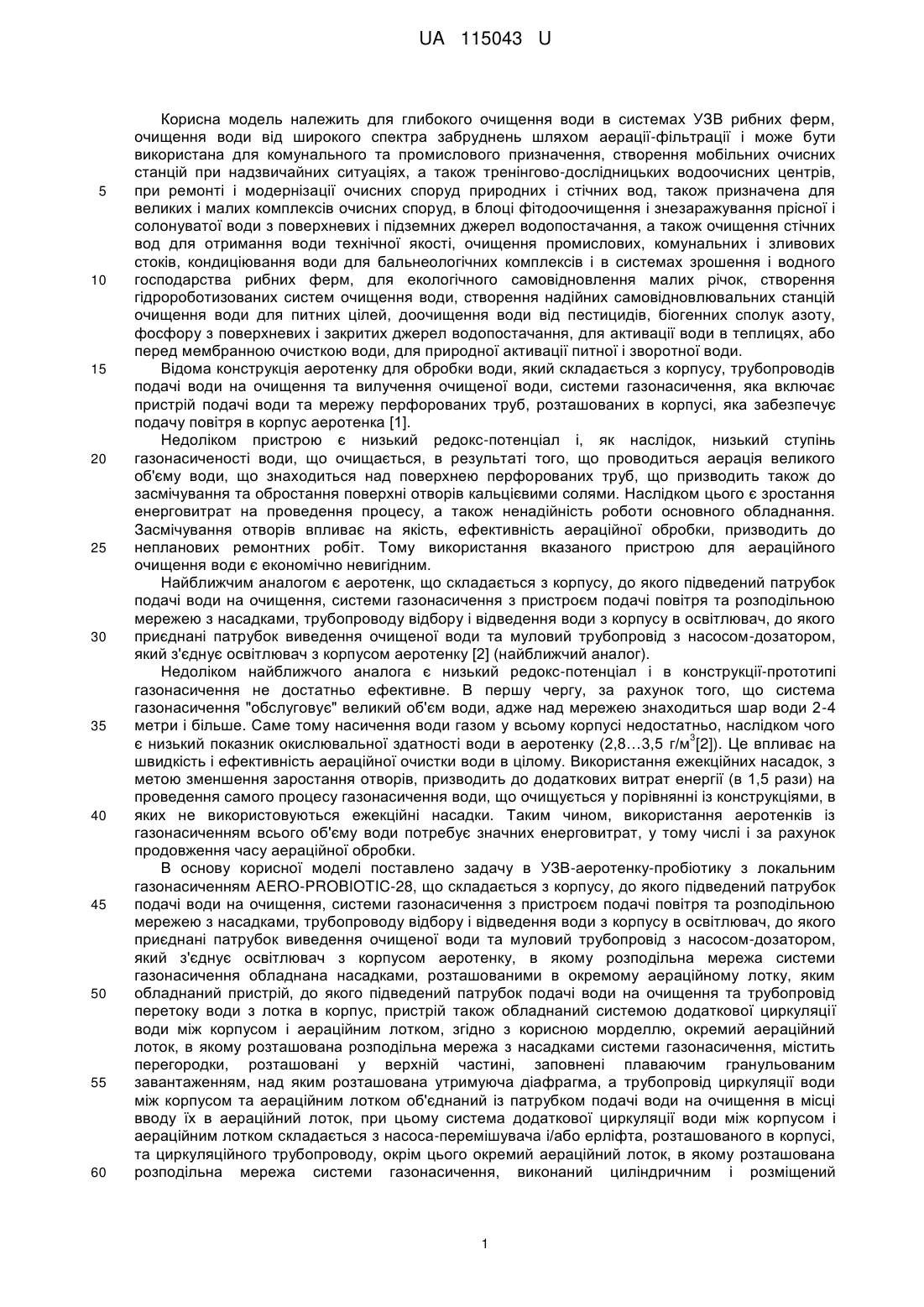

Реферат: УЗВ-аеротенк-пробіотик з локальним газонасиченням складається з корпусу, до якого підведений патрубок подачі води на очищення, системи газонасичення з пристроєм подачі повітря та розподільною мережею з насадками, трубопроводу відбору і відведення води з корпусу в освітлювач, до якого приєднані патрубок виведення очищеної води та муловий трубопровід з насосом-дозатором, який з'єднує освітлювач з корпусом аеротенку. Розподільна мережа системи газонасичення обладнана насадками, розташованими в окремому аераційному лотку, яким обладнаний пристрій, до якого підведений патрубок подачі води на очищення та трубопровід перетоку води з лотка в корпус. Пристрій також обладнаний системою додаткової циркуляції води між корпусом і аераційним лотком. UA 115043 U (12) UA 115043 U UA 115043 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить для глибокого очищення води в системах УЗВ рибних ферм, очищення води від широкого спектра забруднень шляхом аерації-фільтрації і може бути використана для комунального та промислового призначення, створення мобільних очисних станцій при надзвичайних ситуаціях, а також тренінгово-дослідницьких водоочисних центрів, при ремонті і модернізації очисних споруд природних і стічних вод, також призначена для великих і малих комплексів очисних споруд, в блоці фітодоочищення і знезаражування прісної і солонуватої води з поверхневих і підземних джерел водопостачання, а також очищення стічних вод для отримання води технічної якості, очищення промислових, комунальних і зливових стоків, кондиціювання води для бальнеологічних комплексів і в системах зрошення і водного господарства рибних ферм, для екологічного самовідновлення малих річок, створення гідророботизованих систем очищення води, створення надійних самовідновлювальних станцій очищення води для питних цілей, доочищення води від пестицидів, біогенних сполук азоту, фосфору з поверхневих і закритих джерел водопостачання, для активації води в теплицях, або перед мембранною очисткою води, для природної активації питної і зворотної води. Відома конструкція аеротенку для обробки води, який складається з корпусу, трубопроводів подачі води на очищення та вилучення очищеної води, системи газонасичення, яка включає пристрій подачі води та мережу перфорованих труб, розташованих в корпусі, яка забезпечує подачу повітря в корпус аеротенка [1]. Недоліком пристрою є низький редокс-потенціал і, як наслідок, низький ступінь газонасиченості води, що очищається, в результаті того, що проводиться аерація великого об'єму води, що знаходиться над поверхнею перфорованих труб, що призводить також до засмічування та обростання поверхні отворів кальцієвими солями. Наслідком цього є зростання енерговитрат на проведення процесу, а також ненадійність роботи основного обладнання. Засмічування отворів впливає на якість, ефективність аераційної обробки, призводить до непланових ремонтних робіт. Тому використання вказаного пристрою для аераційного очищення води є економічно невигідним. Найближчим аналогом є аеротенк, що складається з корпусу, до якого підведений патрубок подачі води на очищення, системи газонасичення з пристроєм подачі повітря та розподільною мережею з насадками, трубопроводу відбору і відведення води з корпусу в освітлювач, до якого приєднані патрубок виведення очищеної води та муловий трубопровід з насосом-дозатором, який з'єднує освітлювач з корпусом аеротенку [2] (найближчий аналог). Недоліком найближчого аналога є низький редокс-потенціал і в конструкції-прототипі газонасичення не достатньо ефективне. В першу чергу, за рахунок того, що система газонасичення "обслуговує" великий об'єм води, адже над мережею знаходиться шар води 2-4 метри і більше. Саме тому насичення води газом у всьому корпусі недостатньо, наслідком чого 3 є низький показник окислювальної здатності води в аеротенку (2,8…3,5 г/м [2]). Це впливає на швидкість і ефективність аераційної очистки води в цілому. Використання ежекційних насадок, з метою зменшення заростання отворів, призводить до додаткових витрат енергії (в 1,5 рази) на проведення самого процесу газонасичення води, що очищується у порівнянні із конструкціями, в яких не використовуються ежекційні насадки. Таким чином, використання аеротенків із газонасиченням всього об'єму води потребує значних енерговитрат, у тому числі і за рахунок продовження часу аераційної обробки. В основу корисної моделі поставлено задачу в УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28, що складається з корпусу, до якого підведений патрубок подачі води на очищення, системи газонасичення з пристроєм подачі повітря та розподільною мережею з насадками, трубопроводу відбору і відведення води з корпусу в освітлювач, до якого приєднані патрубок виведення очищеної води та муловий трубопровід з насосом-дозатором, який з'єднує освітлювач з корпусом аеротенку, в якому розподільна мережа системи газонасичення обладнана насадками, розташованими в окремому аераційному лотку, яким обладнаний пристрій, до якого підведений патрубок подачі води на очищення та трубопровід перетоку води з лотка в корпус, пристрій також обладнаний системою додаткової циркуляції води між корпусом і аераційним лотком, згідно з корисною морделлю, окремий аераційний лоток, в якому розташована розподільна мережа з насадками системи газонасичення, містить перегородки, розташовані у верхній частині, заповнені плаваючим гранульованим завантаженням, над яким розташована утримуюча діафрагма, а трубопровід циркуляції води між корпусом та аераційним лотком об'єднаний із патрубком подачі води на очищення в місці вводу їх в аераційний лоток, при цьому система додаткової циркуляції води між корпусом і аераційним лотком складається з насоса-перемішувача і/або ерліфта, розташованого в корпусі, та циркуляційного трубопроводу, окрім цього окремий аераційний лоток, в якому розташована розподільна мережа системи газонасичення, виконаний циліндричним і розміщений 1 UA 115043 U 5 10 15 20 25 30 35 40 45 50 55 60 горизонтально, забезпечити підвищення редокс-потенціалу і питомої окислювальної здатності повітря. Поставлена задача вирішується УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28, що складається з корпусу, до якого підведений патрубок подачі води на очищення, системи газонасичення з пристроєм подачі повітря та розподільною мережею з насадками, трубопроводу відбору і відведення води з корпусу в освітлювач, до якого приєднані патрубок виведення очищеної води та муловий трубопровід з насосом-дозатором, який з'єднує освітлювач з корпусом аеротенку, шляхом того, що розподільна мережа системи газонасичення обладнана насадками, розташованими в окремому аераційному лотку, яким обладнаний пристрій, до якого підведений патрубок подачі води на очищення та трубопровід перетоку води з лотка в корпус, пристрій також обладнаний системою додаткової циркуляції води між корпусом і аераційним лотком. Згідно з корисною моделлю, окремий аераційний лоток, в якому розташована розподільна мережа з насадками системи газонасичення, містить перегородки, розташовані у верхній частині, заповнені плаваючим гранульованим завантаженням, над яким розташована утримуюча діафрагма, а трубопровід циркуляції води між корпусом та аераційним лотком об'єднаний із патрубком подачі води на очищення в місці вводу їх в аераційний лоток, при цьому, система додаткової циркуляції води між корпусом і аераційним лотком складається з насоса-перемішувача і/або ерліфта, розташованого в корпусі, та циркуляційного трубопроводу. Згідно з корисною моделлю, в конструкції УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 окремий аераційний лоток, в якому розташована розподільна мережа системи газонасичення, виконаний циліндричним і розміщений горизонтально. Завдяки обладнанню розподільної мережі системи газонасичення насадками однопровідної дії досягається односторонній вихід газу (повітря) в воду, що очищається, і запобігає можливому проникненню води в трубопроводи мережі газонасичення, що перешкоджає заростанню отворів відкладеннями. Додаткове обладнання пристрою аераційним лотком, до якого підведений патрубок подачі води на очищення, із розташуванням розподільної мережі системи газонасичення в аераційному лотку, дозволяє проводити ефективне газонасичення води вже при введені її в корпус аеротенку таким чином, що щільність повітря, приведеної до маси води, що подається на очищення є суттєво вищою у порівнянні із конструкціями відомих аеротенків. За рахунок цього досягається підвищення питомої окислювальної здатності повітря, результатом чого є прискорення процесу окислення забруднень, якими збагачена вода із подальшим їх вилученням в корпусі аеротенку, куди вода потрапляє по трубопроводу перетоку з лотка та осадженні забруднень в освітлювачі. Обладнання пристрою додатковою системою циркуляції води між корпусом і аераційним лотком, котра складається із насоса-перемішувача, розташованого в корпусі та трубопроводу, дозволяє підтримувати високий рівень газонасичення води в корпусі аеротенку, що забезпечує 3 стабільність значень окислювальної здатності повітря на рівні 5-6 г/м . Насос-перемішувач із трубопроводом створюють умови багаторазової аераційної обробки при оптимальних режимних параметрах, що гарантує високу ефективність очищення води від домішок. Виконання аераційного лотка, в якому розташована розподільна мережа з насадками системи газонасичення з перегородками, котрі розташовані у верхній частині, простір між якими заповнений плаваючим гранульованим завантаженням, сприяє розчиненню кисню повітря в воді за рахунок "напівпрозорості" поверхні над водою, чим перешкоджає швидкому виходу нерозчиненого повітря з води, а також за рахунок додаткової турбулізації потоку води, який проходить крізь псевдофільтраційний шар. Для утримання плаваючого завантаження в просторі між перегородками призначена утримуюча діафрагма. Цьому процесу сприяє об'єднання в місці вводу в аераційний лоток трубопроводу циркуляції води між корпусом та аераційним лотком із патрубком подачі води на очищення, що також створює не тільки необхідний рівень турбулентності протікання води для покращення процесу аерації, але й ефект ежектування потоку води, що подається насосом-перемішувачем з корпусу в лоток, що сприяє оптимізації енерговитрат при експлуатації обладнання. Плаваюче завантаження може бути використане також як утримуюча конструкція для кореневої системи рослин-мікрофітів, при створенні системи комплексної обробки із застосуванням фітоконтактного методу. Економічний режим аерації може бути реалізований при виконанні лотка, в якому розташована розподільна мережа системи газонасичення, у вигляді циліндричного каналу. Це дозволяє максимально локалізувати процес газонасичення об'ємом лотка, а також проводити, 2 UA 115043 U 5 10 15 20 25 30 35 40 45 50 55 при необхідності, аерацію під високим тиском. Це також сприяє прискоренню процесу газонасичення і зростанню, за рахунок цього, питомій окислювальній здатності повітря. На фіг. 1 наведена принципова схема УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28. На фіг. 2 зображений варіант виконання аераційного лотка у вигляді циліндричного каналу УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28. УЗВ-аеротенк-пробіотик з локальним газонасиченням AERO-PROBIOTIC-28 складається з патрубка подачі води на очищення 1, аераційного лотка 2 (трубчатого, фіг. 2), який містить перегородки 3 та плаваюче гранульоване завантаження 4, котрим заповнений простір між перегородками, завантаження зверху утримується діафрагмою 5, систему газонасичення, яка включає пристрій подачі повітря 6, розподільну мережу 7 із насадками однопровідної дії 8, розташованими в лотку, трубопровід перетоку 9 води з лотка в корпус 10, систему додаткової циркуляції води між корпусом і аераційним лотком, котра включає насос-перемішувач 11, розташований в корпусі та трубопровід 12 (який може бути об'єднаний із патрубком подачі води на очищення 1 в місці вводу їх в аераційний лоток 2), трубопровід 13 відбору і відведення води з корпусу в освітлювач 14, до якого приєднані патрубок виведення очищеної води 15 та муловий трубопровід 16 з насосом-дозатором 17, а також патрубок вилучення осаду 18. УЗВ-аеротенк-пробіотик з локальним газонасиченням AERO-PROBIOTIC-28 працює наступним чином. По патрубку 1 подається вода на очищення, в аераційний лоток 2 (може бути виконаний у вигляді труби, фіг. 2), проходячи по лотку, за допомогою системи газонасичення, зокрема пристрою подачі повітря 6, розподільної мережі 7 із насадками однопровідної дії 8, вода піддається процесу інтенсивної аерації, насичується киснем. Якості аерації сприяє те, що лоток містить перегородки 3, котрі розташовані у його верхній частині, простір між якими заповнений плаваючим гранульованим завантаженням 4, і утримується діафрагмою 5, сприяє розчиненню кисню повітря в воді за рахунок "прикриття" поверхні води псевдофільтраційним шаром, що перешкоджає швидкому виходу нерозчиненого повітря з води, а також за рахунок додаткової турбулізації потоку води при її протіканні по лотку. В аераційному лотку вода насичується киснем повітря із високим значенням питомої окислювальної здатності (>4) і по трубопроводу перетоку 9 води з аераційного лотка надходить в корпус 10, в якому провадиться інтенсивний процес окислення і коагулювання домішкових включень із переведенням їх у зважений стан, при цьому процес провадиться з використанням активного мулу. За допомогою системи додатковоїциркуляції води між корпусом і аераційним лотком з корпусу 10 частина води відбирається насосом-перемішувачем 11 і по трубопроводу 12 подається назад на вхід в аераційний лоток 2 для підтримання стабільності питомої окислювальної здатності повітря, що знаходиться у водному середовищі. При цьому трубопровід 12 може бути об'єднаний із патрубком подачі води на очищення 1 в місці вводу їх в аераційний лоток 2, при цьому таке їх об'єднання працює як ежектор для потоку з корпусу 10. Вода, за допомогою обробки її активним мулом у поєднанні із інтенсивним процесом окислення і коагулювання забруднень, які переходять у зважений стан і далі із водою по трубопроводу відбору і відведення води 13, перетікає в освітлювач 14, в якому відбувається осадження домішок, освітлення води і виведення їх з пристрою по патрубку виведення очищеної води 15. Для відновлення та підтримання оптимальної кількості активного мулу в корпусі 10 з освітлювача періодично відбирається його частина і подається в корпус 10 по муловому трубопроводу 16 за допомогою насоса-дозатора 17. З освітлювача осад видаляється по патрубку вилучення осаду 18. В УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28 новим є рішення процесу газонасичення, яке проводиться в аераційному лотку, розташованому відокремлено від основного корпусу пристрою. Новим також є поєднання проточного аерування води із її протіканням крізь шар плаваючого завантаження, що знаходиться між перегородками, якими обладнаний аераційний лоток. Це призводить до більш інтенсивного газонасичення води, що подається на очистку, підвищення параметру питомої окислювальної здатності повітря, за рахунок чого вода очищається за більш короткий час і, що не менш важливо, з меншими енерговитратами при реалізації такої технології, адже потребує меншого напору повітря, що подається пристроєм подачі повітря у порівнянні з традиційними аеротенками із метровими шарами води, розташованими над отворами аераційної системи. Обладнання запропонованого УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 насадками однопровідної дії сприяє стабільності і довговічності роботи обладнання, перешкоджає можливому засміченню отворів системи газонасичення. 3 UA 115043 U 5 10 15 20 25 30 35 40 45 50 55 Додаткове обладнання запропонованого УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 системою циркуляції води між корпусом і аераційним лотком створює умови стабільності параметрів процесу аераційного масообміну. Пристрій, що пропонується в корисній моделі, УЗВ-аеротенк-пробіотик з локальним газонасиченням AERO-PROBIOTIC-28, відрізняється від відомих меншими енерговитратами при його експлуатації, тому собівартість очищення промислових та каналізаційних стоків буде нижчою у порівнянні із пристроями аналогічного призначення. Корисна модель може бути реалізована і на діючих об'єктах шляхом їх реконструкції, яка буде полягати тільки в додатковому влаштуванні вказаних елементів, а тому не потребує значних витрат і часу для впровадження. Практичне використання запропонованого УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 дозволить суттєво скоротити експлуатаційні витрати проведення процесу очищення, а впровадження не потребує капітальної реконструкції існуючих споруд, або ґрунтовної переробки проектних документів при реалізації нових об'єктів. Корисна модель може бути використана для модернізації вже діючих аеротенків, біофільтрувальних станцій і фільтрів, при цьому, їх реконструкція не вимагатиме значних капіталовкладень, а впровадження суттєво покращить як технологічні параметри очистки природних і стічних вод, так і економічні показники експлуатації очисної споруди будь-якої продуктивності. Особливою відмінністю у запропонованому УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28 від способів і об'єктів аналогічного призначення є і застосування можливості періодичної аерації і періодичного внесення в воду іонованого повітря, що максимально наближує біофільтраційні процеси в активному мулі до таких, що проходять в природних умовах, в результаті чого одержується високоякісна вода, корисна для споживання із збільшеними показниками редокс-потенціалу. УЗВ-аеротенк-пробіотик з локальним газонасиченням AERO-PROBIOTIC-28 має і інші суттєві відмінності від способів і споруд аналогічного призначення, адже поєднання, послідовність кожного з елементів технологічних прийомів і пристроїв з введенням додаткових елементів дозволяють підвищити градієнт редокс-потенціалу Eh води до і після очищення, а також збільшити коефіцієнт утилізації вилучених забруднень, досягти якісних результатів, котрі базуються на використання природних механізмів активації води іонованим повітрям і відновлення речовин із отриманням супутніх корисних речовин і елементів замість баластного осаду забруднень, котрий потребує додаткової обробки, утилізації або безпечного зберігання, що реалізується відомими аналогами. Конструкція і технологічні рішення використання локальної і періодичної подачі повітря і активованої води в способі аерації води в УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28 у вигляді, наприклад, закритого самокерованого боксу, забезпечують збільшення градієнта редокс-потенціалу води і екологічно чисте біовилучення солей і іонів важких металів, а також біовилучення забруднень із отриманням аерозолів з іонованим повітрям і корисної водяної пари. Робота запропонованого УЗВ-аеротенку-пробіотика з локальним газонасиченням AEROPROBIOTIC-28 базується, в першу чергу, на збільшенні градієнту редокс-потенціалу води і використанні для цього активованої води, а також природних явищ мікробіологічного, фітомасообміну і мікробіологічного перетворення речовин, включаючи іони важких металів, і таким чином, що створює замкнутий цикл отримання чистої, освітленої і придатної для споживання води і речовин, котрі необхідні для використання, як то паливо, біогумус, білкову масу активного мулу та збагачення атмосфери киснем, створює безвідходну технологію, котра безпечна у використанні і гарантує підвищення градієнту редокс-потенціал Eh води до і після очищення, а також збільшення коефіцієнта утилізації вилучених забруднень. При цьому, в УЗВ-аеротенку-пробіотику з локальним газонасиченням AERO-PROBIOTIC-28 гарантовано досягається значне зниження енергетичних витрат на проведення очищення, а також, завдяки біосорбції і освітленню води в біореакторах-аеротенках, майже повне скорочення витрат хімічних реагентів на очищення води від іонів важких металів, що присутні в воді, особливо завдяки тому, що аерацію води ведуть циклічно і іонованим повітрям, іонованими аерозолями. Відмінністю УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 є екологічна і технологічна безпечність технології і простота експлуатації основного обладнання (аеротенків, біореакторі, біофільтрів, біофлотаторів) з гарантованим забезченням підвищення градієнта редокс-потенціалу води, а також, як наслідок, збільшенням коефіцієнту утилізації 4 UA 115043 U 5 10 15 20 25 30 35 40 45 50 55 вилучених забруднень і іонів важких металів, біогенних сполук азоту і фосфору завдяки тому, що аерацію води ведуть наприклад іонованим повітрям. Експлуатація пристроїв УЗВ-аеротенк-пробіотик з локальним газонасиченням AEROPROBIOTIC-28 відрізняється простотою і низькими експлуатаційними витратами, що впливає на надійність процесу і собівартість водопідготовки питної води з відкритих джерел водопостачання, а також переробки стічної води в технічну воду для її повторного використання, очищення і опріснення солонуватої води з відкритих джерел водопостачання і шахтних кар'єрів, а також каналів і каптажів. Річний економічний ефект від впровадження УЗВ-аеротенк-пробіотика з локальним газонасиченням AERO-PROBIOTIC-28 на очисних спорудах (аеротенках) природних і комунальних стічних вод населеного пункту, наприклад, з еквівалентним числом жителів 2 500 000 жителів в країнах індонезійського регіону, розрахунковою продуктивністю, наприклад, 150 3 000,0…300 000,0 м /добу може складати 54 000Д…107 000,0 тис. грн./рік (в еквіваленті 2,1600…4,280 млн. дол. США на рік) за рахунок значної економії електроенергії і реагентів (зменшення витрат електроенергії на 75…85 %), порівняно з аналогами і найближчим аналогом, при цьому, буде економитися чиста вода, створяться оптимальні умови глибокого очищення питних і фітоопріснення солонуватих вод з поверхневих джерел водопостачання і самодоочищення зворотних вод. Впровадження УЗВ-аеротенку-пробіотика з локальним газонасиченням AERO-PROBIOTIC28 може забезпечити глибоке очищення води в системах УЗВ рибних ферм, природну активацію води для фермерських потреб, вирощування зернових, рису, для тваринницьких господарств, для птахофабрик і бальнеологічних комплексів, санаторіїв і природного відновлення малих річок і закритих водойм, а також в системах водопостачання поселень питною водою з відкритих водойм. Створюються природні умови впровадження повністю автоматизованих комплексів фітобіологічного очищення води, забезпечення природного очищення і фітоопріснення солонуватої і поверхневої води від пестицидів, добрив і біогенних сполук азоту і фосфору, доочищення питної води з відкритих водойм від присутніх там гомеопатичних залишків ліків, гормонів, антибіотиків, ПАР, нафтопродуктів, присадок до палива і інших домішок техногенного походження, включаючи радіоактивні елементи і меркаптани, що присутні в воді з поверхневих джерел водопостачання, зливових і шахтних водах, самоочищення річок і штучних водойм. Джерела інформації: 1. Шифрин СМ., Бурцев В. П. Новый тип аэротенка-отстойника для биохимической очистки сточных вод. Исследования по водоснабжению и канализации. Сборник трудов ЛИСИ. - Л., 1966. - № 50. 2. Шифрин СМ., Мишуков Б. Г. Очистка сточных вод предприятий молочной промышленности. - "Пищевая промышленность", 1968. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. УЗВ-аеротенк-пробіотик з локальним газонасиченням, що складається з корпусу, до якого підведений патрубок подачі води на очищення, системи газонасичення з пристроєм подачі повітря та розподільною мережею з насадками, трубопроводу відбору і відведення води з корпусу в освітлювач, до якого приєднані патрубок виведення очищеної води та муловий трубопровід з насосом-дозатором, який з'єднує освітлювач з корпусом аеротенку, який відрізняється тим, що розподільна мережа системи газонасичення обладнана насадками, розташованими в окремому аераційному лотку, яким обладнаний пристрій, до якого підведений патрубок подачі води на очищення та трубопровід перетоку води з лотка в корпус, пристрій також обладнаний системою додаткової циркуляції води між корпусом і аераційним лотком. 2. УЗВ-аеротенк-пробіотик з локальним газонасиченням за п. 1, який відрізняється тим, що окремий аераційний лоток, в якому розташована розподільна мережа з насадками системи газонасичення, містить перегородки, розташовані у верхній частині, заповнені плаваючим гранульованим завантаженням, над яким розташована утримуюча діафрагма, а трубопровід циркуляції води між корпусом та аераційним лотком об'єднаний із патрубком подачі води на очищення в місці вводу їх в аераційний лоток, при цьому, система додаткової циркуляції води між корпусом і аераційним лотком складається з насоса-перемішувача і/або ерліфта, розташованого в корпусі, та циркуляційного трубопроводу. 5 UA 115043 U 3. УЗВ-аеротенк-пробіотик з локальним газонасиченням за п. 1, який відрізняється тим, що окремий аераційний лоток, в якому розташована розподільна мережа системи газонасичення, виконаний циліндричним і розміщений горизонтально. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
