Дитячий гімнастичний комплекс “лелека”

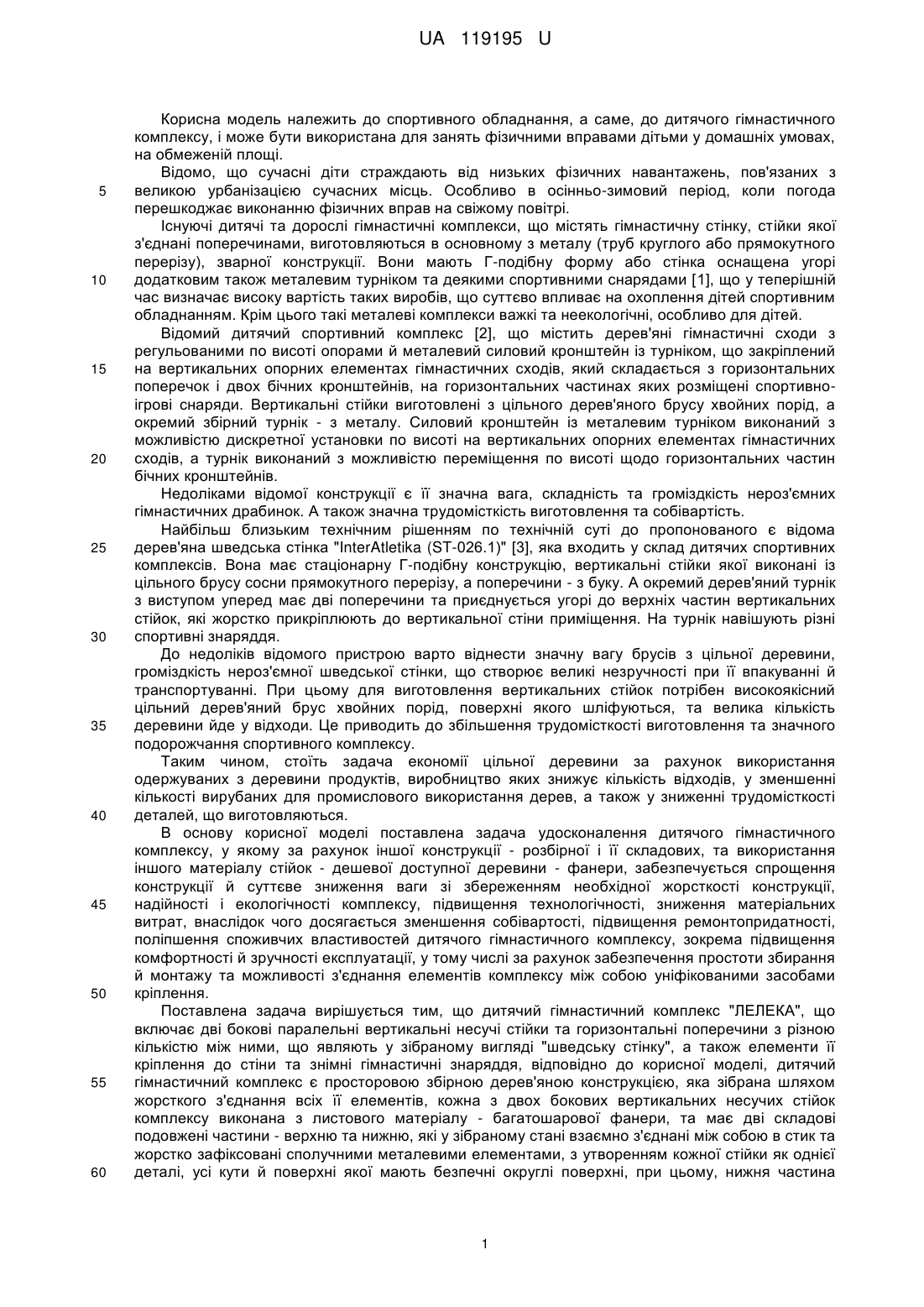

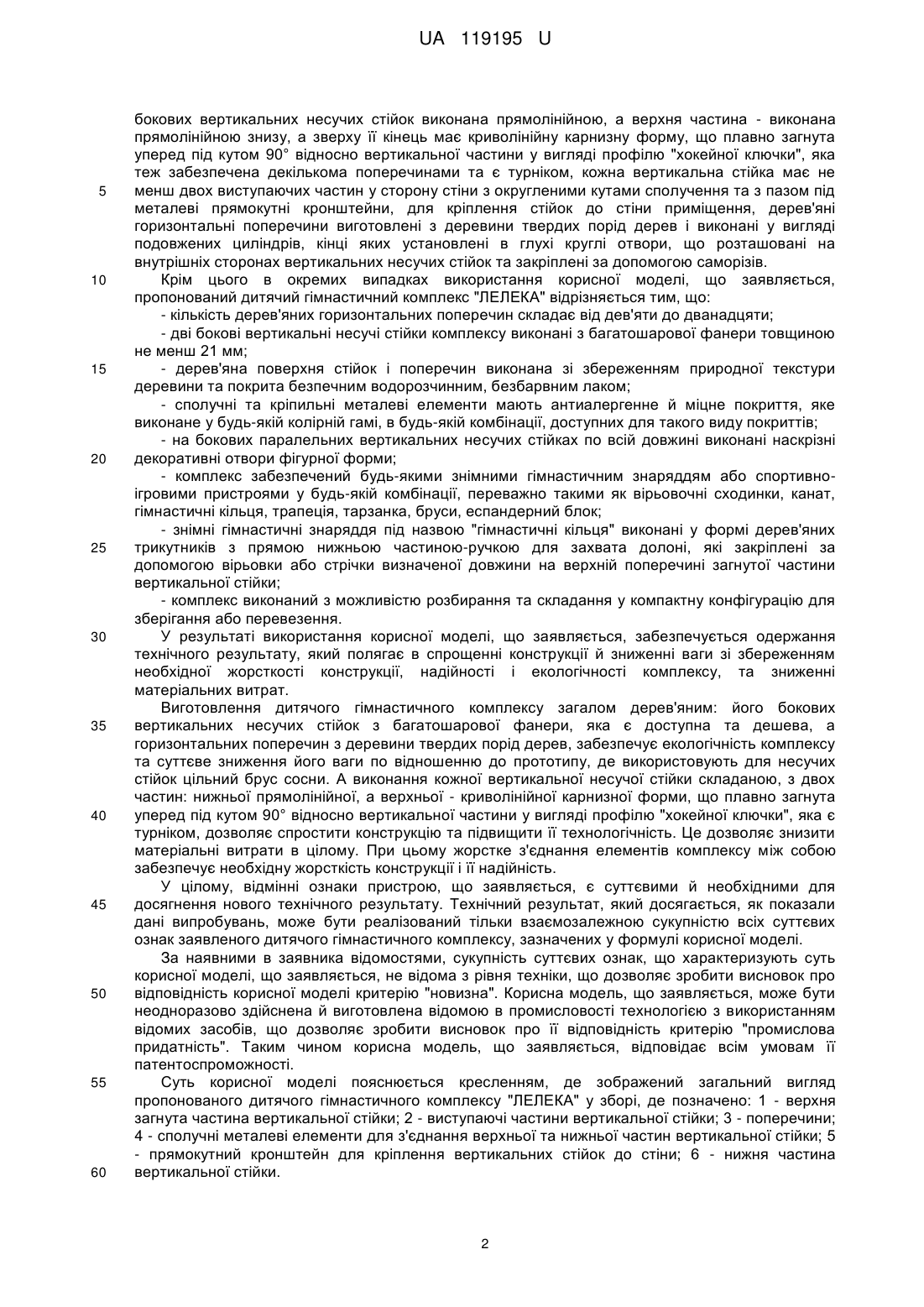

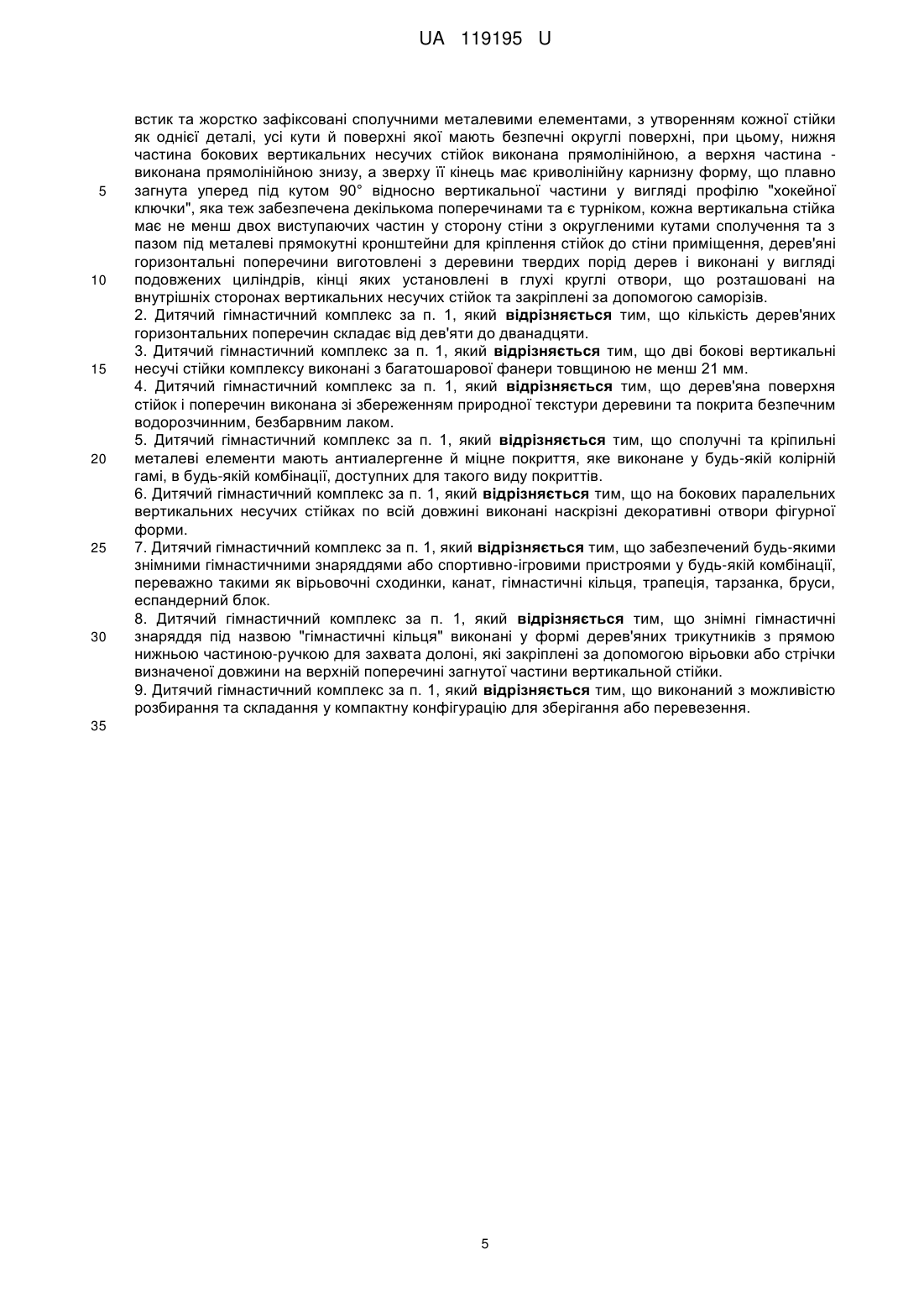

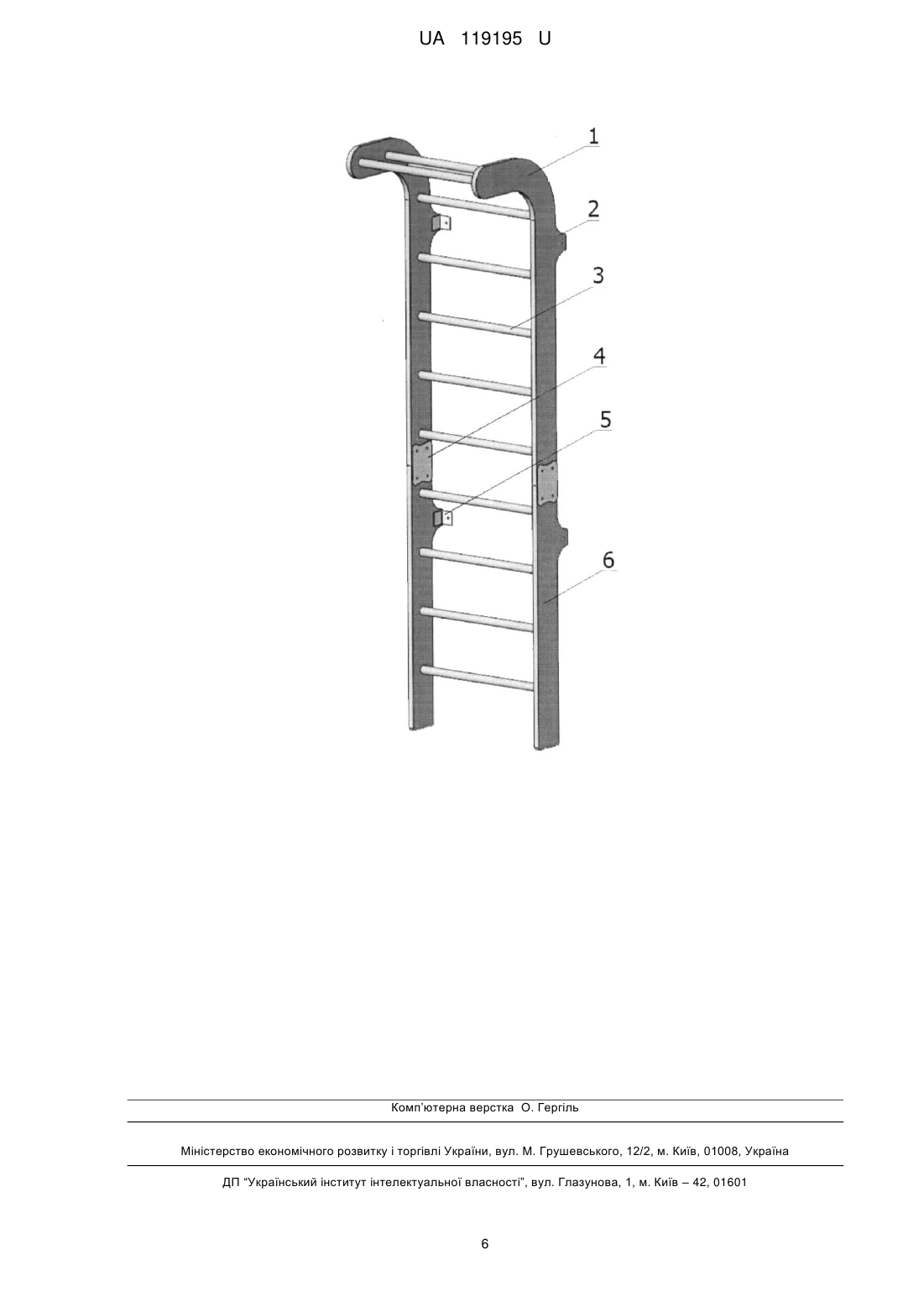

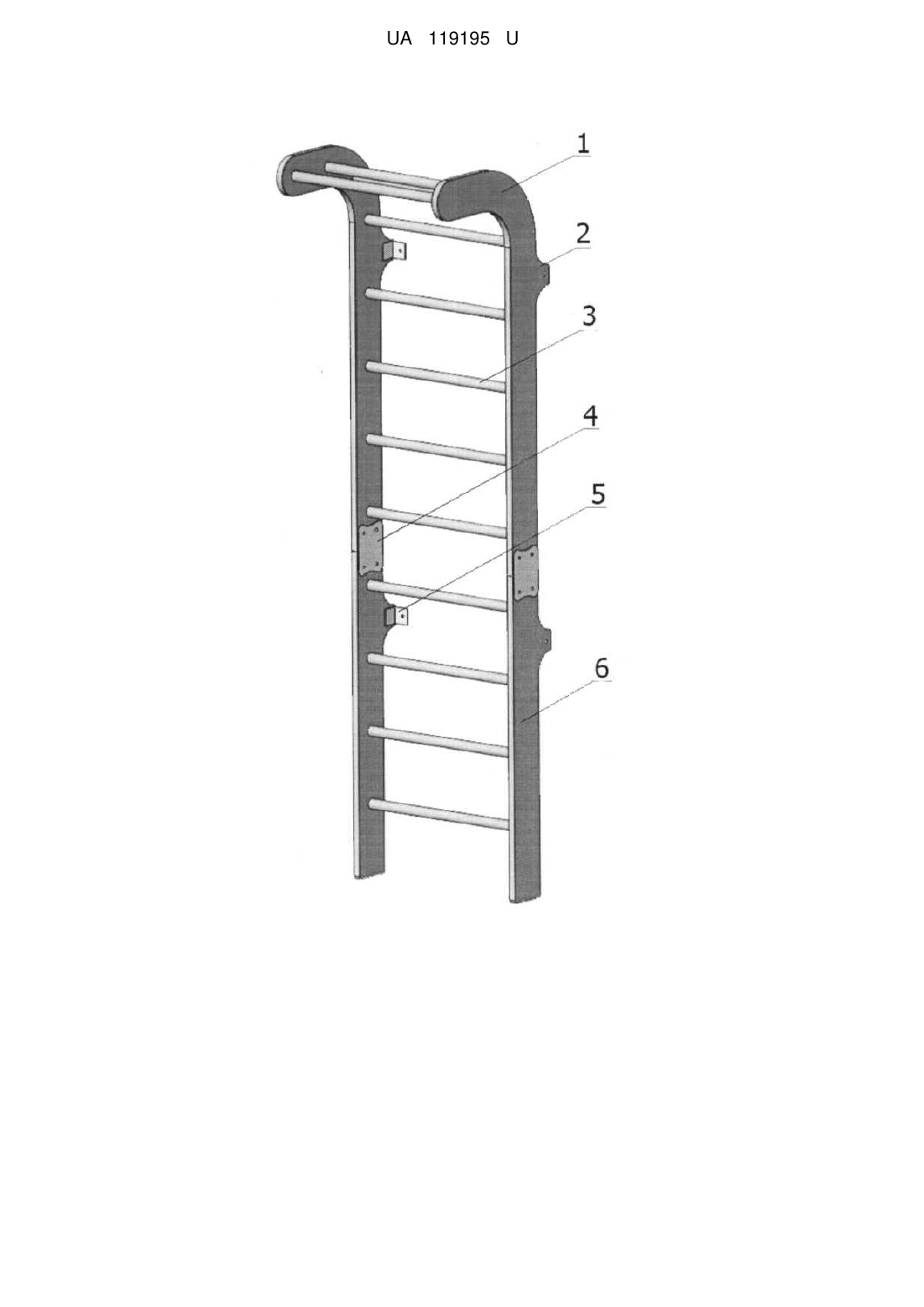

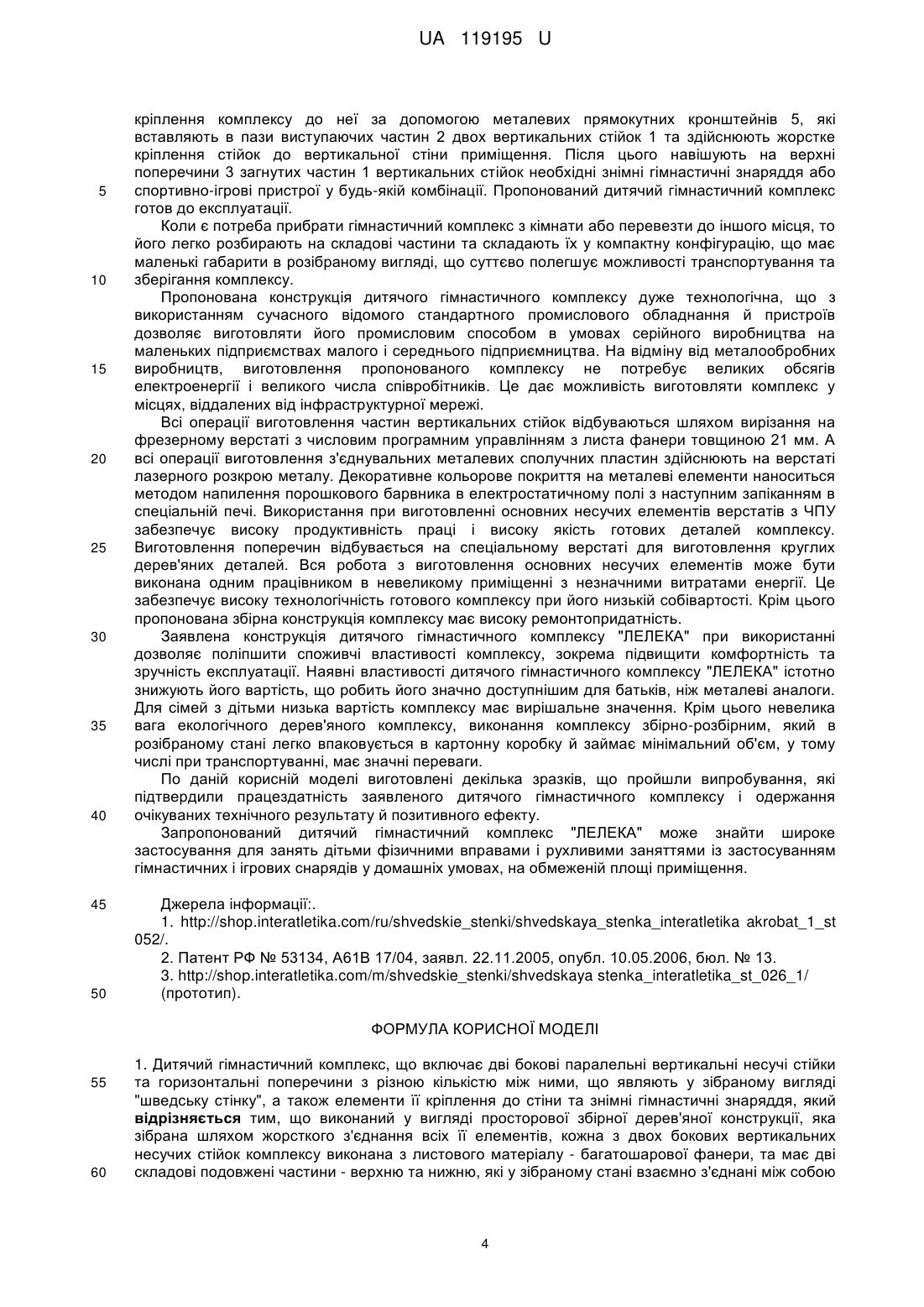

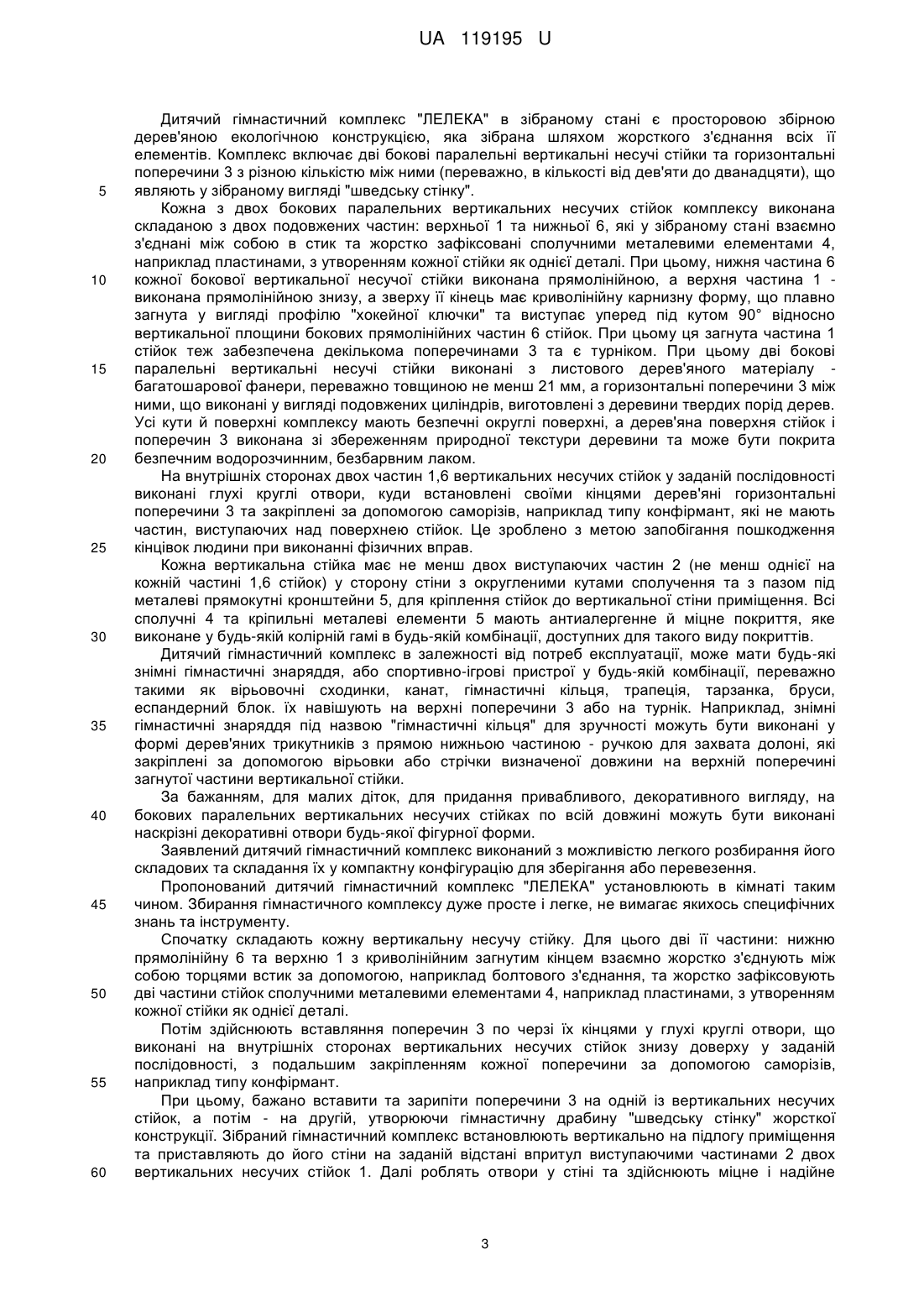

Реферат: UA 119195 U UA 119195 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивного обладнання, а саме, до дитячого гімнастичного комплексу, і може бути використана для занять фізичними вправами дітьми у домашніх умовах, на обмеженій площі. Відомо, що сучасні діти страждають від низьких фізичних навантажень, пов'язаних з великою урбанізацією сучасних місць. Особливо в осінньо-зимовий період, коли погода перешкоджає виконанню фізичних вправ на свіжому повітрі. Існуючі дитячі та дорослі гімнастичні комплекси, що містять гімнастичну стінку, стійки якої з'єднані поперечинами, виготовляються в основному з металу (труб круглого або прямокутного перерізу), зварної конструкції. Вони мають Г-подібну форму або стінка оснащена угорі додатковим також металевим турніком та деякими спортивними снарядами [1], що у теперішній час визначає високу вартість таких виробів, що суттєво впливає на охоплення дітей спортивним обладнанням. Крім цього такі металеві комплекси важкі та неекологічні, особливо для дітей. Відомий дитячий спортивний комплекс [2], що містить дерев'яні гімнастичні сходи з регульованими по висоті опорами й металевий силовий кронштейн із турніком, що закріплений на вертикальних опорних елементах гімнастичних сходів, який складається з горизонтальних поперечок і двох бічних кронштейнів, на горизонтальних частинах яких розміщені спортивноігрові снаряди. Вертикальні стійки виготовлені з цільного дерев'яного брусу хвойних порід, а окремий збірний турнік - з металу. Силовий кронштейн із металевим турніком виконаний з можливістю дискретної установки по висоті на вертикальних опорних елементах гімнастичних сходів, а турнік виконаний з можливістю переміщення по висоті щодо горизонтальних частин бічних кронштейнів. Недоліками відомої конструкції є її значна вага, складність та громіздкість нероз'ємних гімнастичних драбинок. А також значна трудомісткість виготовлення та собівартість. Найбільш близьким технічним рішенням по технічній суті до пропонованого є відома дерев'яна шведська стінка "InterAtletika (ST-026.1)" [3], яка входить у склад дитячих спортивних комплексів. Вона має стаціонарну Г-подібну конструкцію, вертикальні стійки якої виконані із цільного брусу сосни прямокутного перерізу, а поперечини - з буку. А окремий дерев'яний турнік з виступом уперед має дві поперечини та приєднується угорі до верхніх частин вертикальних стійок, які жорстко прикріплюють до вертикальної стіни приміщення. На турнік навішують різні спортивні знаряддя. До недоліків відомого пристрою варто віднести значну вагу брусів з цільної деревини, громіздкість нероз'ємної шведської стінки, що створює великі незручності при її впакуванні й транспортуванні. При цьому для виготовлення вертикальних стійок потрібен високоякісний цільний дерев'яний брус хвойних порід, поверхні якого шліфуються, та велика кількість деревини йде у відходи. Це приводить до збільшення трудомісткості виготовлення та значного подорожчання спортивного комплексу. Таким чином, стоїть задача економії цільної деревини за рахунок використання одержуваних з деревини продуктів, виробництво яких знижує кількість відходів, у зменшенні кількості вирубаних для промислового використання дерев, а також у зниженні трудомісткості деталей, що виготовляються. В основу корисної моделі поставлена задача удосконалення дитячого гімнастичного комплексу, у якому за рахунок іншої конструкції - розбірної і її складових, та використання іншого матеріалу стійок - дешевої доступної деревини - фанери, забезпечується спрощення конструкції й суттєве зниження ваги зі збереженням необхідної жорсткості конструкції, надійності і екологічності комплексу, підвищення технологічності, зниження матеріальних витрат, внаслідок чого досягається зменшення собівартості, підвищення ремонтопридатності, поліпшення споживчих властивостей дитячого гімнастичного комплексу, зокрема підвищення комфортності й зручності експлуатації, у тому числі за рахунок забезпечення простоти збирання й монтажу та можливості з'єднання елементів комплексу між собою уніфікованими засобами кріплення. Поставлена задача вирішується тим, що дитячий гімнастичний комплекс "ЛЕЛЕКА", що включає дві бокові паралельні вертикальні несучі стійки та горизонтальні поперечини з різною кількістю між ними, що являють у зібраному вигляді "шведську стінку", а також елементи її кріплення до стіни та знімні гімнастичні знаряддя, відповідно до корисної моделі, дитячий гімнастичний комплекс є просторовою збірною дерев'яною конструкцією, яка зібрана шляхом жорсткого з'єднання всіх її елементів, кожна з двох бокових вертикальних несучих стійок комплексу виконана з листового матеріалу - багатошарової фанери, та має дві складові подовжені частини - верхню та нижню, які у зібраному стані взаємно з'єднані між собою в стик та жорстко зафіксовані сполучними металевими елементами, з утворенням кожної стійки як однієї деталі, усі кути й поверхні якої мають безпечні округлі поверхні, при цьому, нижня частина 1 UA 119195 U 5 10 15 20 25 30 35 40 45 50 55 60 бокових вертикальних несучих стійок виконана прямолінійною, а верхня частина - виконана прямолінійною знизу, а зверху її кінець має криволінійну карнизну форму, що плавно загнута уперед під кутом 90° відносно вертикальної частини у вигляді профілю "хокейної ключки", яка теж забезпечена декількома поперечинами та є турніком, кожна вертикальна стійка має не менш двох виступаючих частин у сторону стіни з округленими кутами сполучення та з пазом під металеві прямокутні кронштейни, для кріплення стійок до стіни приміщення, дерев'яні горизонтальні поперечини виготовлені з деревини твердих порід дерев і виконані у вигляді подовжених циліндрів, кінці яких установлені в глухі круглі отвори, що розташовані на внутрішніх сторонах вертикальних несучих стійок та закріплені за допомогою саморізів. Крім цього в окремих випадках використання корисної моделі, що заявляється, пропонований дитячий гімнастичний комплекс "ЛЕЛЕКА" відрізняється тим, що: - кількість дерев'яних горизонтальних поперечин складає від дев'яти до дванадцяти; - дві бокові вертикальні несучі стійки комплексу виконані з багатошарової фанери товщиною не менш 21 мм; - дерев'яна поверхня стійок і поперечин виконана зі збереженням природної текстури деревини та покрита безпечним водорозчинним, безбарвним лаком; - сполучні та кріпильні металеві елементи мають антиалергенне й міцне покриття, яке виконане у будь-якій колірній гамі, в будь-якій комбінації, доступних для такого виду покриттів; - на бокових паралельних вертикальних несучих стійках по всій довжині виконані наскрізні декоративні отвори фігурної форми; - комплекс забезпечений будь-якими знімними гімнастичним знаряддям або спортивноігровими пристроями у будь-якій комбінації, переважно такими як вірьовочні сходинки, канат, гімнастичні кільця, трапеція, тарзанка, бруси, еспандерний блок; - знімні гімнастичні знаряддя під назвою "гімнастичні кільця" виконані у формі дерев'яних трикутників з прямою нижньою частиною-ручкою для захвата долоні, які закріплені за допомогою вірьовки або стрічки визначеної довжини на верхній поперечині загнутої частини вертикальної стійки; - комплекс виконаний з можливістю розбирання та складання у компактну конфігурацію для зберігання або перевезення. У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає в спрощенні конструкції й зниженні ваги зі збереженням необхідної жорсткості конструкції, надійності і екологічності комплексу, та зниженні матеріальних витрат. Виготовлення дитячого гімнастичного комплексу загалом дерев'яним: його бокових вертикальних несучих стійок з багатошарової фанери, яка є доступна та дешева, а горизонтальних поперечин з деревини твердих порід дерев, забезпечує екологічність комплексу та суттєве зниження його ваги по відношенню до прототипу, де використовують для несучих стійок цільний брус сосни. А виконання кожної вертикальної несучої стійки складаною, з двох частин: нижньої прямолінійної, а верхньої - криволінійної карнизної форми, що плавно загнута уперед під кутом 90° відносно вертикальної частини у вигляді профілю "хокейної ключки", яка є турніком, дозволяє спростити конструкцію та підвищити її технологічність. Це дозволяє знизити матеріальні витрати в цілому. При цьому жорстке з'єднання елементів комплексу між собою забезпечує необхідну жорсткість конструкції і її надійність. У цілому, відмінні ознаки пристрою, що заявляється, є суттєвими й необхідними для досягнення нового технічного результату. Технічний результат, який досягається, як показали дані випробувань, може бути реалізований тільки взаємозалежною сукупністю всіх суттєвих ознак заявленого дитячого гімнастичного комплексу, зазначених у формулі корисної моделі. За наявними в заявника відомостями, сукупність суттєвих ознак, що характеризують суть корисної моделі, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про відповідність корисної моделі критерію "новизна". Корисна модель, що заявляється, може бути неодноразово здійснена й виготовлена відомою в промисловості технологією з використанням відомих засобів, що дозволяє зробити висновок про її відповідність критерію "промислова придатність". Таким чином корисна модель, що заявляється, відповідає всім умовам її патентоспроможності. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд пропонованого дитячого гімнастичного комплексу "ЛЕЛЕКА" у зборі, де позначено: 1 - верхня загнута частина вертикальної стійки; 2 - виступаючі частини вертикальної стійки; 3 - поперечини; 4 - сполучні металеві елементи для з'єднання верхньої та нижньої частин вертикальної стійки; 5 - прямокутний кронштейн для кріплення вертикальних стійок до стіни; 6 - нижня частина вертикальної стійки. 2 UA 119195 U 5 10 15 20 25 30 35 40 45 50 55 60 Дитячий гімнастичний комплекс "ЛЕЛЕКА" в зібраному стані є просторовою збірною дерев'яною екологічною конструкцією, яка зібрана шляхом жорсткого з'єднання всіх її елементів. Комплекс включає дві бокові паралельні вертикальні несучі стійки та горизонтальні поперечини 3 з різною кількістю між ними (переважно, в кількості від дев'яти до дванадцяти), що являють у зібраному вигляді "шведську стінку". Кожна з двох бокових паралельних вертикальних несучих стійок комплексу виконана складаною з двох подовжених частин: верхньої 1 та нижньої 6, які у зібраному стані взаємно з'єднані між собою в стик та жорстко зафіксовані сполучними металевими елементами 4, наприклад пластинами, з утворенням кожної стійки як однієї деталі. При цьому, нижня частина 6 кожної бокової вертикальної несучої стійки виконана прямолінійною, а верхня частина 1 виконана прямолінійною знизу, а зверху її кінець має криволінійну карнизну форму, що плавно загнута у вигляді профілю "хокейної ключки" та виступає уперед під кутом 90° відносно вертикальної площини бокових прямолінійних частин 6 стійок. При цьому ця загнута частина 1 стійок теж забезпечена декількома поперечинами 3 та є турніком. При цьому дві бокові паралельні вертикальні несучі стійки виконані з листового дерев'яного матеріалу багатошарової фанери, переважно товщиною не менш 21 мм, а горизонтальні поперечини 3 між ними, що виконані у вигляді подовжених циліндрів, виготовлені з деревини твердих порід дерев. Усі кути й поверхні комплексу мають безпечні округлі поверхні, а дерев'яна поверхня стійок і поперечин 3 виконана зі збереженням природної текстури деревини та може бути покрита безпечним водорозчинним, безбарвним лаком. На внутрішніх сторонах двох частин 1,6 вертикальних несучих стійок у заданій послідовності виконані глухі круглі отвори, куди встановлені своїми кінцями дерев'яні горизонтальні поперечини 3 та закріплені за допомогою саморізів, наприклад типу конфірмант, які не мають частин, виступаючих над поверхнею стійок. Це зроблено з метою запобігання пошкодження кінцівок людини при виконанні фізичних вправ. Кожна вертикальна стійка має не менш двох виступаючих частин 2 (не менш однієї на кожній частині 1,6 стійок) у сторону стіни з округленими кутами сполучення та з пазом під металеві прямокутні кронштейни 5, для кріплення стійок до вертикальної стіни приміщення. Всі сполучні 4 та кріпильні металеві елементи 5 мають антиалергенне й міцне покриття, яке виконане у будь-якій колірній гамі в будь-якій комбінації, доступних для такого виду покриттів. Дитячий гімнастичний комплекс в залежності від потреб експлуатації, може мати будь-які знімні гімнастичні знаряддя, або спортивно-ігрові пристрої у будь-якій комбінації, переважно такими як вірьовочні сходинки, канат, гімнастичні кільця, трапеція, тарзанка, бруси, еспандерний блок. їх навішують на верхні поперечини 3 або на турнік. Наприклад, знімні гімнастичні знаряддя під назвою "гімнастичні кільця" для зручності можуть бути виконані у формі дерев'яних трикутників з прямою нижньою частиною - ручкою для захвата долоні, які закріплені за допомогою вірьовки або стрічки визначеної довжини на верхній поперечині загнутої частини вертикальної стійки. За бажанням, для малих діток, для придання привабливого, декоративного вигляду, на бокових паралельних вертикальних несучих стійках по всій довжині можуть бути виконані наскрізні декоративні отвори будь-якої фігурної форми. Заявлений дитячий гімнастичний комплекс виконаний з можливістю легкого розбирання його складових та складання їх у компактну конфігурацію для зберігання або перевезення. Пропонований дитячий гімнастичний комплекс "ЛЕЛЕКА" установлюють в кімнаті таким чином. Збирання гімнастичного комплексу дуже просте і легке, не вимагає якихось специфічних знань та інструменту. Спочатку складають кожну вертикальну несучу стійку. Для цього дві її частини: нижню прямолінійну 6 та верхню 1 з криволінійним загнутим кінцем взаємно жорстко з'єднують між собою торцями встик за допомогою, наприклад болтового з'єднання, та жорстко зафіксовують дві частини стійок сполучними металевими елементами 4, наприклад пластинами, з утворенням кожної стійки як однієї деталі. Потім здійснюють вставляння поперечин 3 по черзі їх кінцями у глухі круглі отвори, що виконані на внутрішніх сторонах вертикальних несучих стійок знизу доверху у заданій послідовності, з подальшим закріпленням кожної поперечини за допомогою саморізів, наприклад типу конфірмант. При цьому, бажано вставити та зарипіти поперечини 3 на одній із вертикальних несучих стійок, а потім - на другій, утворюючи гімнастичну драбину "шведську стінку" жорсткої конструкції. Зібраний гімнастичний комплекс встановлюють вертикально на підлогу приміщення та приставляють до його стіни на заданій відстані впритул виступаючими частинами 2 двох вертикальних несучих стійок 1. Далі роблять отвори у стіні та здійснюють міцне і надійне 3 UA 119195 U 5 10 15 20 25 30 35 40 45 50 кріплення комплексу до неї за допомогою металевих прямокутних кронштейнів 5, які вставляють в пази виступаючих частин 2 двох вертикальних стійок 1 та здійснюють жорстке кріплення стійок до вертикальної стіни приміщення. Після цього навішують на верхні поперечини 3 загнутих частин 1 вертикальних стійок необхідні знімні гімнастичні знаряддя або спортивно-ігрові пристрої у будь-якій комбінації. Пропонований дитячий гімнастичний комплекс готов до експлуатації. Коли є потреба прибрати гімнастичний комплекс з кімнати або перевезти до іншого місця, то його легко розбирають на складові частини та складають їх у компактну конфігурацію, що має маленькі габарити в розібраному вигляді, що суттєво полегшує можливості транспортування та зберігання комплексу. Пропонована конструкція дитячого гімнастичного комплексу дуже технологічна, що з використанням сучасного відомого стандартного промислового обладнання й пристроїв дозволяє виготовляти його промисловим способом в умовах серійного виробництва на маленьких підприємствах малого і середнього підприємництва. На відміну від металообробних виробництв, виготовлення пропонованого комплексу не потребує великих обсягів електроенергії і великого числа співробітників. Це дає можливість виготовляти комплекс у місцях, віддалених від інфраструктурної мережі. Всі операції виготовлення частин вертикальних стійок відбуваються шляхом вирізання на фрезерному верстаті з числовим програмним управлінням з листа фанери товщиною 21 мм. А всі операції виготовлення з'єднувальних металевих сполучних пластин здійснюють на верстаті лазерного розкрою металу. Декоративне кольорове покриття на металеві елементи наноситься методом напилення порошкового барвника в електростатичному полі з наступним запіканням в спеціальній печі. Використання при виготовленні основних несучих елементів верстатів з ЧПУ забезпечує високу продуктивність праці і високу якість готових деталей комплексу. Виготовлення поперечин відбувається на спеціальному верстаті для виготовлення круглих дерев'яних деталей. Вся робота з виготовлення основних несучих елементів може бути виконана одним працівником в невеликому приміщенні з незначними витратами енергії. Це забезпечує високу технологічність готового комплексу при його низькій собівартості. Крім цього пропонована збірна конструкція комплексу має високу ремонтопридатність. Заявлена конструкція дитячого гімнастичного комплексу "ЛЕЛЕКА" при використанні дозволяє поліпшити споживчі властивості комплексу, зокрема підвищити комфортність та зручність експлуатації. Наявні властивості дитячого гімнастичного комплексу "ЛЕЛЕКА" істотно знижують його вартість, що робить його значно доступнішим для батьків, ніж металеві аналоги. Для сімей з дітьми низька вартість комплексу має вирішальне значення. Крім цього невелика вага екологічного дерев'яного комплексу, виконання комплексу збірно-розбірним, який в розібраному стані легко впаковується в картонну коробку й займає мінімальний об'єм, у тому числі при транспортуванні, має значні переваги. По даній корисній моделі виготовлені декілька зразків, що пройшли випробування, які підтвердили працездатність заявленого дитячого гімнастичного комплексу і одержання очікуваних технічного результату й позитивного ефекту. Запропонований дитячий гімнастичний комплекс "ЛЕЛЕКА" може знайти широке застосування для занять дітьми фізичними вправами і рухливими заняттями із застосуванням гімнастичних і ігрових снарядів у домашніх умовах, на обмеженій площі приміщення. Джерела інформації:. 1. http://shop.interatletika.com/ru/shvedskie_stenki/shvedskaya_stenka_interatletika akrobat_1_st 052/. 2. Патент РФ № 53134, А61В 17/04, заявл. 22.11.2005, опубл. 10.05.2006, бюл. № 13. 3. http://shop.interatletika.com/m/shvedskie_stenki/shvedskaya stenka_interatletika_st_026_1/ (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Дитячий гімнастичний комплекс, що включає дві бокові паралельні вертикальні несучі стійки та горизонтальні поперечини з різною кількістю між ними, що являють у зібраному вигляді "шведську стінку", а також елементи її кріплення до стіни та знімні гімнастичні знаряддя, який відрізняється тим, що виконаний у вигляді просторової збірної дерев'яної конструкції, яка зібрана шляхом жорсткого з'єднання всіх її елементів, кожна з двох бокових вертикальних несучих стійок комплексу виконана з листового матеріалу - багатошарової фанери, та має дві складові подовжені частини - верхню та нижню, які у зібраному стані взаємно з'єднані між собою 4 UA 119195 U 5 10 15 20 25 30 встик та жорстко зафіксовані сполучними металевими елементами, з утворенням кожної стійки як однієї деталі, усі кути й поверхні якої мають безпечні округлі поверхні, при цьому, нижня частина бокових вертикальних несучих стійок виконана прямолінійною, а верхня частина виконана прямолінійною знизу, а зверху її кінець має криволінійну карнизну форму, що плавно загнута уперед під кутом 90° відносно вертикальної частини у вигляді профілю "хокейної ключки", яка теж забезпечена декількома поперечинами та є турніком, кожна вертикальна стійка має не менш двох виступаючих частин у сторону стіни з округленими кутами сполучення та з пазом під металеві прямокутні кронштейни для кріплення стійок до стіни приміщення, дерев'яні горизонтальні поперечини виготовлені з деревини твердих порід дерев і виконані у вигляді подовжених циліндрів, кінці яких установлені в глухі круглі отвори, що розташовані на внутрішніх сторонах вертикальних несучих стійок та закріплені за допомогою саморізів. 2. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що кількість дерев'яних горизонтальних поперечин складає від дев'яти до дванадцяти. 3. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що дві бокові вертикальні несучі стійки комплексу виконані з багатошарової фанери товщиною не менш 21 мм. 4. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що дерев'яна поверхня стійок і поперечин виконана зі збереженням природної текстури деревини та покрита безпечним водорозчинним, безбарвним лаком. 5. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що сполучні та кріпильні металеві елементи мають антиалергенне й міцне покриття, яке виконане у будь-якій колірній гамі, в будь-якій комбінації, доступних для такого виду покриттів. 6. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що на бокових паралельних вертикальних несучих стійках по всій довжині виконані наскрізні декоративні отвори фігурної форми. 7. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що забезпечений будь-якими знімними гімнастичними знаряддями або спортивно-ігровими пристроями у будь-якій комбінації, переважно такими як вірьовочні сходинки, канат, гімнастичні кільця, трапеція, тарзанка, бруси, еспандерний блок. 8. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що знімні гімнастичні знаряддя під назвою "гімнастичні кільця" виконані у формі дерев'яних трикутників з прямою нижньою частиною-ручкою для захвата долоні, які закріплені за допомогою вірьовки або стрічки визначеної довжини на верхній поперечині загнутої частини вертикальной стійки. 9. Дитячий гімнастичний комплекс за п. 1, який відрізняється тим, що виконаний з можливістю розбирання та складання у компактну конфігурацію для зберігання або перевезення. 35 5 UA 119195 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
