Гімнастичний комплекс

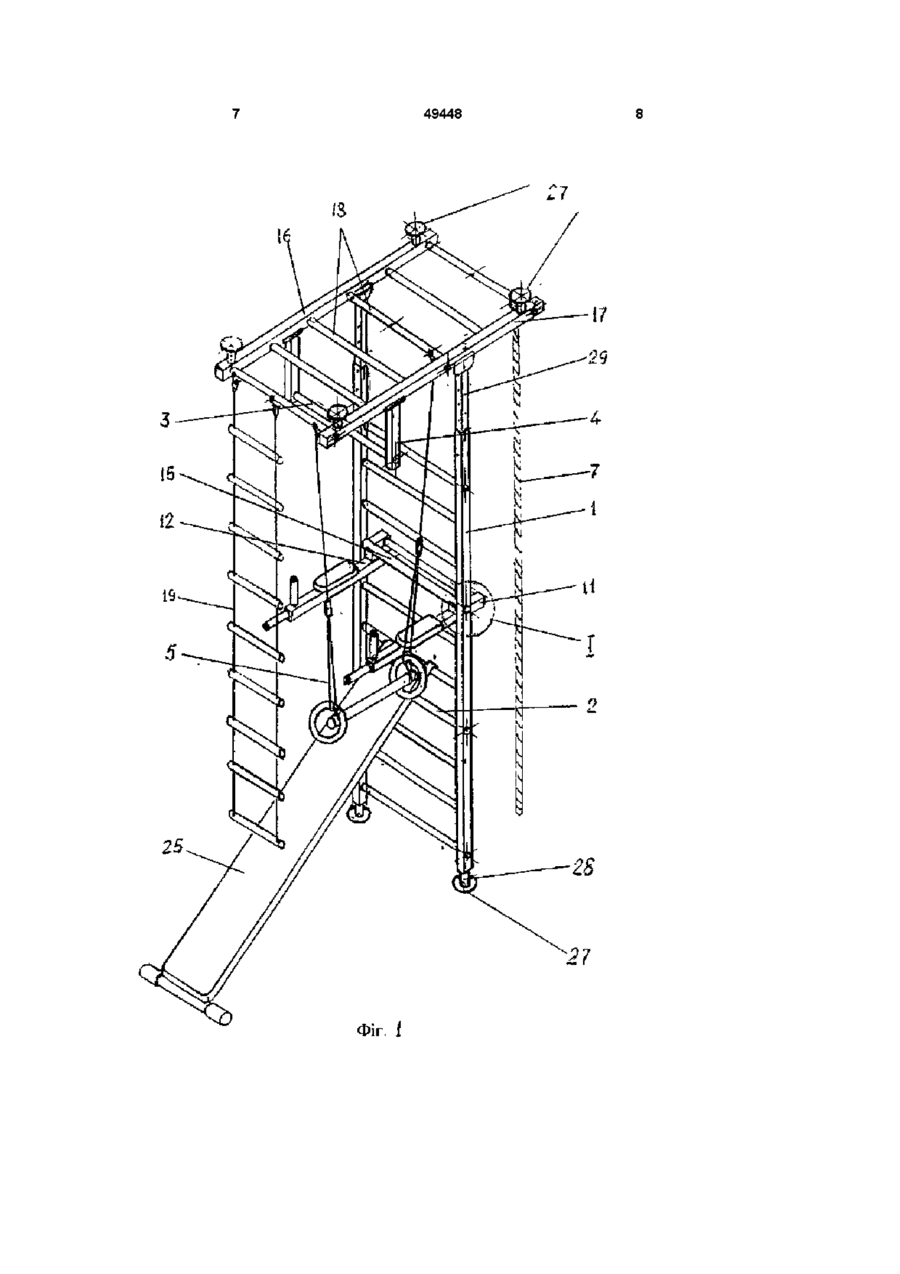

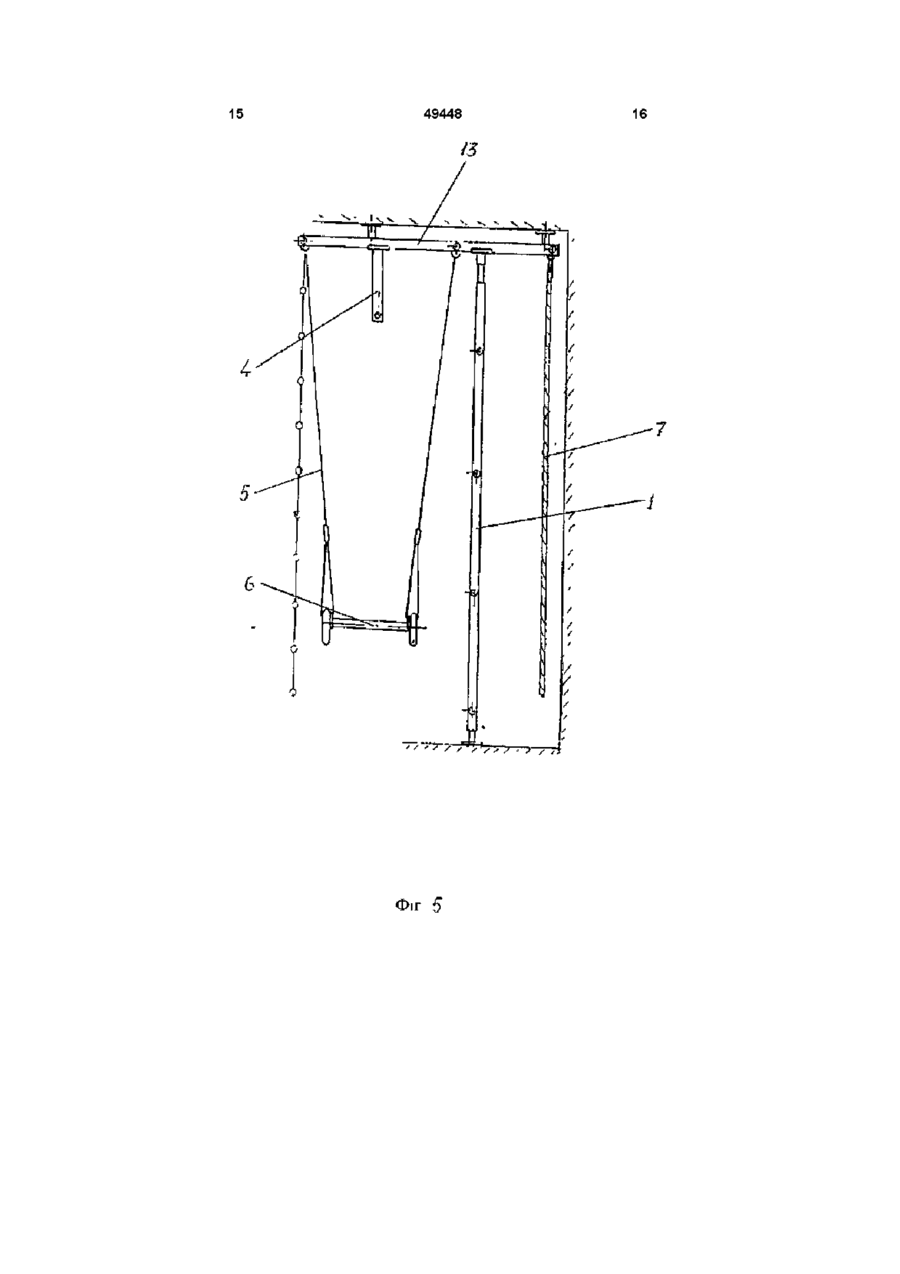

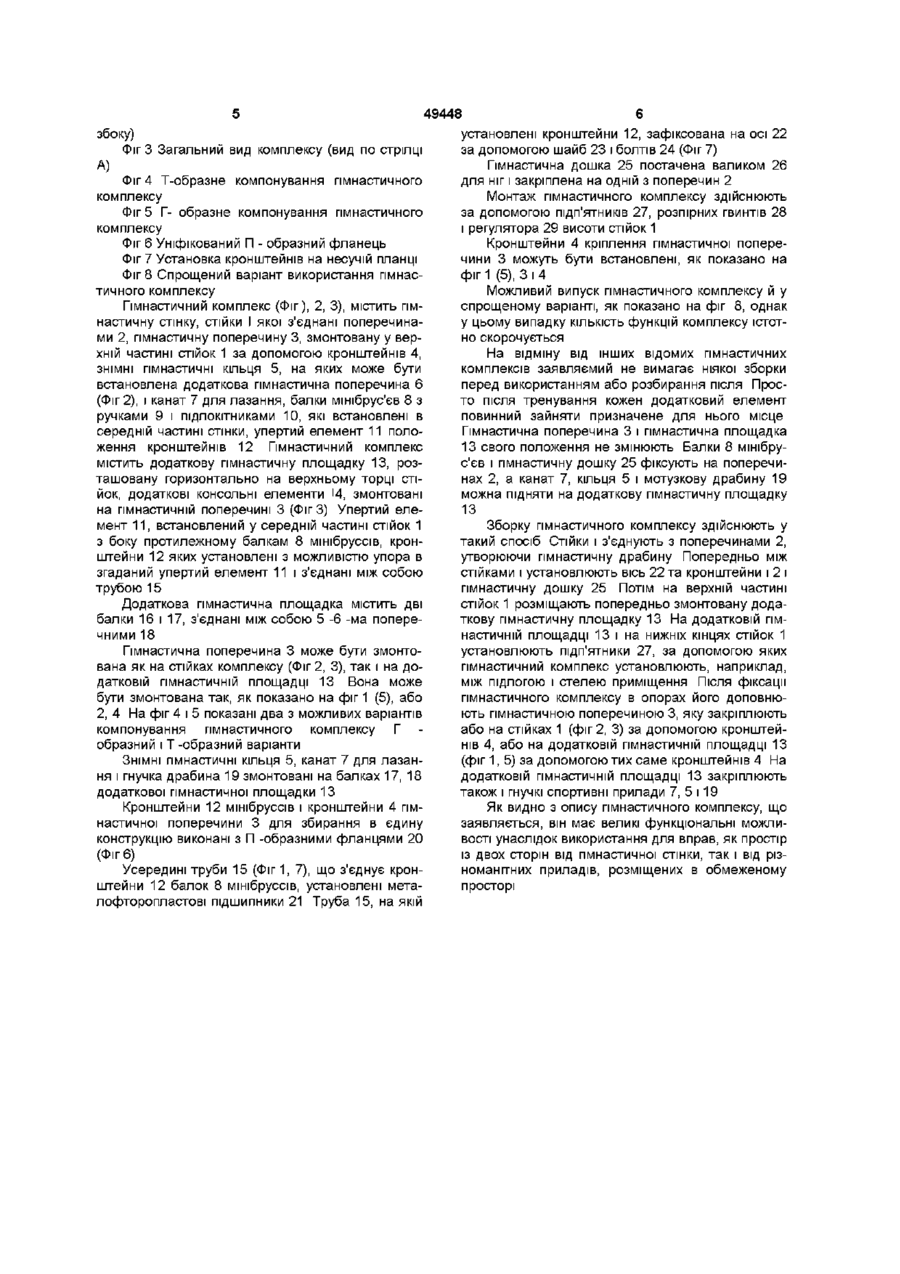

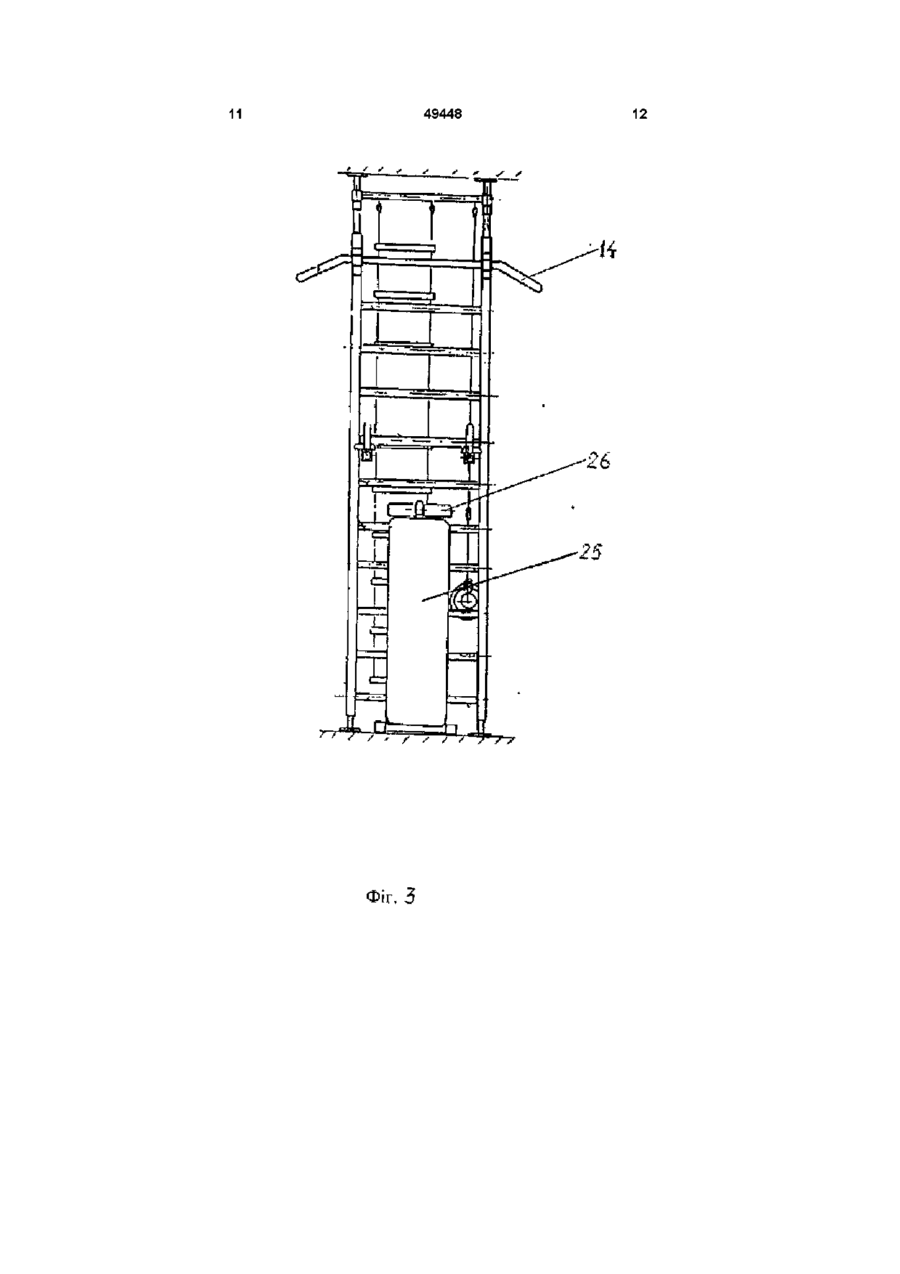

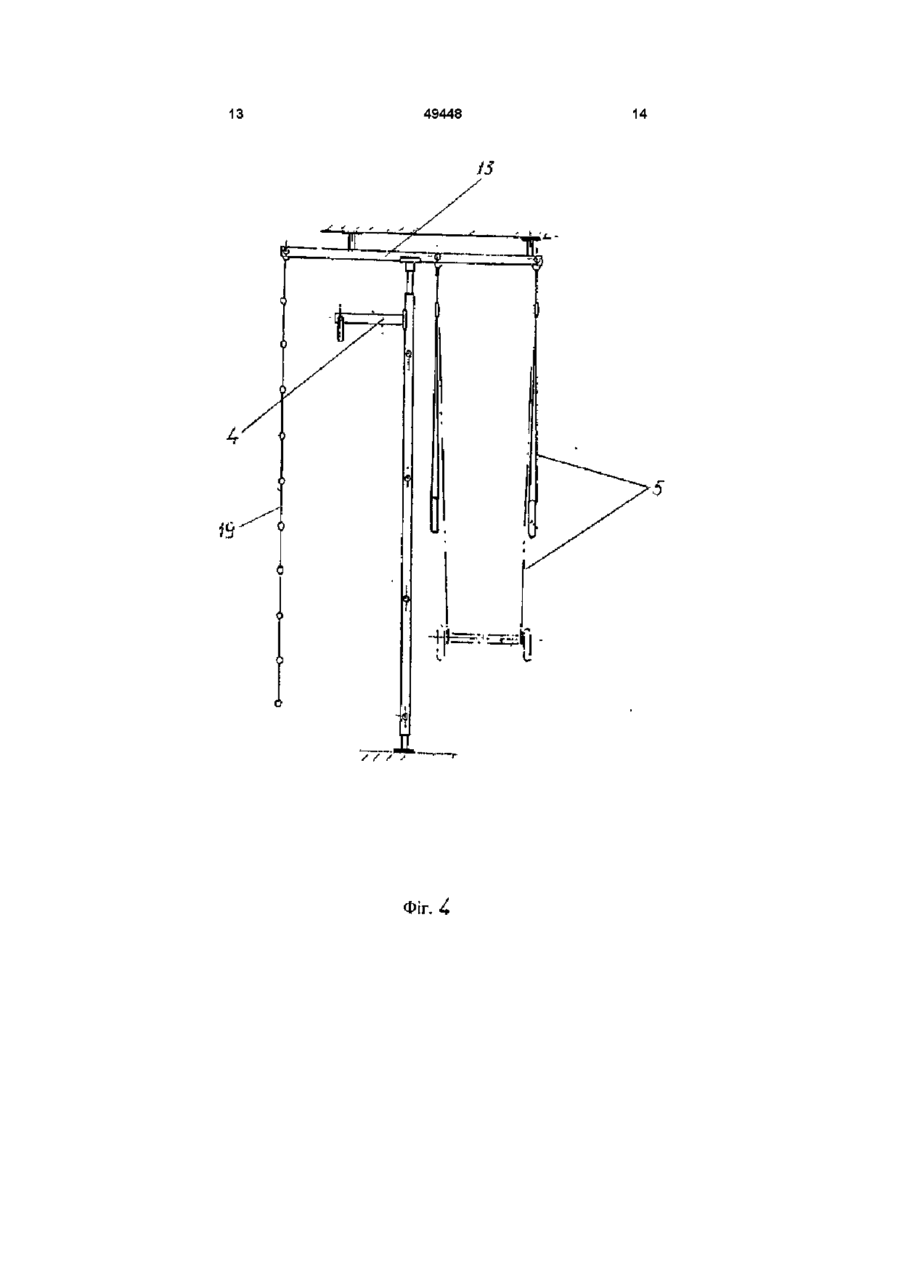

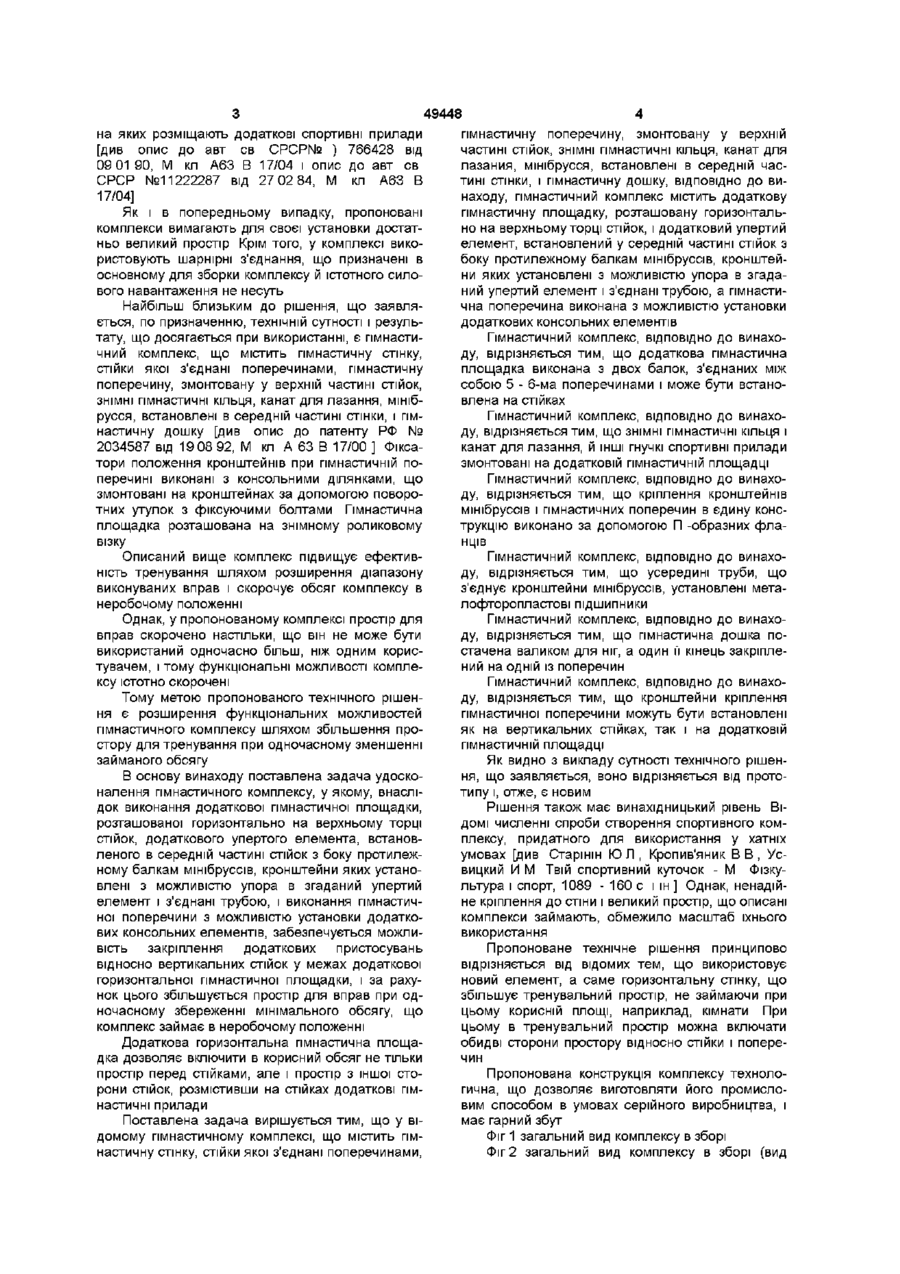

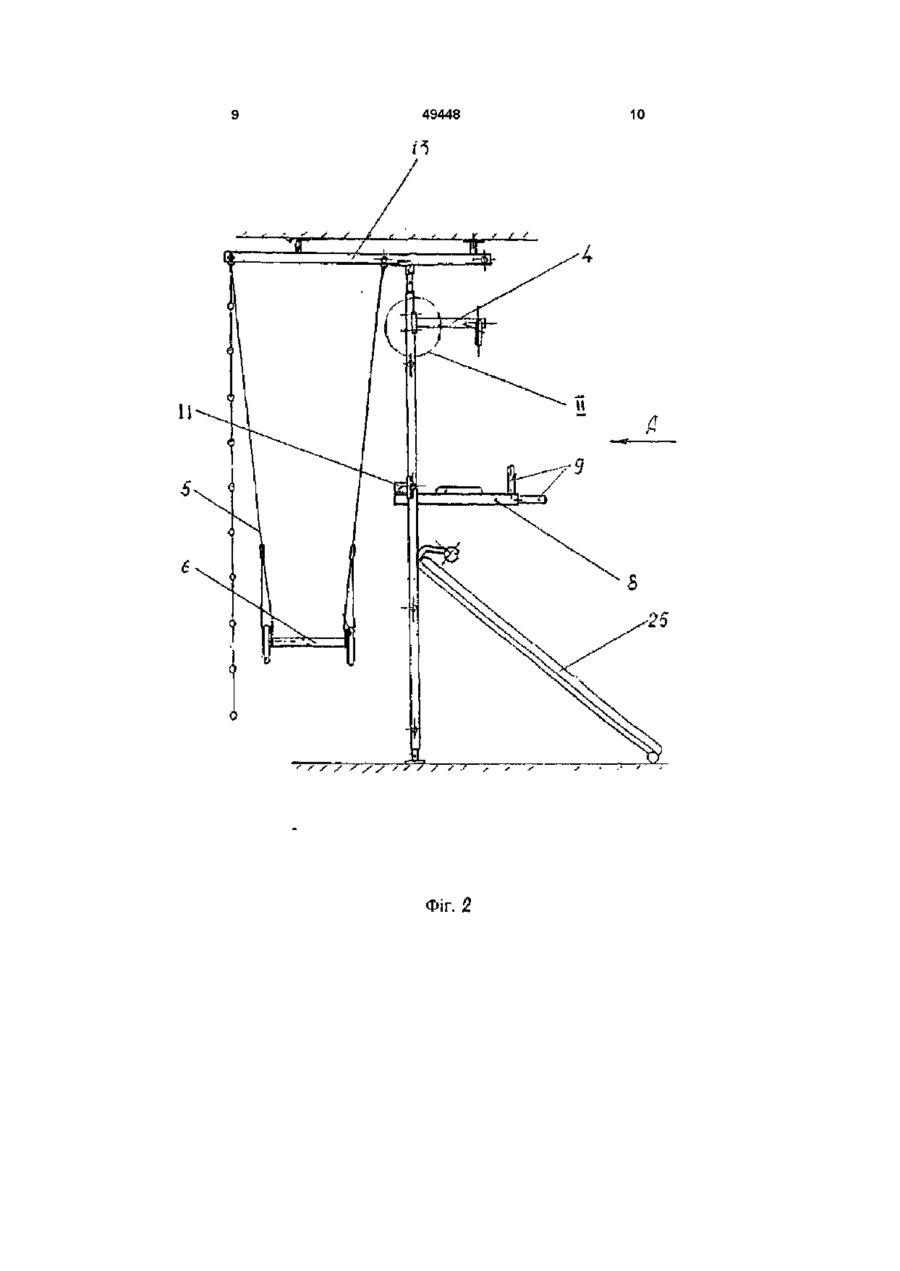

1 Гімнастичний комплекс, що містить гімнастичну стінку, стійки якої з'єднані поперечинами, гімнастичну поперечину, змонтовану у верхній частині стійок, ЗНІМНІ гімнастичні кільця, канат для лазання, мінібруси, встановлені в середній частині стінки, і гімнастичну дошку, який відрізняється тим, що гімнастичний комплекс містить додаткову гімнастичну площадку, розташовану горизонтально на верхньому торці стійок, і додатковий упертий елемент, встановлений у середній частині стійок з боку, протилежного балкам мінібрусів, кронштейни яких установлені з можливістю упору в згаданий упертий елемент і з'єднані трубою, а гімнастична поперечина виконана з можливістю установки додаткових консольних елементів 2 Гімнастичний комплекс по п 1, який відрізняється тим, що додаткова гімнастична площадка виконана з двох балок, з'єднаних між собою 5-6-ма поперечними, встановлена на стійках 3 Гімнастичний комплекс по п 1, який відрізняється тим, що ЗНІМНІ гімнастичні кільця і канат для лазання, та ІНШІ гнучкі спортивні прилади змонтовані на додатковій гімнастичній площадці 4 Гімнастичний комплекс по п 1, який відрізняється тим, що кріплення кронштейнів мінібрусів і гімнастичної поперечини в єдину конструкцію виконано за допомогою П-подібних фланців 5 Гімнастичний комплекс по п 1, який відрізняється тим, що усередині труби, що з'єднує кронштейни мінібрусів, установлені металофто роп ластові ПІДШИПНИКИ 6 Гімнастичний комплекс по п 1, який відрізняється тим, що гімнастична дошка оснащена валиком для ніг, а один її кінець закріплений на одній із поперечин 7 Гімнастичний комплекс по п 1, який відрізняється тим, що кронштейни кріплення гімнастичної поперечини можуть бути встановлені як на вертикальних стійках, так і на додатковій гімнастичній площадці 00 Винахід відноситься до пристроїв для спортивних тренувань, переважно для комбінованих тренувань у домашніх умовах Відомо, ЩО прискорення ритму життя і зростаюче психічне навантаження на фоні прогресуючої гіподинамії складають парадокс нашого часу Один зі шляхів усунення цієї невідповідності - це шлях інтенсифікації занять фізичними вправами в умовах власної квартири Для цього зручно використовувати різного роду спортивні комплекси, розташовувані на скромних по розміру площах, якими є більшість квартир Такий комплекс повинний задовольняти ряду умов Він повинний бути простим, враховувати умови, у яких його застосовують, виготовленим з легкодоступних матеріалів, простим по конструкції, безпечним при експлуатації і мати різноманітні функціональні можливості Однак, як правило, ВІДОМІ спортивні комплекси лише частково задовольняють цим умовам Відомий домашній гімнастичний комплекс, що містить каркас, утворений зі стійок, що звязують між собою поперечини для навішення знімних спортивних снарядів [див опис до авт св СРСР№ 1720660 від 28 11 89, М кл А63 В 17/04], один із яких являє собою гімнастичну дошку з елементами для фіксації поперечини, при цьому гімнастична дошка виконана складеною Запропоноване технічне рішення, описане вище, дозволяє збільшити доступність домашнього гімнастичного комплексу для більш широкого контингенту споживачів за рахунок сполучення функцій комплексу з функціями спального місця Однак, утворення зі його стійок каркаса вимагає наявності досить великого місця, що не завжди мається в розпорядженні користувача, і ця обставина істотно знижує споживчі властивості комплексу ВІДОМІ Й ІНШІ кімнатні спортивні комплекси, які містять каркаси, що уявляють собою шарнірне зв'язані стійки, між якими встановлені поперечини, 49448 на яких розміщають додаткові спортивні прилади [див опис до авт св СРСР№ ) 766428 від 09 01 90, М кл А63 В 17/04 і опис до авт св СРСР №11222287 від 27 02 84, М кл А63 В 17/04] Як і в попередньому випадку, пропоновані комплекси вимагають для своєї установки достатньо великий простір Крім того, у комплексі використовують шарнірні з'єднання, що призначені в основному для зборки комплексу й істотного силового навантаження не несуть Найбільш близьким до рішення, що заявляється, по призначенню, технічній сутності і результату, що досягається при використанні, є гімнастичний комплекс, що містить гімнастичну стінку, стійки якої з'єднані поперечинами, гімнастичну поперечину, змонтовану у верхній частині стійок, ЗНІМНІ гімнастичні кільця, канат для лазання, мінібрусся, встановлені в середній частині стінки, і гімнастичну дошку [див опис до патенту РФ № 2034587 від 19 08 92, М кл А 63 В 17/00 ] Фіксатори положення кронштейнів при гімнастичній поперечині виконані з консольними ділянками, що змонтовані на кронштейнах за допомогою поворотних утулок з фіксуючими болтами Гімнастична площадка розташована на знімному роликовому візку Описаний вище комплекс підвищує ефективність тренування шляхом розширення діапазону виконуваних вправ і скорочує обсяг комплексу в неробочому положенні Однак, у пропонованому комплексі простір для вправ скорочено настільки, що він не може бути використаний одночасно більш, ніж одним користувачем, і тому функціональні можливості комплексу істотно скорочені Тому метою пропонованого технічного рішення є розширення функціональних можливостей гімнастичного комплексу шляхом збільшення простору для тренування при одночасному зменшенні займаного обсягу В основу винаходу поставлена задача удосконалення гімнастичного комплексу, у якому, внаслідок виконання додаткової гімнастичної площадки, розташованої горизонтально на верхньому торці стійок, додаткового упертого елемента, встановленого в середній частині стійок з боку протилежному балкам мінібруссів, кронштейни яких установлені з можливістю упора в згаданий упертий елемент і з'єднані трубою, і виконання гімнастичної поперечини з можливістю установки додаткових консольних елементів, забезпечується можливість закріплення додаткових пристосувань відносно вертикальних стійок у межах додаткової горизонтальної гімнастичної площадки, і за рахунок цього збільшується простір для вправ при одночасному збереженні мінімального обсягу, що комплекс займає в неробочому положенні Додаткова горизонтальна гімнастична площадка дозволяє включити в корисний обсяг не тільки простір перед стійками, але і простір з іншої сторони стійок, розмістивши на стійках додаткові гімнастичні прилади Поставлена задача вирішується тим, що у відомому гімнастичному комплексі, що містить гімнастичну стінку, стійки якої з'єднані поперечинами, гімнастичну поперечину, змонтовану у верхній частині стійок, ЗНІМНІ гімнастичні кільця, канат для лазания, мінібрусся, встановлені в середній частині стінки, і гімнастичну дошку, ВІДПОВІДНО ДО винаходу, гімнастичний комплекс містить додаткову гімнастичну площадку, розташовану горизонтально на верхньому торці стійок, і додатковий упертий елемент, встановлений у середній частині стійок з боку протилежному балкам мінібруссів, кронштейни яких установлені з можливістю упора в згаданий упертий елемент і з'єднані трубою, а гімнастична поперечина виконана з можливістю установки додаткових консольних елементів Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що додаткова гімнастична площадка виконана з двох балок, з'єднаних між собою 5 - 6-ма поперечинами і може бути встановлена на стійках Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що ЗНІМНІ гімнастичні кільця і канат для лазання, й ІНШІ гнучкі спортивні прилади змонтовані на додатковій гімнастичній площадці Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що кріплення кронштейнів мінібруссів і гімнастичних поперечин в єдину конструкцію виконано за допомогою П -образних фланців Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що усередині труби, що з'єднує кронштейни мінібруссів, установлені металофторо пластов і підшипники Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що гімнастична дошка постачена валиком для ніг, а один її кінець закріплений на одній із поперечин Гімнастичний комплекс, ВІДПОВІДНО ДО винаходу, відрізняється тим, що кронштейни кріплення гімнастичної поперечини можуть бути встановлені як на вертикальних стійках, так і на додатковій гімнастичній площадці Як видно з викладу сутності технічного рішення, що заявляється, воно відрізняється від прототипу і, отже, є новим Рішення також має винахідницький рівень ВІДОМІ численні спроби створення спортивного комплексу, придатного для використання у хатніх умовах [див Старінін Ю Л , Кропив'яник В В , Усвицкий И М Твій спортивний куточок - М Фізкультура і спорт, 1089 - 160 с і ін ] Однак, ненадійне кріплення до стіни і великий простір, що описані комплекси займають, обмежило масштаб їхнього використання Пропоноване технічне рішення принципово відрізняється від відомих тем, що використовує новий елемент, а саме горизонтальну стінку, що збільшує тренувальний простір, не займаючи при цьому корисній площі, наприклад, кімнати При цьому в тренувальний простір можна включати обидві сторони простору відносно стійки і поперечин Пропонована конструкція комплексу технологична, що дозволяє виготовляти його промисловим способом в умовах серійного виробництва, і має гарний збут Фіг 1 загальний вид комплексу в зборі Фіг 2 загальний вид комплексу в зборі (вид 49448 збоку) Фіг 3 Загальний вид комплексу (вид по стрілці А) Фіг 4 Т-образне компонування гімнастичного комплексу Фіг 5 Г- образне компонування гімнастичного комплексу Фіг 6 Уніфікований П - образний фланець Фіг 7 Установка кронштейнів на несучій планці Фіг 8 Спрощений варіант використання гімнастичного комплексу Гімнастичний комплекс (Фіг), 2, 3), містить гімнастичну стінку, стійки І якої з'єднані поперечинами 2, гімнастичну поперечину 3, змонтовану у верхній частині стійок 1 за допомогою кронштейнів 4, ЗНІМНІ гімнастичні кільця 5, на яких може бути встановлена додаткова гімнастична поперечина 6 (Фіг 2), і канат 7 для лазання, балки мінібрус'єв 8 з ручками 9 і підлокітниками 10, які встановлені в середній частині стінки, упертий елемент 11 положення кронштейнів 12 Гімнастичний комплекс містить додаткову гімнастичну площадку 13, розташовану горизонтально на верхньому торці стійок, додаткові консольні елементи И, змонтовані на гімнастичній поперечині 3 (ФігЗ) Упертий елемент 1 1 , встановлений у середній частині стійок 1 з боку протилежному балкам 8 мінібруссів, кронштейни 12 яких установлені з можливістю упора в згаданий упертий елемент 11 і з'єднані між собою трубою 15 Додаткова гімнастична площадка містить дві балки 16 і 17, з'єднані між собою 5 -6 -ма поперечними 18 Гімнастична поперечина 3 може бути змонтована як на стійках комплексу (Фіг 2, 3), так і на додатковій гімнастичній площадці 13 Вона може бути змонтована так, як показано на фіг 1 (5), або 2, 4 На фіг 4 і 5 показані два з можливих варіантів компонування гімнастичного комплексу Г образний і Т -образний варіанти ЗНІМНІ гімнастичні кільця 5, канат 7 для лазання і гнучка драбина 19 змонтовані на балках 17, 18 додаткової гімнастичної площадки 13 Кронштейни 12 мінібруссів і кронштейни 4 гімнастичної поперечини 3 для збирання в єдину конструкцію виконані з П -образними фланцями 20 (Фіг 6) Усередині труби 15 (Фіг 1, 7), що з'єднує кронштейни 12 балок 8 мінібруссів, установлені металофторо пластов і підшипники 21 Труба 15, на якій установлені кронштейни 12, зафіксована на осі 22 за допомогою шайб 23 і болтів 24 (Фіг 7) Гімнастична дошка 25 постачена валиком 26 для ніг і закріплена на одній з поперечин 2 Монтаж гімнастичного комплексу здійснюють за допомогою ПІДП'ЯТНИКІВ 27, розпірних гвинтів 28 і регулятора 29 висоти стійок 1 Кронштейни 4 кріплення гімнастичної поперечини 3 можуть бути встановлені, як показано на фіг 1 (5), 3 і 4 Можливий випуск гімнастичного комплексу й у спрощеному варіанті, як показано на фіг 8, однак у цьому випадку КІЛЬКІСТЬ функцій комплексу істотно скорочується На відміну від інших відомих гімнастичних комплексів заявляємий не вимагає ніякої зборки перед використанням або розбирання після Просто після тренування кожен додатковий елемент повинний зайняти призначене для нього місце Гімнастична поперечина 3 і гімнастична площадка 13 свого положення не змінюють Балки 8 мінібрус'єв і гімнастичну дошку 25 фіксують на поперечинах 2, а канат 7, кільця 5 і мотузкову драбину 19 можна підняти на додаткову гімнастичну площадку 13 Зборку гімнастичного комплексу здійснюють у такий спосіб Стійки І з'єднують з поперечинами 2, утворюючи гімнастичну драбину Попередньо між стійками і установлюють вісь 22 та кронштейни і 2 і гімнастичну дошку 25 Потім на верхній частині стійок 1 розміщають попередньо змонтовану додаткову гімнастичну площадку 13 На додатковій гімнастичній площадці 13 і на нижніх кінцях стійок 1 установлюють підп'ятники 27, за допомогою яких гімнастичний комплекс установлюють, наприклад, між підлогою і стелею приміщення Після фіксації гімнастичного комплексу в опорах його доповнюють гімнастичною поперечиною 3, яку закріплюють або на стійках 1 (фіг 2, 3) за допомогою кронштейнів 4, або на додатковій гімнастичній площадці 13 (фіг 1, 5) за допомогою тих саме кронштейнів 4 На додатковій гімнастичній площадці 13 закріплюють також і гнучкі спортивні прилади 7, 5 119 Як видно з опису гімнастичного комплексу, що заявляється, він має великі функціональні можливості унаслідок використання для вправ, як простір із двох сторін від гімнастичної стінки, так і від різноманітних приладів, розміщених в обмеженому просторі 49448 17 2S '27 Фіг. і 10 fi J ФІГ. 2 S 11 12 49448 25 ФІГ, 3 13 49448 ФІГ. 4 14 15 49448 Фіг 5 16 17 49448 18 20 Фіг. 6 Фіг 7 19 49448 20 to ФІГ. S ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
