Гідравлічний пристрій для підіймання вантажів

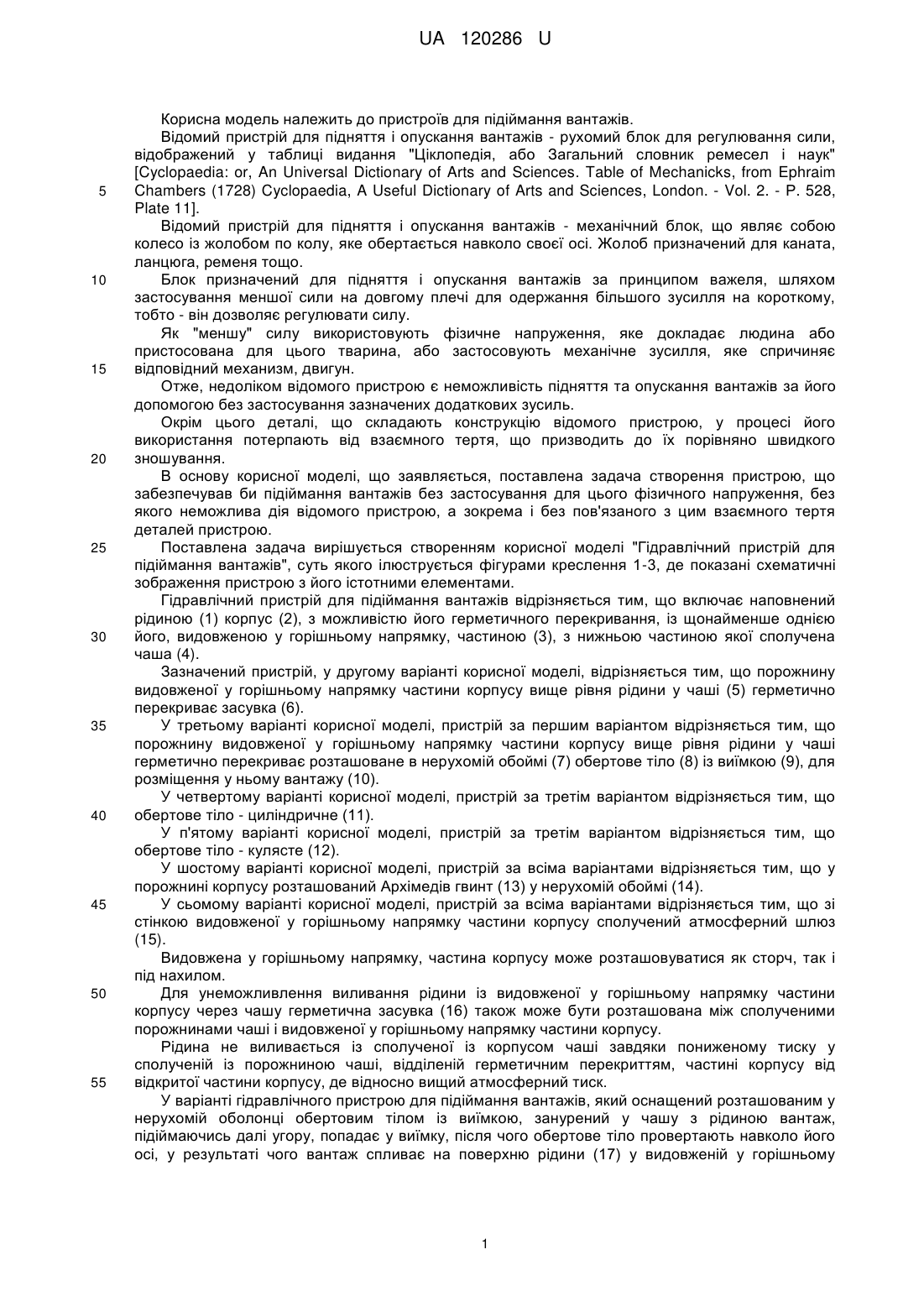

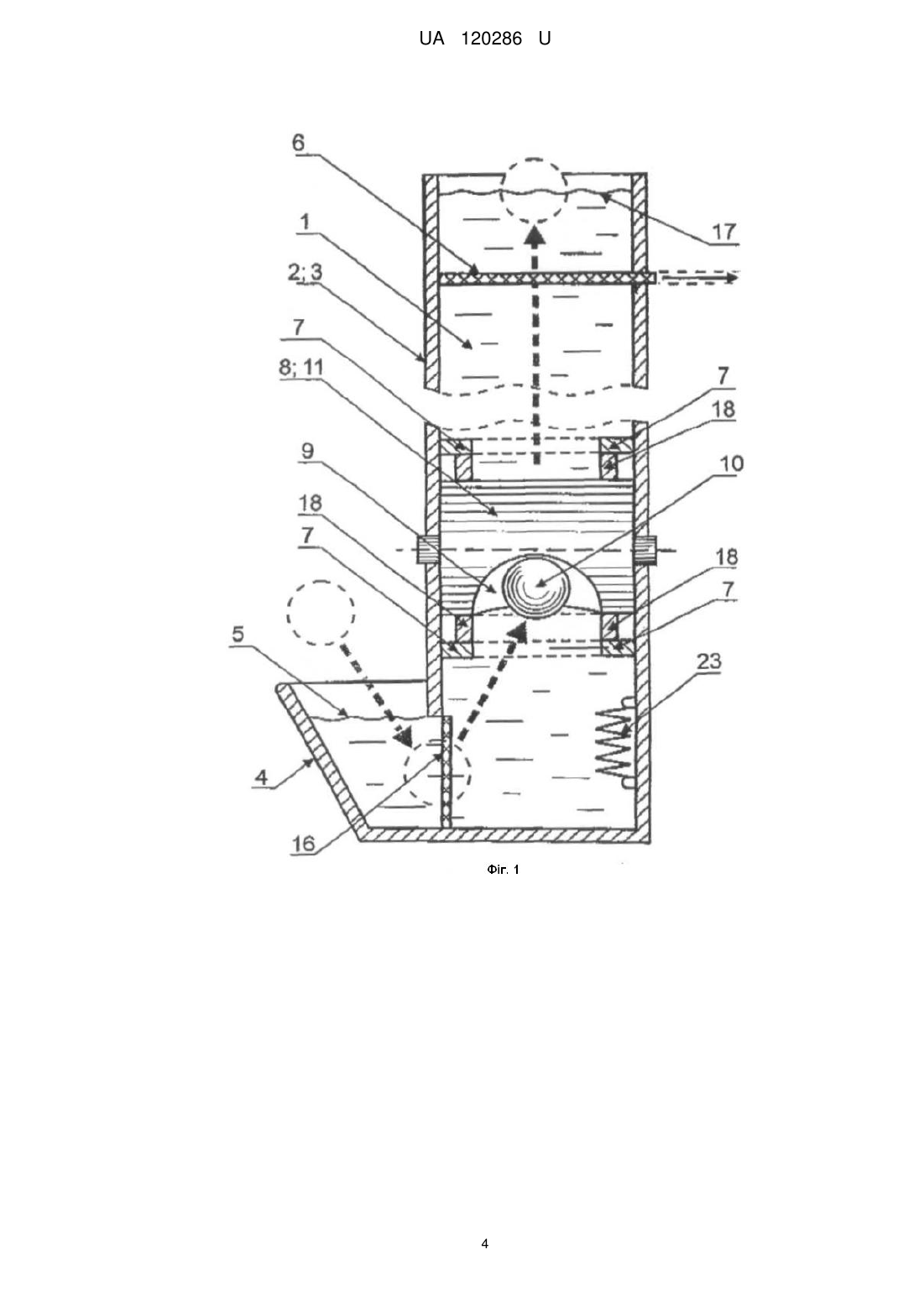

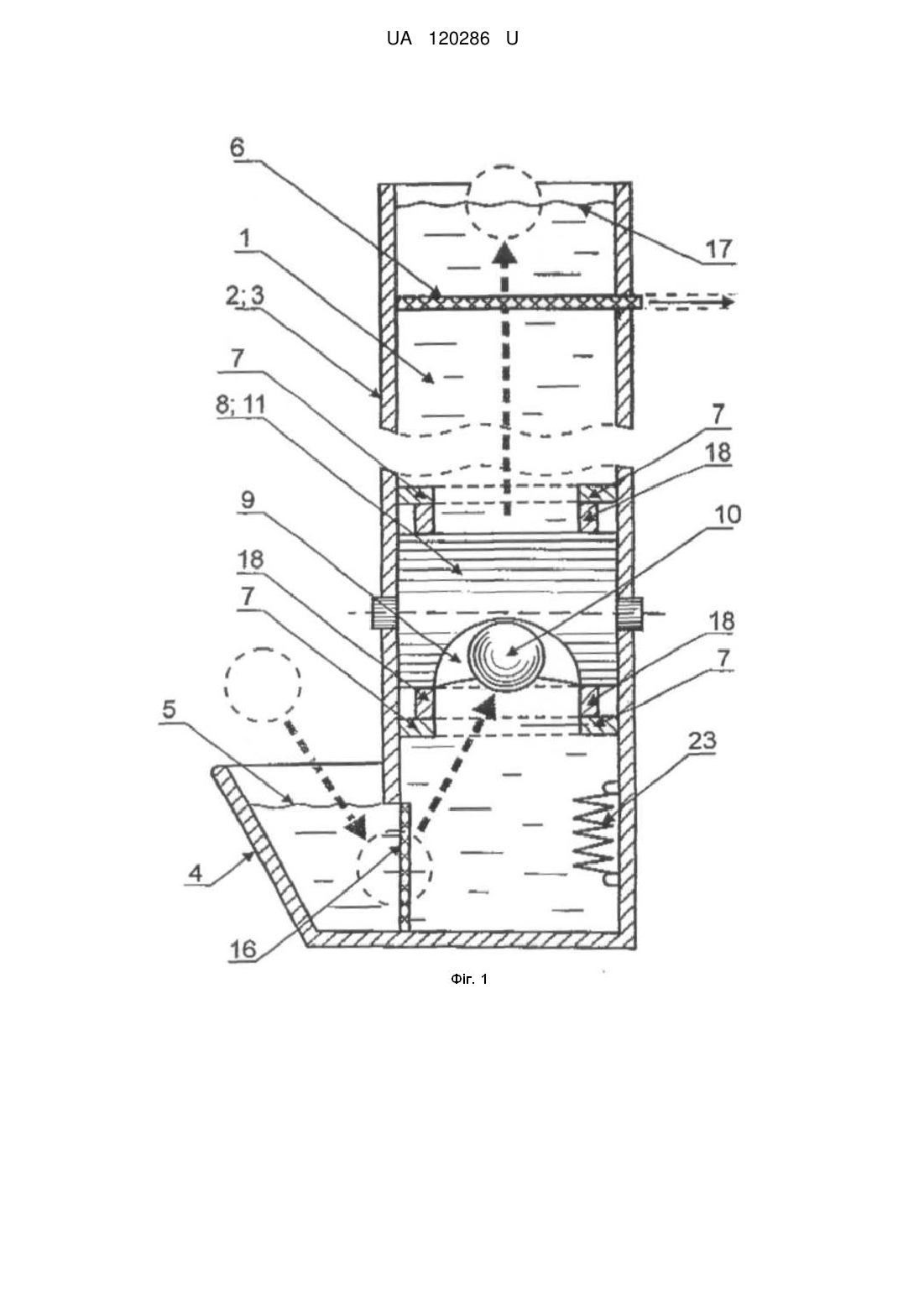

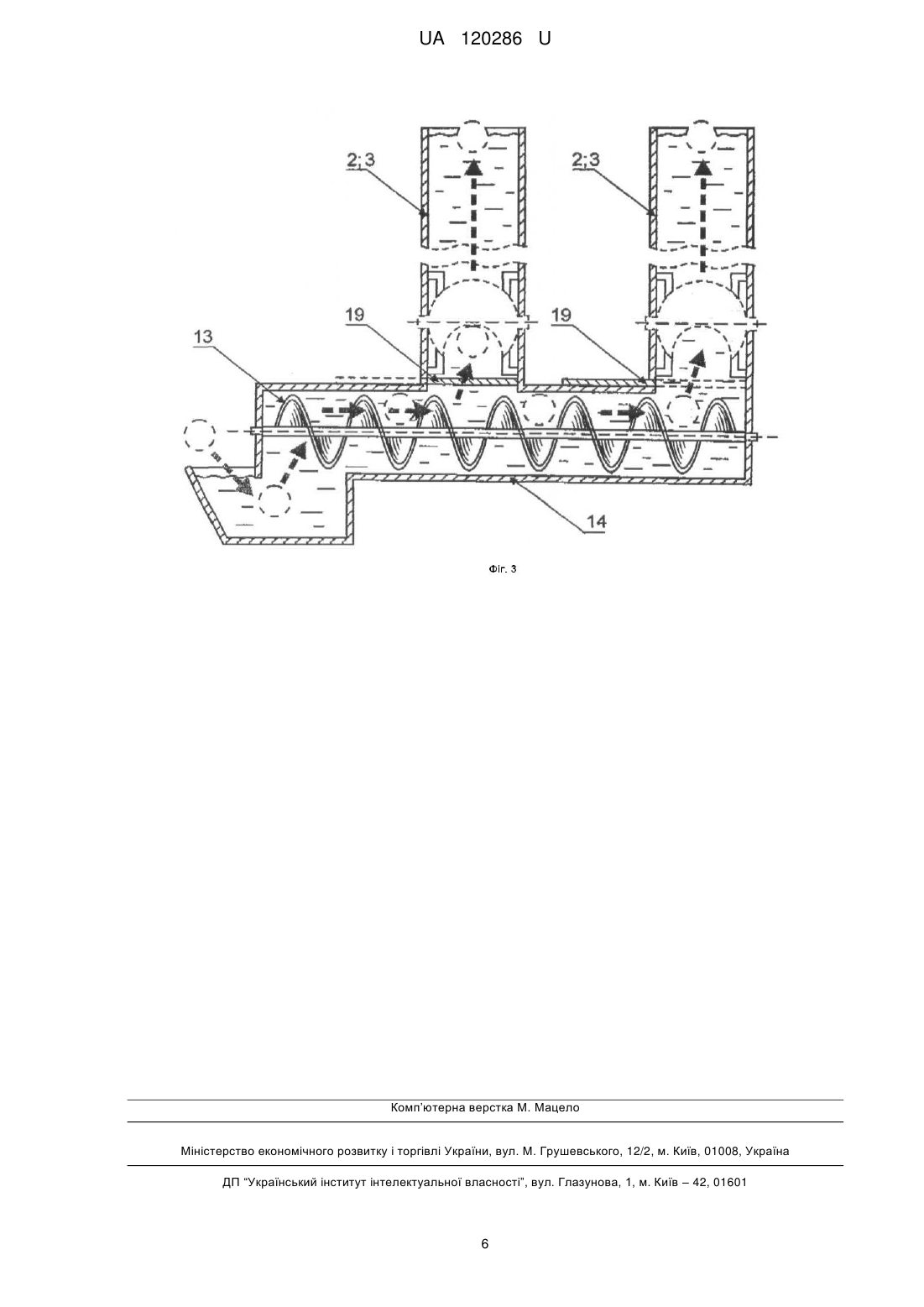

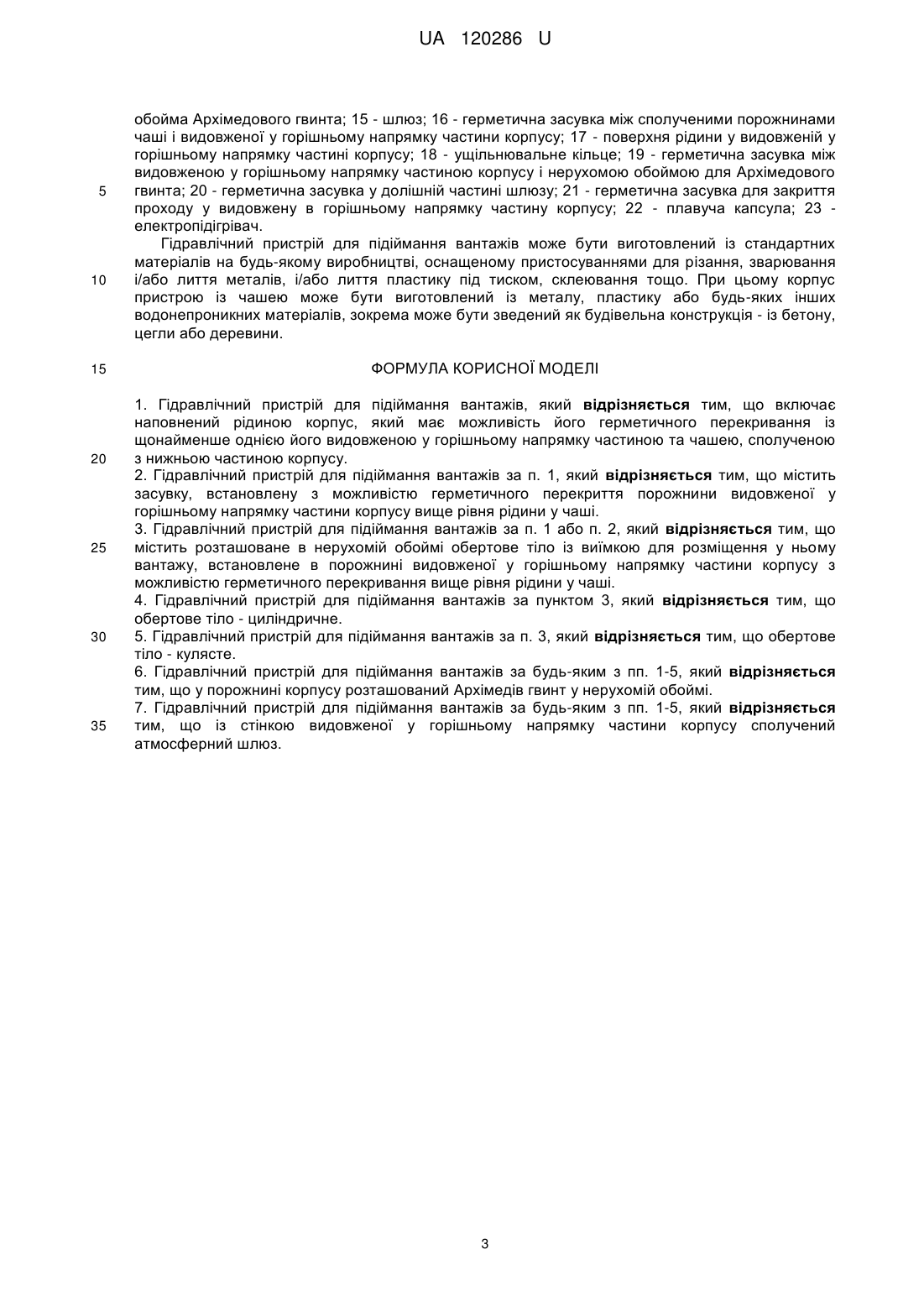

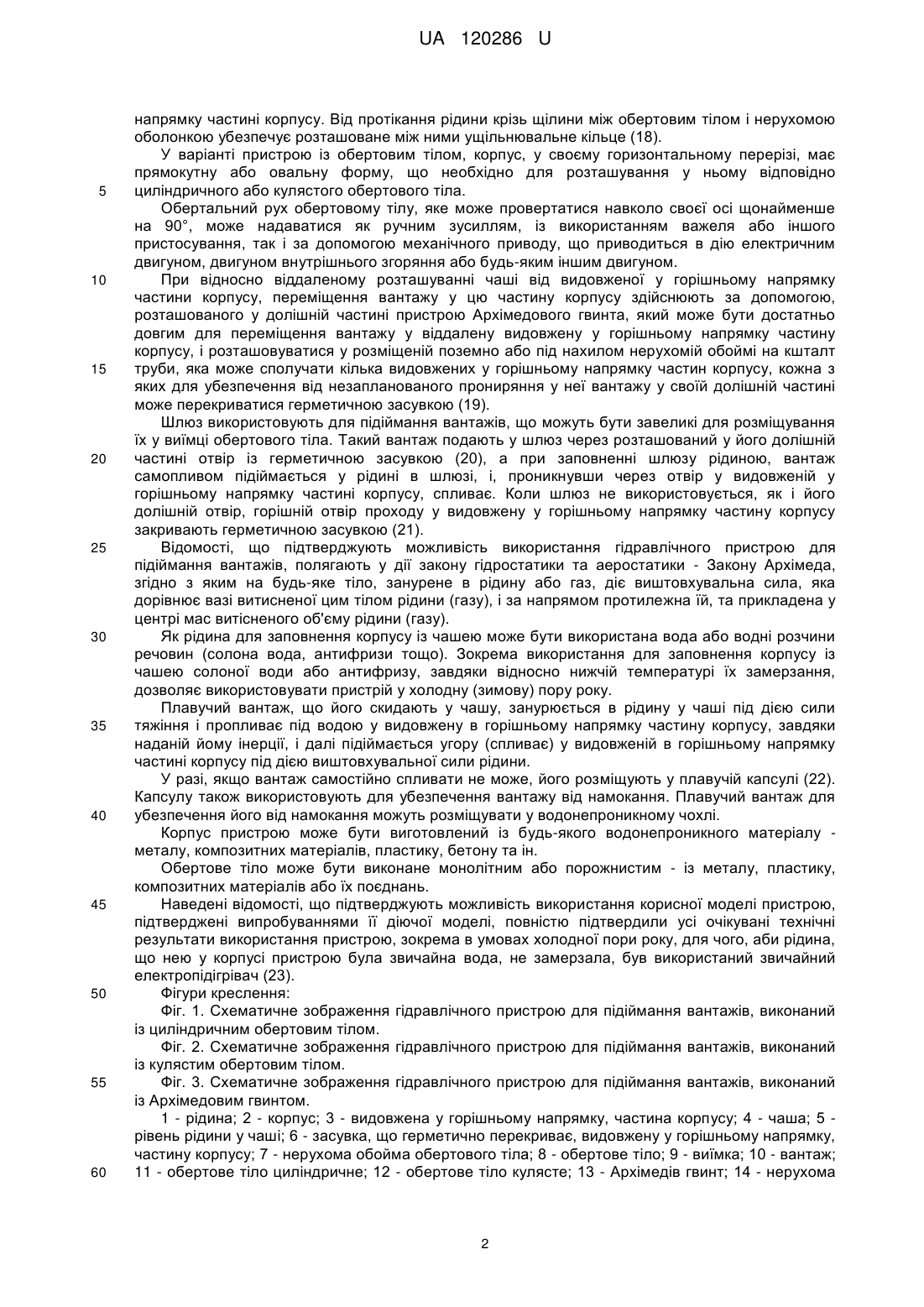

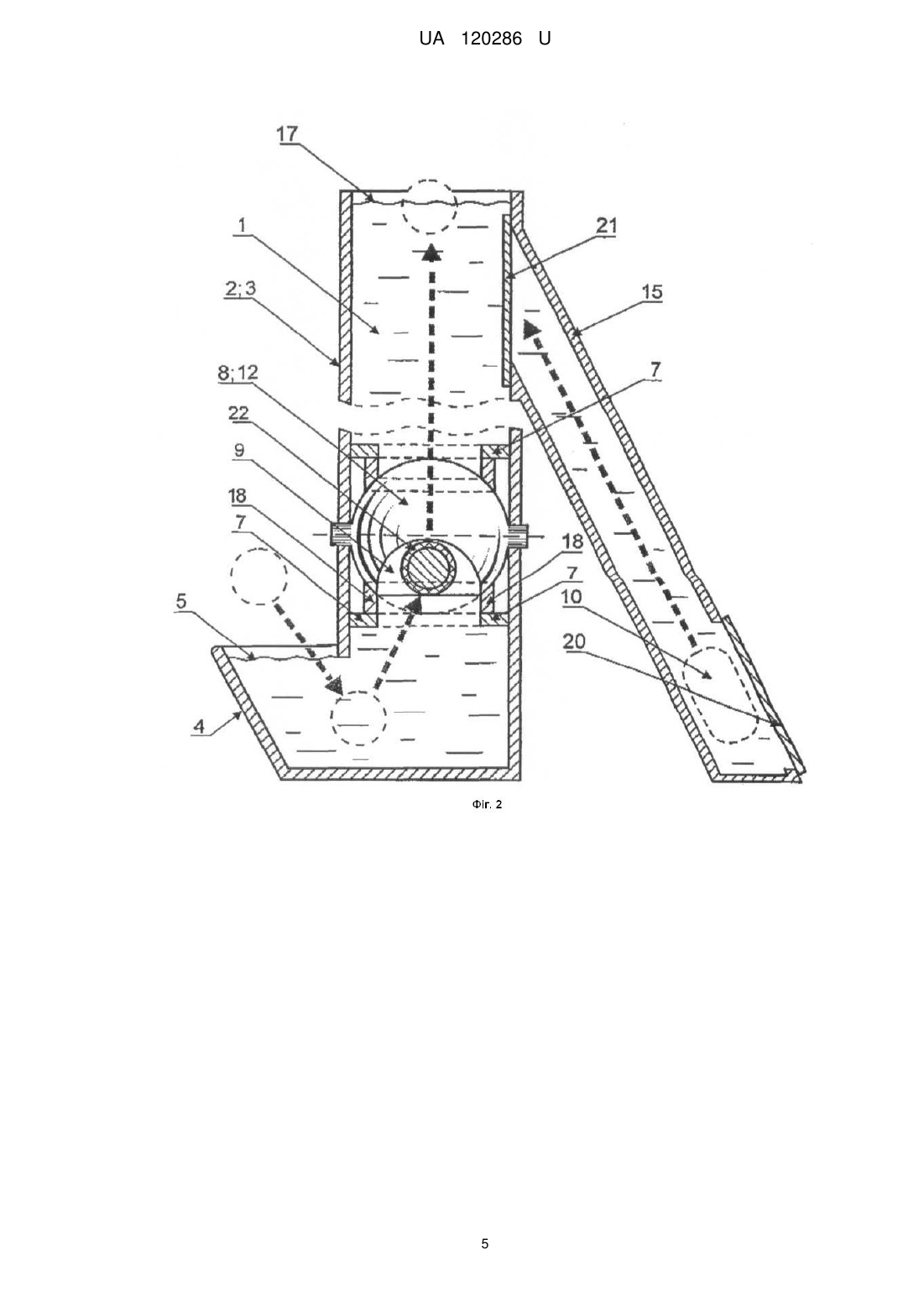

Реферат: Гідравлічний пристрій для підіймання вантажів включає наповнений рідиною корпус з можливістю його герметичного перекривання, зокрема засувкою або розташованим у нерухомій обоймі циліндричним чи кулястим обертовим тілом із виїмкою для розміщення у ньому вантажу, при цьому у порожнині корпусу може бути розташований Архімедів гвинт, а із стінкою видовженої у горішньому напрямку частини корпусу може бути сполучений сполучений атмосферний шлюз. UA 120286 U (12) UA 120286 U UA 120286 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для підіймання вантажів. Відомий пристрій для підняття і опускання вантажів - рухомий блок для регулювання сили, відображений у таблиці видання "Ціклопедія, або Загальний словник ремесел і наук" [Cyclopaedia: or, An Universal Dictionary of Arts and Sciences. Table of Mechanicks, from Ephraim Chambers (1728) Cyclopaedia, A Useful Dictionary of Arts and Sciences, London. - Vol. 2. - Р. 528, Plate 11]. Відомий пристрій для підняття і опускання вантажів - механічний блок, що являє собою колесо із жолобом по колу, яке обертається навколо своєї осі. Жолоб призначений для каната, ланцюга, ременя тощо. Блок призначений для підняття і опускання вантажів за принципом важеля, шляхом застосування меншої сили на довгому плечі для одержання більшого зусилля на короткому, тобто - він дозволяє регулювати силу. Як "меншу" силу використовують фізичне напруження, яке докладає людина або пристосована для цього тварина, або застосовують механічне зусилля, яке спричиняє відповідний механизм, двигун. Отже, недоліком відомого пристрою є неможливість підняття та опускання вантажів за його допомогою без застосування зазначених додаткових зусиль. Окрім цього деталі, що складають конструкцію відомого пристрою, у процесі його використання потерпають від взаємного тертя, що призводить до їх порівняно швидкого зношування. В основу корисної моделі, що заявляється, поставлена задача створення пристрою, що забезпечував би підіймання вантажів без застосування для цього фізичного напруження, без якого неможлива дія відомого пристрою, а зокрема і без пов'язаного з цим взаємного тертя деталей пристрою. Поставлена задача вирішується створенням корисної моделі "Гідравлічний пристрій для підіймання вантажів", суть якого ілюструється фігурами креслення 1-3, де показані схематичні зображення пристрою з його істотними елементами. Гідравлічний пристрій для підіймання вантажів відрізняється тим, що включає наповнений рідиною (1) корпус (2), з можливістю його герметичного перекривання, із щонайменше однією його, видовженою у горішньому напрямку, частиною (3), з нижньою частиною якої сполучена чаша (4). Зазначений пристрій, у другому варіанті корисної моделі, відрізняється тим, що порожнину видовженої у горішньому напрямку частини корпусу вище рівня рідини у чаші (5) герметично перекриває засувка (6). У третьому варіанті корисної моделі, пристрій за першим варіантом відрізняється тим, що порожнину видовженої у горішньому напрямку частини корпусу вище рівня рідини у чаші герметично перекриває розташоване в нерухомій обоймі (7) обертове тіло (8) із виїмкою (9), для розміщення у ньому вантажу (10). У четвертому варіанті корисної моделі, пристрій за третім варіантом відрізняється тим, що обертове тіло - циліндричне (11). У п'ятому варіанті корисної моделі, пристрій за третім варіантом відрізняється тим, що обертове тіло - кулясте (12). У шостому варіанті корисної моделі, пристрій за всіма варіантами відрізняється тим, що у порожнині корпусу розташований Архімедів гвинт (13) у нерухомій обоймі (14). У сьомому варіанті корисної моделі, пристрій за всіма варіантами відрізняється тим, що зі стінкою видовженої у горішньому напрямку частини корпусу сполучений атмосферний шлюз (15). Видовжена у горішньому напрямку, частина корпусу може розташовуватися як сторч, так і під нахилом. Для унеможливлення виливання рідини із видовженої у горішньому напрямку частини корпусу через чашу герметична засувка (16) також може бути розташована між сполученими порожнинами чаші і видовженої у горішньому напрямку частини корпусу. Рідина не виливається із сполученої із корпусом чаші завдяки пониженому тиску у сполученій із порожниною чаші, відділеній герметичним перекриттям, частині корпусу від відкритої частини корпусу, де відносно вищий атмосферний тиск. У варіанті гідравлічного пристрою для підіймання вантажів, який оснащений розташованим у нерухомій оболонці обертовим тілом із виїмкою, занурений у чашу з рідиною вантаж, підіймаючись далі угору, попадає у виїмку, після чого обертове тіло провертають навколо його осі, у результаті чого вантаж спливає на поверхню рідини (17) у видовженій у горішньому 1 UA 120286 U 5 10 15 20 25 30 35 40 45 50 55 60 напрямку частині корпусу. Від протікання рідини крізь щілини між обертовим тілом і нерухомою оболонкою убезпечує розташоване між ними ущільнювальне кільце (18). У варіанті пристрою із обертовим тілом, корпус, у своєму горизонтальному перерізі, має прямокутну або овальну форму, що необхідно для розташування у ньому відповідно циліндричного або кулястого обертового тіла. Обертальний рух обертовому тілу, яке може провертатися навколо своєї осі щонайменше на 90°, може надаватися як ручним зусиллям, із використанням важеля або іншого пристосування, так і за допомогою механічного приводу, що приводиться в дію електричним двигуном, двигуном внутрішнього згоряння або будь-яким іншим двигуном. При відносно віддаленому розташуванні чаші від видовженої у горішньому напрямку частини корпусу, переміщення вантажу у цю частину корпусу здійснюють за допомогою, розташованого у долішній частині пристрою Архімедового гвинта, який може бути достатньо довгим для переміщення вантажу у віддалену видовжену у горішньому напрямку частину корпусу, і розташовуватися у розміщеній поземно або під нахилом нерухомій обоймі на кшталт труби, яка може сполучати кілька видовжених у горішньому напрямку частин корпусу, кожна з яких для убезпечення від незапланованого прониряння у неї вантажу у своїй долішній частині може перекриватися герметичною засувкою (19). Шлюз використовують для підіймання вантажів, що можуть бути завеликі для розміщування їх у виїмці обертового тіла. Такий вантаж подають у шлюз через розташований у його долішній частині отвір із герметичною засувкою (20), а при заповненні шлюзу рідиною, вантаж самопливом підіймається у рідині в шлюзі, і, проникнувши через отвір у видовженій у горішньому напрямку частині корпусу, спливає. Коли шлюз не використовується, як і його долішній отвір, горішній отвір проходу у видовжену у горішньому напрямку частину корпусу закривають герметичною засувкою (21). Відомості, що підтверджують можливість використання гідравлічного пристрою для підіймання вантажів, полягають у дії закону гідростатики та аеростатики - Закону Архімеда, згідно з яким на будь-яке тіло, занурене в рідину або газ, діє виштовхувальна сила, яка дорівнює вазі витисненої цим тілом рідини (газу), і за напрямом протилежна їй, та прикладена у центрі мас витісненого об'єму рідини (газу). Як рідина для заповнення корпусу із чашею може бути використана вода або водні розчини речовин (солона вода, антифризи тощо). Зокрема використання для заповнення корпусу із чашею солоної води або антифризу, завдяки відносно нижчій температурі їх замерзання, дозволяє використовувати пристрій у холодну (зимову) пору року. Плавучий вантаж, що його скидають у чашу, занурюється в рідину у чаші під дією сили тяжіння і пропливає під водою у видовжену в горішньому напрямку частину корпусу, завдяки наданій йому інерції, і далі підіймається угору (спливає) у видовженій в горішньому напрямку частині корпусу під дією виштовхувальної сили рідини. У разі, якщо вантаж самостійно спливати не може, його розміщують у плавучій капсулі (22). Капсулу також використовують для убезпечення вантажу від намокання. Плавучий вантаж для убезпечення його від намокання можуть розміщувати у водонепроникному чохлі. Корпус пристрою може бути виготовлений із будь-якого водонепроникного матеріалу металу, композитних матеріалів, пластику, бетону та ін. Обертове тіло може бути виконане монолітним або порожнистим - із металу, пластику, композитних матеріалів або їх поєднань. Наведені відомості, що підтверджують можливість використання корисної моделі пристрою, підтверджені випробуваннями її діючої моделі, повністю підтвердили усі очікувані технічні результати використання пристрою, зокрема в умовах холодної пори року, для чого, аби рідина, що нею у корпусі пристрою була звичайна вода, не замерзала, був використаний звичайний електропідігрівач (23). Фігури креслення: Фіг. 1. Схематичне зображення гідравлічного пристрою для підіймання вантажів, виконаний із циліндричним обертовим тілом. Фіг. 2. Схематичне зображення гідравлічного пристрою для підіймання вантажів, виконаний із кулястим обертовим тілом. Фіг. 3. Схематичне зображення гідравлічного пристрою для підіймання вантажів, виконаний із Архімедовим гвинтом. 1 - рідина; 2 - корпус; 3 - видовжена у горішньому напрямку, частина корпусу; 4 - чаша; 5 рівень рідини у чаші; 6 - засувка, що герметично перекриває, видовжену у горішньому напрямку, частину корпусу; 7 - нерухома обойма обертового тіла; 8 - обертове тіло; 9 - виїмка; 10 - вантаж; 11 - обертове тіло циліндричне; 12 - обертове тіло кулясте; 13 - Архімедів гвинт; 14 - нерухома 2 UA 120286 U 5 10 15 20 25 30 35 обойма Архімедового гвинта; 15 - шлюз; 16 - герметична засувка між сполученими порожнинами чаші і видовженої у горішньому напрямку частини корпусу; 17 - поверхня рідини у видовженій у горішньому напрямку частині корпусу; 18 - ущільнювальне кільце; 19 - герметична засувка між видовженою у горішньому напрямку частиною корпусу і нерухомою обоймою для Архімедового гвинта; 20 - герметична засувка у долішній частині шлюзу; 21 - герметична засувка для закриття проходу у видовжену в горішньому напрямку частину корпусу; 22 - плавуча капсула; 23 електропідігрівач. Гідравлічний пристрій для підіймання вантажів може бути виготовлений із стандартних матеріалів на будь-якому виробництві, оснащеному пристосуваннями для різання, зварювання і/або лиття металів, і/або лиття пластику під тиском, склеювання тощо. При цьому корпус пристрою із чашею може бути виготовлений із металу, пластику або будь-яких інших водонепроникних матеріалів, зокрема може бути зведений як будівельна конструкція - із бетону, цегли або деревини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Гідравлічний пристрій для підіймання вантажів, який відрізняється тим, що включає наповнений рідиною корпус, який має можливість його герметичного перекривання із щонайменше однією його видовженою у горішньому напрямку частиною та чашею, сполученою з нижньою частиною корпусу. 2. Гідравлічний пристрій для підіймання вантажів за п. 1, який відрізняється тим, що містить засувку, встановлену з можливістю герметичного перекриття порожнини видовженої у горішньому напрямку частини корпусу вище рівня рідини у чаші. 3. Гідравлічний пристрій для підіймання вантажів за п. 1 або п. 2, який відрізняється тим, що містить розташоване в нерухомій обоймі обертове тіло із виїмкою для розміщення у ньому вантажу, встановлене в порожнині видовженої у горішньому напрямку частини корпусу з можливістю герметичного перекривання вище рівня рідини у чаші. 4. Гідравлічний пристрій для підіймання вантажів за пунктом 3, який відрізняється тим, що обертове тіло - циліндричне. 5. Гідравлічний пристрій для підіймання вантажів за п. 3, який відрізняється тим, що обертове тіло - кулясте. 6. Гідравлічний пристрій для підіймання вантажів за будь-яким з пп. 1-5, який відрізняється тим, що у порожнині корпусу розташований Архімедів гвинт у нерухомій обоймі. 7. Гідравлічний пристрій для підіймання вантажів за будь-яким з пп. 1-5, який відрізняється тим, що із стінкою видовженої у горішньому напрямку частини корпусу сполучений атмосферний шлюз. 3 UA 120286 U 4 UA 120286 U 5 UA 120286 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
