Ревізійний люк

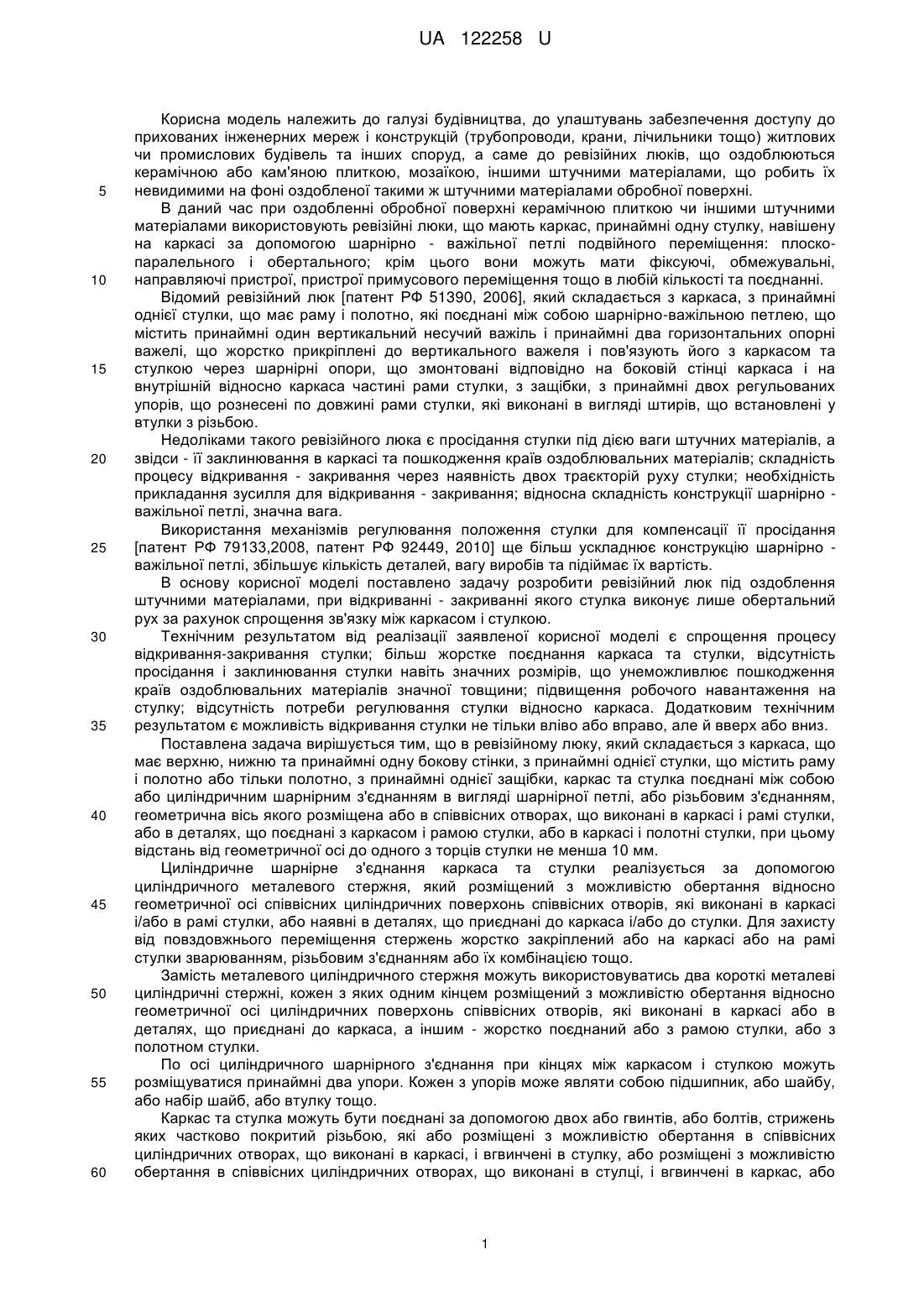

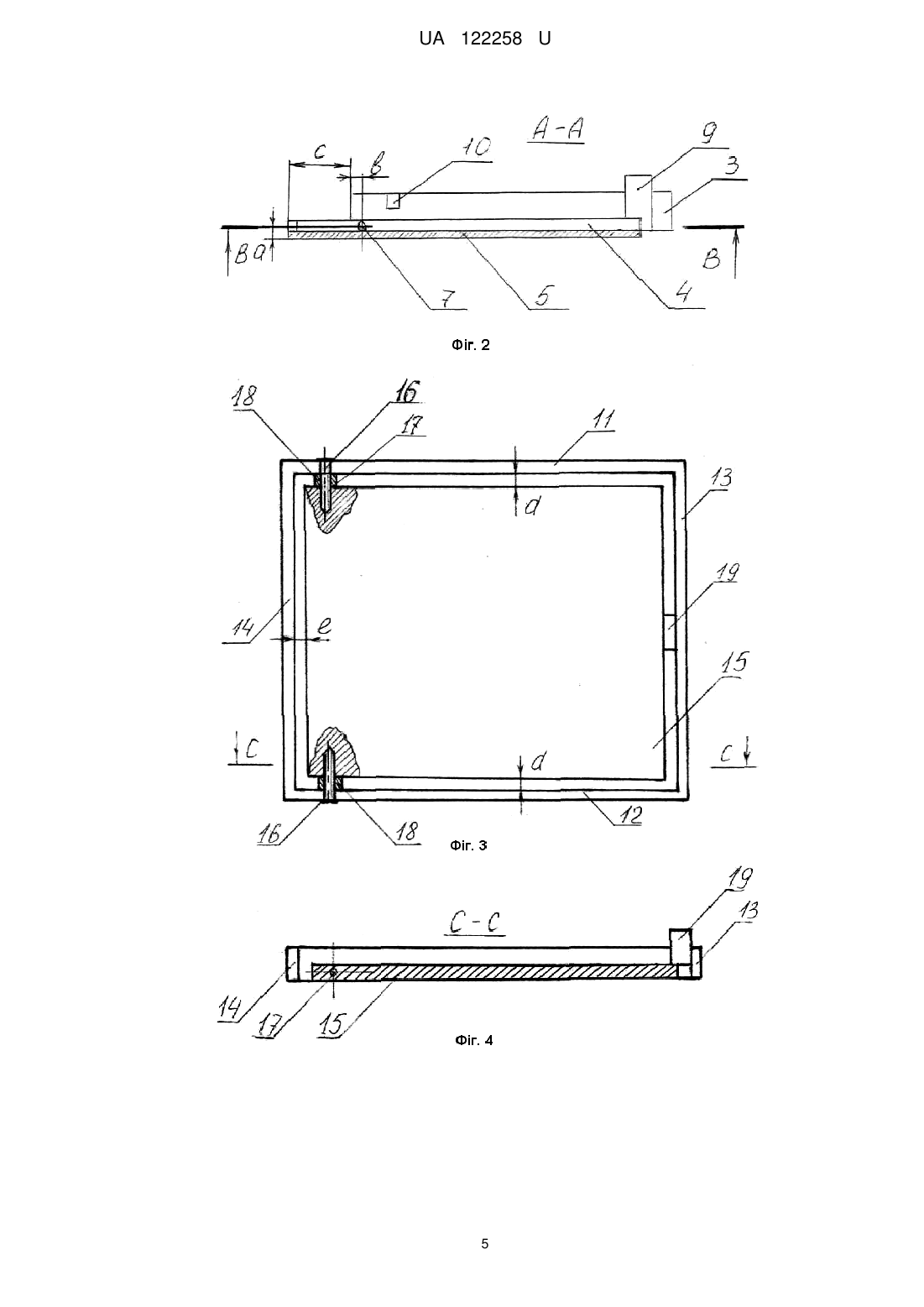

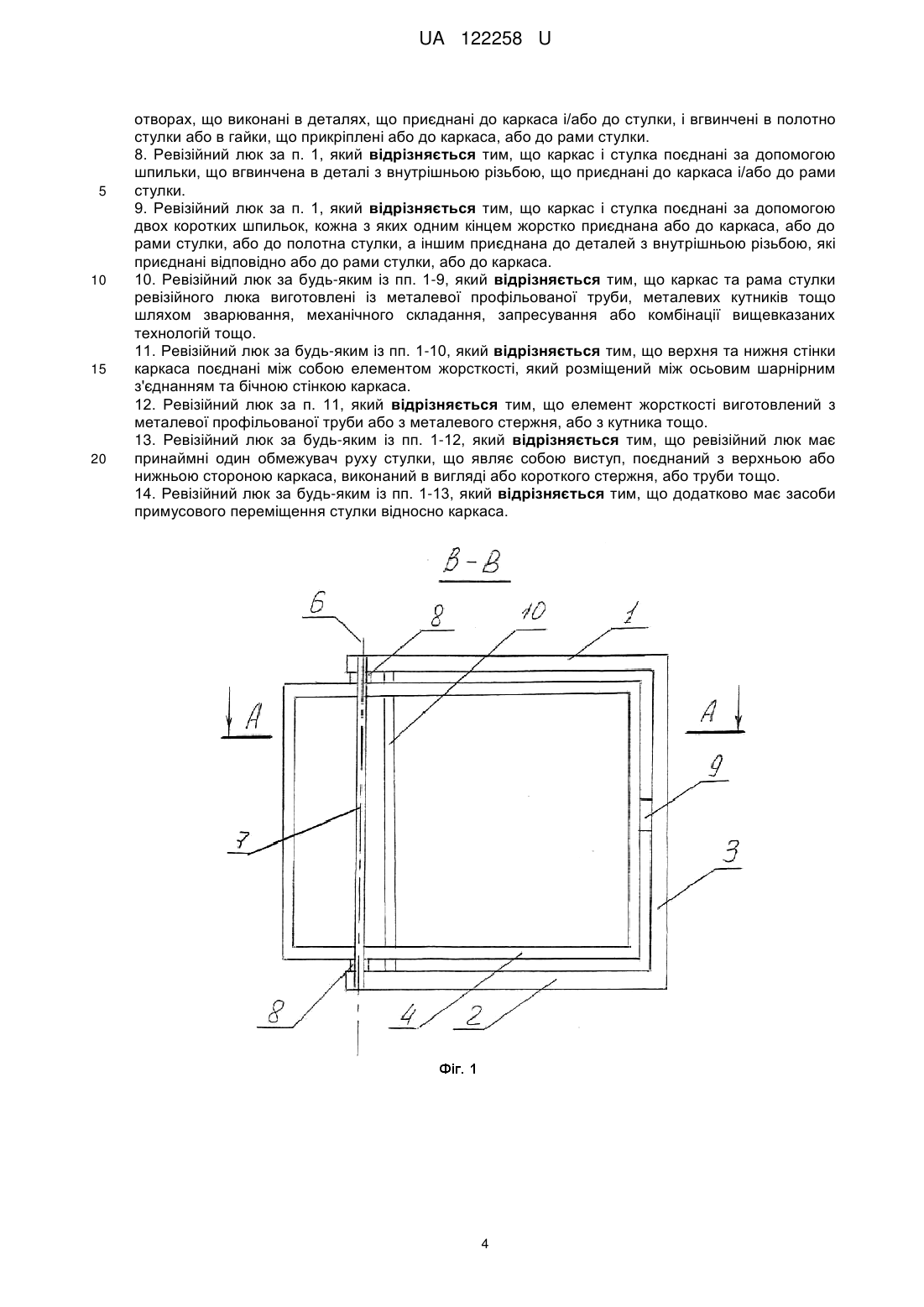

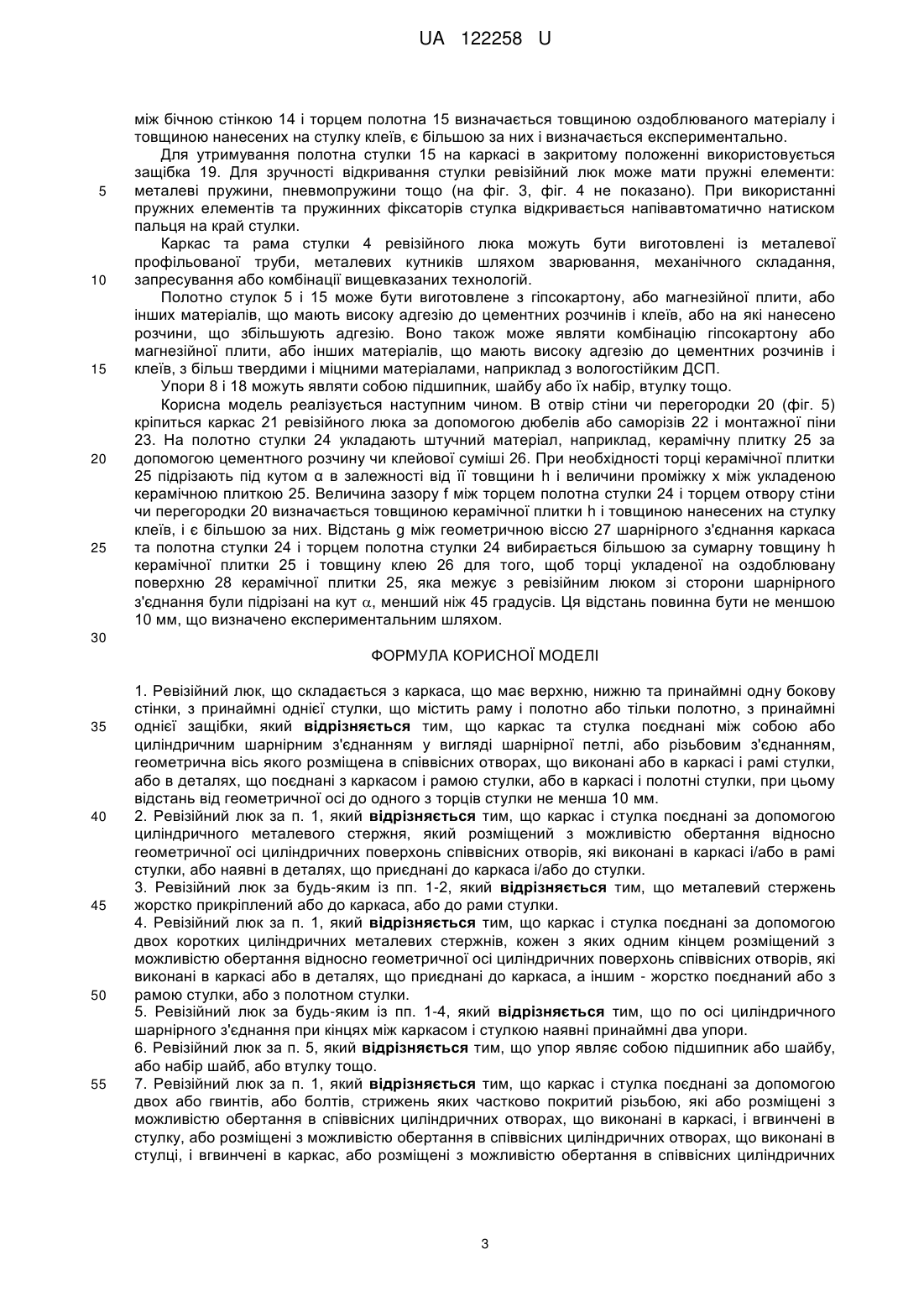

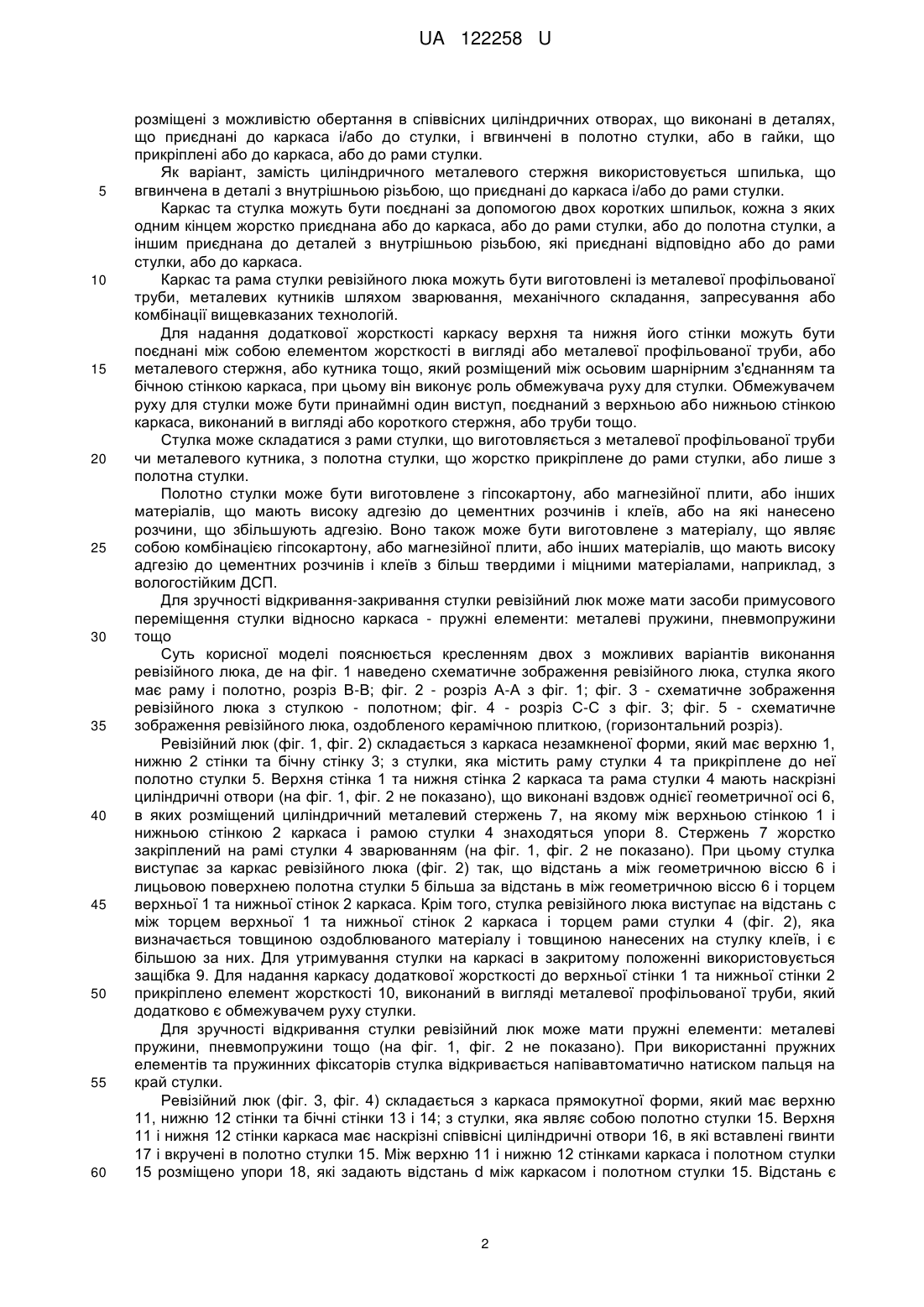

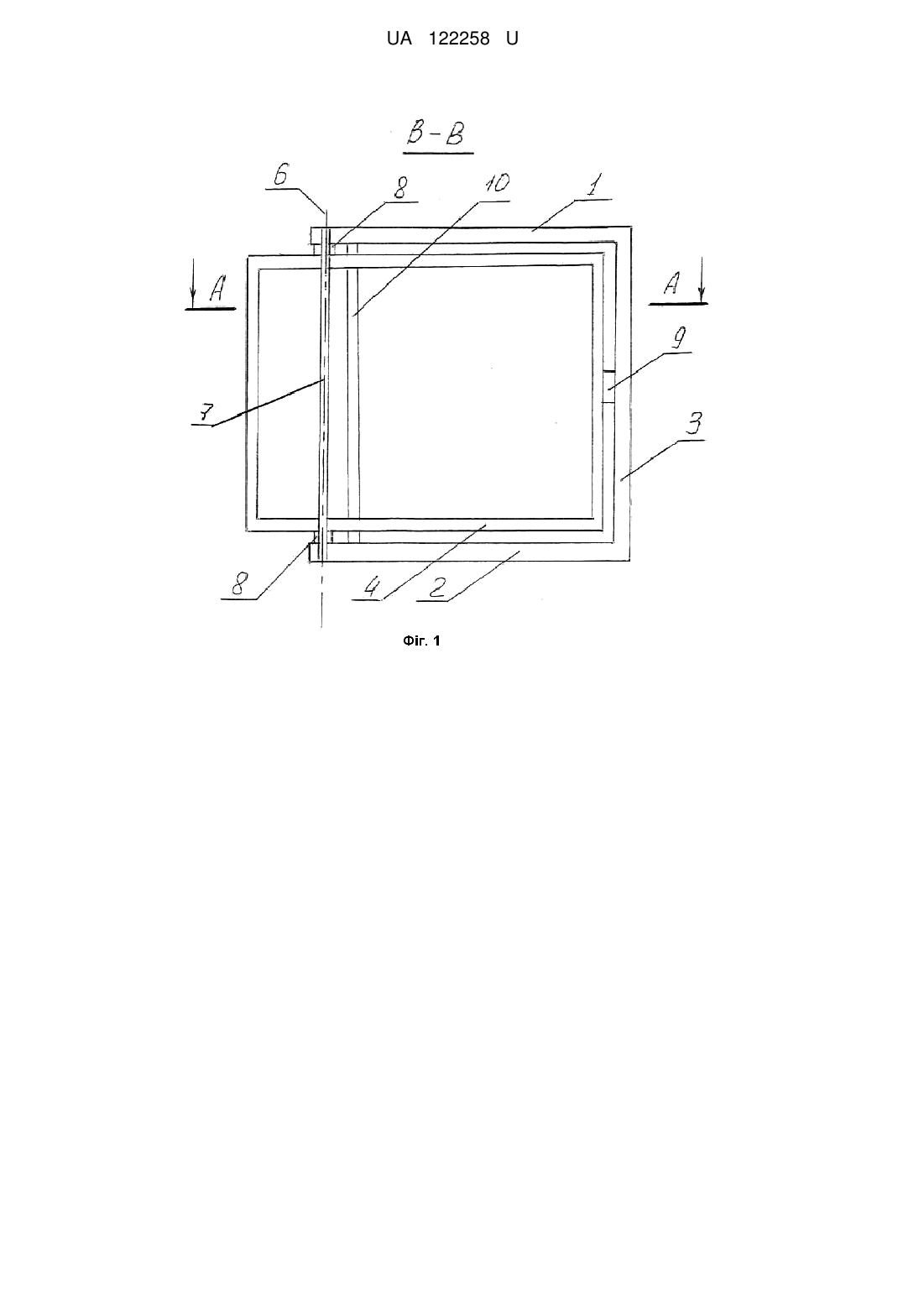

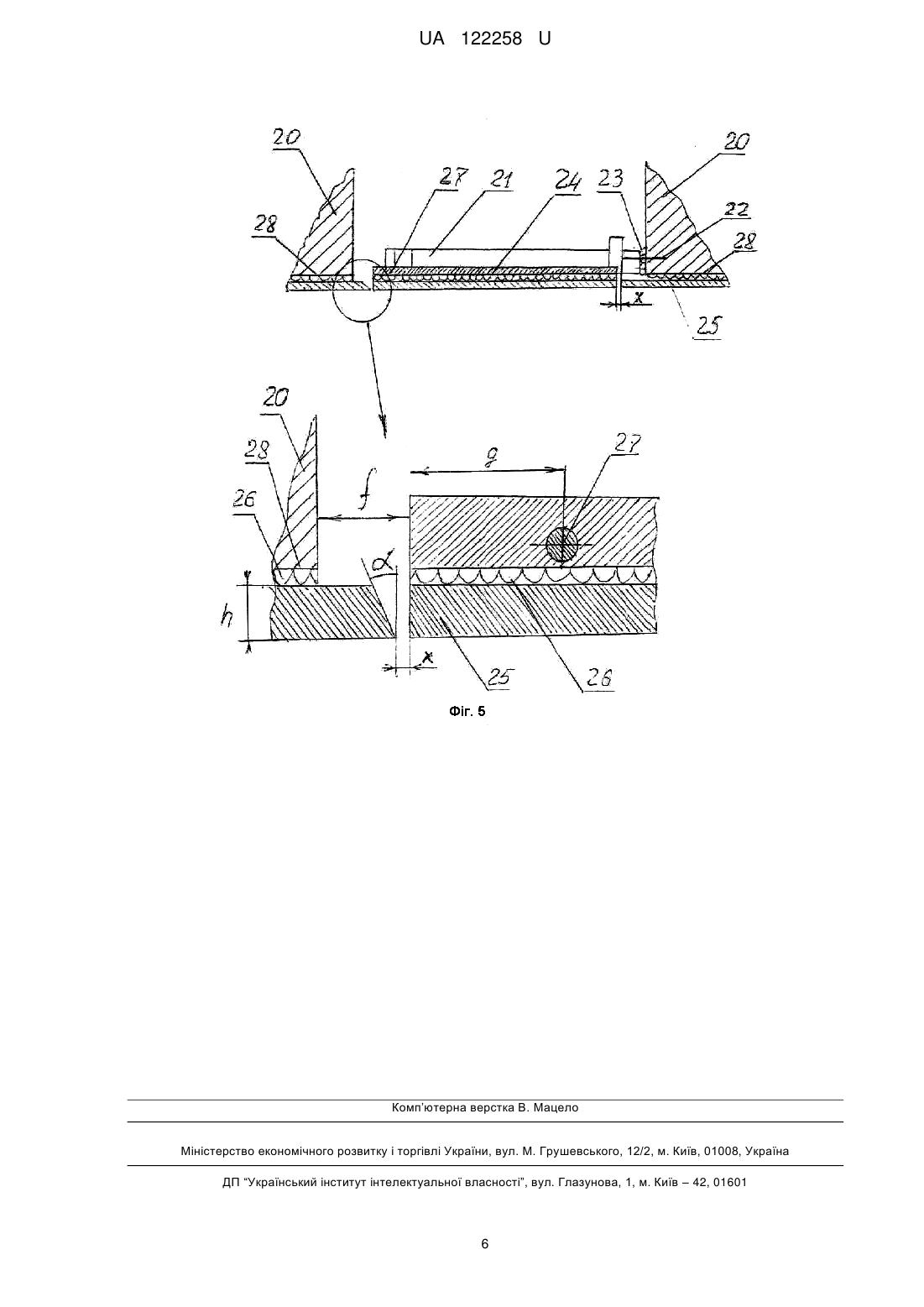

Реферат: Ревізійний люк складається з каркаса, що має верхню, нижню та принаймні одну бокову стінки, з принаймні однієї стулки, що містить раму і полотно або тільки полотно, з принаймні однієї защібки. При цьому каркас та стулка поєднані між собою або циліндричним шарнірним з'єднанням в вигляді шарнірної петлі, або різьбовим з'єднанням, геометрична вісь якого розміщена в співвісних отворах, що виконані або в каркасі і рамі стулки, або в деталях, що поєднані з каркасом і рамою стулки, або в каркасі і полотні стулки, при цьому відстань від геометричної осі до одного з торців стулки не менша 10 мм. UA 122258 U (12) UA 122258 U UA 122258 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, до улаштувань забезпечення доступу до прихованих інженерних мереж і конструкцій (трубопроводи, крани, лічильники тощо) житлових чи промислових будівель та інших споруд, а саме до ревізійних люків, що оздоблюються керамічною або кам'яною плиткою, мозаїкою, іншими штучними матеріалами, що робить їх невидимими на фоні оздобленої такими ж штучними матеріалами обробної поверхні. В даний час при оздобленні обробної поверхні керамічною плиткою чи іншими штучними матеріалами використовують ревізійні люки, що мають каркас, принаймні одну стулку, навішену на каркасі за допомогою шарнірно - важільної петлі подвійного переміщення: плоскопаралельного і обертального; крім цього вони можуть мати фіксуючі, обмежувальні, направляючі пристрої, пристрої примусового переміщення тощо в любій кількості та поєднанні. Відомий ревізійний люк [патент РФ 51390, 2006], який складається з каркаса, з принаймні однієї стулки, що має раму і полотно, які поєднані між собою шарнірно-важільною петлею, що містить принаймні один вертикальний несучий важіль і принаймні два горизонтальних опорні важелі, що жорстко прикріплені до вертикального важеля і пов'язують його з каркасом та стулкою через шарнірні опори, що змонтовані відповідно на боковій стінці каркаса і на внутрішній відносно каркаса частині рами стулки, з защібки, з принаймні двох регульованих упорів, що рознесені по довжині рами стулки, які виконані в вигляді штирів, що встановлені у втулки з різьбою. Недоліками такого ревізійного люка є просідання стулки під дією ваги штучних матеріалів, а звідси - її заклинювання в каркасі та пошкодження країв оздоблювальних матеріалів; складність процесу відкривання - закривання через наявність двох траєкторій руху стулки; необхідність прикладання зусилля для відкривання - закривання; відносна складність конструкції шарнірно важільної петлі, значна вага. Використання механізмів регулювання положення стулки для компенсації її просідання [патент РФ 79133,2008, патент РФ 92449, 2010] ще більш ускладнює конструкцію шарнірно важільної петлі, збільшує кількість деталей, вагу виробів та підіймає їх вартість. В основу корисної моделі поставлено задачу розробити ревізійний люк під оздоблення штучними матеріалами, при відкриванні - закриванні якого стулка виконує лише обертальний рух за рахунок спрощення зв'язку між каркасом і стулкою. Технічним результатом від реалізації заявленої корисної моделі є спрощення процесу відкривання-закривання стулки; більш жорстке поєднання каркаса та стулки, відсутність просідання і заклинювання стулки навіть значних розмірів, що унеможливлює пошкодження країв оздоблювальних матеріалів значної товщини; підвищення робочого навантаження на стулку; відсутність потреби регулювання стулки відносно каркаса. Додатковим технічним результатом є можливість відкривання стулки не тільки вліво або вправо, але й вверх або вниз. Поставлена задача вирішується тим, що в ревізійному люку, який складається з каркаса, що має верхню, нижню та принаймні одну бокову стінки, з принаймні однієї стулки, що містить раму і полотно або тільки полотно, з принаймні однієї защібки, каркас та стулка поєднані між собою або циліндричним шарнірним з'єднанням в вигляді шарнірної петлі, або різьбовим з'єднанням, геометрична вісь якого розміщена або в співвісних отворах, що виконані в каркасі і рамі стулки, або в деталях, що поєднані з каркасом і рамою стулки, або в каркасі і полотні стулки, при цьому відстань від геометричної осі до одного з торців стулки не менша 10 мм. Циліндричне шарнірне з'єднання каркаса та стулки реалізується за допомогою циліндричного металевого стержня, який розміщений з можливістю обертання відносно геометричної осі співвісних циліндричних поверхонь співвісних отворів, які виконані в каркасі і/або в рамі стулки, або наявні в деталях, що приєднані до каркаса і/або до стулки. Для захисту від повздовжнього переміщення стержень жорстко закріплений або на каркасі або на рамі стулки зварюванням, різьбовим з'єднанням або їх комбінацією тощо. Замість металевого циліндричного стержня можуть використовуватись два короткі металеві циліндричні стержні, кожен з яких одним кінцем розміщений з можливістю обертання відносно геометричної осі циліндричних поверхонь співвісних отворів, які виконані в каркасі або в деталях, що приєднані до каркаса, а іншим - жорстко поєднаний або з рамою стулки, або з полотном стулки. По осі циліндричного шарнірного з'єднання при кінцях між каркасом і стулкою можуть розміщуватися принаймні два упори. Кожен з упорів може являти собою підшипник, або шайбу, або набір шайб, або втулку тощо. Каркас та стулка можуть бути поєднані за допомогою двох або гвинтів, або болтів, стрижень яких частково покритий різьбою, які або розміщені з можливістю обертання в співвісних циліндричних отворах, що виконані в каркасі, і вгвинчені в стулку, або розміщені з можливістю обертання в співвісних циліндричних отворах, що виконані в стулці, і вгвинчені в каркас, або 1 UA 122258 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщені з можливістю обертання в співвісних циліндричних отворах, що виконані в деталях, що приєднані до каркаса і/або до стулки, і вгвинчені в полотно стулки, або в гайки, що прикріплені або до каркаса, або до рами стулки. Як варіант, замість циліндричного металевого стержня використовується шпилька, що вгвинчена в деталі з внутрішньою різьбою, що приєднані до каркаса і/або до рами стулки. Каркас та стулка можуть бути поєднані за допомогою двох коротких шпильок, кожна з яких одним кінцем жорстко приєднана або до каркаса, або до рами стулки, або до полотна стулки, а іншим приєднана до деталей з внутрішньою різьбою, які приєднані відповідно або до рами стулки, або до каркаса. Каркас та рама стулки ревізійного люка можуть бути виготовлені із металевої профільованої труби, металевих кутників шляхом зварювання, механічного складання, запресування або комбінації вищевказаних технологій. Для надання додаткової жорсткості каркасу верхня та нижня його стінки можуть бути поєднані між собою елементом жорсткості в вигляді або металевої профільованої труби, або металевого стержня, або кутника тощо, який розміщений між осьовим шарнірним з'єднанням та бічною стінкою каркаса, при цьому він виконує роль обмежувача руху для стулки. Обмежувачем руху для стулки може бути принаймні один виступ, поєднаний з верхньою або нижньою стінкою каркаса, виконаний в вигляді або короткого стержня, або труби тощо. Стулка може складатися з рами стулки, що виготовляється з металевої профільованої труби чи металевого кутника, з полотна стулки, що жорстко прикріплене до рами стулки, або лише з полотна стулки. Полотно стулки може бути виготовлене з гіпсокартону, або магнезійної плити, або інших матеріалів, що мають високу адгезію до цементних розчинів і клеїв, або на які нанесено розчини, що збільшують адгезію. Воно також може бути виготовлене з матеріалу, що являє собою комбінацією гіпсокартону, або магнезійної плити, або інших матеріалів, що мають високу адгезію до цементних розчинів і клеїв з більш твердими і міцними матеріалами, наприклад, з вологостійким ДСП. Для зручності відкривання-закривання стулки ревізійний люк може мати засоби примусового переміщення стулки відносно каркаса - пружні елементи: металеві пружини, пневмопружини тощо Суть корисної моделі пояснюється кресленням двох з можливих варіантів виконання ревізійного люка, де на фіг. 1 наведено схематичне зображення ревізійного люка, стулка якого має раму і полотно, розріз В-В; фіг. 2 - розріз А-А з фіг. 1; фіг. 3 - схематичне зображення ревізійного люка з стулкою - полотном; фіг. 4 - розріз С-С з фіг. 3; фіг. 5 - схематичне зображення ревізійного люка, оздобленого керамічною плиткою, (горизонтальний розріз). Ревізійний люк (фіг. 1, фіг. 2) складається з каркаса незамкненої форми, який має верхню 1, нижню 2 стінки та бічну стінку 3; з стулки, яка містить раму стулки 4 та прикріплене до неї полотно стулки 5. Верхня стінка 1 та нижня стінка 2 каркаса та рама стулки 4 мають наскрізні циліндричні отвори (на фіг. 1, фіг. 2 не показано), що виконані вздовж однієї геометричної осі 6, в яких розміщений циліндричний металевий стержень 7, на якому між верхньою стінкою 1 і нижньою стінкою 2 каркаса і рамою стулки 4 знаходяться упори 8. Стержень 7 жорстко закріплений на рамі стулки 4 зварюванням (на фіг. 1, фіг. 2 не показано). При цьому стулка виступає за каркас ревізійного люка (фіг. 2) так, що відстань а між геометричною віссю 6 і лицьовою поверхнею полотна стулки 5 більша за відстань в між геометричною віссю 6 і торцем верхньої 1 та нижньої стінок 2 каркаса. Крім того, стулка ревізійного люка виступає на відстань с між торцем верхньої 1 та нижньої стінок 2 каркаса і торцем рами стулки 4 (фіг. 2), яка визначається товщиною оздоблюваного матеріалу і товщиною нанесених на стулку клеїв, і є більшою за них. Для утримування стулки на каркасі в закритому положенні використовується защібка 9. Для надання каркасу додаткової жорсткості до верхньої стінки 1 та нижньої стінки 2 прикріплено елемент жорсткості 10, виконаний в вигляді металевої профільованої труби, який додатково є обмежувачем руху стулки. Для зручності відкривання стулки ревізійний люк може мати пружні елементи: металеві пружини, пневмопружини тощо (на фіг. 1, фіг. 2 не показано). При використанні пружних елементів та пружинних фіксаторів стулка відкривається напівавтоматично натиском пальця на край стулки. Ревізійний люк (фіг. 3, фіг. 4) складається з каркаса прямокутної форми, який має верхню 11, нижню 12 стінки та бічні стінки 13 і 14; з стулки, яка являє собою полотно стулки 15. Верхня 11 і нижня 12 стінки каркаса має наскрізні співвісні циліндричні отвори 16, в які вставлені гвинти 17 і вкручені в полотно стулки 15. Між верхню 11 і нижню 12 стінками каркаса і полотном стулки 15 розміщено упори 18, які задають відстань d між каркасом і полотном стулки 15. Відстань є 2 UA 122258 U 5 10 15 20 25 між бічною стінкою 14 і торцем полотна 15 визначається товщиною оздоблюваного матеріалу і товщиною нанесених на стулку клеїв, є більшою за них і визначається експериментально. Для утримування полотна стулки 15 на каркасі в закритому положенні використовується защібка 19. Для зручності відкривання стулки ревізійний люк може мати пружні елементи: металеві пружини, пневмопружини тощо (на фіг. 3, фіг. 4 не показано). При використанні пружних елементів та пружинних фіксаторів стулка відкривається напівавтоматично натиском пальця на край стулки. Каркас та рама стулки 4 ревізійного люка можуть бути виготовлені із металевої профільованої труби, металевих кутників шляхом зварювання, механічного складання, запресування або комбінації вищевказаних технологій. Полотно стулок 5 і 15 може бути виготовлене з гіпсокартону, або магнезійної плити, або інших матеріалів, що мають високу адгезію до цементних розчинів і клеїв, або на які нанесено розчини, що збільшують адгезію. Воно також може являти комбінацію гіпсокартону або магнезійної плити, або інших матеріалів, що мають високу адгезію до цементних розчинів і клеїв, з більш твердими і міцними матеріалами, наприклад з вологостійким ДСП. Упори 8 і 18 можуть являти собою підшипник, шайбу або їх набір, втулку тощо. Корисна модель реалізується наступним чином. В отвір стіни чи перегородки 20 (фіг. 5) кріпиться каркас 21 ревізійного люка за допомогою дюбелів або саморізів 22 і монтажної піни 23. На полотно стулки 24 укладають штучний матеріал, наприклад, керамічну плитку 25 за допомогою цементного розчину чи клейової суміші 26. При необхідності торці керамічної плитки 25 підрізають під кутом α в залежності від її товщини h і величини проміжку х між укладеною керамічною плиткою 25. Величина зазору f між торцем полотна стулки 24 і торцем отвору стіни чи перегородки 20 визначається товщиною керамічної плитки h і товщиною нанесених на стулку клеїв, і є більшою за них. Відстань g між геометричною віссю 27 шарнірного з'єднання каркаса та полотна стулки 24 і торцем полотна стулки 24 вибирається більшою за сумарну товщину h керамічної плитки 25 і товщину клею 26 для того, щоб торці укладеної на оздоблювану поверхню 28 керамічної плитки 25, яка межує з ревізійним люком зі сторони шарнірного з'єднання були підрізані на кут , менший ніж 45 градусів. Ця відстань повинна бути не меншою 10 мм, що визначено експериментальним шляхом. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Ревізійний люк, що складається з каркаса, що має верхню, нижню та принаймні одну бокову стінки, з принаймні однієї стулки, що містить раму і полотно або тільки полотно, з принаймні однієї защібки, який відрізняється тим, що каркас та стулка поєднані між собою або циліндричним шарнірним з'єднанням у вигляді шарнірної петлі, або різьбовим з'єднанням, геометрична вісь якого розміщена в співвісних отворах, що виконані або в каркасі і рамі стулки, або в деталях, що поєднані з каркасом і рамою стулки, або в каркасі і полотні стулки, при цьому відстань від геометричної осі до одного зторців стулки не менша 10 мм. 2. Ревізійний люк за п. 1, який відрізняється тим, що каркас і стулка поєднані за допомогою циліндричного металевого стержня, який розміщений з можливістю обертання відносно геометричної осі циліндричних поверхонь співвісних отворів, які виконані в каркасі і/або в рамі стулки, або наявні в деталях, що приєднані до каркаса і/або до стулки. 3. Ревізійний люк за будь-яким із пп. 1-2, який відрізняється тим, що металевий стержень жорстко прикріплений або до каркаса, або до рами стулки. 4. Ревізійний люк за п. 1, який відрізняється тим, що каркас і стулка поєднані за допомогою двох коротких циліндричних металевих стержнів, кожен з яких одним кінцем розміщений з можливістю обертання відносно геометричної осі циліндричних поверхонь співвісних отворів, які виконані в каркасі або в деталях, що приєднані до каркаса, а іншим - жорстко поєднаний або з рамою стулки, або з полотном стулки. 5. Ревізійний люк за будь-яким із пп. 1-4, який відрізняється тим, що по осі циліндричного шарнірного з'єднання при кінцях між каркасом і стулкою наявні принаймні два упори. 6. Ревізійний люк за п. 5, який відрізняється тим, що упор являє собою підшипник або шайбу, або набір шайб, або втулку тощо. 7. Ревізійний люк за п. 1, який відрізняється тим, що каркас і стулка поєднані за допомогою двох або гвинтів, або болтів, стрижень яких частково покритий різьбою, які або розміщені з можливістю обертання в співвісних циліндричних отворах, що виконані в каркасі, і вгвинчені в стулку, або розміщені з можливістю обертання в співвісних циліндричних отворах, що виконані в стулці, і вгвинчені в каркас, або розміщені з можливістю обертання в співвісних циліндричних 3 UA 122258 U 5 10 15 20 отворах, що виконані в деталях, що приєднані до каркаса і/або до стулки, і вгвинчені в полотно стулки або в гайки, що прикріплені або до каркаса, або до рами стулки. 8. Ревізійний люк за п. 1, який відрізняється тим, що каркас і стулка поєднані за допомогою шпильки, що вгвинчена в деталі з внутрішньою різьбою, що приєднані до каркаса і/або до рами стулки. 9. Ревізійний люк за п. 1, який відрізняється тим, що каркас і стулка поєднані за допомогою двох коротких шпильок, кожна з яких одним кінцем жорстко приєднана або до каркаса, або до рами стулки, або до полотна стулки, а іншим приєднана до деталей з внутрішньою різьбою, які приєднані відповідно або до рами стулки, або до каркаса. 10. Ревізійний люк за будь-яким із пп. 1-9, який відрізняється тим, що каркас та рама стулки ревізійного люка виготовлені із металевої профільованої труби, металевих кутників тощо шляхом зварювання, механічного складання, запресування або комбінації вищевказаних технологій тощо. 11. Ревізійний люк за будь-яким із пп. 1-10, який відрізняється тим, що верхня та нижня стінки каркаса поєднані між собою елементом жорсткості, який розміщений між осьовим шарнірним з'єднанням та бічною стінкою каркаса. 12. Ревізійний люк за п. 11, який відрізняється тим, що елемент жорсткості виготовлений з металевої профільованої труби або з металевого стержня, або з кутника тощо. 13. Ревізійний люк за будь-яким із пп. 1-12, який відрізняється тим, що ревізійний люк має принаймні один обмежувач руху стулки, що являє собою виступ, поєднаний з верхньою або нижньою стороною каркаса, виконаний в вигляді або короткого стержня, або труби тощо. 14. Ревізійний люк за будь-яким із пп. 1-13, який відрізняється тим, що додатково має засоби примусового переміщення стулки відносно каркаса. 4 UA 122258 U 5 UA 122258 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
