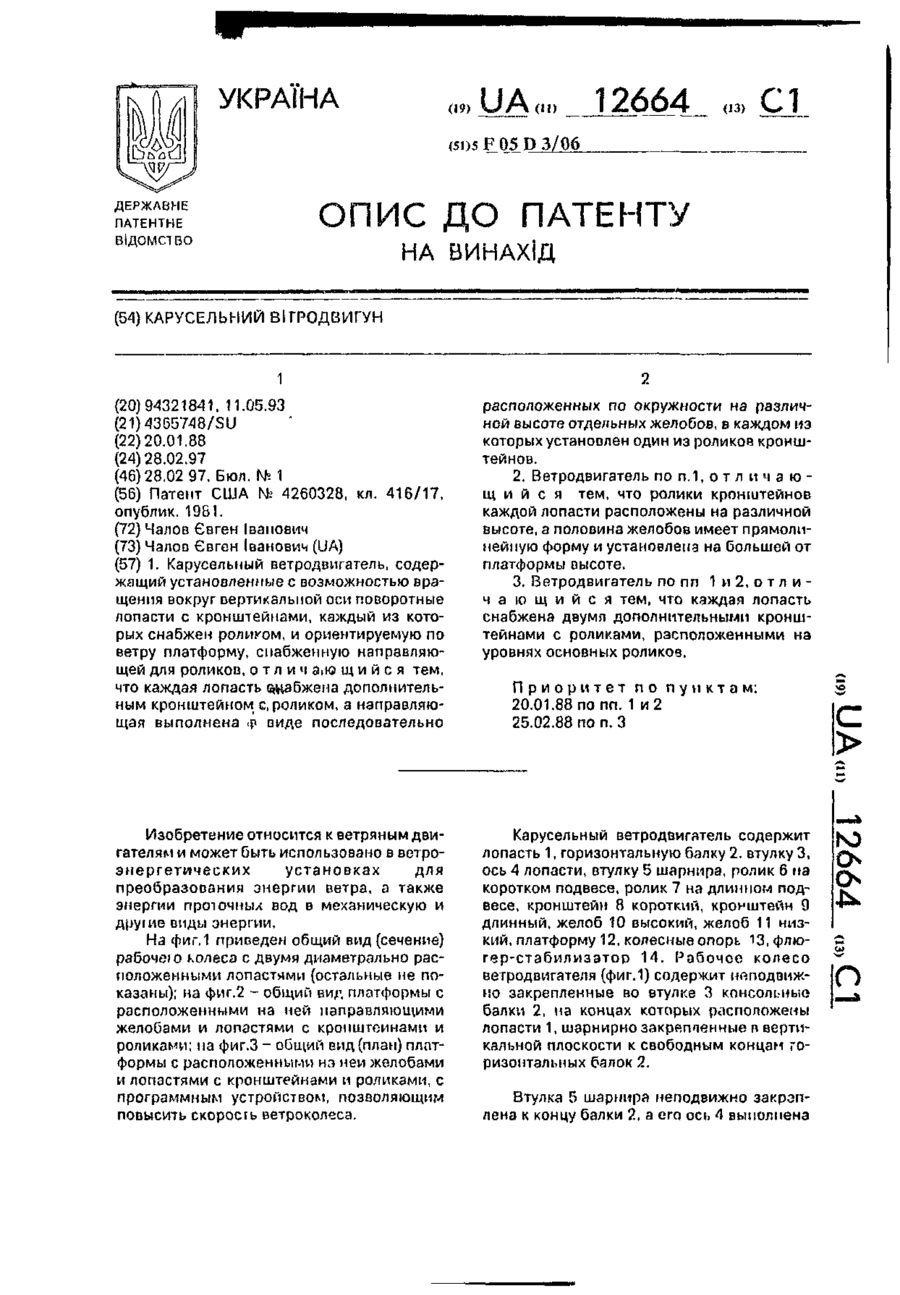

Карусельний вітродвигун

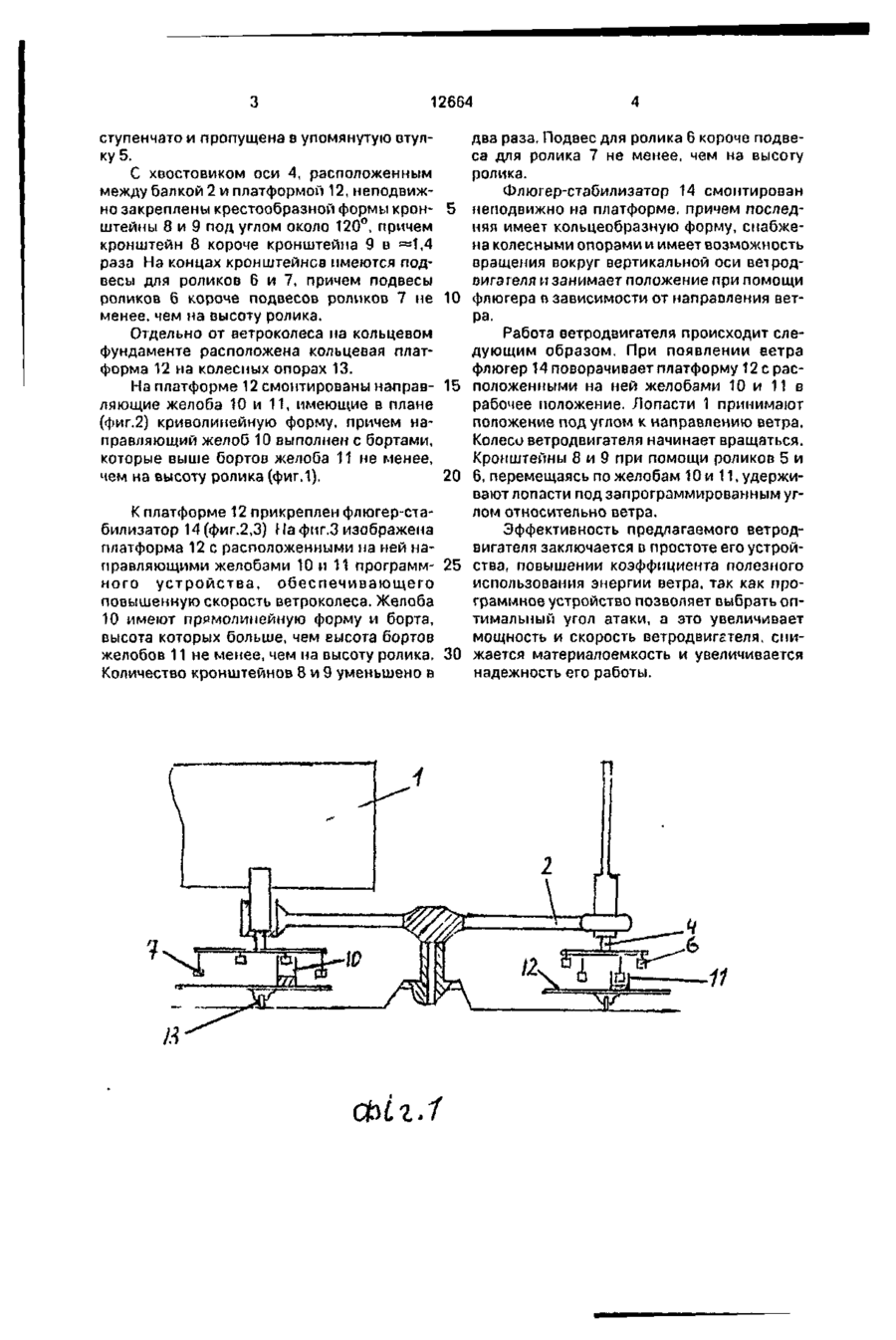

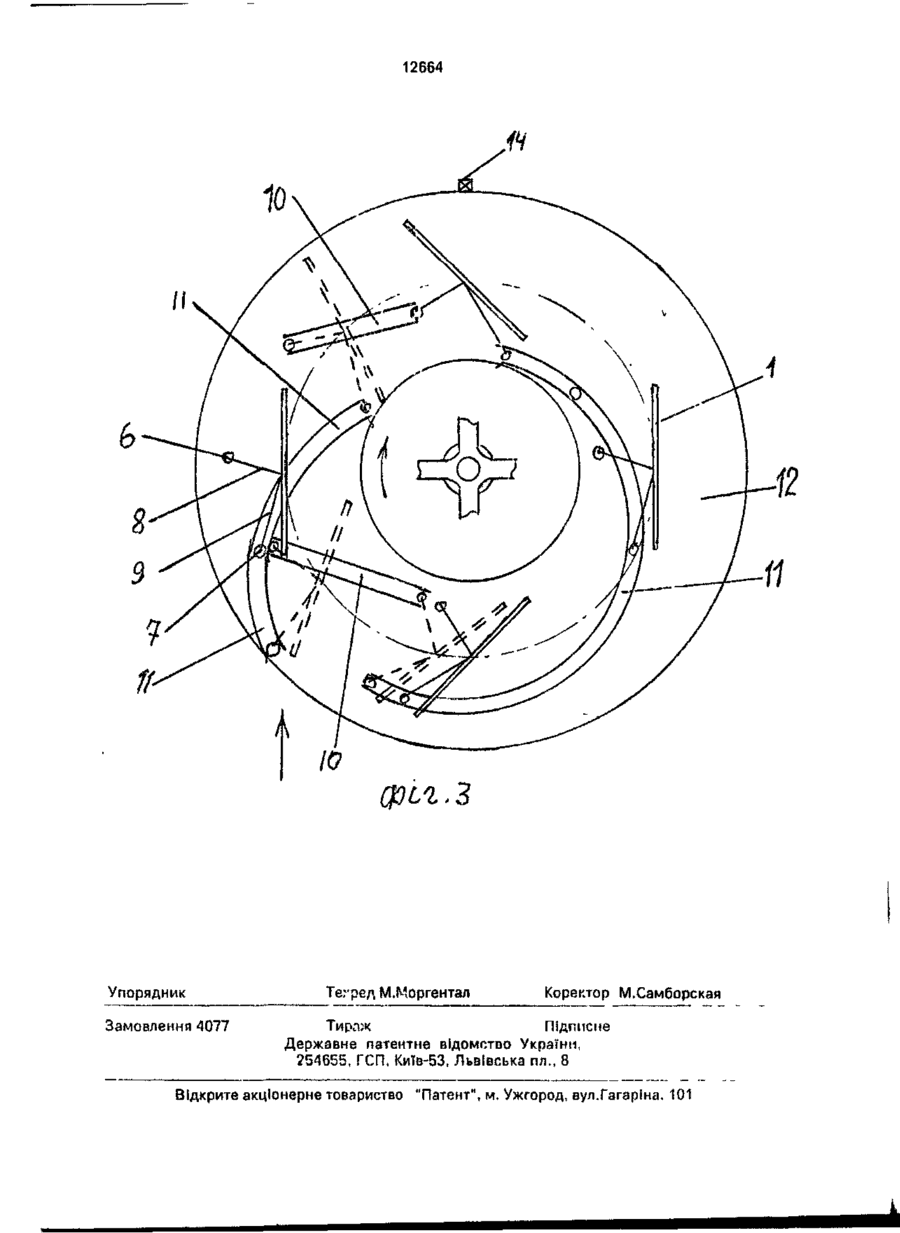

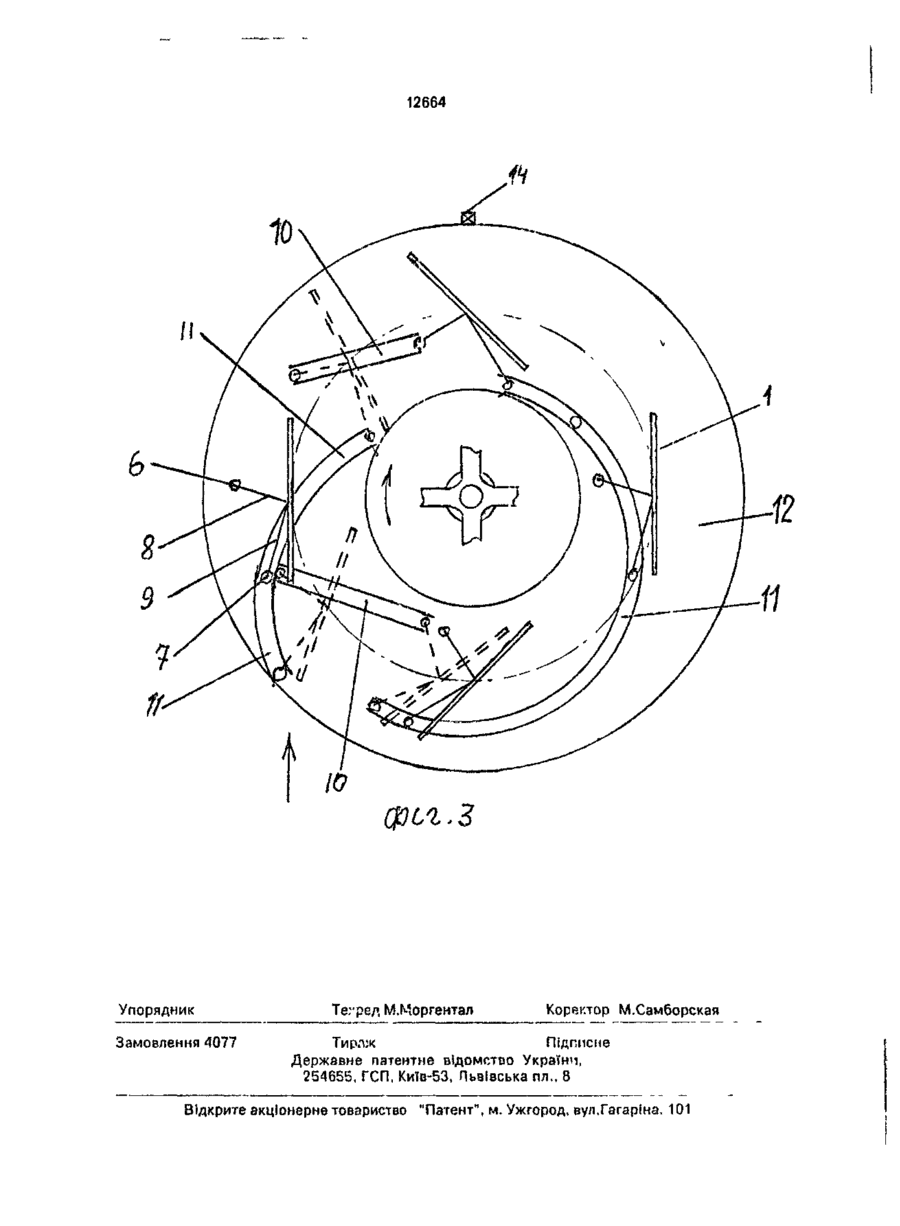

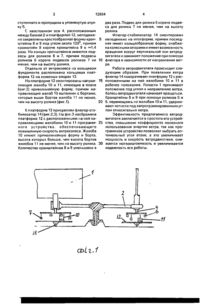

1. Карусельный ветродвигатель, содержащий установленные с возможностью вращения вокруг вертикальной оси поворотные лопасти с кронштейнами, каждый из которых снабжен роликом, и ориентируемую по ветру платформу, снабженную направляющей для роликов, о т л и ч а»ю щ и й с я тем, что каждая лопасть онабжена дополнительным кронштейном с, роликом, а направляющая выполнена Ф виде последовательно расположенных по окружности на различной высоте отдельных желобов, в каждом из которых установлен один из роликов кронштейнов. 2. Ветродвигатель по п.1, о т л и ч а ю щ и й с я тем, что ролики кронштейнов каждой лопасти расположены на различной высоте, а половина желобов имеет прямолинейную форму и устаноелепз на большей от платформы высоте. 3. Ветродвигатель попп 1 и 2 , о т л и ч а ю щ и й с я тем, что каждая лопасть снабжена двумя дополнительными кронштейнами с роликами, расположенными на уровнях основных роликов. Изобретение относится к ветряным двигателям и может быть использовано в ветроэнергетических установках для преобразования энергии ветра, а также энергии проточных вод в механическую и другие виды энергии. На фиг.1 приведен общий вид (сечение) рабоче»о колеса с двумя диаметрально расположенными лопастями (остальные не показаны); на фиг.2 - общий вид платформы с расположенными на ней направляющими желобами и лопастями с кронштейнами и роликами; на фиг.З - общий вид (план) платформы с расположенными на ней желобами и лопастями с кронштейнами и роликами, с программным устройством, позволяющим повысить скорость ветроколеса. Карусельный ветродвигатель содержит лопасть 1, горизонтальную балку 2. втулку 3, ось 4 лопасти, втулку 5 шарнира, ролик 6 \\а коротком подвесе, ролик 7 на длинном подвесе, кронштейн 8 короткий, кронштейн 9 длинный, желоб 10 высокий, желоб 11 низкий, платформу 12, колесные опорь 13,флюгер-стабилизатор 14. Рабочее колесо ветродвигателя (фиг.1) содержит неподвижио закрепленные во втулке 3 консольные балки 2, на концах которых расположены лопасти 1, шарнирно закреппенные в вертикальной плоскости к свободным концам горизонтальных балок 2. П р и о р и т е т по п у н к т а м : 20.01.88 ПОПП. 1 и 2 25.02.88 по п. 3 Втулка 5 шарнира неподвижно закрэплена к концу балки 2, а его ось 4 выполнена С > 12664 ступенчато и пропущена в упомянутую втулку 5. С хвостовиком оси 4, расположенным между балкой 2 и платформой 12, неподвижно закреплены крестообразной формы кронштейны 8 и 9 под углом около 120°, причем кронштейн 8 короче кронштейна 9 в —1,4 раза На концах кронштейнов имеются подвесы для роликов 6 и 7, причем подвесы роликов 6 короче подвесов роликов 7 не менее, чем на высоту ролика. Отдельно от ветроколеса на кольцевом фундаменте расположена кольцевая платформа 12 на колесных опорах 13. На платформе 12 смонтированы налравляющие желоба 10 и 11, имеющие в плане (фиг.2) криволинейную форму, причем направляющий желоб 10 выполнен с бортами, которые выше бортов желоба 11 не менее, чем на высоту ролика (фиг.1). 5 10 15 20 К платформе 12 прикреплен флюгер-стабилизатор 14(фиг.2,3} На фиг.З изображена платформа 12 с расположенными на ней направляющими желобами 10 и 11 программ- 25 ного у с т р о й с т в а , о б е с п е ч и в а ю щ е г о повышенную скорость ветроколеса. Желоба 10 имеют прямолинейную форму и борта, высота которых больше, чем высота бортов желобов 11 не менее, чем на высоту ролика. 30 Количество кронштейнов 8 и 9 уменьшено в два раза, Подвес для ролика 6 короче подвеса для ролика 7 не менее, чем на высоту ролика. Флюгер-стабилизатор 14 смонтирован неподвижно на платформе, причем последняя имеет кольцеобразную форму, снабжена колесными опорами и имеет возможность вращения вокруг вертикальной оси ветродвигателя и занимает положение при помощи флюгера в зависимости от направления ветра. Работа ветродвигателя происходит следующим образом. При появлении ветра флюгер 14 поворачивает платформу 12 с расположенными на ней желобами 10 и 11 в рабочее положение. Лопасти 1 принимают положение под углом к направлению ветра. Колесо ветродвигателя начинает вращаться. Кронштейны 8 и 9 при помощи роликов 5 и 6, перемещаясь по желобам 10 и 11, удерживают лопасти под запрограммированным углом относительно ветра. Эффективность предлагаемого ветродвигателя заключается в простоте его устройства, повышении коэффициента полезного использования энергии ветра, так как программное устройство позволяет выбрать оптимальный угол атаки, а это увеличивает мощность и скорость ветродвигателя, снижается материалоемкость и увеличивается надежность его работы. Sjzrr—11 Фіг.1 п 12664 /I ft' фсг.З Упорядник Замовлення 4077 Тегрєд М.Моргентал Кореглор М.Самборская Тирлж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
