Пристрій для електроосмотичного сушіння штукатурки
Формула / Реферат
(57) Устройство для электроосмотической сушки штукатурки, содержащее цилиндрический корпус и трубчатый электрод, подключенный к источнику постоянного тока, отличающееся тем, что оно снабжено вакуумным захватом, охватывающим корпус, который установлен наклонно к оси за хвата, а трубчатый электрод размещен в корпусе с возможностью осевого перемещения и подпружинен относительно него.
Текст

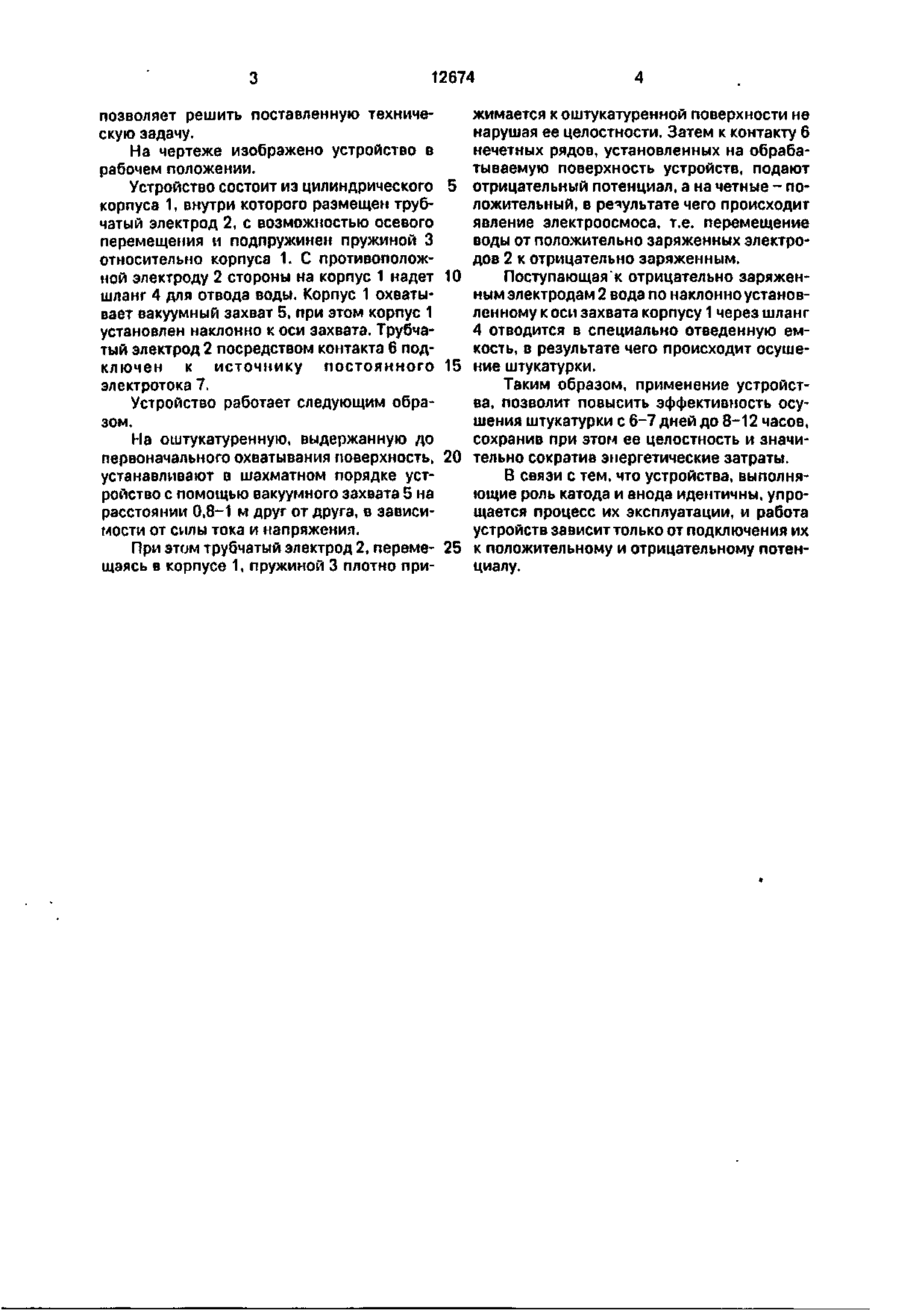

Устройство для электроосмотической сушки штукатурки, содержащее цилиндрический корпус и трубчатый электрод, подключенный к источнику постоянного тока, о т л и ч а ю щ е е с я тем, что оно снабжено вакуумным захватом, охватывающим корпус, который установлен наклонно к оси захвата, а трубчатый электрод размещен в корпусе с возможностью осевого перемещения и подпружинен относительно него. электродов в массиве изделия, что приводит к нарушению целостности обрабатываемого изделия. Предлагаемым техническим решением решается задача сохранения целостности обрабатываемого слоя поверхности, в результате чего повышается эффективность осушения оштукатуренной поверхности. Указанная техническая задача достигается за счет того, что устройство снабжено вакуумным захватом, охватывающим корпус, который установлен наклонно к оси захвата, а трубчатый электрод размещен в корпусе с возможностью осевого перемещения и подпружинен относительно нею. Снабжение устройства вакуумным захватом и выполнение трубчатого электрода с возможностью осевого перемещения и подпружиненным, позволяет осуществлять контакт электрода с обрабатываемой поверхностью без разрушения ее целостности. Следовательно реализация указанного технического решения в совокупности с вышеуказанными существенными признаками С > о VI О 12674 позволяет решить поставленную техническую задачу. На чертеже изображено устройство в рабочем положении. Устройство состоит из цилиндрического корпуса 1, внутри которого размещен трубчатый электрод 2, с возможностью осевого перемещения и подпружинен пружиной 3 относительно корпуса 1. С противоположной электроду 2 стороны на корпус 1 надет шланг 4 для отвода воды. Корпус 1 охватывает вакуумный захват 5, при этом корпус 1 установлен наклонно к оси захвата. Трубчатый электрод 2 посредством контакта 6 подключен к источнику постоянного электротока 7. Устройство работает следующим образом. На оштукатуренную, выдержанную до первоначального охватывания поверхность, устанавливают в шахматном порядке устройство с помощью вакуумного захвата 5 на расстоянии 0,8-1 м друг от друга, в зависимости от силы тока и напряжения. При этом трубчатый электрод 2, перемещаясь в корпусе 1, пружиной 3 плотно при 5 10 15 20 25 жимается к оштукатуренной поверхности не нарушая ее целостности. Затем к контакту 6 нечетных рядов, установленных на обрабатываемую поверхность устройств, подают отрицательный потенциал, а на четные - положительный, в результате чего происходит явление электроосмоса, т.е. перемещение воды от положительно заряженных электродов 2 к отрицательно заряженным. Поступающая к отрицательно заряженным электродам 2 вода по наклонно установленному к оси захвата корпусу 1 через шланг 4 отводится в специально отведенную емкость, в результате чего происходит осушение штукатурки. Таким образом, применение устройства, позволит повысить эффективность осушения штукатурки с 6-7 дней до 8-12 часов, сохранив при этом ее целостность и значительно сократив энергетические затраты. В связи с тем, что устройства, выполняющие роль катода и анода идентичны, упрощается процесс их эксплуатации, и работа устройств зависит только от подключения их к положительному и отрицательному потенциалу. 12674 Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electro-osmotic plaster drying
Автори англійськоюLazdon Viktor Semenovych
Назва патенту російськоюУстройство для электроосмотической сушки штукатурки
Автори російськоюЛаздон Виктор Семенович
МПК / Мітки
МПК: E04F 21/00, C04B 40/00
Мітки: сушіння, штукатурки, електроосмотичного, пристрій
