Елемент оптичного зв’язку сцинтиляційного детектора

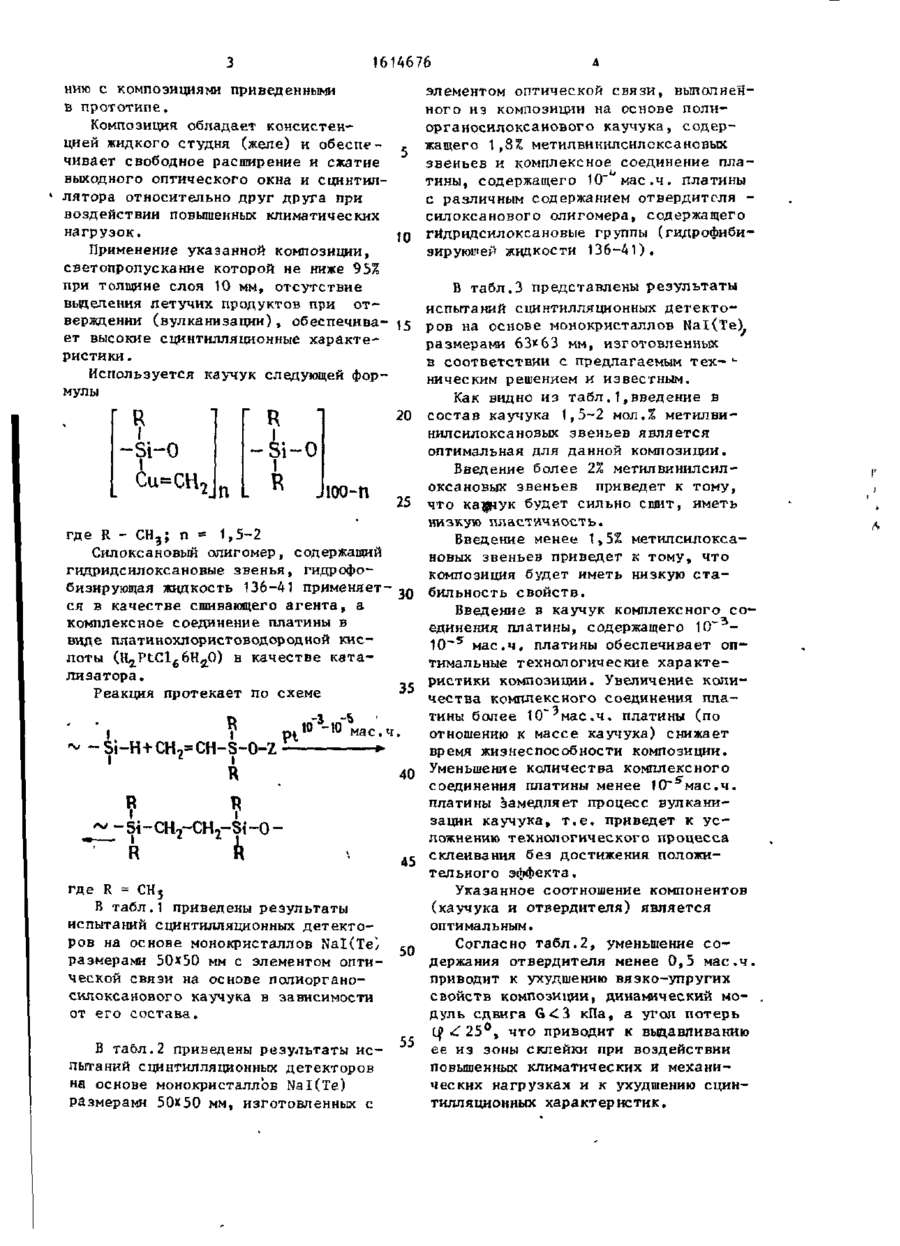

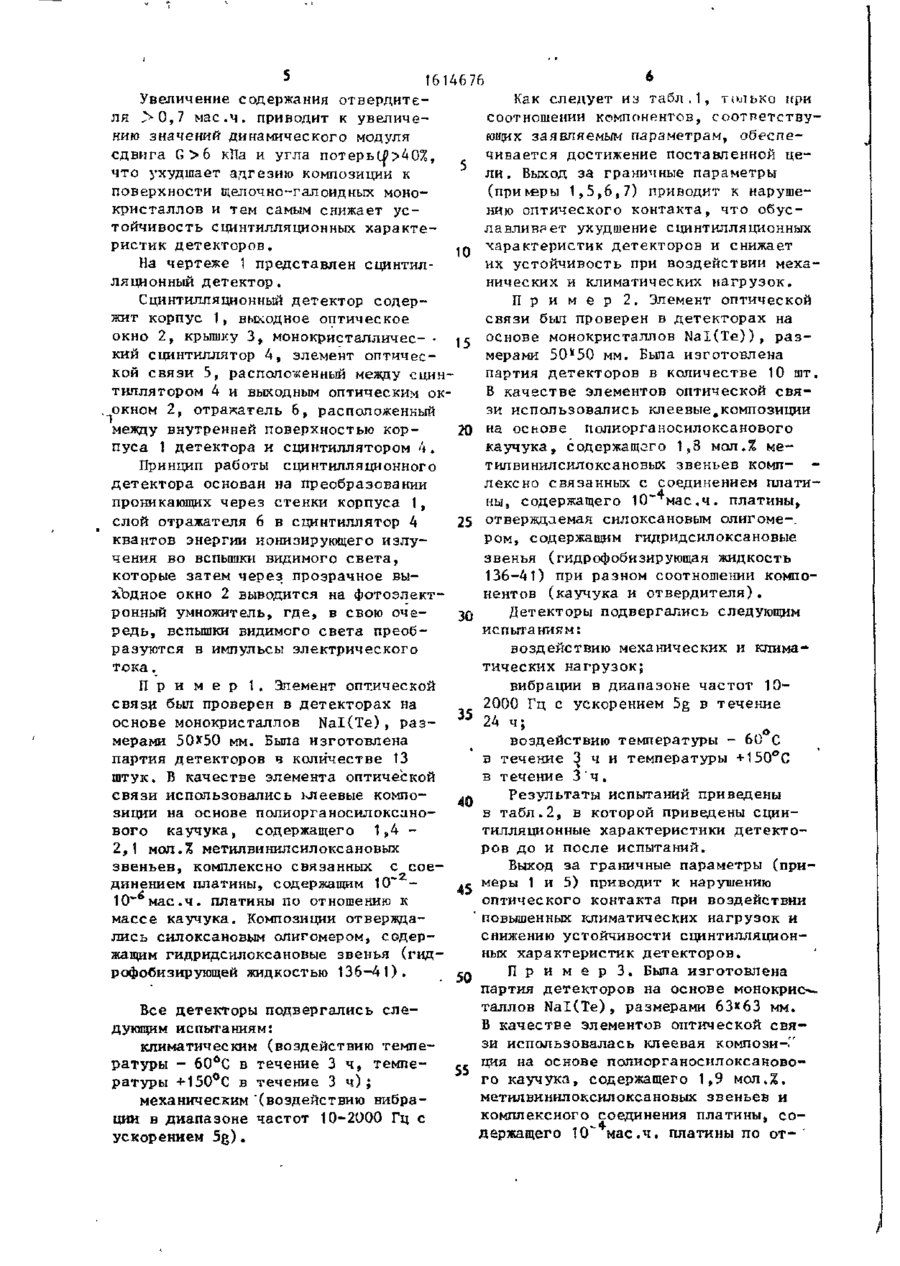

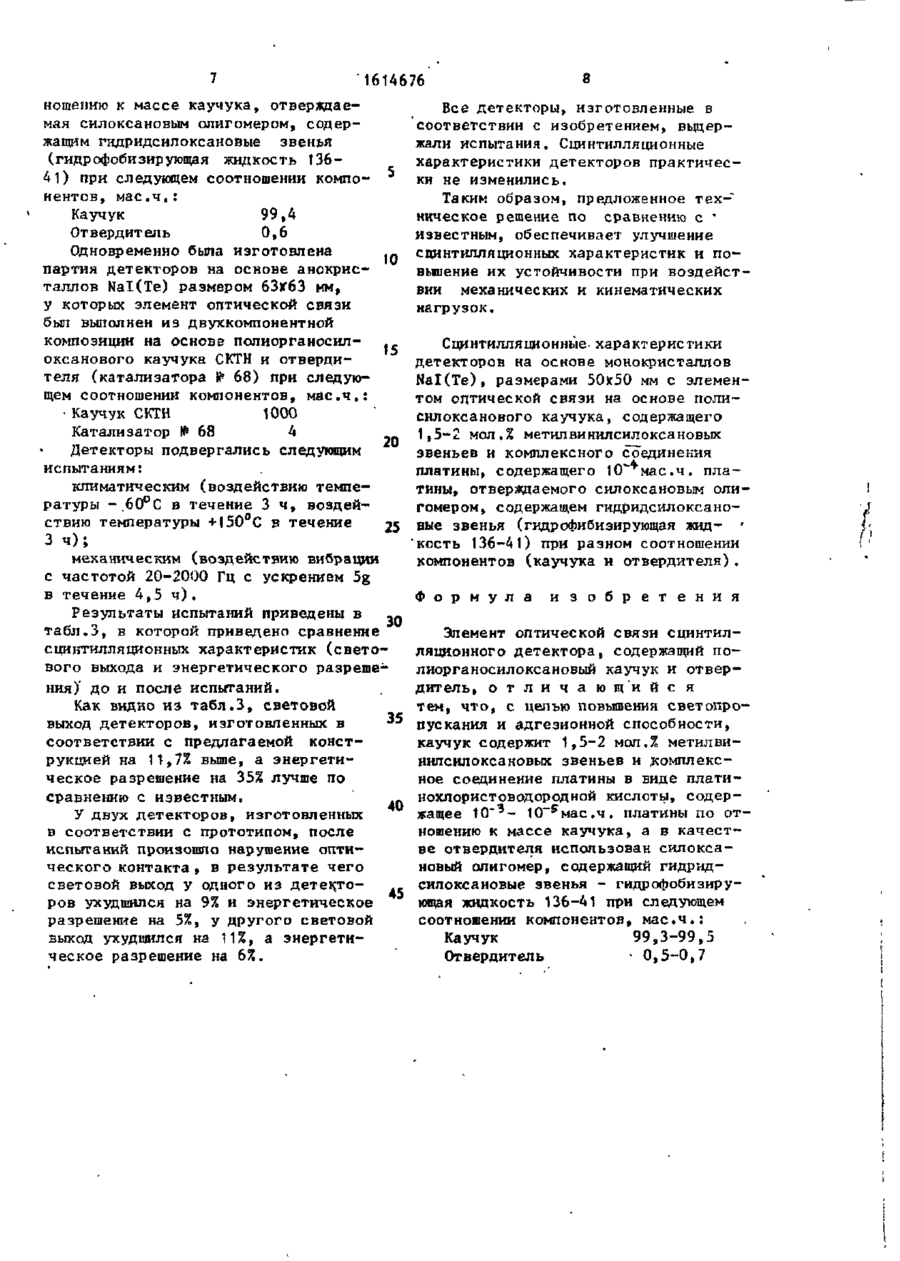

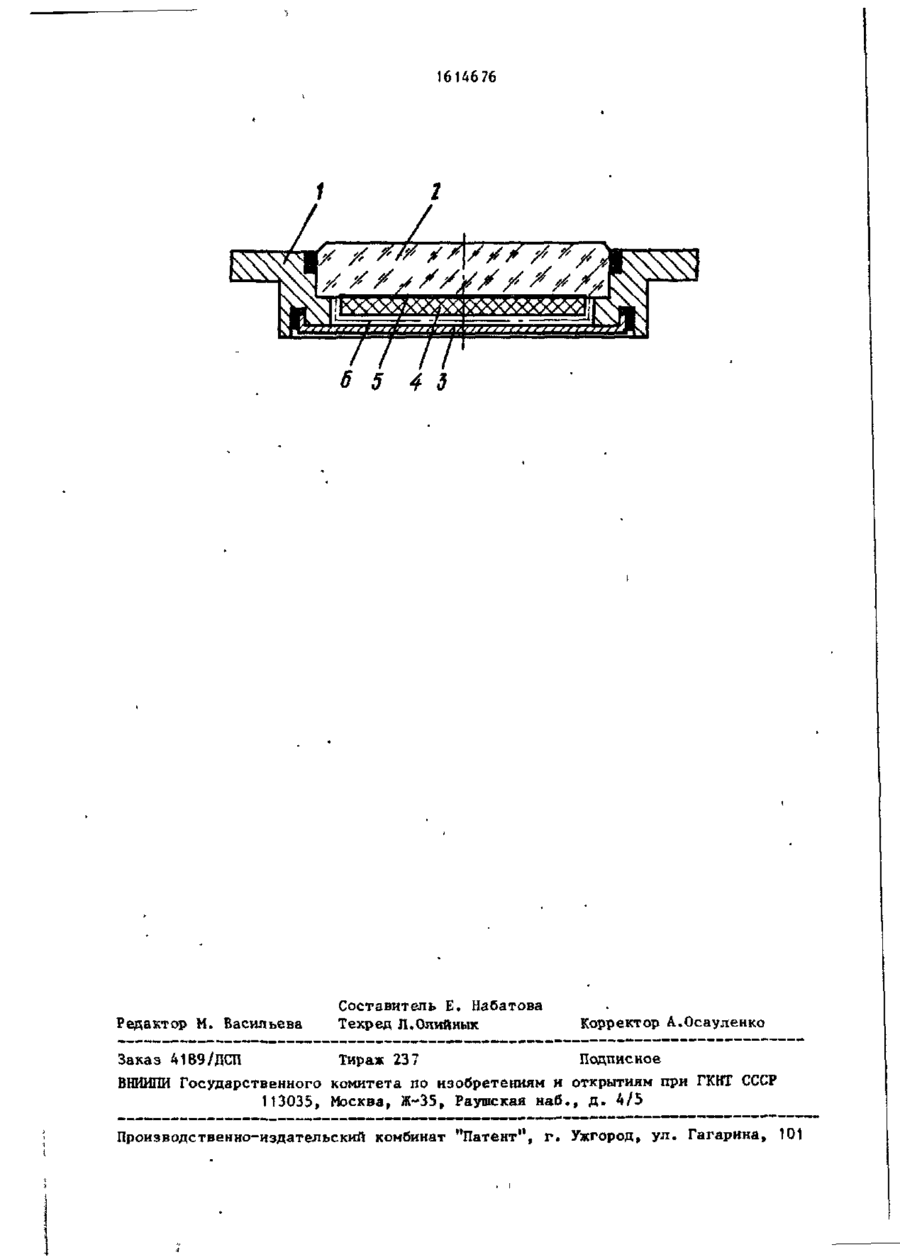

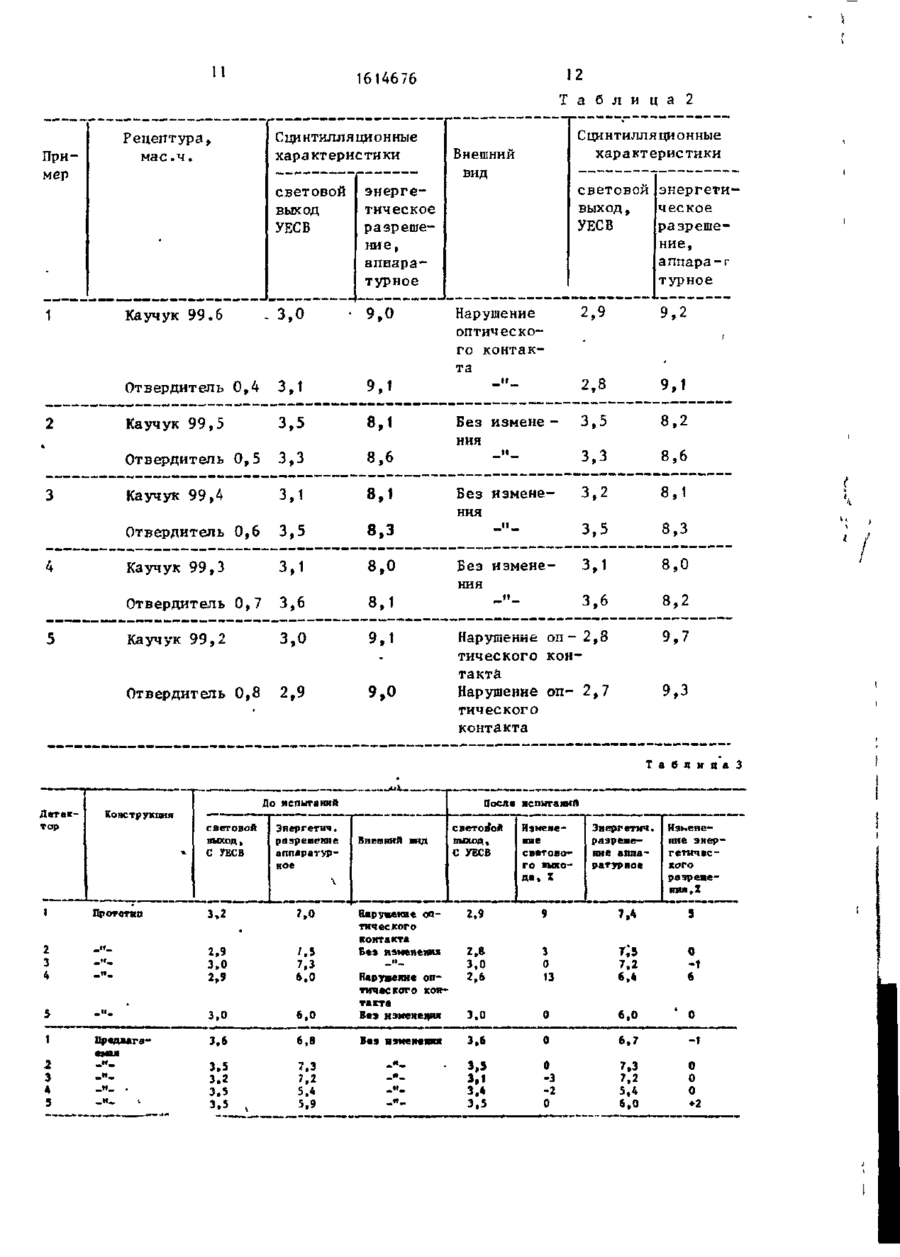

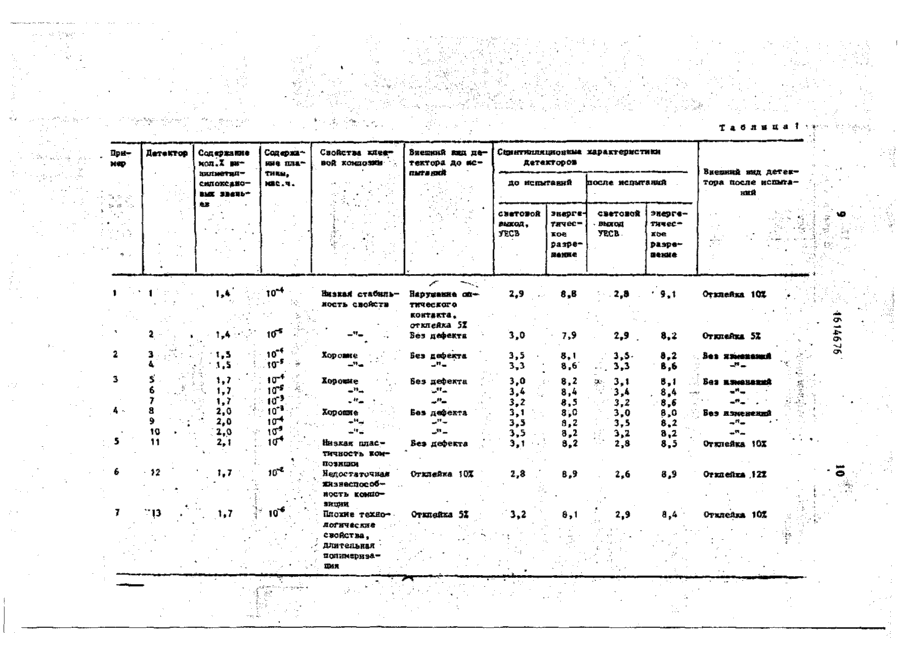

Изобретение относится к прибо Изобретение относится к детектирующим устройствам и гложет наьти применение при конструировании и и з г о т о в лении приборов для р е г и с т р а м и ионизирующих , излучеїікй, например лри изготовлении сциятиллнциоьных д е т е к торов в форме дисков больших дизметров и малой высоты для медипинских гамма-камер, Цепью изобретения явлчется повышение светопропускания и адгезионной способности. Использование композиции длл з л е мента оптической связи е ц ш т и л л я т о ра полиорганосилоксаиового каучука, содержащего 1,5-2 мап в % м&тилвчнч.п~ 46-90 для регкстраіщч ио^пчир"ующєго излучелия и может найтк применение при изготовлении сцинтилляционных диско* для медицинских гамтfa-камюр. ЦЄЛЬІО изобретрчкя яь-л^етс^ повышенче свет^пропускашш и адгезионной способности» ЦЄПЇ- д о с т и г а л с я выполнелиеч глрмечта оптической с в я з и и з полиорганосилоксанового каучука и отвердиталя, где каучук содержит 1 s 5~ f ; маг ,^ четилниь^лсилокганонык ЗРЄНЬРЯ и комплексного соединения платины, а отвердителем я в л я е т с я сигсоксановый охтгомер, содержащей гидриденлоклановые з в е н ь я . Среднее значение приведенного разрешения д е т е к т о р о в , выполненных по предлагаемому изобретению^ на /v6 s 7% лучше, чем по известному техническому р е шению. 1 и л . , 3 т а б л . силоксачпвых звеньев и комплексного соединения ттлатииы, содержащего 1 0 10" м а с . ч . платины, отверждаемого силоксачовым олигомером, содержащим гидридсх-шоксаиоБые з в е н ь я , пр-и с о о т ношении компонентов s м а с . ч , ; Каучук УЧ 5 3-94,5 Отзерднтель 0,5-0 э 7 позволяет повысить устойчивость сцичтилпяпионных характеристик детекторов при воздействии повышенных механических и климатических нагрузок за счет того, что композиция имеет чучг'^м ацгезшо к поверхности щелочно-г?лоидчызг кристаллов по сравне S 1614676 нию с композициями приведенными в прототипе. Композиция обладает консистенцией жидкого студня (желе) и обеспечивает свободное расширение и сжатие выходного оптического окна и сцинтил* лятора относительно друг друга при воздействии повышенных климатических нагрузок. Применение указанной композиции, светопропускание которой не ниже 95% при толщине слоя 10 мм, отсутствие выделения летучих продуктов при отверждении (вулканизации), обеспечивает высокие сцинтилляционные характеристики . Используется каучук следующей формулы Cu-CH2 П R ' -Si-0 R 100-n элементом оптической связи, выполненного из композиции на основе полиорганосилоксанового каучука, содержащего 1,8% метилвинилснлсксановых звеньев и комплексное соединение платины, содержащего 10 мас.ч. платины с различным содержанием отвердитсля силоксанового олигомера, содержащего гйдридсилоксановые группы (гидрофибизирукипей жидкости 136-41). {5 20 25 где R - CHg; n = 1,5-2 Силоксановый олигомер, содержащий гидридсилоксановые звенья, гидрофобнзирующая жидкость 136-41 применяется в качестве сшивающего агента, а комплексное соединение платины в виде платинохлористоводородной кислоты (Н^РсСі^бН^О) в качестве катализатора. 35 Реакция протекает по схеме I Si-H+CH9=CH-S-0-Z Pt R 40 -5i-CH 2 -CH 2 -Si-0 R k где R = CH3 В табл.1 приведены результаты испытаний сцинтилляционных детекторов на основе монокристаллов Nal(Te) размерами 50x50 мм с элементом оптической связи на основе полиорганосилоксанового каучука в зависимости от его состава, 45 50 В табл.2 приведены результаты ис- 55 пытаний сцинтилляционных детекторов на основе монокристаллов Nal(Te) размерами 50x50 мм, изготовленных с В табл.3 представлены результаты испытаний сцинтилляционных детекторов на основе монокристаллов Nal(Te) размерами 63*63 мм, изготовленных в соответствии с предлагаемым тех- • • ническим решением и известным. Как видно из табл . 1,введение в состав каучука 1,5-2 мол.% метилвинилсилоксановых звеньев является оптимальная для данной композиции. Введение более 2% метилвинилсилоксановых звеньев приведет к тому, что к а ^ у к будет сильно сшит, иметь низкую пластичность. Введение менее 1,5% метилсилоксановых звеньев приведет к тому, что композиция будет иметь низкую стабильность свойств. Введение в каучук комплексного соединения платины, содержащего 10~ 3 10~ 5 мас.ч, платины обеспечивает оптимальные технологические характеристики композиции. Увеличение количества комплексного соединения платины более 10''мас.ч, платины (по отношению к массе каучука) снижает время жизнеспособности композиции. Уменьшение количества комплексного соединения платины менее 10* мас.ч. платины замедляет процесс вулканизации каучука, т . е . приведет к усложнению технологического процесса склеивания без достижения положительного эффекта. Указанное соотношение компонентов (каучука и отвердителя) является оптимальным. Согласно табл.2, уменьшение содержания отвердителя менее 0,5 мас.ч. приводит к ухудшению вязко-упругих свойств композиции, динамический модуль сдвига G 0 , 7 мае . ч . приводит к увеличесоотношении компонентов, соответствунию значений динамического модуля ющих заявляемым параметрам, обеспечивается достижение поставленной цесдвига G > 6 кПа и угла потерЫр>40%, л и . Выход за граничные параметры что ухудшает адгезию композиции к (при мэры 1,5,6,7) приводит к нарушеповерхности щелочно-галоидных мононию оптического контакта, что обускристаллов и тем самым снижает уславливает ухудшение сцинтилляционных тойчивость сцинтилляционных характехарактеристик детекторов и снижает ристик детекторов. 10 их устойчивость при воздействии мехаНа чертеже 1 представлен сцинтилнических и климатических нагрузок. ляционный детектор. П р и м е р 2. Элемент оптической Сцинтилляционный детектор содерсвязи был проверен в детекторах на жит корпус 1, выходное оптическое окно 2, крышку 3 , монокристалличес- - •с основе монокристаллов N a l ( T e ) ) , р а з мерами 50*50 мм. Была изготовлена кий сцинтиллятор 4 , элемент оптичеспартия детекторов в количестве 10 шт. кой связи 5, расположенный между сцинВ качестве элементов оптической с в я тиллятором 4 и выходным оптическим окзи использовались клеевые.композиции окном 2, отражатель 6, расположенный между внутренней поверхностью кор20 на основе полиорганосилоксанового каучука, содержащего 1,8 мол.% мепуса 1 детектора и сцинтиллятором
