Упаковка для плоских виробів

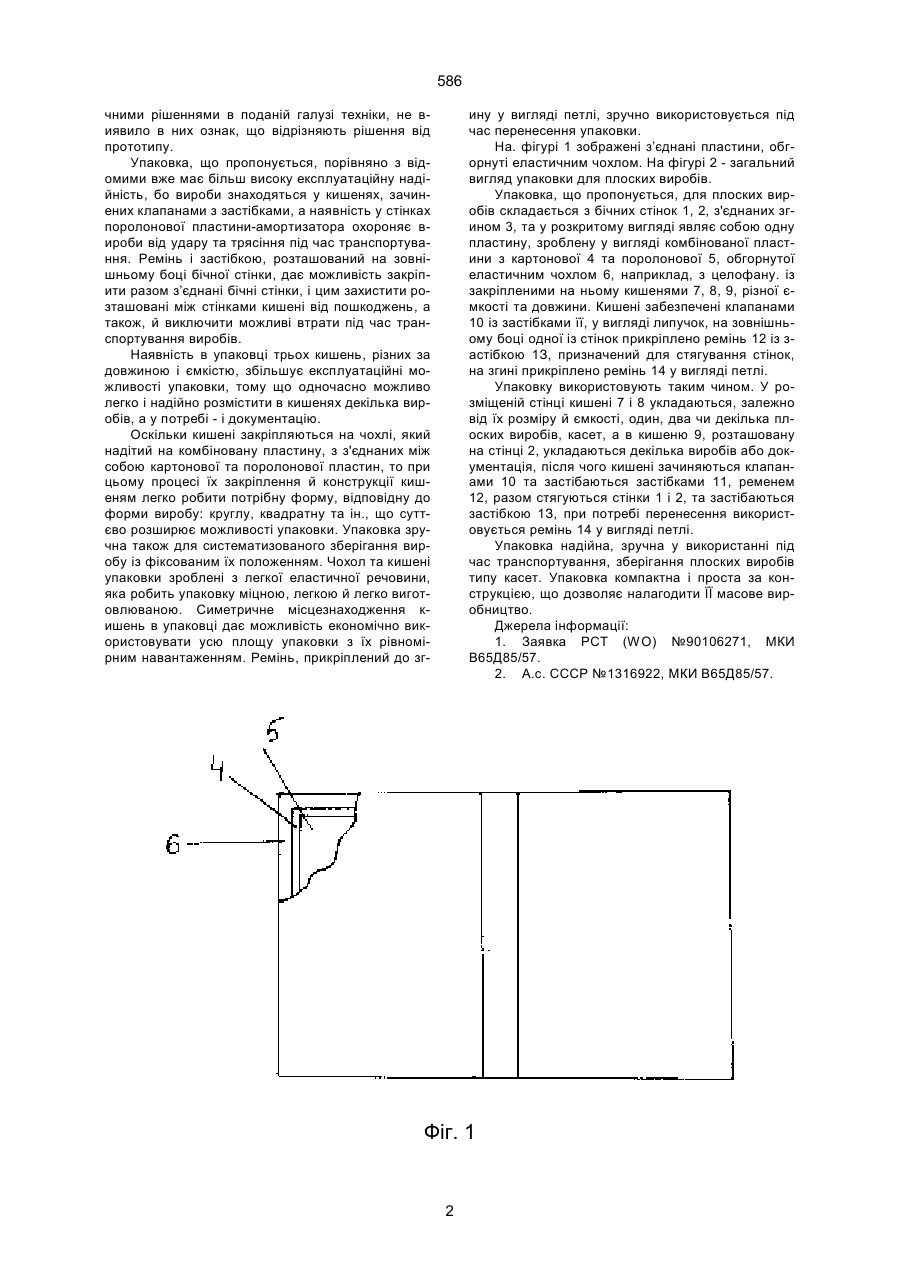

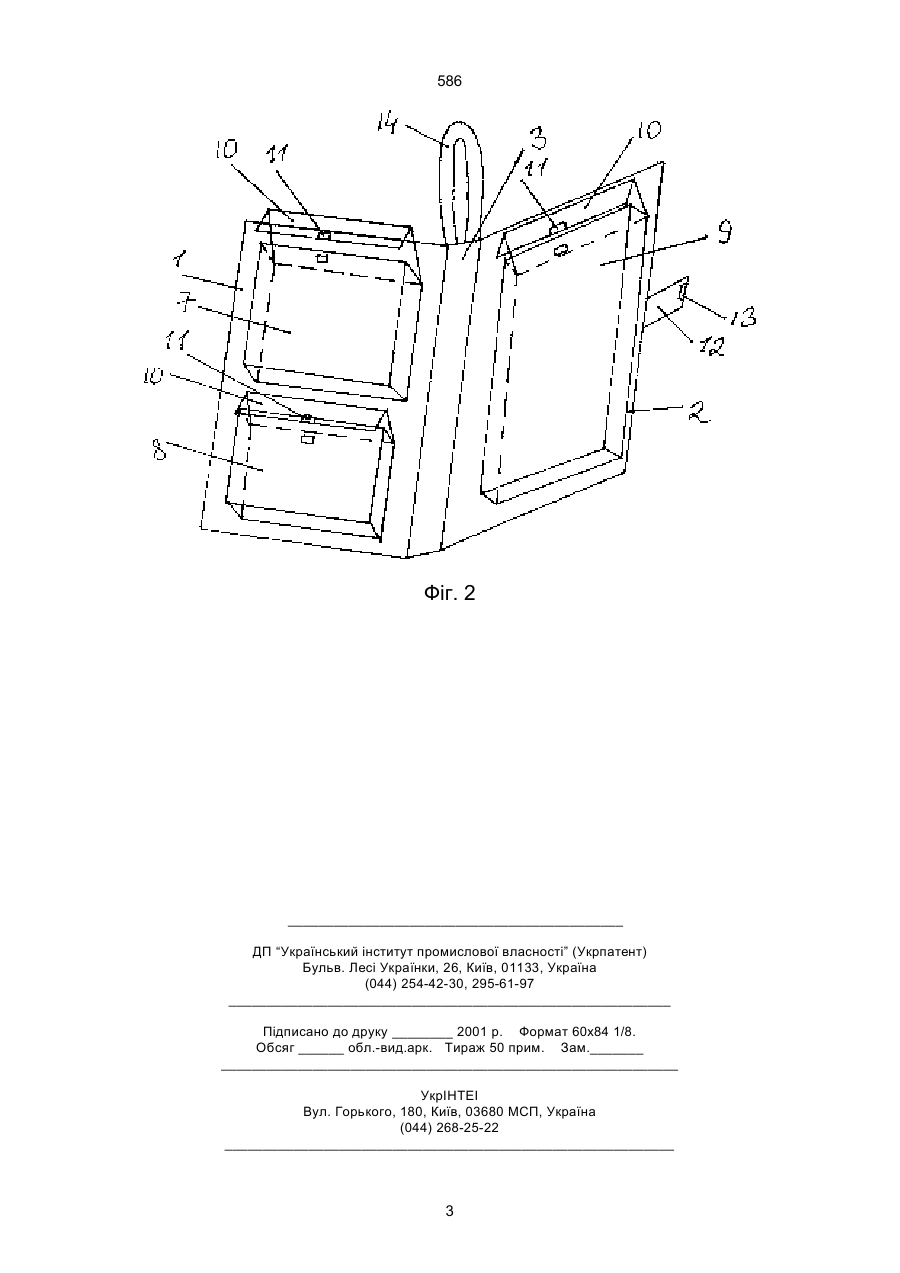

Упаковка для плоских виробів, яка містить дві бічні стінки, що з’єднані згином, яка відрізняється тим, що стінки зроблені у вигляді комбіно 586 ину у вигляді петлі, зручно використовується під час перенесення упаковки. На. фігурі 1 зображені з’єднані пластини, обгорнуті еластичним чохлом. На фігурі 2 - загальний вигляд упаковки для плоских виробів. Упаковка, що пропонується, для плоских виробів складається з бічних стінок 1, 2, з'єднаних згином 3, та у розкритому вигляді являє собою одну пластину, зроблену у вигляді комбінованої пластини з картонової 4 та поролонової 5, обгорнутої еластичним чохлом 6, наприклад, з целофану. із закріпленими на ньому кишенями 7, 8, 9, різної ємкості та довжини. Кишені забезпечені клапанами 10 із застібками її, у вигляді липучок, на зовнішньому боці одної із стінок прикріплено ремінь 12 із застібкою 1З, призначений для стягування стінок, на згині прикріплено ремінь 14 у вигляді петлі. Упаковку використовують таким чином. У розміщеній стінці кишені 7 і 8 укладаються, залежно від їх розміру й ємкості, один, два чи декілька плоских виробів, касет, а в кишеню 9, розташовану на стінці 2, укладаються декілька виробів або документація, після чого кишені зачиняються клапанами 10 та застібаються застібками 11, ременем 12, разом стягуються стінки 1 і 2, та застібаються застібкою 1З, при потребі перенесення використовується ремінь 14 у вигляді петлі. Упаковка надійна, зручна у використанні під час транспортування, зберігання плоских виробів типу касет. Упаковка компактна і проста за конструкцією, що дозволяє налагодити ЇЇ масове виробництво. Джерела інформації: 1. Заявка РСТ (WO) №90106271, МКИ В65Д85/57. 2. А.с. СССР №1316922, МКИ В65Д85/57. чними рішеннями в поданій галузі техніки, не виявило в них ознак, що відрізняють рішення від прототипу. Упаковка, що пропонується, порівняно з відомими вже має більш високу експлуатаційну надійність, бо вироби знаходяться у кишенях, зачинених клапанами з застібками, а наявність у стінках поролонової пластини-амортизатора охороняє вироби від удару та трясіння під час транспортування. Ремінь і застібкою, розташований на зовнішньому боці бічної стінки, дає можливість закріпити разом з’єднані бічні стінки, і цим захистити розташовані між стінками кишені від пошкоджень, а також, й виключити можливі втрати під час транспортування виробів. Наявність в упаковці трьох кишень, різних за довжиною і ємкістю, збільшує експлуатаційні можливості упаковки, тому що одночасно можливо легко і надійно розмістити в кишенях декілька виробів, а у потребі - і документацію. Оскільки кишені закріпляються на чохлі, який надітий на комбіновану пластину, з з'єднаних між собою картонової та поролонової пластин, то при цьому процесі їх закріплення й конструкції кишеням легко робити потрібну форму, відповідну до форми виробу: круглу, квадратну та ін., що суттєво розширює можливості упаковки. Упаковка зручна також для систематизованого зберігання виробу із фіксованим їх положенням. Чохол та кишені упаковки зроблені з легкої еластичної речовини, яка робить упаковку міцною, легкою й легко виготовлюваною. Симетричне місцезнаходження кишень в упаковці дає можливість економічно використовувати усю площу упаковки з їх рівномірним навантаженням. Ремінь, прикріплений до зг Фіг. 1 2 586 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
