Система розсувних дверей “крафт”

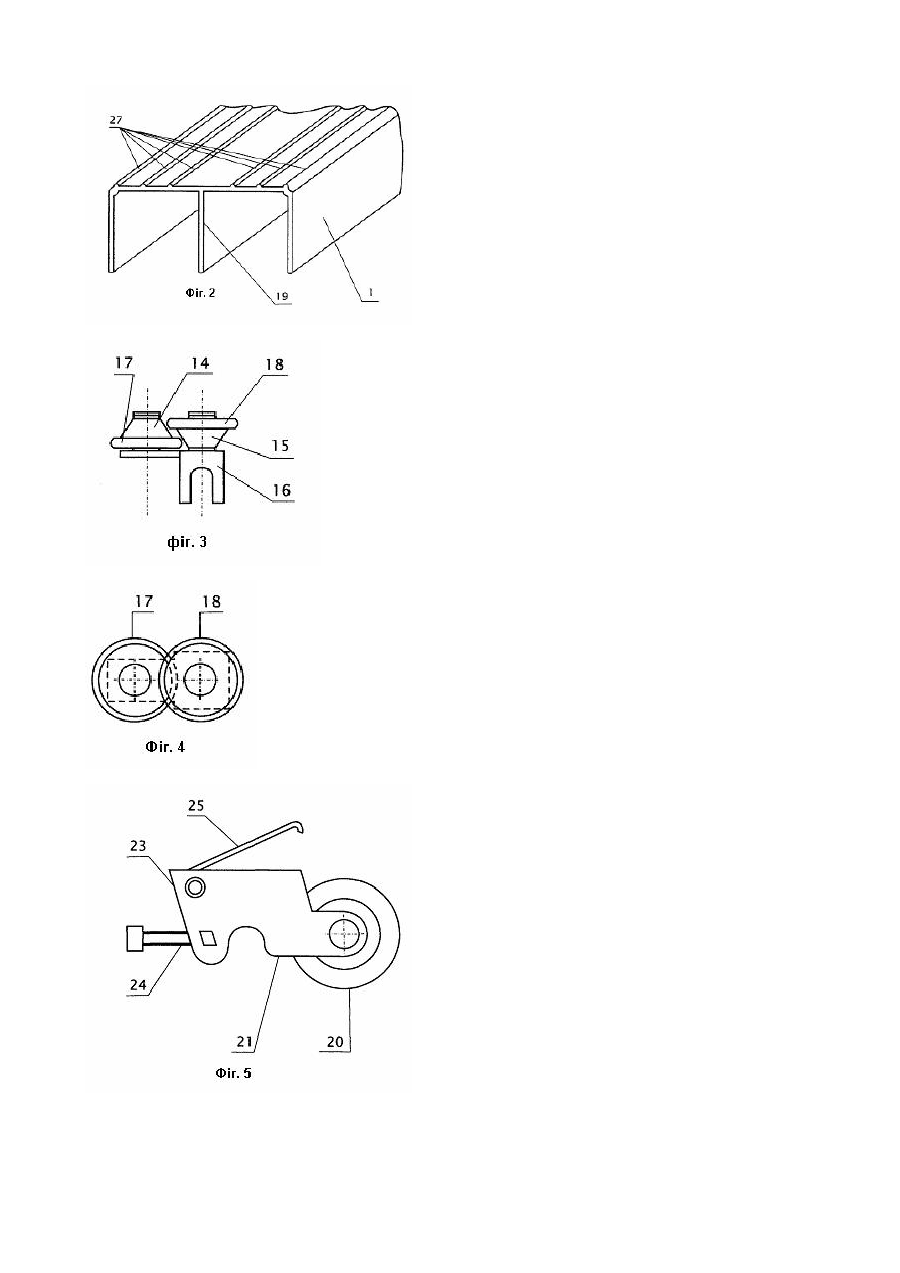

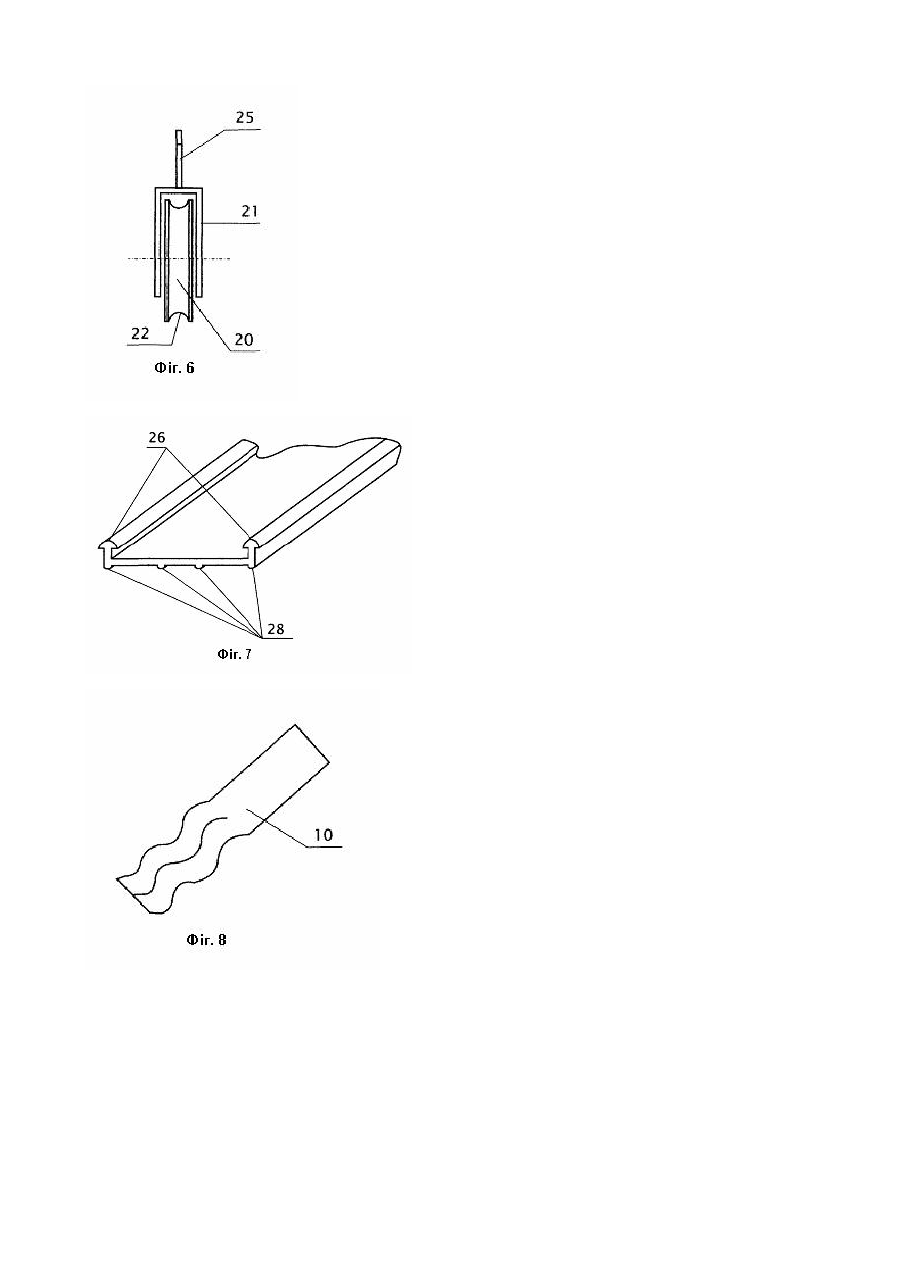

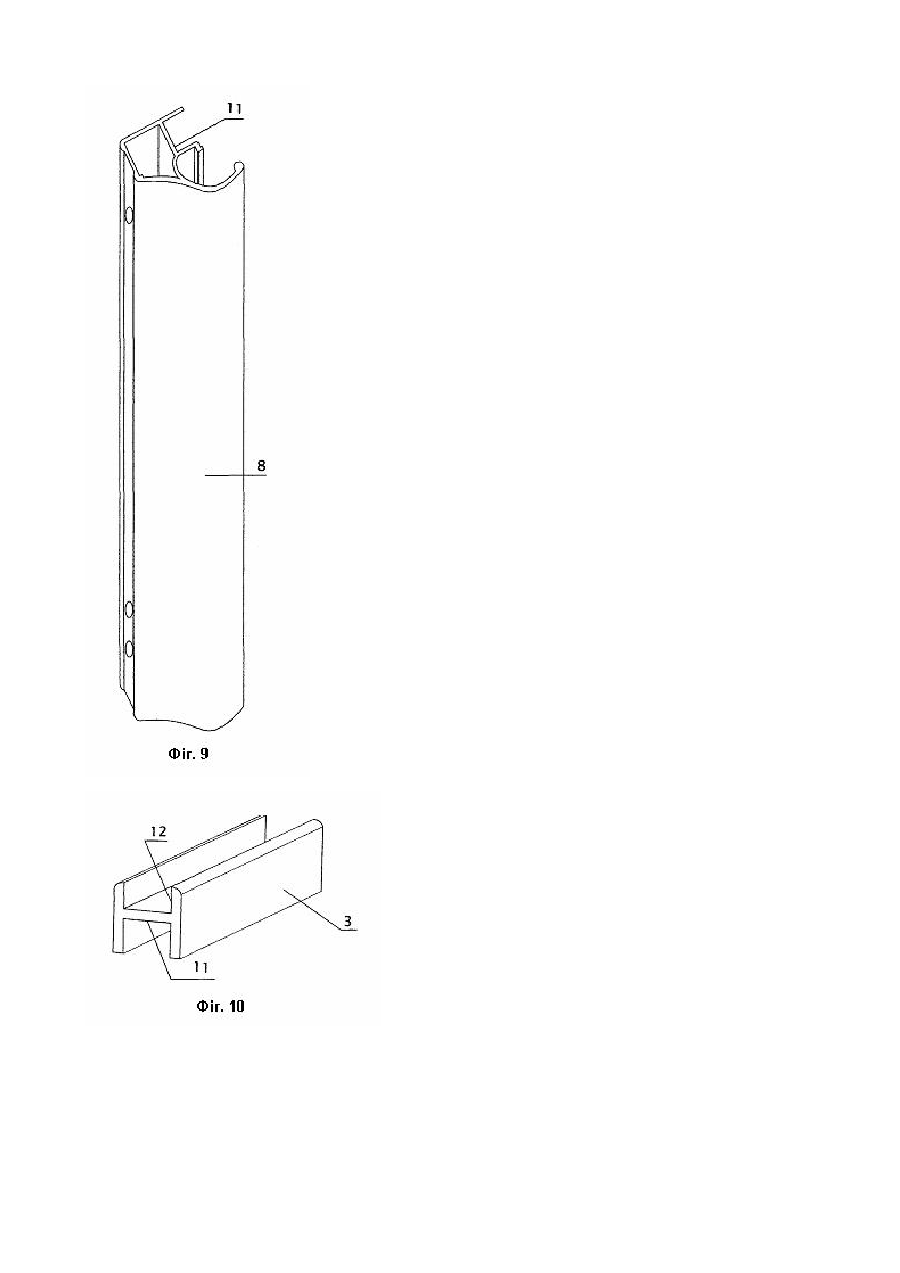

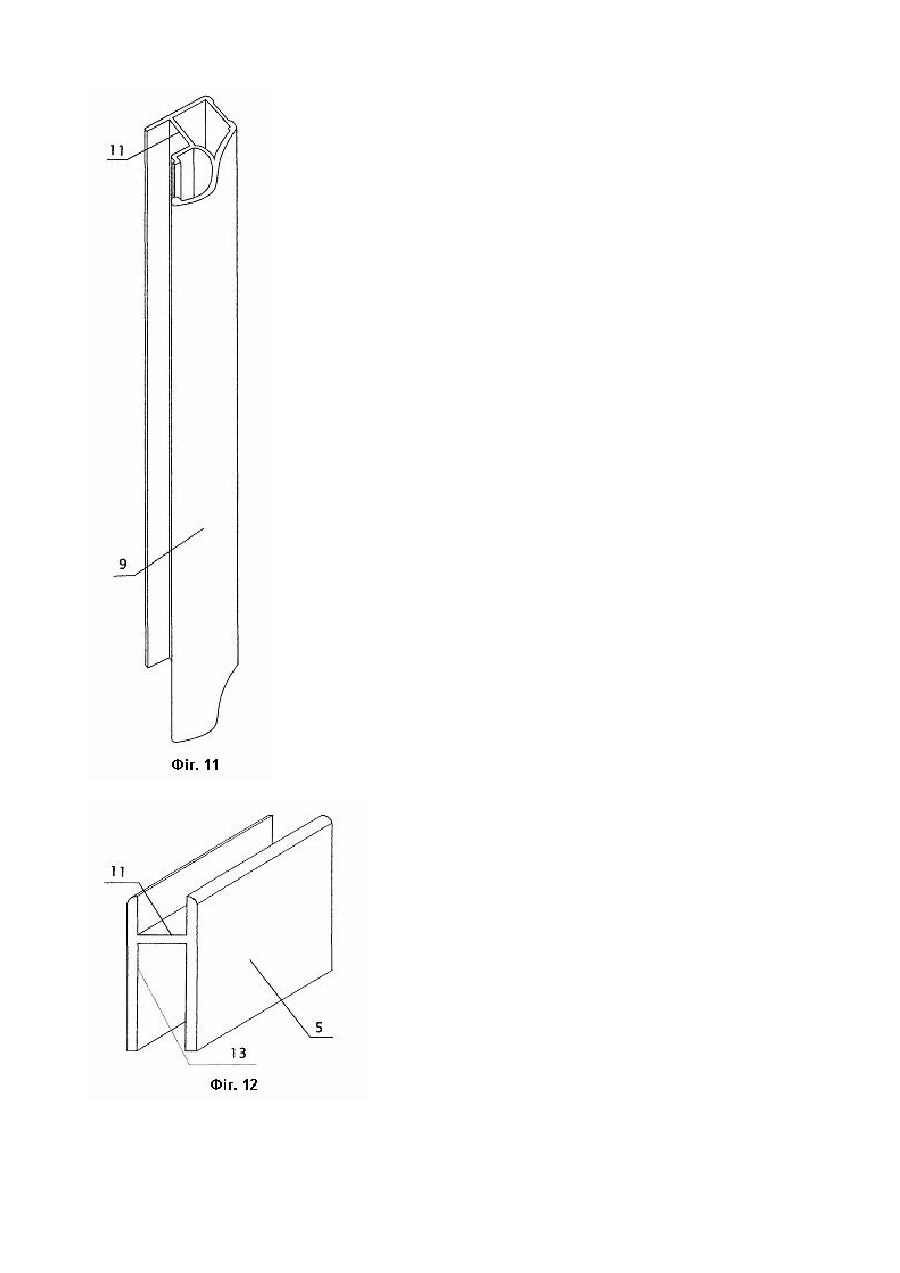

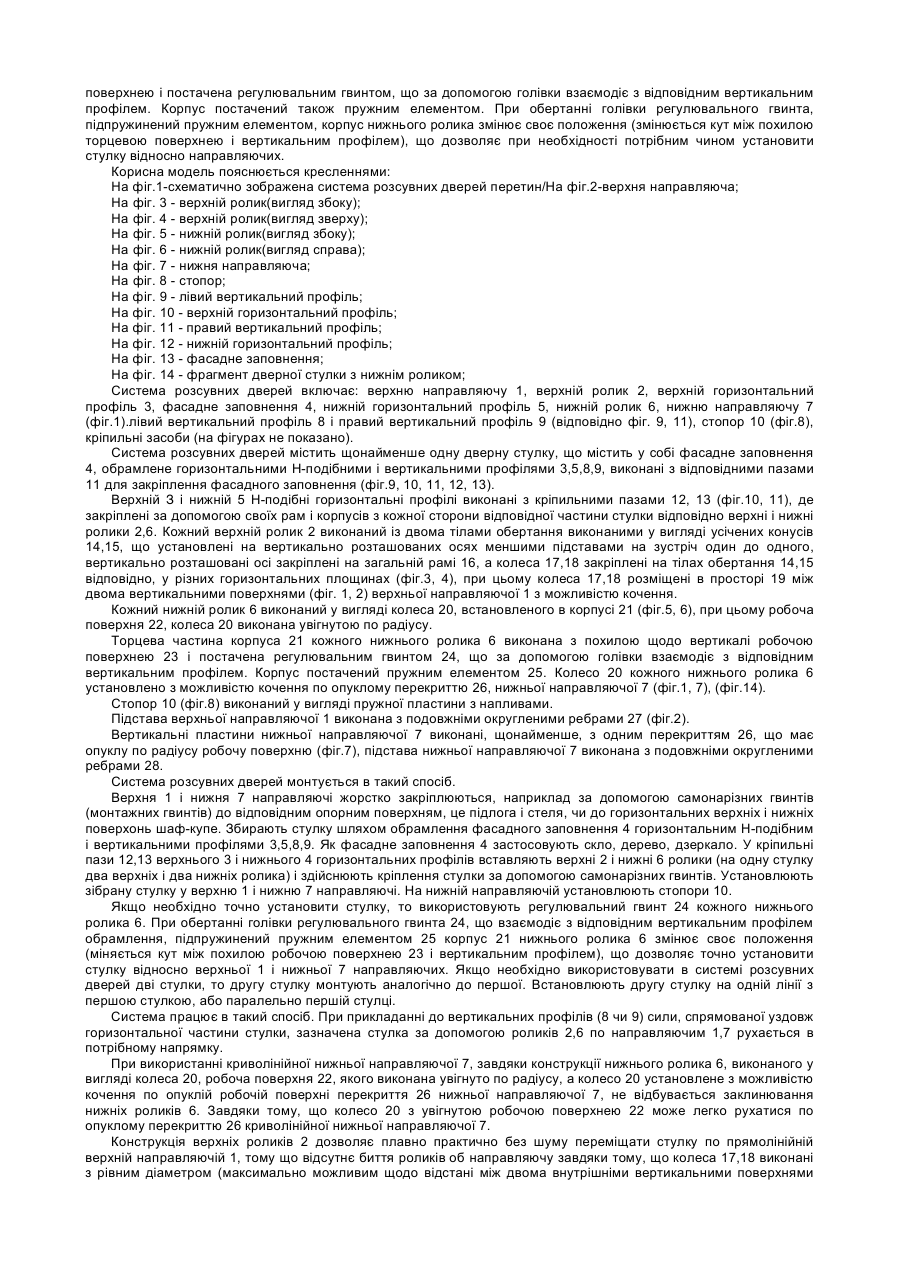

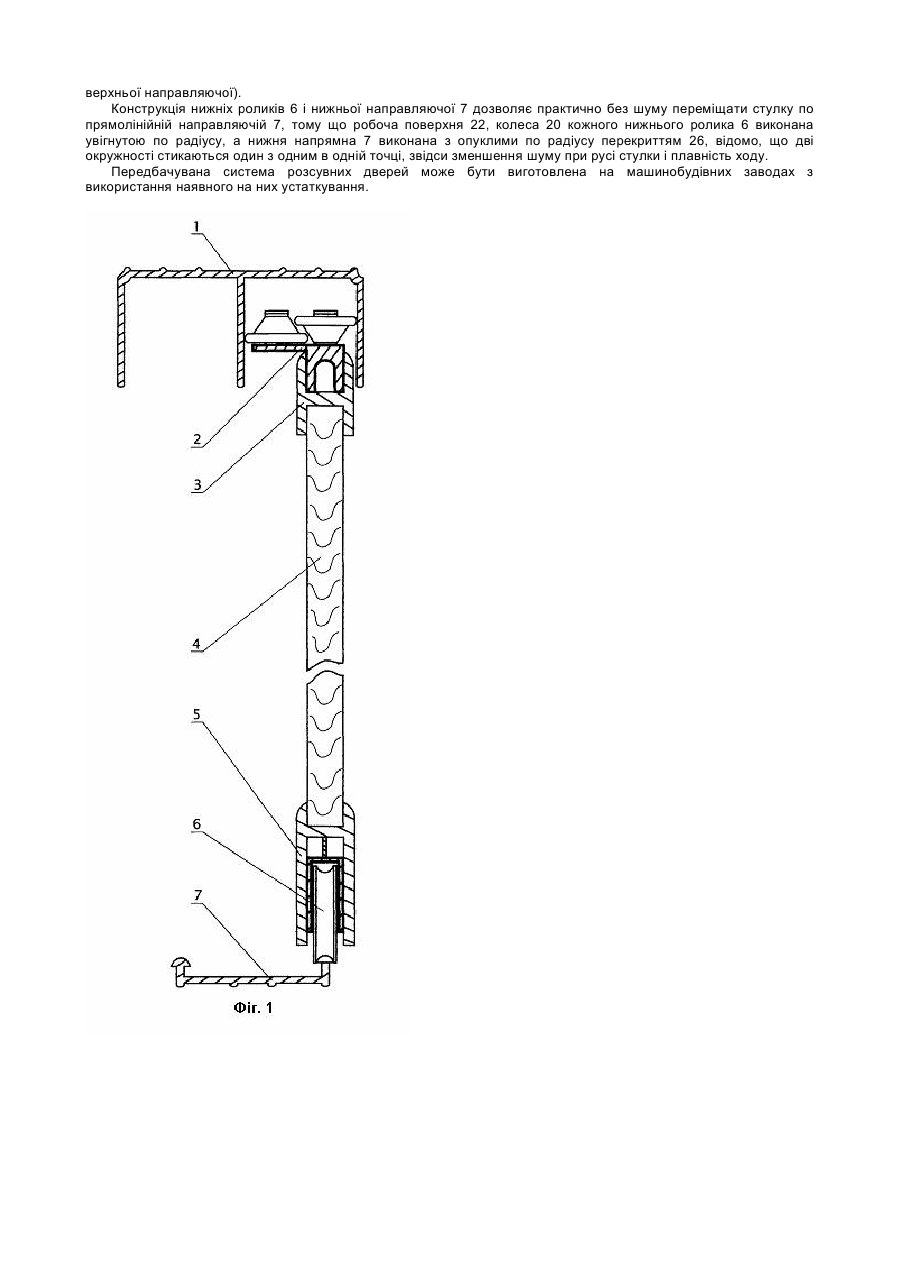

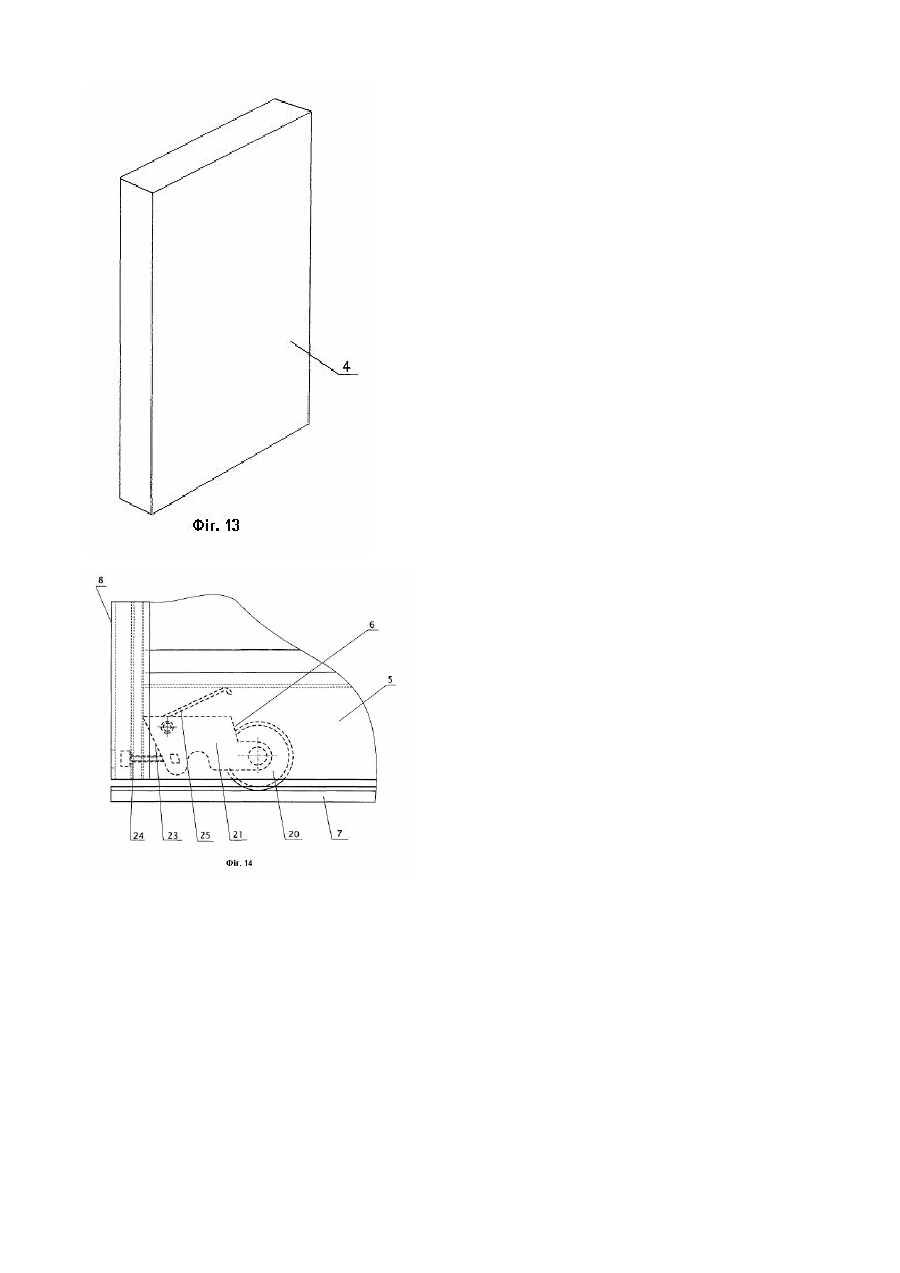

Корисна модель відноситься до галузі будівництва/ а саме для оснащення інтер'єрів службових і житлових приміщень, зокрема до систем розсувних дверей для стінних прорізів, а також для шаф-купе. Найбільш близькою по технічній суті до корисної моделі, що заявляється є система розсувних дверей "БРАУН" (див. патент України на корисну модель №482, від 29.12.1999р., Промислова власність. Офіційній бюлетень №8, 1999р.), що включає щонайменше одну дверну стулку, виконану у вигляді обрамленого горизонтальними Н-подібними і вертикальними профілями фасадного заповнення, верхню і нижню направляючі , що виконані у вигляді профілів, щонайменше, з двома вертикальними пластинами кожна, верхні і нижні ролики, що за допомогою своїх рам і корпусів закріплені на відповідних частинах зазначеної стулки, при цьому кожний верхній ролик виконаний у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на загальній рамі, таким чином, що колеса розміщені в просторі між двома внутрішніми вертикальними поверхнями верхньої направляючої з можливістю кочення, а кожний нижній ролик виконаний у вигляді колеса, яке кінематичне пов'язано з нижньою направляючою і встановлене в корпусі, а також, щонайменше, один стопор. Недоліком зазначеної системи розсувних дверей є неможливість забезпечити рух стулки за допомогою роликів по криволінійним (опуклим чи увігнутим) направляючим. Це необхідно для здійснення перекриття стулкою по дузі в стінних прорізах і для здійснення перекриття стулкою по дузі в шафах-купе. Вказаний недолік у найближчому аналозі має місце через те, що нижній ролик у найближчому аналозі виконаний у вигляді колеса, що встановлено в корпусі, робоча поверхня колеса виконана прямолінійною, а колесо входить безпосередньо в простір між внутрішніми вертикальними поверхнями нижньої направляючої, така конструкція нижнього ролика і нижньої направляючої не дозволяє нижнім роликам вільно переміщатися по криволінійній нижній направляючій. Відбувається заклинювання нижніх роликів. Іншим важливим недоліком найближчого аналога є наявність шуму і відсутність плавності ходу при русі стулки по прямолінійним направляючим за допомогою роликів через биття роликів об верхню і нижню направляючі, що викликані конструкцією верхнього ролика, конструкцією нижнього ролика, конструкцією нижньої направляючої, відсутністю регулювання положення стулки відносно направляючих. Верхній ролик виконаний у вигляді двох коліс, робочі поверхні яких розташовані в одній горизонтальній площині, така конструкція не дозволяє використовувати колеса максимально можливого діаметра щодо відстані між двома внутрішніми вертикальними поверхнями верхньої направляючої, а застосування коліс відносно малого діаметра приводить при русі верхніх роликів по верхній направляючій до биття роликів об направляючу і відповідно відсутності плавності ходу стулки. Нижній ролик виконаний у вигляді колеса, встановленого в корпусі, робоча поверхня колеса виконана прямолінійною, а колесо входить безпосередньо в простір між вертикальними поверхнями нижньої направляючої, що є джерелом додаткового шуму. Верхня і нижня направляючі кріпляться безпосередньо плоскою підставою до опорних поверхонь, це підлога і стеля чи верхня і нижня горизонтальні опорні поверхні шаф-купе, що є також джерелом шуму при русі по направляючим відповідних роликів. В основу корисної моделі поставлена задача удосконалити відому систему розсувних дверей шляхом нового виконання верхніх роликів, нижніх роликів, верхньої направляючої, нижньої направляючої, що дозволить поліпшити експлуатаційні якості системи розсувних дверей за рахунок забезпечення руху стулки за допомогою роликів по криволінійним направляючим, а також зменшити шум при русі стулки і забезпечити плавність ходу стулки. Поставлена задача досягається завдяки тому, що кожний верхній ролик постачений двома тілами обертання, виконаними у вигляді усічених конусів, що встановлені на вертикально розташованих осях меншими підставами на зустріч один одному, при цьому колеса закріплені на тілах обертання в різних горизонтальних площинах, причому нижня направляюча виконана, щонайменше, з одним перекриттям, розташованим на торцевій частині її вертикальної пластини, що має опуклу по радіусу робочу поверхню, при цьому робоча поверхня колеса кожного нижнього ролика виконана увігнутою по радіусу, а колесо встановлене з можливістю кочення по перекриттю нижньої направляючої, причому торцева частина корпуса кожного нижнього ролика виконана з похилою щодо вертикалі робочою поверхнею і постачено регулювальним гвинтом, що за допомогою голівки взаємодіє з відповідним вертикальним профілем, підстава верхньої направляючої виконана з подовжніми округленими ребрами, підстава нижньої направляючої виконана з подовжніми округленими ребрами, корпус кожного нижнього колеса постачений пружним елементом. Конструкція верхніх роликів, де кожний верхній ролик постачений двома тілами обертання, виконаними у вигляді усічених конусів, що встановлені на вертикально розташованих осях меншими підставами на зустріч один одному, а колеса закріплені на тілах обертання в різних горизонтальних площинах, дозволяє здійснювати плавне переміщення стулки і практично без шуму, по прямолінійній верхній направляючій, тому що відсутнє биття роликів об верхню направляючу. Биття роликів об верхню направляючу відсутнє через те, що колеса виконані з рівним максимально можливим діаметром відносно відстані між двома внутрішніми вертикальними поверхнями верхньої направляючої. Нижня направляюча виконана, щонайменше, з одним перекриттям, що має опуклу по радіусу робочу поверхню. Робоча поверхня колеса кожного нижнього ролика виконана увігнутою по радіусу, а колесо встановлене з можливістю кочення по перекриттю нижньої направляючої, що дозволяє здійснювати переміщення стулки за допомогою нижніх роликів по криволінійній нижній направляючій (не відбувається заклинювання нижніх роликів). Конструкція нижніх роликів і нижньої направляючої дозволяє плавно і практично без шуму переміщати стулку по прямолінійній нижній направляючій, тому що робоча поверхня колеса кожного нижнього ролика і перекриття нижньої направляючої мають увігнуту й опуклу форми і стикаються один з одним в одній точці, звідси зменшення шуму при русі стулки і плавність ходу стулки. Підстава верхньої і нижньої направляючих виконані з подовжніми ребрами, що дозволяє створити повітряний зазор між направляючими і горизонтальними опорними поверхнями, що зменшує шум при русі роликів по направляючих. Торцева частина корпуса кожного нижнього ролика виконана з похилою відносно вертикалі робочою поверхнею і постачена регулювальним гвинтом, що за допомогою голівки взаємодіє з відповідним вертикальним профілем. Корпус постачений також пружним елементом. При обертанні голівки регулювального гвинта, підпружинений пружним елементом, корпус нижнього ролика змінює своє положення (змінюється кут між похилою торцевою поверхнею і вертикальним профілем), що дозволяє при необхідності потрібним чином установити стулку відносно направляючих. Корисна модель пояснюється кресленнями: На фіг.1-схематично зображена система розсувних дверей перетин/На фіг.2-верхня направляюча; На фіг. 3 - верхній ролик(вигляд збоку); На фіг. 4 - верхній ролик(вигляд зверху); На фіг. 5 - нижній ролик(вигляд збоку); На фіг. 6 - нижній ролик(вигляд справа); На фіг. 7 - нижня направляюча; На фіг. 8 - стопор; На фіг. 9 - лівий вертикальний профіль; На фіг. 10 - верхній горизонтальний профіль; На фіг. 11 - правий вертикальний профіль; На фіг. 12 - нижній горизонтальний профіль; На фіг. 13 - фасадне заповнення; На фіг. 14 - фрагмент дверної стулки з нижнім роликом; Система розсувних дверей включає: верхню направляючу 1, верхній ролик 2, верхній горизонтальний профіль 3, фасадне заповнення 4, нижній горизонтальний профіль 5, нижній ролик 6, нижню направляючу 7 (фіг.1).лівий вертикальний профіль 8 і правий вертикальний профіль 9 (відповідно фіг. 9, 11), стопор 10 (фіг.8), кріпильні засоби (на фігурах не показано). Система розсувних дверей містить щонайменше одну дверну стулку, що містить у собі фасадне заповнення 4, обрамлене горизонтальними Н-подібними і вертикальними профілями 3,5,8,9, виконані з відповідними пазами 11 для закріплення фасадного заповнення (фіг.9, 10, 11, 12, 13). Верхній З і нижній 5 Н-подібні горизонтальні профілі виконані з кріпильними пазами 12, 13 (фіг.10, 11), де закріплені за допомогою своїх рам і корпусів з кожної сторони відповідної частини стулки відповідно верхні і нижні ролики 2,6. Кожний верхній ролик 2 виконаний із двома тілами обертання виконаними у вигляді усічених конусів 14,15, що установлені на вертикально розташованих осях меншими підставами на зустріч один до одного, вертикально розташовані осі закріплені на загальній рамі 16, а колеса 17,18 закріплені на тілах обертання 14,15 відповідно, у різних горизонтальних площинах (фіг.3, 4), при цьому колеса 17,18 розміщені в просторі 19 між двома вертикальними поверхнями (фіг. 1, 2) верхньої направляючої 1 з можливістю кочення. Кожний нижній ролик 6 виконаний у вигляді колеса 20, встановленого в корпусі 21 (фіг.5, 6), при цьому робоча поверхня 22, колеса 20 виконана увігнутою по радіусу. Торцева частина корпуса 21 кожного нижнього ролика 6 виконана з похилою щодо вертикалі робочою поверхнею 23 і постачена регулювальним гвинтом 24, що за допомогою голівки взаємодіє з відповідним вертикальним профілем. Корпус постачений пружним елементом 25. Колесо 20 кожного нижнього ролика 6 установлено з можливістю кочення по опуклому перекриттю 26, нижньої направляючої 7 (фіг.1, 7), (фіг.14). Стопор 10 (фіг.8) виконаний у вигляді пружної пластини з напливами. Підстава верхньої направляючої 1 виконана з подовжніми округленими ребрами 27 (фіг.2). Вертикальні пластини нижньої направляючої 7 виконані, щонайменше, з одним перекриттям 26, що має опуклу по радіусу робочу поверхню (фіг.7), підстава нижньої направляючої 7 виконана з подовжніми округленими ребрами 28. Система розсувних дверей монтується в такий спосіб. Верхня 1 і нижня 7 направляючі жорстко закріплюються, наприклад за допомогою самонарізних гвинтів (монтажних гвинтів) до відповідним опорним поверхням, це підлога і стеля, чи до горизонтальних верхніх і нижніх поверхонь шаф-купе. Збирають стулку шляхом обрамлення фасадного заповнення 4 горизонтальним Н-подібним і вертикальними профілями 3,5,8,9. Як фасадне заповнення 4 застосовують скло, дерево, дзеркало. У кріпильні пази 12,13 верхнього 3 і нижнього 4 горизонтальних профілів вставляють верхні 2 і нижні 6 ролики (на одну стулку два верхніх і два нижніх ролика) і здійснюють кріплення стулки за допомогою самонарізних гвинтів. Установлюють зібрану стулку у верхню 1 і нижню 7 направляючі. На нижній направляючій установлюють стопори 10. Якщо необхідно точно установити стулку, то використовують регулювальний гвинт 24 кожного нижнього ролика 6. При обертанні голівки регулювального гвинта 24, що взаємодіє з відповідним вертикальним профілем обрамлення, підпружинений пружним елементом 25 корпус 21 нижнього ролика 6 змінює своє положення (міняється кут між похилою робочою поверхнею 23 і вертикальним профілем), що дозволяє точно установити стулку відносно верхньої 1 і нижньої 7 направляючих. Якщо необхідно використовувати в системі розсувних дверей дві стулки, то другу стулку монтують аналогічно до першої. Встановлюють другу стулку на одній лінії з першою стулкою, або паралельно першій стулці. Система працює в такий спосіб. При прикладанні до вертикальних профілів (8 чи 9) сили, спрямованої уздовж горизонтальної частини стулки, зазначена стулка за допомогою роликів 2,6 по направляючим 1,7 рухається в потрібному напрямку. При використанні криволінійної нижньої направляючої 7, завдяки конструкції нижнього ролика 6, виконаного у вигляді колеса 20, робоча поверхня 22, якого виконана увігнуто по радіусу, а колесо 20 установлене з можливістю кочення по опуклій робочій поверхні перекриття 26 нижньої направляючої 7, не відбувається заклинювання нижніх роликів 6. Завдяки тому, що колесо 20 з увігнутою робочою поверхнею 22 може легко рухатися по опуклому перекриттю 26 криволінійної нижньої направляючої 7. Конструкція верхніх роликів 2 дозволяє плавно практично без шуму переміщати стулку по прямолінійній верхній направляючій 1, тому що відсутнє биття роликів об направляючу завдяки тому, що колеса 17,18 виконані з рівним діаметром (максимально можливим щодо відстані між двома внутрішніми вертикальними поверхнями верхньої направляючої). Конструкція нижніх роликів 6 і нижньої направляючої 7 дозволяє практично без шуму переміщати стулку по прямолінійній направляючій 7, тому що робоча поверхня 22, колеса 20 кожного нижнього ролика 6 виконана увігнутою по радіусу, а нижня напрямна 7 виконана з опуклими по радіусу перекриттям 26, відомо, що дві окружності стикаються один з одним в одній точці, звідси зменшення шуму при русі стулки і плавність ходу. Передбачувана система розсувних дверей може бути виготовлена на машинобудівних заводах з використання наявного на них устаткування.
