Система розсувних дверей “браун-2″

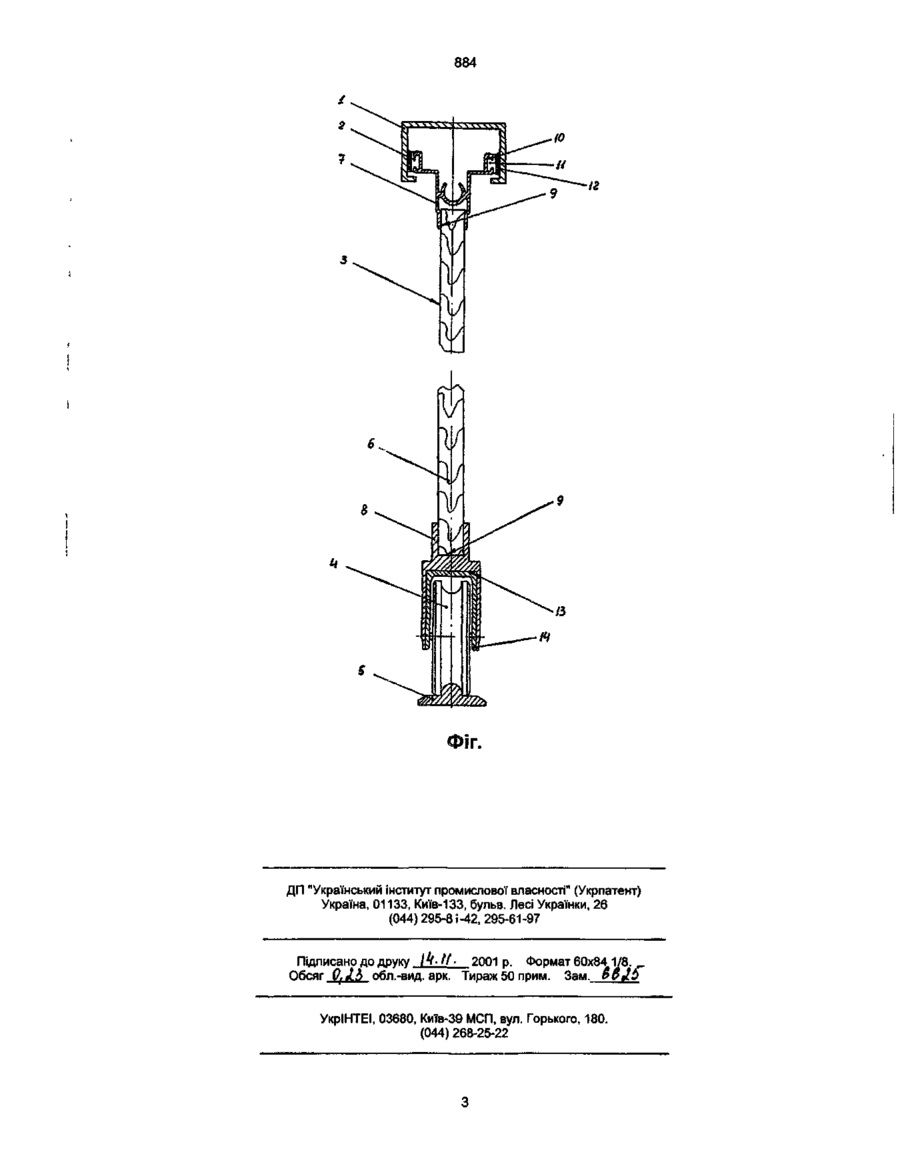

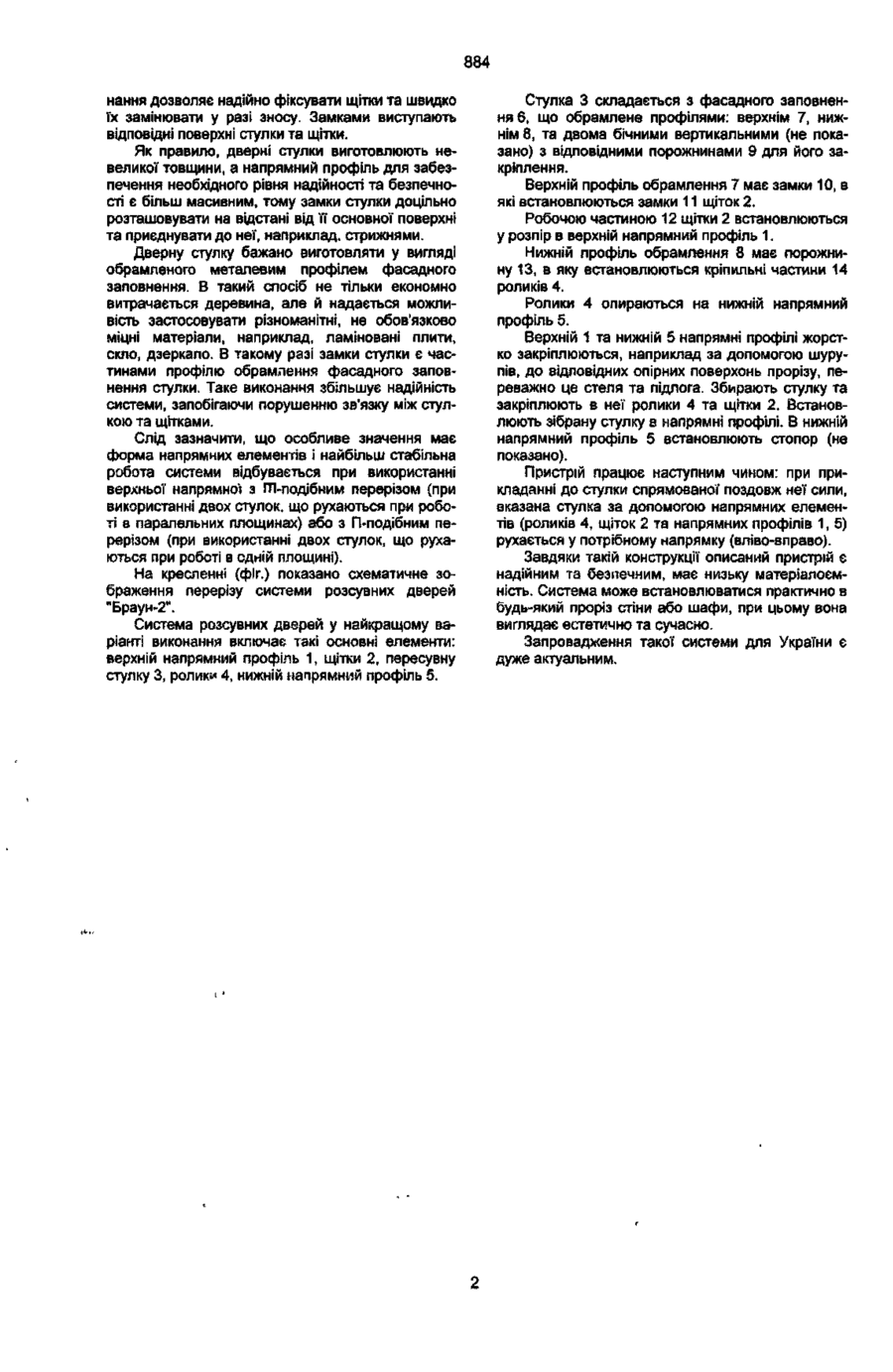

1 .Система розсувних дверей, що включає щонайменше одну дверну стулку, верхн' та нижні напрямні елементи, яка відрізняється тим, що верхні напрямні елементи виконано у вигляді, щонайменше, двох щіток, які закріплено до стулки з різних боків, та напрямного профілю, причому вказаиі щітки встановлені таким чином, що при роботі вони своїми робочими поверхнями взаємодіють з внутрішніми вертикальними поверхнями вказаного напрямного профілю. 2. Система за п. 1, яка відрізняється тим, що кріпильні засоби, за допомогою яких з'єднуються стулка та щітки, виконано у вигляді замків. 3. Система за п. 2, яка відрізняється тим, що замки стулки розташовані на відстані від її основної поверхні та приєднані до неї стрижнями. 4. Система за п. 2, яка відрізняється тим, що вказані замки утворено профілем обрамлення фасадного заповнення стулки 5. Система за будь-яким з попередніх пунктів, яка відрізняється тим, що верхній напрямний профіль має ГП-подібний переріз. 6. Система за будь-яким з пп. 1-4, яка відрізнаРТЬПЯ тьш І цп RppyHiu напрямний прпфіпь мае Пподібний переріз. Корисна модель відноситься до галузі будівництва, а саме - оснащення інтер'єрів службових та житлових приміщень, зокрема - до систем розсувних дверей для стінних прорізів та шаф-купе. Найбільш близьким за технічною суттю до даної корисної моделі є система розсувних дверей "Браун" (див : Патент України на корисну модель № 482, 29.12.1999, Промислова власність. Офіційний бюлетень № 8, 199S). Система розсувних дверей включає щонайменше одну дверну стулку, верхні та нижні напрямні елементи, стопор. І верхні, і нижні напрямні елементи системи виконані у вигляді роликів та напрямних профілів. Верхній ролик виконано у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на спільній рамі, своєю робочою поверхнею колеса верхнього ролика встановлено в розпір між двома внутрішніми вертикальними поверхнями верхнього напрямного профілю з можливістю кочення, а його рама жорстко поєднана з дверною стулкою. Верхній ролик також виконує функцію елементу, що запобігає відхиленню дверей від траєкторії руху, взаємодіючи з вертикальними поверхнями напрямного профілю. Нижній ролик виконано у вигляді підшипника, який закріплено в корпусі, а корпус нижнього ролика жорстко поєднаний з відповідною частиною стулки. Нижній ролик при роботі системи взаємодіє з нижнім напрямним профілем. Таке виконання напрямних деталей робить практично неможливим їх деформування в процесі експлуатації системи, але виготовлення верхнього ролика завдяки його складній конструкції' та використанню ДОРОГИХ матеріалів є енергоємним та неекономічним, що робить дорожчою всю систему розсувних дверей. В основу корисної моделі поставлено задачу вдосконалити відому систему розсувних дверей шляхом нового виконання верхніх напрямних елементів, що забезпечить підвищення технологічності процесу її виготовлення, зменшення її собівартості при збереженні високого рівня надійності та безпечності системи. Головним аспектом корисної моделі є заміна в верхніх напрямних елемента кочення (ролика) на елемент ковзання (щітку). Така заміна дозволяє зберегти всі функції цього напрямного елементу, він також і забезпечує пересування стулки і запобігає її зриву. Але елемент ковзання (щітку) виготовити набагато легше, та й коштує вона набагато дешевше. При роботі ЩІТКИ своїми робочими поверхнями взаємодіють з внутрішніми вертикальними поверхнями верхнього напрямного профілю, при цьому стулка, опираючись на нижні напрямні, плавно пересувається. Найбільш доцільно з'єднувати стулку та щітки кріпильними засобами у вигляді замків - таке з'єд t CO 00 < 884 нання дозволяє надійно фіксувати щітки та швидко їх замінювати у разі зносу. Замками виступають відповідні поверхні стулки та щітки. Як правило, дверні стулки виготовлюють невеликої товщини, а напрямний профіль для забезпечення необхідного рівня надійності та безпечності є більш масивним, тому замки стулки доцільно розташовувати на відстані від її основної поверхні та приєднувати до неї, наприклад, стрижнями. Дверну стулку бажано виготовляти у вигляді обрамленого металевим профілем фасадного заповнення. В такий спосіб не тільки економно витрачається деревина, але й надається можливість застосовувати різноманітні, не обов'язково міцні матеріали, наприклад, ламіновані плити, скло, дзеркало. В такому разі замки стулки є частинами профілю обрамлення фасадного заповнення стулки. Таке виконання збільшує надійність системи, запобігаючи порушенню зв'язку між стулкою та щітками. Слід зазначити, що особливе значення має форма напрямних елементів і найбільш стабільна робота системи відбувається при використанні верхньої напрямної з ГП-подібним перерізом (при використанні двох стулок, що рухаються при роботі в паралельних площинах) або з П-подібним перерізом (при використанні двох стулок, що рухаються при роботі в одній площині). На кресленні (фіг.) показано схематичне зображення перерізу системи розсувних дверей "Брауи-2". Система розсувних дверей у найкращому варіанті виконання включає такі основні елементи: верхній напрямний профіль 1, щітки 2, пересувну стулку 3, ролики 4, нижній напрямний профіль 5. Стулка 3 складається з фасадного заповнення 6, що обрамлене профілями: верхнім 7, нижнім 8, та двома бічними вертикальними (не показано) з відповідними порожнинами 9 для його закріплення. Верхній профіль обрамлення 7 має замки 10, в які встановлюються замки 11 щіток 2. Робочою частиною 12 щітки 2 встановлюються у розпір в верхній напрямний профіль 1. Нижній профіль обрамлення 8 має порожнину 13, в яку встановлюються кріпильні частини 14 роликів 4. Ролики 4 опираються на нижній напрямний профіль 5. Верхній 1 та нижній 5 напрямні профілі жорстко закріплюються, наприклад за допомогою шурупів, до відповідних опірних поверхонь прорізу, переважно це стеля та підлога. Збирають стулку та закріплюють в неї ролики 4 та щітки 2. Встановлюють зібрану стулку в напрямні профілі. В нижній напрямний профіль 5 встановлюють стопор (не показано). Пристрій працює наступним чином: при прикладанні до стулки спрямованої поздовж неї сили, вказана стулка за допомогою напрямних елементів (роликів 4, щіток 2 та напрямних профілів 1, 5) рухається у потрібному напрямку (вліво-вправо). Завдяки такій конструкції описаний пристрій є надійним та безпечним, має низьку матеріалоємність. Система може встановлюватися практично в будь-який проріз стіни або шафи, при цьому вона виглядає естетично та сучасно. Запровадження такої системи для України є дуже актуальним. 884 /З ФІГ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-8 і-42, 295-61-97 Підписано до друку \k-lt. 2001 р. Формат 60x84 1/8.,_ Обсяг OsJib обл.-вид. арк. Тираж 50 прим. Зам. &$АЬ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
