З’єднання стінової панелі з колоною

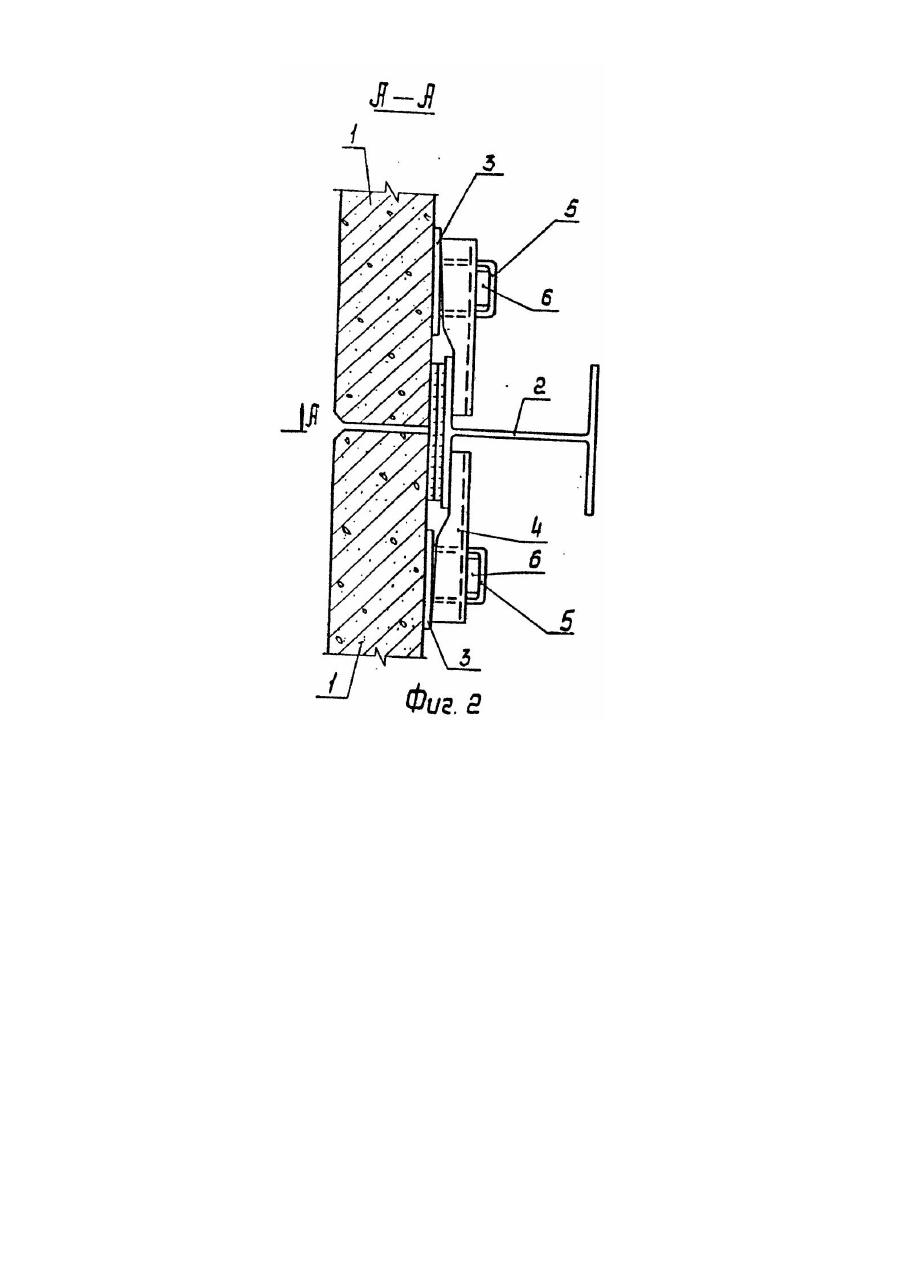

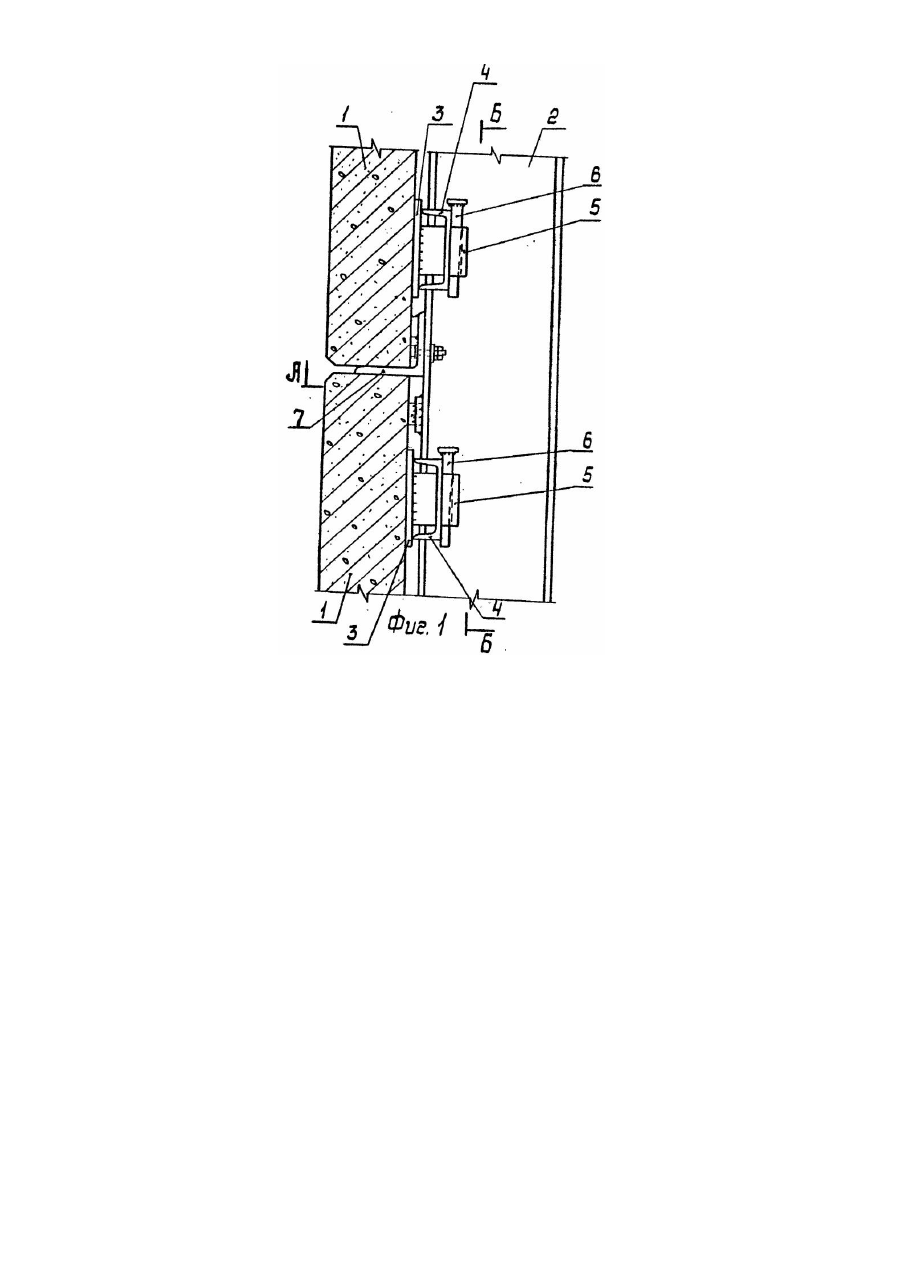

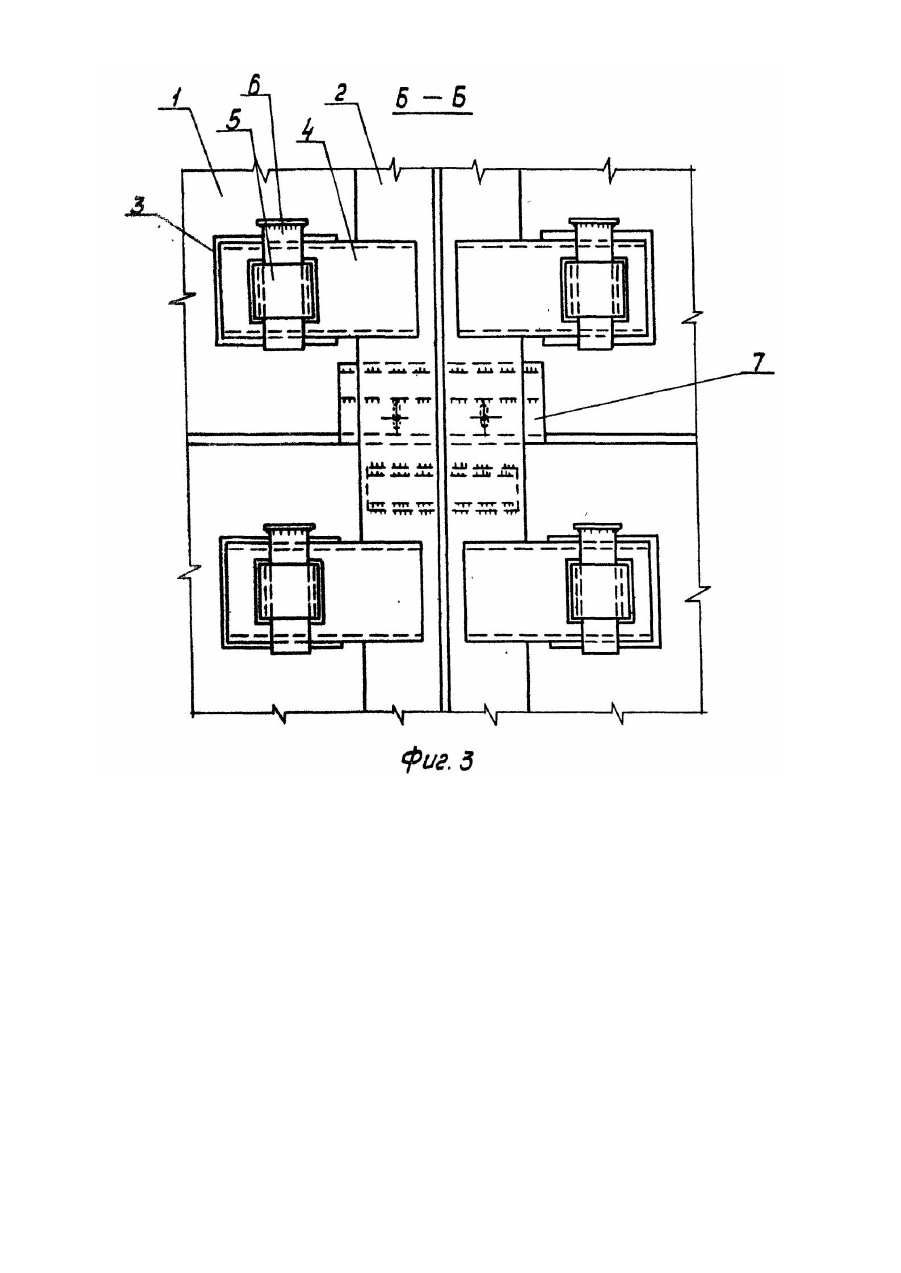

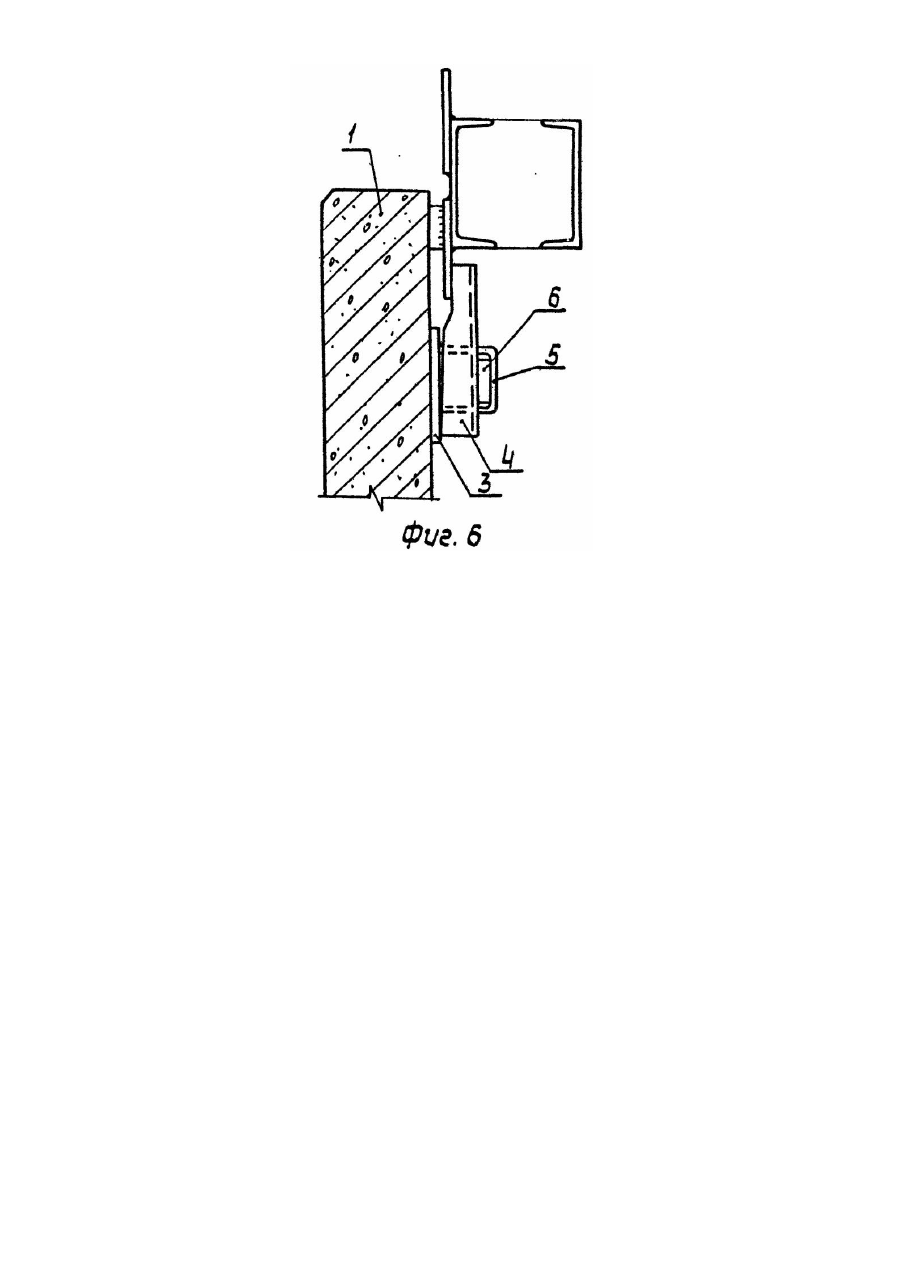

Изобретение относится к строительству и может быть использовано для соединения стеновых панелей с несущими конструкциями, например, колоннами и стойками фахверка промышленных и гражданских зданий. Применение изобретения наиболее эффективно при строительстве в сейсмических районах. Известно соединение стеновой панели с колонной [1], включающее закладную деталь в колонне и соединительный элемент, выполненный в виде отрезка двутаврового профиля, прикрепленного основанием одной из полок к закладной детали колонны. Соединение снабжено упором, закрепленным на наружном торце стенки двутаврового профиля. Недостатками этого технического решения является низкая надежность, связанная с быстрым износом упругих прокладок от попадания в паз между полками отрезка двутавра и стеновой панели атмосферной воды и пыли при низких температурах, а также воздействия динамических - ветровы х и сейсмических, нагр узок. Наличие монтажной сварки на высоте при креплении отрезка двутавра к закладной детали повышает трудоемкость монтажа, а расположение одной полки отрезка двутавра с наружной части стеновой панели создает мостик холода, а также ухудшает внешний вид стены сооружения. В основу изобретения поставлена задача создания соединения стеновой панели с колонной, в котором за счет придания соединительным элементам более рациональной формы, обеспечивается контактное соединение, обладающее компенсационной способностью, что позволяет повысить надежность соединения. Для решения поставленной задачи соединение стеновой панели с колонной, содержащее закладную деталь в виде пластины в панели, соединительный элемент, размещенный на пластине, входящий в зацепление с колонной, согласно изобретению, снабжено клином и скобой, закрепленной на пластине, а соединительный элемент выполнен в виде отрезка швеллера с отверстием в стенке для пропуска скобы и со скосами на полках, примыкающими к колонне, а клин размещен в скобе. На фиг. 1 изображено соединение панели с колонной двутаврового сечения; на фиг. 2 - сечение А-А на фиг.1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - соединение, вариант, вид сверху; на фиг. 5 - вариант соединения с бетонной колонной; на фиг. 6 - соединение, вариант, вид сверху. Соединение стеновой панели 1 с колонной 2 включает закладную деталь 3 в виде пластины в панели 1, соединительный элемент 4, размещенный на пластине 3 и входящий в зацепление с колонной 2. Соединение снабжено скобой 5, закрепленной на пластине 3, и клином 6, размещенным в скобе 5. Соединительный элемент 4 выполнен в виде отрезка швеллера с отверстием в стенке для пропуска скобы 5 и со скосами на полках. Скошенные полки входят в зацепление с колонной. В соединениях панелей стен с двутавровой колонной при ориентации оси стенки колонны вдоль стены, с железобетонной колонной и колонной из двух швеллеров содержатся пластины, выполненные из листовой стали и приваренные в вертикальной плоскости к наружной грани колонны, а для опирания навесных стеновых панелей к колоннам крепятся опорные уголки 7 на болтах с овальными отверстиями. Для горизонтального опирания и выравнивания вертикальной плоскости стеновых панелей к опорным уголкам и колоннам приварены упоры, выполненные из листовых пластин. Стеновые панели соединяют с колоннами каркаса здания следующим образом. Сначала устанавливают панели 1. Через отверстие соединительного элемента 4 пропускают скобу 5 так, чтобы скошенные полки элемента 4 вошли в контакт с внутренней плоскостью полок двутавровой колонны 2. В образовавшуюся щель между стенкой швеллера элемента 4 и скобой 5 устанавливают и забивают клин 6. При этом соединительный элемент 4, одним концом упираясь в закладную деталь 3, вторым концом прижимается к полке двутавровой колонны. Предложенное конструктивное решение по сравнению с прототипом обладает большей надежностью за счет того, что форма сечения и взаимное расположение элементов соединения в наибольшей степени соответствуют особенностям воздействий, прежде всего динамических (ветровы х и сейсмических). Надежность соединения повышается и за счет больших его компенсационных возможностей - проскальзывания контактирующих поверхностей соединительного элемента и полки колонны как в горизонтальном, так и в вертикальном направлениях.
