Машина для глибокого друку

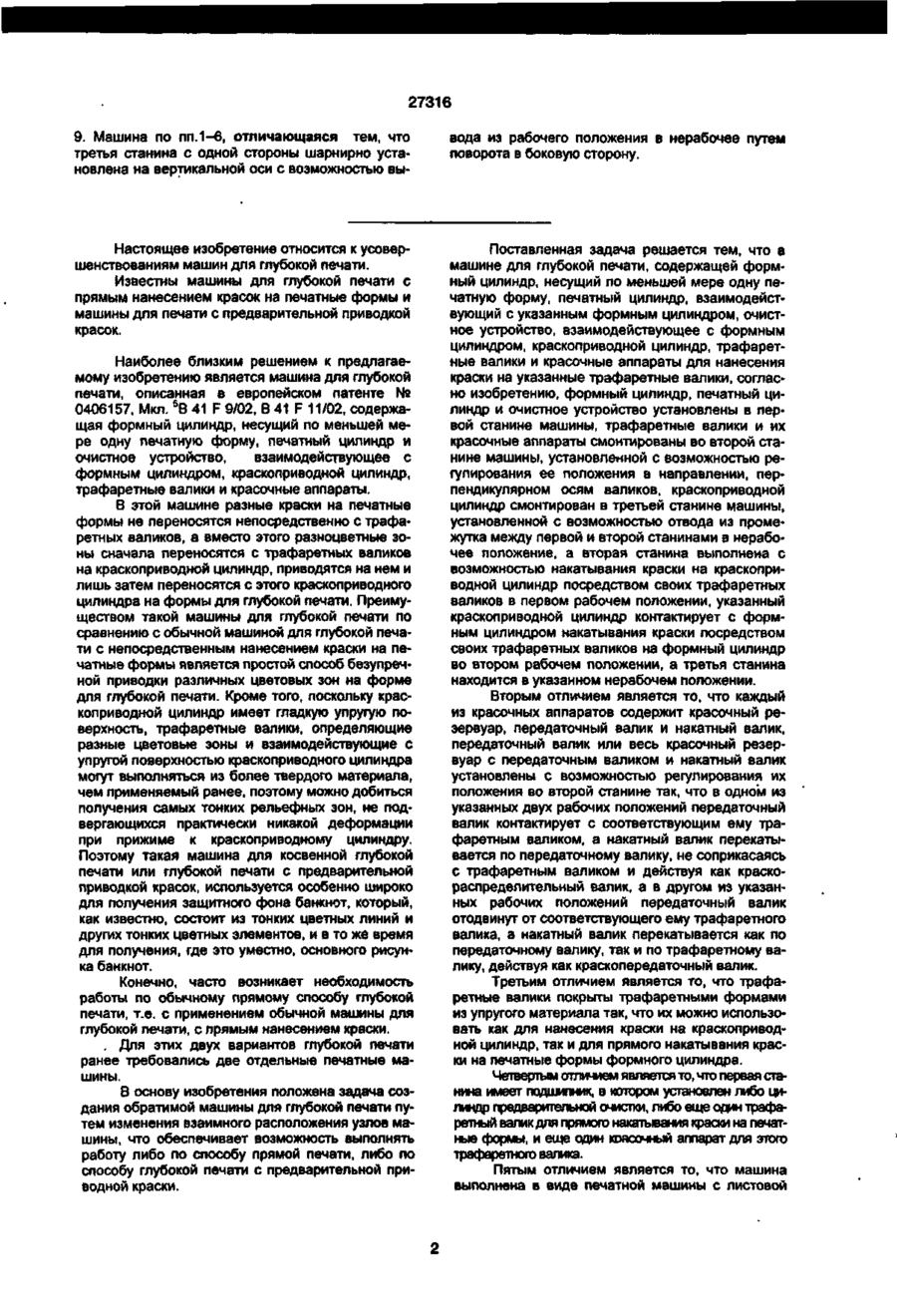

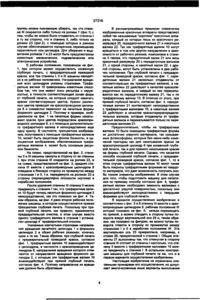

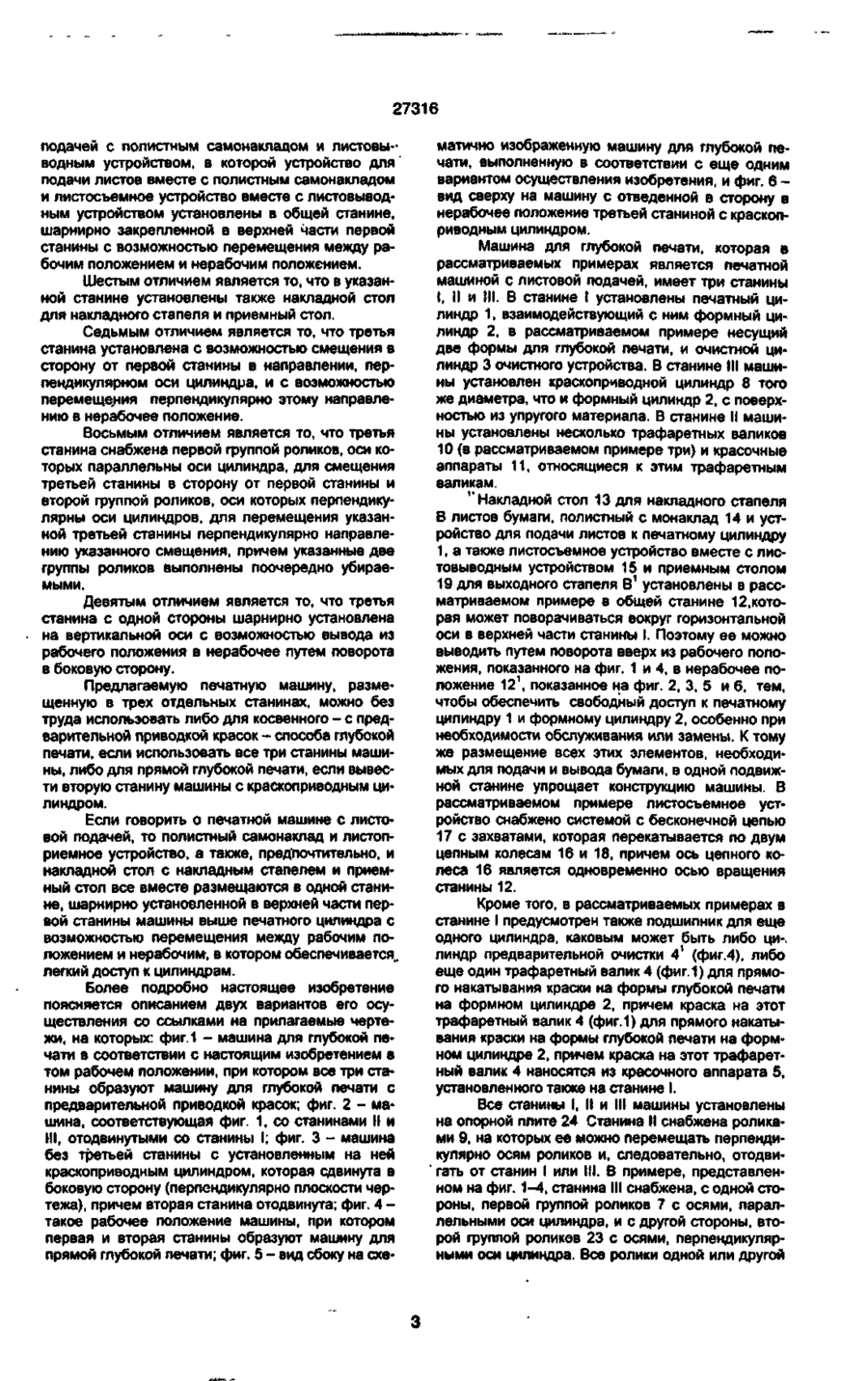

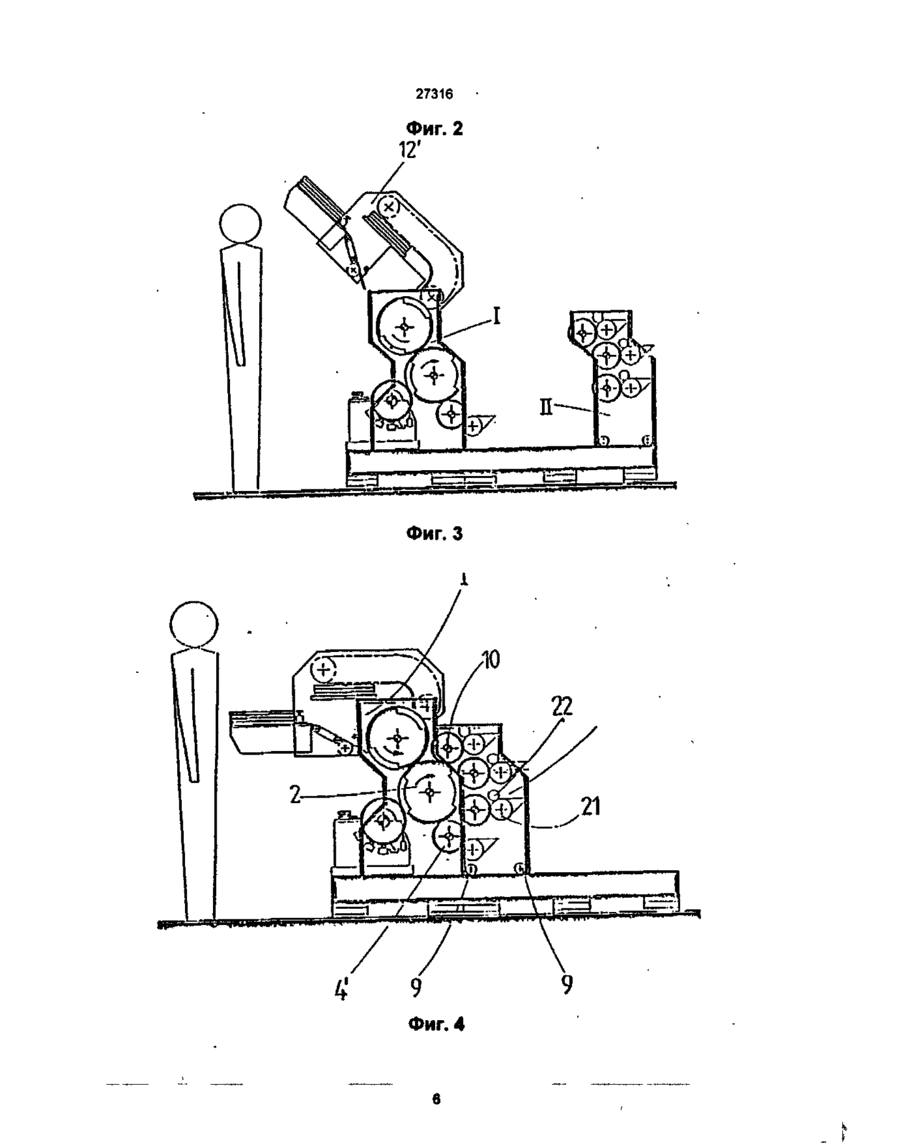

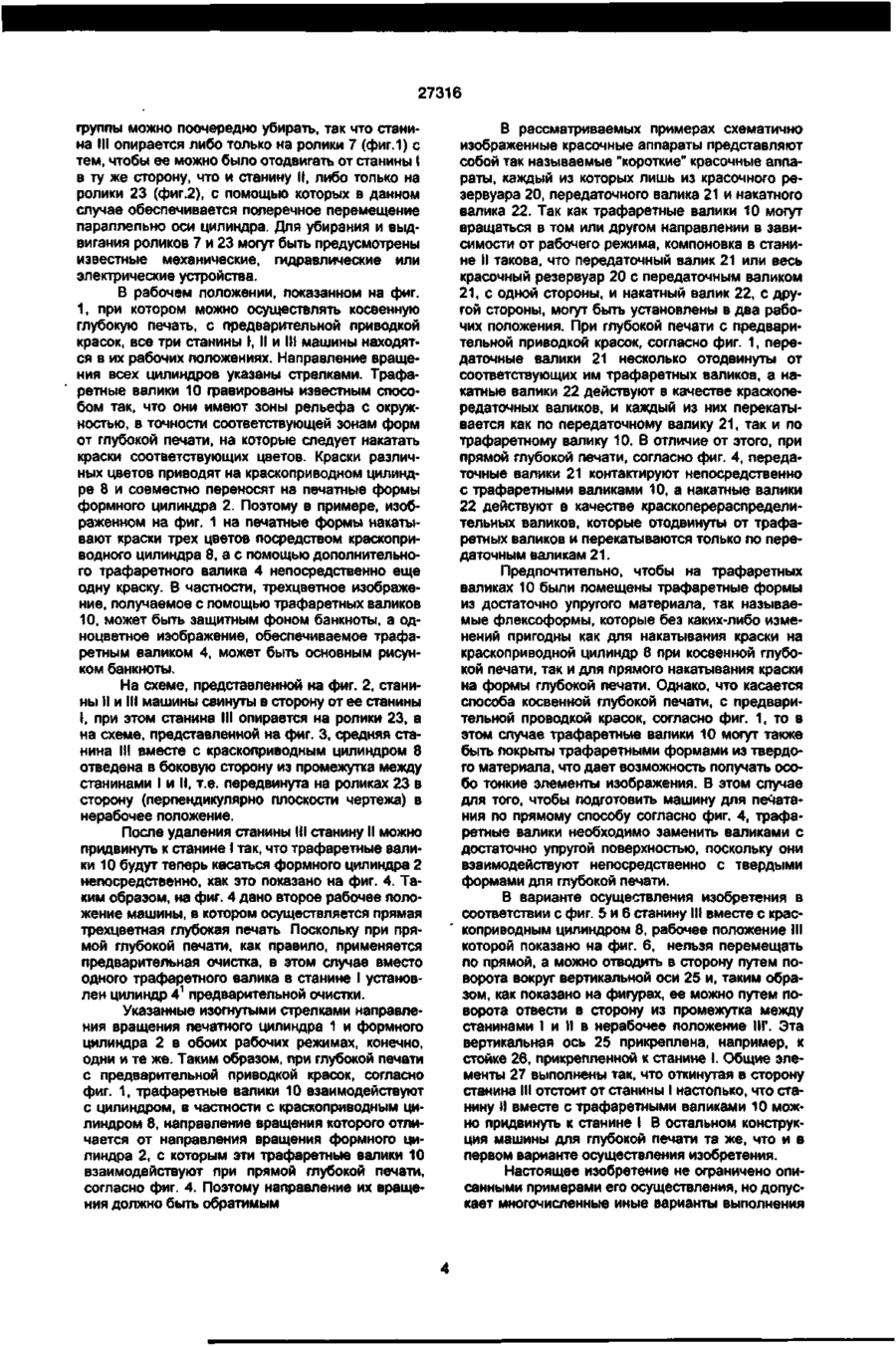

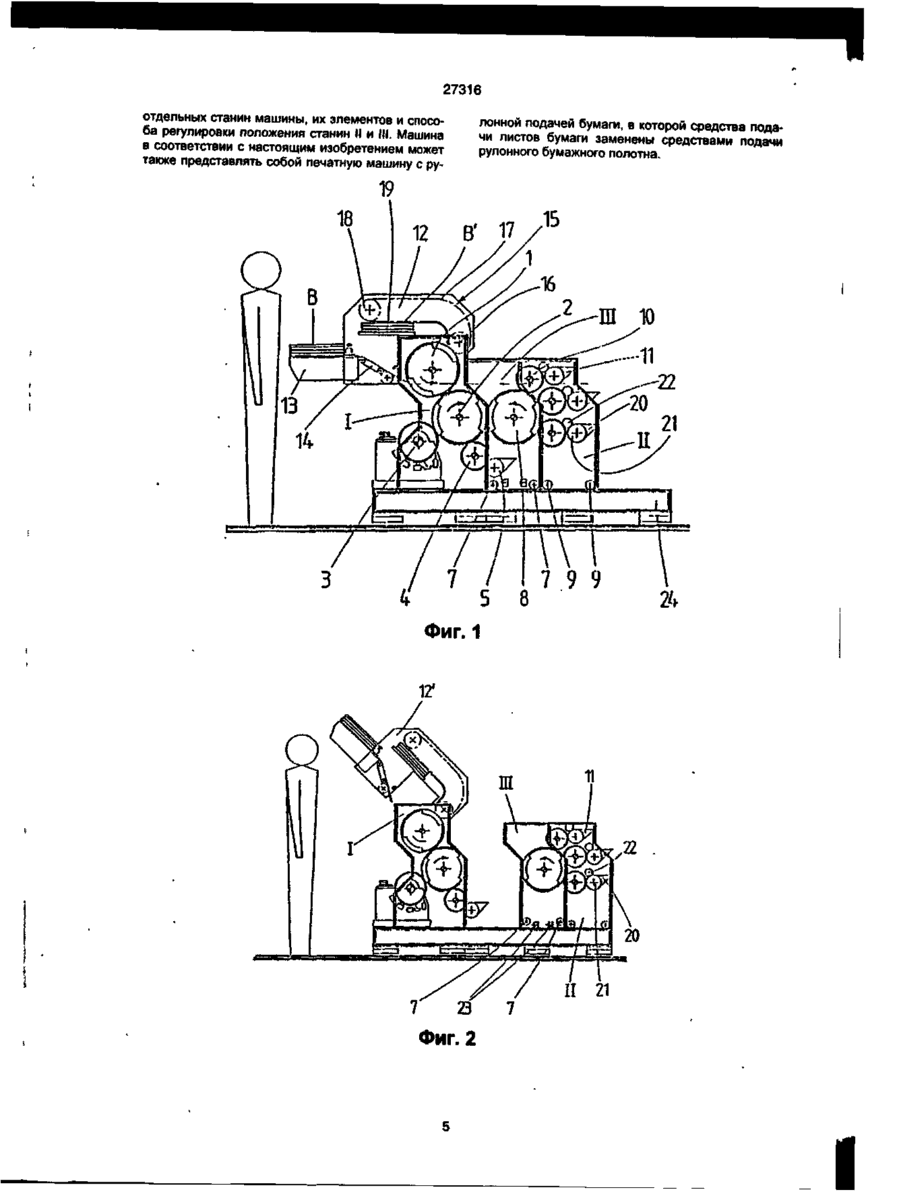

1. Машина для глубокой печати, содержащая станину, и установленные на ней формный цилиндр, несущий, по меньшей мере, одну печатную форму, печатный цилиндр, взаимодействующий с указанным формным цилиндром, очистное устройство, взаимодействующее с формным цилиндром, краскоприводной цилиндр, трафаретные валики и красочные аппараты для нанесения краски на указанные трафаретные валики, отличающаяся тем, что станина выполнена в виде отдельных первой, второй и третьей станин, при этом формный цилиндр, печатный цилиндр и очистное устройство установлены в первой станине машины, трафаретные валики и их красочные аппараты смонтированы во второй станине машины, установленной с возможностью регулирования ее положения в направлении, перпендикулярном осям валиков, красколриводной цилиндр смонтирован в третьей станине машины, установленной с возможностью отвода из промежутка между первой и второй станинами в нерабочее положение, причем вторая станина выполнена с возможностью накатывания краски на краскоприводной цилиндр посредством своих трафаретных валиков в первомрабочем положении, в котором указанный краскоприводной цилиндр контактирует с формным цилиндром, и с возможностью накатывания краски посредством своих трафаретных валиков на формный цилиндр во втором рабочем положении, в котором третья станина находится в указанном нерабочем положении. 2. Машина по п.1, отличающаяся тем, что каждый из красочных аппаратов содержит красочный резервуар, передаточный валик и накатный валик, причем передаточный валик или весь красочный резервуар с передаточным валиком и накатный валик установлены с возможностью регулирования их положения во второй станине так, что в одном из указанных двух рабочих положений передаточный валик контактирует с соответствующим ему трафаретным валиком, а накатный валик контактирует с передаточным валиком, не соприкасаясь с трафаретным валиком и действуя как краскораспределительный валик, а в другом из указанных рабочих положений передаточный валик установлен с зазором от соответствующего ему трафаретного валика, а накатный валик контактирует как с передаточным валиком, так и с трафаретным валиком, действуя как краскопередаточный валик. 3. Машина по п.1 или 2, отличающаяся тем, что трафаретные валики покрыты трафаретными формами из упругого материала для нанесения краски на краскоприводной цилиндр или для прямого накатывания краски на печатные формы формного цилиндра. 4 Машина по лп 1-3, отличающаяся тем, что первая станина имеет подшипник, в котором установлен либо цилиндр предварительной очистки, либо еще один трафаретный валик для прямого накатывания краски на печатные формы, и еще один красочный аппарат для этого трафаретного валика. 5. Машина по лп 1-4, отличающаяся тем, что она снабжена устройством для подачи листов вместе с полистным самонакладом и листосъемным устройством вместе с листовыводным устройством, установленными в общей станине, шарнирно закрепленной в верхней части первой станины с возможностью перемещения между рабочим положением и нерабочим положением. 6. Машина по л.5. отличающаяся тем, что в указанной станине установлены также накладной стол для накладного стапеля и приемный стол 7. Машина по пп 1-6, отличающаяся тем, что третья станина установлена с возможностью смещения в сторону от первой станины в направлении, перпендикулярном оси цилиндра, и с возможностью перемещения перпендикулярно этому направлению в нерабочее положение. 8. Машина по л. 7, отличающаяся тем, что третья станина снабжена первом группой роликов, оси которых параллельны оси цилиндра, для смещения третьей станины в сторону от первой станины и второй группой роликов, оси которых перпендикулярны оси цилиндра, для перемещения указанной третьей станины перпендикулярно направлению указанного смещения, причем указанные две группы роликов выполнены поочередно убираемыми. см О СО со is. СМ 27316 9. Машина по пп.1-6, отличающаяся тем, что третья станина с одной стороны шарнирно установлена на вертикальной оси с возможностью вы вода из рабочего положения в нерабочее путем поворота в боковую сторону. Настоящее изобретение относится к усовершенствованиям машин для глубокой печати. Известны машины для глубокой печати с прямым нанесением красок на печатные формы и машины для печати с предварительной приводкой красок. Поставленная задача решается тем, что в машине для глубокой печати, содержащей формный цилиндр, несущий по меньшей мере одну печатную форму, печатный цилиндр, взаимодействующий с указанным формным цилиндром, очистное устройство, взаимодействующее с формным цилиндром, краскоприводной цилиндр, трафаретные валики и красочные аппараты для нанесения краски на указанные трафаретные валики, согласно изобретению, формный цилиндр, печатный цилиндр и очистное устройство установлены в первой станине машины, трафаретные валики и их красочные аппараты смонтированы во второй станине машины, установленной с возможностью регулирования ее положения в направлении, перпендикулярном осям валиков, краскоприводной цилиндр смонтирован в третьей станине машины, установленной с возможностью отвода из промежутка между первой и второй станинами в нерабочее положение, а вторая станина выполнена с возможностью накатывания краски на краскоприводной цилиндр посредством своих трафаретных валиков в первом рабочем положении, указанный краскоприводной цилиндр контактирует с формным цилиндром накатывания краски посредством своих трафаретных валиков на формный цилиндр во втором рабочем положении, а третья станина находится в указанном нерабочем положении. Наиболее близким решением к предлагаемому изобретению является машина для глубокой печати, описанная в европейском патенте № 0406157, Мкл. 6 В 41 F 9/02, В 41 F 11/02, содержащая формный цилиндр, несущий по меньшей мере одну печатную форму, печатный цилиндр и очистное устройство, взаимодействующее с формным цилиндром, краскоприводной цилиндр, трафаретные валики и красочные аппараты. В этой машине разные краски на печатные формы не переносятся непосредственно с трафаретных валиков, а вместо этого разноцветные зоны сначала переносятся с трафаретных валиков на краскоприводной цилиндр, приводятся на нем и лишь затем переносятся с этого краскоприводного цилиндра на формы для глубокой печати. Преимуществом такой машины для глубокой печати по сравнению с обычной машиной для глубокой печати с непосредственным нанесением краски на печатные формы является простой способ безупречной приводки различных цветовых зон на форме для глубокой печати. Кроме того, поскольку краскоприводной цилиндр имеет гладкую упругую поверхность, трафаретные валики, определяющие разные цветовые зоны и взаимодействующие с упругой поверхностью краскоприводного цилиндра могут выполняться из более твердого материала, чем применяемый ранее, поэтому можно добиться получения самых тонких рельефных зон, не подвергающихся практически никакой деформации при прижиме к краскоприводному цилиндру. Поэтому такая машина для косвенной глубокой печати или глубокой печати с предварительной приводкой красок, используется особенно широко для получения защитного фона банкнот, который, как известно, состоит из тонких цветных линий и других тонких цветных элементов, и в то же время для получения, где это уместно, основного рисунка банкнот. Конечно, часто возникает необходимость работы по обычному прямому способу глубокой печати, т.е. с применением обычной машины для глубокой печати, с прямым нанесением краски. . Для этих двух вариантов глубокой печати ранее требовались две отдельные печатные машины. В основу изобретения положена задача создания обратимой машины для глубокой печати путем изменения взаимного расположения узлов машины, что обеспечивает возможность выполнять работу либо по способу прямой печати, либо по способу глубокой печати с предварительной приводной краски. Вторым отличием является то, что каждый из красочных аппаратов содержит красочный резервуар, передаточный валик и накатный валик, передаточный валик или весь красочный резервуар с передаточным валиком и накатный валик установлены с возможностью регулирования их положения во второй станине так, что в одном из указанных двух рабочих положений передаточный валик контактирует с соответствующим ему трафаретным валиком, а накатный валик перекатывается по передаточному валику, не соприкасаясь с трафаретным валиком и действуя как краскораспределительный валик, а в другом из указанных рабочих положений передаточный валик отодвинут от соответствующего ему трафаретного валика, а накатный валик перекатывается как по передаточному валику, так и по трафаретному валику, действуя как краскопередаточный валик. Третьим отличием является то, что трафаретные валики покрыты трафаретными формами из упругого материала так, что их можно использовать как для нанесения краски на краскоприводной цилиндр, так и для прямого накатывания краски на печатные формы формного цилиндра. Четвертым отличием является то, что первая станина имеет подшипник, в котором установлен либо цилиндр предварительной очистки, либо еще один трафаретный валик для прямого накатывания краски на печатные формы, и еще один красочный аппарат для этою трафаретного валика. Пятым отличием является то, что машина выполнена в виде печатной машины с листовой 27316 подачей с полистным самонакладом и листовыводным устройством, в которой устройство д л я ' подачи листов вместе с полистным самонакладом и листосъемное устройство вместе с листовыводным устройством установлены в общей станине, шарнирно закрепленной в верхней части первой станины с возможностью перемещения между рабочим положением и нерабочим положением. Шестым отличием является то, что в указанной станине установлены также накладной стол для накладного стапеля и приемный стол. Седьмым отличием является то, что третья станина установлена с возможностью смещения в сторону от первой станины в направлении, перпендикулярном оси цилиндра, и с возможностью перемещения перпендикулярно этому направлению в нерабочее положение. Восьмым отличием является то, что третья станина снабжена первой группой роликов, оси которых параллельны оси цилиндра, для смещения третьей станины в сторону от первой станины и второй группой роликов, оси которых перпендикулярны оси цилиндров, для перемещения указанной третьей станины перпендикулярно направлению указанного смещения, причем указанные две группы роликов выполнены поочередно убираемыми. Девятым отличием является то, что третья станина с одной стороны шарнирно установлена на вертикальной оси с возможностью вывода из рабочего положения в нерабочее путем поворота в боковую сторону. Предлагаемую печатную машину, размещенную в трех отдельных станинах, можно без труда использовать либо для косвенного - с предварительной приводкой красок - способа глубокой печати, если использовать все три станины машины, либо для прямой глубокой печати, если вывести вторую станину машины с краскоприводным цилиндром. Если говорить о печатной машине с листовой подачей, то полистный самонаклад и листоприемное устройство, а также, предпочтительно, и накладной стол с накладным стапелем и приемный стол все вместе размещаются в одной станине, шарнирно установленной в верхней части первой станины машины выше печатного цилиндра с возможностью перемещения между рабочим положением и нерабочим, в котором обеспечивается, легкий доступ к цилиндрам. Более подробно настоящее изобретение поясняется описанием двух вариантов его осуществления со ссылками на прилагаемые чертежи, на которых: фиг.1 - машина для глубокой печати в соответствии с настоящим изобретением в том рабочем положении, при котором все три станины образуют машину для глубокой печати с предварительной приводкой красок; фиг. 2 - машина, соответствующая фиг. 1, со станинами II и III, отодвинутыми со станины I; фиг. 3 - машина без третьей станины с установленным на ней краскоприводным цилиндром, которая сдвинута в боковую сторону (перпендикулярно плоскости чертежа), причем вторая станина отодвинута; фиг. 4 такое рабочее положение машины, при котором первая и вторая станины образуют машину для прямой глубокой печати; фиг. 5 - вид сбоку на схе матично изображенную машину для глубокой печати, выполненную в соответствии с еще одним вариантом осуществления изобретения, и фиг. 6 вид сверху на машину с отведенной в сторону в нерабочее положение третьей станиной с краскоприводным цилиндром. Машина для глубокой печати, которая в рассматриваемых примерах является печатной машиной с листовой подачей, имеет три станины І, ІІ и III. В станине I установлены печатный цилиндр 1, взаимодействующий с ним формный цилиндр 2, в рассматриваемом примере несущий две формы для глубокой печати, и очистной цилиндр 3 очистного устройства. В станине III машины установлен краскоприводной цилиндр 8 того же диаметра, что и формный цилиндр 2, с поверхностью из упругого материала. В станине II машины установлены несколько трафаретных валиков 10 (в рассматриваемом примере три) и красочные аппараты 11, относящиеся к этим трафаретным валикам. ''Накладной стол 13 для накладного стапеля В листов бумаги, полистный с монаклад 14 и устройство для подачи листов к печатному цилиндру 1, а также листосъемное устройство вместе с листовыводным устройством 15 и приемным столом 19 для выходного стапеля В 1 установлены в рассматриваемом примере в общей станине 12,которая может поворачиваться вокруг горизонтальной оси в верхней части станины I. Поэтому ее можно выводить путем поворота вверх из рабочего положения, показанного на фиг. 1 и 4, в нерабочее положение 1 2 \ показанное на фиг. 2, 3, 5 и 6, тем, чтобы обеспечить свободный доступ к печатному цилиндру 1 и формному цилиндру 2, особенно при необходимости обслуживания или замены. К тому же размещение всех этих элементов, необходимых для подачи и вывода бумаги, в одной подвижной станине упрощает конструкцию машины. В рассматриваемом примере листосъемное устройство снабжено системой с бесконечной цепью 17 с захватами, которая перекатывается по двум цепным колесам 16 и 18, причем ось цепного колеса 16 является одновременно осью вращения станины 12. Кроме того, в рассматриваемых примерах в станине I предусмотрен также подшипник для еще одного цилиндра, каковым может быть либо ци-. линдр предварительной очистки 4 1 (фиг.4), либо еще один трафаретный валик 4 (фиг.1) для прямого накатывания краски на формы глубокой печати на формном цилиндре 2, причем краска на этот трафаретный валик 4 (фиг.1) для прямого накатывания краски на формы глубокой печати на формном цилиндре 2, причем краска на этот трафаретный валик 4 наносятся из красочного аппарата 5, установленного также на станине I. Все станины I, II и III машины установлены на опорной плите 24 Станина II снабжена роликами 9, на которых ее можно перемещать перпендикулярно осям роликов и, следовательно, отодвигать от станин I или III. В примере, представленном на фиг. 1-4, станина III снабжена, с одной стороны, первой группой роликов 7 с осями, параллельными оси цилиндра, и с другой стороны, второй фуппой роликов 23 с осями, перпендикулярными оси цилиндра. Все ролики одной или другой 27316 группы можно поочередно убирать, так что станина III опирается либо только на ролики 7 (фиг.1) с тем, чтобы ее можно было отодвигать от станины I в ту же сторону, что и станину II, либо только на ролики 23 (фиг.2), с помощью которых в данном случае обеспечивается полеречное перемещение параллельно оси цилиндра. Для убирания и выдвигания роликов 7 и 23 могут быть предусмотрены известные механические, гидравлические или электрические устройства. В рабочем положении, показанном на фиг. 1, при котором можно осуществлять косвенную глубокую печать, с предварительной приводкой красок, все три станины \, II и III машины находятся в их рабочих положениях. Направление вращения всех цилиндров указаны стрелками. Трафаретные валики 10 гравированы известным способом так, что они имеют зоны рельефа с окружностью, в точности соответствующей зонам форм от глубокой печати, на которые следует накатать краски соответствующих цветов. Краски различных цветов приводят на краскоприводном цилиндре 8 и совместно переносят на печатные формы формного цилиндра 2. Поэтому в примере, изображенном на фиг. 1 на печатные формы накатывают краски трех цветов посредством краскоприводного цилиндра 8, а с помощью дополнительного трафаретного валика 4 непосредственно еще одну краску. В частности, трехцветное изображение, получаемое с помощью трафаретных валиков 10, может быть защитным фоном банкноты, а одноцветное изображение, обеспечиваемое трафаретным валиком 4, может быть основным рисунком банкноты. На схеме, представленной на фиг. 2, станины II и III машины свинуты в сторону от ее станины I, при этом станина III опирается на ролики 23, а на схеме, представленной на фиг. 3, средняя станина III вместе с краскоприводным цилиндром 8 отведена в боковую сторону из промежутка между станинами I и II, т.е. передвинута на роликах 23 в сторону (перпендикулярно плоскости чертежа) в нерабочее положение. После удаления станины III станину И можно придвинуть к станине I так, что трафаретные валики 10 будут теперь касаться формного цилиндра 2 непосредственно, как это показано на фиг. 4. Таким образом, на фиг. 4 дано второе рабочее положение машины, в котором осуществляется прямая трехцветная глубокая печать Поскольку при прямой глубокой печати, как правило, применяется предварительная очистка, в этом случае вместо одного трафаретного валика в станине I установлен цилиндр 4 1 предварительной очистки. Указанные изогнутыми стрелками направления вращения печатного цилиндра 1 и формного цилиндра 2 в обоих рабочих режимах, конечно, одни и те же. Таким образом, при глубокой печати с предварительной приводкой красок, согласно фиг. 1, трафаретные валики 10 взаимодействуют с цилиндром, в частности с краскоприводным цилиндром 8, направление вращения которого отличается от направления вращения формного цилиндра 2, с которым эти трафаретные валики 10 взаимодействуют при прямой глубокой печати, согласно фиг. 4. Поэтому направление их вращения должно быть обратимым В рассматриваемых примерах схематично изображенные красочные аппараты представляют собой так называемые "короткие" красочные аппараты, каждый из которых лишь из красочного резервуара 20, передаточного валика 21 и накатного валика 22. Так как трафаретные валики 10 могут вращаться в том или другом направлении в зависимости от рабочего режима, компоновка в станине II такова, что передаточный валик 21 или весь красочный резервуар 20 с передаточным валиком 21, с одной стороны, и накатный валик 22, с другой стороны, могут быть установлены в два рабочих положения. При глубокой печати с предварительной приводкой красок, согласно фиг. 1, передаточные валики 21 несколько отодвинуты от соответствующих им трафаретных валиков, а накатные валики 22 действуют в качестве краскопередаточных валиков, и каждый из них перекатывается как по передаточному валику 21, так и по трафаретному валику 10. В отличие от этого, при прямой глубокой печати, согласно фиг. 4, передаточные валики 21 контактируют непосредственно с трафаретными валиками 10, а накатные валики 22 действуют в качестве краскоперераспределительных валиков, которые отодвинуты от трафаретных валиков и перекатываются только по передаточным валикам 21. Предпочтительно, чтобы на трафаретных валиках 10 были помещены трафаретные формы из достаточно упругого материала, так называемые флексоформы, которые без каких-либо изменений пригодны как для накатывания краски на краскоприводной цилиндр 8 при косвенной глубокой печати, так и для прямого накатывания краски на формы глубокой печати. Однако, что касается способа косвенной глубокой печати, с предварительной проводкой красок, согласно фиг. 1, то в этом случае трафаретные валики 10 могут также быть покрыты трафаретными формами из твердого материала, что дает возможность получать особо тонкие элементы изображения. В этом случае для того, чтобы подготовить машину для печатания по прямому способу согласно фиг. 4, трафаретные валики необходимо заменить валиками с достаточно упругой поверхностью, поскольку они взаимодействуют непосредственно с твердыми формами для глубокой печати. В варианте осуществления изобретения в соответствии с фиг. 5 и 6 станину III вместе с краскоприводным цилиндром 8, рабочее положение III которой показано на фиг. 6, нельзя перемещать по прямой, а можно отводить в сторону путем поворота вокруг вертикальной оси 25 и, таким образом, как показано на фигурах, ее можно путем поворота отвести в сторону из промежутка между станинами I и И в нерабочее положение НГ. Эта вертикальная ось 25 прикреплена, например, к стойке 26, прикрепленной к станине I. Общие элементы 27 выполнены так, что откинутая в сторону станина III отстоит от станины I настолько, что станину II вместе с трафаретными валиками 10 можно придвинуть к станине І В остальном конструкция машины для глубокой печати та же, что и в первом варианте осуществления изобретения. Настоящее изобретение не ограничено описанными примерами его осуществления, но допускает многочисленные иные варианты выполнения 27316 отдельных станин машины, их элементов и способа регулировки положения станин II и III. Машина в соответствии с настоящим изобретением может также представлять собой печатную машину с ру лонной подачей бумаги, в которой средства подачи листов бумаги заменены средствами подачи рулонного бумажного полотна. 15 22 21 tl Z 2 II 21 I 27316 Фиг. З 9 миф м 91EZ2 27316 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
