Магнітний зонд джавадова /мзд/

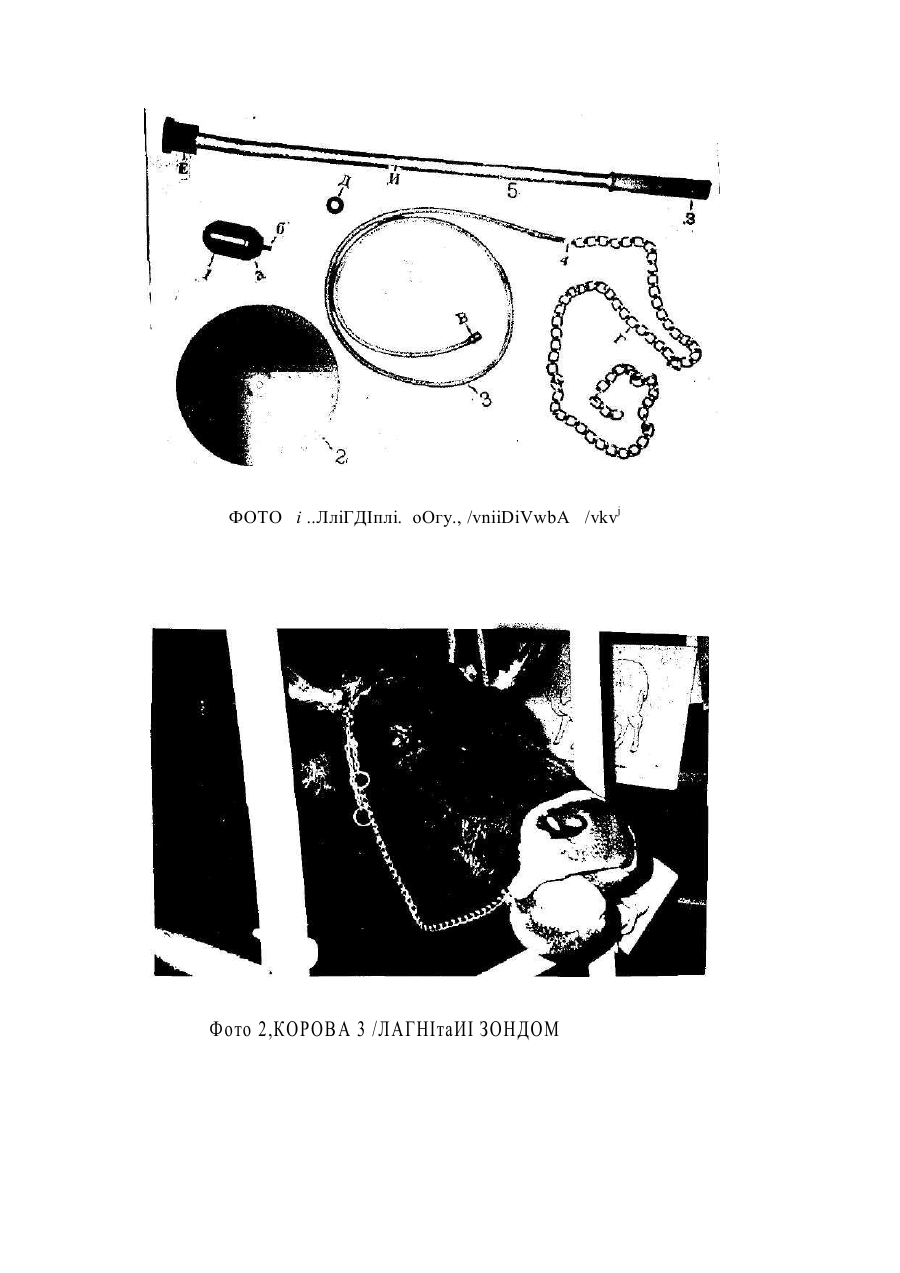

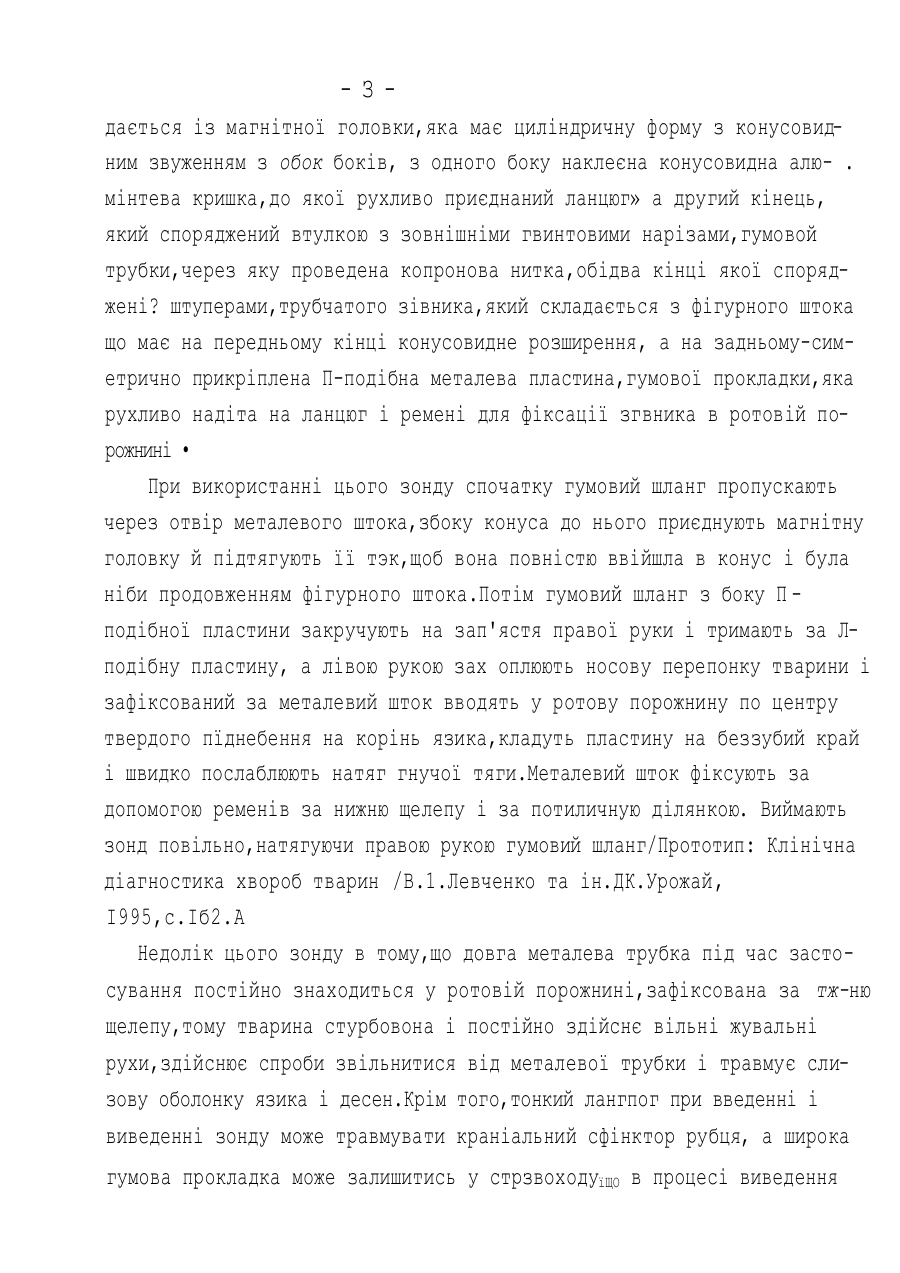

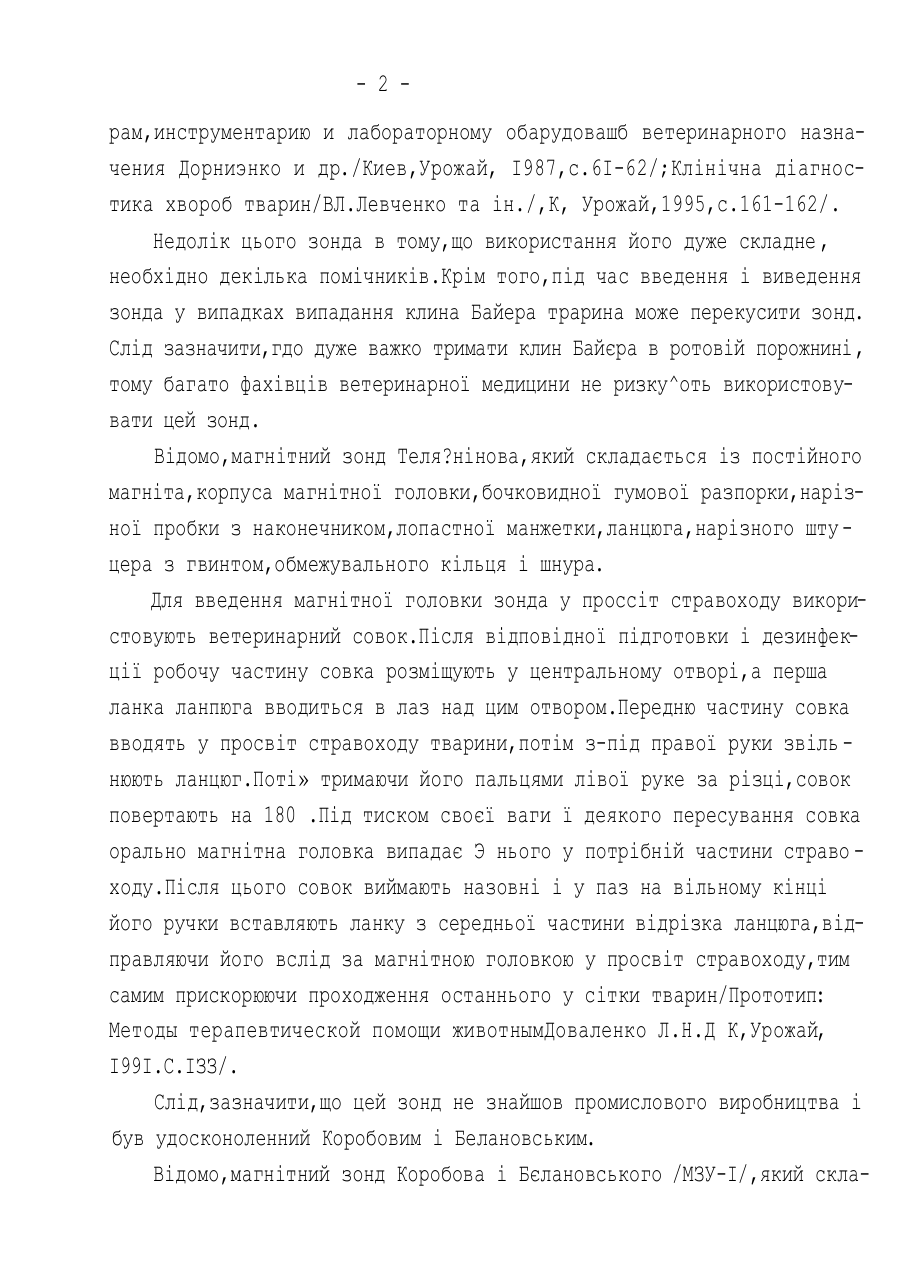

О'пи С О О МҐ7К А 61 D 1/І& МАГНІТНИЙ ЗОНД Винахід відноситься до галузі клінічної діагностики ї терапії хвороб с.-г. тварин,зокрема до пристроїв,які застосовують у навчальному процесі і практиці ветеринарної медицини для выведения метале вих предметів із сітки жуйних тварин* Відомо,магнітний зонд Меліксетяна /ЗМ-4/,якиЙ складається із магнітної головки,гумової трубки,через яку проведено дві капронові нитки і кінні якої з обох боків споряджені латунними штуцерами,з'єднуючого ланцюга,який з одного боку з'єднаний з магнітною головкою, а другий кінеиь споряджений втулкою із зовнішніми гвинтовими нарізами, круглої гумової манжетки,яка рухливо надіта на ланцюг,зондовводника,який являє собою металевий дріт,що має з одного кїния зовнішні гвинтові нарізи,а другій кінець зігнута у формі гачка і компаса. При використанні цього зонду спочатку гумову трубку зонда ввод ять через нижній носовий хід у глотку та стравохід,потім виводять язик тварини назовні через беззубий край, а з другого боку на корінні зуби ставлять клиновидний зівник Байєра.Гачком ключки в глотці захлоплюють гумову частину зонда,виводять кінець його назоані через рот,приєднують магнітну головку й кладуть її за корінь язика.Тварина ковтає головку, і вона потрапляє в сітку.Вільний кінець гумової трубки фіксують за ріг. При виведенні зонда відкривають pot,гачком зах оплюють гумову трубку в порожнині глотки,виводять її через рот,потім протягують вільний кінець зонда через носові ходи.Лише після цього з сітки можна виводити магнітну головку/Аналог:Справочник по аппаратуре,прибо - 2 рам,инструментарию и лабораторному обарудовашб ветеринарного назначения Дорниэнко и др./Киев,Урожай, І987,с.6І-62/;Клінічна діагностика хвороб тварин/ВЛ.Левченко та ін./,К, Урожай,1995,с.161-162/. Недолік цього зонда в тому,що використання його дуже складне , необхідно декілька помічників.Крім того,під час введення і виведення зонда у випадках випадання клина Байера трарина може перекусити зонд. Слід зазначити,гдо дуже важко тримати клин Байєра в ротовій порожнині, тому багато фахівців ветеринарної медицини не ризку^оть використовувати цей зонд. Відомо,магнітний зонд Теля?нінова,який складається із постійного магніта,корпуса магнітної головки,бочковидної гумової разпорки,нарізної пробки з наконечником,лопастної манжетки,ланцюга,нарізного шту цера з гвинтом,обмежувального кільця і шнура. Для введення магнітної головки зонда у проссіт стравоходу використовують ветеринарний совок.Після відповідної підготовки і дезинфекції робочу частину совка розміщують у центральному отворі,а перша ланка ланпюга вводиться в лаз над цим отвором.Передню частину совка вводять у просвіт стравоходу тварини,потім з-під правої руки звіль нюють ланцюг.Поті» тримаючи його пальцями лівої руке за різці,совок повертають на 180 .Під тиском своєї ваги ї деякого пересування совка орально магнітна головка випадає Э нього у потрібній частини страво ходу.Після цього совок виймають назовні і у паз на вільному кінці його ручки вставляють ланку з середньої частини відрізка ланцюга,відправляючи його вслід за магнітною головкою у просвіт стравоходу,тим самим прискорюючи проходження останнього у сітки тварин/Прототип: Методы терапевтической помощи животнымДоваленко Л.Н.Д К,Урожай, І99І.С.ІЗЗ/. Слід,зазначити,що цей зонд не знайшов промислового виробництва і був удосконоленний Коробовим і Белановським. Відомо,магнітний зонд Коробова і Бєлановського /МЗУ-І/,який скла -Здається із магнітної головки,яка має циліндричну форму з конусовидним звуженням з обок боків, з одного боку наклеєна конусовидна алю- . мінтева кришка,до якої рухливо приєднаний ланцюг» а другий кінець, який споряджений втулкою з зовнішніми гвинтовими нарізами,гумовой трубки,через яку проведена копронова нитка,обідва кінці якої споряджені? штуперами,трубчатого зівника,який складається з фігурного штока що має на передньому кінці конусовидне розширення, а на задньому-симетрично прикріплена П-подібна металева пластина,гумової прокладки,яка рухливо надіта на ланцюг і ремені для фіксації згвника в ротовій порожнині • При використанні цього зонду спочатку гумовий шланг пропускають через отвір металевого штока,збоку конуса до нього приєднують магнітну головку й підтягують її тэк,щоб вона повністю ввійшла в конус і була ніби продовженням фігурного штока.Потім гумовий шланг з боку П подібної пластини закручують на зап'ястя правої руки і тримають за Лподібну пластину, а лівою рукою зах оплюють носову перепонку тварини і зафіксований за металевий шток вводять у ротову порожнину по центру твердого пїднебення на корінь язика,кладуть пластину на беззубий край і швидко послаблюють натяг гнучої тяги.Металевий шток фіксують за допомогою ременів за нижню щелепу і за потиличную ділянкою. Виймають зонд повільно,натягуючи правою рукою гумовий шланг/Прототип: Клінічна діагностика хвороб тварин /В.1.Левченко та ін.ДК.Урожай, І995,с.Іб2.А Недолік цього зонду в тому,що довга металева трубка під час застосування постійно знаходиться у ротовій порожнині,зафіксована за тж-ню щелепу,тому тварина стурбовона і постійно здійснє вільні жувальні рухи,здійснює спроби звільнитися від металевої трубки і травмує слизову оболонку язика і десен.Крім того,тонкий лангпог при введенні і виведенні зонду може травмувати краніальний сфінктор рубця, а широка гумова прокладка може залишитись у стрзвоходуїЩО в процесі виведення - 4 зонда із рубця магнітної головки з гострими металевими предметами може призвести до травми слизової оболонки стравохода. При аналізі відомих пристроїв,які застосовують для виведення металевих предметів із сітки жуйних тварин,нами не були виявлені пристрої, які володіють сукупністю ознак заявленого нами пристрою.Де дозволяє стверджувати,що пристрій є новим і має ознаки винаходу. В основу винаходу була поставлена мета разроб&ти такий пристрій , ~, застосування якого було б зручним для лікаря і тварини,не були потрібні помічники,невикликало б травми слизових оболонок травленої системи, а також тварини не змогли б травмувати гумову трубку зонда. Поставлена задача досягається ліквідацією ланігога,який з'єднує магнітну головку з гумовою трубкою,^іксаиією гумової прокладки в нерухомому стану,з'єднанням алюмінієвої кришки магнітної головки болта, повною заміною капронової нитки сталевим тросом і ланцюгом, а також введенням магнітного зонду за допомогою зондоввідника,після чого який видаляється із ротової порожнини тварини. ПристрійДюто І./складається із магнітної головки/ї/,з алюмініє вою кришкою/а/,до якої приєднаний короткий болт/б/;гумової прокладки /2/;силіконової трубки/3/через яку проведений сталевий трос/4/,один кінеиь якого споряджений штуцером/в/, а на іншому кіниї приєднанний металевий ланню?/г/,' ШШШШШШшаШшшшШШШШвШШ зондоввідника/о/ який являє собою алюмінієву трубку /й/,и,о має з одного боку держак/і/ а на іншому кінці надіти пластмасову або гумову пробку з прохідним отвором/е/і шам#и/ДА * При використанні зонду магнітну головку закручують на штуиер тросу після надівання на болт гумової прокладки і шайби.Піеля нього ме талевий ланцюг, а потім силіконову трубку,яка надіта на трос,пропускають через отвір зондоввідника збоку пробки і підтягують її так,шоб магнітна головка щільно приєдналась до пробки.Потім силіконову трубку з тртом з боку держака зондоввідника закручують на зап'ястя прової Р./ ЬИ hj і т р им а т ь і і є и ру ко j за дер ajc /.i bO j р уко j т ри ма ють sz но с о іерО.ОНК; ТЬ ірИНИ І 30НГ,0ВВІДШН 3 маГНІТН^М ЗОНГО'Л ГВОд.ЯТЬ І' ро Т0Ч7 іЮро нину юс е^е'ині,направляли Ь потку і ьи г ко послаб;., )T D силіконову труик/,л^/і і ьому тварина коьтсіє магніти/ головку і вона лот у *і.we із pjTo:j J i _. . Р O^rij. >п w/ . O O H, ^И'ЧЄ Х ЄННУ. ЗОН. О] bij НИ! ч )^о чин; і кі, я э^ЛИ ІЖ 5 І І О Л Ь КІН С * OJ KV Г і С ІТ І І ipcTfTOM 'ЛЄ~2,^ rjrOPO . Lj yUCK^ I ,аПІ І ,-OU іГд COt U ОЬ Р І, НИІ
