Вібраторна приймальна антена кругової поляризації

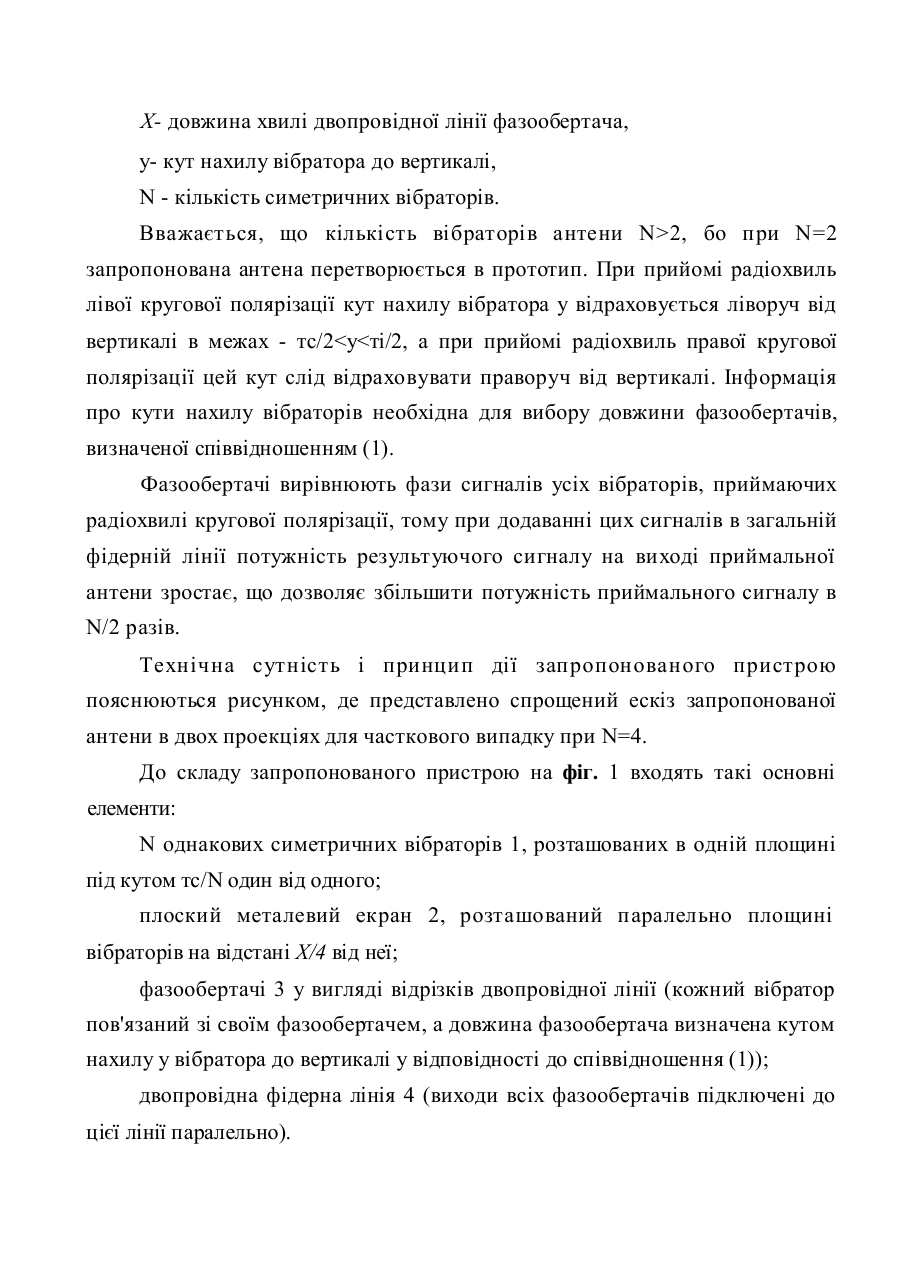

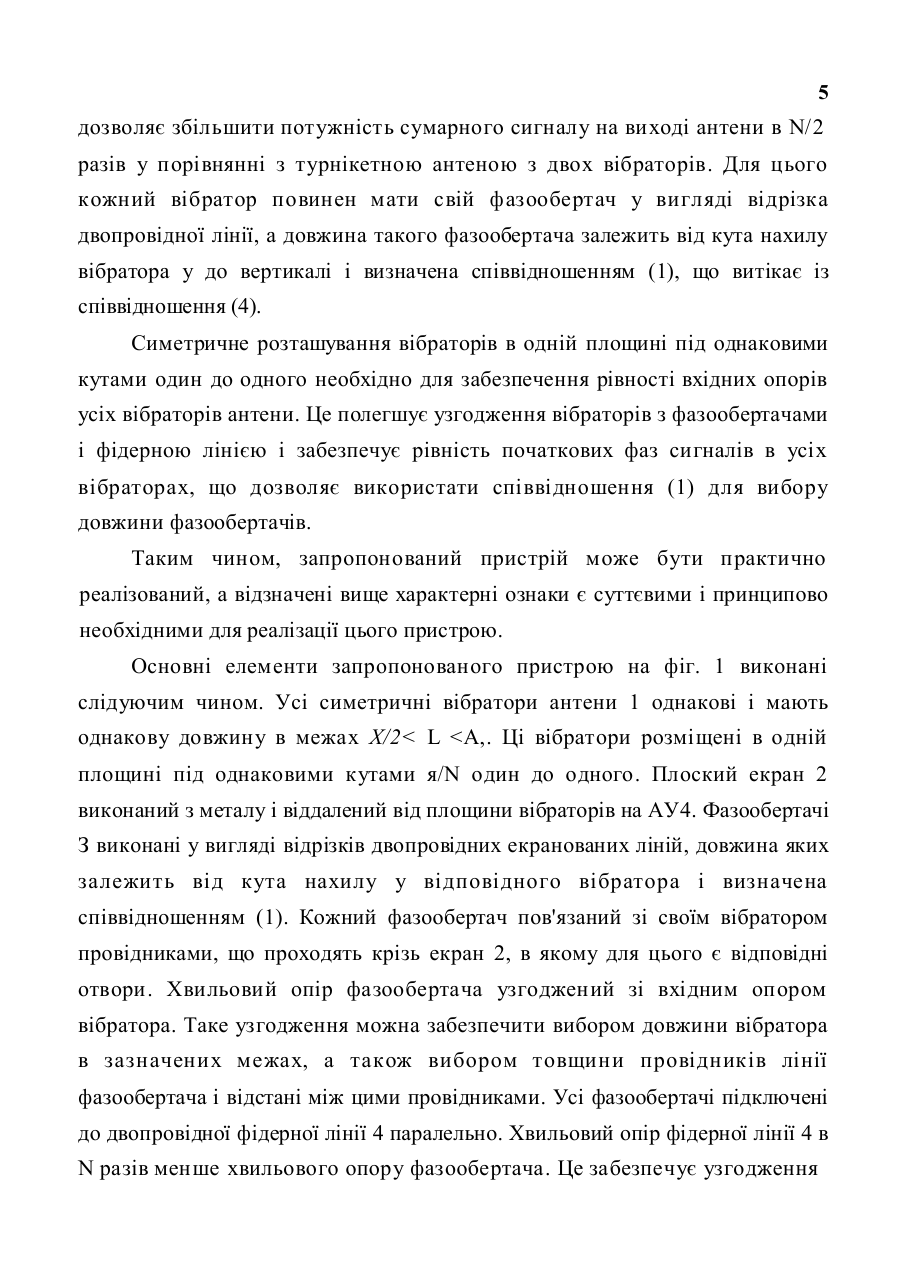

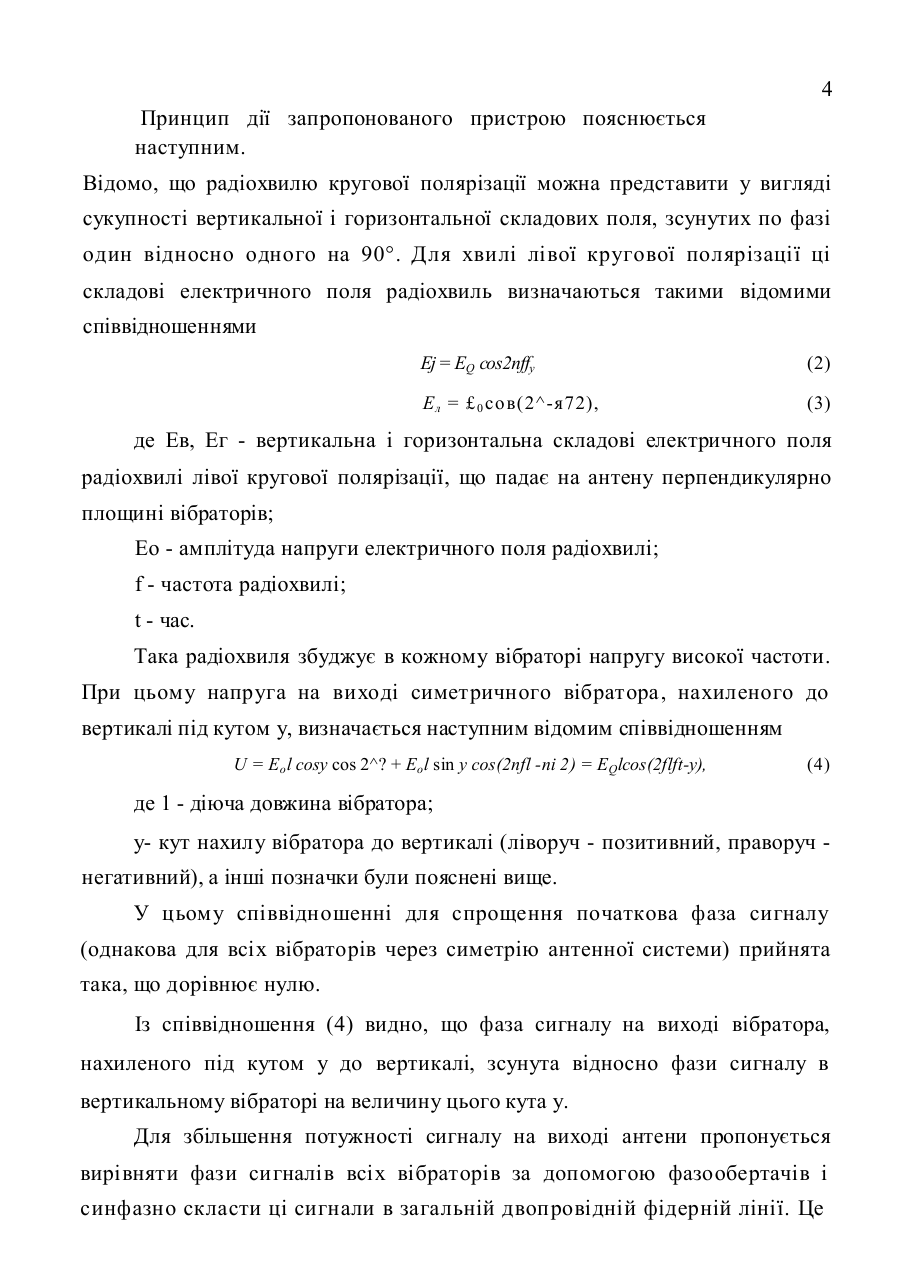

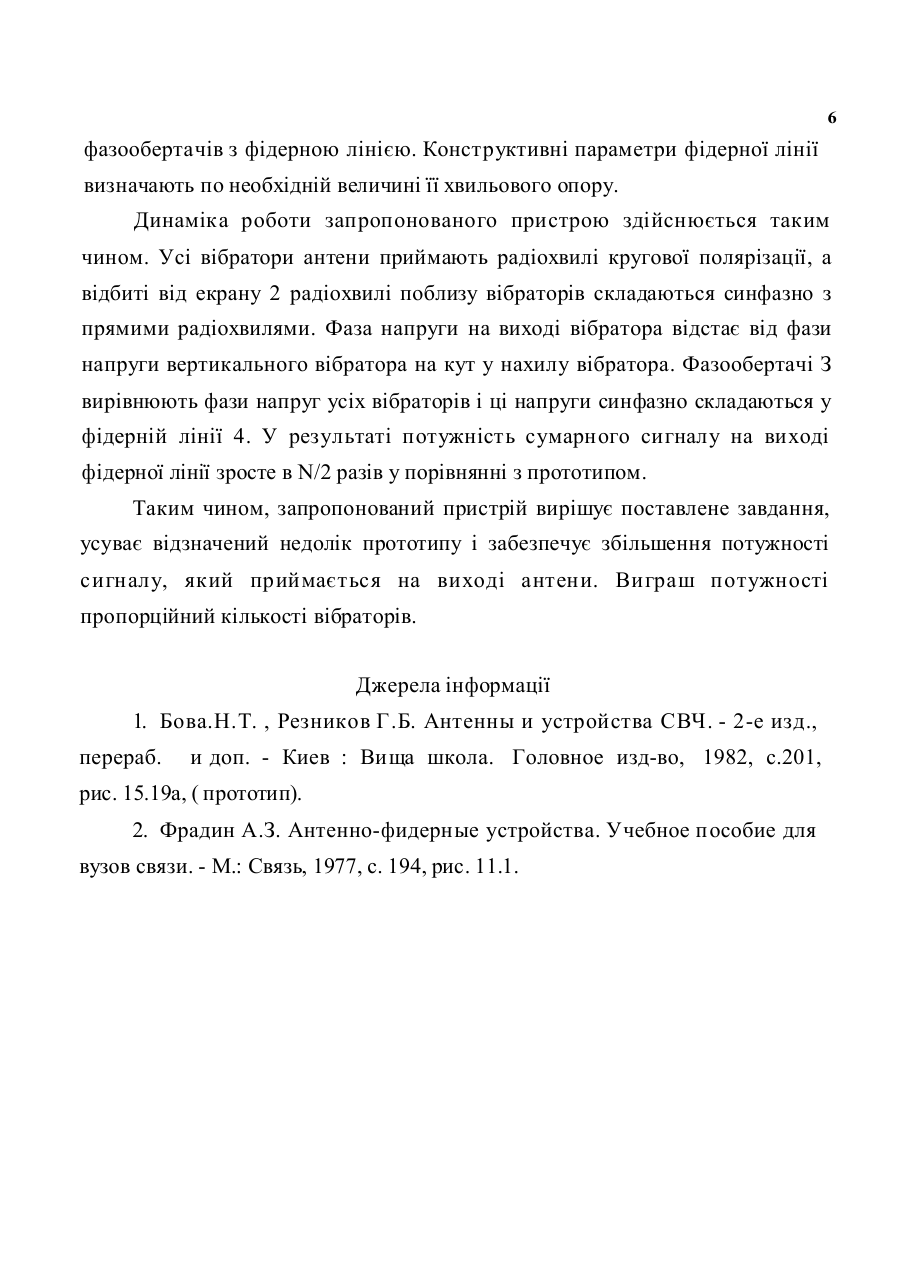

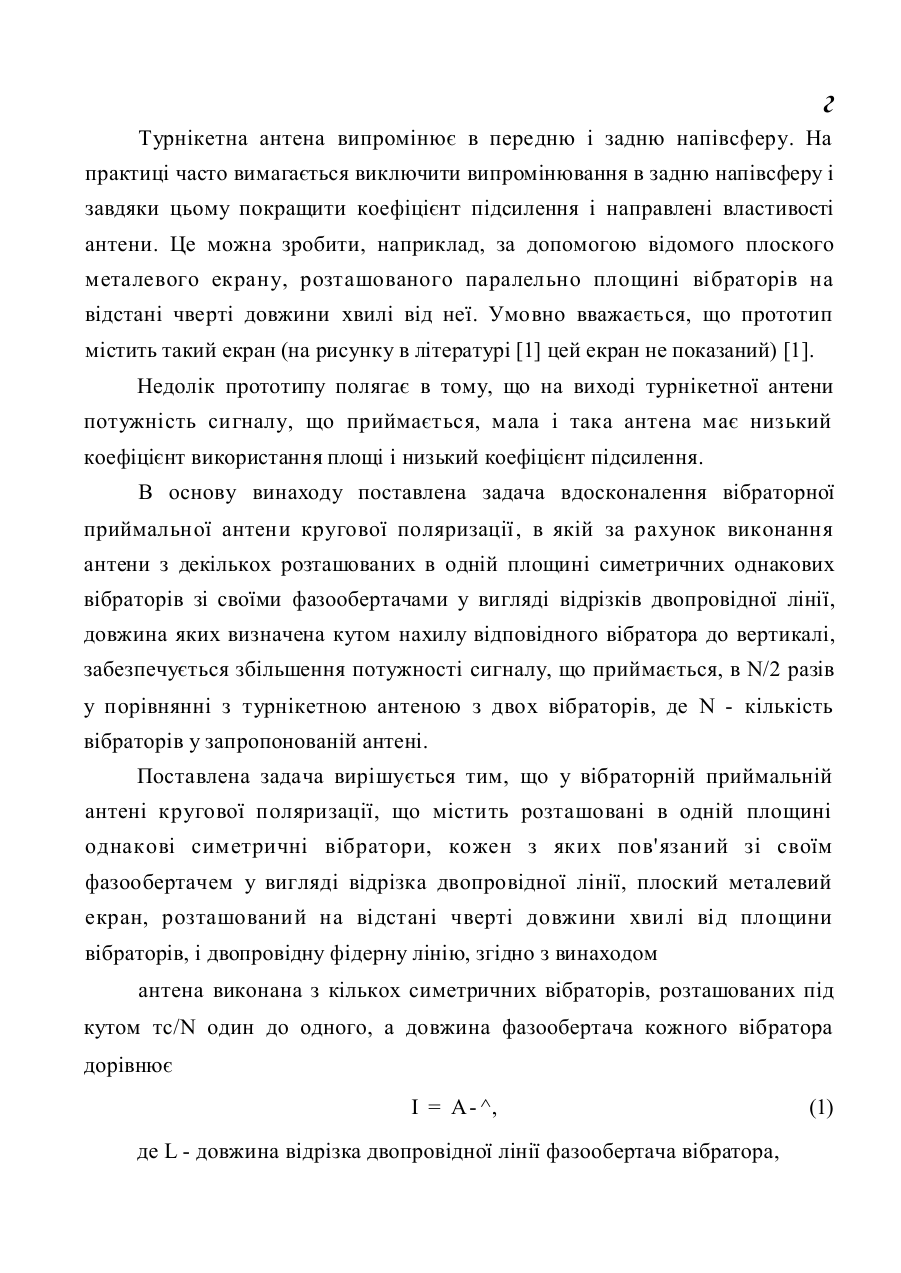

МІЖ* HOIQ 21/06 Вібраторна приймальна антена кругової поляризації Винахід належить до області антенної техніки і може бути використаний для прийому радіохвиль мікрохвильового діапазону кругової полярізації в радіотехнічних системах різного призначення. Відома антена у вигляді симетричного дротяного вібратора. Аналог містить симетричний вібратор у вигляді двох металевих проводів однакової довжини і двопровідну фідерну лінію [1]. Недоліком аналогу є те, що він не може випромінювати радіохвилі кругової полярізації, а випромінює лінійно поляризовані радіохвилі. Відома також вібраторна антена типу «хвильовий канал». Аналог містить активний симетричний вібратор, позаду якого розміщений вібратор рефлектор, а попереду - декілька пасивних вібраторів- директорів [2]. Недоліком аналогу є те, що він не може випромінювати радіохвилі кругової полярізації, а випромінює лінійно поляризовані радіохвилі. Прототипом вибрана вібраторна турнікетна антена. До складу прототипу входять такі основні елементи: два однакові симетричні взаємно перпендикулярні вібратори, один з яких є вертикальним, а одиний - горизонтальним; два фазообертача у вигляді відрізків двопровідних ліній, пов'язаних зі своїми вібраторами (довжина фазообертача вертикального вібратора на чверть довжини хвилі більша, ніж у горизонтального вібратора); двопровідна фідерна лінія, до якої паралельно підключені виходи обох фазообертачів. Для узгодження фідерного тракту прототипу вважається, що хвильовий опір фідерної лінії вдвічі менше, ніж у відрізків ліній, з яких виконані фазообертачі. Умовно вважається, що антена приймає радіохвилі кругової полярізації лівого обертання, а хвиля падає на антену перпендикулярно площині вібраторів. г Турнікетна антена випромінює в передню і задню напівсферу. На практиці часто вимагається виключити випромінювання в задню напівсферу і завдяки цьому покращити коефіцієнт підсилення і направлені властивості антени. Це можна зробити, наприклад, за допомогою відомого плоского металевого екрану, розташованого паралельно площині вібраторів на відстані чверті довжини хвилі від неї. Умовно вважається, що прототип містить такий екран (на рисунку в літературі [1] цей екран не показаний) [1]. Недолік прототипу полягає в тому, що на виході турнікетної антени потужність сигналу, що приймається, мала і така антена має низький коефіцієнт використання площі і низький коефіцієнт підсилення. В основу винаходу поставлена задача вдосконалення вібраторної приймальної антени кругової поляризації, в якій за рахунок виконання антени з декількох розташованих в одній площині симетричних однакових вібраторів зі своїми фазообертачами у вигляді відрізків двопровідної лінії, довжина яких визначена кутом нахилу відповідного вібратора до вертикалі, забезпечується збільшення потужності сигналу, що приймається, в N/2 разів у порівнянні з турнікетною антеною з двох вібраторів, де N - кількість вібраторів у запропонованій антені. Поставлена задача вирішується тим, що у вібраторній приймальній антені кругової поляризації, що містить розташовані в одній площині однакові симетричні вібратори, кожен з яких пов'язаний зі своїм фазообертачем у вигляді відрізка двопровідної лінії, плоский металевий екран, розташований на відстані чверті довжини хвилі від площини вібраторів, і двопровідну фідерну лінію, згідно з винаходом антена виконана з кількох симетричних вібраторів, розташованих під кутом тс/N один до одного, а довжина фазообертача кожного вібратора дорівнює І = А- ^, де L - довжина відрізка двопровідної лінії фазообертача вібратора, (1) X- довжина хвилі двопровідної лінії фазообертача, у- кут нахилу вібратора до вертикалі, N - кількість симетричних вібраторів. Вважається, що кількість вібраторів антени N>2, бо при N=2 запропонована антена перетворюється в прототип. При прийомі радіохвиль лівої кругової полярізації кут нахилу вібратора у відраховується ліворуч від вертикалі в межах - тс/2
