Кутикова антена з вібраторним опромінювачем
Номер патенту: 32199
Опубліковано: 15.12.2000
Автори: Пророшин Сергій Михайлович, Кудрик Андрій Миколайович, Бахвалов Валентин Борисович
Текст

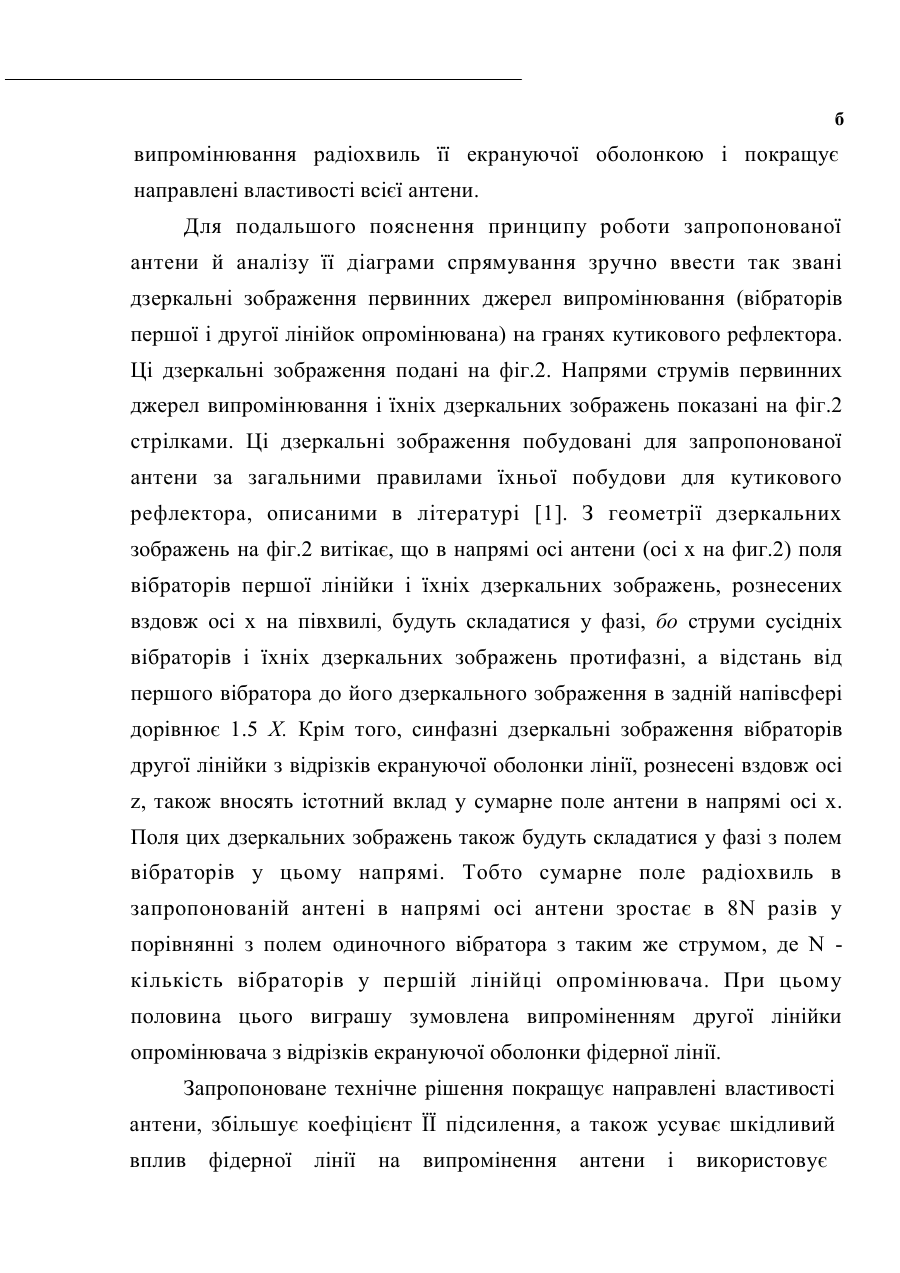

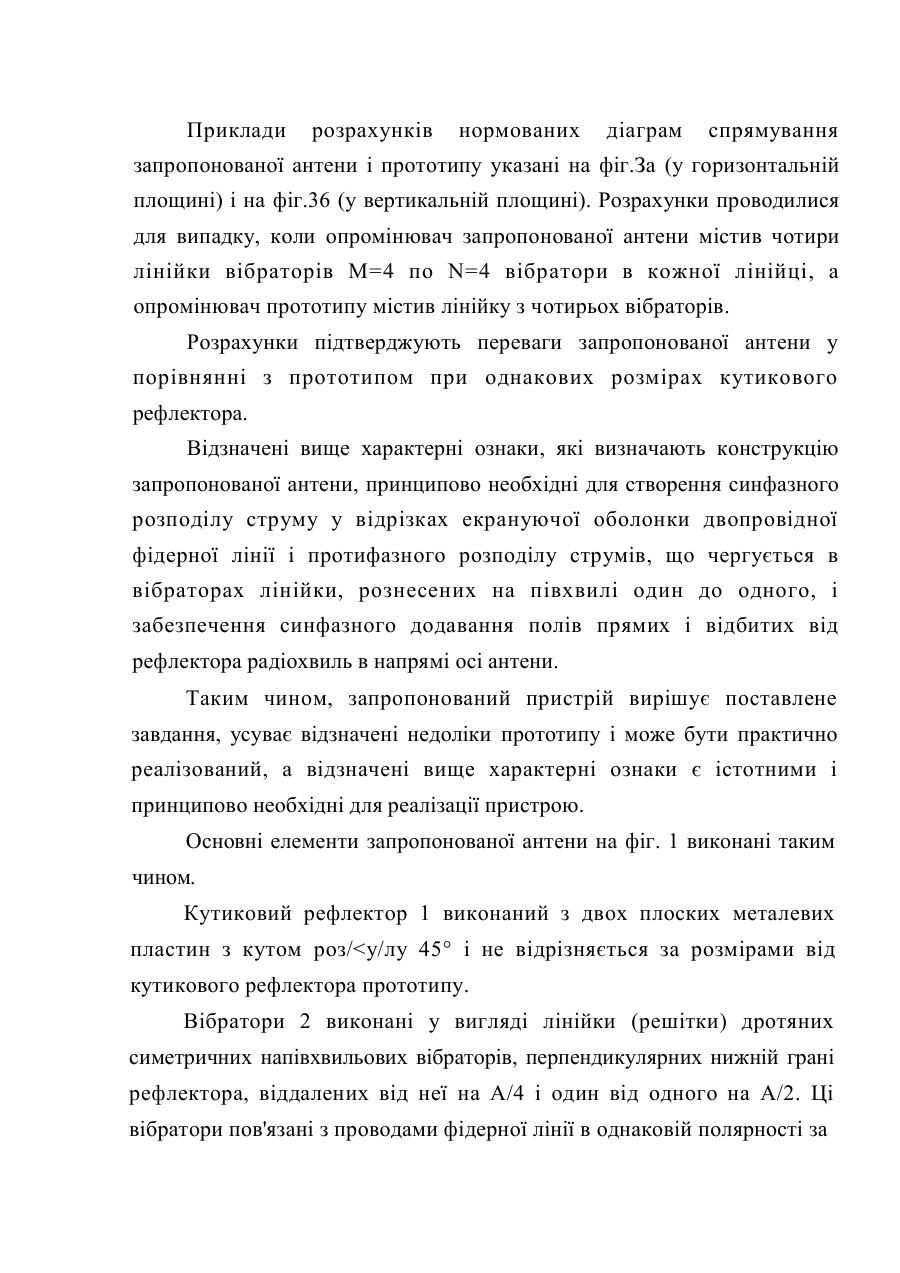

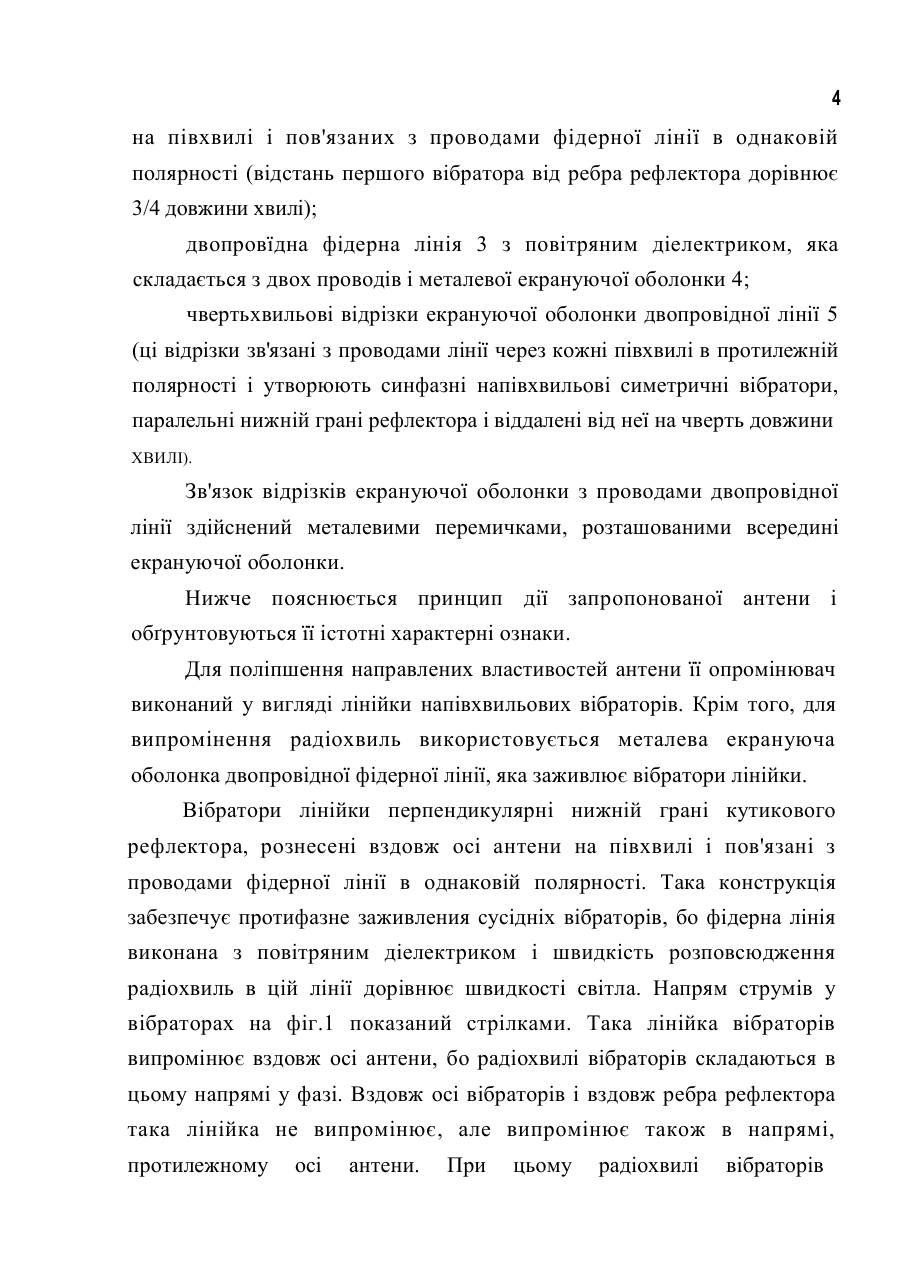

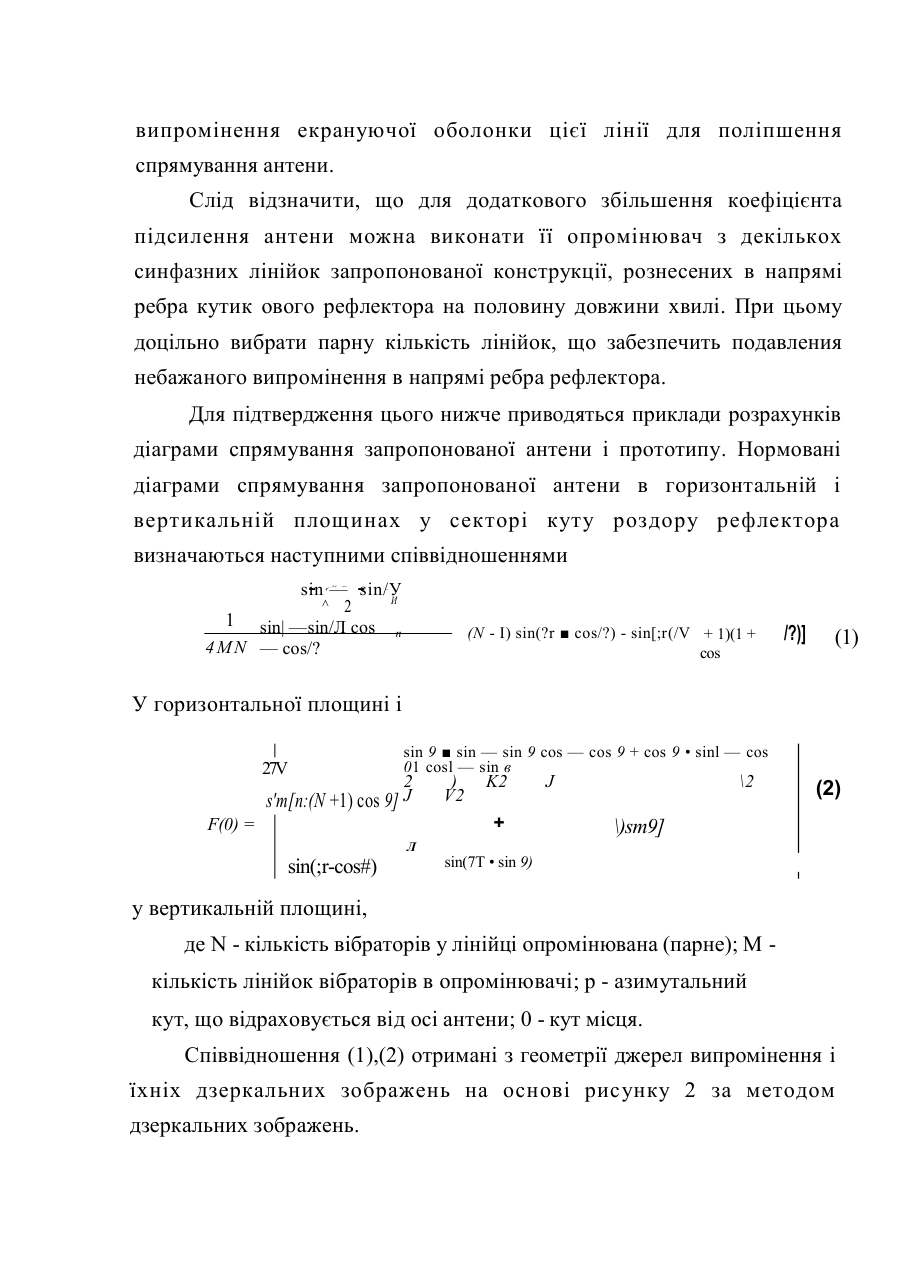

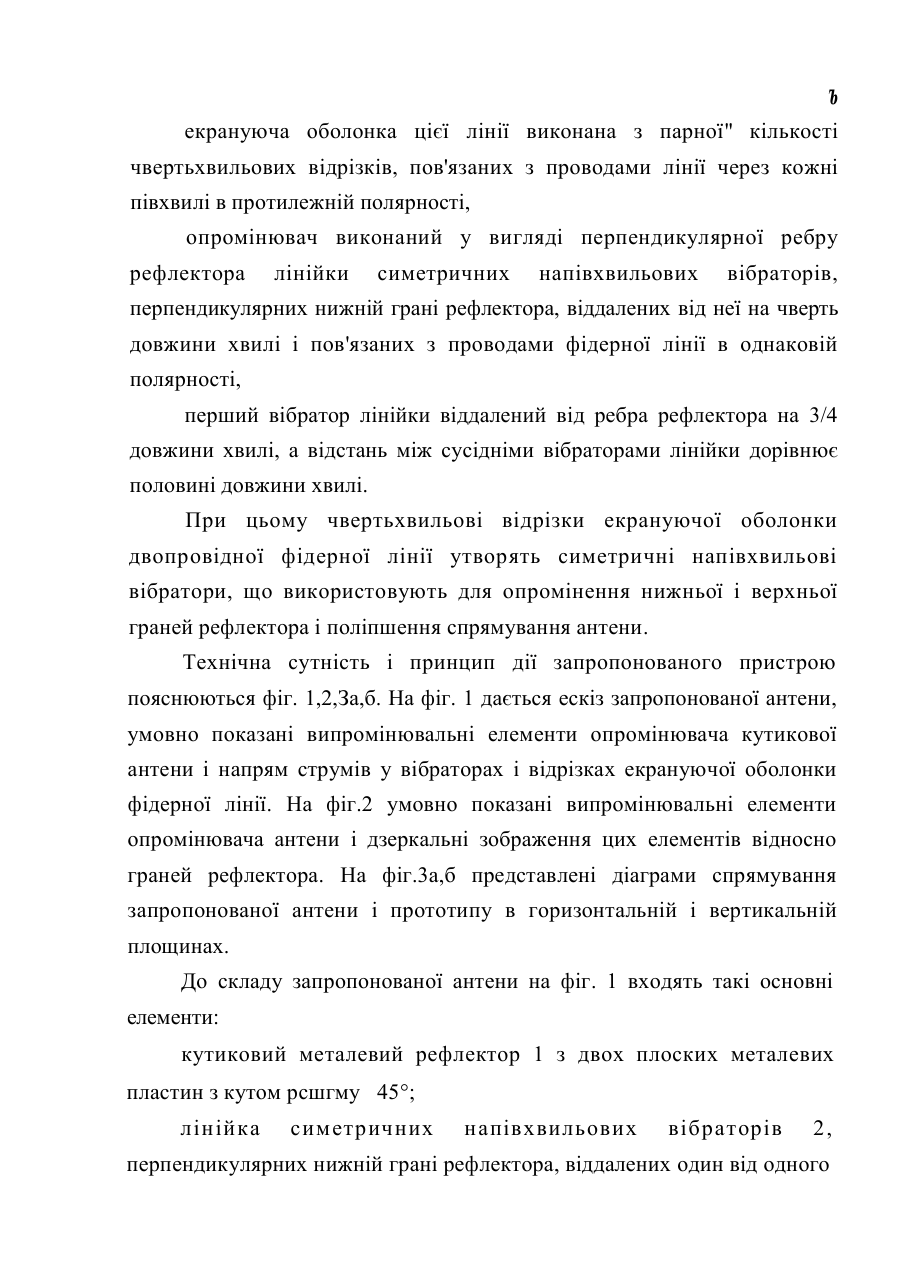

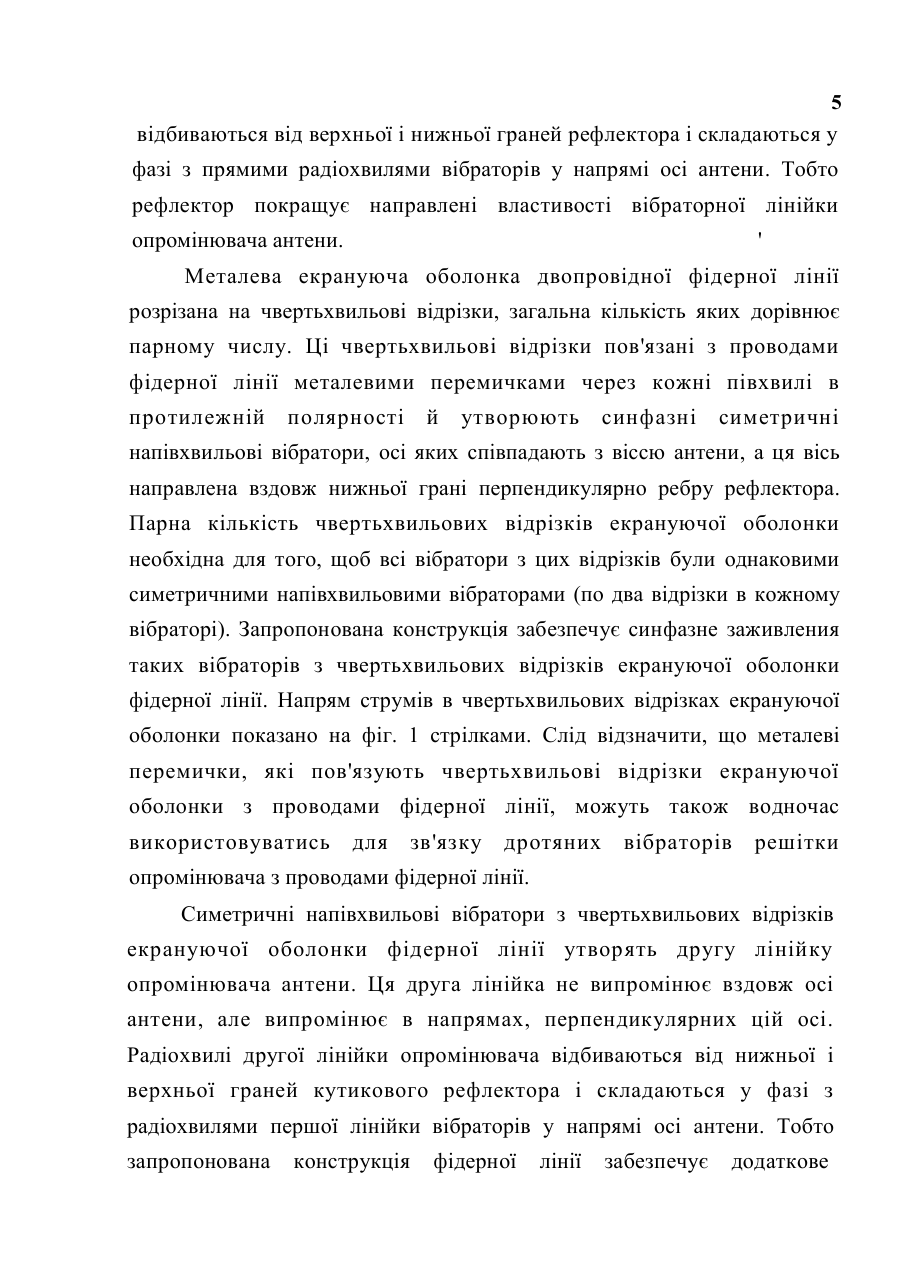

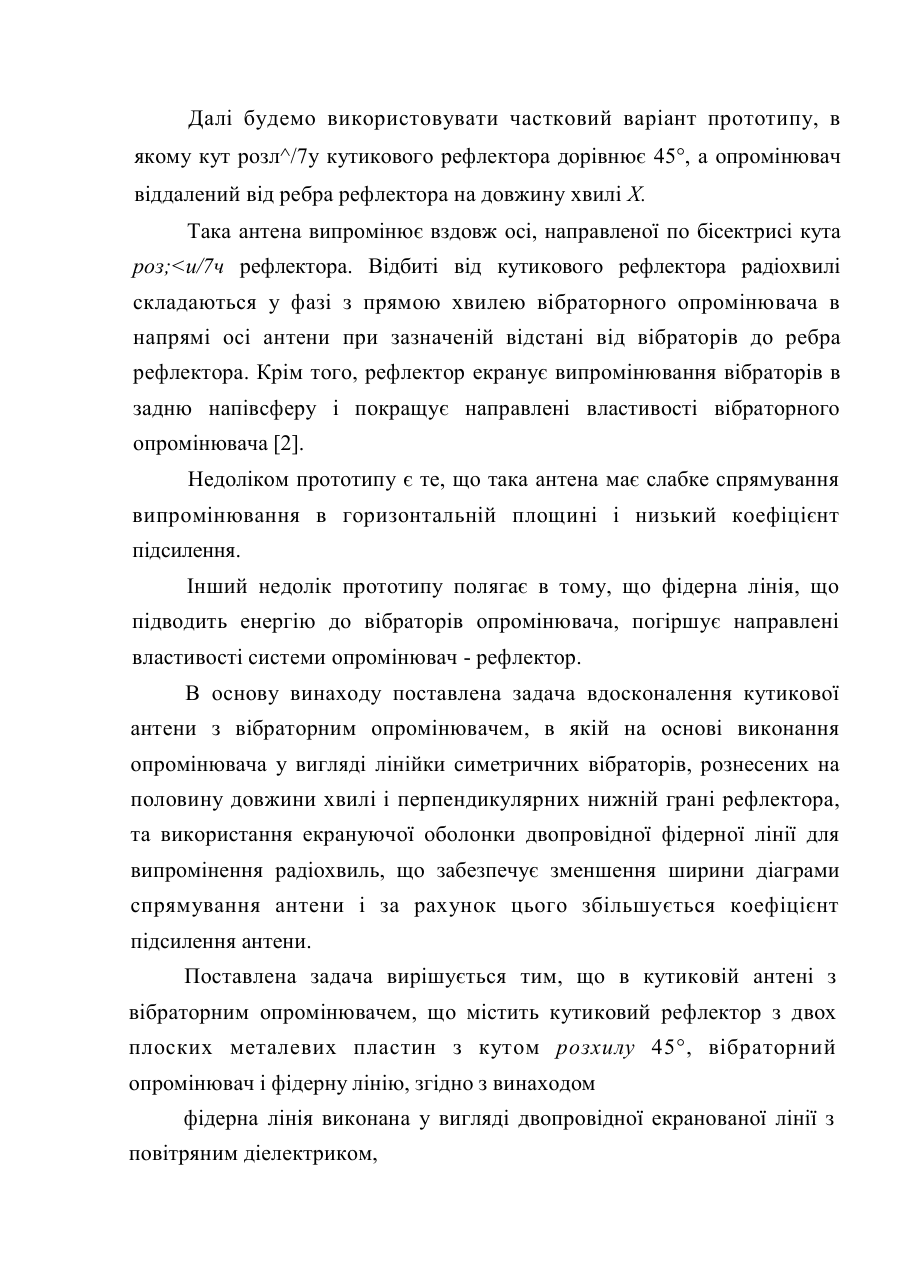

і МПК6 HOI Q 21/06 Кутикова антена з вібраторним опромінювачем Винахід належить до області антеннної техніки і може бути використаний для випромінювання або прийому радіохвиль мікрохвільового діапазону в радіотехнічних системах різного призначення. Відома антена у вигляді симетричного дротяного вібратора. Аналог містить симетричний вібратора з двох дротяних плечей однакової довжини і двопровідну фідерну лінію [1]. Недоліком аналогу є те, що він не володіє спрямуванням у площині, перпендикулярній вібратору, і має низький коефіцієнт підсилення. Відома також вібраторна антена типу «хвильовий канал». Аналог містить активний симетричний вібратор, позаду якого розміщений вібратор-рефлектор, а спереду - декілька пасивних вібраторів директорів Недоліком аналогу є те, що він має низький коефіцієнт підсилення і порівняно високий рівень заднього і бокового випромінювання. Прототипом вибрана кутикова антена з вібраторним опромінювачем. Прототип містить такі елементи: кутиковий рефлектор, виготовлений з двох плоских металевих пластин, що утворює деякий кут роз*и/?у ; опромінювач у вигляді лінійки вертикальних симетричних вібраторів, паралельних ребру рефлектора і розташованих у площині бісектриси кута розуШ/ТУ,; фідерна лінія, пов'язана з вібраторами опромінювача антени. Далі будемо використовувати частковий варіант прототипу, в якому кут розл^/7у кутикового рефлектора дорівнює 45°, а опромінювач віддалений від ребра рефлектора на довжину хвилі X. Така антена випромінює вздовж осі, направленої по бісектрисі кута роз;
ДивитисяДодаткова інформація
Назва патенту англійськоюDipole radiator-corner antenna
Автори англійськоюKudryk Andrii Mykolaiovych, Proroshyn Serhii Mykhailovych, Bakhvalov Valentyn Borysovych
Назва патенту російськоюУголковая антенна с вибраторным излучателем
Автори російськоюКудрик Андрей Николаевич, Пророшин Сергей Михайлович, Бахвалов Валентин Борисович
МПК / Мітки
МПК: H01Q 21/06
Мітки: антена, кутикова, вібраторним, опромінювачем
