Прицільна планка удовіченка

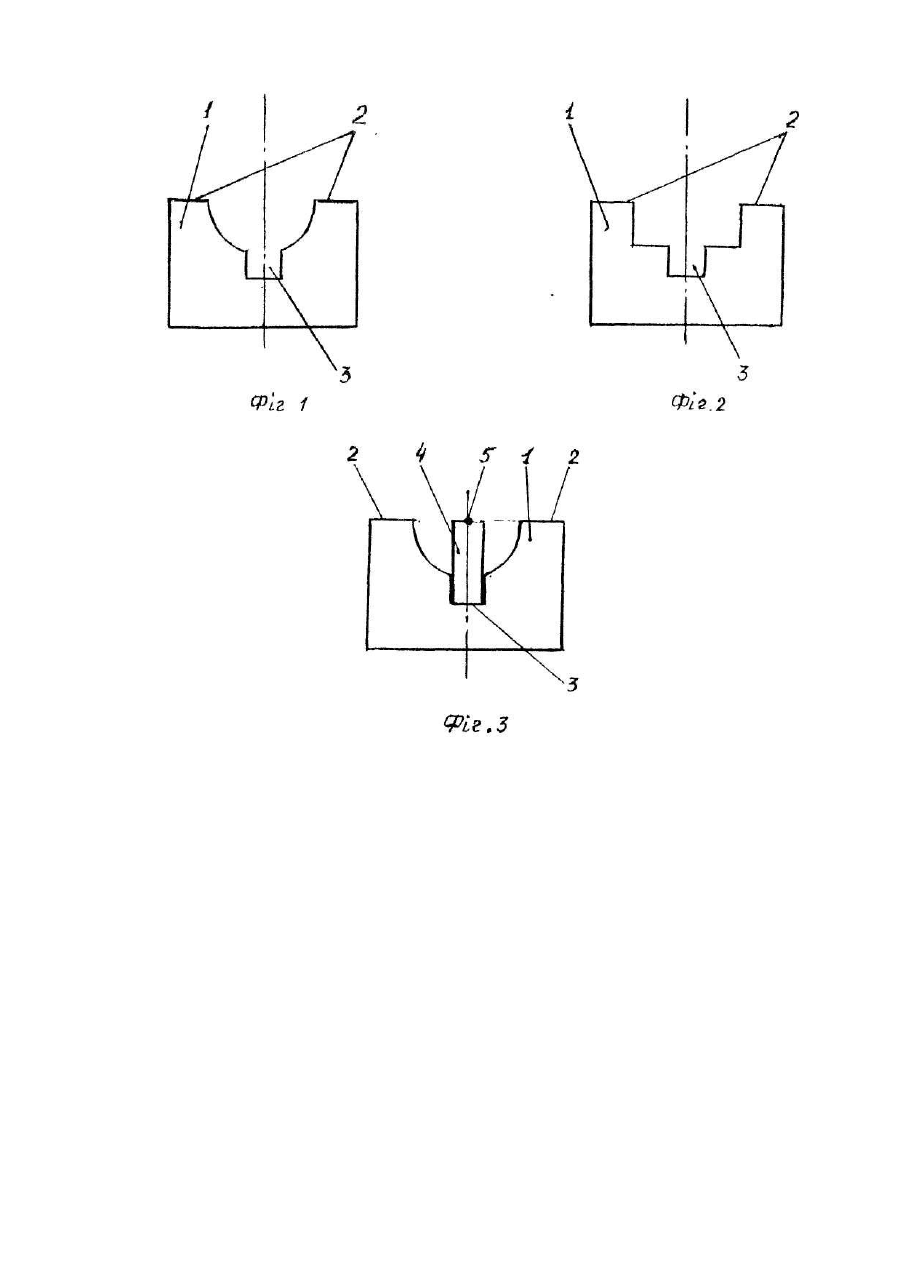

Корисна модель відноситься до прицільних пристроїв І може знайти застосування в бойовій, мисливській та спортивній зброї для наведення Π в ціль. Найбільше близьким по досягнутому результату є прицільна планка з прямокутним вирізом. Вертикальні стінки вирізу дозволяють з певною точністю зорієнтувати при прицілюванні проекцію мушки в прорізі. Але така форма вирізу також не сприяє одноманітності та швидкості розміщення проекції мушки в вирізі так. щоб співпадали їх вертикальні осі в зв'язку з відсутністю елемента контролю співпадання. В основу корисної моделі покладено завдання створити таку прицільну планку, в якій нове виконання Π конструктивних елементів та їх взаємне розташування дозволило б без ускладнення конструкції досягти одноманітності та швидкості при прицілюванні, збільшивши влучення Щоб розв'язати поставлене завдання, в прицільній планці з вирізом, останній виконано ступінчатим, в нижній частині прямокутної форми, симетрично відносно вертикальної осі та шириною не меншою від проекції мушки на прицільну планку. В основу принципу конструкції та використання покладена особливість зору виділяти чітко тільки один елемент прицілювання, наприклад, проекцію мушки, яка чітко фіксується в вирізі в нижній частині, рефлекторно заступаючи її. Це збільшує одноманітність та точність прицілювання по горизонталі. Помилка в прицілюванні чітко виявиться проміжком між вертикальною стінкою вирізу в нижній частині та вертикальною формою проекції мушки. Проекція мушки заступає нижню частину вирізу, фіксуючи положення проекції мушки на вертикальній осі прорізу при співпаданкі їх вертикальних осей. Прицілювання по вертикалі виконується одночасно розміщенням на одній лінії верхніх виступів вирізу та вершини проекції мушки, середина якої співпадає з точкою прицілювання, Суть корисної моделі пояснюється кресленнями, де на фіг. 1 і 2 показані варіанти загального виду прицільної планки запропонованої конструкції; на фіг. З - схема прицілювання, На фігурах позначені: 1 - прицільна планка, 2 - виступи вирізу, 3 - прямокутний виріз в нижній частині, 4 проекція мушки на прицільну планку, 5 - точка прицілювання. При застосуванні запропонованої прицільної планки використовується особливість зору чітко виділяти тільки один елемент прицілювання, наприклад, мушку, проекція якої 4 на прицільну планку 1 рефлекторно заповняє нижню, прямокутну частину вирізу 3, а вершина проекції мушки 4 розміщується на одній лінії з виступами вирізу 2, при цьому середина проекції вершини мушки розміщується в точці прицілювання 5, в якій пересікаються вертикальна вісь вирізу та горизонтальна лінія, на якій розміщені виступи вирізу 2 та вершина мушки 4. Помилка в прицілюванні чітко виявиться проміжком між вертикальною стінкою вирізу в нижній частині 3 та вертикальною формою проекції мушки 4 І рефлекторно усувається. Запропонований пристрій дозволяє досягнути одноманітності та швидкості прицілювання, збільшивши точність влучення при нескладній конструкції.
