Ручна вогнепальна зброя

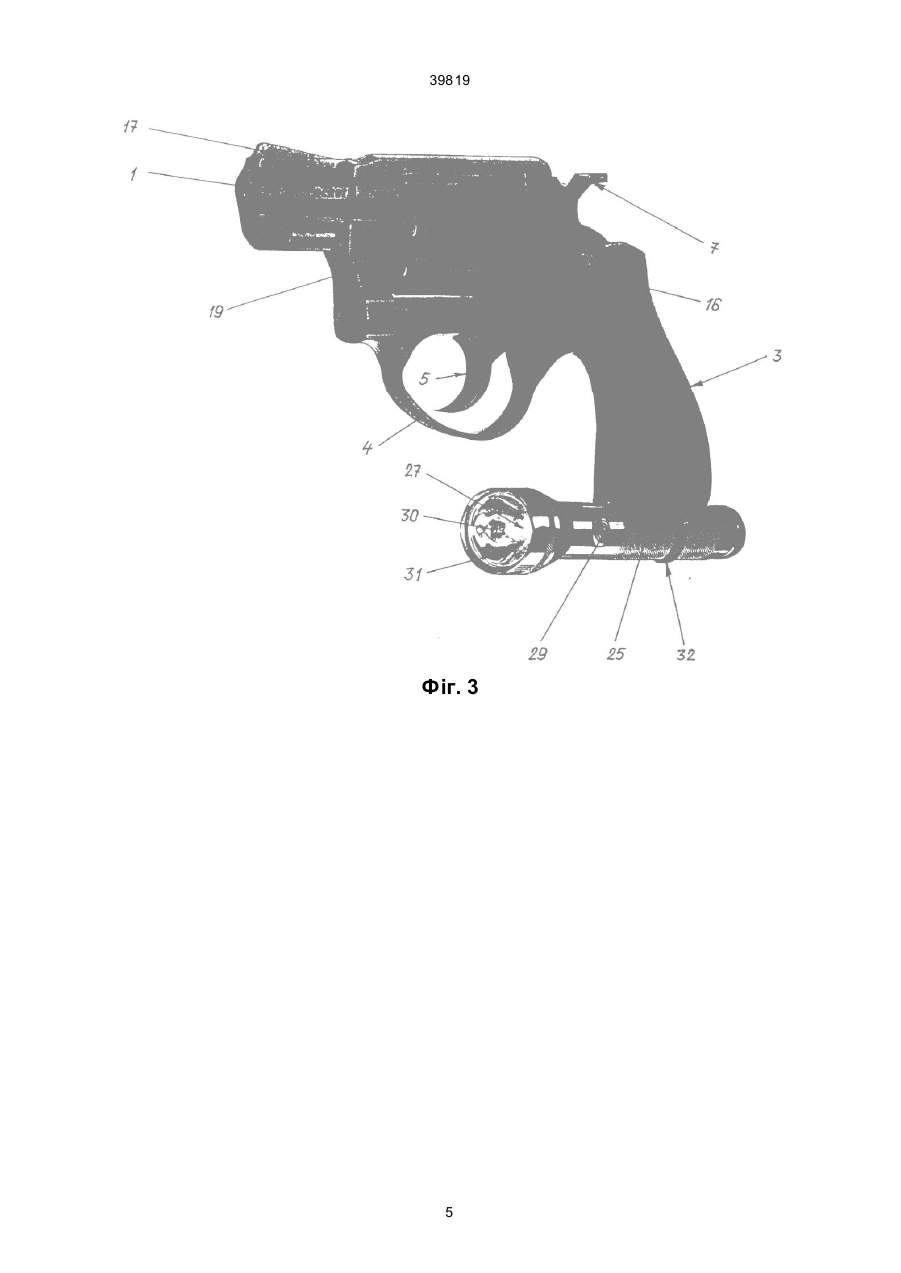

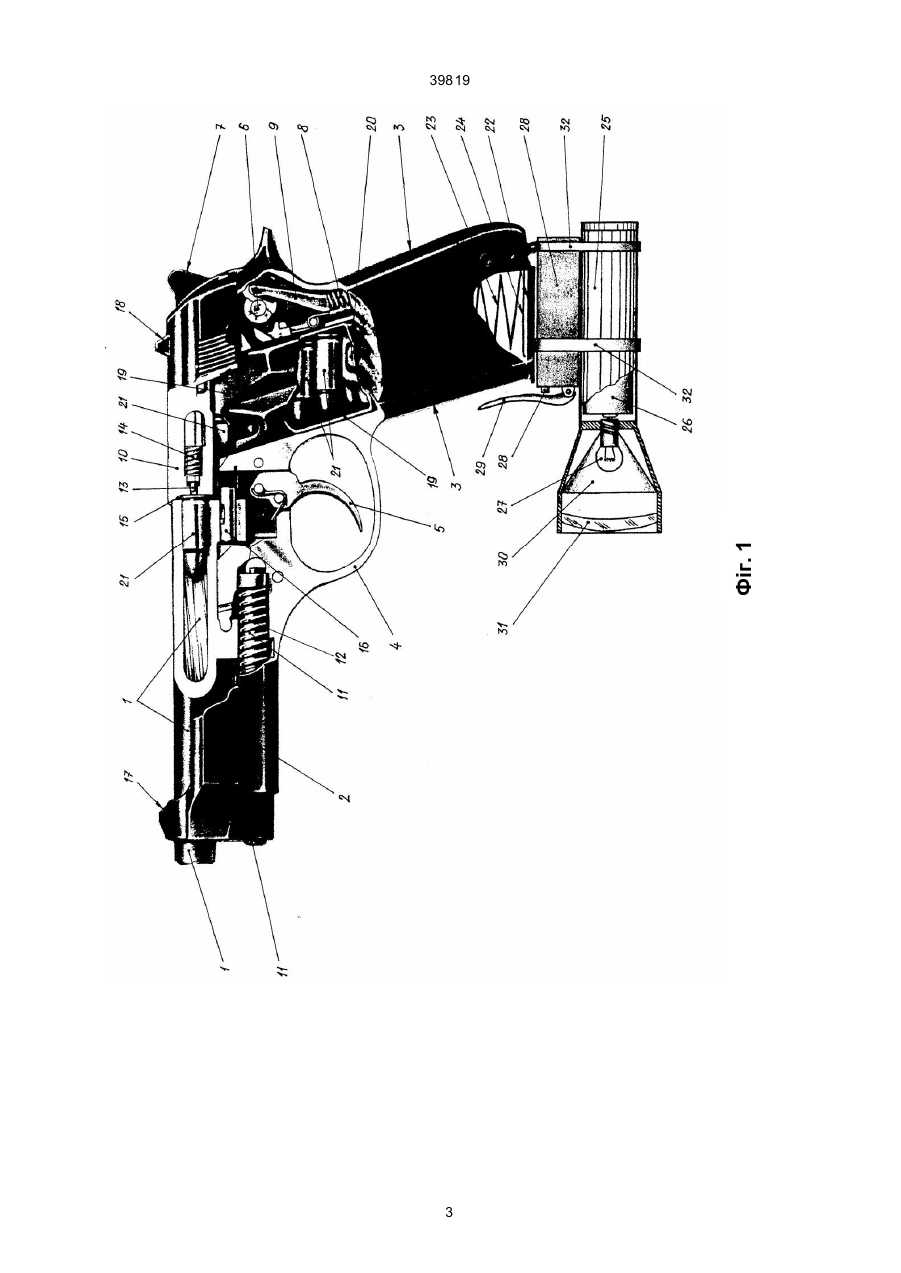

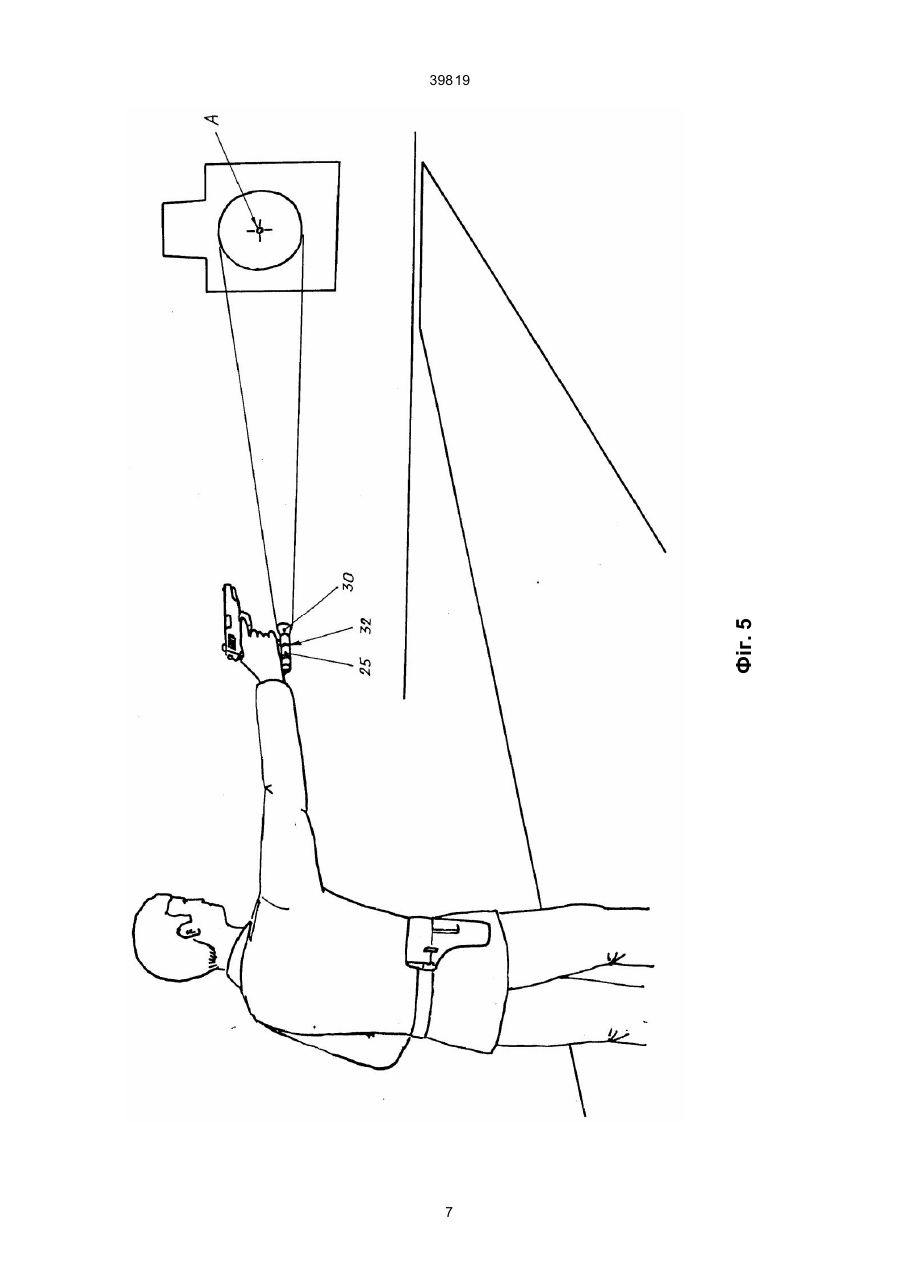

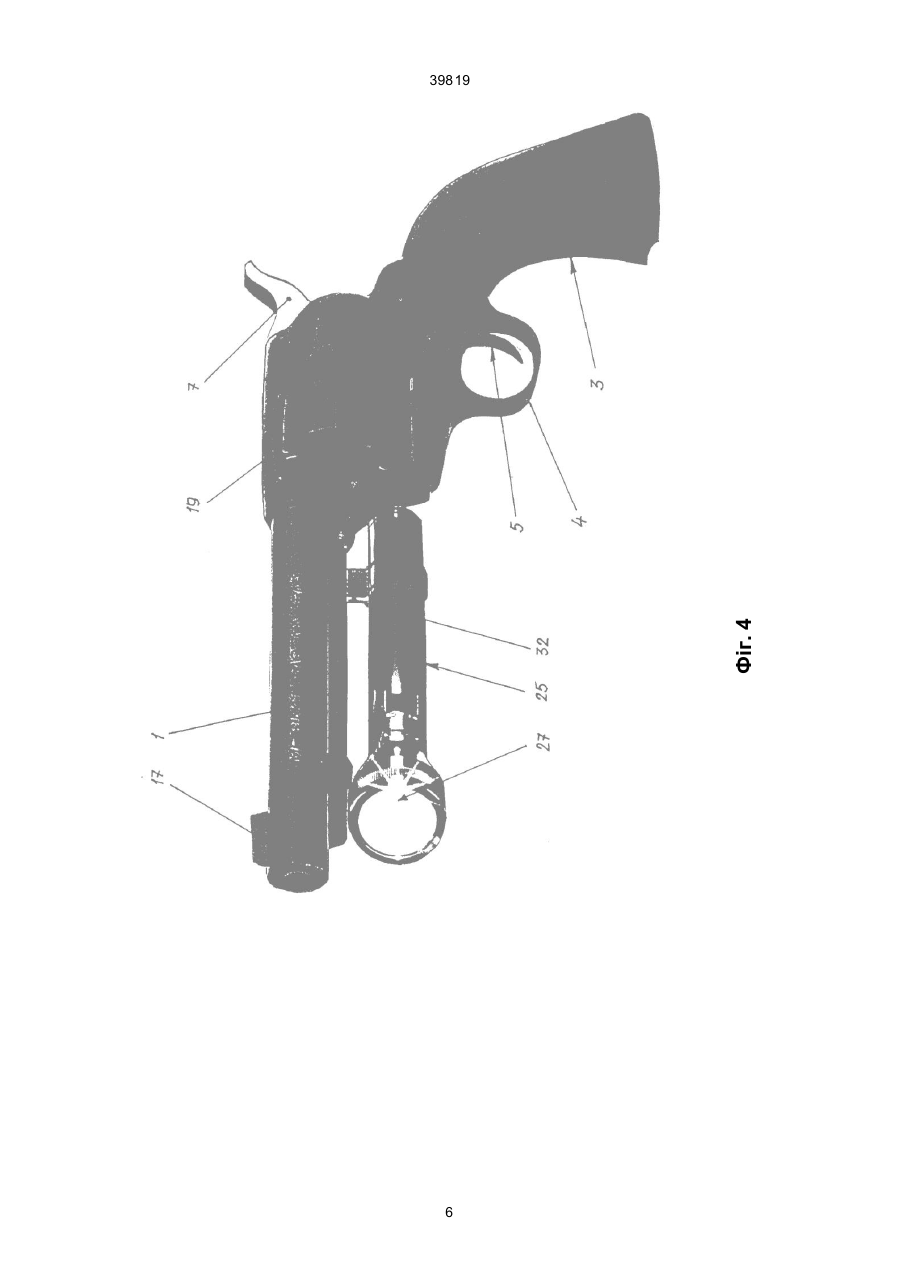

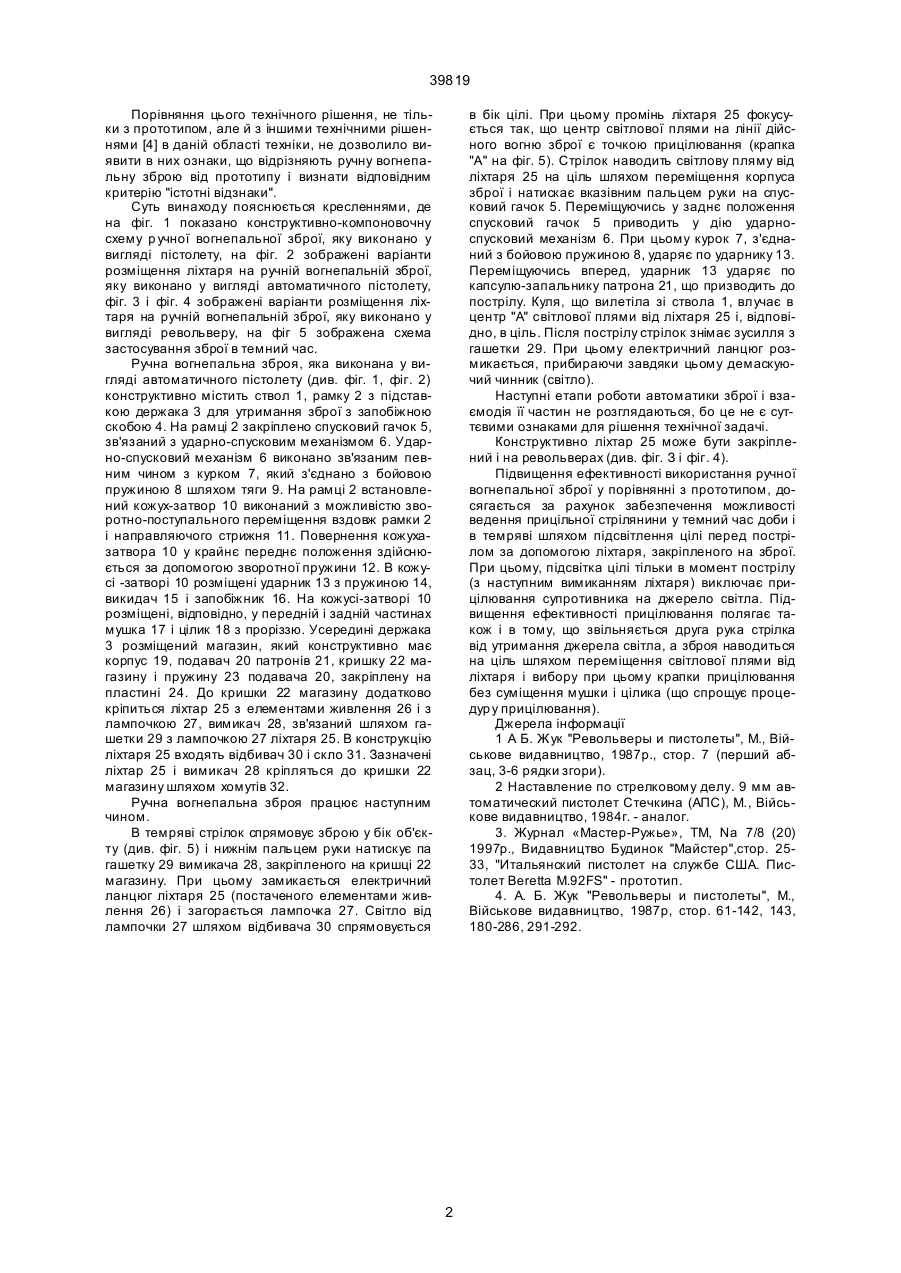

Ручна вогнепальна зброя, яка виконана в вигляді пістолета, що містить ствол, рамку з підстав 39819 Порівняння цього технічного рішення, не тільки з прототипом, але й з іншими технічними рішеннями [4] в даній області техніки, не дозволило виявити в них ознаки, що відрізняють ручну вогнепальну зброю від прототипу і визнати відповідним критерію "істотні відзнаки". Суть винаходу пояснюється кресленнями, де на фіг. 1 показано конструктивно-компоновочну схему р учної вогнепальної зброї, яку виконано у вигляді пістолету, на фіг. 2 зображені варіанти розміщення ліхтаря на ручній вогнепальній зброї, яку виконано у вигляді автоматичного пістолету, фіг. 3 і фіг. 4 зображені варіанти розміщення ліхтаря на ручній вогнепальній зброї, яку виконано у вигляді револьверу, на фіг 5 зображена схема застосування зброї в темний час. Ручна вогнепальна зброя, яка виконана у вигляді автоматичного пістолету (див. фіг. 1, фіг. 2) конструктивно містить ствол 1, рамку 2 з підставкою держака 3 для утримання зброї з запобіжною скобою 4. На рамці 2 закріплено спусковий гачок 5, зв'язаний з ударно-спусковим механізмом 6. Ударно-спусковий механізм 6 виконано зв'язаним певним чином з курком 7, який з'єднано з бойовою пружиною 8 шляхом тяги 9. На рамці 2 встановлений кожух-затвор 10 виконаний з можливістю зворотно-поступального переміщення вздовж рамки 2 і направляючого стрижня 11. Повернення кожухазатвора 10 у крайнє переднє положення здійснюється за допомогою зворотної пружини 12. В кожусі -затворі 10 розміщені ударник 13 з пружиною 14, викидач 15 і запобіжник 16. На кожусі-затворі 10 розміщені, відповідно, у передній і задній частинах мушка 17 і цілик 18 з проріззю. Усередині держака 3 розміщений магазин, який конструктивно має корпус 19, подавач 20 патронів 21, кришку 22 магазину і пружину 23 подавача 20, закріплену на пластині 24. До кришки 22 магазину додатково кріпиться ліхтар 25 з елементами живлення 26 і з лампочкою 27, вимикач 28, зв'язаний шляхом гашетки 29 з лампочкою 27 ліхтаря 25. В конструкцію ліхтаря 25 входять відбивач 30 і скло 31. Зазначені ліхтар 25 і вимикач 28 кріпляться до кришки 22 магазину шляхом хомутів 32. Ручна вогнепальна зброя працює наступним чином. В темряві стрілок спрямовує зброю у бік об'єкту (див. фіг. 5) і нижнім пальцем руки натискує па гашетку 29 вимикача 28, закріпленого на кришці 22 магазину. При цьому замикається електричний ланцюг ліхтаря 25 (постаченого елементами живлення 26) і загорається лампочка 27. Світло від лампочки 27 шляхом відбивача 30 спрямовується в бік цілі. При цьому промінь ліхтаря 25 фокусується так, що центр світлової плями на лінії дійсного вогню зброї є точкою прицілювання (крапка "А" на фіг. 5). Стрілок наводить світлову пляму від ліхтаря 25 на ціль шляхом переміщення корпуса зброї і натискає вказівним пальцем руки на спусковий гачок 5. Переміщуючись у заднє положення спусковий гачок 5 приводить у дію ударноспусковий механізм 6. При цьому курок 7, з'єднаний з бойовою пружиною 8, ударяє по ударнику 13. Переміщуючись вперед, ударник 13 ударяє по капсулю-запальнику патрона 21, що призводить до пострілу. Куля, що вилетіла зі ствола 1, влучає в центр "А" світлової плями від ліхтаря 25 і, відповідно, в ціль. Після пострілу стрілок знімає зусилля з гашетки 29. При цьому електричний ланцюг розмикається, прибираючи завдяки цьому демаскуючий чинник (світло). Наступні етапи роботи автоматики зброї і взаємодія її частин не розглядаються, бо це не є суттєвими ознаками для рішення технічної задачі. Конструктивно ліхтар 25 може бути закріплений і на револьверах (див. фіг. З і фіг. 4). Підвищення ефективності використання ручної вогнепальної зброї у порівнянні з прототипом, досягається за рахунок забезпечення можливості ведення прицільної стрілянини у темний час доби і в темряві шляхом підсвітлення цілі перед пострілом за допомогою ліхтаря, закріпленого на зброї. При цьому, підсвітка цілі тільки в момент пострілу (з наступним вимиканням ліхтаря) виключає прицілювання супротивника на джерело світла. Підвищення ефективності прицілювання полягає також і в тому, що звільняється друга рука стрілка від утримання джерела світла, а зброя наводиться на ціль шляхом переміщення світлової плями від ліхтаря і вибору при цьому крапки прицілювання без суміщення мушки і цілика (що спрощує процедур у прицілювання). Джерела інформації 1 А Б. Жук "Револьверы и пистолеты", М., Військове видавництво, 1987р., стор. 7 (перший абзац, 3-6 рядки згори). 2 Наставление по стрелковому делу. 9 мм автоматический пистолет Стечкина (АПС), М., Військове видавництво, 1984г. - аналог. 3. Журнал «Мастер-Ружье», ТМ, Na 7/8 (20) 1997р., Видавництво Будинок "Майстер",стор. 2533, "Итальянский пистолет на службе США. Пистолет Beretta M.92FS" - прототип. 4. А. Б. Жук "Револьверы и пистолеты", М., Військове видавництво, 1987р, стор. 61-142, 143, 180-286, 291-292. 2 Фіг. 1 39819 3 Фіг. 2 39819 4 39819 Фіг. 3 5 Фіг. 4 39819 6 Фіг. 5 39819 7 39819 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
