Вогнепальна зброя

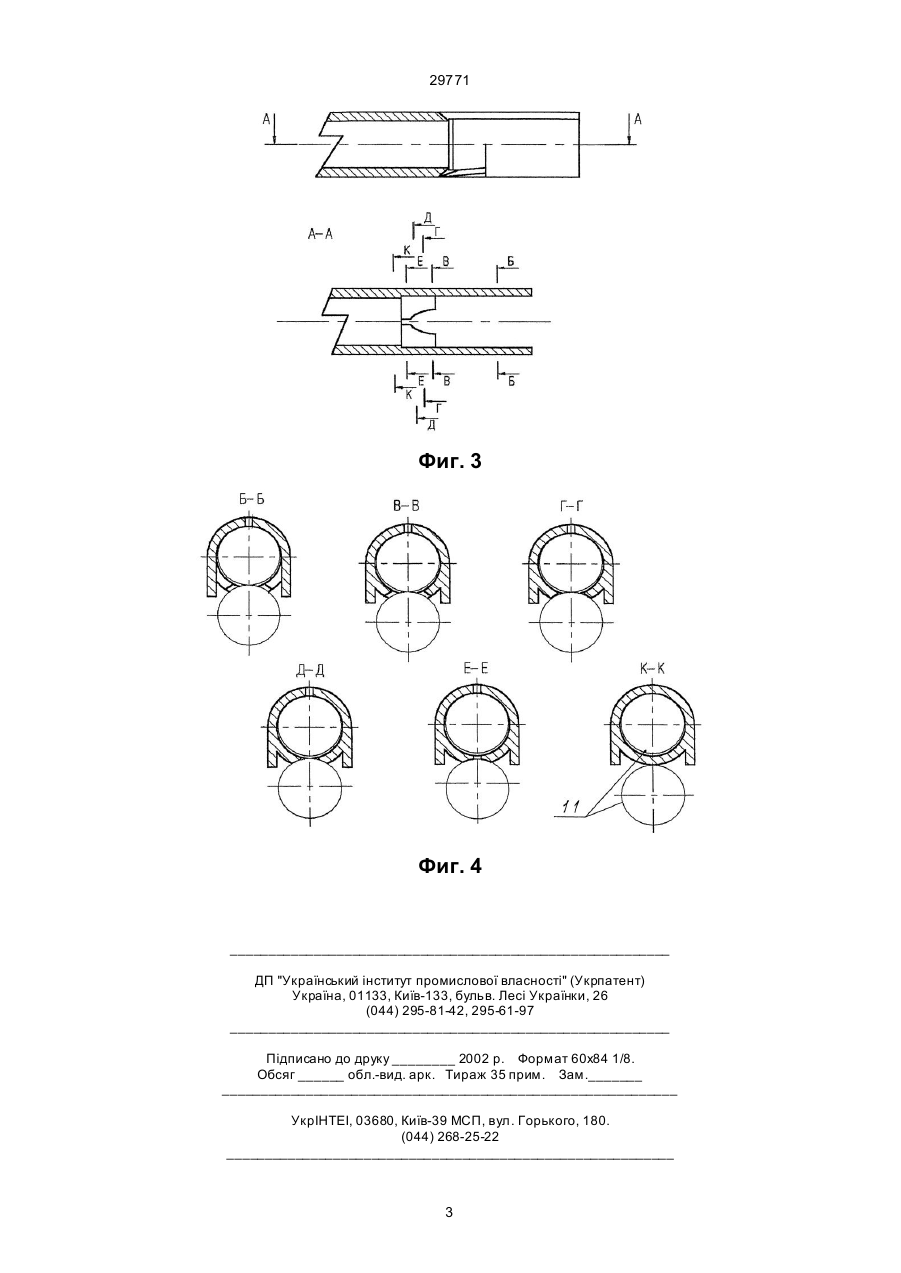

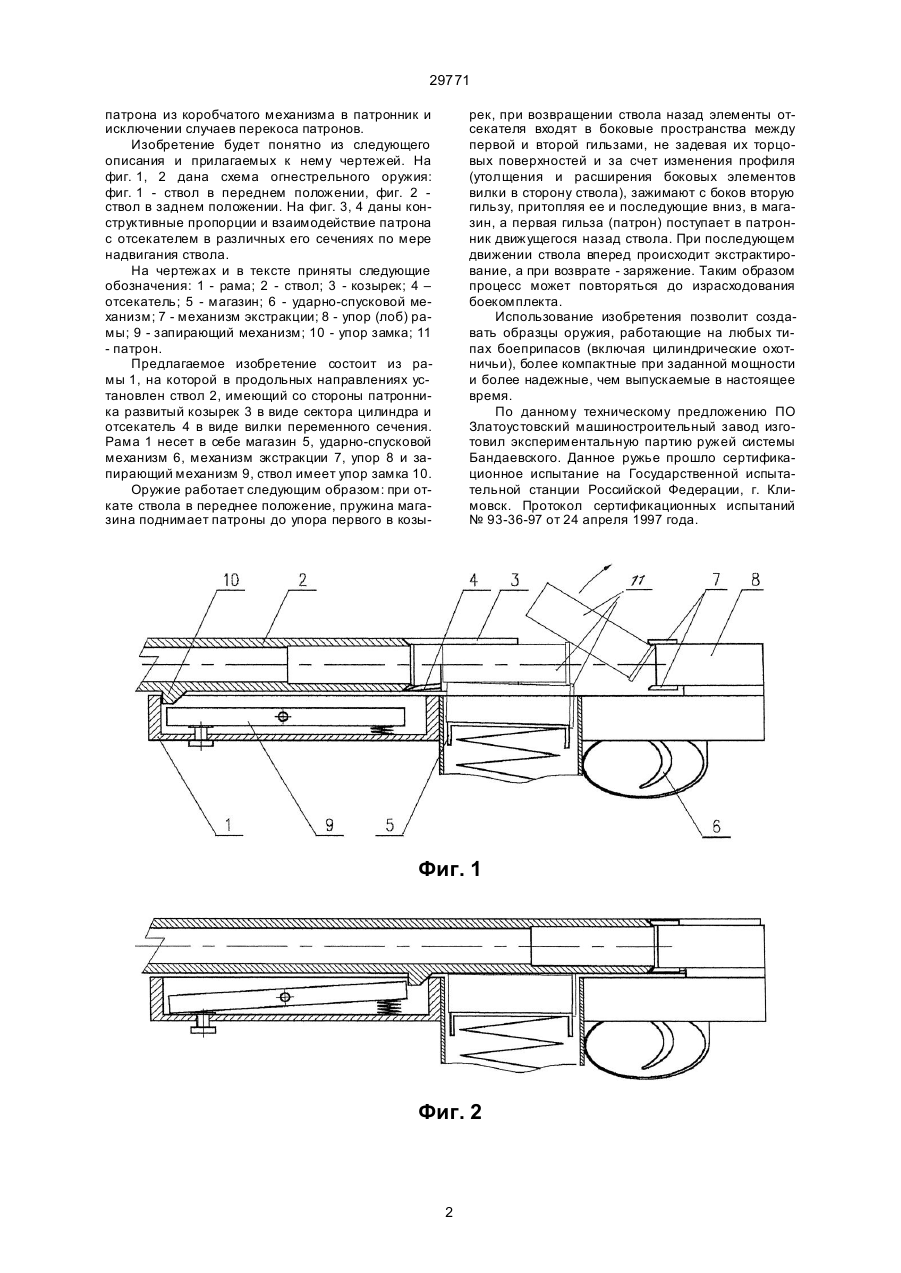

Огнестрельное оружие, содержащее раму, коробчатый магазин, ствол, выполненный подвиж 29771 патрона из коробчатого механизма в патронник и исключении случаев перекоса патронов. Изобретение будет понятно из следующего описания и прилагаемых к нему чертежей. На фиг. 1, 2 дана схема огнестрельного оружия: фиг. 1 - ствол в переднем положении, фиг. 2 ствол в заднем положении. На фиг. 3, 4 даны конструктивные пропорции и взаимодействие патрона с отсекателем в различных его сечениях по мере надвигания ствола. На чертежах и в тексте приняты следующие обозначения: 1 - рама; 2 - ствол; 3 - козырек; 4 – отсекатель; 5 - магазин; 6 - ударно-спусковой механизм; 7 - механизм экстракции; 8 - упор (лоб) рамы; 9 - запирающий механизм; 10 - упор замка; 11 - патрон. Предлагаемое изобретение состоит из рамы 1, на которой в продольных направлениях установлен ствол 2, имеющий со стороны патронника развитый козырек 3 в виде сектора цилиндра и отсекатель 4 в виде вилки переменного сечения. Рама 1 несет в себе магазин 5, ударно-спусковой механизм 6, механизм экстракции 7, упор 8 и запирающий механизм 9, ствол имеет упор замка 10. Оружие работает следующим образом: при откате ствола в переднее положение, пружина магазина поднимает патроны до упора первого в козы рек, при возвращении ствола назад элементы отсекателя входят в боковые пространства между первой и второй гильзами, не задевая их торцовых поверхностей и за счет изменения профиля (утолщения и расширения боковых элементов вилки в сторону ствола), зажимают с боков вторую гильзу, притопляя ее и последующие вниз, в магазин, а первая гильза (патрон) поступает в патронник движущегося назад ствола. При последующем движении ствола вперед происходит экстрактирование, а при возврате - заряжение. Таким образом процесс может повторяться до израсходования боекомплекта. Использование изобретения позволит создавать образцы оружия, работающие на любых типах боеприпасов (включая цилиндрические охотничьи), более компактные при заданной мощности и более надежные, чем выпускаемые в настоящее время. По данному техническому предложению ПО Златоустовский машиностроительный завод изготовил экспериментальную партию ружей системы Бандаевского. Данное ружье прошло сертификационное испытание на Государственной испытательной станции Российской Федерации, г. Климовск. Протокол сертификационных испытаний № 93-36-97 от 24 апреля 1997 года. Фиг. 1 Фиг. 2 2 29771 Фиг. 3 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
