Споруда для роздрібної торгівлі (варіанти)

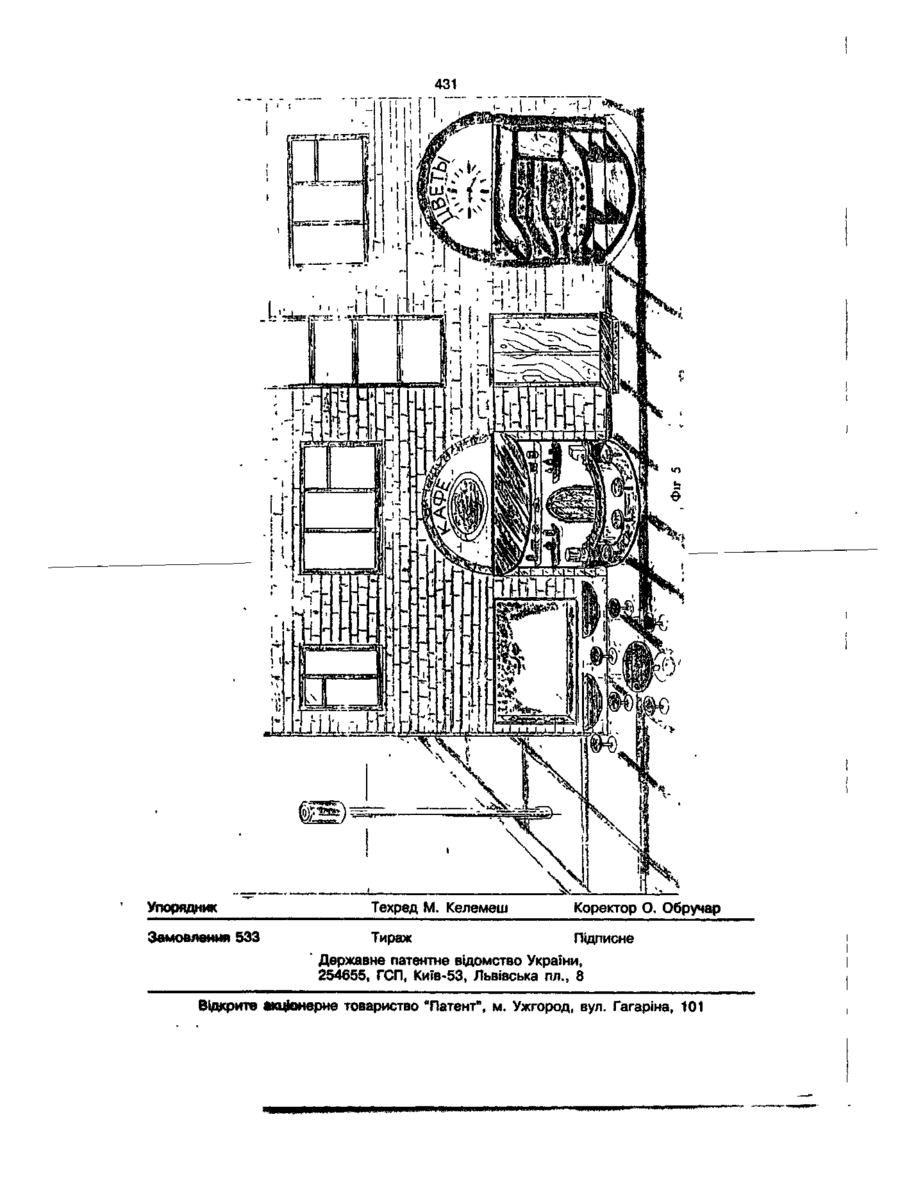

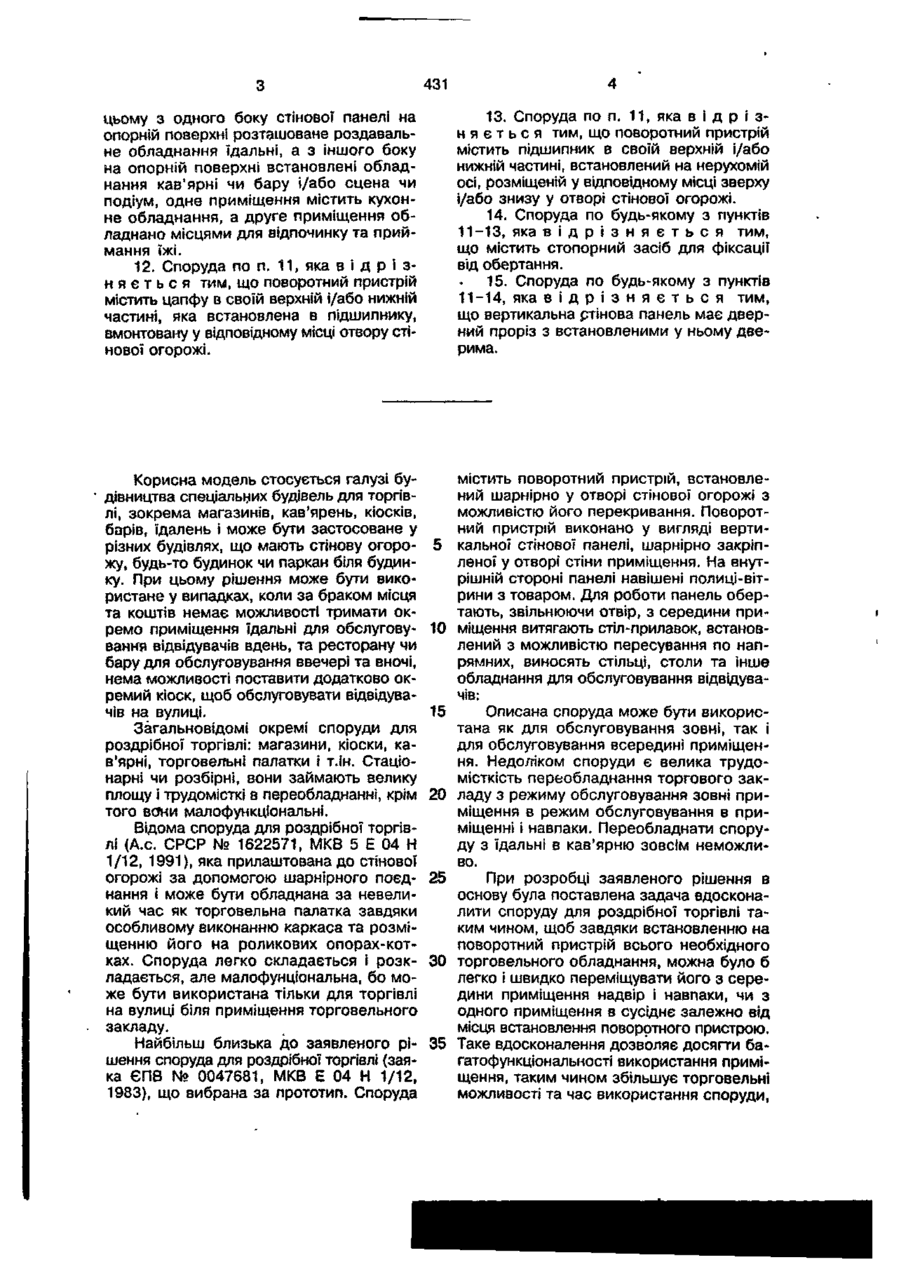

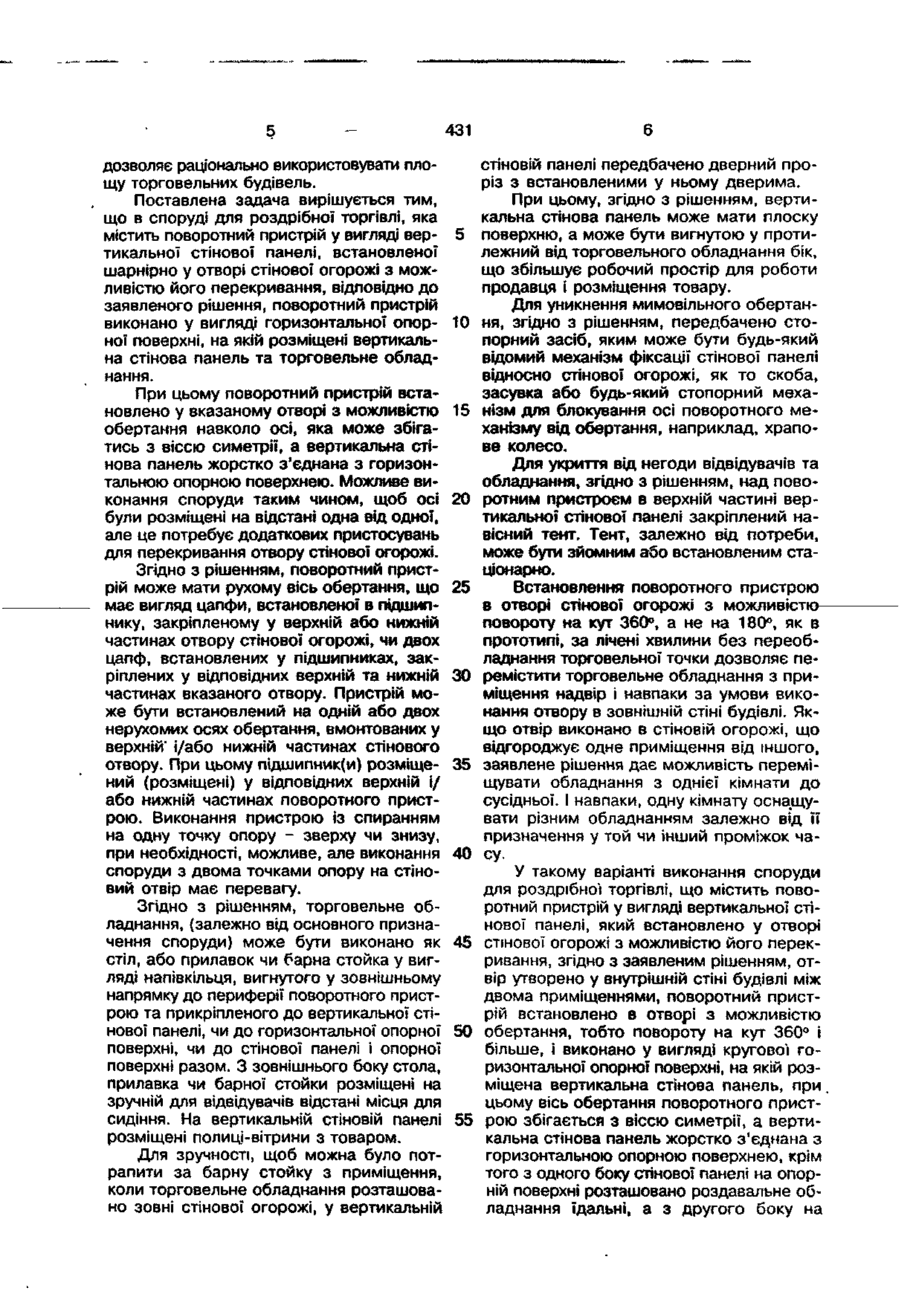

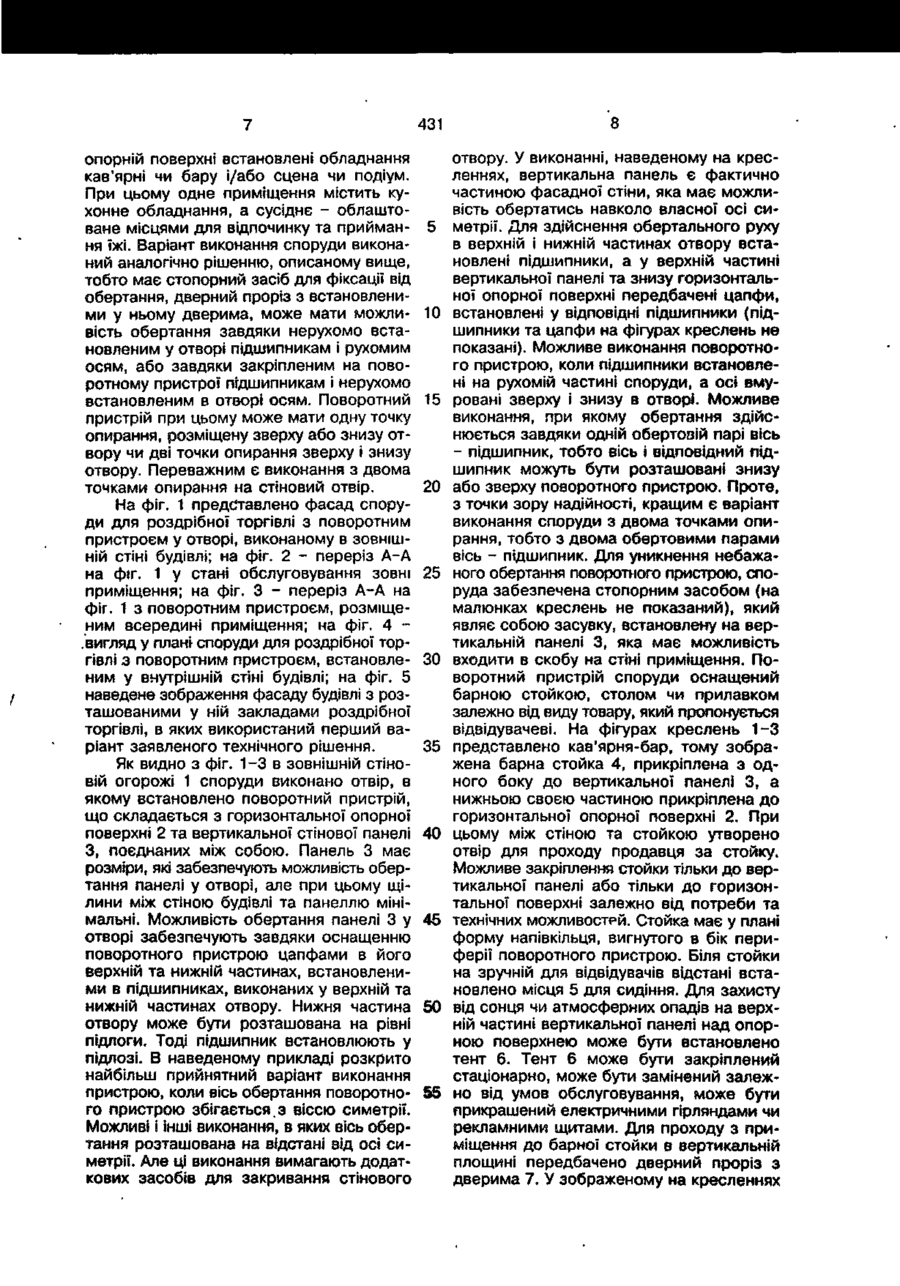

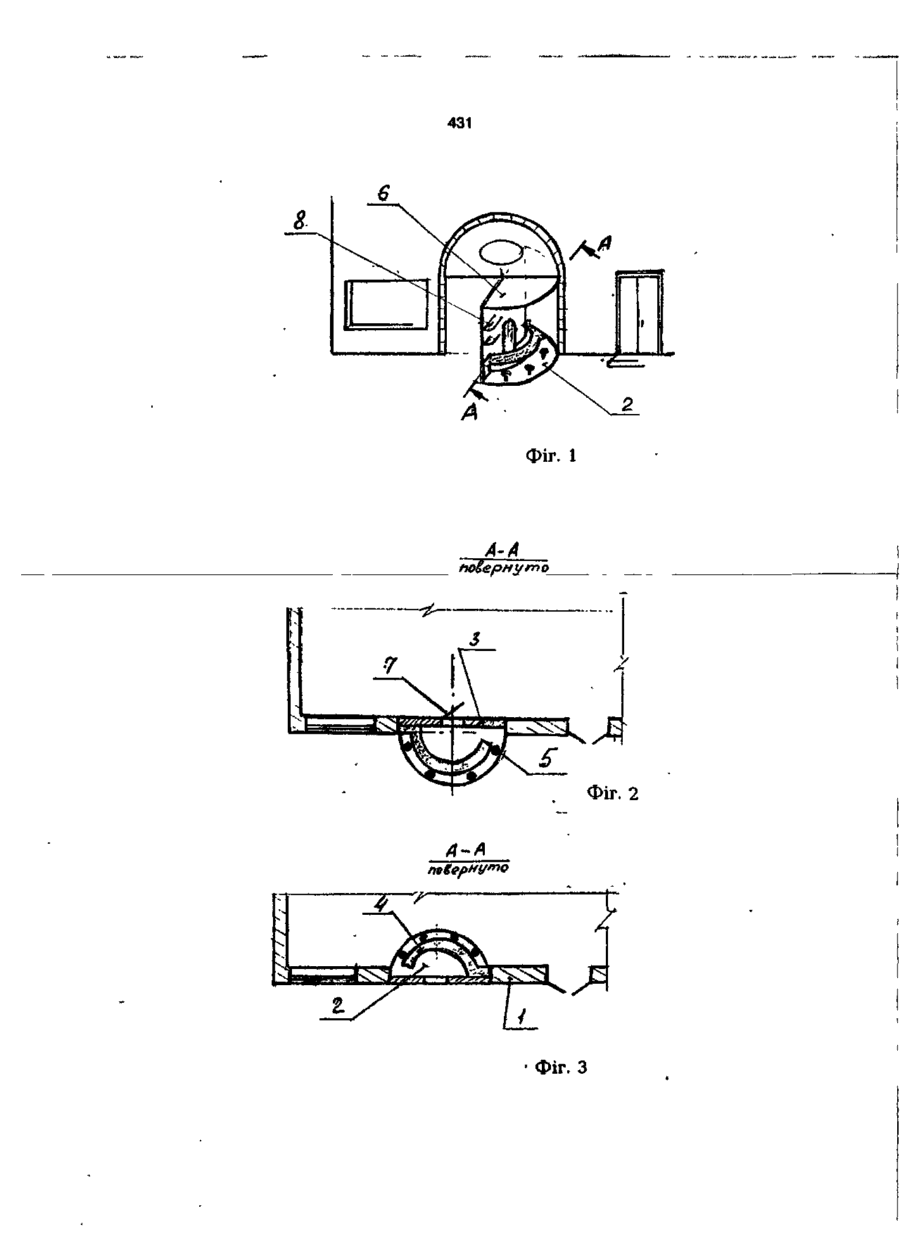

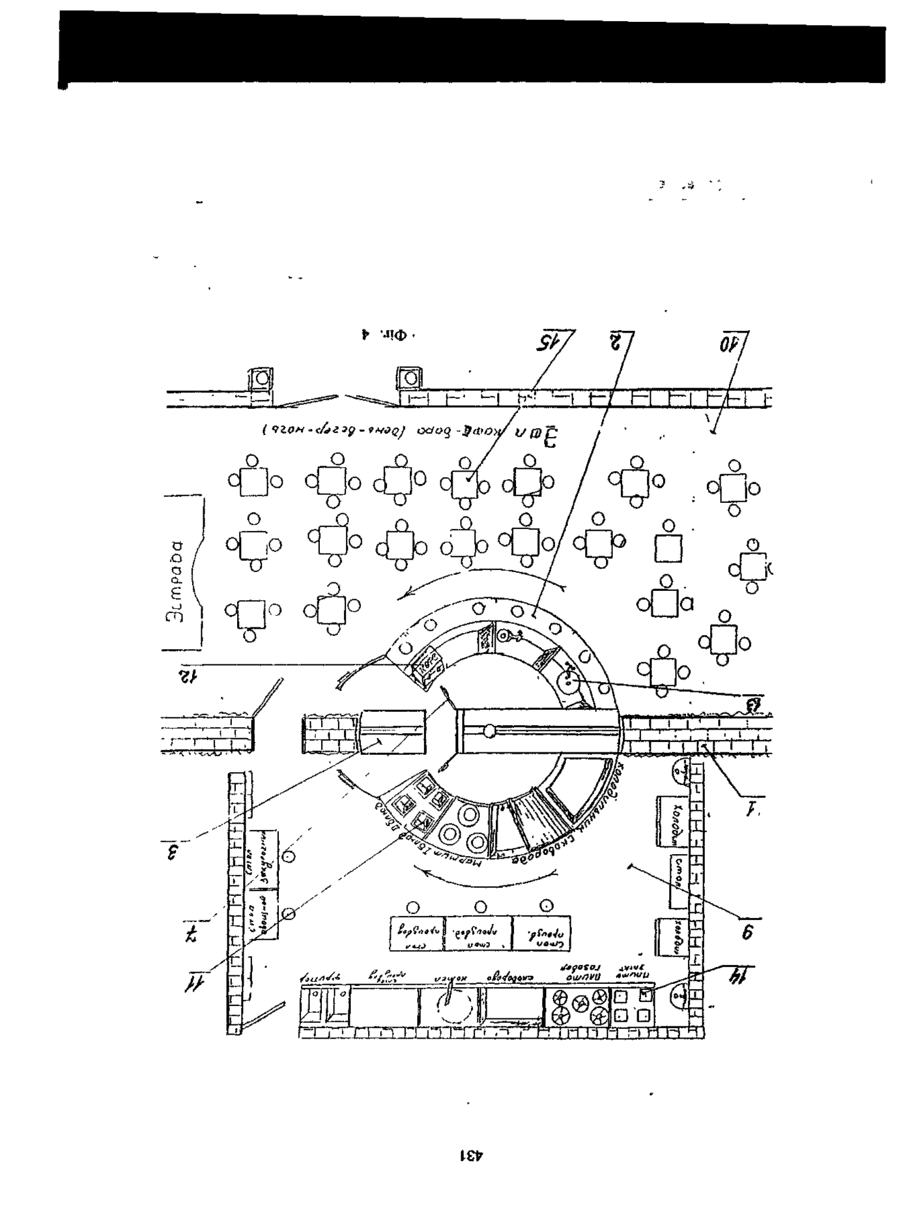

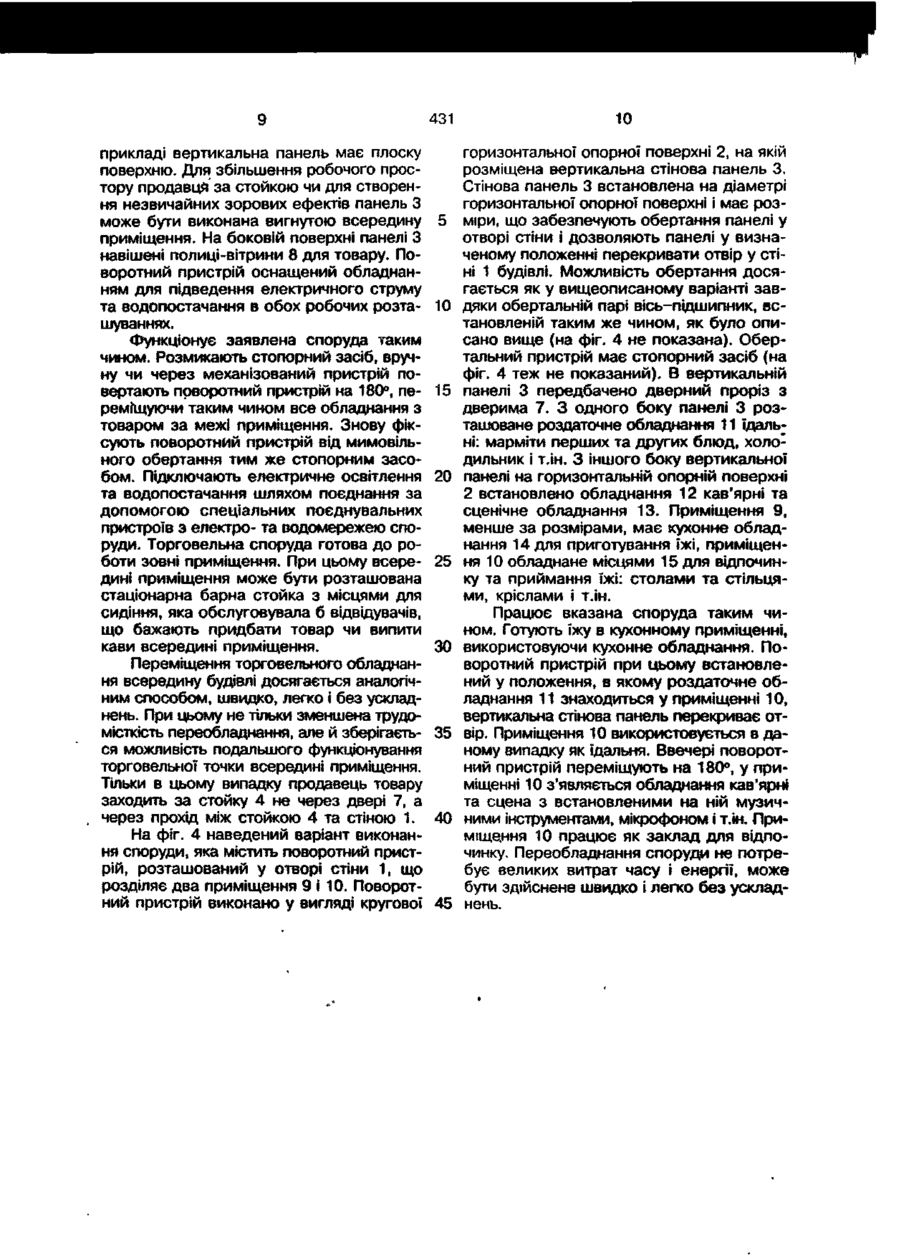

Споруда для роздрібної торгівлі, що містить поворотний пристрій у вигляді вертикальної стінової панелі, встановленої шарнірно у отворі стінової огорожі з можливістю його перекривання, яка в і др і з н ' я є т ь с я тим, що поворотний пристрій виконано у вигляді горизонтальної опорної поверхні, на якій розміщені вертикальна стінова панель та торговельне обладнання. 2. Споруда по п. 1, яка в і д р і з н я є т ь с я тим, що поворотний пристрій встановлено з можливістю його обертання у вказаному отворі навколо осі, що збігається з віссю симетрії, а вертикальна стінова панель жорстко з'єднана з горизонтальною опорною поверхнею. 3. Споруда по п, 2, яка в і д р і з н я є т ь с я тим, що поворотний пристрій містить цапфу в своїй верхній і/або нижній частині, що спирається на підшипник, вмонтований у відповідному місці отвору стінової огорожі. 4. Споруда по п. 2, яка в і д р і з н я є т ь с я тим, що поворотний пристрій містить підшипник в своїй верхній і/або нижній частині, встановлений на нерухомій осі, розміщеній у відповідному місці зверху і/або знизу у отворі стінової огорожі. 5. Споруда по будь-якому з пунктів 1 4, яка в і д р і з н я є т ь с я тим, що торговельне обладнання являє собою стілприлавок чи барну стойку, що має форму півкільця, яке вигнуте у зовнішньому напрямку до периферії поворотного прист рою, і прикріплене до вертикальної стінової панелі чи/і горизонтальної опорної поверхні, при цьому на периферії поворотного пристрою встановлені на зручній для відвідувачів відстані місця для сидіння. 6. Споруда по будь-якому з пунктів 1 5, яка в і д р і з н я є т ь с я тим, що вертикальна стінова панель має дверний проріз з встановленими у ньому дверима. 7. Споруда по будь-якому з пунктів 1 6, яка в і д р і з н я є т ь с я тим, що вертикальна стінова панель має плоску форму. 8. Споруда по будь-якому з пунктів 1 6, яка в і д р і з н я є т ь с я тим, що вертикальна стінова панель має поверхню, вигнуту в протилежний бік від торговельного обладнання. 9. Споруда по будь-якому з пунктів 1 8, яка в і д р і з н я є т ь с я тим, що містить стопорний засіб для фіксації від обертання. 10. Споруда по будь-якому з пунктів 1-9, яка в і д р і з н я є т ь с я тим, що має тент, закріплений на верхній частині вертикальної стінової панелі. 11. Споруда для роздрібної торгівлі, що містить поворотний пристрій у вигляді вертикальної стінової панелі, встановленої у отворі стінової огорожі з можливістю його перекривання, яка в і д р і з н я є т ь с я тим, що стіновий отвір розташований у внутрішній стіні будівлі між двома приміщеннями, поворотний пристрій встановлений з можливістю обертання у вказаному отворі і виконаний у вигляді кругової горизонтальної опорної поверхні, на якій розміщена вертикальна стінова панель, вісь обертання поворотного пристрою збігається з віссю симетрії, а вертикальна стінова панель жорстко поєднана з горизонтальною опорною поверхнею, при 431 цьому з одного боку стінової панелі на опорній поверхні розташоване роздавальне обладнання їдальні, а з іншого боку на опорній поверхні встановлені обладнання кав'ярні чи бару і/або сцена чи подіум, одне приміщення містить кухонне обладнання, а друге приміщення обладнано місцями для відпочинку та приймання їжі. 12. Споруда по п. 11, яка в і д р і з н я є т ь с я тим, що поворотний пристрій містить цапфу в своїй верхній і/або нижній частині, яка встановлена в підшипнику, вмонтовану у відповідному місці отвору стінової огорожі. 13. Споруда по п. 11, яка в і д р і з н я є т ь с я тим, що поворотний пристрій містить підшипник в своїй верхній і/або нижній частині, встановлений на нерухомій осі, розміщеній у відповідному місці зверху і/або знизу у отворі стінової огорожі. 14. Споруда по будь-якому з пунктів 11-13, яка в і д р і з н я є т ь с я тим, що містить стопорний засіб для фіксації від обертання. 15. Споруда по будь-якому з пунктів 11-14, яка в і д р і з н я є т ь с я тим, що вертикальна стінова панель має дверний проріз з встановленими у ньому дверима. Корисна модель стосується галузі будівництва спеціальних будівель для торгівлі, зокрема магазинів, кав'ярень, кіосків, барів, їдалень і може бути застосоване у різних будівлях, що мають стінову огорожу, будь-то будинок чи паркан біля будинку. При цьому рішення може бути використане у випадках, коли за браком місця та коштів немає можливості тримати окремо приміщення їдальні для обслуговування відвідувачів вдень, та ресторану чи бару для обслуговування ввечері та вночі, нема можливості поставити додатково окремий кіоск, щоб обслуговувати відвідувачів на вулиці. Загальновідомі окремі споруди для роздрібної торгівлі: магазини, кіоски, кав'ярні, торговельні палатки і т.Ін. Стаціонарні чи розбірні, вони займають велику площу і трудомісткі в переобладнанні, крім того BOYJH малофункціональні. Відома споруда для роздрібної торгівлі (А.с. СРСР № 1622571, МКВ 5 Е 04 Н 1/12, 1991), яка прилаштована до стінової огорожі за допомогою шарнірного поєднання і може бути обладнана за невеликий час як торговельна палатка завдяки особливому виконанню каркаса та розміщенню його на роликових опорах-котках. Споруда легко складається і розкладається, але малофунціональна, бо може бути використана тільки для торгівлі на вулиці біля приміщення торговельного закладу. Найбільш близька до заявленого рішення споруда для роздрібної торгівлі {заяка ЄПВ № 0047681, МКВ Е 04 Н 1/12, 1983), що вибрана за прототип. Споруда містить поворотний пристрій, встановлений шарнірно у отворі стінової огорожі з можливістю його перекривання. Поворотний пристрій виконано у вигляді вертикальної стінової панелі, шарнірно закріпленої у отворі стіни приміщення. На внутрішній стороні панелі навішені полиці-вітрини з товаром. Для роботи панель обертають, звільнюючи отвір, з середини приміщення витягають стіл-прилавок, встановлений з можливістю пересування по напрямних, виносять стільці, столи та інше обладнання для обслуговування відвідувачів: Описана споруда може бути використана як для обслуговування зовні, так і для обслуговування всередині приміщення. Недоліком споруди є велика трудомісткість переобладнання торгового закладу з режиму обслуговування зовні приміщення в режим обслуговування в приміщенні і навпаки. Переобладнати споруду з їдальні в кав'ярню зовсім неможливо. При розробці заявленого рішення в основу була поставлена задача вдосконалити споруду для роздрібної торгівлі таким чином, щоб завдяки встановленню на поворотний пристрій всього необхідного торговельного обладнання, можна було б легко і швидко переміщувати його з середини приміщення надвір і навпаки, чи з одного приміщення в сусіднє залежно від місця встановлення поворотного пристрою. Таке вдосконалення дозволяє досягти багатофункціональності використання приміщення, таким чином збільшує торговельні можливості та час використання споруди, 5 10 15 20 25 ЗО 35 431 дозволяє раціонально використовувати площу торговельних будівель. Поставлена задача вирішується тим, що в споруді для роздрібної торгівлі, яка містить поворотний пристрій у вигляді вертикальної стінової панелі, встановленої шарнірно у отворі стінової огорожі з можливістю його перекривання, відповідно до заявленого рішення, поворотний пристрій виконано у вигляді горизонтальної опорної поверхні, на якій розміщені вертикальна стінова панель та торговельне обладнання. При цьому поворотний пристрій встановлено у вказаному отворі з можливістю обертання навколо осі, яка може збігатись з віссю симетрії, а вертикальна стінова панель жорстко з'єднана з горизонтальною опорною поверхнею. Можливе виконання споруди таким чином, щоб осі були розміщені на відстані одна від одної, але це потребує додаткових пристосувань для перекривання отвору стінової огорожі. Згідно з рішенням, поворотний пристрій може мати рухому вісь обертання, що має вигляд цапфи, встановленої в підшипнику, закріпленому у верхній або нижній частинах отвору стінової огорожі, чи двох цапф, встановлених у підшипниках, закріплених у відповідних верхній та нижній частинах вказаного отвору. Пристрій може бути встановлений на одній або двох нерухомих осях обертання, вмонтованих у верхній" і/або нижній частинах стінового отвору. При цьому підшипник(и) розміщений (розміщені) у відповідних верхній і/ або нижній частинах поворотного пристрою. Виконання пристрою із спиранням на одну точку опору - зверху чи знизу, при необхідності, можливе, але виконання споруди з двома точками опору на стіновий отвір має перевагу. Згідно з рішенням, торговельне обладнання, (залежно від основного призначення споруди) може бути виконано як стіл, або прилавок чи барна стойка у вигляді напівкільця, вигнутого у зовнішньому напрямку до периферії поворотного пристрою та прикріпленого до вертикальної стінової панелі, чи до горизонтальної опорної поверхні, чи до стінової панелі і опорної поверхні разом. З зовнішнього боку стола, прилавка чи барної стойки розміщені на зручній для відвідувачів відстані місця для сидіння. На вертикальній стіновій панелі розміщені полиці-вітрини з товаром. Для зручності, щоб можна було потрапити за барну стойку з приміщення, коли торговельне обладнання розташовано зовні стінової огорожі, у вертикальній 5 10 15 20 25 ЗО 35 40 45 50 55 стіновій панелі передбачено дверний проріз з встановленими у ньому дверима. При цьому, згідно з рішенням, вертикальна стінова панель може мати плоску поверхню, а може бути вигнутою у протилежний від торговельного обладнання бік, що збільшує робочий простір для роботи продавця і розміщення товару. Для уникнення мимовільного обертання, згідно з рішенням, передбачено стопорний засіб, яким може бути будь-який відомий механізм фіксації стінової панелі відносно стінової огорожі, як то скоба, засувка або будь-який стопорний механізм для блокування осі поворотного механізму від обертання, наприклад, храпове колесо. Для укриття від негоди відвідувачів та обладнання, згідно з рішенням, над поворотним пристроєм в верхній частині вертикальної стінової панелі закріплений навісний тент. Тент, залежно від потреби, може бути зйомним або встановленим стаціонарно. Встановлення поворотного пристрою в отворі стінової огорожі з можливістюповороту на кут 360°, а не на 180°, як в прототипі, за лічені хвилини без переобладнання торговельної точки дозволяє перемістити торговельне обладнання з приміщення надвір і навпаки за умови виконання отвору в зовнішній стіні будівлі. Якщо отвір виконано в стіновій огорожі, що відгороджує одне приміщення від іншого, заявлене рішення дає можливість переміщувати обладнання з однієї кімнати до сусідньої. І навпаки, одну кімнату оснащувати різним обладнанням залежно від її призначення у той чи інший проміжок часу. У такому варіанті виконання споруди для роздрібної торгівлі, що містить поворотний пристрій у вигляді вертикальної стінової панелі, який встановлено у отворі стінової огорожі з можливістю його перекривання, згідно з заявленим рішенням, отвір утворено у внутрішній стіні будівлі між двома приміщеннями, поворотний пристрій встановлено в отворі з можливістю обертання, тобто повороту на кут 360° і більше, і виконано у вигляді кругової горизонтальної опорної поверхні, на якій розміщена вертикальна стінова панель, при цьому вісь обертання поворотного пристрою збігається з віссю симетрії, а вертикальна стінова панель жорстко з'єднана з горизонтальною опорною поверхнею, крім того з одного боку стінової панелі на опорній поверхні розташовано роздавальне обладнання їдальні, а з другого боку на 431 опорній поверхні встановлені обладнання кав'ярні чи бару і/або сцена чи подіум. При цьому одне приміщення містить кухонне обладнання, а сусіднє - облаштоване місцями для відпочинку та приймання їжі. Варіант виконання споруди виконаний аналогічно рішенню, описаному вище, тобто має стопорний засіб для фіксації від обертання, дверний проріз з встановленими у ньому дверима, може мати можливість обертання завдяки нерухомо встановленим у отворі підшипникам і рухомим осям, або завдяки закріпленим на поворотному пристрої підшипникам і нерухомо встановленим в отворі осям. Поворотний пристрій при цьому може мати одну точку опирання, розміщену зверху або знизу отвору чи дві точки опирання зверху і знизу отвору. Переважним є виконання з двома точками опирання на стіновий отвір. На фіг. 1 представлено фасад споруди для роздрібної торгівлі з поворотним пристроєм у отворі, виконаному в зовнішній стіні будівлі; на фіг. 2 - переріз А-А на фіг. 1 у стані обслуговування зовні приміщення; на фіг. З - переріз А-А на фіг. 1 з поворотним пристроєм, розміщеним всередині приміщення; на фіг. 4 .вигляд у плані споруди для роздрібної торгівлі з поворотним пристроєм, встановленим у внутрішній стіні будівлі; на фіг. 5 наведене зображення фасаду будівлі з розташованими у ній закладами роздрібної торгівлі, в яких використаний перший варіант заявленого технічного рішення. Як видно з фіг. 1-3 в зовнішній стіновій огорожі 1 споруди виконано отвір, в якому встановлено поворотний пристрій, що складається з горизонтальної опорної поверхні 2 та вертикальної стінової панелі З, поєднаних між собою. Панель 3 має розміри, які забезпечують можливість обертання панелі у отворі, але при цьому щілини між стіною будівлі та панеллю мінімальні. Можливість обертання панелі 3 у отворі забезпечують завдяки оснащенню поворотного пристрою цапфами в його верхній та нижній частинах, встановленими в підшипниках, виконаних у верхній та нижній частинах отвору. Нижня частина отвору може бути розташована на рівні підлоги. Тоді підшипник встановлюють у підлозі. В наведеному прикладі розкрито найбільш прийнятний варіант виконання пристрою, коли вісь обертання поворотного пристрою збігається.з віссю симетрії. Можливі і інші виконання, в яких вісь обертання розташована на відстані від осі симетрії. Але ці виконання вимагають додаткових засобів для закривання стінового 5 10 15 20 25 ЗО 35 40 45 50 S5 8 отвору. У виконанні, наведеному на кресленнях, вертикальна панель є фактично частиною фасадної стіни, яка має можливість обертатись навколо власної осі симетрії. Для здійснення обертального руху в верхній і нижній частинах отвору встановлені підшипники, а у верхній частині вертикальної панелі та знизу горизонтальної опорної поверхні передбачені цапфи, встановлені у відповідні підшипники (підшипники та цапфи на фігурах креслень не показані). Можливе виконання поворотного пристрою, коли підшипники встановлені на рухомій частині споруди, а ос» вмуровані зверху і знизу в отворі. Можливе виконання, при якому обертання здійснюється завдяки одній обертовій парі вісь - підшипник, тобто вісь і відповідний підшипник можуть бути розташовані знизу або зверху поворотного пристрою. Проте, з точки зору надійності, кращим є варіант виконання споруди з двома точками опирання, тобто з двома обертовими парами вісь - підшипник. Для уникнення небажаного обертання поворотного пристрою, споруда забезпечена стопорним засобом (на малюнках креслень не показаний), який являє собою засувку, встановлену на вертикальній панелі 3, яка має можливість входити в скобу на стіні приміщення. Поворотний пристрій споруди оснащений барною стойкою, столом чи прилавком залежно від виду товару, який пропонується відвідувачеві. На фігурах креслень 1-3 представлено кав'ярня-бар, тому зображена барна стойка 4, прикріплена з одного боку до вертикальної панелі 3, а нижньою своєю частиною прикріплена до горизонтальної опорної поверхні 2. При цьому між стіною та стойкою утворено отвір для проходу продавця за стойку. Можливе закріплення стойки тільки до вертикальної панелі або тільки до горизонтальної поверхні залежно від потреби та технічних можливостей. Стойка має у плані форму напівкільця, вигнутого в бік периферії поворотного пристрою. Біля стойки на зручній для відвідувачів відстані встановлено місця 5 для сидіння. Для захисту від сонця чи атмосферних опадів на верхній частині вертикальної панелі над опорною поверхнею може бути встановлено тент 6. Тент 6 може бути закріплений стаціонарно, може бути замінений залежно від умов обслуговування, може бути прикрашений електричними гірляндами чи рекламними щитами. Для проходу з приміщення до барної стойки в вертикальній площині передбачено дверний проріз з дверима 7. У зображеному на кресленнях 431 прикладі вертикальна панель має плоску поверхню. Для збільшення робочого простору продавця за стойкою чи для створення незвичайних зорових ефектів панель З може бути виконана вигнутою всередину приміщення. На боковій поверхні панелі З навішені полиці-вітрини 8 для товару. Поворотний пристрій оснащений обладнанням для підведення електричного струму та водопостачання в обох робочих розташуваннях. Функціонує заявлена споруда таким чином. Розмикають стопорний засіб, вручну чи через механізований пристрій повертають поворотний пристрій на 180°, перемГщуючи таким чином все обладнання з товаром за межі приміщення. Знову фіксують поворотний пристрій від мимовільного обертання тим же стопорним засобом. Підключають електричне освітлення та водопостачання шляхом поєднання за допомогою спеціальних поєднувальних пристроїв з електро- та водомережею споруди. Торговельна споруда готова до роботи зовні приміщення. При цьому всередині приміщення може бути розташована стаціонарна барна стойка з місцями для сидіння, яка обслуговувала б відвідувачів, що бажають придбати товар чи випити кави всередині приміщення. Переміщення торговельного обладнання всередину будівлі досягається аналогічним способом, швидко, легко і без ускладнень. При цьому не тільки зменшена трудомісткість переобладнання, але й зберігається можливість подальшого функціонування торговельної точки всередині приміщення. Тільки в цьому випадку продавець товару заходить за стойку 4 не через двері 7, а через прохід між стойкою 4 та стіною 1. На фіг. 4 наведений варіант виконання споруди, яка містить поворотний пристрій, розташований у отворі стіни 1, що розділяє два приміщення 9 і 10. Поворотний пристрій виконано у вигляді кругової 5 10 15 20 25 ЗО 35 40 45 10 горизонтальної опорної поверхні 2, на якій розміщена вертикальна стінова панель 3. Стінова панель 3 встановлена на діаметрі горизонтальної опорної поверхні і має розміри, що забезпечують обертання панелі у отворі стіни і дозволяють панелі у визначеному положенні перекривати отвір у стіні 1 будівлі. Можливість обертання досягається як у вищеописаному варіанті завдяки обертальній парі вісь-підшипник, встановленій таким же чином, як було описано вище (на фіг. 4 не показана). Обертальний пристрій має стопорний засіб (на фіг. 4 теж не показаний). В вертикальній панелі 3 передбачено дверний проріз з дверима 7. З одного боку панелі 3 розташоване роздаточне обладнання 11 їдальні: марміти перших та других блюд, холодильник і т.ін. З іншого боку вертикальної панелі на горизонтальній опорній поверхні 2 встановлено обладнання 12 кав'ярні та сценічне обладнання 13. Приміщення 9, менше за розмірами, має кухонне обладнання 14 для приготування їжі, приміщення 10 обладнане місцями 15 для відпочинку та приймання їжі: столами та стільцями, кріслами і т.ін. Працює вказана споруда таким чином. Готують їжу в кухонному приміщенні, використовуючи кухонне обладнання. Поворотний пристрій при цьому встановлений у положення, в якому роздаточне обладнання 11 знаходиться у приміщенні 10, вертикальна стінова панель перекриває отвір. Приміщення 10 використовується в даному випадку як їдальня. Ввечері поворотний пристрій переміщують на 180°, у приміщенні 10 з'являється обладнання кав'ярні та сцена з встановленими на ній музичними інструментами, мікрофоном і т.ін. Примішдння 10 працює як заклад для відпочинку. Переобладнання споруди не потребує великих витрат часу і енергії, може бути здійснене швидко і легко без ускладнень. 431 В А-А ФІГ. 2 А-А Фіг. З Q О OJO A П UOaJJ а є і I 1І И 431 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 533 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
