Трансформуєма тентова споруда

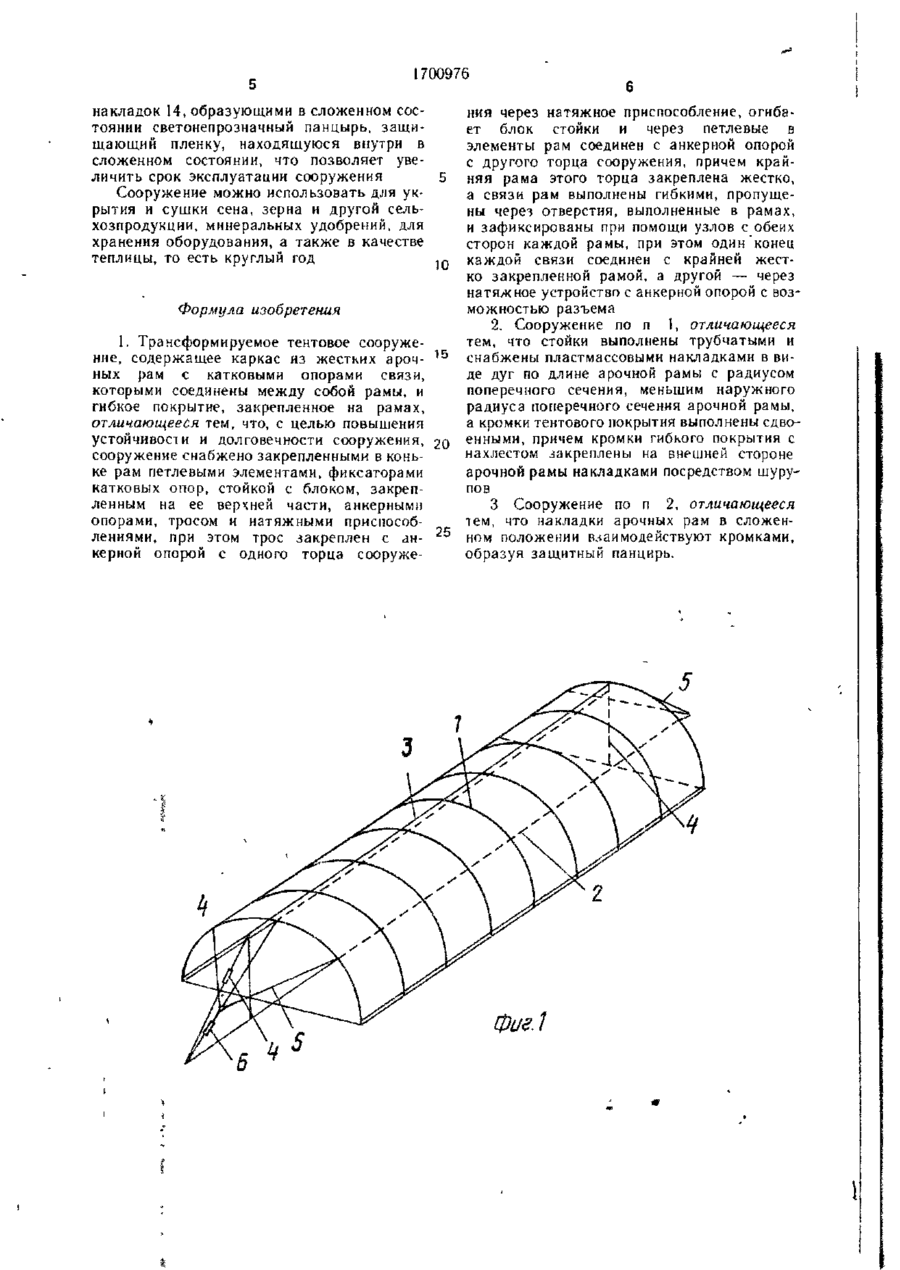

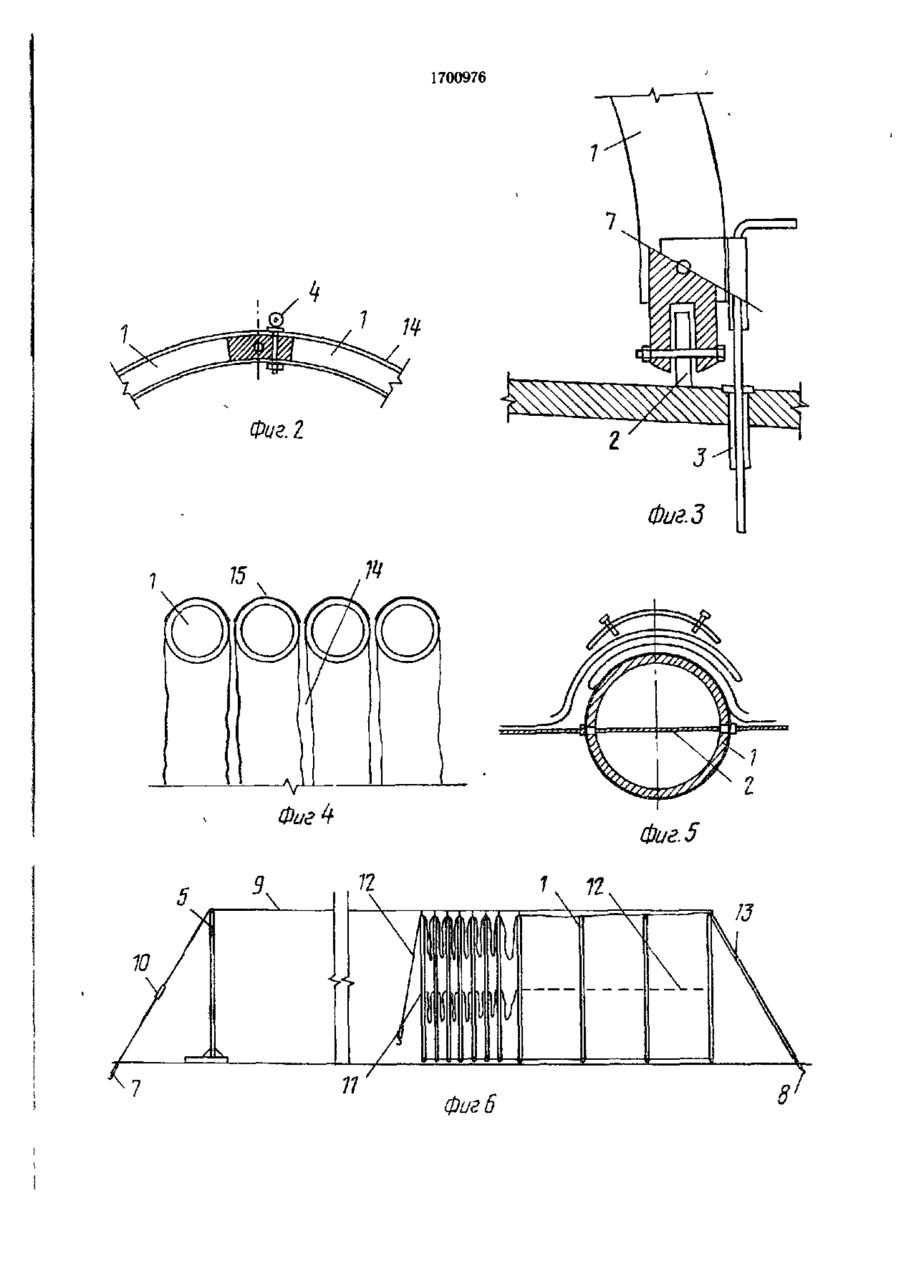

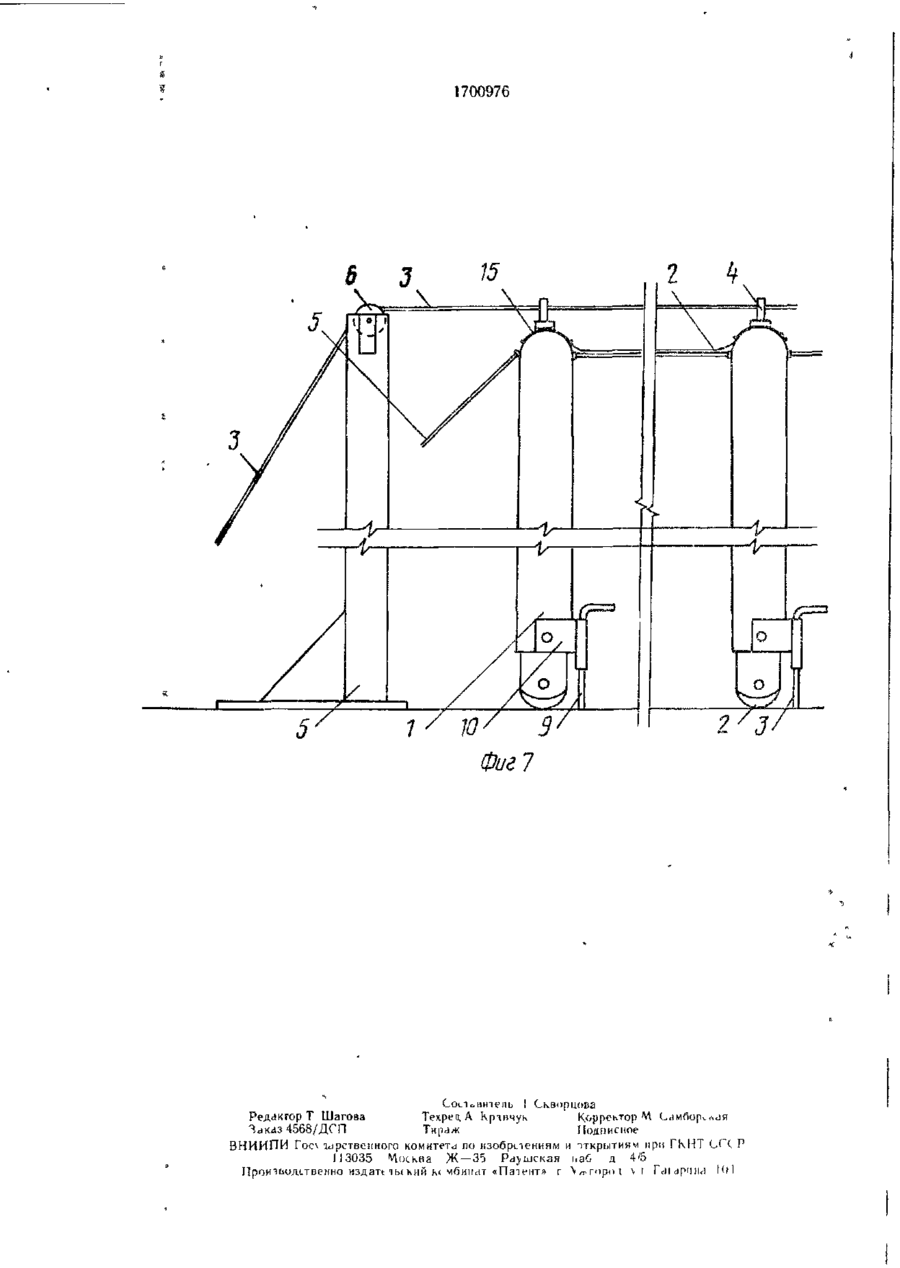

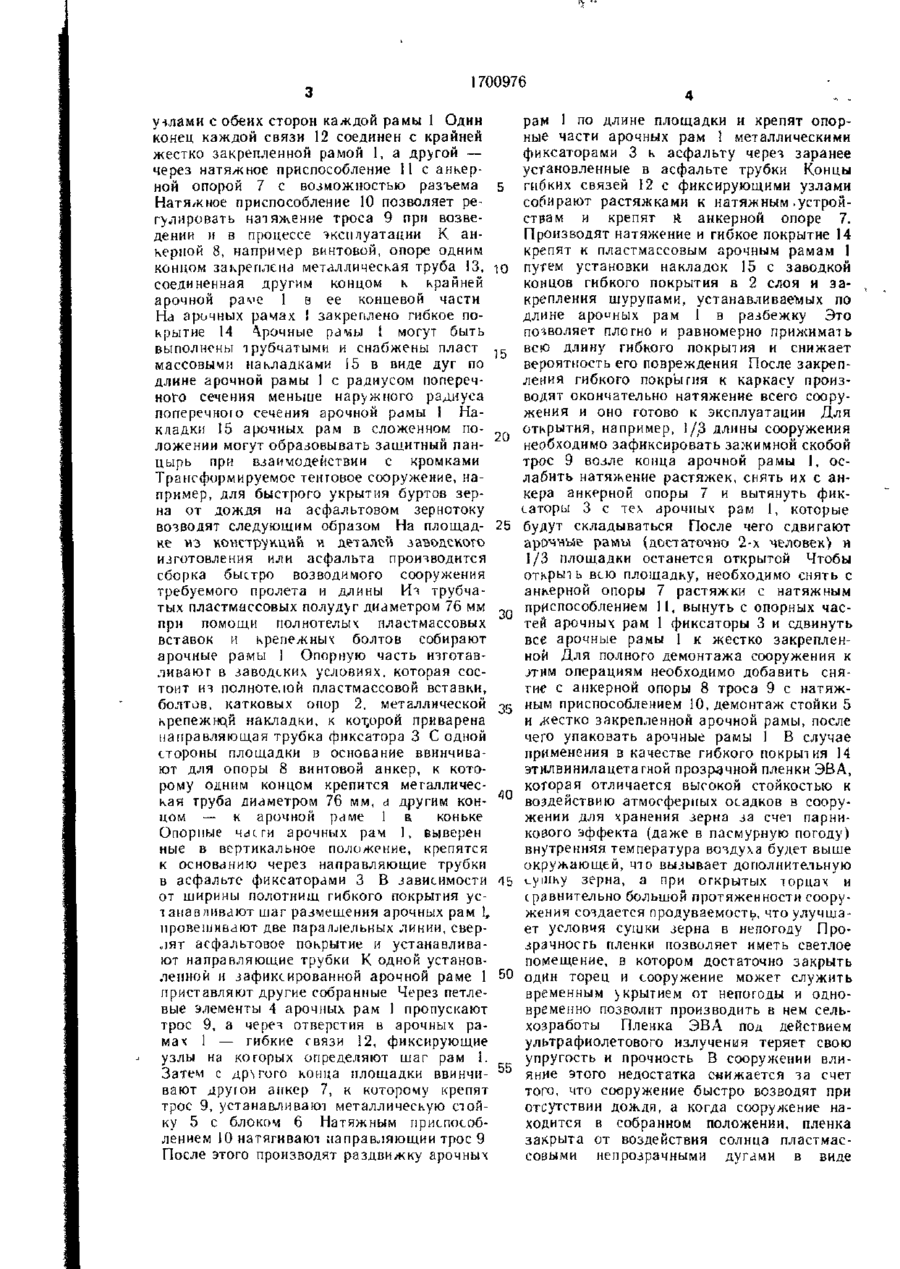

Изобретение относится к строительству и может быть использовано как временное укрытие или теплица. Цель изобретения - повышение устойчивости и долговечности сооружения. Трансформируемое тентовое сооружение содержит каркас из жестких арочных рам 1, имеющих каткозые опоры 2 с фиксаторами 3 и петлевые элементы 6 в коньке рам 1, стойку 5 с блоком 6, трос 9, натяжные приспособления 10, 11, гибкие связи 12, пропущенные через отверстия в рамах I. Трос 9 закреплен на анкерной опоре 7 с одного торца сооружения, соединен с натяжным приспособлением 10. огибает блок 6 стойки 5, пропущен через петлевые элементы рам 1 и соединен с жестко закрепленной рамой ! в торце сооружения и анкери.ж опорой 8. Один конец каждой гибкой связи !2 соединен с крайней жестко закрепленной рамой 1, а другой через натяжное приспособление 11 — с анкерной опорой с воз* мо ж ноет ыо разъема. Арочные рамы I выполнены трубчатыми и имеют пластмассовые накладки в виде дуг но длине арочной рамы 1 с радиусом поперечного сечения, меньшим наружного радиуса поперечного сечения арочной рамы І. Накладки арочных рам в сложенном положении образуют защитный панцирь при взаимодействии с кромками. 2 з. п. ф-лы, 7 ил. О И-юбретение относится к строительству и может быть использовано как временное укрытие или теплица. Цель изобретения — повышение устойчивости и долговечности сооружения На фиг. I изображено трансформируемое тентовое сооружение, общий вид; на фиг. 2 — деталь крепления арочной рамы к тросу; на фиг. 3 — деталь крепления катковок опоры ароччой рамы; на фиг. 4 — деталь примыкания арочной рамы в сложенном положении; на фиг. 5 — деталь крепления к арочным рамам гибкого покрытия; на фиг. 6 — устройство при трансформации, вид спереди; на фиг. 7 — то же, в рабочем положении. 47-91 .," Трансформирующее тентовое сооружение содержит каркас из жестких арочных рам 1, имеющих катковые опоры 2 с фиксаторами 3 и петлевые элементы 4 в конце рам 1, стойку 5 с блоком 6, закрепленным в ее верхней части, анкерные опоры 7, 8, трос 9, натяжные приспособления І0, 11, гибкие связи 12, пропущенные через отверстия, выполненные в рамах 1. Трос 9 закреплен на анкерной опоре 7 с одного торца сооружения, соединен с натяжным приспособлением Ц), огибает блок 6 стойки 5. пропущен через петлевые элементы 4 рам І и соединен с жестко закрепленной рамой 1 в торце сооружения и анкерной опорой 8. Гибкие связи 12 зафиксированы о 1700976 узлами с обеих сторон каждой рамы 1 Один конец каждой связи 12 соединен с крайней жестко закрепленной рамой 1, а другой — через натяжное приспособление II с анкерной опорой 7 с возможностью разъема Натяжное приспособление 10 позволяет регулировать натяжение троса 9 при возведении и в процессе эксплуатации К анкерной 8, например винтовой, опоре одним концом закреплена металлическая труба 13, соединенная другим концом к крайней арочной ра\'е 1 в ее концевой части На арочных рамах ! закреплено гибкое покрытие 14 Прочные рамы І могут быть выполнены трубчатыми и снабжены пласт массовыми накладками 15 в виде дуг по длине арочной рамы 1 с радиусом поперечного сечения меньше наружного радиуса поперечного сечения арочной рамы 1 Накладки 15 арочных рам в сложенном положении могут образовывать защитный панцырь при взаимодействии с кромками Трансформируемое тенговое сооружение, например, для быстрого укрытия буртов зерна от дождя на асфальтовом зерпотоку возводят следующим образом На площадке из конструкций и деталей заводского изготовления или асфальта производится сборка быстро возводимого сооружения требуемого пролета и длины Из трубчатых пластмассовых полудуг диаметром 76 мм при помощи полнотелых пластмассовых вставок и крепежных болтов собирают арочные рамы 1 Опорную часть изготавливают в заводских условиях, которая состоит из полнотелой пластмассовой вставки, болтов, Катковых опор 2, металлической крепежнрй накладки, к которой приварена направляющая трубка фиксатора 3 С одной стороны площадки в основание ввинчивают для опоры 8 винтовой анкер, к которому одним концом крепится металлическая труба диаметром 76 мм, а другим концом — к арочной раме 1 к коньке Опорные чае ги арочных рам 1, выверен ные в вертикальное положение, крепятся к основанию через направляющие трубки в асфальте фиксаторами З В зависимости от ширины полотнищ гибкого покрытия устанавливают шаг размещения арочных рам 1, провешивают две параллельных линии, сверлят асфальтовое покрытие и устанавливают направляющие трубки К одной установленной и зафиксированной арочной раме 1 приставляют другие собранные Через петлевые элементы 4 арочных рам 1 пропускают трос 9, а через отверстия в арочных рамах 1 — гибкие связи 12, фиксирующие узлы на когорых определяют шаг рам 1. Затем с др\того конца площадки ввинчивают другой анкер 7, к которому крепят трос 9, устанавливают металлическую стойку 5 с блоком 6 Натяжным приспособлением 10 натягивают направляющий трос 9 После этого производят раздвижку арочных 25 35 45 50 рам 1 по длине площадки и крепят опорные части арочных рам 1 металлическими фиксаторами 3 к асфальту через заранее установленные в асфальте трубки Концы гибких связей 12 с фиксирующими узлами собирают растяжками к натяжным .устройствам и крепят R анкерной опоре 7. Производят натяжение и гибкое покрытие 14 крепят к пластмассовым арочным рамам 1 путем установки накладок 15 с заводкой концов гибкого покрытия в 2 слоя и закрепления шурупами, устанавливаемых по длине арочных рам 1 в разбежку Это позволяет плотно и равномерно прижимать всю длину гибкого покрытия и снижает вероятность его повреждения После закрепления гибкого покрытия к каркасу производят окончательно натяжение всего сооружения и оно готово к эксплуатации Для открытия, например, 1/Д длины сооружения необходимо зафиксировать зажимной скобой трос 9 возле конца арочной рамы 1, ослабить натяжение растяжек, снять их с анкера анкерной опоры 7 и вытянуть фиксаторы 3 с тех арочных рам 1, которые будут складываться После чего сдвигают арочные рамы (достаточно 2-х человек) и 1/3 площадки останется открытой Чтобы открыть всю площадку, необходимо снять с анкерной опоры 7 растяжки с натяжным приспособлением 11, вынуть с опорных частей арочных рам 1 фиксаторы 3 и сдвинуть все арочные рамы 1 к жестко закрепленной Для полного демонтажа сооружения к JTHM операциям необходимо добавить снятие с анкерной опоры 8 троса 9 с натяжным приспособлением 10, демонтаж стойки 5 и жестко закрепленной арочной рамы, после чего упаковать арочные рамы І В случае применения в качестве гибкого покрытия 14 этилвинилацетагнои прозрачной пленки ЭВА, которая отличается высокой стойкостью к воздействию атмосферных осадков в сооружении для хранения зерна за счет парникозого эффекта (даже в пасмурную погоду) внутренняя температура воздуха будет выше окружающей, что вызывает дополнительную ^уіііку зерна, а при открытых торцах и сравнительно большой протяженности сооружения создается продуваемость, что улучшает условия сушки зерна в непогоду Прозрачность пленки позволяет иметь светлое помещение, в котором достаточно закрыть один торец и сооружение может служить временным >крытием от непогоды и одновременно позволит производить в нем сельхозработы Пленка ЭВА под действием ультрафиолетового излучения теряет свою упругость и прочность В сооружении влияние этого недостатка снижается за счет того, что сооружение быстро возводят при отсутствии дождя, а когда сооружение находится в собранном положении, пленка закрыта от воздействия солнца пластмассовыми непрозрачными дугами в виде 1700976 накладок 14, образующими в сложенном состоянии светонепрозначный панцырь, защищающий пленку, находящуюся внутри в сложенном состоянии, что позволяет увеличить срок эксплуатации сооружения Сооружение можно использовать для укрытия и сушки сена, зерна и другой сельхозпродукции, минеральных удобрений, для хранения оборудования, а также в качестве теплицы, то есть круглый год 10 нкя через натяжное приспособление, огибает блок стойки и через петлевые в элементы рам соединен с анкерной опорой с другого торца сооружения, причем крайняя рама этого торца закреплена жестко, а связи рам выполнены гибкими, пропущены через отверстия, выполненные в рамах, и зафиксированы при помощи узлов с обеих сторон каждой рамы, при этом один конец каждой связи соединен с крайней жестко закрепленной рамой, а другой — через натяжное устройство с анкерной опорой с возможностью разъема Формула изобретения 2. Сооружение по п 1, отличающееся тем, что стойки выполнены трубчатыми и 1. Трансформируемое тентовое сооружение, содержащее каркас из жестких ароч- 1 5 снабжены пластмассовыми накладками в виных рам с Катковыми опорами связи, де дуг по длине арочной рамы с радиусом которыми соединены между собой рамы, и поперечного сечения, меньшим наружного гибкое покрытие, закрепленное на рамах, радиуса поперечного сечения арочной рамы, отличающееся тем, что, с целью повышения а кромки тентового покрытия выполнены сдвоустойчивости и долговечности сооружения, 20 енными, причем кромки гибкого покрытия с сооружение снабжено закрепленными в коньнахлестом закреплены на внешней стороне ке рам петлевыми элементами, фиксаторами арочной рамы накладками посредством шуруКатковых опор, стойкой с блоком, закреппов ленным на ее верхней части, анкерными 3 Сооружение по п 2, отличающееся опорами, тросом и натяжными приспособтем, что накладки арочных рам в сложенлениями, при этом трос закреплен с ан- 25 ном положении взаимодействуют кромками, керной опорой с одного торца сооружеобразуя защитный панцирь. фиг.1 1700976 Фиг. 2 Фиг1* Фиг. 5 П \ 10 п фиг 6 1700976 6 З ! Скворітва Редактор Т Шагова ТехреаА Крчпчук Корректор М Заказ 4568/ДСП Тир^ж Подписное В Н И И П И Гос\ ирственного комитета по изобретениям и тткрытиям при ГКНТ С< С Р 1! 3035 Цосква Ж — 35 Раушская і,аб д 4'5 нздатс ты кий ы чбиисіт «Патент» г \ я-горо і v і Гсіііірші.і 10 1
