Крісло-тренажер
Формула / Реферат
1. Крісло-тренажер, що містить сидіння з пластиною сидіння під ним і закріпленою до неї стійкою, яка встановлена в штатив з п'ятьма ніжками і роликами на кінцях, спинку, що з'єднується з пластиною сидіння за допомогою механізму перманент-контакт із фіксуючою ручкою, і закріпленими до пластини сидіння підлокітниками, який відрізняється тим, що стійка оснащена фіксатором, і принаймні дві ніжки штатива додатково містять вставки з роликами для їхнього подовження, а підлокітники виконані збірними у вигляді верхньої горизонтальної порожньої частини підлокітника з пеналом, передньої, задньої стійки і нижньої горизонтальної частини підлокітника, прикріпленої до пластини сидіння, причому у верхній горизонтальній порожній частині підлокітника, в пеналі закріплений шток з висувною пружиною і рухливою ручкою на кінці, а передня стійка підлокітника виконана складеною із трьох частин, верхня і нижня з яких нерухомо закріплені за допомогою гвинтів до верхньої горизонтальної частини підлокітника і до нижньої горизонтальної частини підлокітника відповідно, а встановлена між ними поворотна ручка виконана у вигляді стержня, що проходить через втулки ковзання, зі стопорними кільцями на кінцях, крім того, у поворотній ручці встановлені дві поворотні пружини, один з кінців кожної з поворотних пружин запресований у поворотній ручці, а другий - у верхній або нижній частинах передньої стійки підлокітника, і в механізмі перманент-контакт виконаний проріз відкидування з кутом 100°, при цьому до пластини сидіння встановлене знімне пристосування для тренування м'язів преса і спини, виконане у вигляді східчастої платформи, передня частина якої кріпиться до пластини сидіння, а задня, з виконаним на ній П-подібним вирізом, виступає за сидіння, і по обох сторонах від П-подібного вирізу, під східчастою платформою, закріплені трубки з вкладишами ковзання, у яких установлений механізм важеля П-подібної форми з рукоятками на кінцях і з торсійними пристроями, по два на кожній з його вертикальних складових, причому верхні торсійні пристрої встановлені з можливістю вигину "вліво-вправо", а нижні - "вперед-назад", і посередині горизонтальної частини механізму важеля, що проходить через трубки, закріплений Т-подібний кронштейн із двома коліщатами на кінцях його горизонтальної складової, вертикальна частина Т-подібного кронштейна встановлена в П-подібний виріз східчастої платформи між трубками, а на спинці крісла-тренажера встановлені вертикально дві напрямні з пружинистими стопорами й отворами для кріплення в них амортизаційного упора, так що відстань між напрямними збігається з відстанню між коліщатами на Т-подібному кронштейні механізму важеля, і, крім того, до нижньої частини пластини сидіння прикріплене пристосування для тренування м'язів ніг, що складається з висувних пластин з торсійним пристроєм, установленим з можливістю вигину "вліво-вправо", а на кінцях висувних пластин закріплені прямокутні вушка з затискними гвинтами, у які встановлені упори для ніг, у вигляді регульованого по висоті прямокутного стержня, на якому закріплені з'єднані між собою скоби для стискання і розтискання ніг, і між висувними пластинами встановлена пластина жорсткості, крім того, на спинці крісла-тренажера встановлений знімний регульований по висоті кронштейн із двома торсійними пристроями, нижній з яких з можливістю вигину "вліво-вправо", а верхній - "вперед-назад", із закріпленим на ньому підголівником, виконаним з однієї сторони у вигляді м'якої подушки, а з іншого - у вигляді П-подібного валика з кріпильними ременями.
2. Крісло-тренажер по п. 1, який відрізняється тим, що на підлокітнику може бути встановлений ручний еспандер.
3. Крісло-тренажер по п. 1, який відрізняється тим, що на підлокітнику може бути встановлений динамометр з оглядовим екраном.
4. Крісло-тренажер по п. 1, який відрізняється тим, що в пристосуванні для тренування м'язів ніг може бути встановлений динамометр для вимірювання сили м'язів ніг.
Текст

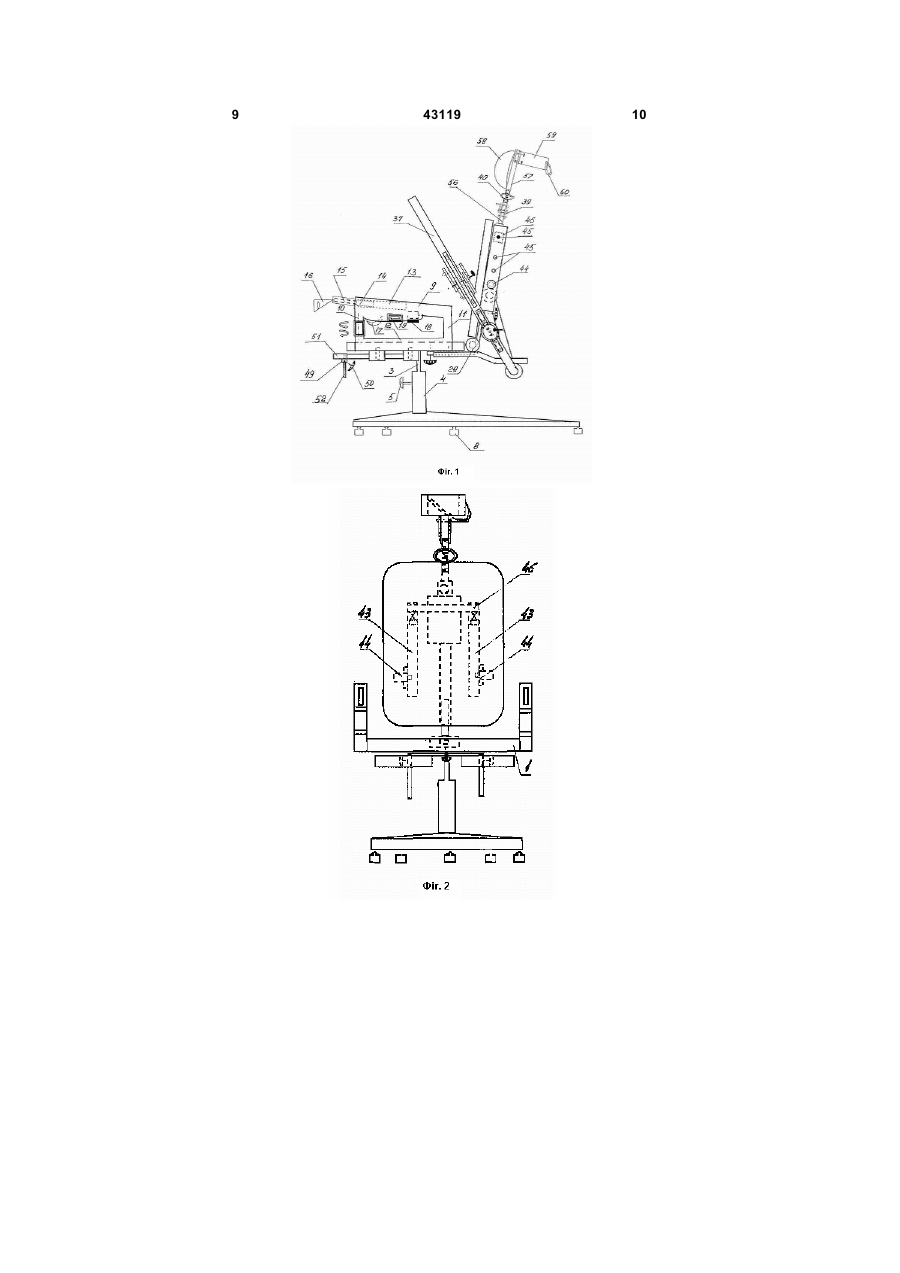

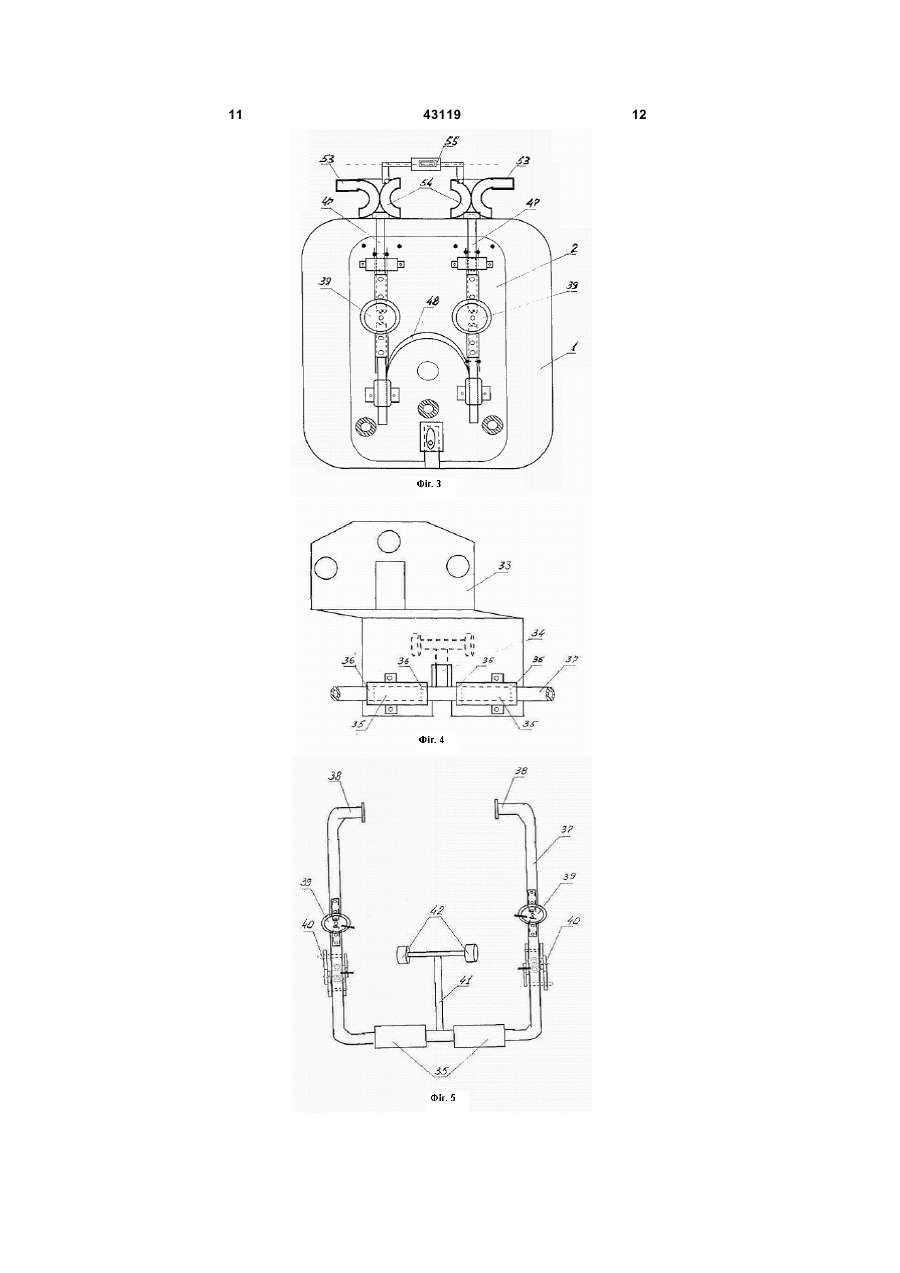

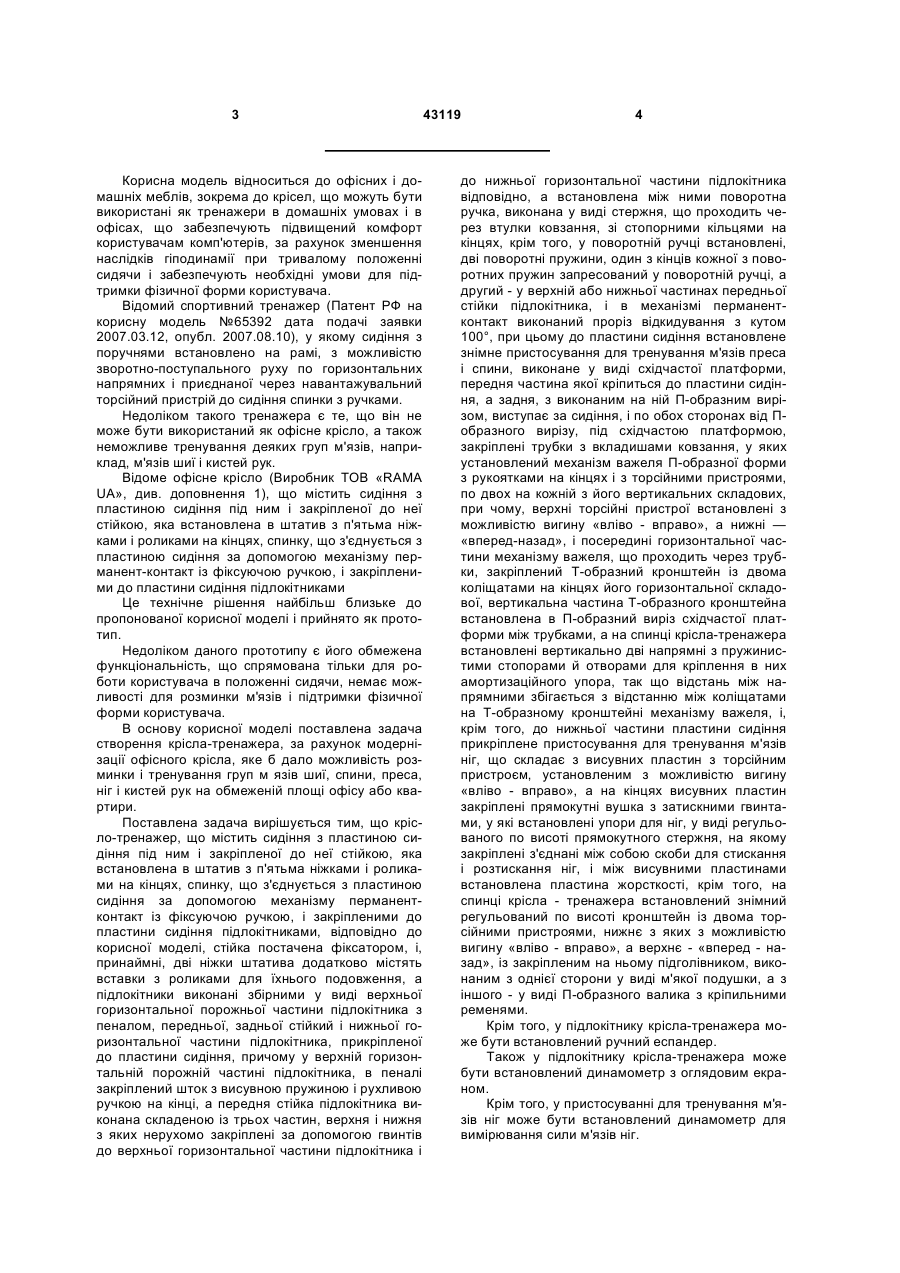

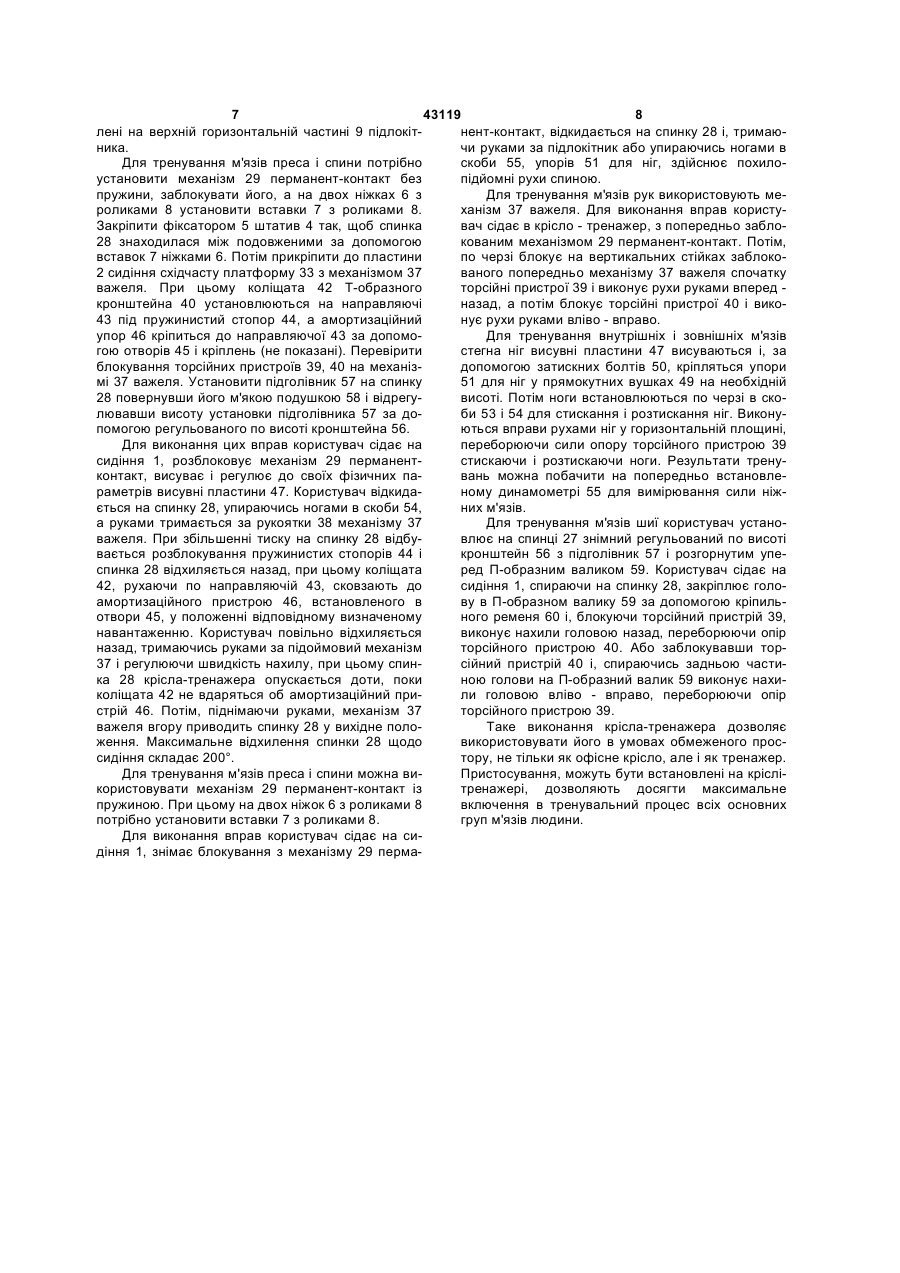

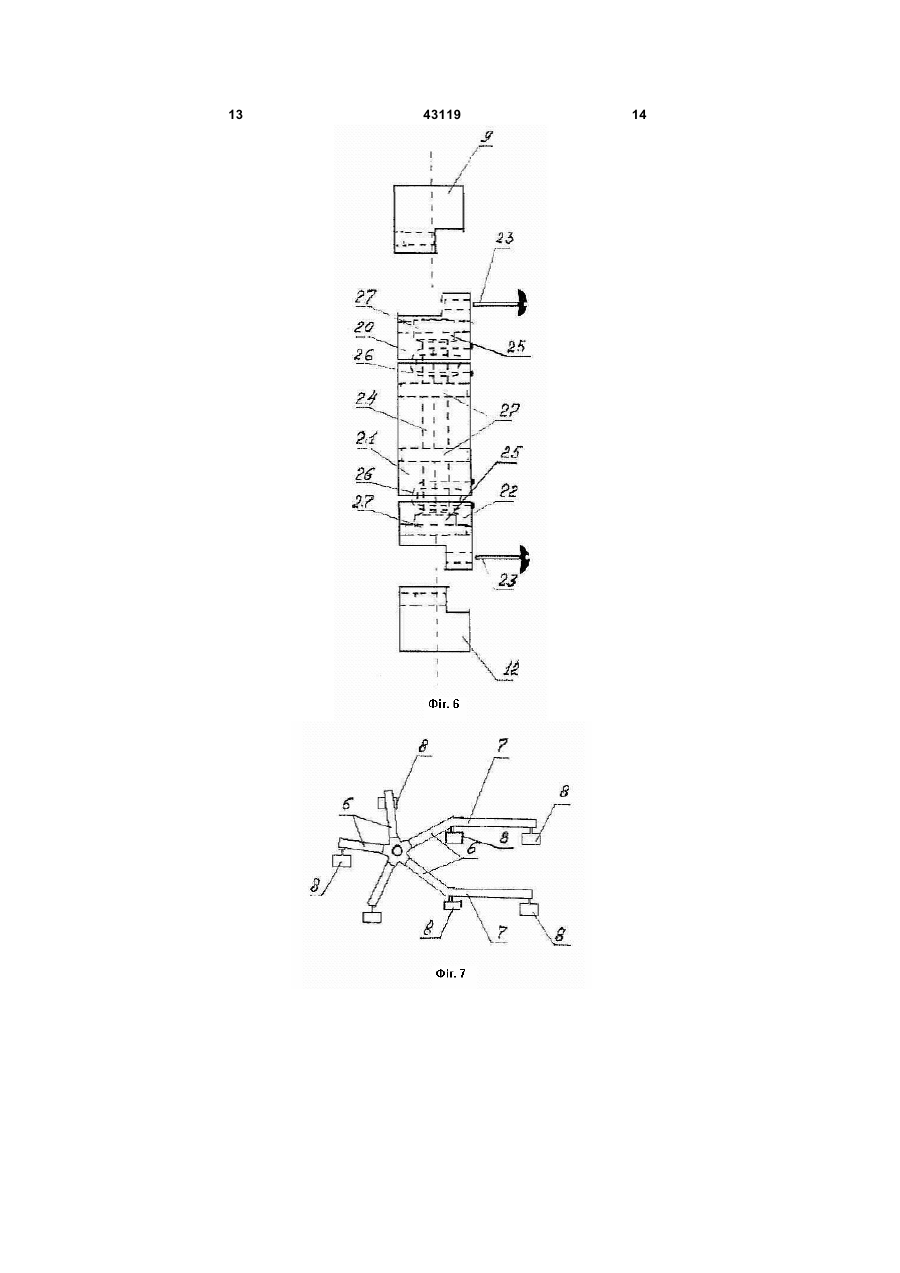

1. Крісло-тренажер, що містить сидіння з пластиною сидіння під ним і закріпленою до неї стійкою, яка встановлена в штатив з п'ятьма ніжками і роликами на кінцях, спинку, що з'єднується з пластиною сидіння за допомогою механізму перманент-контакт із фіксуючою ручкою, і закріпленими до пластини сидіння підлокітниками, який відрізняється тим, що стійка оснащена фіксатором, і принаймні дві ніжки штатива додатково містять вставки з роликами для їхнього подовження, а підлокітники виконані збірними у вигляді верхньої горизонтальної порожньої частини підлокітника з пеналом, передньої, задньої стійки і нижньої горизонтальної частини підлокітника, прикріпленої до пластини сидіння, причому у верхній горизонтальній порожній частині підлокітника, в пеналі закріплений шток з висувною пружиною і рухливою ручкою на кінці, а передня стійка підлокітника виконана складеною із трьох частин, верхня і нижня з яких нерухомо закріплені за допомогою гвинтів до верхньої горизонтальної частини підлокітника і до нижньої горизонтальної частини підлокітника відповідно, а встановлена між ними поворотна ручка виконана у вигляді стержня, що проходить через втулки ковзання, зі стопорними кільцями на кінцях, крім того, у поворотній ручці встановлені дві поворотні пружини, один з кінців кожної з поворотних пружин запресований у поворотній ручці, а другий - у верхній або нижній частинах передньої стійки підлокітника, і в механізмі перманент-контакт виконаний проріз відкидування з кутом 100°, при цьому до пластини сидіння встановлене знімне пристосування для тренування м'язів преса і спини, виконане у вигляді східчастої платформи, передня частина якої кріпиться до пластини сидіння, а задня, з виконаним на ній Пподібним вирізом, виступає за сидіння, і по обох сторонах від П-подібного вирізу, під східчастою платформою, закріплені трубки з вкладишами ковзання, у яких установлений механізм важеля П 2 (19) 1 3 Корисна модель відноситься до офісних і домашніх меблів, зокрема до крісел, що можуть бути використані як тренажери в домашніх умовах і в офісах, що забезпечують підвищений комфорт користувачам комп'ютерів, за рахунок зменшення наслідків гіподинамії при тривалому положенні сидячи і забезпечують необхідні умови для підтримки фізичної форми користувача. Відомий спортивний тренажер (Патент РФ на корисну модель №65392 дата подачі заявки 2007.03.12, опубл. 2007.08.10), у якому сидіння з поручнями встановлено на рамі, з можливістю зворотно-поступального руху по горизонтальних напрямних і приєднаної через навантажувальний торсійний пристрій до сидіння спинки з ручками. Недоліком такого тренажера є те, що він не може бути використаний як офісне крісло, а також неможливе тренування деяких груп м'язів, наприклад, м'язів шиї і кистей рук. Відоме офісне крісло (Виробник ТОВ «RAMA UA», див. доповнення 1), що містить сидіння з пластиною сидіння під ним і закріпленої до неї стійкою, яка встановлена в штатив з п'ятьма ніжками і роликами на кінцях, спинку, що з'єднується з пластиною сидіння за допомогою механізму перманент-контакт із фіксуючою ручкою, і закріпленими до пластини сидіння підлокітниками Це технічне рішення найбільш близьке до пропонованої корисної моделі і прийнято як прототип. Недоліком даного прототипу є його обмежена функціональність, що спрямована тільки для роботи користувача в положенні сидячи, немає можливості для розминки м'язів і підтримки фізичної форми користувача. В основу корисної моделі поставлена задача створення крісла-тренажера, за рахунок модернізації офісного крісла, яке б дало можливість розминки і тренування груп м язів шиї, спини, преса, ніг і кистей рук на обмеженій площі офісу або квартири. Поставлена задача вирішується тим, що крісло-тренажер, що містить сидіння з пластиною сидіння під ним і закріпленої до неї стійкою, яка встановлена в штатив з п'ятьма ніжками і роликами на кінцях, спинку, що з'єднується з пластиною сидіння за допомогою механізму перманентконтакт із фіксуючою ручкою, і закріпленими до пластини сидіння підлокітниками, відповідно до корисної моделі, стійка постачена фіксатором, і, принаймні, дві ніжки штатива додатково містять вставки з роликами для їхнього подовження, а підлокітники виконані збірними у виді верхньої горизонтальної порожньої частини підлокітника з пеналом, передньої, задньої стійкий і нижньої горизонтальної частини підлокітника, прикріпленої до пластини сидіння, причому у верхній горизонтальній порожній частині підлокітника, в пеналі закріплений шток з висувною пружиною і рухливою ручкою на кінці, а передня стійка підлокітника виконана складеною із трьох частин, верхня і нижня з яких нерухомо закріплені за допомогою гвинтів до верхньої горизонтальної частини підлокітника і 43119 4 до нижньої горизонтальної частини підлокітника відповідно, а встановлена між ними поворотна ручка, виконана у виді стержня, що проходить через втулки ковзання, зі стопорними кільцями на кінцях, крім того, у поворотній ручці встановлені, дві поворотні пружини, один з кінців кожної з поворотних пружин запресований у поворотній ручці, а другий - у верхній або нижньої частинах передньої стійки підлокітника, і в механізмі перманентконтакт виконаний проріз відкидування з кутом 100°, при цьому до пластини сидіння встановлене знімне пристосування для тренування м'язів преса і спини, виконане у виді східчастої платформи, передня частина якої кріпиться до пластини сидіння, а задня, з виконаним на ній П-образним вирізом, виступає за сидіння, і по обох сторонах від Побразного вирізу, під східчастою платформою, закріплені трубки з вкладишами ковзання, у яких установлений механізм важеля П-образної форми з рукоятками на кінцях і з торсійними пристроями, по двох на кожній з його вертикальних складових, при чому, верхні торсійні пристрої встановлені з можливістю вигину «вліво - вправо», а нижні — «вперед-назад», і посередині горизонтальної частини механізму важеля, що проходить через трубки, закріплений Т-образний кронштейн із двома коліщатами на кінцях його горизонтальної складової, вертикальна частина Т-образного кронштейна встановлена в П-образний виріз східчастої платформи між трубками, а на спинці крісла-тренажера встановлені вертикально дві напрямні з пружинистими стопорами й отворами для кріплення в них амортизаційного упора, так що відстань між напрямними збігається з відстанню між коліщатами на Т-образному кронштейні механізму важеля, і, крім того, до нижньої частини пластини сидіння прикріплене пристосування для тренування м'язів ніг, що складає з висувних пластин з торсійним пристроєм, установленим з можливістю вигину «вліво - вправо», а на кінцях висувних пластин закріплені прямокутні вушка з затискними гвинтами, у які встановлені упори для ніг, у виді регульованого по висоті прямокутного стержня, на якому закріплені з'єднані між собою скоби для стискання і розтискання ніг, і між висувними пластинами встановлена пластина жорсткості, крім того, на спинці крісла - тренажера встановлений знімний регульований по висоті кронштейн із двома торсійними пристроями, нижнє з яких з можливістю вигину «вліво - вправо», а верхнє - «вперед - назад», із закріпленим на ньому підголівником, виконаним з однієї сторони у виді м'якої подушки, а з іншого - у виді П-образного валика з кріпильними ременями. Крім того, у підлокітнику крісла-тренажера може бути встановлений ручний еспандер. Також у підлокітнику крісла-тренажера може бути встановлений динамометр з оглядовим екраном. Крім того, у пристосуванні для тренування м'язів ніг може бути встановлений динамометр для вимірювання сили м'язів ніг. 5 43119 6 Запропонована конструкція крісла-тренажера, із вкладишами ковзання 36 усередині. У трубках у якій передбачені нескладні у виконанні стаціона35 розташований механізм 37 важеля П-образної рні або знімні пристосування, дозволяє використоформи з рукоятками 38 на кінцях (Фіг.5). На вертивувати його не тільки, як офісне крісло для роботи кальних частинах механізму 37 важеля знаходятьза робочим столом або за комп'ютером, але і, пісся по два торсійних пристрої 39 і 40, що працюють ля невеликої модернізації, як тренажер для розна вигин, при цьому перші на вигин «вліво - впраминки і тренування основних груп м'язів у домашво», а другі на вигин «вперед - назад» відповідно. ній обстановці або на робочому місці. Посередині горизонтальної частини механізму 37 Суть пропонованої корисної моделі пояснюважеля, під кутом 10-30° до вертикальних складоється на кресленнях. Фіг.1 - вид збоку кріславої механізму 37 важеля, закріплений Т-образний тренажера, Фіг.2 - вид зпереду крісла-тренажера, кронштейн 41 із двома коліщатами 42 на кінцях Фіг.3 - вид сидіння знизу, Фіг.4 - ескіз східчастої його горизонтальної складової, а його вертикальна платформи, Фіг.5 - підоймовий механізм, Фіг.6 частина встановлена в П-образний виріз 34 східескіз передньої стійки поручня, Фіг.7 - ескіз підголічастої платформи 33. На спинці 28 (Фіг.1, Фіг.2) вника, Фіг.8 - ескіз механізму перманент-контакт, вертикально закріплені, на відстані розташування Фіг.9 - ескіз штатива з ніжками. коліщат 42 Т-образного кронштейна 41, дві напраКрісло-тренажер (Фіг.1, Фіг.9) містить сидіння 1 вляючі 43. На кожній з направляючих 43 установіз пластиною 2 сидіння, до якої закріплена стійка 3, лений пружинистий стопор 44 для фіксації Тщо встановлена в штатив 4 з фіксатором 5 і п'ятьобразного кронштейна 41 у стаціонарному полома ніжками 6, дві з яких можуть подовжуватися за женні і виконані отвори 45 для кріплення амортидопомогою вставок 7. До ніжок 6 і вставок 7 кріпзаційного упора 46. У цьому випадку механізм 29 ляться ролики 8. перманент-контакт встановлений без пружини. До пластини 2 сидіння прикріплені два підлокіДо нижньої частини пластини 2 сидіння закріптники, у виді верхньої горизонтальної порожньої лене пристосування для тренування м'язів ніг частини 9, передньої стійки 10, задньої стійки 11 і (Фіг.1, Фіг.3), що складається з двох висувних планижньої горизонтальної частини 12, прикріпленої стин 47 з торсійним пристроєм 39. Між висувними до пластини 2 сидіння. У верхній горизонтальній пластинами 47 установлена пластина 48 жорсткопорожній частині 9 установлений пенал 13, у якості. На кінцях висувних пластин 47 закріплені пряму закріплений шток 14 з висувною пружиною 15 і мокутні вушка 49 із затискними гвинтами 50, у які з рухливою ручкою 16 на кінці. Висувна пружина встановлені упори 51 для ніг, у виді прямокутного 15 з рухливою ручкою 16, у разі потреби, можуть стержня 52 прикріплених до нього, з'єднаних між бути заховані в пенал 13. У верхній горизонтальній собою скоб 53 і 54 для стискання і розтискання ніг частині 9 встановлені ручні еспандери 17 і динавідповідно. Установка упорів 51 для ніг може регумометр 18 з оглядовим екраном 19. Передні стійки люватися по висоті. Між упорами 51 для ніг може 10 підлокітника складаються з трьох частин (Фіг.6): бути встановлений динамометр 55 для визначення верхньої частини 20, нижньої частини 22 і повором'язової сили ніг. тної ручки 21, що знаходиться між ними. Верхня На спинці 28 також установлений знімний речастина 20 і нижня частина 22 нерухомо прикріпгульований по висоті кронштейн 56 із двома торлені за допомогою гвинтів 23 до верхньої горизонсійними пристроями 39 і 40. На знімному регульотальної частини 9 і нижньої горизонтальної частиваному по висоті кронштейні 56, закріплений ни 12 підлокітника відповідно. У верхню частину 20 підголівник 57 (Фіг.7), виконаний з однієї сторони у і нижню частину 22 закріплений стержень 24, що виді м'якої подушки 58, а з іншого боку - у виді Пзнаходиться на осі передньої стійки 10, зі стопоробразного валика 59, з м'якою оббивкою і з кріпиними кільцями 25 на кінцях. У поворотній ручці 21 льними ременями 60. установлені на одній осі зі стержнем 24 дві повоВикористання крісла-тренажера, для тренуротні пружини 26, при чому один з кінців кожної вання і розминки м'язів здійснюється в такий споповоротної пружини 26 запресований у поворотну сіб. Зборку крісла - тренажера проводять у залежручку 21, а інший у верхню частину 20 або нижню ності від потреби тренування якої-небудь групи частину 22 передньої стійки 10. Стрижень 24 пром'язів. ходить через втулки 27, що встановлені в стійці Для виконання тренування кистей рук корис10. тувач використовує ручні еспандери 17, встановСидіння 1 (Фіг.1) з'єднано зі спинкою 28 за долені у верхній горизонтальній частині 9 підлокітнипомогою механізму 29 перманент-контакт (із прука, стискаючи і розтискаючи його. Тренування жиною або без неї) з фіксуючою ручкою 30, що кистьових суглобів також можна робити за допокріпиться до пластини 2 сидіння (Фіг.8). У механізмогою поворотної ручки 22. При цьому користувач мі 29 перманент-контакт, у кронштейні сидіння 31 робить рухи вліво - вправо навколо осі стержня 24, виконаний проріз 32 відкидання з кутом 100°. Крім переборюючи опір поворотних пружин 26. того, до прикріпленого до нижньої частини сидіння Для тренування м'язів рук користувач, сидячи 1 пластині 2 сидіння (Фіг.3), закріплене знімне прив кріслі - тренажері, може використовувати рухлистосування для тренування м'язів преса і спини ву ручку 16, закріплену на висувній пружині 15. (Фіг.1, Фіг.4), виконане у виді східчастої платфорДля цього користувач витягає з піеналу 13 рухливу ми 33, передня частина якої кріпиться до пластини ручку 16 і, переборюючи зусилля висувної пружи2 сидіння, а задня частина виступає за сидіння 1. ни 15, робить рухи руками в горизонтальній або На задній частині східчастої платформи 33 виковертикальній площині. наний П-образний виріз 34, а під нею, по обох стоРезультати тренування можна побачити на рін від П-образного вирізу 34, закріплені трубки 35 оглядовому екрані 19 динамометрів 18, що закріп 7 43119 8 лені на верхній горизонтальній частині 9 підлокітнент-контакт, відкидається на спинку 28 і, тримаюника. чи руками за підлокітник або упираючись ногами в Для тренування м'язів преса і спини потрібно скоби 55, упорів 51 для ніг, здійснює похилоустановити механізм 29 перманент-контакт без підйомні рухи спиною. пружини, заблокувати його, а на двох ніжках 6 з Для тренування м'язів рук використовують мероликами 8 установити вставки 7 з роликами 8. ханізм 37 важеля. Для виконання вправ користуЗакріпити фіксатором 5 штатив 4 так, щоб спинка вач сідає в крісло - тренажер, з попередньо забло28 знаходилася між подовженими за допомогою кованим механізмом 29 перманент-контакт. Потім, вставок 7 ніжками 6. Потім прикріпити до пластини по черзі блокує на вертикальних стійках заблоко2 сидіння східчасту платформу 33 з механізмом 37 ваного попередньо механізму 37 важеля спочатку важеля. При цьому коліщата 42 Т-образного торсійні пристрої 39 і виконує рухи руками вперед кронштейна 40 установлюються на направляючі назад, а потім блокує торсійні пристрої 40 і вико43 під пружинистий стопор 44, а амортизаційний нує рухи руками вліво - вправо. упор 46 кріпиться до направляючої 43 за допомоДля тренування внутрішніх і зовнішніх м'язів гою отворів 45 і кріплень (не показані). Перевірити стегна ніг висувні пластини 47 висуваються і, за блокування торсійних пристроїв 39, 40 на механіздопомогою затискних болтів 50, кріпляться упори мі 37 важеля. Установити підголівник 57 на спинку 51 для ніг у прямокутних вушках 49 на необхідній 28 повернувши його м'якою подушкою 58 і відрегувисоті. Потім ноги встановлюються по черзі в сколювавши висоту установки підголівника 57 за доби 53 і 54 для стискання і розтискання ніг. Виконупомогою регульованого по висоті кронштейна 56. ються вправи рухами ніг у горизонтальній площині, Для виконання цих вправ користувач сідає на переборюючи сили опору торсійного пристрою 39 сидіння 1, розблоковує механізм 29 перманентстискаючи і розтискаючи ноги. Результати тренуконтакт, висуває і регулює до своїх фізичних павань можна побачити на попередньо встановлераметрів висувні пластини 47. Користувач відкиданому динамометрі 55 для вимірювання сили ніжється на спинку 28, упираючись ногами в скоби 54, них м'язів. а руками тримається за рукоятки 38 механізму 37 Для тренування м'язів шиї користувач установажеля. При збільшенні тиску на спинку 28 відбувлює на спинці 27 знімний регульований по висоті вається розблокування пружинистих стопорів 44 і кронштейн 56 з підголівник 57 і розгорнутим упеспинка 28 відхиляється назад, при цьому коліщата ред П-образним валиком 59. Користувач сідає на 42, рухаючи по направляючій 43, сковзають до сидіння 1, спираючи на спинку 28, закріплює голоамортизаційного пристрою 46, встановленого в ву в П-образном валику 59 за допомогою кріпильотвори 45, у положенні відповідному визначеному ного ременя 60 і, блокуючи торсійний пристрій 39, навантаженню. Користувач повільно відхиляється виконує нахили головою назад, переборюючи опір назад, тримаючись руками за підоймовий механізм торсійного пристрою 40. Або заблокувавши тор37 і регулюючи швидкість нахилу, при цьому спинсійний пристрій 40 і, спираючись задньою частика 28 крісла-тренажера опускається доти, поки ною голови на П-образний валик 59 виконує нахиколіщата 42 не вдаряться об амортизаційний прили головою вліво - вправо, переборюючи опір стрій 46. Потім, піднімаючи руками, механізм 37 торсійного пристрою 39. важеля вгору приводить спинку 28 у вихідне полоТаке виконання крісла-тренажера дозволяє ження. Максимальне відхилення спинки 28 щодо використовувати його в умовах обмеженого проссидіння складає 200°. тору, не тільки як офісне крісло, але і як тренажер. Для тренування м'язів преса і спини можна виПристосування, можуть бути встановлені на кріслікористовувати механізм 29 перманент-контакт із тренажері, дозволяють досягти максимальне пружиною. При цьому на двох ніжок 6 з роликами 8 включення в тренувальний процес всіх основних потрібно установити вставки 7 з роликами 8. груп м'язів людини. Для виконання вправ користувач сідає на сидіння 1, знімає блокування з механізму 29 перма 9 43119 10 11 43119 12 13 43119 14 15 Комп’ютерна верстка Л. Купенко 43119 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTraining arm-chair
Автори англійськоюKaramyshev Oleksandr Mykolaiovych
Назва патенту російськоюКресло-тренажер
Автори російськоюКарамышев Александр Николаевич
МПК / Мітки
МПК: A47C 1/00, A63B 21/00
Мітки: крісло-тренажер
