Тренажер для фізичної підготовки

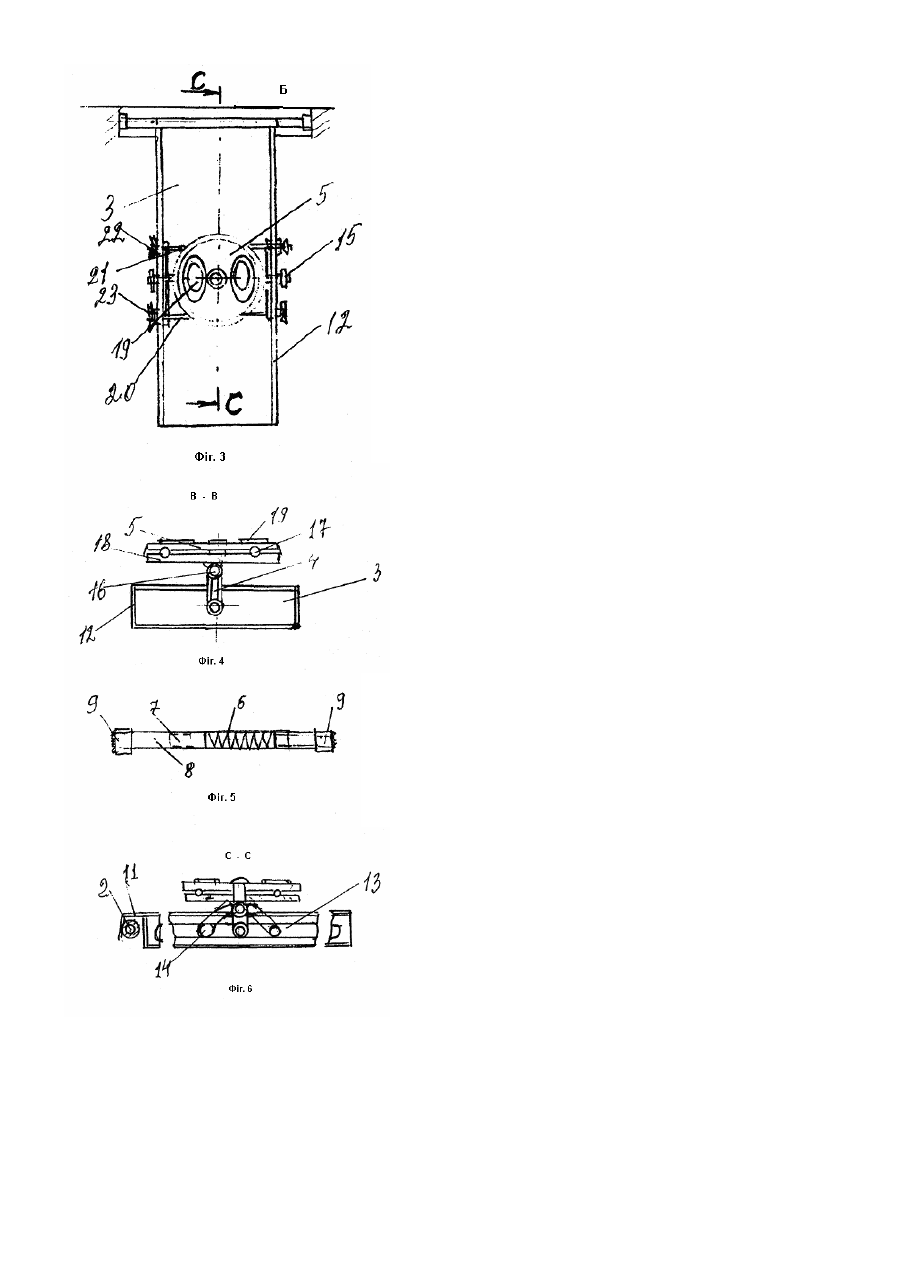

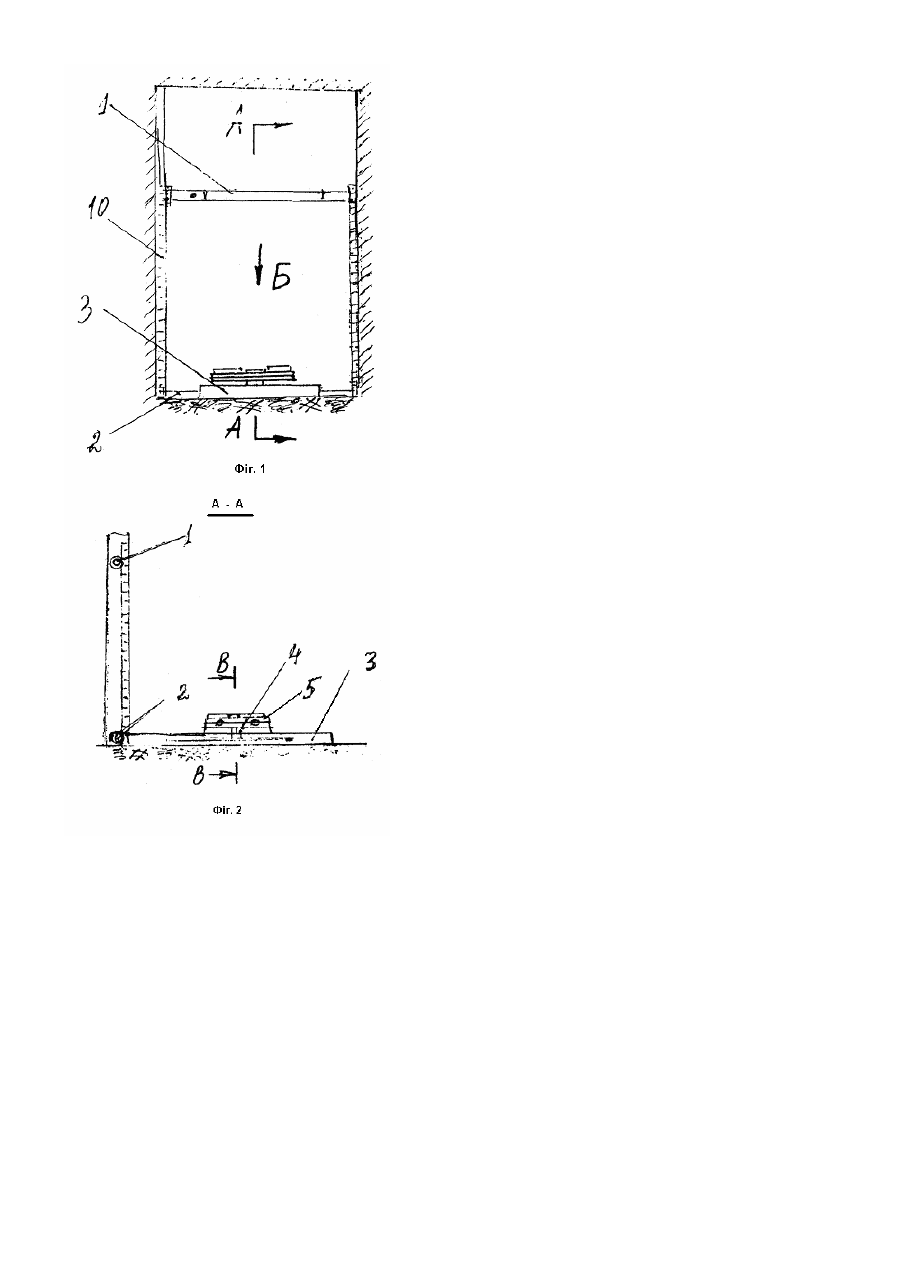

Корисна модель відноситься до спортивного інвентарю, зокрема до пристроїв, які сприяють досконалості фізичної підготовки спортсменів, особливо до пристроїв, що зміцнюють м'язи верхнього плечового поясу і тулубу. Відомий тренажер для тренування м'язів і розробки суглобів, який складається з рами, навантажувальних елементів і вузла з'єднання, що містить вертикальні напрямні, щільно укріплені на рамі [див. патент України №44324, МПК 7 А63В21/00,2002]. Недоліком такого тренажера є значні розміри й складність його виготовлення, значна вага рами, що обмежує кількість вправ, які можливо виконувати на ньому. Відомий пристрій для тренування м'язів рук, зміцнення хребта і формування необхідної статури людини. Цей пристрій складається з основи, до якої прикріплені дві вертикальні стійки, які з'єднані між собою у верхній частині перекладиною, що пересувається за висотою. На стійках розташована пересувна опора з прив'язними ременями [див. Юркевич Т.П. и др. Применение технических средств в обучении и тренировке спортсменов. г.Минск. Полымя, 1987, с.92 рис.91; першоджерело - міжнародна заявка W080/01540;Publ. 07.08.80]. Цей тренажер має обмежені функціональні можливості, тобто на ньому можливо вдосконалювати обмежену кількість вправ, а також значна вага основи робить його незручним. Відомий тренажер для фізичної підготовки, що складається з основи, до якої прикріплені дві вертикальні стійки з приєднаними до них пересувними перекладинами [див. деклараційний патент України на винахід №66078А, МПК 7 А63В21/00, 2004]. Такий тренажер має дві перекладини, основу у вигляді Н-подібної форми і до й поперечини щільно прикріплена дошка з пересувним сидінням, при цьому пересувні перекладини фіксуються за висотою гвинтовими затискувачами. Недосконалість такого тренажеру полягає в великій вазі основи, неможливості перенесення тренажеру та значної площини його розміщення особливо в індивідуальних приміщеннях. За більшістю основних спільних суттєви х ознак вищезгаданий тренажер прийнятий автором як найближчий аналог, тобто прототип, що має основні складові частини: горизонтальні пересувні перекладини та пересувне сидіння, що розташоване у пазах дошки, яка зв'язана з Н-подібною основою. В основу нової конструкції пропонованого тренажера покладене удосконалення тренажера завдяки спрощенню його конструкції і утворенню нової конструкції, тобто розміщення у дверному пройомі тренажера з іншим кріпленням горизонтальних поперечин, а також можливість розбірного тренажера, що має кріплення до стінки дверного прорізу. Новою суттєвою ознакою пропонованого тренажера є нова конструкція перекладини, яка розташована у дверному прорізі і виконана з труби, в середині якої з одного боку розташована пружина, яку можливо стиснути, а з другого боку труби приєднана на різьбі деяка невеличка частина іншої труби. На кінцях перекладини закріплені амортизатори, які натискаються на дверний проріз. Крім верхньої перекладини у підлозі розташована нижня перекладина, яка утримує горизонтальну дошку, на поверхні якої розташована пересувна основа. На основі на осі закріплений обертальний диск, який виконує роль упору, а також застосовується при виконані фізичних вправ, пов'язаних з обертанням тулуба та розвитком м'язів. Для однакового розташування перекладини у горизонталі та однакового опускання її на обидві боки дверного прорізу нанесені риски лінійки. Така конструкція тренажера дозволяє спростити його та виконати розбірним і зручним при виконанні різноманітних фізичних вправ. Для пояснення конструкції пропонованого тренажера наведені креслення, де: на фіг.1 зображений загальний вигляд тренажера у дверному прорізі, на фіг.2 - вигляд збоку на тренажер; на фіг.3 - вигляд зверху, де показана дошка, на якій розташовано обертальний диск; на фіг.4 - розріз по В-В фіг.3, на якій зображене розташування основи з диском; на фіг.6 - розташування основи з диском у пазах дошки. Пропонований тренажер для фізичної підготовки складається з двох перекладин: верхньої 1 і нижньої 2. До нижньої перекладини 2 приєднана горизонтальна дошка 3, на якій розташована основа 4 з обертальним диском 5. Перекладина 2 виконана у ви гляді труби з трьох частин, в середині якої розташована пружина б, що притискується внутрішнім затискувачем 7, який розташований в середині частини труби 8. На кінцях перекладини розташовані наконечники 9, які мають на кінцях ріфлі, що здійснюють зчеплення з дверним прорізом 10, на якому кріпиться з двох боків лінійка з рисками. До нижньої перекладини 2 приєднана дошка 3 захватом 11, який показаний на фігурі 6. На бокових стінках 12 дошки 3 виконані повздовжні пази 13, в яких пересуваються важелі 14, які фіксуються гвинтами 15. Основа 4 має шарнір 16, який дозволяє нахиляти диск 5, який обертається завдяки кулькам 17, які розташовані у канавках, що виконані у нижньому диску 18. На верхній поверхні диска 5 виконані дві основи 19 для розміщення ніг тренуючого. Диски 5 і 18 можливо розташовува ти під різним кутом до вертикалі. Поперечними стрижнями 20 і 21 можливо фіксувати диски під різними кутами; а затискачами 22 і 23 можливо закріпити стрижні 20 і 21. Для виконання фізичних вправ установлюють верхню перекладину 1 на потрібну висоту, ногами встають на основи 19, а руками тримають перекладину 1, а потім віджимаються декілька разів, можливо з одночасним поворотом тулуба. На диску 5 можливо сісти, зачепити ногами за край дошки 3, виконуючи різні вправи з нахилами тулуба, у різні боки. Можливо виконувати і інші вправи, які пов'язані з перекладиною та диском, що обертаються навколо осі. Після виконання вправ можливо прибрати тренажер у інший бік. Такий тренажер дозволяє спростити його конструкцію, зробити його розбірним і зручним у використанні.
