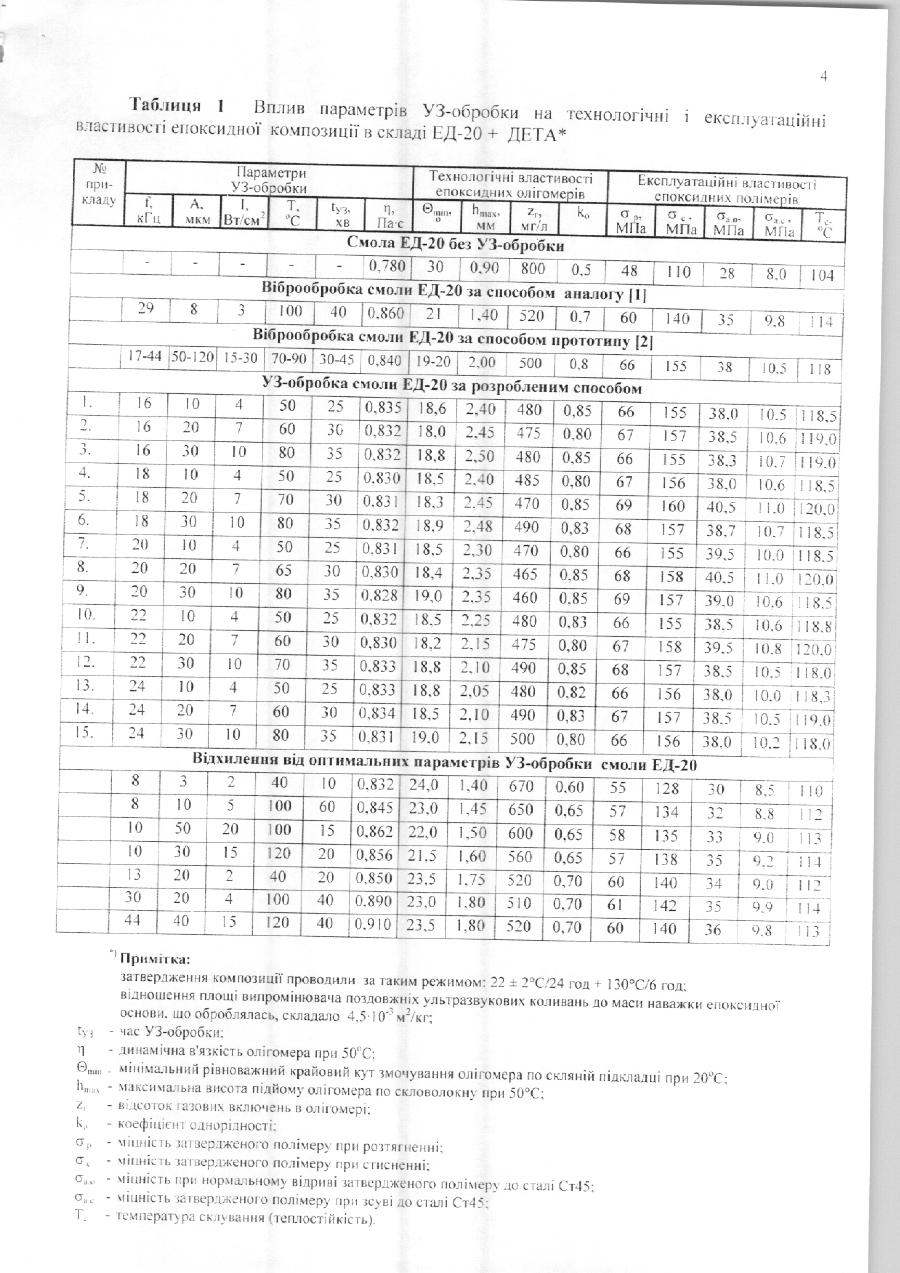

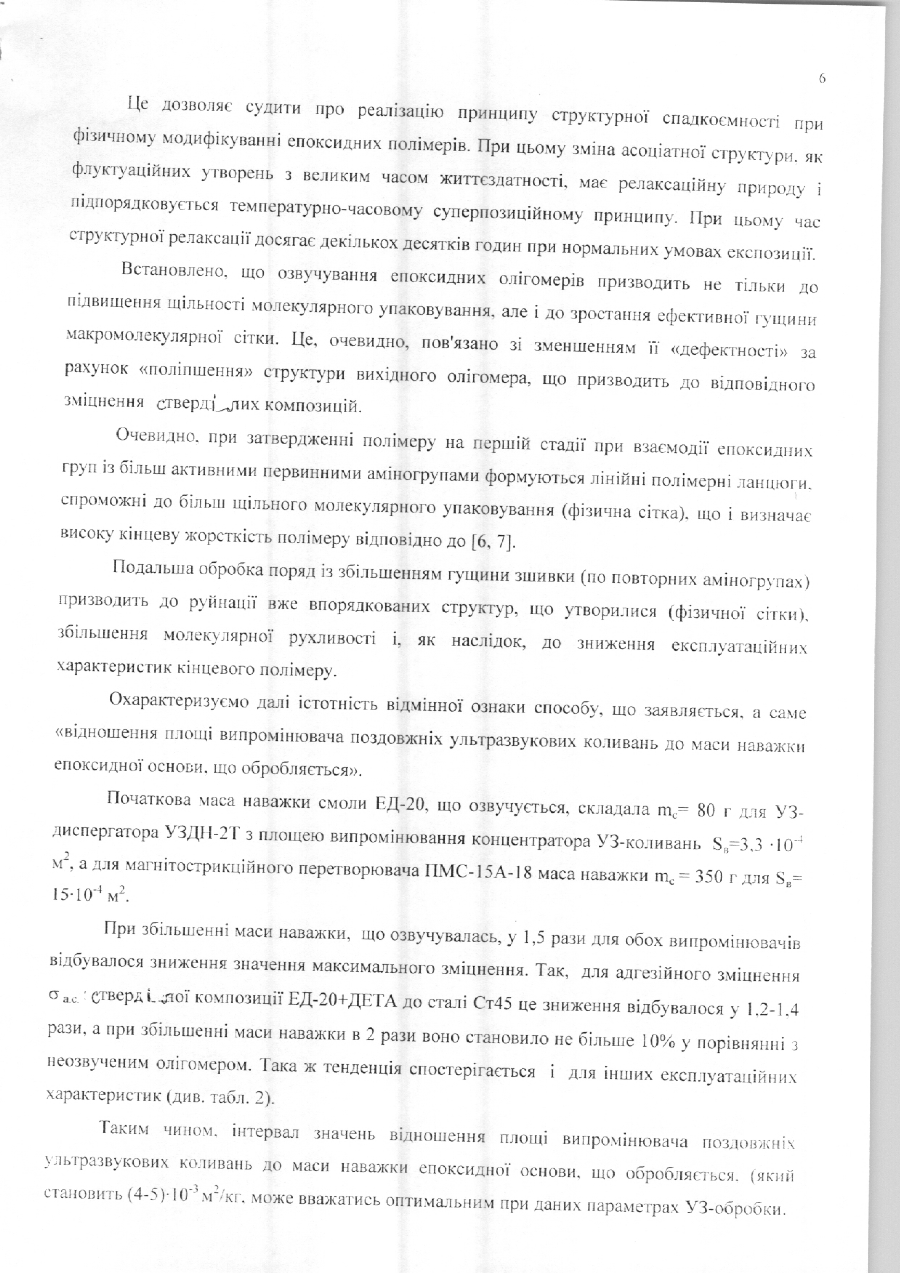

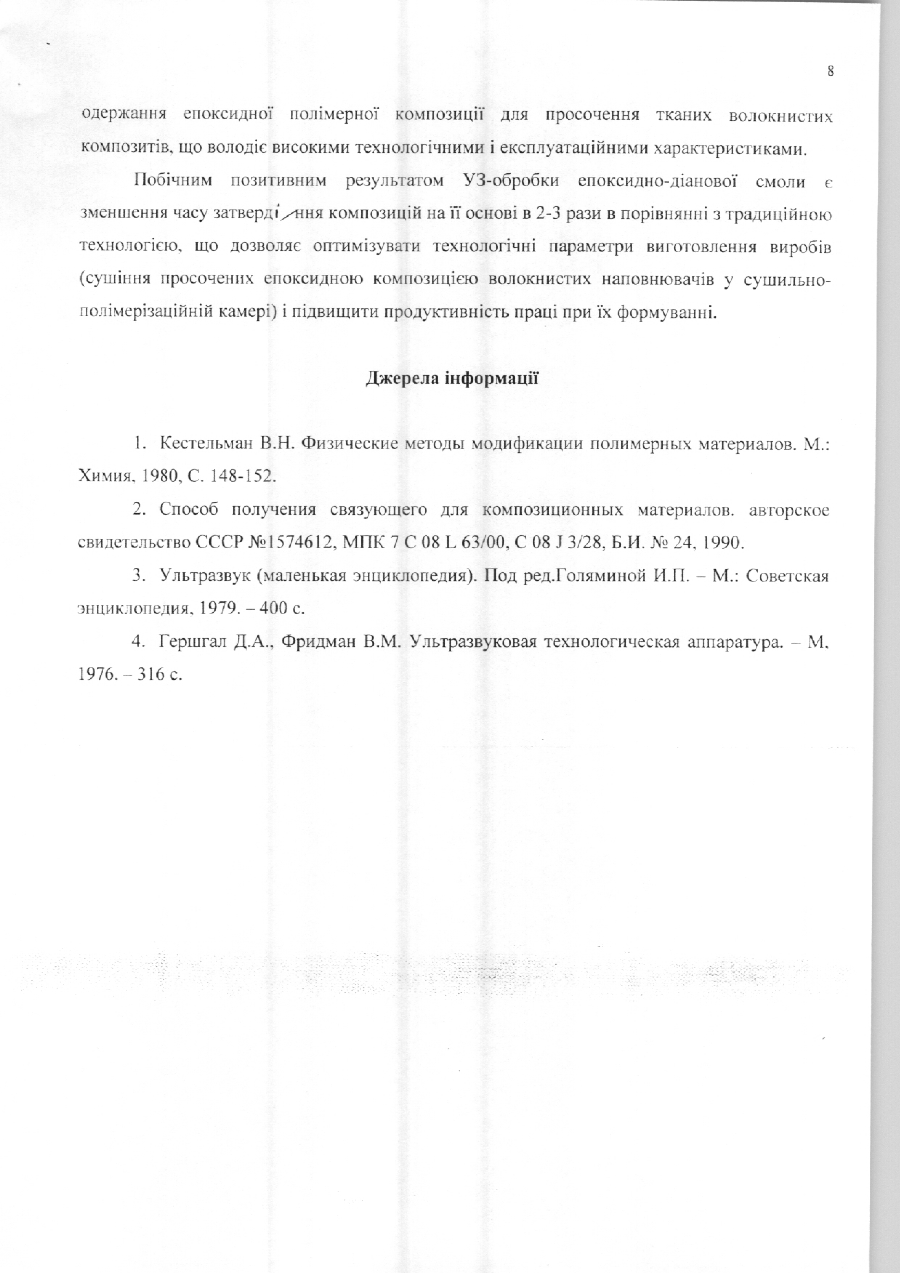

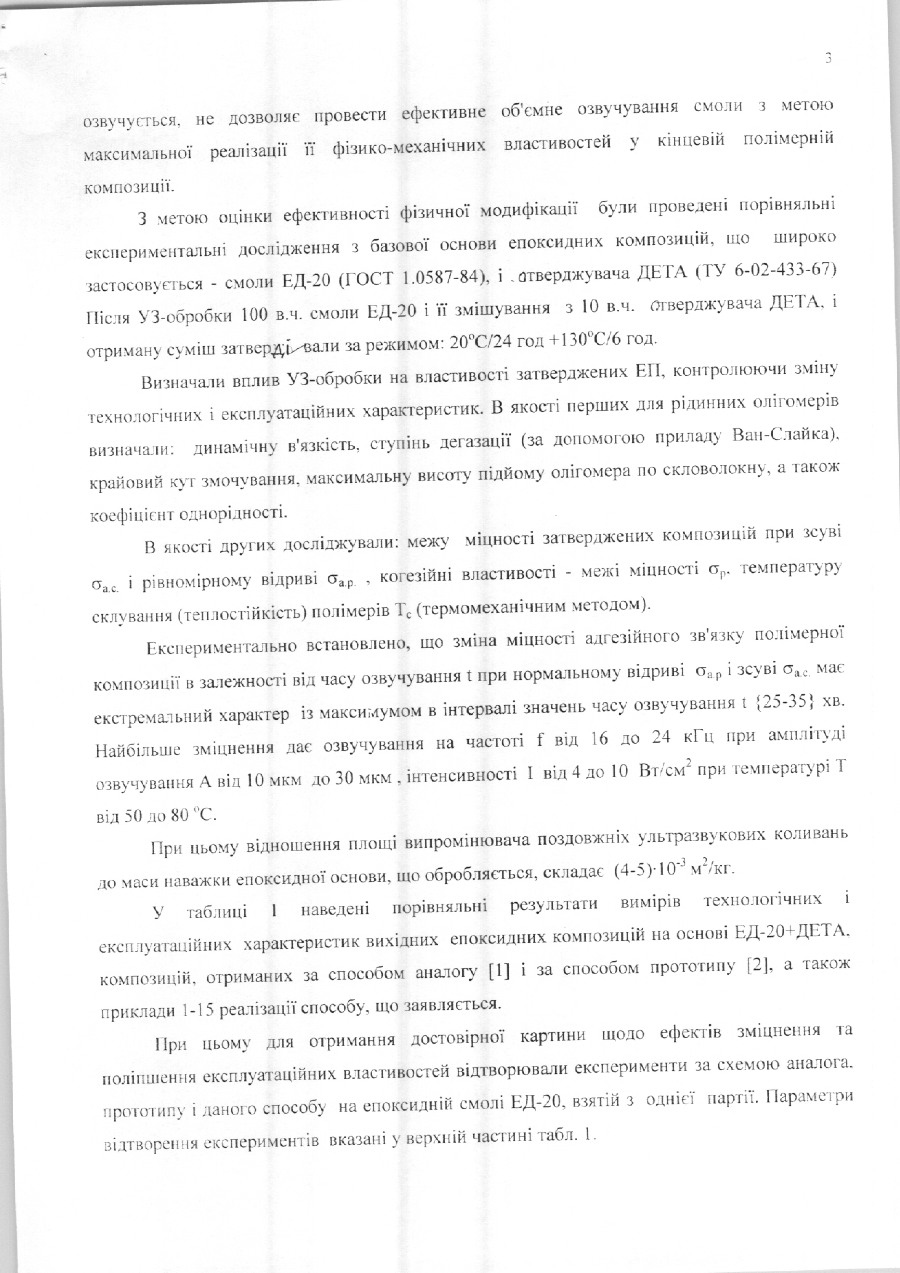

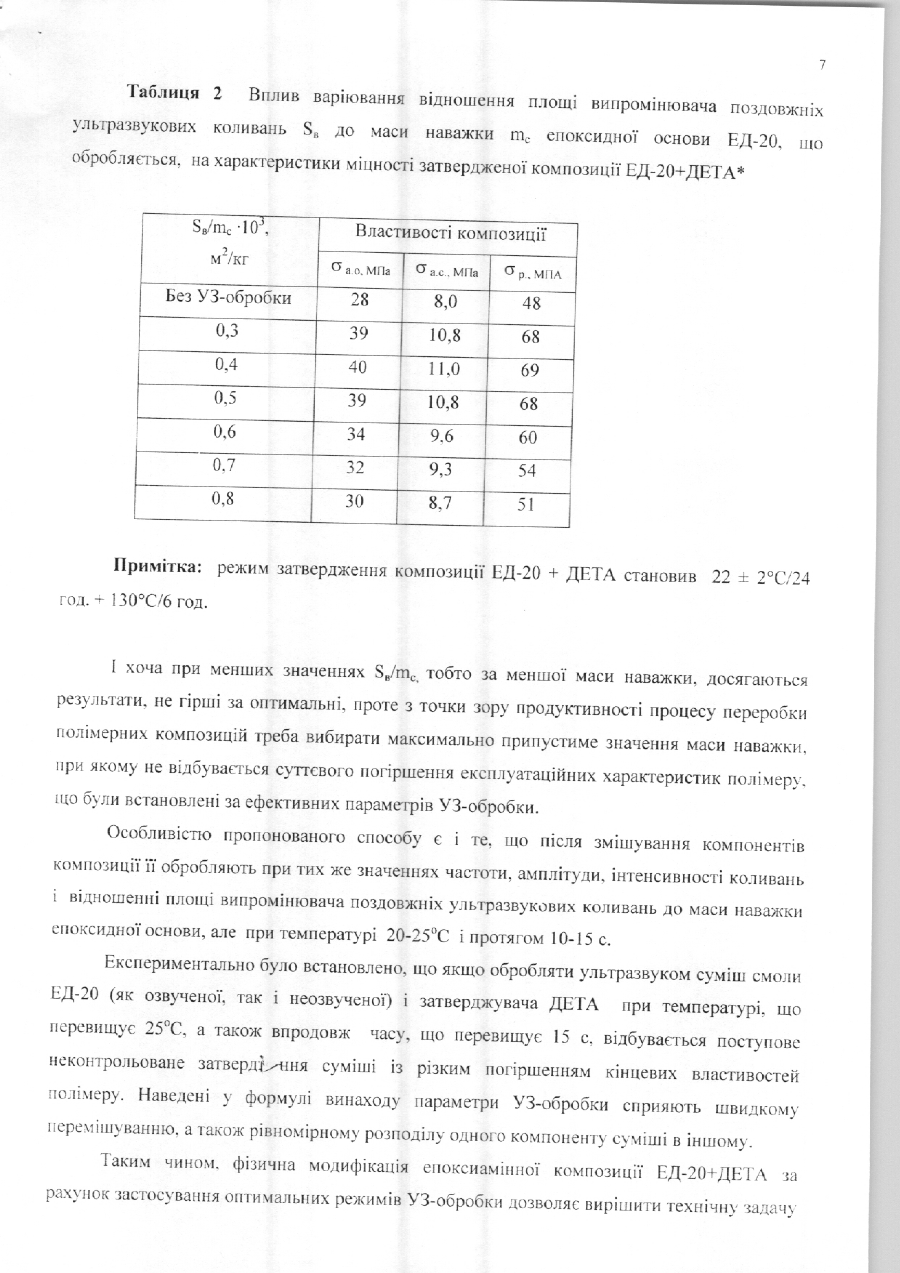

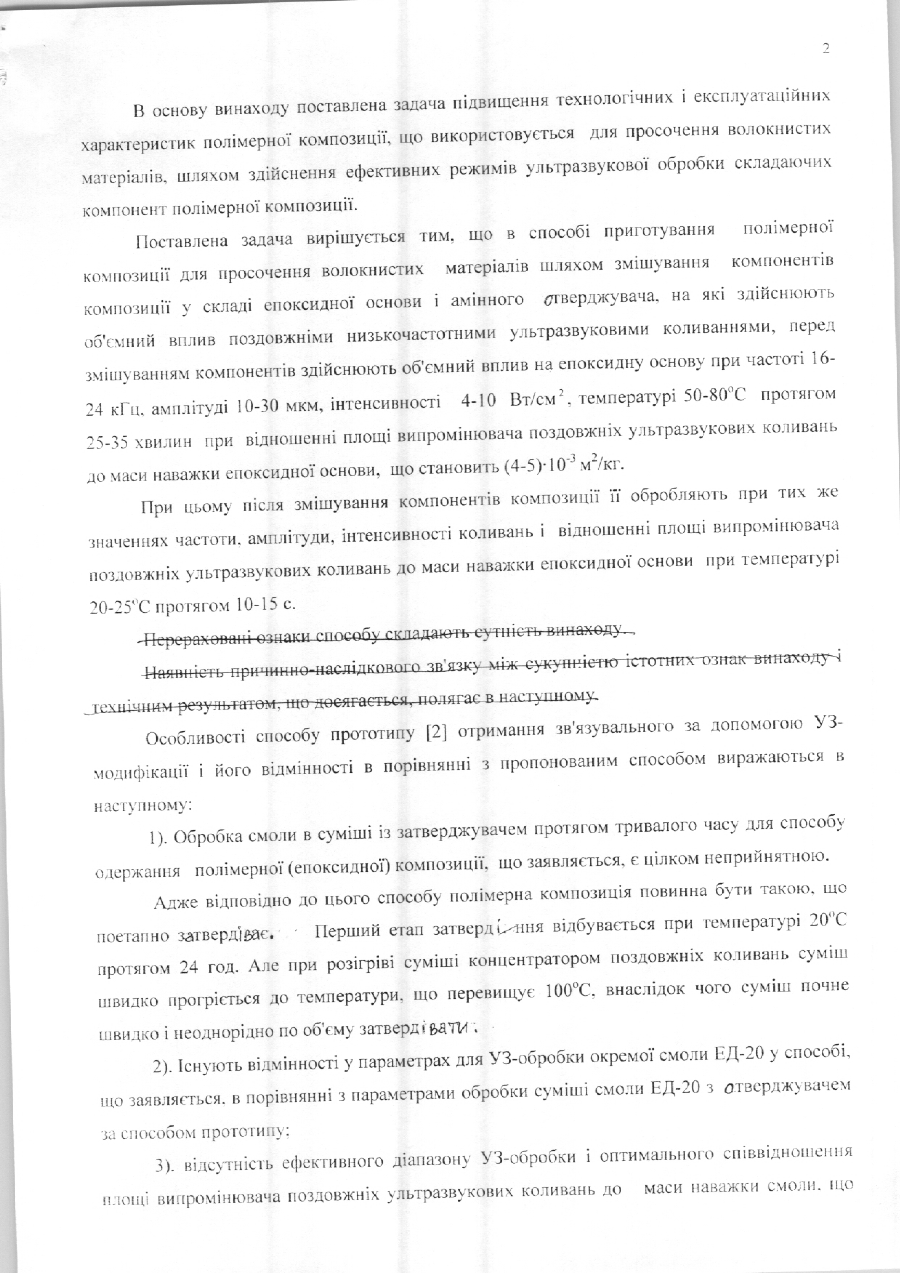

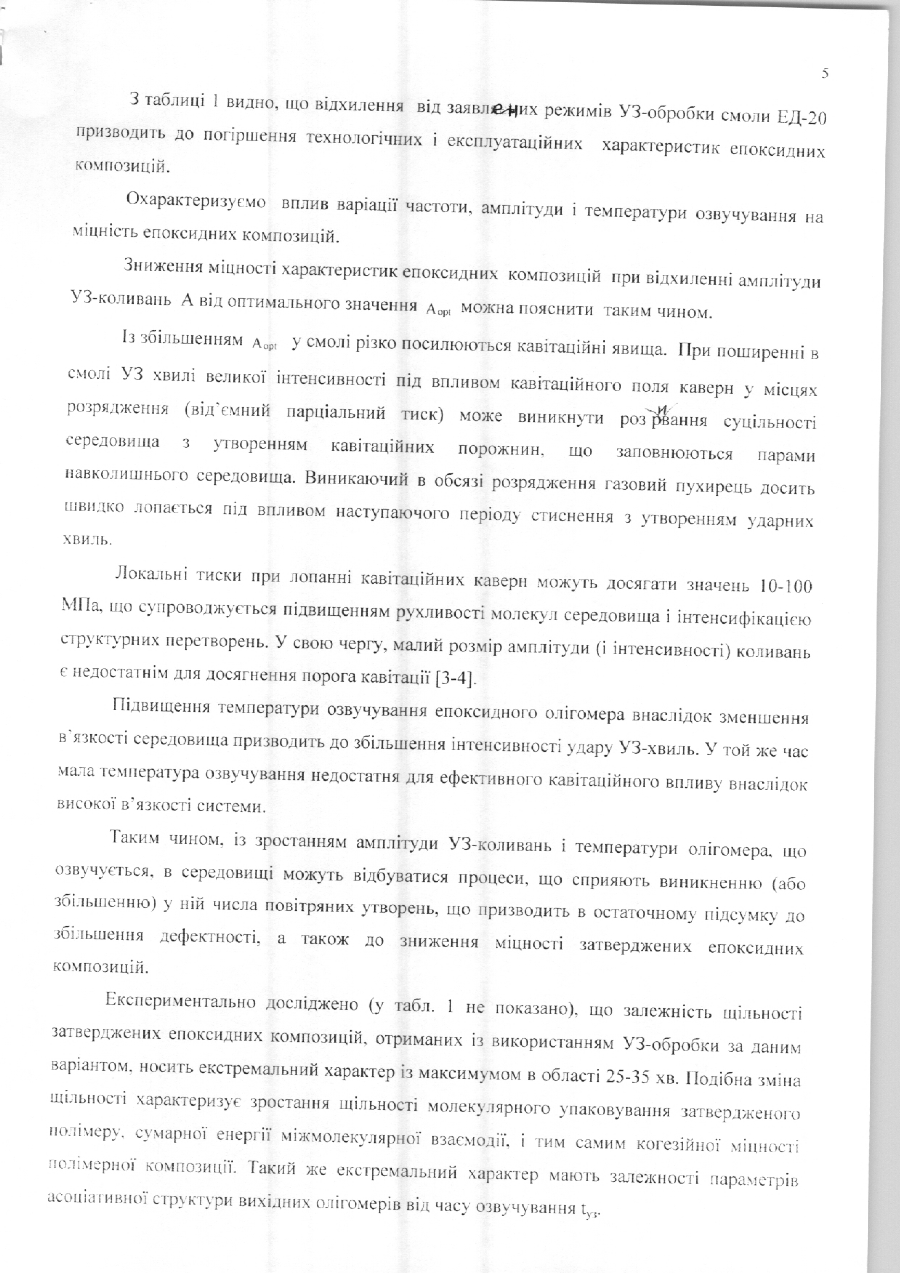

Спосіб приготування полімерної композиції для просочення волокнистих матеріалів

Номер патенту: 43268

Опубліковано: 15.11.2001

Автори: Колосов Олександр Євгенович, Кудряченко Віктор Володимирович, Федоткін Ігор Михайлович

МПК: G01N 33/36, G01N 15/08

Мітки: волокнистих, процесу, тканих, полімерними, дослідження, спосіб, просочення, матеріалів, зв'язуючими

Формула / Реферат:

1. Спосіб дослідження процесу просочення тканих волокнистих матеріалів полімерними зв'язуючими, що полягає в деформуванні зразка матеріалу, що просочується, шляхом його розтягнення, подачі на поверхню матеріалу зверху дози полімерного звязуючого і подальшої реєстрації міри просочення по значенню світлоперепускання зразка, що просочується, при освітленні його поверхні з боку нанесення полімерного зв’язуючого світлом, який відрізняється тим, що...

Номер патенту: 42615

Опубліковано: 15.10.2001

Автори: Кудряченко Віктор Володимирович, Колосов Олександр Євгенович, Федоткін Ігор Михайлович

МПК: G01N 33/36, G01N 15/08

Мітки: тканих, матеріалів, зв'язуючими, дослідження, пристрій, полімерними, просочення, процесу, волокнистих

Формула / Реферат:

1.Пристрій для дослідження процесу просочення тканих волокнистих матеріалів полімерними зв'язуючими, що містить станину, змонтовані на ній затискачі для розміщення між ними зразка, що просочується, засіб для деформування зразка, пов'язаний за допомогою тяги з одним із затискачів, і який містить дві паралельні горизонтальні напрямні, змонтовані на станині по обидва боки від тяги, дві опори, встановлені на напрямних, і пружину стиснення,...

Номер патенту: 20487

Опубліковано: 15.07.1997

Автори: Шипілов Генадій Іванович, Аров Фелікс Миколайович, Лук'яненко Володимир Васильович, Лук'яненко Артур Валерійович

МПК: B29B 7/00, C08J 3/20

Мітки: полімерної, одержання, композиції, спосіб, полімерних, відходів, основі, матеріалів

Формула / Реферат:

Способ получения полимерной композиции на основе отходов полимерных материалов путем смешения их с целевыми добавками при нагрева­нии, отличающийся тем, что смешение проводят путем пластикации при регулируемых давлении и температуре отходов различных полимеров с целе­выми добавками в виде антипирина и/или моди­фикатора, и/или порообразователя, и/или отходов растительного происхождения или неорганическо­го.

Номер патенту: 35661

Опубліковано: 16.04.2001

Автор: Клявлін Валерій Володимирович

МПК: C08J 5/00, C08L 63/00, B29C 61/00, C08J 3/28, B29C 61/06

Мітки: виробів, термоусаджуються, композиції, епоксидної, спосіб, приготування, одержання

Формула / Реферат:

1. Спосіб приготування епоксидної композиції для одержання виробів, що термоусаджуються, який полягає в тому, що готують смоляну частину композиції, яка містить суміш жорсткої й еластичної компонент, при їх співвідношенні 3:2 - 2:1 відповідно, далі здійснюють її затвердіння, при цьому як жорстку компоненту використовують ароматичний складний дигліцидиловий ефір у вигляді смоли марки УП-640, як еластичну компоненту - блок-олігомер з...

Номер патенту: 10325

Опубліковано: 25.12.1996

Автори: Сирота Людмила Анатоліївна, Несмеянова Тетяна Андріївна, Омельченко Світлана Іванівна, Рябова Тетяна Юріївна, Дейнега Юрій Федорович, Большак Юрій Васильович

МПК: C25D 13/04

Мітки: спосіб, композиції, одержання, електроосадження, полімерної

Формула / Реферат:

Способ получения полимерной композиции для электроосаждения, включающий взаимодей­ствие эпоксидной диановой смолы с аминоформальдегидной смолой при нагревании при массовом соотношении эпоксидной и аминоформальдегидной смол 1:(0,5-1), растворение полученного связующего в органическом растворителе и добавление волы, отличающийся тем, что взаимодействие осуществ­ляют при температуре 125-135°С в течение 40-60 мин, полученный продукт подвергают...
