Пристрій для страхування і спуску людей
Номер патенту: 45151
Опубліковано: 15.03.2002
Автори: Некрашевич Олексій Іванович, Лускань Олег Юрійович, Петрушевський Іван Іванович, Канішевський Станислав Михайлович
Формула / Реферат

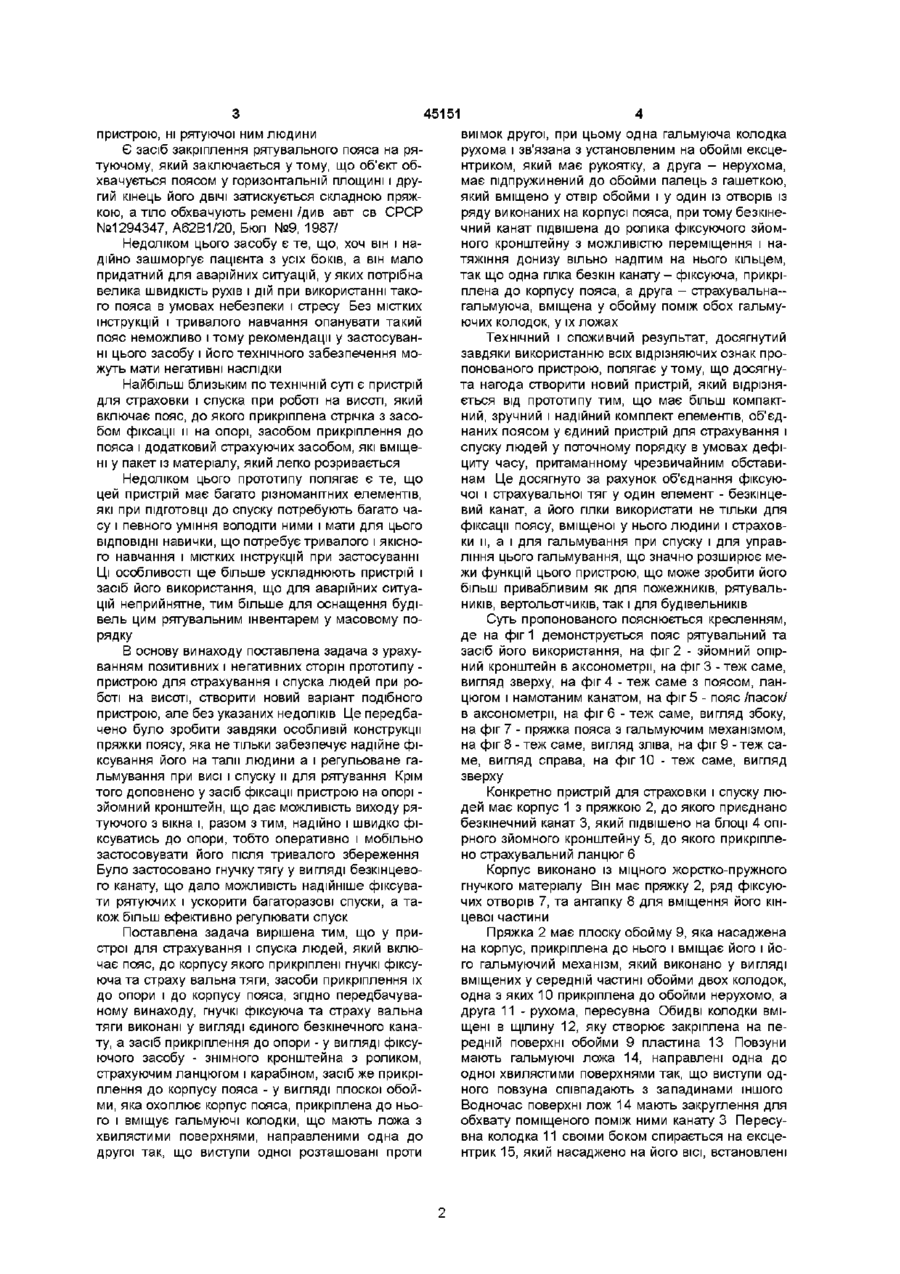

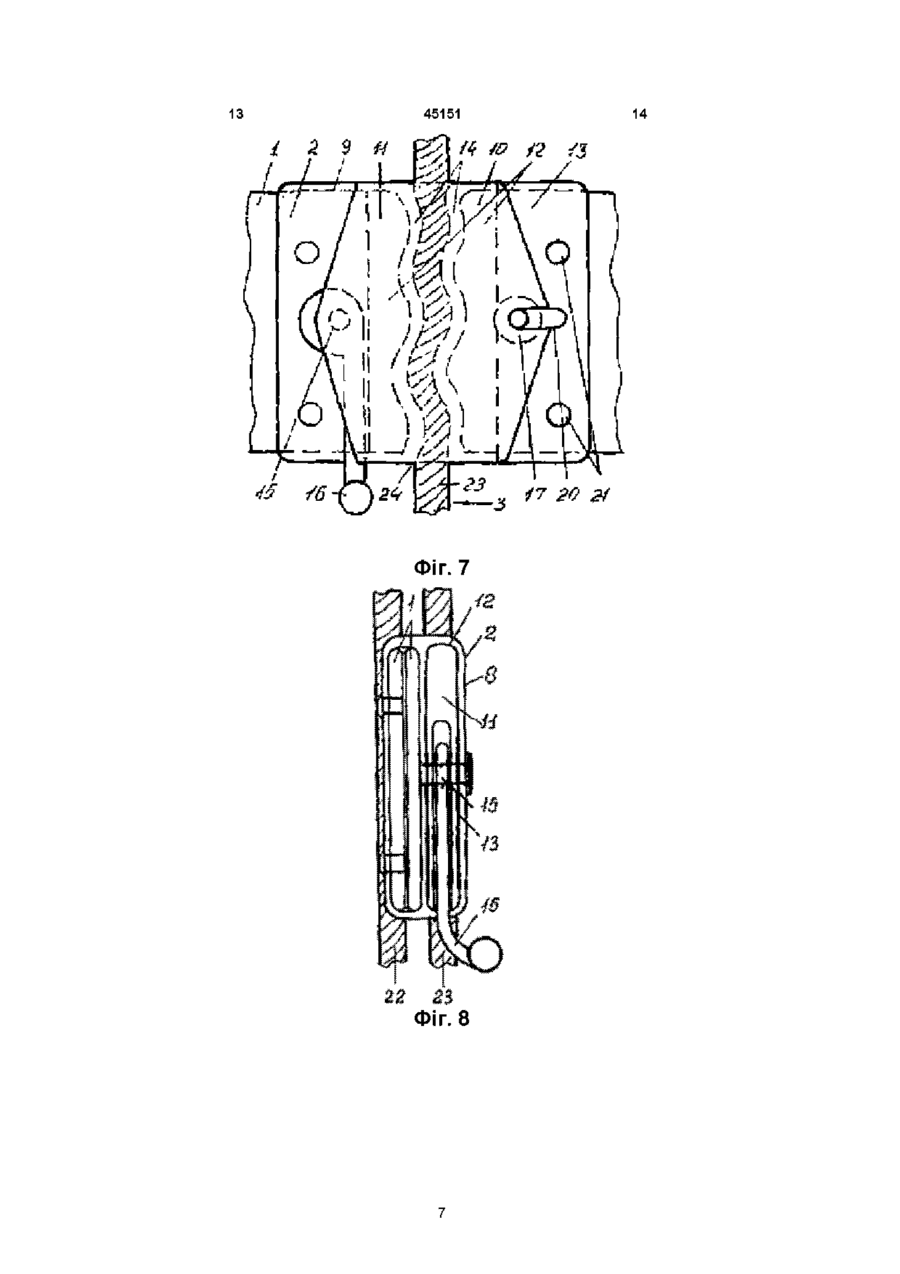

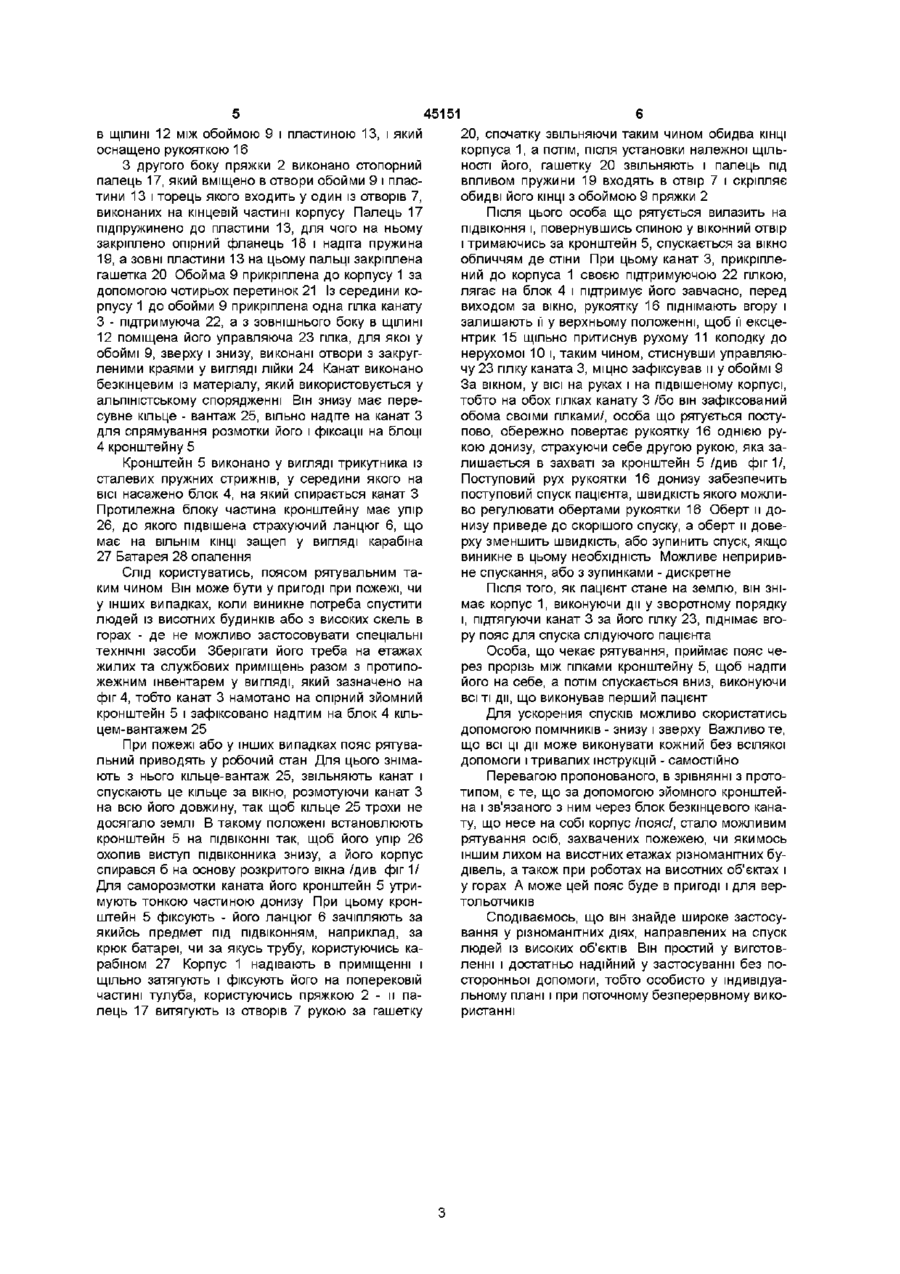

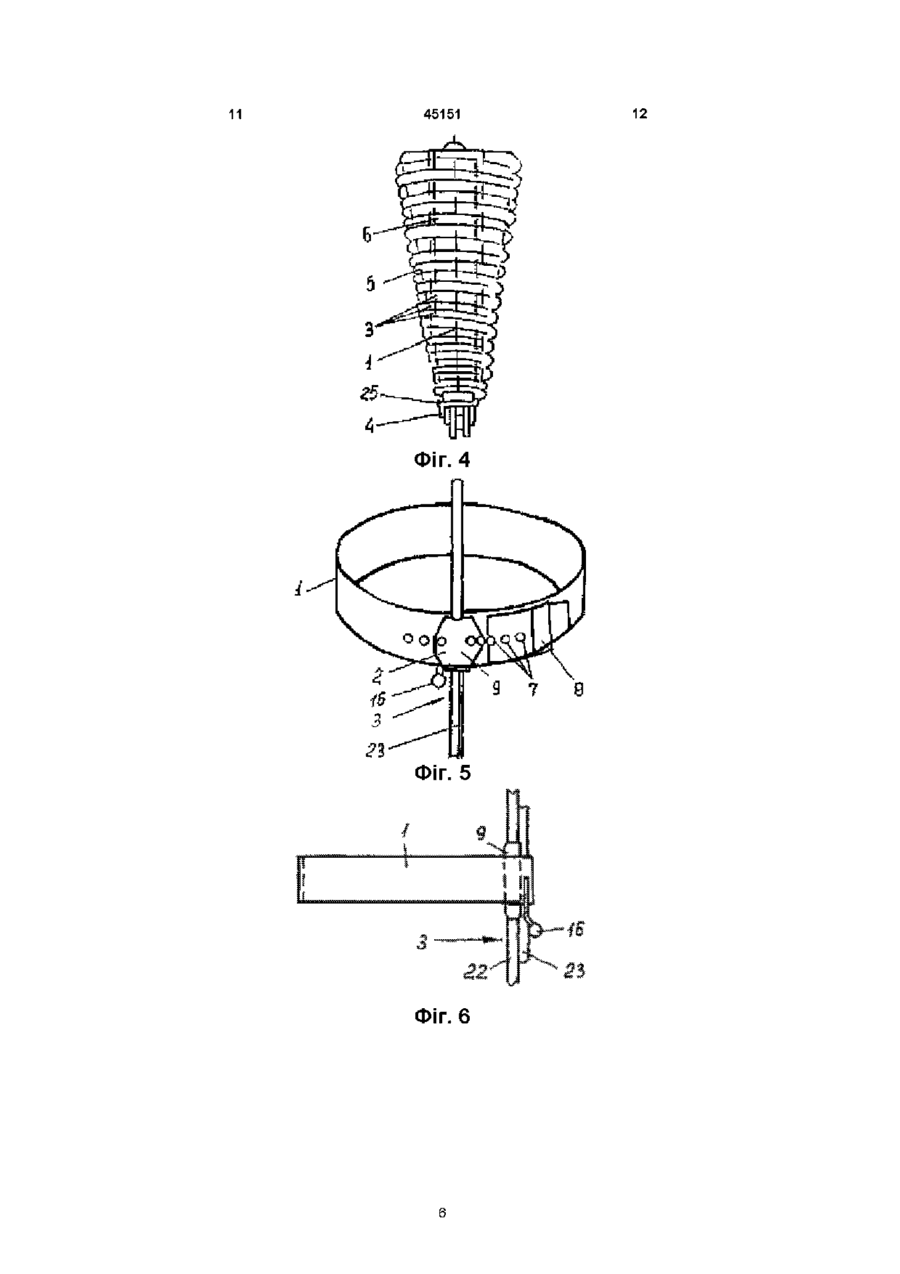

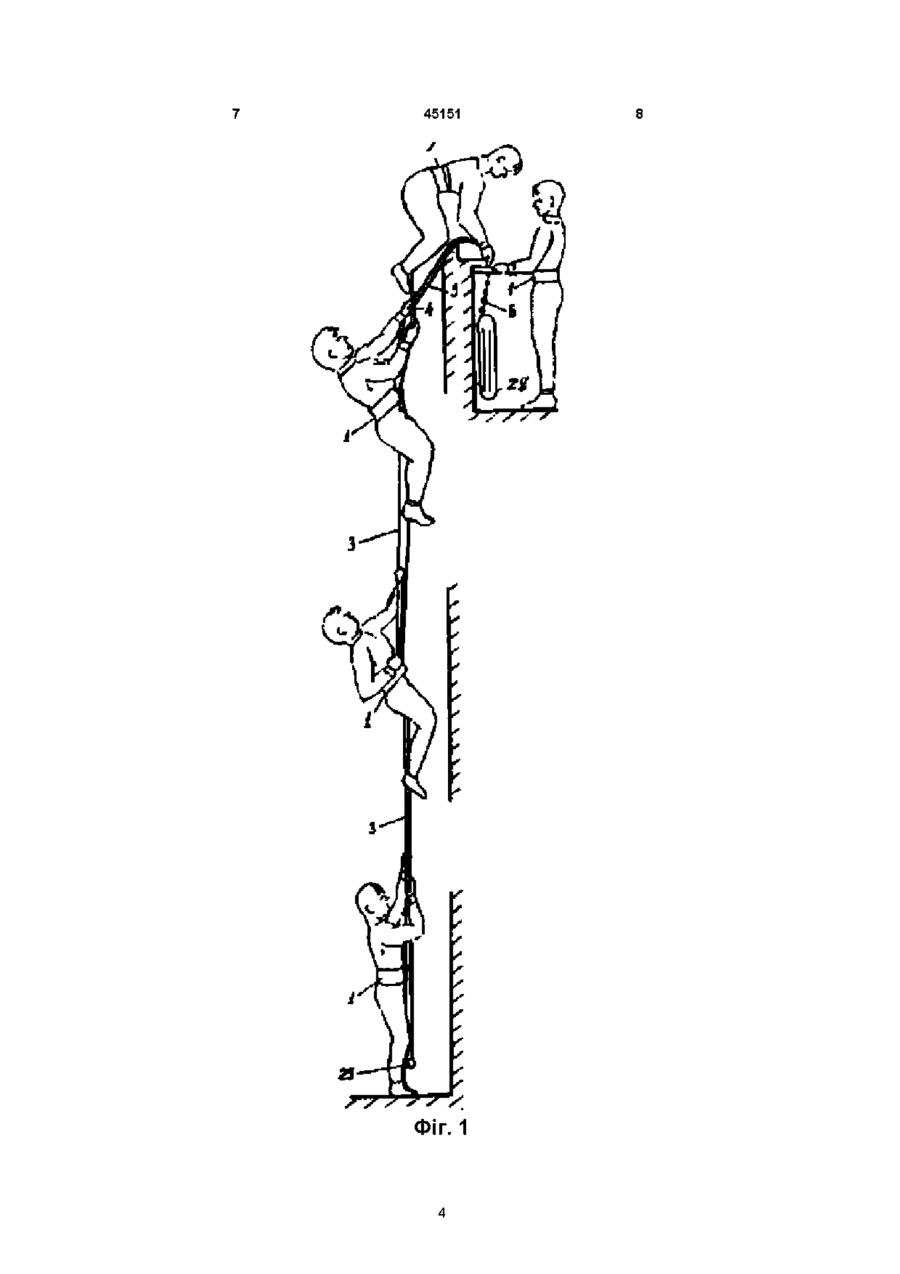

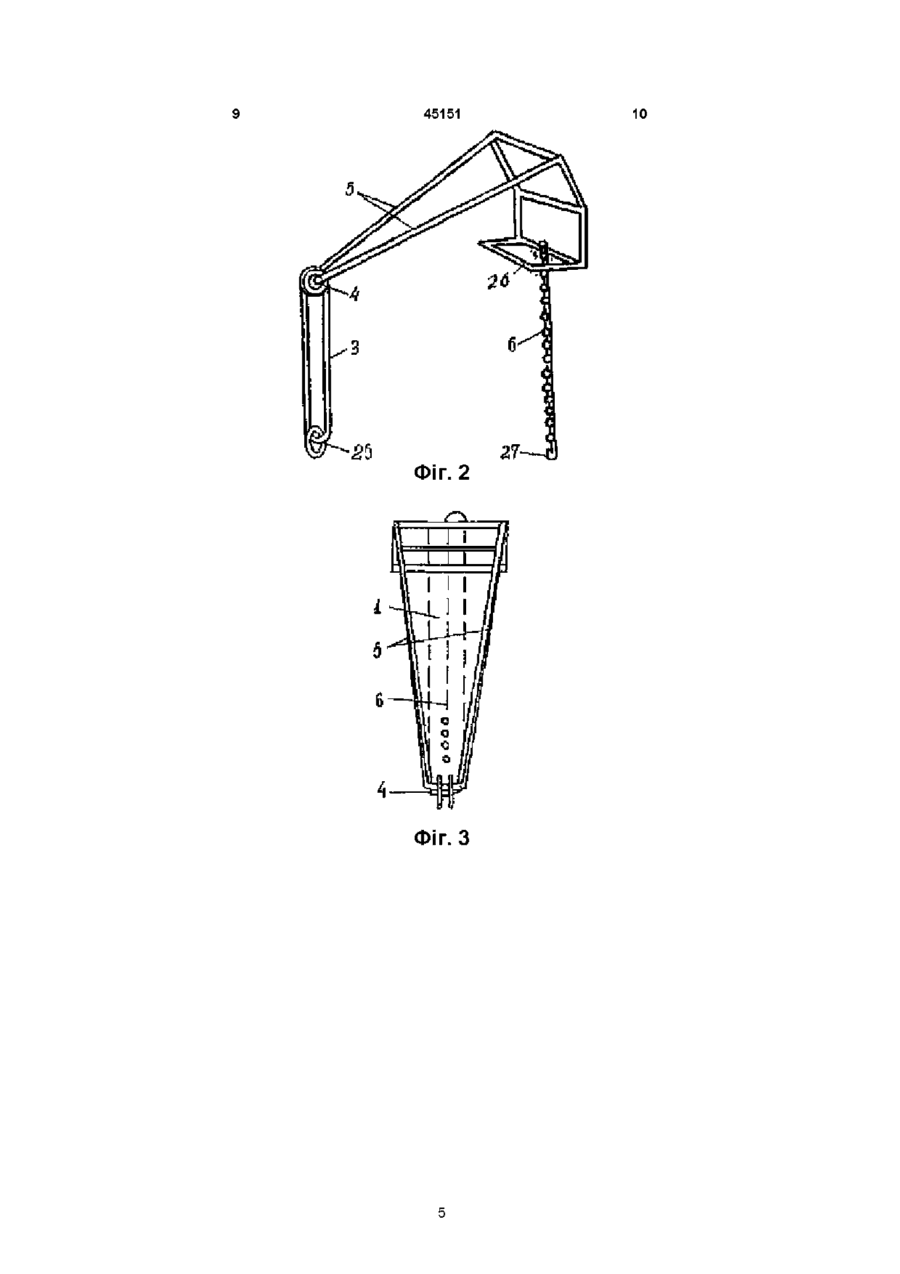

Пристрій для страхування і спуску людей, який включає пояс, до корпусу якого прикріплені гнучкі фіксуюча та страхувальна тяги, засоби прикріплення їх до опори і до корпусу пояса, який відрізняється тим, що гнучкі фіксуюча та страхувальна тяги виконані у вигляді єдиного безкінечного канату, а засіб прикріплення до опори - у вигляді фіксуючого знімного кронштейна з роликом, страхуючим ланцюгом і карабіном, засіб же прикріплення до корпусу пояса - у вигляді плоскої обойми, яка охоплює корпус пояса, прикріплена до нього і вміщує гальмуючі колодки, що мають ложа з хвилястими поверхнями, направленими одна до другої так, що виступи одної розташовані проти виїмок другої, при цьому одна гальмуюча колодка рухома і зв’язана з установленим на обоймі ексцентриком, який має рукоятку, а друга - нерухома і має підпружинений до обойми палець з гашеткою, який вміщено у отвір обойми і у один із отворів із ряду виконаних на корпусі пояса, при тому безкінечний канат підвішено до ролика фіксуючого знімного кронштейна з можливістю переміщення і натяжіння донизу вільно надітим на нього кільцем, так що одна гілка безкінечного каната – фіксуюча, прикріплена до корпусу пояса, а друга - страхувально-гальмуюча, вміщена у обойму поміж обох гальмуючих колодок, у їх ложах.
Текст
Пристрій для страхування і спуску людей, який включає пояс, до корпусу якого прикріплені гнучкі фіксуюча та страхувальна тяги, засоби прикріплення їх до опори і до корпусу пояса, який відрізняється тим, що гнучкі фіксуюча та страхувальна тяги виконані у вигляді єдиного безкінечного канату, а засіб прикріплення до опори - у вигляді фіксуючого знімного кронштейна з роликом, страхуючим ланцюгом і карабіном, засіб же прикріплення до корпусу пояса - у вигляді плоскої обойми, яка охоплює корпус пояса, прикріплена до нього і вміщує гальмуючі колодки, що мають ложа з хвилястими поверхнями, направленими одна до другої так, що виступи одної розташовані проти виїмок другої, при цьому одна гальмуюча колодка рухома і зв'язана з установленим на обоймі ексцентриком, який має рукоятку, а друга - нерухома і має підпружинений до обойми палець з гашеткою, який вміщено у отвір обойми і у один із отворів із ряду виконаних на корпусі пояса, при тому безкінечний канат підвішено до ролика фіксуючого знімного кронштейна з можливістю переміщення і натяжіння донизу вільно надггим на нього кільцем, так що одна гілка безкінечного каната - фіксуюча, прикріплена до корпусу пояса, а друга - страхувально-гальмуюча, вміщена у обойму поміж обох гальмуючих колодок, у їх ложах Пропонований пристрій для страховки і спуску людей належить до засобів аварійного рятування людей завдяки спуску їх з висотних об'єктів - будівель, скель, башт і та ш Відомий рятувальний пристрій, виконаний у вигляді корпуса з провушиною та розміщеною у ньому котушкою з намотаною на неї силовою стрічкою, до котушки прикріплені кришки, ємкості яких заповнені в'язкою рідиною і гальмувальний механізм у вигляді дисків, які установлені у цих ємкостях/див авт св, СРСР №1430031, А62В1/08, Бюл №38, 1988/ Недоліком цього пристрою є те, що він не забезпечує всіх необхідних дій, які треба виконувати рятуючому, і для яких потрібне технічне оснащення, а це - засіб кріплення пристрою до опори, фіксації до нього пацієнта та ш До того ж, цей пристрій має бути важким і металоємким бо має у своєму складі диски, стакани, барабани, котушку та ІНШІ важкі, дорогі і дефіцитні тепер матеріали і предмети Все це стримує широке розповсюдження цього пристрою, у практиці застосування рятувальних спусків Відомий пристрій для спуска людей, який включає поміщену у кожух котушку з намотаним гнучким елементом і рукояткою, кінематично звязаного з гальмуючим механізмом, який має корпус з в'язкою рідиною, у якій поміщено маховик /див авт св СРСР №1625493, А62В1/12,Бюл №5, 1991/ Недоліком цього пристрою теж є громіздкість, великій матеріалоємкості, дороговизні у виготовлені і експлуатації і тому він маловірогідний у застосуванні для масового оснащення житлових і інших будівель і інших потреб До того ж він також не має фіксуючих засобів Відомий пристрій для аварійного спуску людей, який включає вільно установлений на ВІСІ І поміщений у кожух барабан з намотаним на нього страхуючим тросом, а у кожусі розміщені гальмуючі колодки, які стрижнями сполучені з засобом управління /див авт св СРСР №1563708, А62В1/00, Бюл №18, 1990/ Недоліком цього пристрою є те, що, хоча він і більш якісний у технічному відношенні - має засіб регулювання скорості спуску, але по складності конструкції і іншим характеристикам він подібний тим аналогам, які приведені раніше, і тому він теж недоцільний до масового використання, бо дорогий, складний і не має засобів фіксації, ні самого ю ю 45151 пристрою, ні рятуючої ним людини Є засіб закріплення рятувального пояса на рятуючому, який заключаешься утому, що об'єкт обхвачується поясом у горизонтальній площині і другий кінець його ДВІЧІ затискується складною пряжкою, а тіло обхвачують ремені /див авт св СРСР №1294347, А62В1/20, Бюл №9, 1987/ Недоліком цього засобу є те, що, хоч він і надійно зашморгує пацієнта з усіх боків, а він мало придатний для аварійних ситуацій, у яких потрібна велика швидкість рухів і дій при використанні такого пояса в умовах небезпеки і стресу Без містких інструкцій і тривалого навчання опанувати такий пояс неможливо і тому рекомендації у застосуванні цього засобу і його технічного забезпечення можуть мати негативні наслідки Найбільш близьким по технічній суті є пристрій для страховки і спуска при роботі на висоті, який включає пояс, до якого прикріплена стрічка з засобом фіксації и на опорі, засобом прикріплення до пояса і додатковий страхуючих засобом, які вміщені у пакет із матеріалу, який легко розривається Недоліком цього прототипу полягає є те, що цей пристрій має багато різноманітних елементів, які при ПІДГОТОВЦІ до спуску потребують багато часу і певного уміння володіти ними і мати для цього ВІДПОВІДНІ навички, що потребує тривалого і якісного навчання і містких інструкцій при застосуванні Ці особливості ще більше ускладнюють пристрій і засіб його використання, що для аварійних ситуацій неприйнятне, тим більше для оснащення будівель цим рятувальним інвентарем у масовому порядку В основу винаходу поставлена задача з урахуванням позитивних і негативних сторін прототипу пристрою для страхування і спуска людей при роботі на висоті, створити новий варіант подібного пристрою, але без указаних недоліків Це передбачено було зробити завдяки особливій конструкції пряжки поясу, яка не тільки забезпечує надійне фіксування його на тали людини а і регульоване гальмування при висі і спуску и для рятування Крім того доповнено у засіб фіксації пристрою на опорі зйомний кронштейн, що дає можливість виходу рятуючого з вікна і, разом з тим, надійно і швидко фіксуватись до опори, тобто оперативно і мобільно застосовувати його після тривалого збереження Було застосовано гнучку тягу у вигляді безкінцевого канату, що дало можливість надійніше фіксувати рятуючих і ускорити багаторазові спуски, а також більш ефективно регулювати спуск Поставлена задача вирішена тим, що у пристрої для страхування і спуска людей, який включає пояс, до корпусу якого прикріплені гнучкі фіксуюча та страху вальна тяги, засоби прикріплення їх до опори і до корпусу пояса, згідно передбачуваному винаходу, гнучкі фіксуюча та страху вальна тяги виконані у вигляді єдиного безкінечного канату, а засіб прикріплення до опори - у вигляді фіксуючого засобу - знімного кронштейна з роликом, страхуючим ланцюгом і карабіном, засіб же прикріплення до корпусу пояса - у вигляді плоскої обойми, яка охоплює корпус пояса, прикріплена до нього і вміщує гальмуючі колодки, що мають ложа з хвилястими поверхнями, направленими одна до другої так, що виступи одної розташовані проти виїмок другої, при цьому одна гальмуюча колодка рухома і зв'язана з установленим на обоймі ексцентриком, який має рукоятку, а друга - нерухома, має підпружинений до обойми палець з гашеткою, який вміщено у отвір обойми і у один із отворів із ряду виконаних на корпусі пояса, при тому безкінечний канат підвішена до ролика фіксуючого зйомного кронштейну з можливістю переміщення і натяжіння донизу вільно надггим на нього кільцем, так що одна гілка безкін канату - фіксуюча, прикріплена до корпусу пояса, а друга - страхувальнагальмуюча, вміщена у обойму поміж обох гальмуючих колодок, у їх ложах Технічний і споживчий результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованого пристрою, полягає утому, що досягнута нагода створити новий пристрій, який відрізняється від прототипу тим, що має більш компактний, зручний і надійний комплект елементів, об'єднаних поясом у єдиний пристрій для страхування і спуску людей у поточному порядку в умовах дефіциту часу, притаманному чрезвичайним обставинам Це досягнуто за рахунок об'єднання фіксуючої і страхувальної тяг у один елемент - безкінцевий канат, а його гілки використати не тільки для фіксації поясу, вміщеної у нього людини і страховки її, а і для гальмування при спуску і для управління цього гальмування, що значно розширює межи функцій цього пристрою, що може зробити його більш привабливим як для пожежників, рятувальників, вертольотчиків, так і для будівельників Суть пропонованого пояснюється кресленням, де на фіг 1 демонструється пояс рятувальний та засіб його використання, на фіг 2 - зйомний опірний кронштейн в аксонометрії, на фіг 3 - теж саме, вигляд зверху, на фіг 4 - теж саме з поясом, ланцюгом і намотаним канатом, на фіг 5 - пояс /пасок/ в аксонометрії, на фіг 6 - теж саме, вигляд збоку, на фіг 7 - пряжка пояса з гальмуючим механізмом, на фіг 8 - теж саме, вигляд зліва, на фіг 9 - теж саме, вигляд справа, на фіг 10 - теж саме, вигляд зверху Конкретно пристрій для страховки і спуску людей має корпус 1 з пряжкою 2, до якого приєднано безкінечний канат 3, який підвішено на блоці 4 опірного зйомного кронштейну 5, до якого прикріплено страхувальний ланцюг 6 Корпус виконано із міцного жорстко-пружного гнучкого матеріалу Він має пряжку 2, ряд фіксуючих отворів 7, та антапку 8 для вміщення його кінцевої частини Пряжка 2 має плоску обойму 9, яка насаджена на корпус, прикріплена до нього і вміщає його і його гальмуючий механізм, який виконано у вигляді вміщених у середній частині обойми двох колодок, одна з яких 10 прикріплена до обойми нерухомо, а друга 11 - рухома, пересувна Обидві колодки вміщені в щілину 12, яку створює закріплена на передній поверхні обойми 9 пластина 13 Повзуни мають гальмуючі ложа 14, направлені одна до одної хвилястими поверхнями так, що виступи одного повзуна співпадають з западинами іншого Водночас поверхні лож 14 мають закруглення для обхвату поміщеного поміж ними канату 3 Пересувна колодка 11 своїми боком спирається на ексцентрик 15, який насаджено на його ВІСІ, встановлені 45151 в ЩІЛИНІ 12 між обоймою 9 і пластиною 13, і який оснащено рукояткою 16 З другого боку пряжки 2 виконано стопорний палець 17, який вміщено в отвори обойми 9 і пластини 13 і торець якого входить у один із отворів 7, виконаних на кінцевій частині корпусу Палець 17 підпружинено до пластини 13, для чого на ньому закріплено опірний фланець 18 і надгга пружина 19, а зовні пластини 13 на цьому пальці закріплена гашетка 20 Обойма 9 прикріплена до корпусу 1 за допомогою чотирьох перетинок 21 Із середини корпусу 1 до обойми 9 прикріплена одна гілка канату 3 - підтримуюча 22, а з зовнішнього боку в ЩІЛИНІ 12 поміщена його управляюча 23 гілка, для якої у обоймі 9, зверху і знизу, виконані отвори з закругленими краями у вигляді лійки 24 Канат виконано безкінцевим із матеріалу, який використовується у альпіністському спорядженні Він знизу має пересувне кільце - вантаж 25, вільно надгге на канат З для спрямування розмотки його і фіксації на блоці 4 кронштейну 5 Кронштейн 5 виконано у вигляді трикутника із сталевих пружних стрижнів, у середини якого на ВІСІ насажено блок 4, на який спирається канат З Протилежна блоку частина кронштейну має упір 26, до якого підвішена страхуючий ланцюг 6, що має на ВІЛЬНІМ КІНЦІ защеп у вигляді карабіна 27 Батарея 28 опалення Слід користуватись, поясом рятувальним таким чином Він може бути у пригоді при пожежі, чи у інших випадках, коли виникне потреба спустити людей із висотних будинків або з високих скель в горах - де не можливо застосовувати спеціальні технічні засоби Зберігати його треба на етажах жилих та службових приміщень разом з протипожежним інвентарем у вигляді, який зазначено на фіг 4, тобто канат 3 намотано на опірний зйомний кронштейн 5 і зафіксовано надггим на блок 4 кільцем-вантажем 25 При пожежі або у інших випадках пояс рятувальний приводять у робочий стан Для цього знімають з нього кільце-вантаж 25, звільняють канат і спускають це кільце за вікно, розмотуючи канат З на всю його довжину, так щоб кільце 25 трохи не досягало землі В такому положені встановлюють кронштейн 5 на ПІДВІКОННІ так, щоб його упір 26 охопив виступ підвіконника знизу, а його корпус спирався б на основу розкритого вікна /див фіг 1/ Для саморозмотки каната його кронштейн 5 утримують тонкою частиною донизу При цьому кронштейн 5 фіксують - його ланцюг 6 зачіпляють за якийсь предмет під ПІДВІКОННЯМ, наприклад, за крюк батареї, чи за якусь трубу, користуючись карабіном 27 Корпус 1 надівають в приміщенні і щільно затягують і фіксують його на поперековій частині тулуба, користуючись пряжкою 2 - и палець 17 витягують із отворів 7 рукою за гашетку 20, спочатку звільняючи таким чином обидва КІНЦІ корпуса 1, а потім, після установки належної ЩІЛЬНОСТІ його, гашетку 20 звільняють і палець під впливом пружини 19 входять в отвір 7 і скріпляє обидві його КІНЦІ з обоймою 9 пряжки 2 Після ЦЬОГО особа що рятується вилазить на ПІДВІКОННЯ і, повернувшись спиною у віконний отвір і тримаючись за кронштейн 5, спускається за вікно обличчям де стіни При цьому канат 3, прикріплений до корпуса 1 своєю підтримуючою 22 гілкою, лягає на блок 4 і підтримує його завчасно, перед виходом за вікно, рукоятку 16 піднімають вгору і залишають її у верхньому положенні, щоб її ексцентрик 15 щільно притиснув рухому 11 колодку до нерухомої 10 і, таким чином, стиснувши управляючу 23 гілку каната 3, міцно зафіксував и у обоймі 9 За вікном, у ВІСІ на руках і на підвішеному корпусі, тобто на обох гілках канату 3 /бо він зафіксований обома своїми гілками/, особа що рятується поступово, обережно повертає рукоятку 16 однією рукою донизу, страхуючи себе другою рукою, яка залишається в захваті за кронштейн 5 /див фиг 1/, Поступовий рух рукоятки 16 донизу забезпечить поступовий спуск пацієнта, швидкість якого можливо регулювати обертами рукоятки 16 Оберт и донизу приведе до скорішого спуску, а оберт и доверху зменшить швидкість, або зупинить спуск, якщо виникне в цьому необхідність Можливе неприривне спускання, або з зупинками - дискретне Після ТОГО, ЯК пацієнт стане на землю, він знімає корпус 1, виконуючи дм у зворотному порядку і, підтягуючи канат 3 зайого гілку 23, піднімає вгору пояс для спуска слідуючого пацієнта Особа, що чекає рятування, приймає пояс через прорізь між гілками кронштейну 5, щоб надгги його на себе, а потім спускається вниз, виконуючи всі ті дії, що виконував перший пацієнт Для ускорения спусків можливо скористатись допомогою ПОМІЧНИКІВ - знизу і зверху Важливо те, що всі ці дії може виконувати кожний без всілякої допомоги і тривалих інструкцій - самостійно Перевагою пропонованого, в зрівнянні з прототипом, є те, що за допомогою зйомного кронштейна і зв'язаного з ним через блок безкінцевого канату, що несе на собі корпус /пояс/, стало можливим рятування осіб, захвачених пожежею, чи якимось іншим лихом на висотних етажах різномангтних будівель, а також при роботах на висотних об'єктах і у горах А може цей пояс буде в пригоді і для вертольотчиків Сподіваємось, що він знайде широке застосування у різноманітних діях, направлених на спуск людей із високих об'єктів Він простий у виготовленні і достатньо надійний у застосуванні без посторонньої допомоги, тобто особисто у індивідуальному плані і при поточному безперервному використанні 45151 Фіг. 2 Фіг. З 10 11 45151 Фіг. 4 Фіг. 6 12 13 45151 і 14 к ъ н ! I 4$ І7 20 & Фіг. 7 Фіг. 8 15 45151 16 Фіг. 9 Фіг. 10 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
ДивитисяДодаткова інформація
Автори англійськоюPetrushevskyi Ivan Ivanovych, Kanishevskyi Stanislav Mykhailovych, Nekrashevych Oleksii Ivanovych
Автори російськоюПетрушевский Иван Иванович, Канишевский Станислав Михайлович, Некрашевич Алексей Иванович
МПК / Мітки
МПК: A62B 1/00
Мітки: страхування, спуску, пристрій, людей
