Лезовий блок безпечної бритви та картридж для гоління

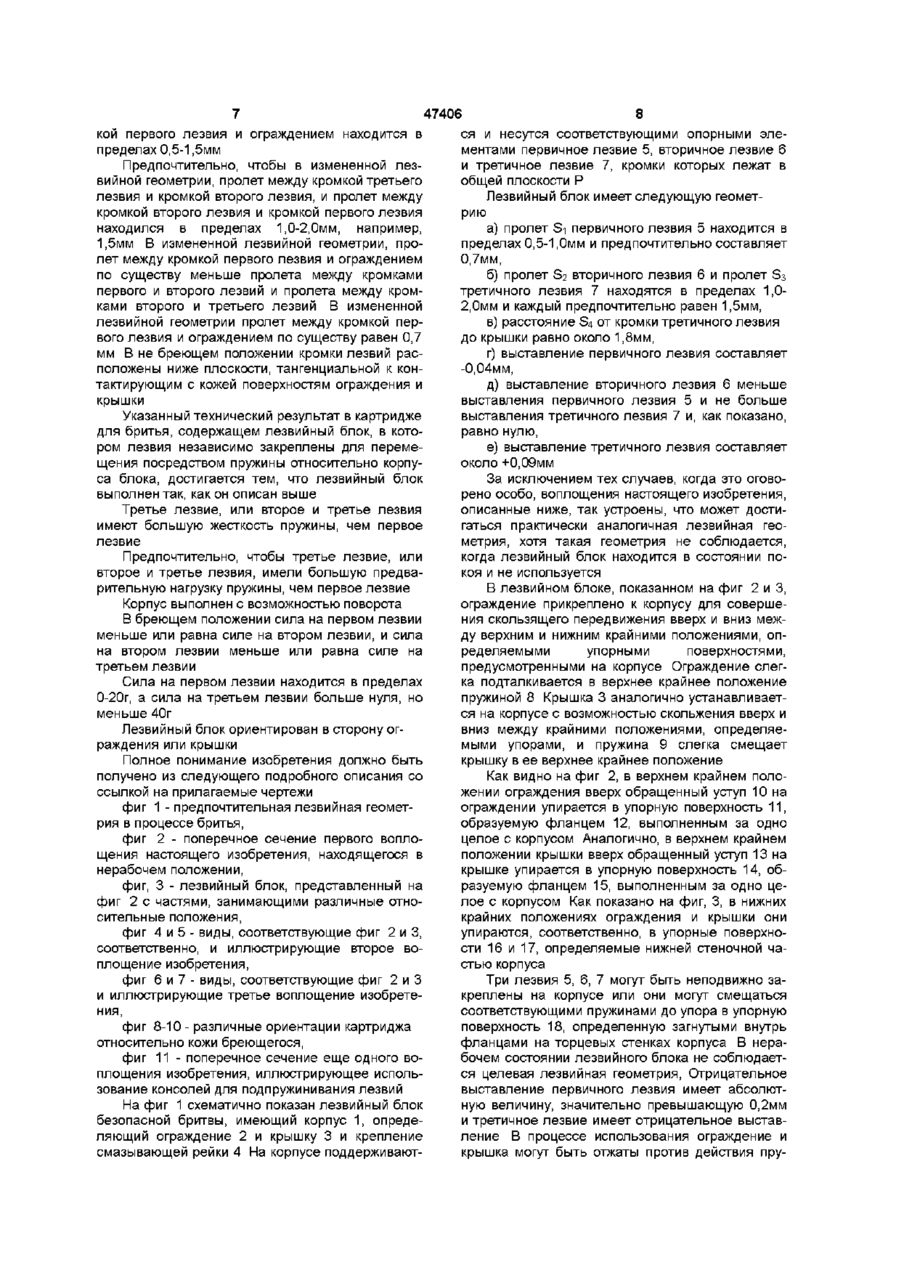

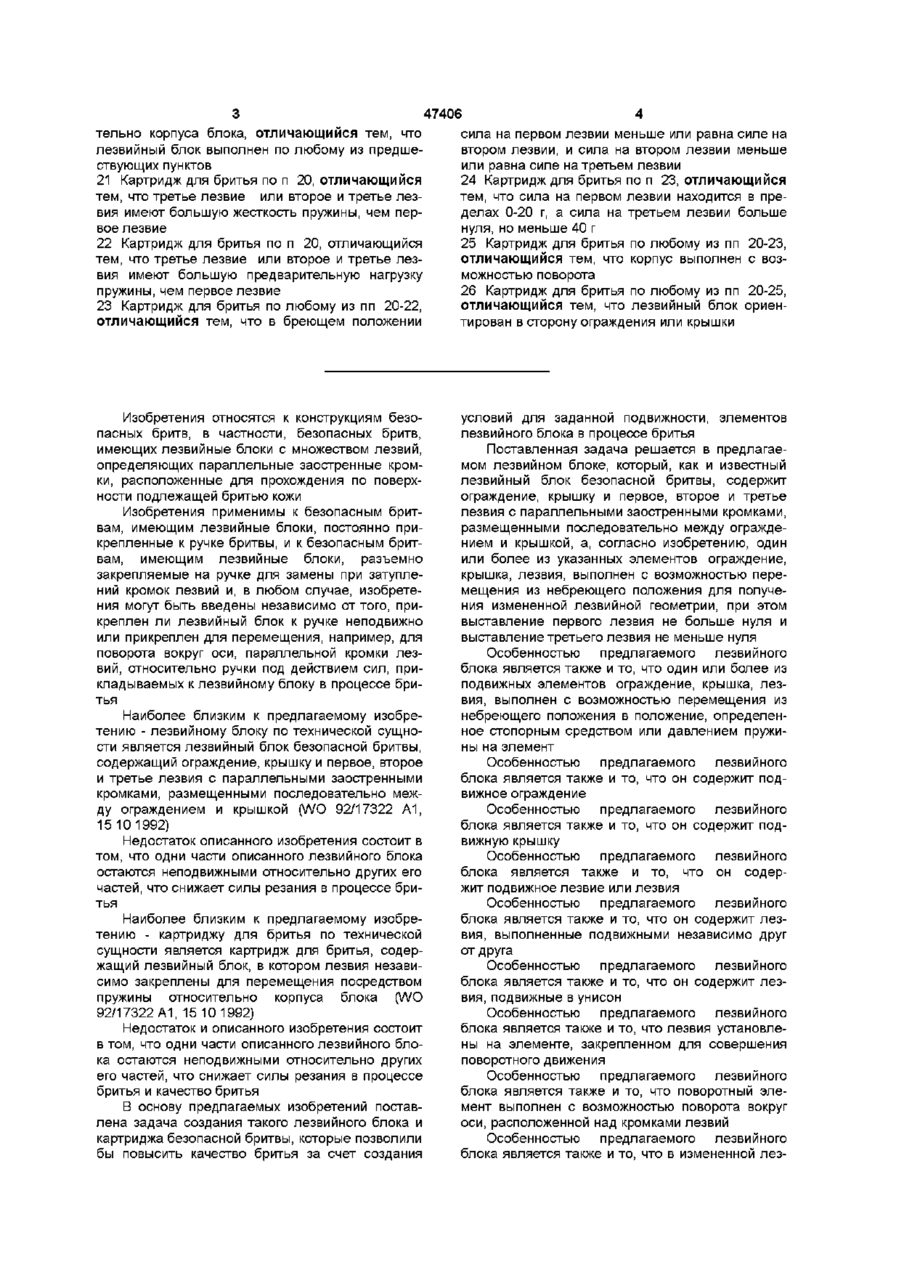

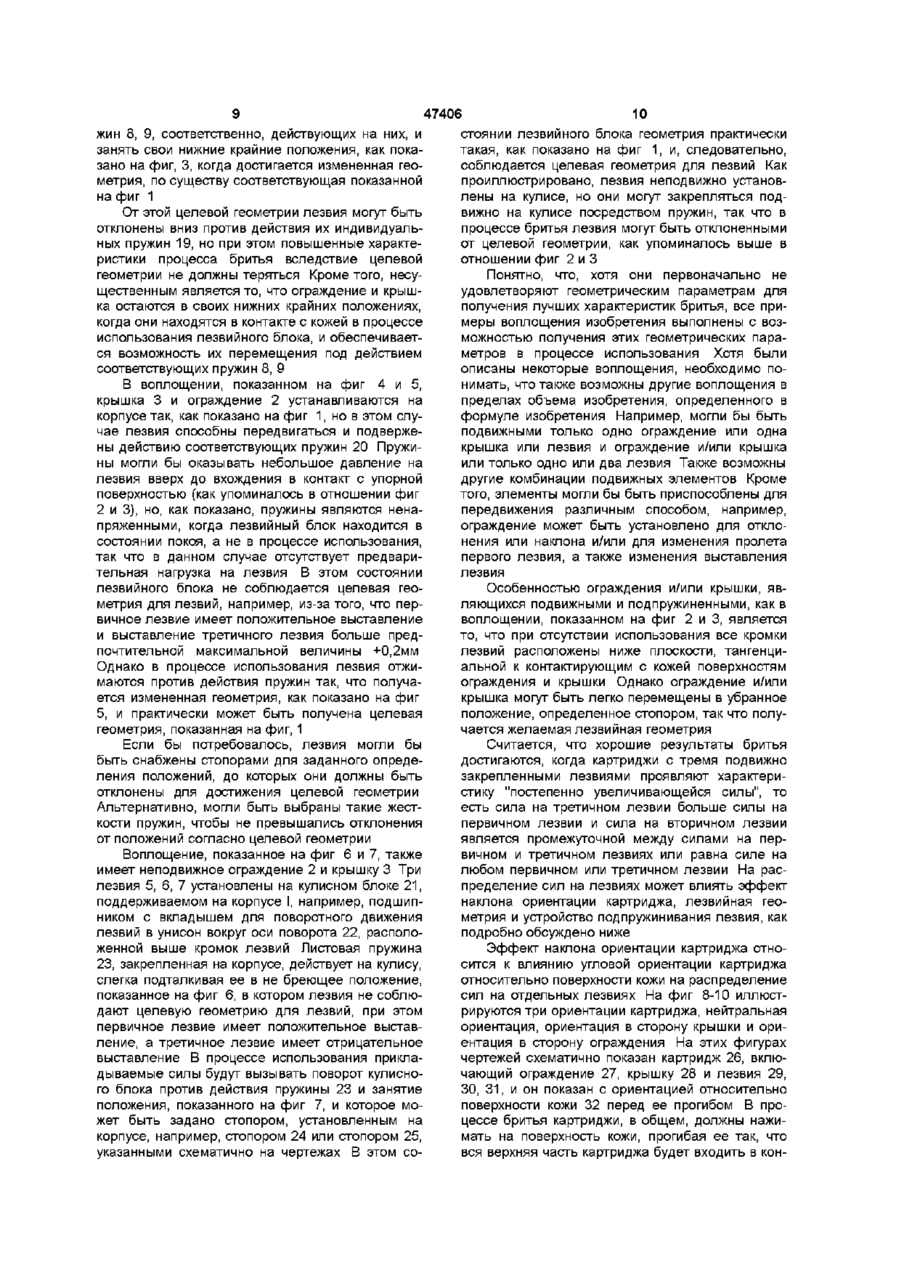

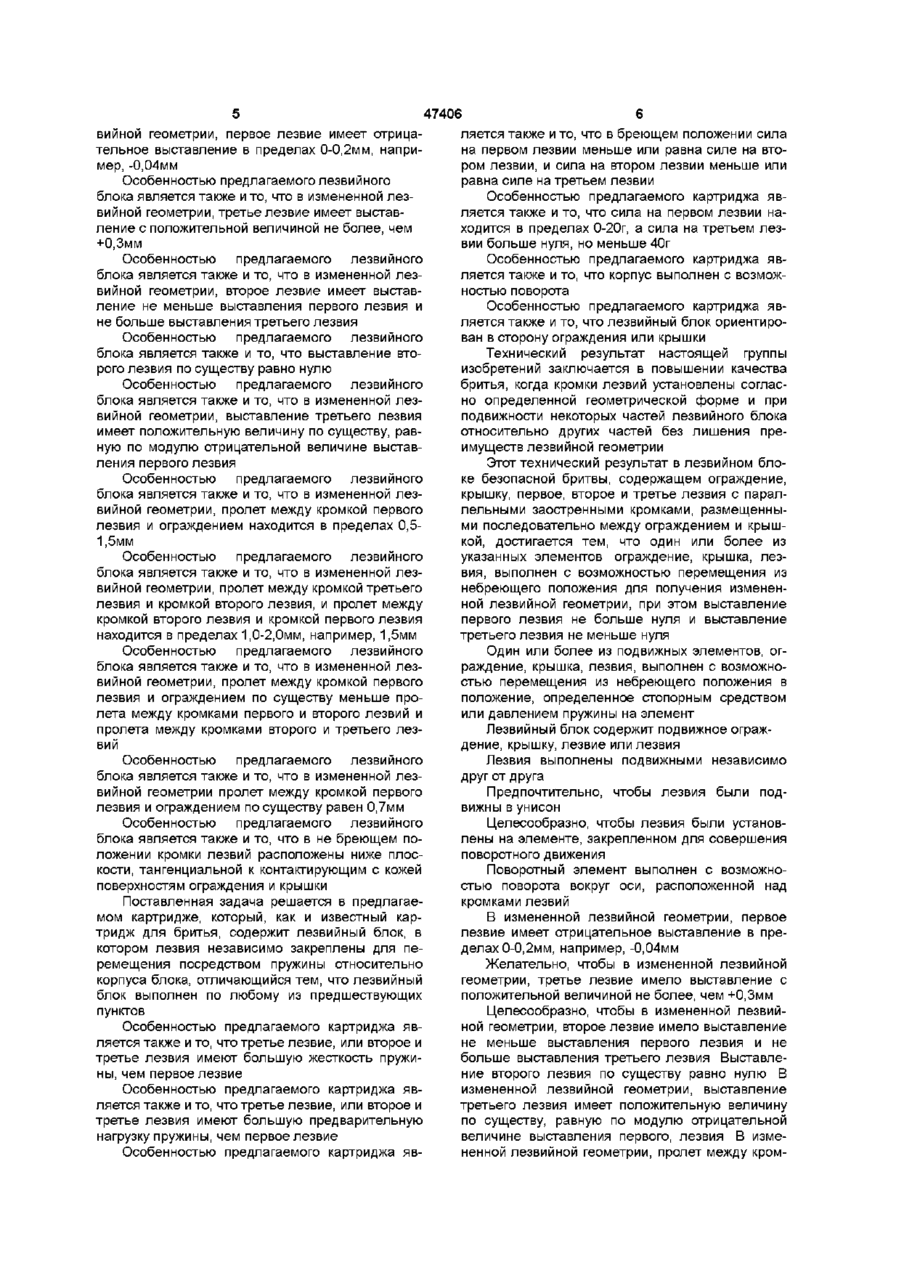

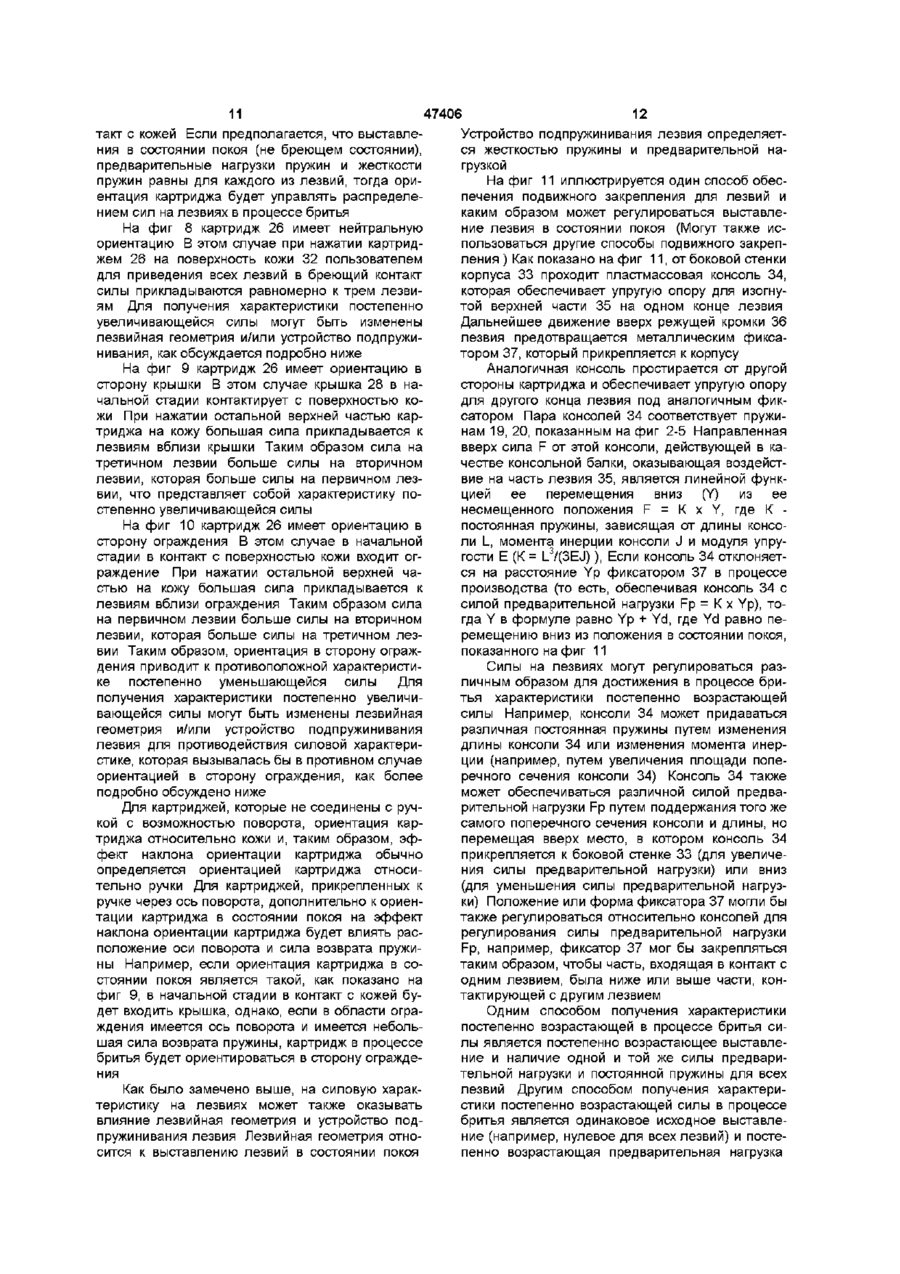

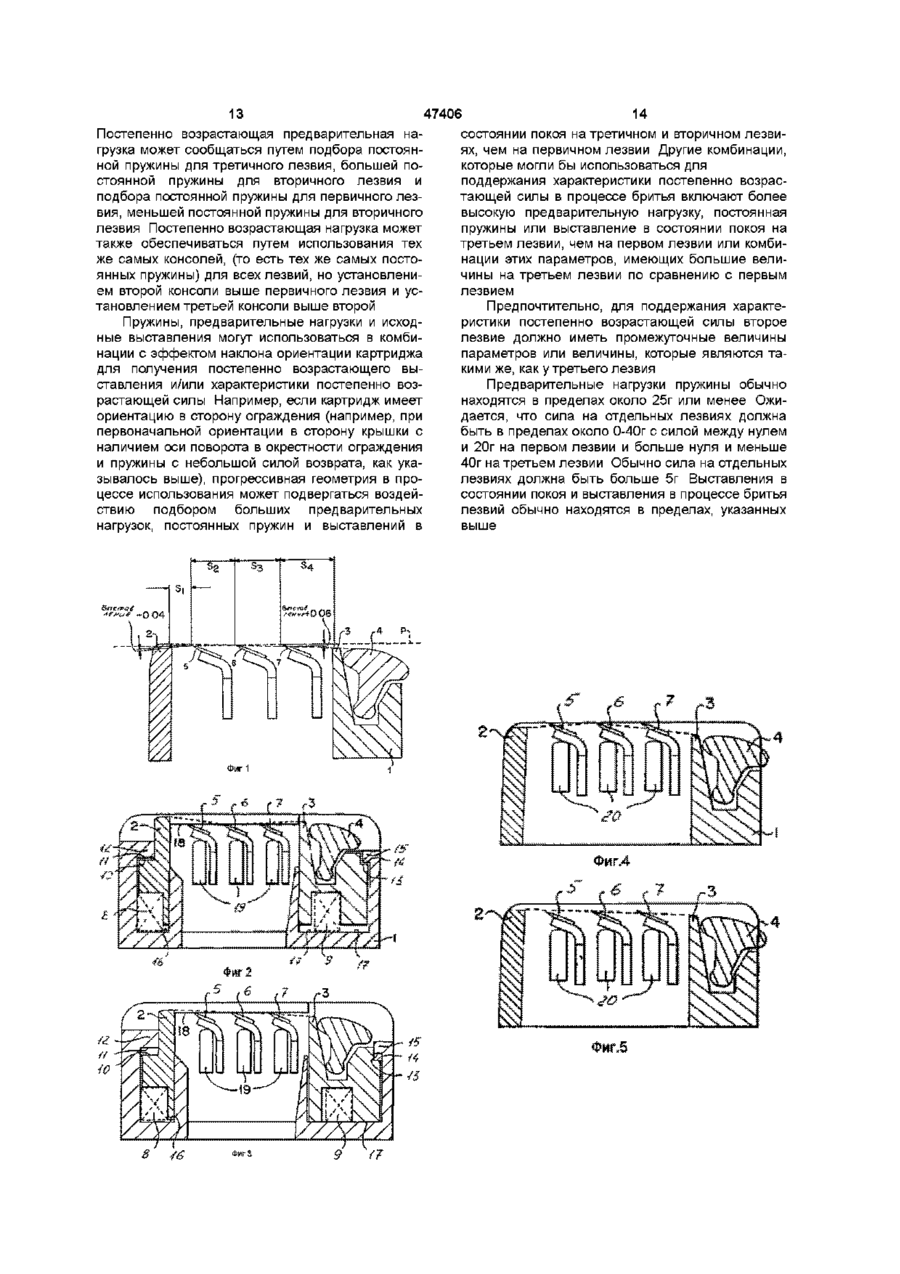

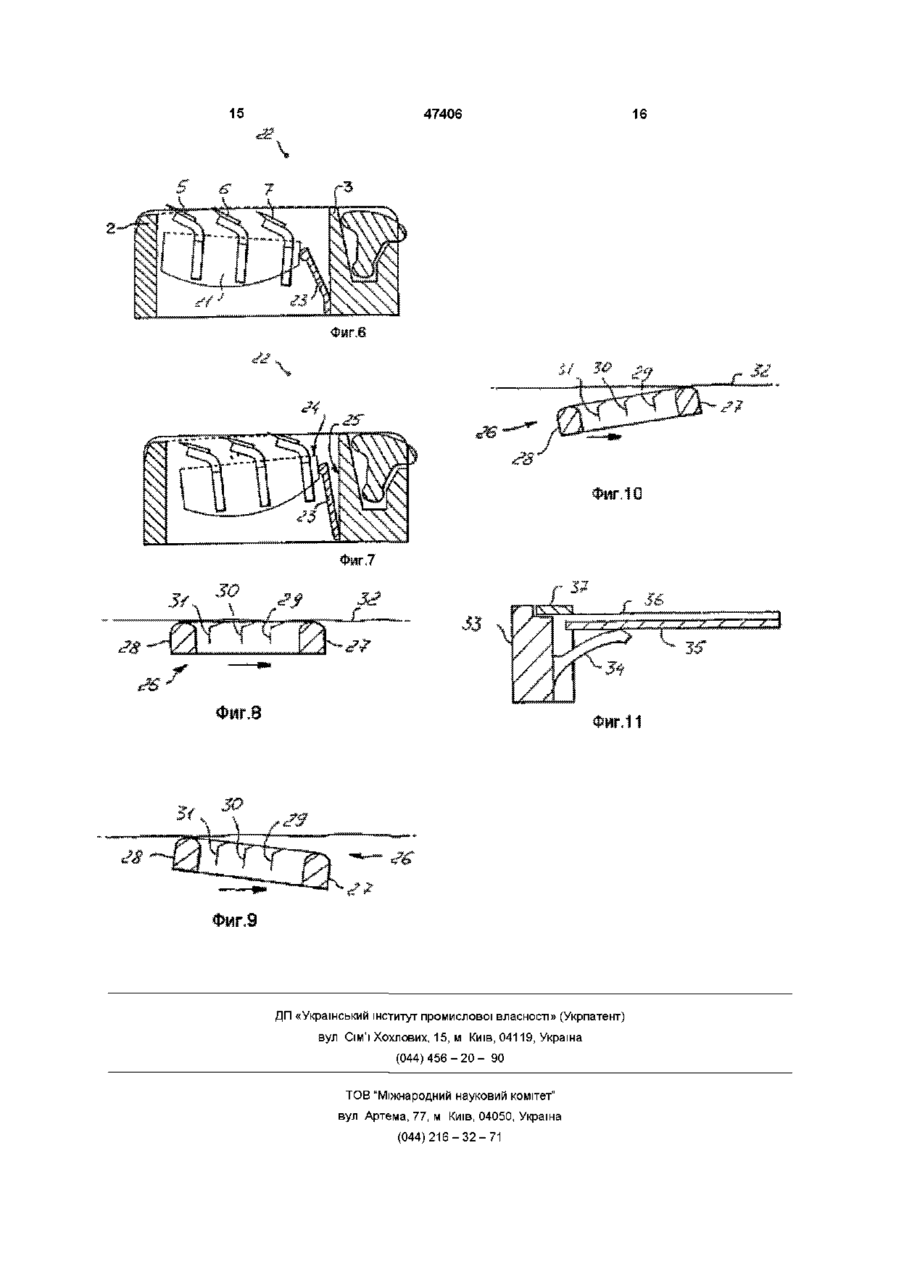

1 Лезвийный блок безопасной бритвы, содержащий ограждение, крышку и первое, второе и третье лезвия с параллельными заостренными кромками, размещенными последовательно между ограждением и крышкой, отличающийся тем, что один или более из указанных элементов ограждение, крышка, лезвия, выполнен с возможностью перемещения из небреющего положения для получения измененной лезвийной геометрии, при этом выставление первого лезвия не больше нуля и выставление третьего лезвия не меньше нуля 2 Лезвийный блок по п 1, отличающийся тем, что один или более из подвижных элементов ограждение, крышка, лезвия, выполнен с возможностью перемещения из небреющего положения в положение, определенное стопорным средством или давлением пружины на элемент 3 Лезвийный блок по пп 1 или 2, отличающийся тем, что содержит подвижное ограждение 4 Лезвийный блок по пп 1 или 2, отличающийся тем, что содержит подвижную крышку 5 Лезвийный блок по пп 1 или 2, отличающийся тем, что содержит подвижное лезвие или лезвия 6 Лезвийный блок по п 5, отличающийся тем, что содержит лезвия, выполненные подвижными независимо друг от друга 7 Лезвийный блок по п 5, отличающийся тем, что содержит лезвия, подвижные в унисон 8 Лезвийный блок по п 7, отличающийся тем, что лезвия установлены на элементе, закрепленном для совершения поворотного движения 9 Лезвийный блок по п 8, отличающийся тем, что поворотный элемент выполнен с возможностью поворота вокруг оси, расположенной над кромками лезвий 10 Лезвийный блок по любому из пп 1-9, отличающийся тем, что в измененной лезвийной гео метрии, первое лезвие имеет отрицательное выставление в пределах 0-0,2 мм, например -0,04мм 11 Лезвийный блок по любому из пп 1-10, отличающийся тем, что в измененной лезвийной геометрии третье лезвие имеет выставление с положительной величиной не более чем +0,3 мм 12 Лезвийный блок по любому из пп 1-11, отличающийся тем, что в измененной лезвийной геометрии второе лезвие имеет выставление не меньше выставления первого лезвия и не больше выставления третьего лезвия 13 Лезвийный блок по п 12, отличающийся тем, что выставление второго лезвия по существу равно нулю 14 Лезвийный блок по любому из пп 1-13, отличающийся тем, что в измененной лезвийной геометрии выставление третьего лезвия имеет положительную величину по существу равную по модулю отрицательной величине выставления первого лезвия 15 Лезвийный блок по любому из пп 1-14, отличающийся тем, что в измененной лезвийной геометрии пролет между кромкой первого лезвия и ограждением находится в пределах 0,5-1,5 мм 16 Лезвийный блок по любому из пп 1-15, отличающийся тем, что в измененной лезвийной геометрии пролет между кромкой третьего лезвия и кромкой второго лезвия, и пролет между кромкой второго лезвия и кромкой первого лезвия находится в пределах 1,0-2,0 мм, например 1,5 мм 17 Лезвийный блок по любому из пп 1-16, отличающийся тем, что в измененной лезвийной геометрии пролет между кромкой первого лезвия и ограждением по существу меньше пролета между кромками первого и второго лезвий и пролета между кромками второго и третьего лезвий 18 Лезвийный блок по любому из пп 1-17, отличающийся тем, что в измененной лезвийной геометрии пролет между кромкой первого лезвия и ограждением по существу равен 0,7 мм 19 Лезвийный блок по любому из пп 1-18, отличающийся тем, что в небреющем положении кромки лезвий расположены ниже плоскости, тангенциальной к контактирующим с кожей поверхностям ограждения и крышки 20 Картридж для бритья, содержащий лезвийный блок, в котором лезвия независимо закреплены для перемещения посредством пружины относи о (О о З 47406 тельно корпуса блока, отличающийся тем, что сила на первом лезвии меньше или равна силе на лезвийный блок выполнен по любому из предшевтором лезвии, и сила на втором лезвии меньше ствующих пунктов или равна силе на третьем лезвии 21 Картридж для бритья по п 20, отличающийся 24 Картридж для бритья по п 23, отличающийся тем, что третье лезвие или второе и третье лезтем, что сила на первом лезвии находится в превия имеют большую жесткость пружины, чем перделах 0-20 г, а сила на третьем лезвии больше вое лезвие нуля, но меньше 40 г 22 Картридж для бритья по п 20, отличающийся 25 Картридж для бритья по любому из пп 20-23, тем, что третье лезвие или второе и третье лезотличающийся тем, что корпус выполнен с возвия имеют большую предварительную нагрузку можностью поворота пружины, чем первое лезвие 26 Картридж для бритья по любому из пп 20-25, 23 Картридж для бритья по любому из пп 20-22, отличающийся тем, что лезвийный блок ориенотличающийся тем, что в бреющем положении тирован в сторону ограждения или крышки Изобретения относятся к конструкциям безопасных бритв, в частности, безопасных бритв, имеющих лезвийные блоки с множеством лезвий, определяющих параллельные заостренные кромки, расположенные для прохождения по поверхности подлежащей бритью кожи Изобретения применимы к безопасным бритвам, имеющим лезвийные блоки, постоянно прикрепленные к ручке бритвы, и к безопасным бритвам, имеющим лезвийные блоки, разъемно закрепляемые на ручке для замены при затуплений кромок лезвий и, в любом случае, изобретения могут быть введены независимо от того, прикреплен ли лезвийный блок к ручке неподвижно или прикреплен для перемещения, например, для поворота вокруг оси, параллельной кромки лезвий, относительно ручки под действием сил, прикладываемых к лезвийному блоку в процессе бритья Наиболее близким к предлагаемому изобретению - лезвийному блоку по технической сущности является лезвийный блок безопасной бритвы, содержащий ограждение, крышку и первое, второе и третье лезвия с параллельными заостренными кромками, размещенными последовательно между ограждением и крышкой (WO 92/17322 А1, 15 10 1992) Недостаток описанного изобретения состоит в том, что одни части описанного лезвийного блока остаются неподвижными относительно других его частей, что снижает силы резания в процессе бритья Наиболее близким к предлагаемому изобретению - картриджу для бритья по технической сущности является картридж для бритья, содержащий лезвийный блок, в котором лезвия независимо закреплены для перемещения посредством пружины относительно корпуса блока (WO 92/17322 А1, 15 10 1992) Недостаток и описанного изобретения состоит в том, что одни части описанного лезвийного блока остаются неподвижными относительно других его частей, что снижает силы резания в процессе бритья и качество бритья В основу предлагаемых изобретений поставлена задача создания такого лезвийного блока и картриджа безопасной бритвы, которые позволили бы повысить качество бритья за счет создания условии для заданной подвижности, элементов лезвийного блока в процессе бритья Поставленная задача решается в предлагаемом лезвийном блоке, который, как и известный лезвийный блок безопасной бритвы, содержит ограждение, крышку и первое, второе и третье лезвия с параллельными заостренными кромками, размещенными последовательно между ограждением и крышкой, а, согласно изобретению, один или более из указанных элементов ограждение, крышка, лезвия, выполнен с возможностью перемещения из небреющего положения для получения измененной лезвийной геометрии, при этом выставление первого лезвия не больше нуля и выставление третьего лезвия не меньше нуля Особенностью предлагаемого лезвийного блока является также и то, что один или более из подвижных элементов ограждение, крышка, лезвия, выполнен с возможностью перемещения из небреющего положения в положение, определенное стопорным средством или давлением пружины на элемент Особенностью предлагаемого лезвийного блока является также и то, что он содержит подвижное ограждение Особенностью предлагаемого лезвийного блока является также и то, что он содержит подвижную крышку Особенностью предлагаемого лезвийного блока является также и то, что он содержит подвижное лезвие или лезвия Особенностью предлагаемого лезвийного блока является также и то, что он содержит лезвия, выполненные подвижными независимо друг от друга Особенностью предлагаемого лезвийного блока является также и то, что он содержит лезвия, подвижные в унисон Особенностью предлагаемого лезвийного блока является также и то, что лезвия установлены на элементе, закрепленном для совершения поворотного движения Особенностью предлагаемого лезвийного блока является также и то, что поворотный элемент выполнен с возможностью поворота вокруг оси, расположенной над кромками лезвий Особенностью предлагаемого лезвийного блока является также и то, что в измененной лез 47406 6 ляется также и то, что в бреющем положении сила виинои геометрии, первое лезвие имеет отрицана первом лезвии меньше или равна силе на втотельное выставление в пределах 0-0,2мм, наприром лезвии, и сила на втором лезвии меньше или мер, -0,04мм равна силе на третьем лезвии Особенностью предлагаемого лезвийного Особенностью предлагаемого картриджа явблока является также и то, что в измененной лезляется также и то, что сила на первом лезвии навийной геометрии, третье лезвие имеет выставходится в пределах 0-20г, а сила на третьем лезление с положительной величиной не более, чем вии больше нуля, но меньше 40г +0,Змм Особенностью предлагаемого лезвийного Особенностью предлагаемого картриджа явблока является также и то, что в измененной лезляется также и то, что корпус выполнен с возможвийной геометрии, второе лезвие имеет выставностью поворота ление не меньше выставления первого лезвия и Особенностью предлагаемого картриджа явне больше выставления третьего лезвия ляется также и то, что лезвийный блок ориентирован в сторону ограждения или крышки Особенностью предлагаемого лезвийного блока является также и то, что выставление втоТехнический результат настоящей группы рого лезвия по существу равно нулю изобретений заключается в повышении качества бритья, когда кромки лезвий установлены согласОсобенностью предлагаемого лезвийного но определенной геометрической форме и при блока является также и то, что в измененной лезподвижности некоторых частей лезвийного блока вийной геометрии, выставление третьего лезвия относительно других частей без лишения преимеет положительную величину по существу, равимуществ лезвийной геометрии ную по модулю отрицательной величине выставления первого лезвия Этот технический результат в лезвийном блоке безопасной бритвы, содержащем ограждение, Особенностью предлагаемого лезвийного крышку, первое, второе и третье лезвия с паралблока является также и то, что в измененной лезлельными заостренными кромками, размещеннывийной геометрии, пролет между кромкой первого ми последовательно между ограждением и крышлезвия и ограждением находится в пределах 0,5кой, достигается тем, что один или более из 1,5мм указанных элементов ограждение, крышка, лезОсобенностью предлагаемого лезвийного вия, выполнен с возможностью перемещения из блока является также и то, что в измененной лезнебреющего положения для получения измененвийной геометрии, пролет между кромкой третьего ной лезвийной геометрии, при этом выставление лезвия и кромкой второго лезвия, и пролет между первого лезвия не больше нуля и выставление кромкой второго лезвия и кромкой первого лезвия третьего лезвия не меньше нуля находится в пределах 1,0-2,0мм, например, 1,5мм Особенностью предлагаемого лезвийного Один или более из подвижных элементов, огблока является также и то, что в измененной лезраждение, крышка, лезвия, выполнен с возможновийной геометрии, пролет между кромкой первого стью перемещения из небреющего положения в лезвия и ограждением по существу меньше проположение, определенное стопорным средством лета между кромками первого и второго лезвий и или давлением пружины на элемент пролета между кромками второго и третьего лезЛезвийный блок содержит подвижное огражвий дение, крышку, лезвие или лезвия Особенностью предлагаемого лезвийного Лезвия выполнены подвижными независимо блока является также и то, что в измененной лездруг от друга вийной геометрии пролет между кромкой первого Предпочтительно, чтобы лезвия были подлезвия и ограждением по существу равен 0,7мм вижны в унисон Особенностью предлагаемого лезвийного Целесообразно, чтобы лезвия были установблока является также и то, что в не бреющем полены на элементе, закрепленном для совершения ложении кромки лезвий расположены ниже плосповоротного движения кости, тангенциальной к контактирующим с кожей Поворотный элемент выполнен с возможноповерхностям ограждения и крышки стью поворота вокруг оси, расположенной над кромками лезвий Поставленная задача решается в предлагаемом картридже, который, как и известный карВ измененной лезвийной геометрии, первое тридж для бритья, содержит лезвийный блок, в лезвие имеет отрицательное выставление в прекотором лезвия независимо закреплены для педелах 0-0,2мм, например, -0,04мм ремещения посредством пружины относительно Желательно, чтобы в измененной лезвийной корпуса блока, отличающийся тем, что лезвийный геометрии, третье лезвие имело выставление с блок выполнен по любому из предшествующих положительной величиной не более, чем +0,Змм пунктов Целесообразно, чтобы в измененной лезвийной геометрии, второе лезвие имело выставление Особенностью предлагаемого картриджа явне меньше выставления первого лезвия и не ляется также и то, что третье лезвие, или второе и больше выставления третьего лезвия Выставлетретье лезвия имеют большую жесткость пружиние второго лезвия по существу равно нулю В ны, чем первое лезвие измененной лезвийной геометрии, выставление Особенностью предлагаемого картриджа явтретьего лезвия имеет положительную величину ляется также и то, что третье лезвие, или второе и по существу, равную по модулю отрицательной третье лезвия имеют большую предварительную величине выставления первого, лезвия В изменагрузку пружины, чем первое лезвие ненной лезвийной геометрии, пролет между кромОсобенностью предлагаемого картриджа яв 47406 8 кои первого лезвия и ограждением находится в ся и несутся соответствующими опорными элепределах 0,5-1,5мм ментами первичное лезвие 5, вторичное лезвие 6 Предпочтительно, чтобы в измененной лези третичное лезвие 7, кромки которых лежат в вийной геометрии, пролет между кромкой третьего общей плоскости Р лезвия и кромкой второго лезвия, и пролет между Лезвийный блок имеет следующую геометкромкой второго лезвия и кромкой первого лезвия рию находился в пределах 1,0-2,0мм, например, а) пролет Si первичного лезвия 5 находится в 1,5мм В измененной лезвийной геометрии, пропределах 0,5-1,0мм и предпочтительно составляет лет между кромкой первого лезвия и ограждением 0,7мм, по существу меньше пролета между кромками б) пролет S2 вторичного лезвия 6 и пролет S3 первого и второго лезвий и пролета между кромтретичного лезвия 7 находятся в пределах 1,0ками второго и третьего лезвий В измененной 2,0мм и каждый предпочтительно равен 1,5мм, лезвийной геометрии пролет между кромкой перв) расстояние S4 от кромки третичного лезвия вого лезвия и ограждением по существу равен 0,7 до крышки равно около 1,8мм, мм В не бреющем положении кромки лезвий расг) выставление первичного лезвия составляет положены ниже плоскости, тангенциальной к кон-0,04мм, тактирующим с кожей поверхностям ограждения и д) выставление вторичного лезвия 6 меньше крышки выставления первичного лезвия 5 и не больше выставления третичного лезвия 7 и, как показано, Указанный технический результат в картридже равно нулю, для бритья, содержащем лезвийный блок, в котором лезвия независимо закреплены для перемее) выставление третичного лезвия составляет щения посредством пружины относительно корпуоколо +0,09мм са блока, достигается тем, что лезвийный блок За исключением тех случаев, когда это огововыполнен так, как он описан выше рено особо, воплощения настоящего изобретения, описанные ниже, так устроены, что может достиТретье лезвие, или второе и третье лезвия гаться практически аналогичная лезвийная геоимеют большую жесткость пружины, чем первое метрия, хотя такая геометрия не соблюдается, лезвие когда лезвийный блок находится в состоянии поПредпочтительно, чтобы третье лезвие, или коя и не используется второе и третье лезвия, имели большую предварительную нагрузку пружины, чем первое лезвие В лезвийном блоке, показанном на фиг 2 и 3, ограждение прикреплено к корпусу для совершеКорпус выполнен с возможностью поворота ния скользящего передвижения вверх и вниз межВ бреющем положении сила на первом лезвии ду верхним и нижним крайними положениями, опменьше или равна силе на втором лезвии, и сила ределяемыми упорными поверхностями, на втором лезвии меньше или равна силе на предусмотренными на корпусе Ограждение слегтретьем лезвии ка подталкивается в верхнее крайнее положение Сила на первом лезвии находится в пределах пружиной 8 Крышка 3 аналогично устанавливает0-20г, а сила на третьем лезвии больше нуля, но ся на корпусе с возможностью скольжения вверх и меньше 40г вниз между крайними положениями, определяеЛезвийный блок ориентирован в сторону огмыми упорами, и пружина 9 слегка смещает раждения или крышки крышку в ее верхнее крайнее положение Полное понимание изобретения должно быть получено из следующего подробного описания со Как видно на фиг 2, в верхнем крайнем полоссылкой на прилагаемые чертежи жении ограждения вверх обращенный уступ 10 на ограждении упирается в упорную поверхность 11, фиг 1 - предпочтительная лезвийная геометобразуемую фланцем 12, выполненным за одно рия в процессе бритья, целое с корпусом Аналогично, в верхнем крайнем фиг 2 - поперечное сечение первого воплоположении крышки вверх обращенный уступ 13 на щения настоящего изобретения, находящегося в крышке упирается в упорную поверхность 14, обнерабочем положении, разуемую фланцем 15, выполненным за одно цефиг, 3 - лезвийный блок, представленный на лое с корпусом Как показано на фиг, 3, в нижних фиг 2 с частями, занимающими различные отнокрайних положениях ограждения и крышки они сительные положения, упираются, соответственно, в упорные поверхнофиг 4 и 5 - виды, соответствующие фиг 2 и 3, сти 16 и 17, определяемые нижней стеночной часоответственно, и иллюстрирующие второе востью корпуса площение изобретения, фиг 6 и 7 - виды, соответствующие фиг 2 и 3 Три лезвия 5, 6, 7 могут быть неподвижно заи иллюстрирующие третье воплощение изобретекреплены на корпусе или они могут смещаться ния, соответствующими пружинами до упора в упорную поверхность 18, определенную загнутыми внутрь фиг 8-10 - различные ориентации картриджа фланцами на торцевых стенках корпуса В нераотносительно кожи бреющегося, бочем состоянии лезвийного блока не соблюдаетфиг 11 - поперечное сечение еще одного вося целевая лезвийная геометрия, Отрицательное площения изобретения, иллюстрирующее испольвыставление первичного лезвия имеет абсолютзование консолей для подпружинивания лезвий ную величину, значительно превышающую 0,2мм На фиг 1 схематично показан лезвийный блок и третичное лезвие имеет отрицательное выставбезопасной бритвы, имеющий корпус 1, определение В процессе использования ограждение и ляющий ограждение 2 и крышку 3 и крепление крышка могут быть отжаты против действия прусмазывающей рейки 4 На корпусе поддерживают 10 9 47406 жин 8, 9, соответственно, действующих на них, и стоянии лезвийного блока геометрия практически занять свои нижние крайние положения, как покатакая, как показано на фиг 1, и, следовательно, зано на фиг, 3, когда достигается измененная геособлюдается целевая геометрия для лезвий Как метрия, по существу соответствующая показанной проиллюстрировано, лезвия неподвижно установна фиг 1 лены на кулисе, но они могут закрепляться подвижно на кулисе посредством пружин, так что в От этой целевой геометрии лезвия могут быть процессе бритья лезвия могут быть отклоненными отклонены вниз против действия их индивидуальот целевой геометрии, как упоминалось выше в ных пружин 19, но при этом повышенные характеотношении фиг 2 и 3 ристики процесса бритья вследствие целевой геометрии не должны теряться Кроме того, несуПонятно, что, хотя они первоначально не щественным является то, что ограждение и крышудовлетворяют геометрическим параметрам для ка остаются в своих нижних крайних положениях, получения лучших характеристик бритья, все прикогда они находятся в контакте с кожей в процессе меры воплощения изобретения выполнены с возиспользования лезвийного блока, и обеспечиваетможностью получения этих геометрических парася возможность их перемещения под действием метров в процессе использования Хотя были соответствующих пружин 8, 9 описаны некоторые воплощения, необходимо понимать, что также возможны другие воплощения в В воплощении, показанном на фиг 4 и 5, пределах объема изобретения, определенного в крышка 3 и ограждение 2 устанавливаются на формуле изобретения Например, могли бы быть корпусе так, как показано на фиг 1, но в этом слуподвижными только одно ограждение или одна чае лезвия способны передвигаться и подвержекрышка или лезвия и ограждение и/или крышка ны действию соответствующих пружин 20 Пружиили только одно или два лезвия Также возможны ны могли бы оказывать небольшое давление на другие комбинации подвижных элементов Кроме лезвия вверх до вхождения в контакт с упорной того, элементы могли бы быть приспособлены для поверхностью (как упоминалось в отношении фиг передвижения различным способом, например, 2 и 3), но, как показано, пружины являются ненаограждение может быть установлено для отклопряженными, когда лезвийный блок находится в нения или наклона и/или для изменения пролета состоянии покоя, а не в процессе использования, первого лезвия, а также изменения выставления так что в данном случае отсутствует предварилезвия тельная нагрузка на лезвия В этом состоянии лезвийного блока не соблюдается целевая геоОсобенностью ограждения и/или крышки, явметрия для лезвий, например, из-за того, что перляющихся подвижными и подпружиненными, как в вичное лезвие имеет положительное выставление воплощении, показанном на фиг 2 и 3, является и выставление третичного лезвия больше предто, что при отсутствии использования все кромки почтительной максимальной величины +0,2мм лезвий расположены ниже плоскости, тангенциОднако в процессе использования лезвия отжиальной к контактирующим с кожей поверхностям маются против действия пружин так, что получаограждения и крышки Однако ограждение и/или ется измененная геометрия, как показано на фиг крышка могут быть легко перемещены в убранное 5, и практически может быть получена целевая положение, определенное стопором, так что полугеометрия, показанная на фиг, 1 чается желаемая лезвийная геометрия Если бы потребовалось, лезвия могли бы Считается, что хорошие результаты бритья быть снабжены стопорами для заданного опредедостигаются, когда картриджи с тремя подвижно ления положений, до которых они должны быть закрепленными лезвиями проявляют характериотклонены для достижения целевой геометрии стику "постепенно увеличивающейся силы", то Альтернативно, могли быть выбраны такие жестесть сила на третичном лезвии больше силы на кости пружин, чтобы не превышались отклонения первичном лезвии и сила на вторичном лезвии от положений согласно целевой геометрии является промежуточной между силами на первичном и третичном лезвиях или равна силе на Воплощение, показанное на фиг 6 и 7, также любом первичном или третичном лезвии На расимеет неподвижное ограждение 2 и крышку 3 Три пределение сил на лезвиях может влиять эффект лезвия 5, 6, 7 установлены на кулисном блоке 21, наклона ориентации картриджа, лезвийная геоподдерживаемом на корпусе I, например, подшипметрия и устройство подпружинивания лезвия, как ником с вкладышем для поворотного движения подробно обсуждено ниже лезвий в унисон вокруг оси поворота 22, расположенной выше кромок лезвий Листовая пружина Эффект наклона ориентации картриджа отно23, закрепленная на корпусе, действует на кулису, сится к влиянию угловой ориентации картриджа слегка подталкивая ее в не бреющее положение, относительно поверхности кожи на распределение показанное на фиг 6, в котором лезвия не соблюсил на отдельных лезвиях На фиг 8-10 иллюстдают целевую геометрию для лезвий, при этом рируются три ориентации картриджа, нейтральная первичное лезвие имеет положительное выставориентация, ориентация в сторону крышки и ориление, а третичное лезвие имеет отрицательное ентация в сторону ограждения На этих фигурах выставление В процессе использования приклачертежей схематично показан картридж 26, вклюдываемые силы будут вызывать поворот кулисночающий ограждение 27, крышку 28 и лезвия 29, го блока против действия пружины 23 и занятие 30, 31, и он показан с ориентацией относительно положения, показанного на фиг 7, и которое моповерхности кожи 32 перед ее прогибом В прожет быть задано стопором, установленным на цессе бритья картриджи, в общем, должны нажикорпусе, например, стопором 24 или стопором 25, мать на поверхность кожи, прогибая ее так, что указанными схематично на чертежах В этом совся верхняя часть картриджа будет входить в кон 12 11 47406 такт с кожей Если предполагается, что выставлеУстройство подпружинивания лезвия определяетния в состоянии покоя (не бреющем состоянии), ся жесткостью пружины и предварительной напредварительные нагрузки пружин и жесткости грузкой пружин равны для каждого из лезвий, тогда ориНа фиг 11 иллюстрируется один способ обесентация картриджа будет управлять распределепечения подвижного закрепления для лезвий и нием сил на лезвиях в процессе бритья каким образом может регулироваться выставление лезвия в состоянии покоя (Могут также исНа фиг 8 картридж 26 имеет нейтральную пользоваться другие способы подвижного закрепориентацию В этом случае при нажатии картридления ) Как показано на фиг 11, от боковой стенки жем 26 на поверхность кожи 32 пользователем корпуса 33 проходит пластмассовая консоль 34, для приведения всех лезвий в бреющий контакт которая обеспечивает упругую опору для изогнусилы прикладываются равномерно к трем лезвитой верхней части 35 на одном конце лезвия ям Для получения характеристики постепенно Дальнейшее движение вверх режущей кромки 36 увеличивающейся силы могут быть изменены лезвия предотвращается металлическим фиксалезвийная геометрия и/или устройство подпружитором 37, который прикрепляется к корпусу нивания, как обсуждается подробно ниже На фиг 9 картридж 26 имеет ориентацию в Аналогичная консоль простирается от другой сторону крышки В этом случае крышка 28 в настороны картриджа и обеспечивает упругую опору чальной стадии контактирует с поверхностью кодля другого конца лезвия под аналогичным фикжи При нажатии остальной верхней частью карсатором Пара консолей 34 соответствует пружитриджа на кожу большая сила прикладывается к нам 19, 20, показанным на фиг 2-5 Направленная лезвиям вблизи крышки Таким образом сила на вверх сила F от этой консоли, действующей в катретичном лезвии больше силы на вторичном честве консольной балки, оказывающая воздейстлезвии, которая больше силы на первичном лезвие на часть лезвия 35, является линейной функвии, что представляет собой характеристику поцией ее перемещения вниз (Y) из ее степенно увеличивающейся силы несмещенного положения F = К х Y, где К постоянная пружины, зависящая от длины консоНа фиг 10 картридж 26 имееториентацию в ли L, момента инерции консоли J и модуля упрусторону ограждения В этом случае в начальной гости Е (К = L3/(3EJ)), Если консоль 34 отклоняетстадии в контакт с поверхностью кожи входит огся на расстояние Yp фиксатором 37 в процессе раждение При нажатии остальной верхней чапроизводства (то есть, обеспечивая консоль 34 с стью на кожу большая сила прикладывается к силой предварительной нагрузки Fp = К х Yp), толезвиям вблизи ограждения Таким образом сила гда Y в формуле равно Yp + Yd, где Yd равно пена первичном лезвии больше силы на вторичном ремещению вниз из положения в состоянии покоя, лезвии, которая больше силы на третичном лезпоказанного на фиг 11 вии Таким образом, ориентация в сторону ограждения приводит к противоположной характеристиСилы на лезвиях могут регулироваться разке постепенно уменьшающейся силы Для личным образом для достижения в процессе бриполучения характеристики постепенно увеличитья характеристики постепенно возрастающей вающейся силы могут быть изменены лезвийная силы Например, консоли 34 может придаваться геометрия и/или устройство подпружинивания различная постоянная пружины путем изменения лезвия для противодействия силовой характеридлины консоли 34 или изменения момента инерстике, которая вызывалась бы в противном случае ции (например, путем увеличения площади попеориентацией в сторону ограждения, как более речного сечения консоли 34) Консоль 34 также подробно обсуждено ниже может обеспечиваться различной силой предварительной нагрузки Fp путем поддержания того же Для картриджей, которые не соединены с ручсамого поперечного сечения консоли и длины, но кой с возможностью поворота, ориентация карперемещая вверх место, в котором консоль 34 триджа относительно кожи и, таким образом, эфприкрепляется к боковой стенке 33 (для увеличефект наклона ориентации картриджа обычно ния силы предварительной нагрузки) или вниз определяется ориентацией картриджа относи(для уменьшения силы предварительной нагрузтельно ручки Для картриджей, прикрепленных к ки) Положение или форма фиксатора 37 могли бы ручке через ось поворота, дополнительно к ориентакже регулироваться относительно консолей для тации картриджа в состоянии покоя на эффект регулирования силы предварительной нагрузки наклона ориентации картриджа будет влиять расFp, например, фиксатор 37 мог бы закрепляться положение оси поворота и сила возврата пружитаким образом, чтобы часть, входящая в контакт с ны Например, если ориентация картриджа в соодним лезвием, была ниже или выше части, констоянии покоя является такой, как показано на тактирующей с другим лезвием фиг 9, в начальной стадии в контакт с кожей будет входить крышка, однако, если в области ограОдним способом получения характеристики ждения имеется ось поворота и имеется небольпостепенно возрастающей в процессе бритья сишая сила возврата пружины, картридж в процессе лы является постепенно возрастающее выставлебритья будет ориентироваться в сторону ограждение и наличие одной и той же силы предвариния тельной нагрузки и постоянной пружины для всех лезвий Другим способом получения характериКак было замечено выше, на силовую харакстики постепенно возрастающей силы в процессе теристику на лезвиях может также оказывать бритья является одинаковое исходное выставлевлияние лезвийная геометрия и устройство подние (например, нулевое для всех лезвий) и постепружинивания лезвия Лезвийная геометрия отнопенно возрастающая предварительная нагрузка сится к выставлению лезвий в состоянии покоя 14 13 47406 Постепенно возрастающая предварительная насостоянии покоя на третичном и вторичном лезвигрузка может сообщаться путем подбора постоянях, чем на первичном лезвии Другие комбинации, ной пружины для третичного лезвия, большей покоторые могли бы использоваться для стоянной пружины для вторичного лезвия и поддержания характеристики постепенно возрасподбора постоянной пружины для первичного лезтающей силы в процессе бритья включают более вия, меньшей постоянной пружины для вторичного высокую предварительную нагрузку, постоянная лезвия Постепенно возрастающая нагрузка может пружины или выставление в состоянии покоя на также обеспечиваться путем использования тех третьем лезвии, чем на первом лезвии или комбиже самых консолей, (то есть тех же самых постонации этих параметров, имеющих большие велиянных пружины) для всех лезвий, но установленичины на третьем лезвии по сравнению с первым ем второй консоли выше первичного лезвия и услезвием тановлением третьей консоли выше второй Предпочтительно, для поддержания характеристики постепенно возрастающей силы второе Пружины, предварительные нагрузки и исходлезвие должно иметь промежуточные величины ные выставления могут использоваться в комбипараметров или величины, которые являются танации с эффектом наклона ориентации картриджа кими же, как у третьего лезвия для получения постепенно возрастающего выставления и/или характеристики постепенно возПредварительные нагрузки пружины обычно растающей силы Например, если картридж имеет находятся в пределах около 25г или менее Ожиориентацию в сторону ограждения (например, при дается, что сила на отдельных лезвиях должна первоначальной ориентации в сторону крышки с быть в пределах около 0-40г с силой между нулем наличием оси поворота в окрестности ограждения и 20г на первом лезвии и больше нуля и меньше и пружины с небольшой силой возврата, как ука40г на третьем лезвии Обычно сила на отдельных зывалось выше), прогрессивная геометрия в пролезвиях должна быть больше 5г Выставления в цессе использования может подвергаться воздейсостоянии покоя и выставления в процессе бритья ствию подбором больших предварительных лезвий обычно находятся в пределах, указанных нагрузок, постоянных пружин и выставлений в выше с5
