Високовольтний вимірювальний трансформатор напруги

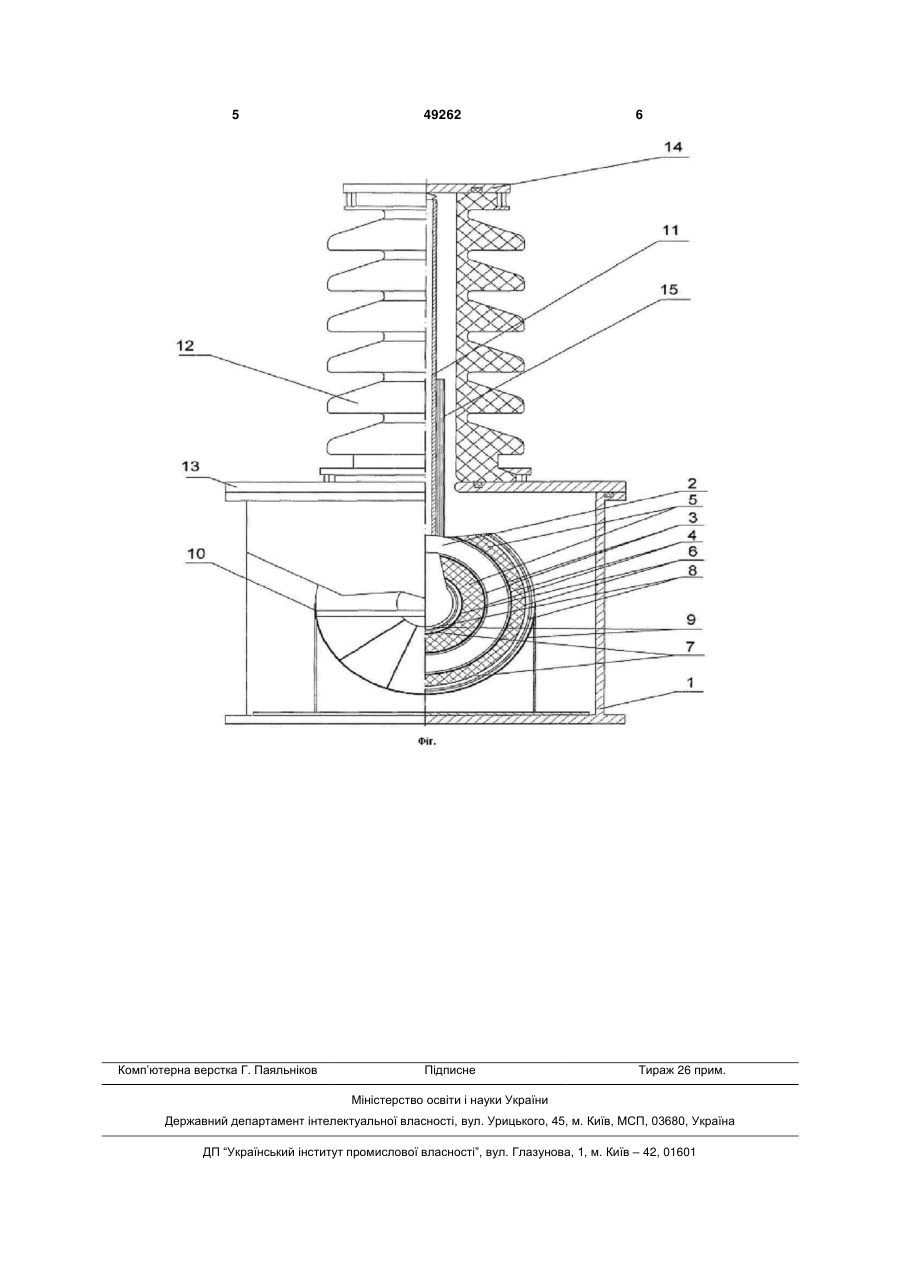

1. Високовольтний вимірювальний трансформатор напруги, що містить заповнений ізолюючим середовищем металевий корпус, всередині якого розміщено магнітопровід активної частини з основною та додатковою низьковольтними обмотками, з накладеним шаром ізоляції, з електростатичним екраном, приєднаним до електричного потенціалу магнітопроводу та металевого корпусу трансформатора, поверх якого розміщується багатошарова обмотка вищої напруги, що екранується другим електростатичним екраном, приєднаним до висо 3 49262 4 дені через низьковольтні ізолятори на кришку корз електростатичним екраном, розміщеним на ізопусу трансформатора. люючому каркасі магнітопроводу. Недоліками найближчого аналогу є: Сутність корисної моделі, що пропонується, - складність конструкції, великі габарити, велипояснюється кресленням, де на фіг. зображено ка вага; загальний вид високовольтного вимірювального - значна похибка, внаслідок недостатнього потрансформатора напруги. Високовольтний вимітокозчеплення обмоток трансформатора; рювальний трансформатор напруги містить запов- значна витрата матеріалів. нений ізольованим середовищем металевий корВ основу корисної моделі поставлено задачу пус 1, в середині якого розташовано тороїдальний підвищення класу точності, підвищення класу намагнітопровід активної частини 2 та його ізоляційпруги, зменшення маси трансформатора шляхом ний каркас 3, з електростатичним екраном 4, а змінення конструкції магнітопроводу, змінення потакож обмотку вищої напруги 5, з другим електрорядку розташування обмоток та додаткової ізолястатичним екраном 6, основну 7, та додаткову 8 ції труби струмовиводу, за рахунок чого збільшуобмотки нижчої напруги з накладеним шаром ізоється потокозчеплення обмоток та зменшується ляції 9, який закріплений на підставці активної часнапруженість електричного поля в середині констини 10, та металеву трубу струмовиводу обмотки трукції, внаслідок чого підвищується клас точності, вищої напруги 11, яка з'єднана з електростатичзменшуються габарити і маса трансформатора, а ним екраном, розміщеним на ізоляційному каркасі також підвищується клас напруги. магнітопроводу, та проходить всередині заповнеПоставлена задача вирішується тим, що у виного ізоляційним середовищем порожнистого ізосоковольтному вимірювальному трансформаторі лятора 12, закріпленого на кришці 13 корпусу транапруги, що містить заповнений ізолюючим серенсформатора та герметично закритого металевою довищем металевий корпус, всередині якого роззаглушкою 14, електрично з'єднаною з металевою міщено магнітопровід активної частини з основною трубою струмовиводу. та додатковою низьковольтними обмотками, з наДля підвищення електричної міцності ізоляційкладеним шаром ізоляції, з електростатичним екного проміжку між металевою трубою 11 струмораном, приєднаним до електричного потенціалу виводу високої напруги та кришкою корпусу транмагнітопроводу та металевого корпусу трансфорсформатора металева труба додатково матора, поверх якого розміщується багатошарова ізолюється діелектричною підмоткою 15. обмотка вищої напруги, що екранується другим В якості електростатичного екрану може викоелектростатичним екраном, приєднаним до висористовуватись безпосередньо тороїдальний магніковольтного виводу обмотки вищої напруги та топровід трансформатора, який має електричне з'єднаним з металевою трубою струмовиводу, що з'єднання з початком обмотки вищої напруги та проходить всередині заповненого ізолюючим семеталевою трубою струмовиводу високої напруги. редовищем порожнистого ізолятора, закріпленого Застосування у високовольтному вимірювальна кришці корпусу та герметично закритого метаному трансформаторі напруги тороїдального маглевою заглушкою, електрично з'єднаною з метанітопроводу, зміненого порядку розташування облевою трубою струмовиводу, новим є те, що мангмоток та додаткової ізоляції труби струмовиводу нітопровід виконаний тороїдальним, на дозволяє отримати наступні характеристики кориізолюючому каркасі його з електростатичним ексної моделі: раном розміщена обмотка вищої напруги з другим електростатичним екраном, поверх якого розміНомінальна первинна напруга, щена основна та додаткова обмотки нижчої напруВ 110000/V3. ги з накладеним шаром ізоляції, який закріплений Номінальна вторинна напруга, 100 / 3. на підставці активної частини, що розміщена у В корпусі трансформатора, а металева труба струКлас точності 0,1 мовиводу містить діелектричну підмотку і з'єднана Габаритні розміри, мм 300x470x1060. Маса, кг 100. 5 Комп’ютерна верстка Г. Паяльніков 49262 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
