Спосіб електрофоретичної обробки порожнини рота і електронна зубна щітка для того ж самого

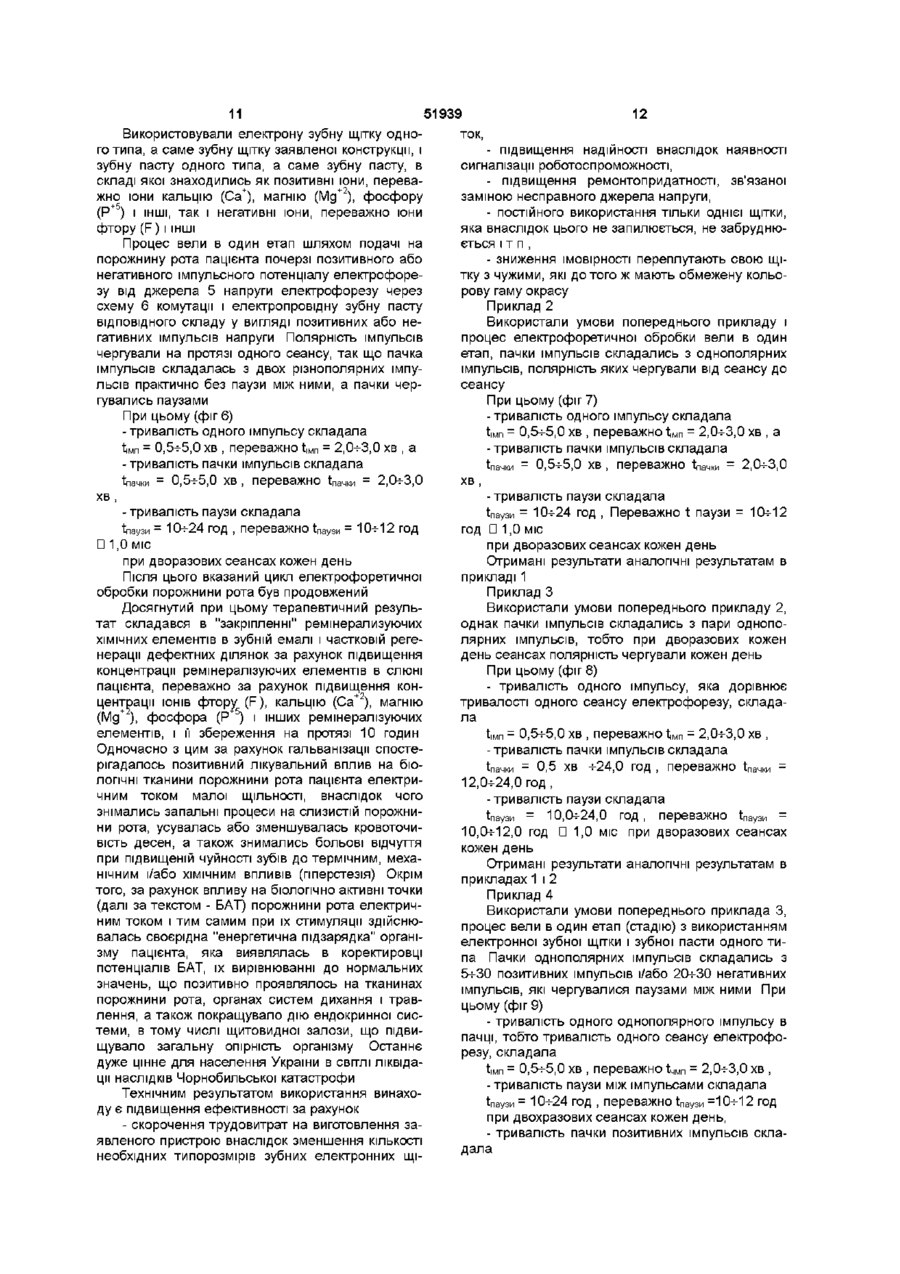

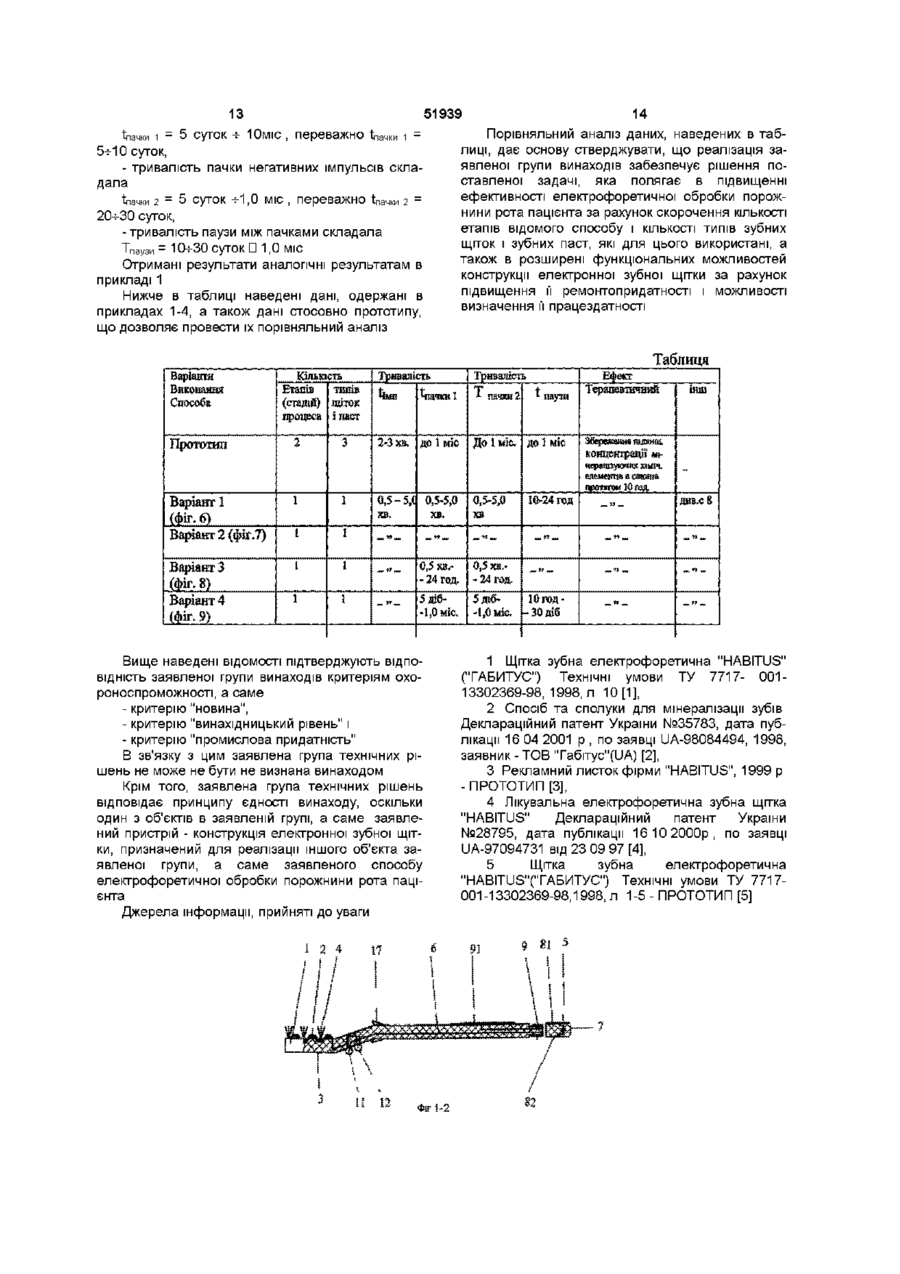

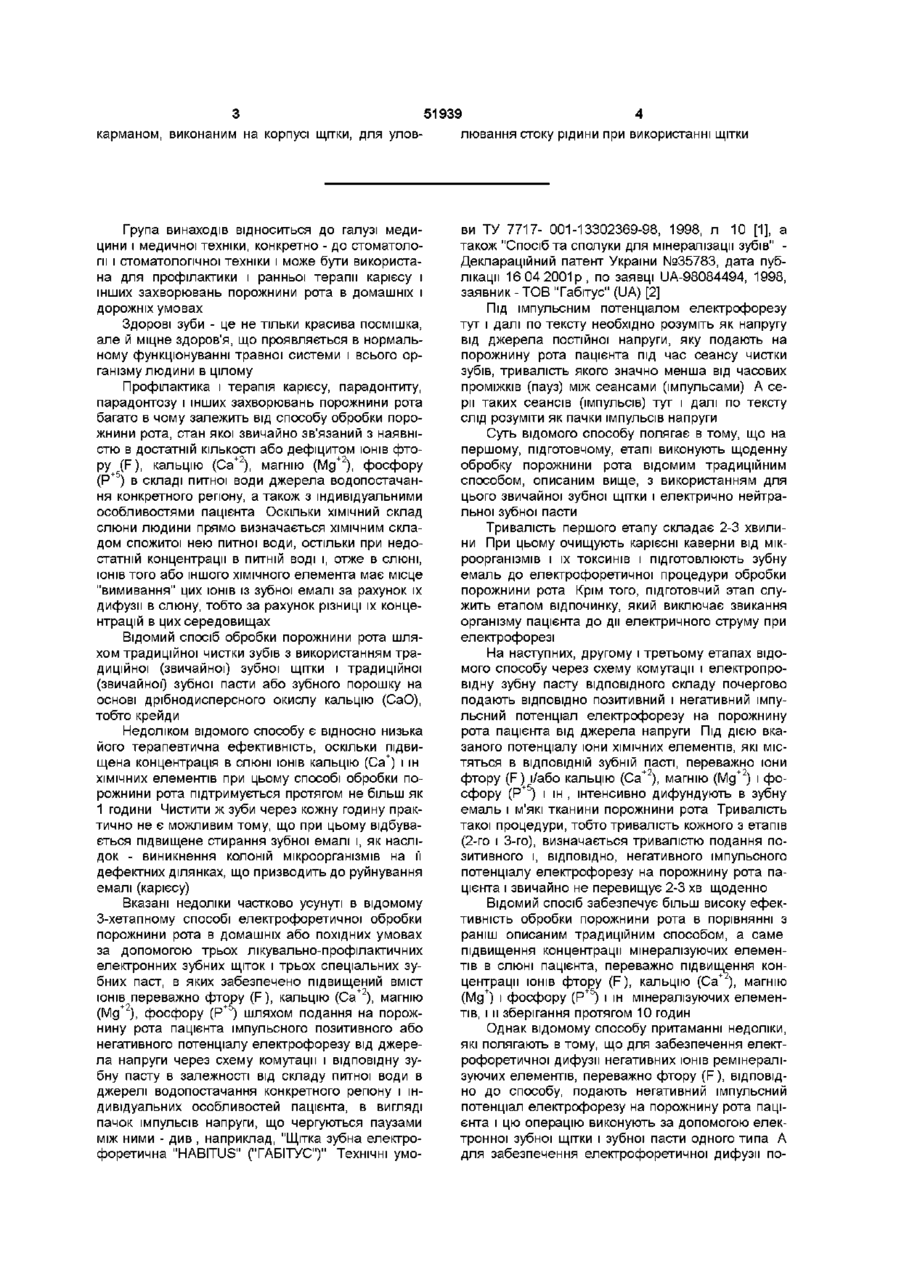

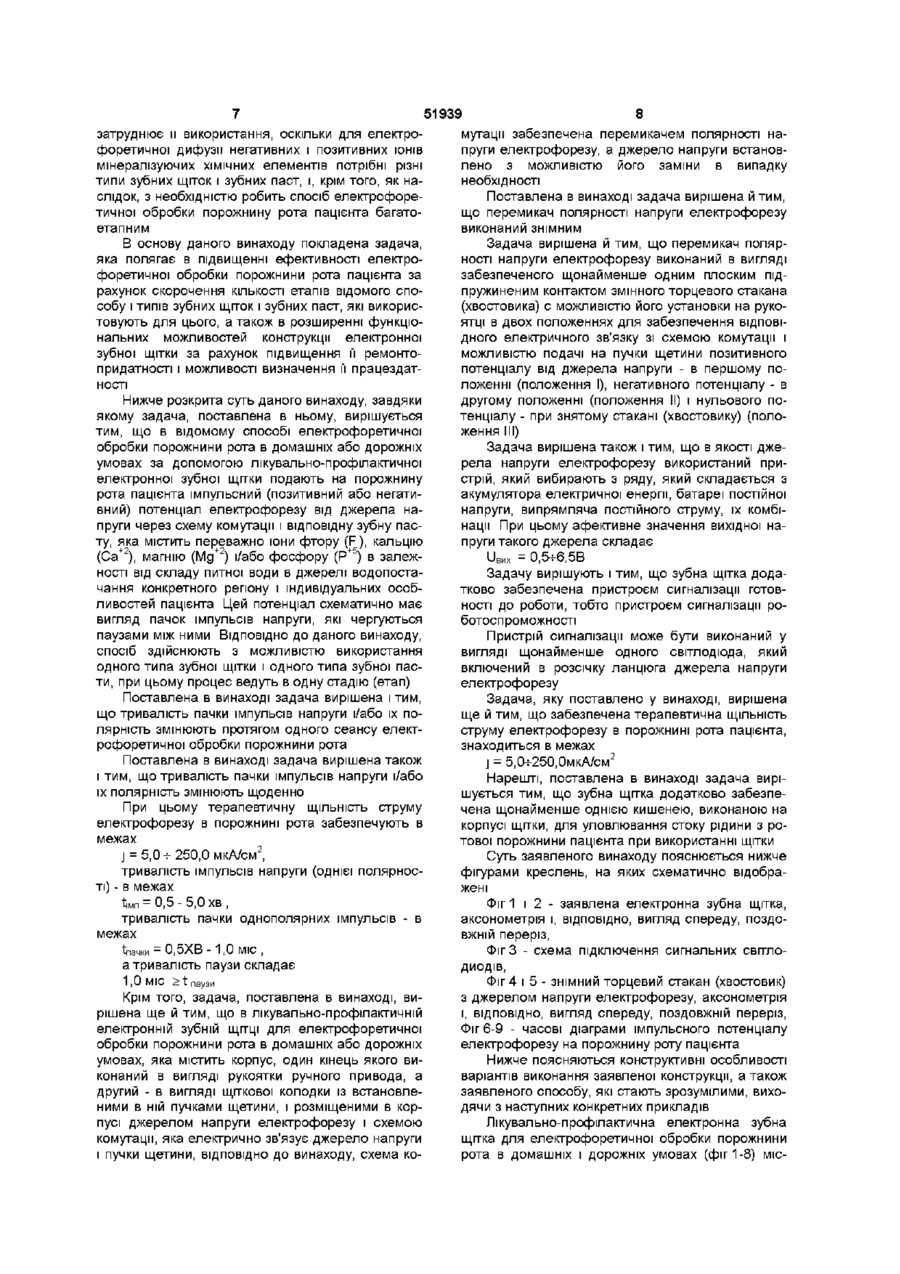

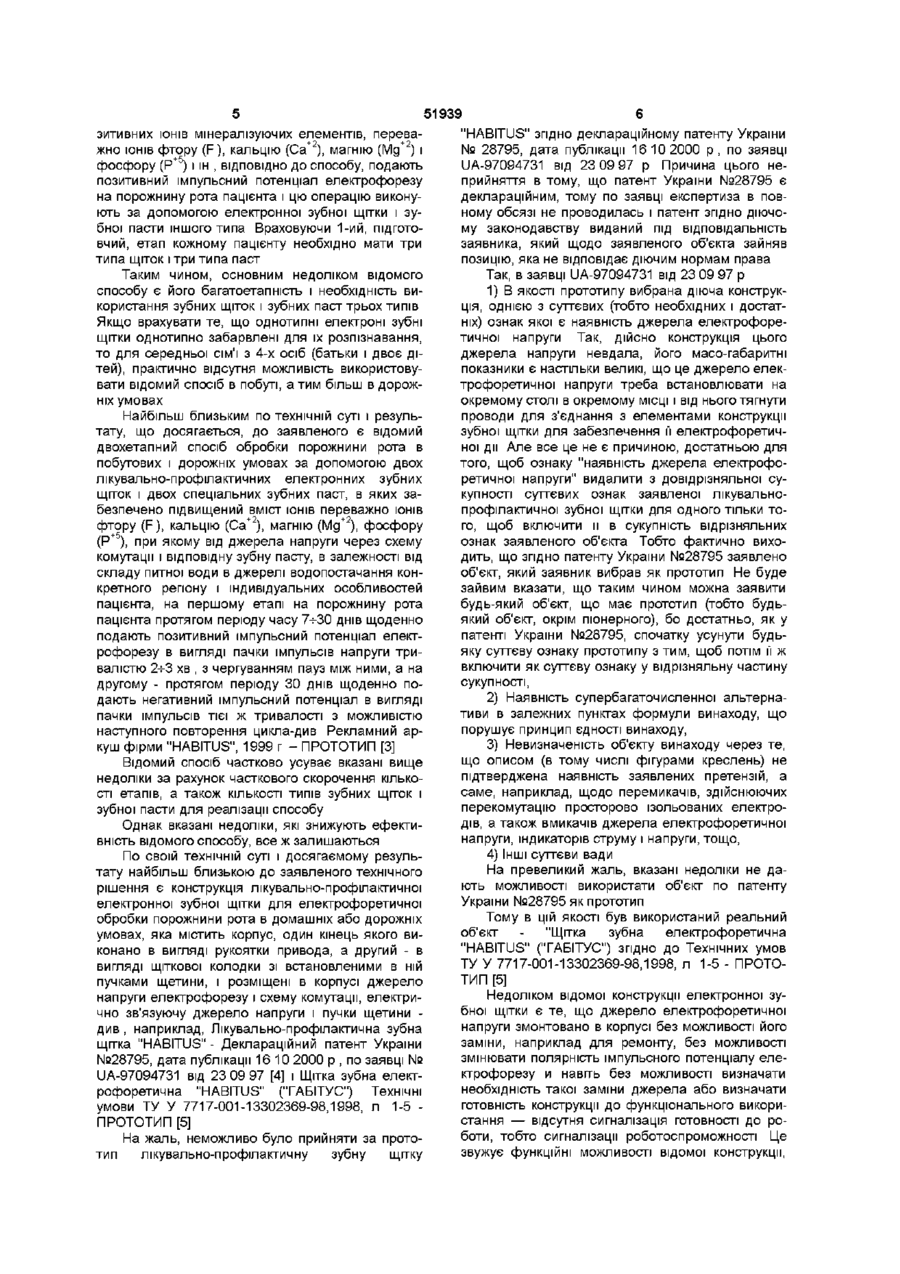

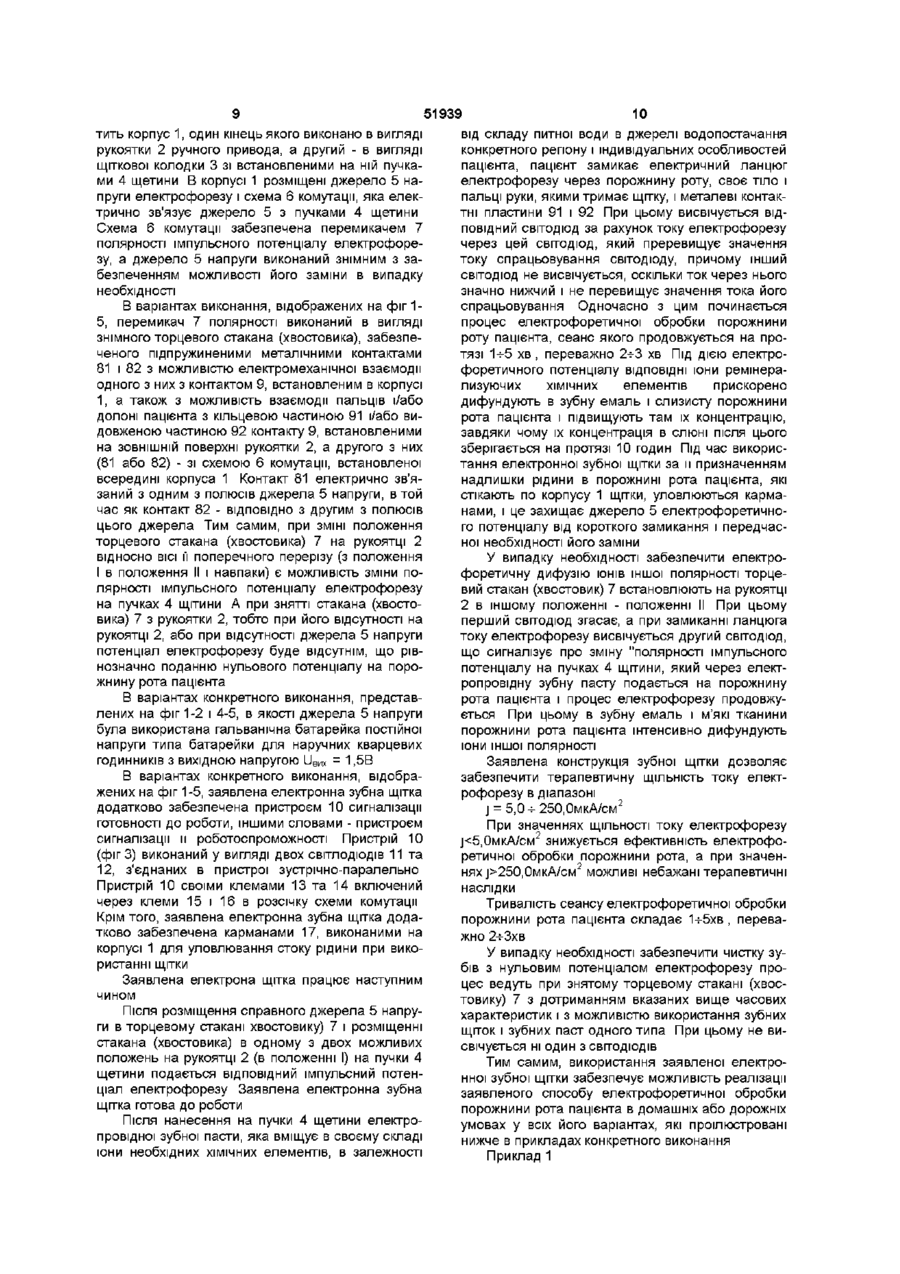

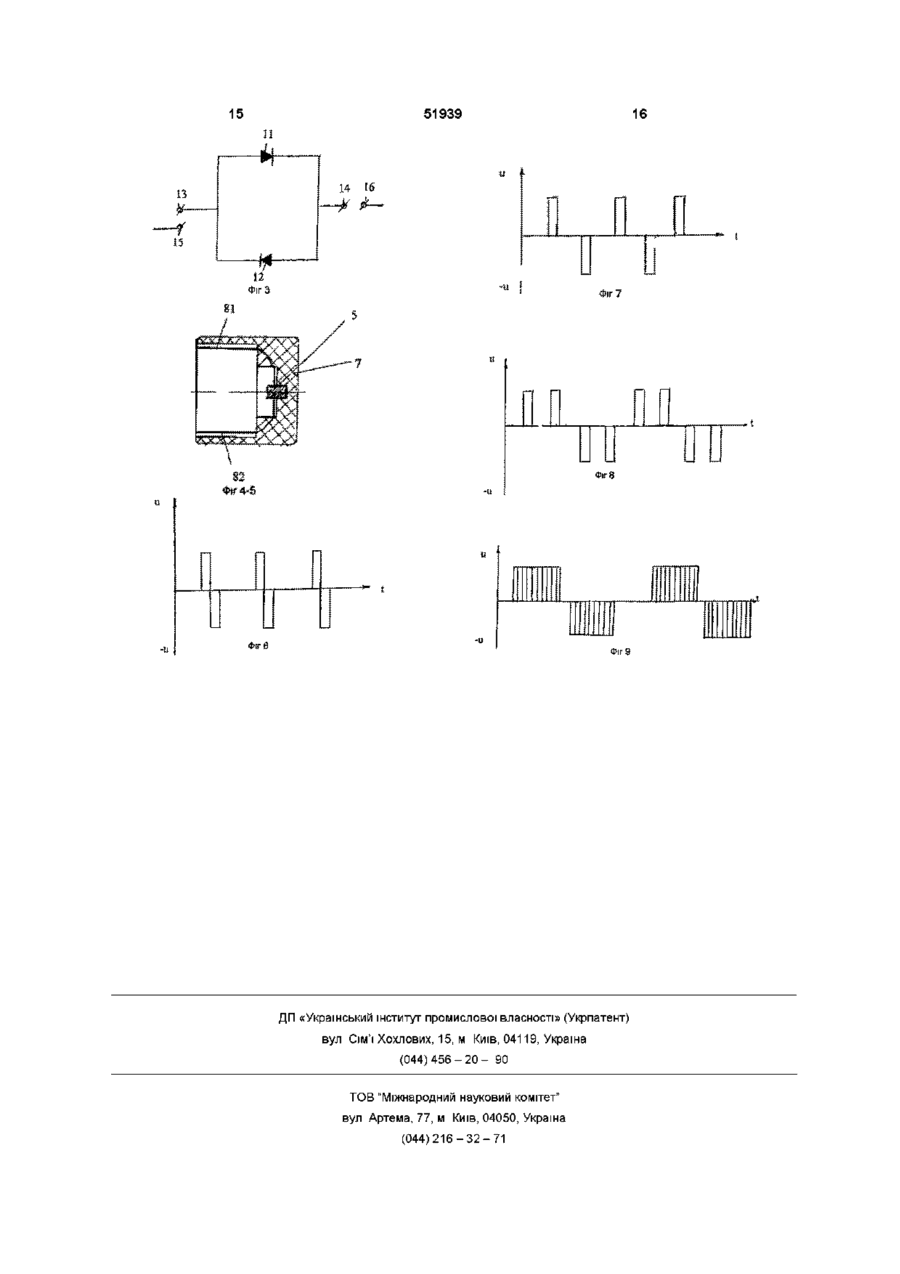

1 Спосіб електрофоретичної обробки порожнини рота в домашніх або дорожніх умовах за допомогою лікувально-профілактичної електронної зубної щітки шляхом подачі на порожнину рота пацієнта імпульсного (позитивного або негативного) потенціалу електрофорезу від джерела напруги через схему комутації і відповідну зубну пасту, переважно утримуючу іони фтору (F) і/або кальцію (Са+2), магнію (Мд+2) і фосфору (Р+ ) в залежності ВІД складу питної води в джерелі водопостачання конкретного регіону та індивідуальних особливостей пацієнта, у вигляді пачок імпульсів напруги, які чергуються паузами між ними, який відрізняється тим, що спосіб здійснюють з можливістю використання одного типу зубної щітки і одного типу зубної пасти, при цьому процес ведуть в одну стадію (етап) 2 Спосіб за п 1, який відрізняється тим, що тривалість пачки імпульсів напруги і/або їх полярність змінюють протягом одного сеансу електрофоретичної обробки порожнини рота 3 Спосіб за п 1, який відрізняється тим, що тривалість пачки імпульсів напруги і/або їх полярність змінюють кожен день 4 Спосіб за п 1, який відрізняється тим, що терапевтичну ЩІЛЬНІСТЬ струму електрофорезу в порожнині рота забезпечують в межах j = 5,0 -ь 50,0 мкА/см2 5 Спосіб за будь-яким з пп 1-4, який відрізняється тим, що тривалість імпульсів напруги (однієї полярності) складає t інп = 0,5 + 5,0 хв , тривалість пачки однополярних імпульсів складає t пачки - 0,5 ХВ 4-1,0 МІС , а тривалість паузи складає 1,0 МІС > t паузи 6 Лікувально-профілактична електронна зубна щітка для електрофоретичної обробки порожнини рота в домашніх або дорожніх умовах, яка містить корпус, один кінець якого виконаний у вигляді ру коятки (приводу), а інший - у вигляді щіткової колодки з встановленими в ній пучками щетини, і розміщені в корпусі джерело напруги електрофорезу та схему комутації, яка електрично зв'язує джерело напруги і пучки щетини, яка відрізняється тим, що схема комутації забезпечена перемикачем полярності напруги електрофорезу, а джерело напруги встановлено з можливістю його заміни (при необхідності) 7 Зубна щітка за п 6, яка відрізняється тим, що перемикач полярності напруги електрофорезу виконаний знімним 8 Зубна щітка за п 7, яка відрізняється тим, що перемикач полярності напруги електрофорезу виконаний у вигляді забезпеченого щонайменше одним плоским підпружиненим контактом (знімного) торцевого стакана (хвостовика) з можливістю його встановлення на рукоятці в двох положеннях для забезпечення ВІДПОВІДНОГО електричного зв'язку зі схемою комутації і можливістю подачі на пучки щетини позитивного потенціалу від джерела напруги - в першому положенні (положення І), негативного потенціалу - в другому положенні (положення II) і нульового потенціалу при знятому стакані (хвостовику) (положення III) 9 Зубна щітка за п 6, яка відрізняється тим, що як джерело напруги електрофорезу використаний пристрій, який вибирають з ряду, що складається з акумулятора електричної енергії, батареї постійної напруги, випрямляча постійного струму, їх комбінації, при цьому ефективне значення вихідної напруги такого джерела складає иВИх-1,5 -ь 2,5 В 10 Зубна щітка за п 6, яка відрізняється тим, що вона додатково забезпечена пристроєм сигналізації готовності до роботи (пристроєм сигналізації працездатності) 11 Зубна щітка за п 10, яка відрізняється тим, що пристрій сигналізації виконаний у вигляді щонайменше одного світлодюда, який включений в розрив ланцюга джерела напруги електрофорезу 12 Зубна щітка за п 6, яка відрізняється тим, що терапевтична ЩІЛЬНІСТЬ струму електрофорезу в порожнині рота знаходиться в межах j = 5,0 -ь 50,0 мкА/см2 13 Зубна щітка за п 6, яка відрізняється тим, що вона додатково забезпечена щонайменше одним со Ю З 51939 4 карманом, виконаним на корпусі щітки, для улов лювання стоку рідини при використанні щітки Група винаходів відноситься до галузі медицини і медичної техніки, конкретно - до стоматологи і стоматологічної техніки і може бути використана для профілактики і ранньої терапії карієсу і інших захворювань порожнини рота в домашніх і дорожніх умовах Здорові зуби - це не тільки красива посмішка, але й міцне здоров'я, що проявляється в нормальному функціонуванні травної системи і всього організму людини в цілому Профілактика і терапія карієсу, парадонтиту, парадонтозу і інших захворювань порожнини рота багато в чому залежить від способу обробки порожнини рота, стан якої звичайно зв'язаний з наявні ви ТУ 7717- 001-13302369-98, 1998, л 10 [1], а також "Спосіб та сполуки для мінералізації зубів" Деклараційний патент України №35783, дата публікації 16 04 2001р. по заявці UA-98084494, 1998, заявник - ТОВ "Габітус" (UA) [2] Під імпульсним потенціалом електрофорезу тут і далі по тексту необхідно розуміть як напругу від джерела постійної напруги, яку подають на порожнину рота пацієнта під час сеансу чистки зубів, тривалість якого значно менша від часових проміжків (пауз) між сеансами (імпульсами) А сери таких сеансів (імпульсів) тут і далі по тексту слід розуміти як пачки імпульсів напруги Суть відомого способу полягає в тому, що на першому, підготовчому, етапі виконують щоденну обробку порожнини рота відомим традиційним способом, описаним вище, з використанням для цього звичайної зубної щітки і електрично нейтральної зубної пасти Тривалість першого етапу складає 2-3 хвилини При цьому очищують карієсні каверни від мікроорганізмів і їх токсинів і підготовлюють зубну емаль до електрофоретичної процедури обробки порожнини рота Крім того, підготовчий этап служить етапом відпочинку, який виключає звикання організму пацієнта до дії електричного струму при електрофорезі На наступних, другому і третьому етапах відомого способу через схему комутації і електропровідну зубну пасту ВІДПОВІДНОГО складу почергово подають ВІДПОВІДНО позитивний і негативний імпульсний потенціал електрофорезу на порожнину рота пацієнта від джерела напруги Під дією вказаного потенціалу іони ХІМІЧНИХ елементів, які містяться в ВІДПОВІДНІЙ зубній пасті, переважно іони фтору (F) і/або кальцію (Са+2), магнію (Мд+2) і фосфору (Р+5) і ш , інтенсивно дифундують в зубну емаль і м'які тканини порожнини рота Тривалість такої процедури, тобто тривалість кожного з етапів (2-го і 3-го), визначається тривалістю подання позитивного і, ВІДПОВІДНО, негативного імпульсного потенціалу електрофорезу на порожнину рота пацієнта і звичайно не перевищує 2-3 хв щоденно стю в достатній КІЛЬКОСТІ або дефіцитом ІОНІВ фто ру (F), кальцію (Са+2), магнію (Мд+2), фосфору (Р+5) в складі питної води джерела водопостачання конкретного регіону, а також з індивідуальними особливостями пацієнта Оскільки ХІМІЧНИЙ склад слюни людини прямо визначається ХІМІЧНИМ складом спожитої нею питної води, остільки при недостатній концентрації в питній воді і, отже в слюні, ІОНІВ того або іншого ХІМІЧНОГО елемента має місце "вимивання" цих ІОНІВ ІЗ зубної емалі за рахунок їх дифузії в слюну, тобто за рахунок різниці їх концентрацій в цих середовищах Відомий спосіб обробки порожнини рота шляхом традиційної чистки зубів з використанням традиційної (звичайної) зубної щітки і традиційної (звичайної) зубної пасти або зубного порошку на основі дрібнодисперсного окислу кальцію (СаО), тобто крейди Недоліком відомого способу є відносно низька його терапевтична ефективність, оскільки підвищена концентрація в слюні ІОНІВ кальцію (Са+) і ш ХІМІЧНИХ елементів при цьому способі обробки порожнини рота підтримується протягом не більш як 1 години Чистити ж зуби через кожну годину практично не є можливим тому, що при цьому відбувається підвищене стирання зубної емалі і, як наслідок - виникнення колоній мікроорганізмів на м дефектних ділянках, що призводить до руйнування емалі (карієсу) Вказані недоліки частково усунуті в відомому 3-хетапному способі електрофоретичної обробки порожнини рота в домашніх або похідних умовах за допомогою трьох лікувально-профілактичних електронних зубних щіток і трьох спеціальних зубних паст, в яких забезпечено підвищений вміст ІОНІВ переважно фтору (F), кальцію (Са+2), магнію (Мд+2), фосфору (Р+ ) шляхом подання на порожнину рота пацієнта імпульсного позитивного або негативного потенціалу електрофорезу від джерела напруги через схему комутації і відповідну зубну пасту в залежності від складу питної води в джерелі водопостачання конкретного регіону і індивідуальних особливостей пацієнта, в вигляді пачок імпульсів напруги, що чергуються паузами між ними - див , наприклад, "Щітка зубна електрофоретична "HABITUS" ("ГАБІТУС")" Технічні умо Відомий спосіб забезпечує більш високу ефективність обробки порожнини рота в порівнянні з раніш описаним традиційним способом, а саме підвищення концентрації мінералізуючих елементів в слюні пацієнта, переважно підвищення концентрації ІОНІВ фтору (F), кальцію (Са+2), магнію (Мд+) і фосфору (Р+5) і ш мінералізуючих елементів, і и зберігання протягом 10 годин Однак відомому способу притаманні недоліки, які полягають в тому, що для забезпечення електрофоретичної дифузії негативних ІОНІВ ремінералізуючих елементів, переважно фтору (F), ВІДПОВІДНО до способу, подають негативний імпульсний потенціал електрофорезу на порожнину рота пацієнта і цю операцію виконують за допомогою електронної зубної щітки і зубної пасти одного типа А для забезпечення електрофоретичної дифузії по 51939 зитивних ІОНІВ мінералізуючих елементів, переважно ІОНІВ фтору (F), кальцію (Са+2), магнію (Мд+2) і фосфору (Р+5) і ш , ВІДПОВІДНО до способу, подають позитивний імпульсний потенціал електрофорезу на порожнину рота пацієнта і цю операцію виконують за допомогою електронної зубної щітки і зубної пасти іншого типа Враховуючи 1-ий, підготовчий, етап кожному пацієнту необхідно мати три типа щіток і три типа паст Таким чином, основним недоліком відомого способу є його багатоетапність і необхідність використання зубних щіток і зубних паст трьох типів Якщо врахувати те, що однотипні електроні зубні щітки однотипно забарвлені для їх розпізнавання, то для середньої сім'ї з 4-х осіб (батьки і двоє дітей), практично відсутня можливість використовувати відомий спосіб в побуті, а тим більш в дорожніх умовах Найбільш близьким по технічній суті і результату, що досягається, до заявленого є відомий двохетапний спосіб обробки порожнини рота в побутових і дорожніх умовах за допомогою двох лікувально-профілактичних електронних зубних щіток і двох спеціальних зубних паст, в яких забезпечено підвищений вміст ІОНІВ переважно ІОНІВ фтору (F), кальцію (Са+2), магнію (Мд+2), фосфору (Р+5), при якому ВІД джерела напруги через схему комутації і відповідну зубну пасту, в залежності від складу питної води в джерелі водопостачання конкретного регіону і індивідуальних особливостей пацієнта, на першому етапі на порожнину рота пацієнта протягом періоду часу 7-ьЗО днів щоденно подають позитивний імпульсний потенціал електрофорезу в вигляді пачки імпульсів напруги тривалістю 2ч-3 хв , з чергуванням пауз між ними, а на другому - протягом періоду ЗО днів щоденно подають негативний імпульсний потенціал в вигляді пачки імпульсів тієї ж тривалості з можливістю наступного повторення цикла-див Рекламний аркуш фірми "HABITUS", 1999 г - ПРОТОТИП [3] Відомий спосіб частково усуває вказані вище недоліки за рахунок часткового скорочення КІЛЬКОСТІ етапів, а також КІЛЬКОСТІ ТИПІВ зубних щіток і зубної пасти для реалізації способу Однак вказані недоліки, які знижують ефективність відомого способу, все ж залишаються По своїй технічній суті і досягаемому результату найбільш близькою до заявленого технічного рішення є конструкція лікувально-профілактичної електронної зубної щітки для електрофоретичної обробки порожнини рота в домашніх або дорожніх умовах, яка містить корпус, один кінець якого виконано в вигляді рукоятки привода, а другий - в вигляді щіткової колодки зі встановленими в ній пучками щетини, і розміщені в корпусі джерело напруги електрофорезу і схему комутації, електрично зв'язуючу джерело напруги і пучки щетини див , наприклад, Лікувально-профілактична зубна щітка "HABITUS" - Деклараційний патент України №28795, дата публікації 16 10 2000 р , по заявці № UA-97094731 від 23 09 97 [4] і Щітка зубна електрофоретична "HABITUS" ("ГАБІТУС") Технічні умови ТУ У 7717-001-13302369-98,1998, л 1-5 ПРОТОТИП [5] тип На жаль, неможливо було прийняти за протолікувально-профілактичну зубну щітку "HABITUS" згідно деклараційному патенту України № 28795, дата публікації 16 10 2000 р , по заявці UA-97094731 від 23 09 97 р Причина цього неприйняття в тому, що патент України №28795 є деклараційним, тому по заявці експертиза в повному обсязі не проводилась і патент згідно діючому законодавству виданий під відповідальність заявника, який щодо заявленого об'єкта зайняв позицію, яка не відповідає діючим нормам права Так, в заявці UA-97094731 від 23 09 97 р 1) В якості прототипу вибрана діюча конструкція, однією з суттєвих (тобто необхідних і достатніх) ознак якої є наявність джерела електрофоретичної напруги Так, дійсно конструкція цього джерела напруги невдала, його масо-габаритні показники є настільки великі, що це джерело електрофоретичної напруги треба встановлювати на окремому столі в окремому МІСЦІ і від нього тягнути проводи для з'єднання з елементами конструкції зубної щітки для забезпечення її електрофоретичної дії Але все це не є причиною, достатньою для того, щоб ознаку "наявність джерела електрофоретичної напруги" видалити з довідрізняльної сукупності суттєвих ознак заявленої лікувальнопрофілактичної зубної щітки для одного тільки того, щоб включити и в сукупність відрізняльних ознак заявленого об'єкта Тобто фактично виходить, що згідно патенту України №28795 заявлено об'єкт, який заявник вибрав як прототип Не буде зайвим вказати, що таким чином можна заявити будь-який об'єкт, що має прототип (тобто будьякий об'єкт, окрім піонерного), бо достатньо, як у патенті України №28795, спочатку усунути будьяку суттєву ознаку прототипу з тим, щоб потім її ж включити як суттєву ознаку у відрізняльну частину сукупності, 2) Наявність супербагаточисленної альтернативи в залежних пунктах формули винаходу, що порушує принцип єдності винаходу, 3) Невизначеність об'єкту винаходу через те, що описом (в тому числі фігурами креслень) не підтверджена наявність заявлених претензій, а саме, наприклад, щодо перемикачів, здійснюючих перекомутацію просторово ізольованих електродів, а також вмикачів джерела електрофоретичної напруги, індикаторів струму і напруги, тощо, 4) Інші суттєви вади На превеликий жаль, вказані недоліки не дають можливості використати об'єкт по патенту України №28795 як прототип Тому в цій якості був використаний реальний об'єкт "Щітка зубна електрофоретична "HABITUS" ("ГАБІТУС") згідно до Технічних умов ТУ У 7717-001-13302369-98,1998, л 1-5 - ПРОТОТИП [5] Недоліком відомої конструкції електронної зубної щітки є те, що джерело електрофоретичної напруги змонтовано в корпусі без можливості його заміни, наприклад для ремонту, без можливості змінювати полярність імпульсного потенціалу електрофорезу и навіть без можливості визначати необхідність такої заміни джерела або визначати готовність конструкції до функціонального використання — відсутня сигналізація готовності до роботи, тобто сигналізації роботоспроможності Це звужує функційні можливості відомої конструкції, 51939 затруднює її використання, оскільки для електрофоретичної дифузії негативних і позитивних ІОНІВ мінералізуючих ХІМІЧНИХ елементів потрібні різні типи зубних щіток і зубних паст, і, крім того, як наслідок, з необхідністю робить спосіб електрофоретичної обробки порожнину рота пацієнта багатоетапним В основу даного винаходу покладена задача, яка полягає в підвищенні ефективності електрофоретичної обробки порожнини рота пацієнта за рахунок скорочення КІЛЬКОСТІ етапів відомого способу і типів зубних щіток і зубних паст, які використовують для цього, а також в розширенні функціональних можливостей конструкції електронної зубної щітки за рахунок підвищення її ремонтопридатності і можливості визначення її працездатності Нижче розкрита суть даного винаходу, завдяки якому задача, поставлена в ньому, вирішується тим, що в відомому способі електрофоретичної обробки порожнини рота в домашніх або дорожніх умовах за допомогою лікувально-профілактичної електронної зубної щітки подають на порожнину рота пацієнта імпульсний (позитивний або негативний) потенціал електрофорезу від джерела напруги через схему комутації і відповідну зубну пасту, яка містить переважно іони фтору (F), кальцію (Са+2), магнію (Мд+2) і/або фосфору (Р+5) в залежності ВІД складу питної води в джерелі водопостачання конкретного регіону і індивідуальних особливостей пацієнта Цей потенціал схематично має вигляд пачок імпульсів напруги, які чергуються паузами між ними ВІДПОВІДНО ДО даного винаходу, спосіб здійснюють з можливістю використання одного типа зубної щітки і одного типа зубної пасти, при цьому процес ведуть в одну стадію (етап) Поставлена в винаході задача вирішена і тим, що тривалість пачки імпульсів напруги і/або їх полярність змінюють протягом одного сеансу електрофоретичної обробки порожнини рота Поставлена в винаході задача вирішена також і тим, що тривалість пачки імпульсів напруги і/або їх полярність змінюють щоденно При цьому терапевтичну ЩІЛЬНІСТЬ струму електрофорезу в порожнині рота забезпечують в межах j = 5,0 ч-250,0 мкА/см2, тривалість імпульсів напруги (однієї полярності) - в межах t|Mn - 0,5 - 5,0 хв , тривалість пачки однополярних імпульсів - в межах tnaMKM = 0 . 5 Х В - 1,0 МІС , а тривалість паузи складає 1,0 МІС > t паузи Крім того, задача, поставлена в винаході, вирішена ще й тим, що в лікувально-профілактичній електронній зубній ЩІТЦІ для електрофоретичної обробки порожнини рота в домашніх або дорожніх умовах, яка містить корпус, один кінець якого виконаний в вигляді рукоятки ручного привода, а другий - в вигляді щіткової колодки із встановленими в ній пучками щетини, і розміщеними в корпусі джерелом напруги електрофорезу і схемою комутації, яка електрично зв'язує джерело напруги і пучки щетини, ВІДПОВІДНО до винаходу, схема ко 8 мутації забезпечена перемикачем полярності напруги електрофорезу, а джерело напруги встановлено з можливістю його заміни в випадку необхідності Поставлена в винаході задача вирішена й тим, що перемикач полярності напруги електрофорезу виконаний знімним Задача вирішена й тим, що перемикач полярності напруги електрофорезу виконаний в вигляді забезпеченого щонайменше одним плоским підпружиненим контактом змінного торцевого стакана (хвостовика) с можливістю його установки на рукоятці в двох положеннях для забезпечення ВІДПОВІДНОГО електричного зв'язку зі схемою комутації і можливістю подачі на пучки щетини позитивного потенціалу від джерела напруги - в першому положенні (положення І), негативного потенціалу - в другому положенні (положення II) і нульового потенціалу - при знятому стакані (хвостовику) (положення III) Задача вирішена також і тим, що в якості джерела напруги електрофорезу використаний пристрій, який вибирають з ряду, який складається з акумулятора електричної енергії, батареї постійної напруги, випрямляча постійного струму, їх комбінації При цьому афективне значення вихідної напруги такого джерела складає иВих = 0,5-ь6,5В Задачу вирішують і тим, що зубна щітка додатково забезпечена пристроєм сигналізації готовності до роботи, тобто пристроєм сигналізації роботоспроможності Пристрій сигналізації може бути виконаний у вигляді щонайменше одного світлодюда, який включений в розсічку ланцюга джерела напруги електрофорезу Задача, яку поставлено у винаході, вирішена ще й тим, що забезпечена терапевтична ЩІЛЬНІСТЬ струму електрофорезу в порожнині рота пацієнта, знаходиться в межах j = 5,0-ь250,0мкА/см2 Нарешті, поставлена в винаході задача вирішується тим, що зубна щітка додатково забезпечена щонайменше однією кишенею, виконаною на корпусі щітки, для уловлювання стоку рідини з ротової порожнини пацієнта при використанні щітки Суть заявленого винаходу пояснюється нижче фігурами креслень, на яких схематично відображені Фіг 1 І 2 - заявлена електронна зубна щітка, аксонометрія і, ВІДПОВІДНО, ВИГЛЯД спереду, поздовжній переріз, Фіг 3 - схема підключення сигнальних світлодиодів, Фіг 4 і 5 - знімний торцевий стакан (хвостовик) з джерелом напруги електрофорезу, аксонометрія і, ВІДПОВІДНО, вигляд спереду, поздовжній переріз, Фіг 6-9 - часові діаграми імпульсного потенціалу електрофорезу на порожнину роту пацієнта Нижче поясняються конструктивні особливості варіантів виконання заявленої конструкції, а також заявленого способу, які стають зрозумілими, виходячи з наступних конкретних прикладів Лікувально-профілактична електронна зубна щітка для електрофоретичної обробки порожнини рота в домашніх і дорожніх умовах (фіг 1-8) міс 51939 тить корпус 1, один кінець якого виконано в вигляді рукоятки 2 ручного привода, а другий - в вигляді щіткової колодки 3 зі встановленими на ній пучками 4 щетини В корпусі 1 розміщені джерело 5 напруги електрофорезу і схема 6 комутації, яка електрично зв'язує джерело 5 з пучками 4 щетини Схема 6 комутації забезпечена перемикачем 7 полярності імпульсного потенціалу електрофорезу, а джерело 5 напруги виконаний знімним з забезпеченням можливості його заміни в випадку необхідності В варіантах виконання, відображених на фіг 15, перемикач 7 полярності виконаний в вигляді знімного торцевого стакана (хвостовика), забезпеченого підпружиненими металічними контактами 81 і 82 з можливістю електромеханічної взаємодії одного з них з контактом 9, встановленим в корпусі 1, а також з можливість взаємодії пальців і/або долоні пацієнта з кільцевою частиною 91 і/або видовженою частиною 92 контакту 9, встановленими на ЗОВНІШНІЙ поверхні рукоятки 2, а другого з них (81 або 82) - зі схемою 6 комутації, встановленої всередині корпуса 1 Контакт 81 електрично зв'язаний з одним з полюсів джерела 5 напруги, в той час як контакт 82 - ВІДПОВІДНО З другим з полюсів цього джерела Тим самим, при ЗМІНІ положення торцевого стакана (хвостовика) 7 на рукоятці 2 відносно ВІСІ її поперечного перерізу (з положення І в положення II і навпаки) є можливість зміни полярності імпульсного потенціалу електрофорезу на пучках 4 щітини А при знятті стакана (хвостовика) 7 з рукоятки 2, тобто при його відсутності на рукоятці 2, або при відсутності джерела 5 напруги потенціал електрофорезу буде відсутнім, що рівнозначно поданню нульового потенціалу на порожнину рота пацієнта В варіантах конкретного виконання, представлених на фіг 1-2 і 4-5, в якості джерела 5 напруги була використана гальванічна батарейка постійної напруги типа батарейки для наручних кварцевих годинників з вихідною напругою иВИх - 1,5В В варіантах конкретного виконання, відображених на фіг 1-5, заявлена електронна зубна щітка додатково забезпечена пристроєм 10 сигналізації готовності до роботи, іншими словами - пристроєм сигналізації и роботоспроможності Пристрій 10 (фігЗ) виконаний у вигляді двох СВІТЛОДІОДІВ 11 та 12, з'єднаних в пристрої зустрічно-паралельно Пристрій 10 своїми клемами 13 та 14 включений через клеми 15 і 16 в розсічку схеми комутації Крім того, заявлена електронна зубна щітка додатково забезпечена карманами 17, виконаними на корпусі 1 для уловлювання стоку рідини при використанні щітки Заявлена електрона щітка працює наступним чином Після розміщення справного джерела 5 напруги в торцевому стакані хвостовику) 7 і розміщенні стакана (хвостовика) в одному з двох можливих положень на рукоятці 2 (в положенні І) на пучки 4 щетини подається ВІДПОВІДНИЙ імпульсний потенціал електрофорезу Заявлена електронна зубна щітка готова до роботи Після нанесення на пучки 4 щетини електропровідної зубної пасти, яка вміщує в своєму складі іони необхідних ХІМІЧНИХ елементів, в залежності 10 від складу питної води в джерелі водопостачання конкретного регіону і індивідуальних особливостей пацієнта, пацієнт замикає електричний ланцюг електрофорезу через порожнину роту, своє тіло і пальці руки, якими тримає щітку, і металеві контактні пластини 91 і 92 При цьому висвічується ВІДПОВІДНИЙ СВІТОДІОД за рахунок току електрофорезу через цей СВІТОДІОД, який преревищує значення току спрацьовування світодюду, причому інший СВІТОДІОД не висвічується, оскільки ток через нього значно нижчий і не перевищує значення тока його спрацьовування Одночасно з цим починається процес електрофоретичної обробки порожнини роту пацієнта, сеанс якого продовжується на протязі 1-ь5 хв , переважно 2-ьЗ хв Під дією електрофоретичного потенціалу ВІДПОВІДНІ іони ремшерализуючих ХІМІЧНИХ елементів прискорено дифундують в зубну емаль і слизисту порожнини рота пацієнта і підвищують там їх концентрацію, завдяки чому їх концентрація в слюні після цього зберігається на протязі 10 годин Під час використання електронної зубної щітки за и призначенням надлишки рідини в порожнині рота пацієнта, які стікають по корпусу 1 щітки, уловлюються карманами, і це захищає джерело 5 електрофоретичного потенціалу від короткого замикання і передчасної необхідності його заміни У випадку необхідності забезпечити електрофоретичну дифузію ІОНІВ іншої полярності торцевий стакан (хвостовик) 7 встановлюють на рукоятці 2 в іншому положенні - положенні II При цьому перший СВІТОДІОД згасає, а при замиканні ланцюга току електрофорезу висвічується другий СВІТОДІОД, що сигналізує про зміну "полярності імпульсного потенціалу на пучках 4 щітини, який через електропровідну зубну пасту подається на порожнину рота пацієнта і процес електрофорезу продовжується При цьому в зубну емаль і м'які тканини порожнини рота пацієнта інтенсивно дифундують іони іншої полярності Заявлена конструкція зубної щітки дозволяє забезпечити терапевтичну ЩІЛЬНІСТЬ току електрофорезу в діапазоні j = 5,0-ь250,0мкА/см 2 При значеннях ЩІЛЬНОСТІ току електрофорезу J 2 5 0 , 0 M K A / C M 2 МОЖЛИВІ небажані терапевтичні наслідки Тривалість сеансу електрофоретичної обробки порожнини рота пацієнта складає 1-ь5хв , переважно 2-ьЗхв У випадку необхідності забезпечити чистку зубів з нульовим потенціалом електрофорезу процес ведуть при знятому торцевому стакані (хвостовику) 7 з дотриманням вказаних вище часових характеристик і з можливістю використання зубних щіток і зубних паст одного типа При цьому не висвічується НІ ОДИН З СВІТОДІОДІВ Тим самим, використання заявленої електронної зубної щітки забезпечує можливість реалізації заявленого способу електрофоретичної обробки порожнини рота пацієнта в домашніх або дорожніх умовах у всіх його варіантах, які проілюстровані нижче в прикладах конкретного виконання Приклад 1 12 11 51939 Використовували електрону зубну щітку одноток, го типа, а саме зубну щітку заявленої конструкції, і - підвищення надійності внаслідок наявності зубну пасту одного типа, а саме зубну пасту, в сигналізації роботоспроможності, складі якої знаходились як позитивні іони, перева- підвищення ремонтопридатності, зв'язаної + +2 жно іони кальцію (Са ), магнію (Мд ), фосфору заміною несправного джерела напруги, +5 (Р ) і ІНШІ, так і негативні іони, переважно іони - постійного використання тільки однієї щітки, фтору (F) і ІНШІ яка внаслідок цього не запилюється, не забруднюПроцес вели в один етап шляхом подачі на ється і т п , порожнину рота пацієнта почерзі позитивного або - зниження імовірності переплутають свою щінегативного імпульсного потенціалу електрофоретку з чужими, які до того ж мають обмежену кольозу від джерела 5 напруги електрофорезу через рову гаму окрасу схему 6 комутації і електропровідну зубну пасту Приклад 2 ВІДПОВІДНОГО складу у вигляді позитивних або неВикористали умови попереднього прикладу і гативних імпульсів напруги Полярність імпульсів процес електрофоретичної обробки вели в один чергували на протязі одного сеансу, так що пачка етап, пачки імпульсів складались з однополярних імпульсів складалась з двох різнополярних імпуімпульсів, полярність яких чергували від сеансу до льсів практично без паузи між ними, а пачки черсеансу гувались паузами При цьому (фіг 7) При цьому (фіг 6) - тривалість одного імпульсу складала - тривалість одного імпульсу складала tirvin - 0,5-ь5,0 хв , переважно t,Mn - 2,0-ьЗ,0 хв , а tirvin - 0,5-ь5,0 хв , переважно t,Mn - 2,0-ьЗ,0 хв , а - тривалість пачки імпульсів складала - тривалість пачки імпульсів складала Ітачки - 0,5-ь5,0 ХВ , Переважно tna4KM = 2,0ч-3,0 хв , Ітачки - 0,5-ь5,0 ХВ , Переважно tna4KM = 2,03,0 - тривалість паузи складала хв , - тривалість паузи складала Ітаузи - 10-ь24 год , Переважно t паузи = 10*12 год • 1,0 міс tnayaM = 10*24 ГОД , Переважно tnayaM =10*12 ГОД • 1,0 міс при дворазових сеансах кожен день при дворазових сеансах кожен день Отримані результати аналогічні результатам в прикладі 1 Після ЦЬОГО вказаний цикл електрофоретичної обробки порожнини рота був продовжений Приклад З Досягнутий при цьому терапевтичний резульВикористали умови попереднього прикладу 2, тат складався в "закріпленні" ремшерализуючих однак пачки імпульсів складались з пари однопоХІМІЧНИХ елементів в зубній емалі і частковій регелярних імпульсів, тобто при дворазових кожен нерації дефектних ділянок за рахунок підвищення день сеансах полярність чергували кожен день концентрації ремінералізуючих елементів в слюні При цьому (фіг 8) пацієнта, переважно за рахунок підвищення кон- тривалість одного імпульсу, яка дорівнює центрації ІОНІВ фтору (F), кальцію (Са+2), магнію тривалості одного сеансу електрофорезу, склада(Мд+ ), фосфора (Р 5) і інших ремінералізуючих ла елементів, і її збереження на протязі 10 годин tirvin - 0,5-ь5,0 хв , переважно t,Mn - 2,0-ьЗ,0 хв , Одночасно з цим за рахунок гальванізації спосте- тривалість пачки імпульсів складала рігадалось позитивний лікувальний вплив на біоІтачки - 0,5 ХВ 4-24,0 ГОД , Переважно Ішачки логічні тканини порожнини рота пацієнта електри12,0-ь24,0год , чним током малої ЩІЛЬНОСТІ, внаслідок чого - тривалість паузи складала знімались запальні процеси на слизистій порожниtn = 10,0*24,0 год , переважно t n ни рота, усувалась або зменшувалась кровоточи10,0-И2,0 год • 1,0 міс при дворазових сеансах вість десен, а також знимались больові відчуття кожен день при підвищеній чуйності зубів до термічним, мехаОтримані результати аналогічні результатам в нічним і/або ХІМІЧНИМ впливів (пперстезія) Окрім прикладах 1 і 2 того, за рахунок впливу на біологічно активні точки Приклад 4 (далі за текстом - БАТ) порожнини рота електричВикористали умови попереднього приклада З, ним током і тим самим при їх стимуляції здійснюпроцес вели в один етап (стадію) з використанням валась своєрідна "енергетична підзарядка" органіелектронної зубної щітки і зубної пасти одного тизму пацієнта, яка виявлялась в коректировці па Пачки однополярних імпульсів складались з потенціалів БАТ, їх вирівнюванні до нормальних 5-ьЗО позитивних імпульсів і/або 20-ьЗО негативних значень, що позитивно проявлялось на тканинах імпульсів, які чергувалися паузами між ними При порожнини рота, органах систем дихання і травцьому (фіг 9) лення, а також покращувало дію ендокринної системи, в тому числі щитовидної залози, що підви- тривалість одного однополярного імпульсу в щувало загальну опірність організму Останнє пачці, тобто тривалість одного сеансу електрофодуже цінне для населення України в СВІТЛІ ліквідарезу, складала ції наслідків Чорнобильської катастрофи t|Hn - 0,5-ь5,0 хв , переважно t 4 H n - 2,0-ьЗ,0 хв , - тривалість паузи між імпульсами складала Технічним результатом використання винахоtnayaM = 10*24 ГОД , Переважно tnayaM =10*12 Г Д О ду є підвищення ефективності за рахунок при двохразових сеансах кожен день, - скорочення трудовитрат на виготовлення за- тривалість пачки позитивних імпульсів склаявленого пристрою внаслідок зменшення КІЛЬКОСТІ дала необхідних типорозмірів зубних електронних щі 13 14 Порівняльний аналіз даних, наведених в таблиці, дає основу стверджувати, що реалізація заявленої групи винаходів забезпечує рішення поставленої задачі, яка полягає в підвищенні ефективності електрофоретичної обробки порожнини рота пацієнта за рахунок скорочення КІЛЬКОСТІ етапів відомого способу і КІЛЬКОСТІ ТИПІВ зубних щіток і зубних паст, які для цього використані, а також в розширені функціональних можливостей конструкції електронної зубної щітки за рахунок підвищення її ремонтопридатності і можливості визначення їїпрацездатності 51939 Ітачки 1 - 5 СуТОК -Ь ЮМІС , ПЄрЄВЗЖН0 tna4KM 1 = 5-И О суток, - тривалість пачки негативних імпульсів складала Ітачки 2 = 5 СуТОК 4-1,0 МІС , ПЄрЄВЗЖН0 tna4KM 2 = 20-ьЗО суток, -тривалість паузи між пачками складала Тпаузи - 1 0-ьЗО СуТОК • 1,0 МІС Отримані результати аналогічні результатам в прикладі 1 Нижче в таблиці наведені дані, одержані в прикладах 1-4, а також дані стосовно прототипу, що дозволяє провести їх порівняльний аналіз Таблиця Варіанти Виконанім Способа Прототип Кількість ТШІІВ Етапів (стадій) ЩІТОК процвса ішшт 2 3 Тривалість Тривалість Т пачки 2 ' паузи * 2-3 х». Варіант 1 (фіг. 6} Варіант 2 (фіг.7) 1 1 1 1 0,5 -5,( SB, _*_ Варіант 3 (фіг. 8} Варіант 4 (фіг. 9) 1 1 -•' 1 1 ДО 1 МІС Тераішвпрш(# До І тс Чмп Зйережевив яідаии, ДОЗ МІС 0,5-5,0 хв „*_. 10-24 год 0,5 кв.• 24 год. 0,5 хв.- 24 год. -" ЗдІб-1,0 міс. Здіб1&ГОД-1,0 міс. -30 діб 0,5-5,0 хв. _и_ Вище наведені ВІДОМОСТІ підтверджують ВІДПОВІДНІСТЬ заявленої групи винаходів критеріям охороноспроможності, а саме - критерію "новина", - критерію "винахідницький рівень" і - критерію "промислова придатність" В зв'язку з цим заявлена група технічних рішень не може не бути не визнана винаходом Крім того, заявлена група технічних рішень відповідає принципу єдності винаходу, оскільки один з об'єктів в заявленій групі, а саме заявлений пристрій - конструкція електронної зубної щітки, призначений для реалізації іншого об'єкта заявленої групи, а саме заявленого способу електрофоретичної обробки порожнини рота пацієнта Джерела інформації, прийняті до уваги _»_ і інш конценчмагії ніг Hepanisyiof кх и « ЇЧ. елемекпв в сяіеш» протягок ]0 гед. -" див.с8 _«_ -'• - " 1 Щітка зубна електрофоретична "HABITUS" ("ГАБИТУС") Технічні умови ТУ 7717- 00113302369-98, 1998, л 10 [1], 2 Спосіб та сполуки для мінералізації зубів Деклараційний патент України №35783, дата публікації 16 04 2001 р , по заявці UA-98084494, 1998, заявник - ТОВ "Габггус"(ІІА) [2], 3 Рекламний листок фірми "HABITUS", 1999 р - ПРОТОТИП [3], 4 Лікувальна електрофоретична зубна щітка "HABITUS" Деклараційний патент України №28795, дата публікації 16 10 2000р. по заявці UA-97094731 від 23 09 97 [4], 5 Щітка зубна електрофоретична "HABITUS"(TABHTyC") Технічні умови ТУ 7717001-13302369-98,1998, л 1-5 - ПРОТОТИП [5] 15 51939 16 Фіг 8 п Фіг 6 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
