Пристрій для тренування плавців

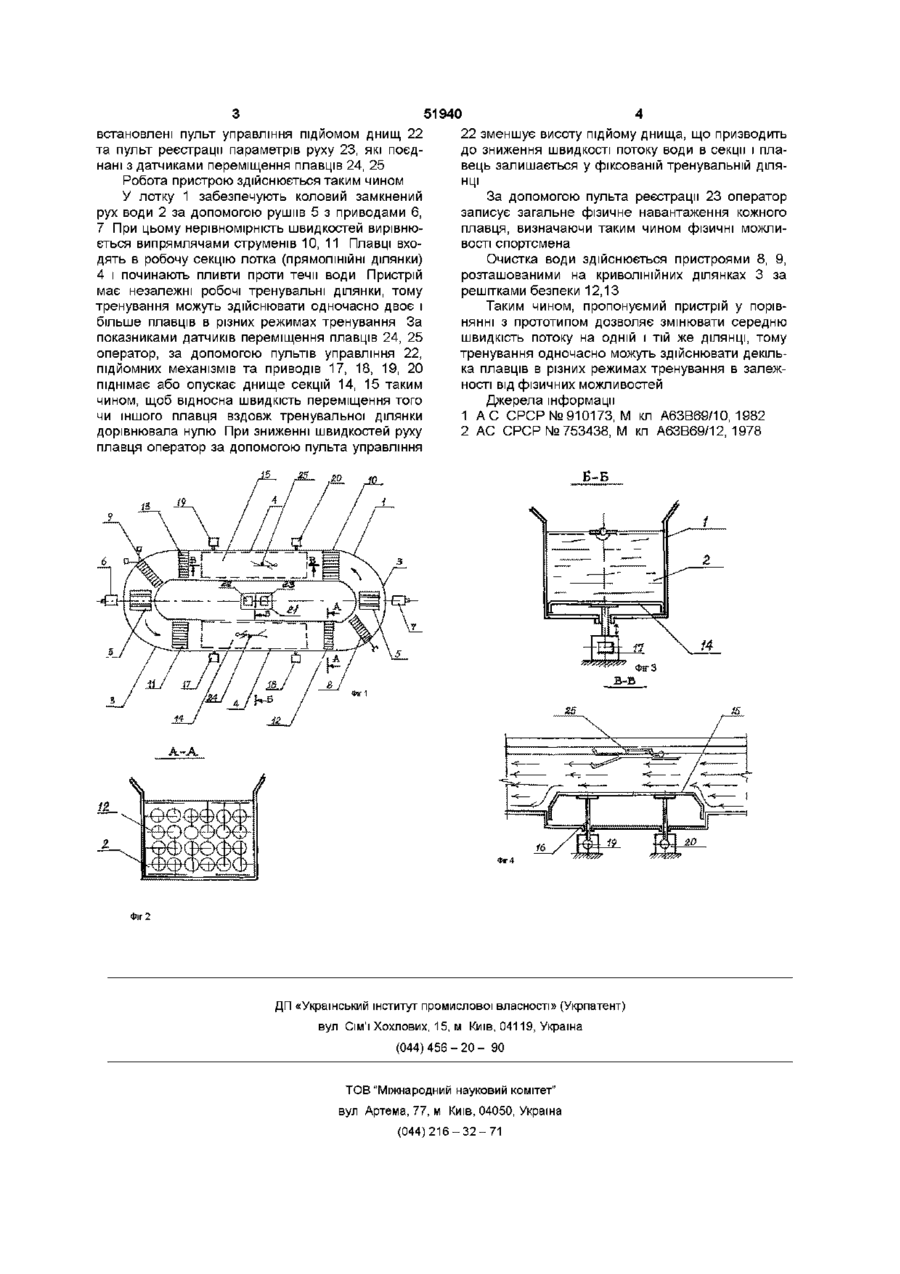

Пристрій для тренування плавців, що містить басейн щонайменше з одним замкненим каналом з криволінійними та прямолінійними ділянками та робочими відсіками різної глибини на прямолінійних ділянках, розподіл ювальні решітки, встановлені на межах ВІДСІКІВ, та систему подавання та відведення води, який відрізняється тим, що робочі ВІДСІКИ басейну додатково обладнані привідними підіймачами днищ, а весь пристрій в цілому - блоком управління Винахід належить до пристроїв для тренування та здійснення дозованого фізичного навантаження у водному середовищі Відомий пристрій для тренування плавців [1] Основою винаходу є задача удосконалення пристрою для тренування плавців, в якому наявність нових конструктивних елементів забезпечує збереження автономних швидкостей потоків води в секціях басейну, що позитивно впливає на створення оптимального навантаження плавця Означена задача вирішується тим, що у пристрої для тренування плавців, який має басейн щонайменше з одним замкненим каналом та робочими відсіками різної глибини на прямолінійних ділянках, решітки на межах ВІДСІКІВ, систему подавання та відведення води, згідно з винаходом, робочі ВІДСІКИ басейнів мають приводні підіймачі днищ, робота яких керується блоком управління Суть винаходу пояснюється кресленнями, де на фіг 1 показаний вигляд пристрою в плані, на фіг 2, 3 - його переріз на характерних ділянках, на фіг 4 - характер руху води над регульованим днищем в зоні тренування плавців Пристрій для тренування плавців містить в собі канал 1, заповнений водою 2 Канал 1 замкнений і має криволінійні 3 та прямолінійні 4 ділянки (секції) На криволінійних ділянках розміщені рушії води 5 з приводами 6, 7, а також пристрої санітарної очистки води 8, 9 На входах прямолінійних ділянок (секцій) встановлені випрямлячі струменів 10, 11, а на виходах - решітки 12, 13 Тренувальні секції плавців забезпечені днищами 14, 15, що регулюються по висоті підіймачами 16, які керуються приводами 17, 18,19, 20 Всередині замкненого лотка пристрою для тренування плавців розміщений стенд оператора 21, на якому (46) 16 12 2002, Бюл № 12, 2002 р (72) Ігнашкін Іван Сергійович, Рожко Віктор Федорович, Кудрявцев Євгеній Павлович, Мунтянова Олена Алмвна (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, Ігнашкін Іван Сергійович, Рожко Віктор Федорович, Кудрявцев Євгеній Павлович, Мунтянова Олена Алмвна має басейн, систему ВІДВІДНИХ та ПІДВІДНИХ трубо проводів, поєднаних з басейном за замкненою схемою та пристрої регулювання швидкості потоку в басейні, встановлені на ПІДВІДНИХ трубопроводах, поєднані з датчиками переміщення плавця Крім того, у ВХІДНІЙ та ВИХІДНІЙ частинах басейна встановлені решітки Недоліками відомого пристрою є нерівномірність поля швидкостей в зоні тренування плавця, для усунення якої необхідна більша довжина лотка, вузькі можливості створення тренувальних режимів та підвищення затрат енергії на циркуляцію води в системі через втрати на подолання місцевих опорів проточної частини Найбільш близьким за технічною сутністю є пристрій для тренування плавців [2], який містить басейн, щонайменше з одного каналу, з криволінійними та прямолінійними ділянками та робочими секціями різної глибини, решітки, встановлені на межах ВІДСІКІВ та систему подавання та відведення води Це рішення дозволяє мати різні швидкості руху води на прямолінійних ділянках за рахунок неоднакової їх глибини Однак прототип не дозволяє на одній і тій же ДІЛЯНЦІ в процесі тренування змінювати середню швидкість потоку Крім того, прототип не забезпечує вирівнювання швидкостей за глибиною потоку О ю 51940 встановлені пульт управління підйомом днищ 22 та пульт реєстрації параметрів руху 23, які поєднані з датчиками переміщення плавців 24, 25 Робота пристрою здійснюється таким чином У лотку 1 забезпечують коловий замкнений рух води 2 за допомогою рушив 5 з приводами 6, 7 При цьому нерівномірність швидкостей вирівнюється випрямлячами струменів 10, 11 Плавці входять в робочу секцію лотка (прямолінійні ділянки) 4 і починають пливти проти течи води Пристрій має незалежні робочі тренувальні ділянки, тому тренування можуть здійснювати одночасно двоє і більше плавців в різних режимах тренування За показниками датчиків переміщення плавців 24, 25 оператор, за допомогою пультів управління 22, підйомних механізмів та приводів 17, 18, 19, 20 піднімає або опускає днище секцій 14, 15 таким чином, щоб відносна швидкість переміщення того чи іншого плавця вздовж тренувальної ділянки дорівнювала нулю При зниженні швидкостей руху плавця оператор за допомогою пульта управління 15 22 зменшує висоту підйому днища, що призводить до зниження швидкості потоку води в секції і плавець залишається у фіксованій тренувальній ДІЛЯНЦІ За допомогою пульта реєстрації 23 оператор записує загальне фізичне навантаження кожного плавця, визначаючи таким чином фізичні можливості спортсмена Очистка води здійснюється пристроями 8, 9, розташованими на криволінійних ділянках 3 за решітками безпеки 12,13 Таким чином, пропонуємий пристрій у порівнянні з прототипом дозволяє змінювати середню швидкість потоку на одній і тій же ДІЛЯНЦІ, тому тренування одночасно можуть здійснювати декілька плавців в різних режимах тренування в залежності від фізичних можливостей Джерела інформації 1 А С СРСР №910173, М кл А63В69/10, 1982 2 АС СРСР № 753438, М кл А63В69/12, 1978 Н-Б 25 Ви -Б ІЗ. Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 ФІГ З
