Спосіб визначення координат епіцентру сильного землетрусу, що насувається

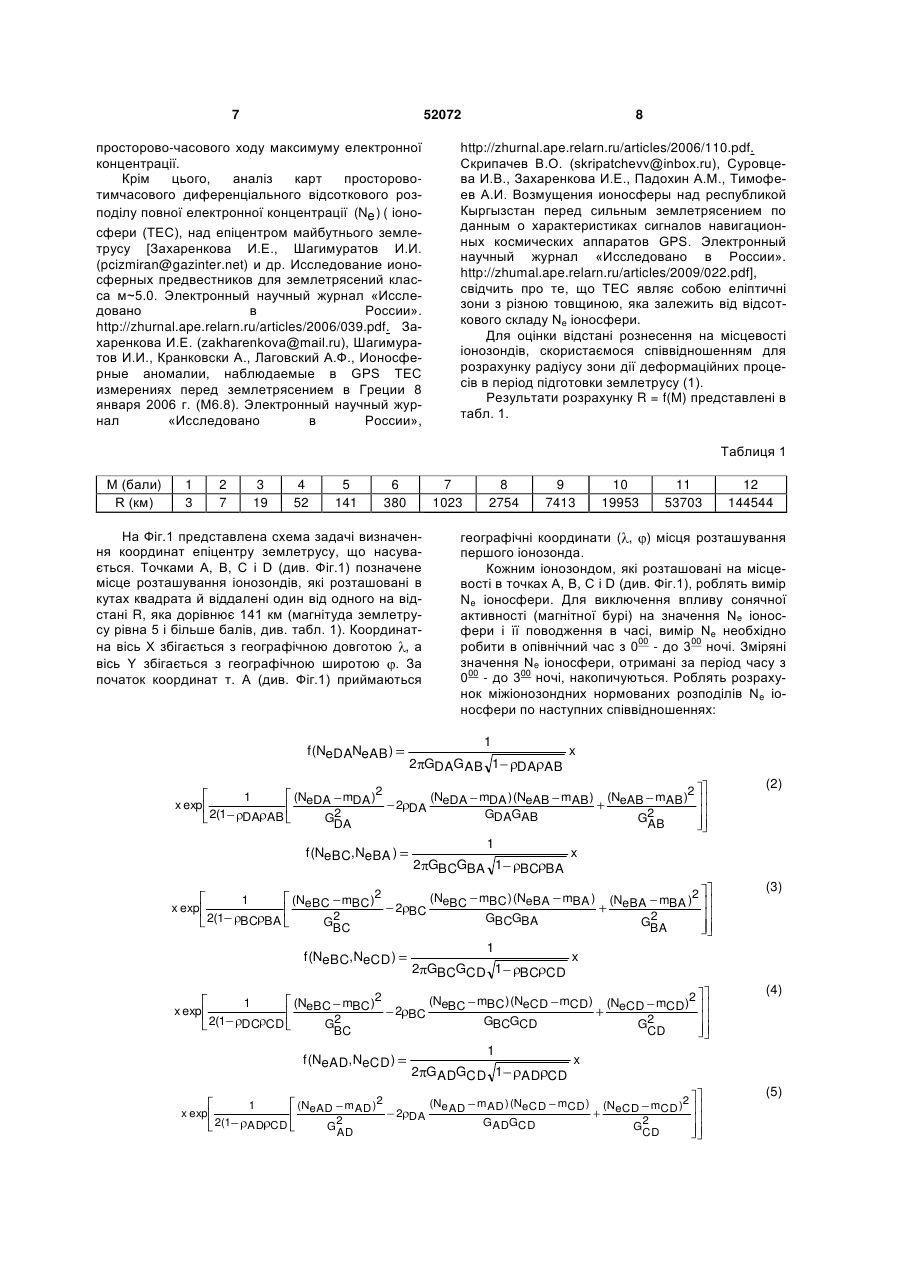

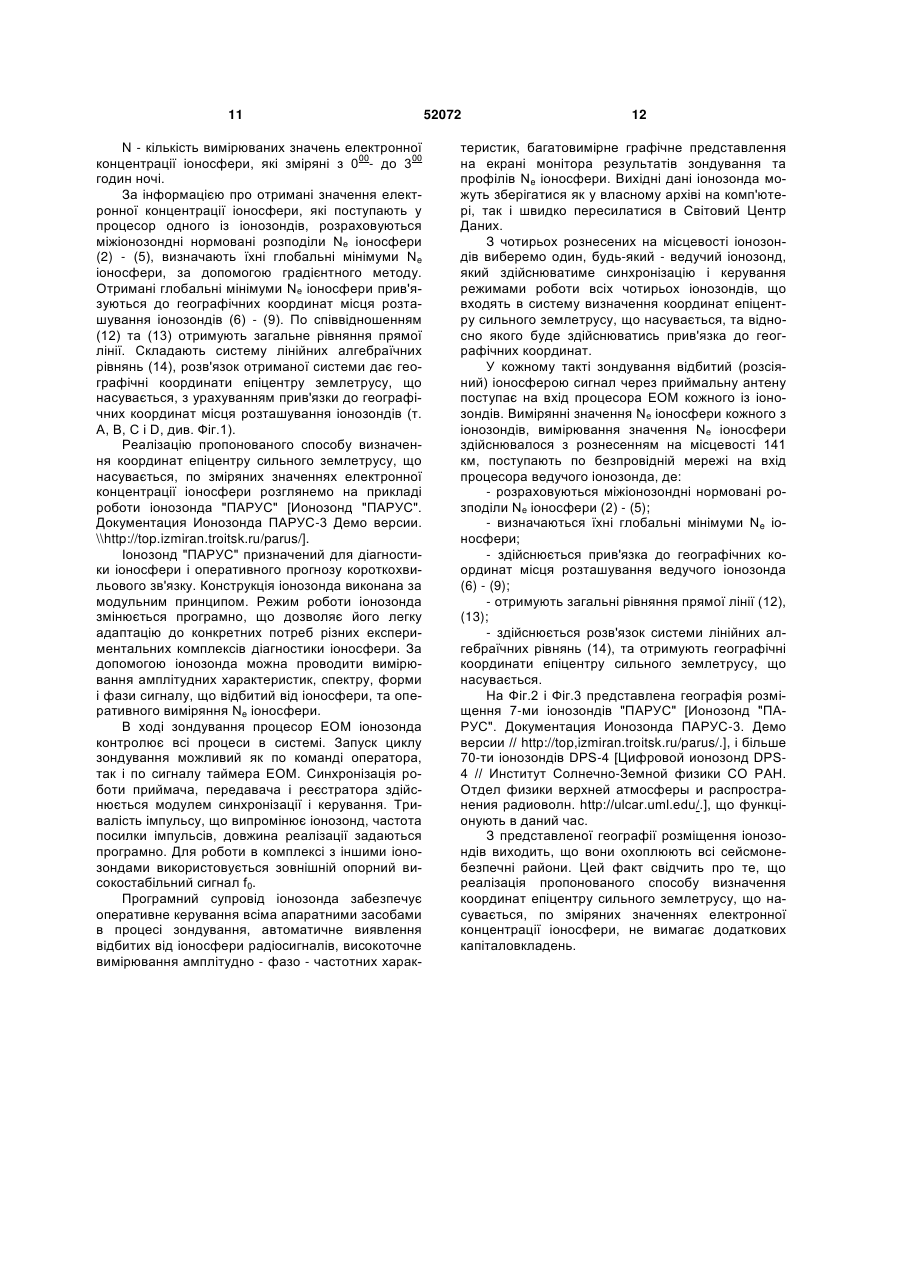

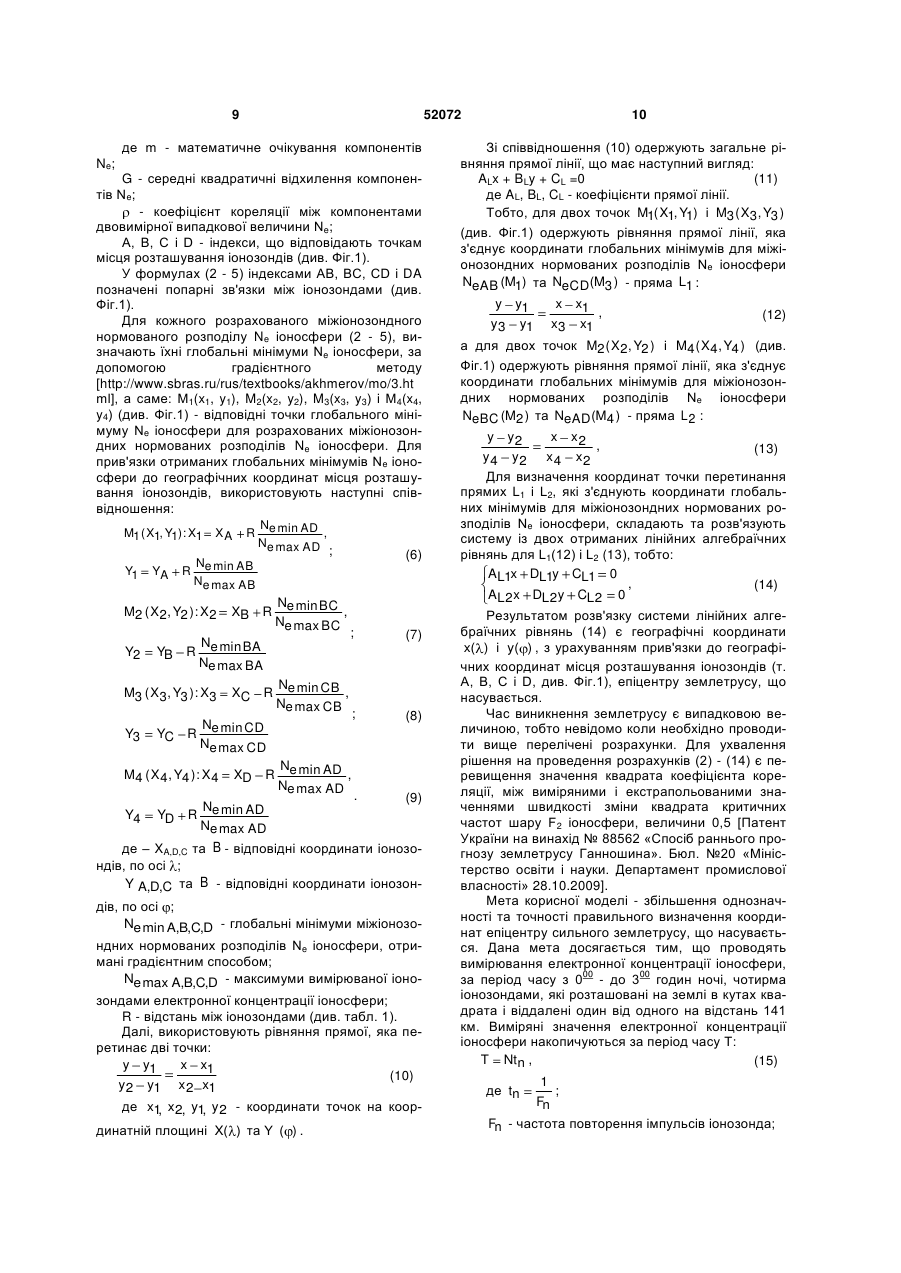

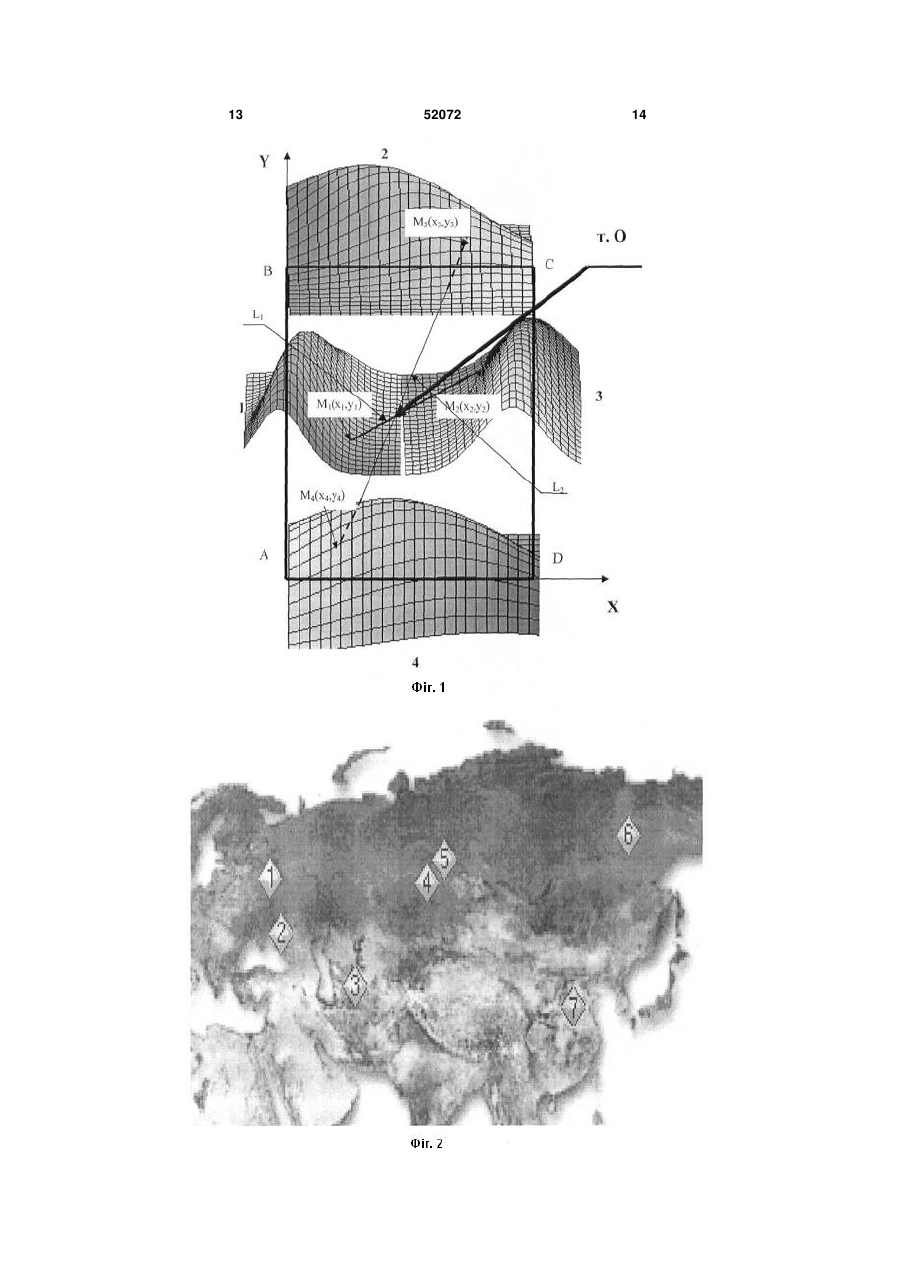

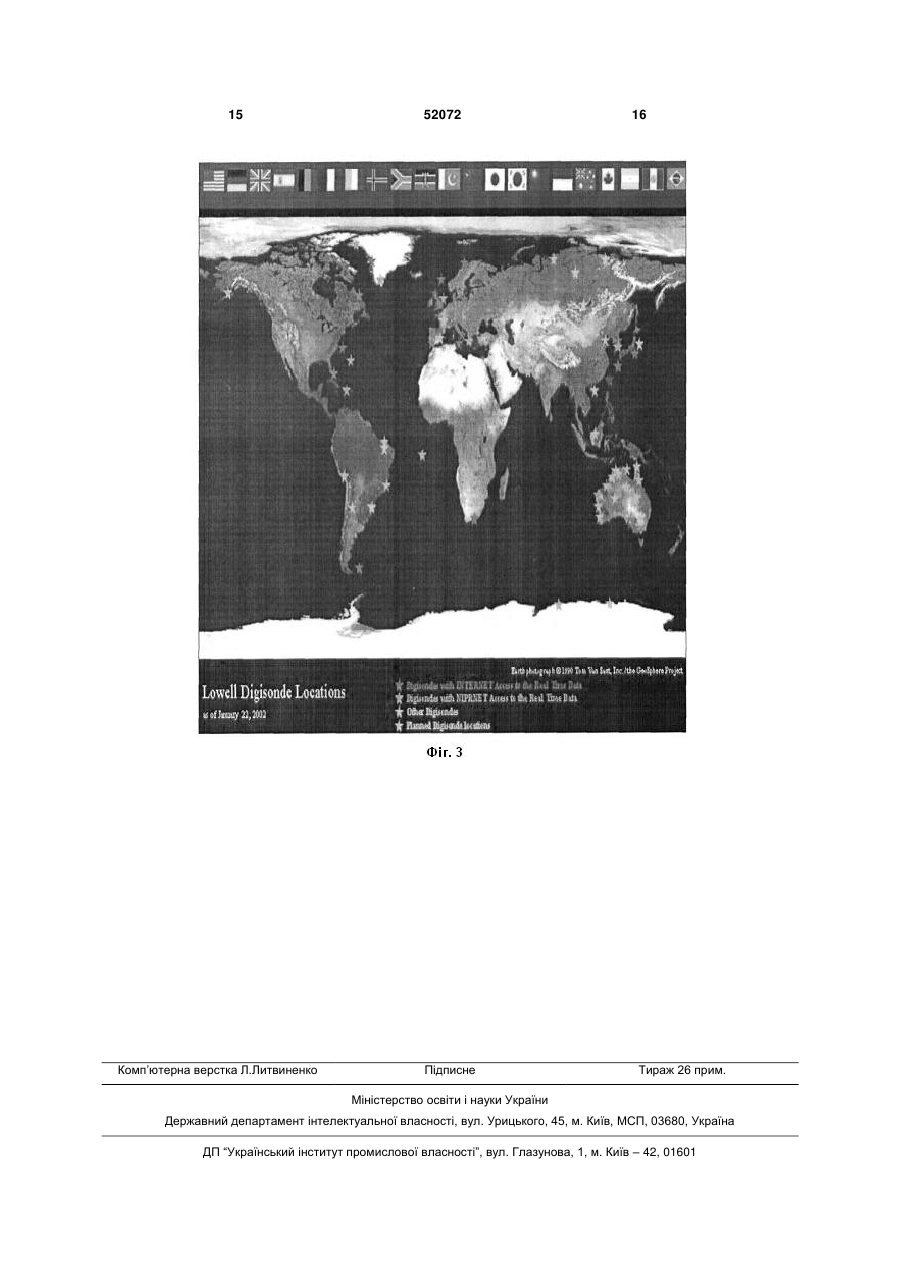

Спосіб визначення координат епіцентру землетрусу, що насувається, що включає вимірювання величини потоку високоенергетичних електронів, визначення координат значного, в чотири стандартні відхилення щодо середнього значення, збільшення потоку високоенергетичних електронів, який відрізняється тим, що проводять вимірювання електронної концентрації іоносфери за період часу з 000 до 300 годин ночі чотирма іонозо 3 підземних поштовхів. Максимальні поштовхи по магнітуді Ms=4.3 відчувалися в 13.32 UT. Цьому передував землетрус з магнітудою Ms=4.0 в 11.05 UT. У 13.36 UT мав місце слабкий, майже непомітний, поштовх. Два перші сильні поштовхи відчувалися на всій території Калінінградської області і прилеглих прибалтійських держав, на півдні Фінляндії, в північних районах Польщі і Білорусії. Спосіб визначення координат епіцентру землетрусу, що насувається [В.Г. Бондур, А.Т. Зверев, Л.В. Кузнецова. Космический мониторинг геодинамических предвестников крупних землетрясений, www.iki.rssi.ru/earth/articles06/vol2-184189.pdf], заснований на методі оперативного аналізу геодинаміки сейсмонебезпечних територій, який пов'язаний з реєстрацією змінюваності систем лінеаментів, які виділяються на супутникових зображеннях. Зокрема, проводиться автоматичне виділення лінеаментів по космічних зображеннях, а потім здійснюється побудова троянд-діаграм їх спрямованості, полів щільності і статистичний аналіз виявлених лінеаментів. Проте, використанню даного способу, для визначення координат епіцентру майбутнього землетрусу, властиві наступні недоліки, а саме: 1. Для лінеаментного аналізу необхідно використовувати тільки ті зображення, які отримані в безхмарну погоду і фрагменти яких, точно потрапляють на досліджуваний регіон. Похмура погода, опади у вигляді дощу, граду і особливо снігу, їх нерівномірний покрив на поверхні землі в часі і просторі, не дозволяють оперативно - за 3 - 5 днів до землетрусу, з магнітудою більше ніж 4 балів, отримати зображення лінеаментів і здійснити аналіз щільності їх січних, оскільки в періоди часу більше за 3 - 5 днів до землетрусу і через 3 - 5 днів після нього, кількість січних лінеаментів істотно знижується і відповідає спокійному (фоновому) стану для цього регіону. 2. Аномалії в поведінці лінеаментів (поява додаткових січних компонентів) виявляються і при сильних землетрусах, епіцентри яких знаходяться поза досліджуваною ділянкою, що не дозволяє однозначно встановити координати епіцентру майбутнього землетрусу. Спосіб визначення координат епіцентру землетрусу, що насувається [С. Александрин, С. Воронов, А. Гальпер и др. Предвестники землетрясений в околоземном космическом пространстве. Московский государственный инженернофизический институт (технический университет) http://www.pereplet.ru/pops/quakes/quake_ru.html], який заснований на кореляції спостережуваних значних зростань потоків високоенергетичних електронів з сейсмічним процесом. Значне збільшення (сплеск) потоку високоенергетичних електронів обумовлене явищем сейсмомагнітосферного зв'язку, що полягає в локальному збуренні радіаційного поясу над епіцентром майбутнього землетрусу ультранизькочастотним електромагнітним випромінюванням, що утворюється у епіцентрі майбутнього землетрусу і розповсюджується через іоносферу в магнітосферу. 52072 4 Реєстрація сплеску потоку високоенергетичних електронів здійснюється за допомогою системи сцинтиляційних, часоплинних і черенковських детекторів у поєднанні з сцинтиляційним калориметром, які встановлені на борт штучного супутника Землі. Для обробки і виділення сплесків високоенергетичних електронів використовуються канали даних вищеперелічених приладів, які реєструють темпи рахування високоенергетичних електронів. Ця інформація прив'язана до універсального часу, що дозволяє знаючи параметри орбіти космічного апарата, виконати прив'язку темпів рахування високоенергетичних електронів до географічних координат. За сплески високоенергетичних електронів приймаються різкі короткочасні (десятки секунд хвилини) зростання темпів рахування з величиною відхилення, щодо середнього темпу рахування, більше ніж чотири стандартних відхилення. Проте, однозначне визначення координат епіцентру землетрусу, що насувається, за даним способом має свої недоліки, а саме: 1. Взаємодія випромінювання і геомагнітнозахоплених електронів приводить до висипання останніх з радіаційного поясу, які розповсюджуються далі із-за довготного дрейфу навколо Землі уздовж дрейфової оболонки, на якій знаходиться епіцентр землетрусу. При цьому, утворюється хвиля електронів, які висипаються, яка рухається навколо Землі та може зробити один і більше оборотів навколо неї. Отже, реєстрація сплеску потоку високоенергетичних електронів буде здійснюватися на декількох штучних супутниках Землі, що знаходяться на траєкторії дрейфової оболонки та на різних географічних координатах, що викличе неоднозначність у визначенні координат епіцентру майбутнього землетрусу. 2. Якщо розглядати майбутній землетрус як випадковий процес, без проведення прив'язки сплесків високоенергетичних електронів до часу і координат епіцентру майбутнього землетрусу, то визначити координати епіцентру майбутнього землетрусу неможливо (розподіл сплесків високоенергетичних електронів однорідний по простору і часу [С. Александрин, С. Воронов, А. Гальпер и др. Предвестники землетрясений в околоземном космическом пространстве. Московский государственный инженерно-физический институт (технический университет) http://www.pereplet.ru/pops/quakes/quake ru.html]). 3. Зона дії деформаційних процесів в період підготовки землетрусу безпосередньо залежить від його сили. Радіус R цієї зони може бути оцінений наступним співвідношенням [Захаренкова И.Е., Шагимуратов И.И. (pcizmiran@gazinter.net) и др. Исследование ионосферных предвестников для Землетрясений класса м~5.0. Электронный научный журнал «Исследовано в России». http://zhurnal.ape.relarn.ru/articles/2006/039.pdf]. (1) R 100,43M (км), де М - магнітуда землетрусу. 4. Із співвідношення (1) виходить, що радіус R зони дії деформаційних процесів в період підгото 5 вки сильних, з магнітудою 5 і більш балів, землетрусів (магнітуда, яка дорівнює 5, була вибрана як опорна, бо при таких енергіях вже можливі руйнування будівель і споруд за шкалою MSK-64) може складати від 141 і більше кілометрів. У зв'язку з цим, радіус R взаємодії електронів з геомагнітним полем не носитиме точковий характер. 5. Під час сильних магнітних бурь електрони не тільки прискорюються, але і висипаються з радіаційного поясу [Воронов С.А., Гальпер A.M., Дмитриенко В.В. и др. Ядерная физика, космическое излучение, астрономия. М. ГНТП, МГУ, 1994. http://www.kosmofizika.ru/abmn/galper/galper.html. Таким чином, під час сильних магнітних бурь виникає неоднозначність в ухваленні рішення, тобто, не відомо чим викликаний сплеск високоенергетичних електронів - або магнітною бурею, або землетрусом, що насувається. У зв'язку з вищевикладеними недоліками аналогів, пропонується наступний спосіб прогнозу землетрусу. З проведеного аналізу сейсмо-іоносферних варіацій електронної концентрації [Пилипенко В. А. 2006. Резонансные эффекты ультранизкочастотных волновых полей в околоземном пространстве // Диссертация на соискание ученой степени доктора физико-математических наук. Москва: Институт космических исследований РАН. 33 с. www.iki.rssi.ru/rus/vap_avto.pdf. Захаренкова И. Е. 2007. Использование измерений сигналов системы GPS для обнаружения ионосферных предвестников землетрясений // Автореферат диссертации на соискание ученой степени кандидата физико-математических наук. Калининград: Российский государственный университет имени Иммануила Канта. 19 с. www.kantiana.ru/science/avt_zahar.doc. Пулинец С.А., Лью Й.Я. Краткосрочный прогноз катастрофических землетрясений с помощью наземнокосмических методов. Доклады конференции. Москва, 2-3 октября 1997. с.27-44. Липеровский В.А., Похотелов О.А., Шалимов С.Л. Ионосферные предвестники землетрясений // М.: Наука, 1992. 304 с. Гохберг М.Б., Пилипенко В.А., Похотелов О.А. О сейсмических предвестниках в ионосфере // Физика Земли, 1983. Т. 10. с. 17-21. Пулинец С.А., Боярчук К.А., Ломоносов A.M., Хегай В.В., Лю Й.Я. Ионосферные предвестники землетрясений: предварительный анализ данных критических частот foF2 наземной станции вертикального зондирования ионосферы Чунг-Ли (о. Тайвань). // Геомагнетизм и аэрономия, 2002. Т.42. №4. с.435-447. Дробжев В.И., Калиев М., Литвинов Ю.Г. Отклик ионосферы на Алма-Атинское землетрясение 4 марта 1991 г. Геомагнетизм и аэрономия, т.32, № 4, с. 144-146, 1992. Липеровский В.А., Попов К.В., Похотелов О.А. Возмущения временного хода частоты fbEs ионосферы сейсмоактивного района. Физика Земли, № 12, с.83-89, 1999. Михайлов Ю.М., Михайлова Г.А., Капустина О.В. Вариации различных атмосферно-ионосферных параметров в периоды подготовки землетрясений на Камчатке: предварительные результаты. Геомагнетизм и аэрономия, т.42, № 6, с.805-813, 2002. Пулинец С.А., Боярчук К.А., Ломоносов A.M. Ионосферные 52072 6 предвестники землетрясений: предварительный анализ данных критических частот foF2 наземной станции вертикального зондирования ионосферы Чунг-Ли (о. Тайвань). Геомагнетизм и аэрономия, т.42, № 4, с.535-540, 2002. Пулинец С.А., Легенька А.Д., Зеленова Т.Н. Зависимость сейсмоионосферных вариаций в максимуме слоя F от местного времени. Геомагнетизм и аэрономия, т.38, № 3, с.178-183, 1998. Пулинец С.А., Лю И.Я., Сафронова К.А. Интерпретация результатов статистического анализа вариаций критической частоты foF2 перед землетрясением по данным ионосферной станции Чунг-Ли (о. Тайвань). Геомагнетизм и аэрономия, т.44, № 1, с.113-118, 2004. Самарджиев Д., Пашова Ц. Волновые ионосферные возмущения, наблюдавшиеся после землетрясения 4.03.1977 г. в горах Вранга. Болг. геофиз. списание, т.8, № 4, с.44-51, 1982. Седова Ф.И., Мозговая Т.А. Анализ геомагнитных вариаций в связи с землетрясениями в КрымскоЧерноморском районе. Геофиз. ж., т.23, № 1, с.115-120, 2001. Фаткуллин М.Н., Гайворонская Т.В., Зеленова Т.И., Хусамеддинов С.С. Реакция области F ионосферы на повторные толчки в апреле 1984 г. после Газлийского землетрясения. Изв. вузов. Радиофиз., т.31, № 7, с.874-878, 1988. Хегай В.В., Легенька А.Д., Пулинец С.А., Ким В.П. Изменения в F2-области ионосферы перед катастрофическим землетрясением на Аляске 28.03.1964 г. По данным наземных станций вертикального зондирования ионосферы. Геомагнетизм и аэрономия, т.42, № 3, с.360-365, 2002.], в спокійних геомагнітних умовах, встановлене наступне: 1. Іоносферні передвісники є варіаціями щільності іоносферної плазми (відхилення від незбуреного значення), спостерігаються за 1 - 5 діб. 2. Тривалість варіації одного знаку невелика і складає від 4 до 6 годин. Тільки у разі дуже сильних землетрусів вона може бути значною (до 12 годин). 3. В середньому сейсмо-іоносферні варіації мають ту ж амплітуду, що і щоденна мінливість іоносфери (від 15 % до 25 %), але в певні моменти місцевого часу вони можуть перевищувати 100 %. 4. Знак і форма сейсмо-іоносферних варіацій залежать від місцевого часу. 5. За 1 - 5 діб до землетрусу, що насувається, відбувається порушення просторово-часового ходу в розподілі електронної концентрації в іоносфері, з утворенням неоднорідності останньої. 6. Форма неоднорідності представляє витягнутий в напрямі південь - північ еліпс. 7. Лінійні розміри неоднорідності електронної концентрації в іоносфері можуть складати від 300 до 1500 км по широті і від 600 до 4000 км по довготі, відносно епіцентру майбутнього землетрусу. 8. Розмір модифікованої області іоносфери на висоті максимуму шару F2 іоносфери залежить від магнітуди землетрусу. 9. У епіцентральній області за 3 - 5 діб спостерігається зростання електронної концентрації в максимумі шару F2, іоносфери, з подальшим її зменшенням за 1 - 3 добу. При цьому напередодні землетрусу (за 1-2 доби), відбувається порушення 7 52072 просторово-часового ходу максимуму електронної концентрації. Крім цього, аналіз карт просторовотимчасового диференціального відсоткового розподілу повної електронної концентрації (Ne ) ( іоносфери (ТЕС), над епіцентром майбутнього землетрусу [Захаренкова И.Е., Шагимуратов И.И. (pcizmiran@gazinter.net) и др. Исследование ионосферных предвестников для землетрясений класса м~5.0. Электронный научный журнал «Исследовано в России». http://zhurnal.ape.relarn.ru/articles/2006/039.pdf. Захаренкова И.Е. (zakharenkova@mail.ru), Шагимуратов И.И., Кранковски А., Лаговский А.Ф., Ионосферные аномалии, наблюдаемые в GPS ТЕС измерениях перед землетрясением в Греции 8 января 2006 г. (М6.8). Электронный научный журнал «Исследовано в России», 8 http://zhurnal.ape.relarn.ru/articles/2006/110.pdf. Скрипачев В.О. (skripatchevv@inbox.ru), Суровцева И.В., Захаренкова И.Е., Падохин A.M., Тимофеев А.И. Возмущения ионосферы над республикой Кыргызстан перед сильным землетрясением по данным о характеристиках сигналов навигационных космических аппаратов GPS. Электронный научный журнал «Исследовано в России». http://zhumal.ape.relarn.ru/articles/2009/022.pdf], свідчить про те, що ТЕС являє собою еліптичні зони з різною товщиною, яка залежить від відсоткового складу Ne іоносфери. Для оцінки відстані рознесення на місцевості іонозондів, скористаємося співвідношенням для розрахунку радіусу зони дії деформаційних процесів в період підготовки землетрусу (1). Результати розрахунку R = f(M) представлені в табл. 1. Таблиця 1 М (бали) R (км) 1 3 2 7 3 19 4 52 5 141 6 380 7 1023 На Фіг.1 представлена схема задачі визначення координат епіцентру землетрусу, що насувається. Точками А, В, С і D (див. Фіг.1) позначене місце розташування іонозондів, які розташовані в кутах квадрата й віддалені один від одного на відстані R, яка дорівнює 141 км (магнітуда землетрусу рівна 5 і більше балів, див. табл. 1). Координатна вісь X збігається з географічною довготою , а вісь Y збігається з географічною широтою . За початок координат т. А (див. Фіг.1) приймаються (NeDA mDA )2 DA AB G2 DA 2 DA f (NeBC, NeBA ) x exp (NeBC mBC )2 BC BA G2 BC 1 2(1 f (NeBC, NeCD ) x exp (NeBC mBC )2 DC CD G2 BC 1 2(1 f (NeAD, NeCD ) x exp (NeAD mAD )2 AD CD G2 AD 1 2(1 (NeBA mBA )2 G2 BA (3) x BC CD (NeBC mBC ) (NeCD mCD ) GBCGCD 1 2 GADGCD 1 (2) x (NeBC mBC ) (NeBA mBA ) GBCGBA 2 GBCGCD 1 (NeAB mAB )2 G2 AB BC BA 1 2 DA 12 144544 x 1 2 BC 11 53703 DA AB (NeDA mDA ) (NeAB mAB ) GDAGAB 2 GBCGBA 1 2 BC 10 19953 географічні координати ( , ) місця розташування першого іонозонда. Кожним іонозондом, які розташовані на місцевості в точках А, В, С і D (див. Фіг.1), роблять вимір Ne іоносфери. Для виключення впливу сонячної активності (магнітної бурі) на значення Ne іоносфери і її поводження в часі, вимір Ne необхідно робити в опівнічний час з 000 - до 300 ночі. Зміряні значення Ne іоносфери, отримані за період часу з 000 - до 300 ночі, накопичуються. Роблять розрахунок міжіонозондних нормованих розподілів Ne іоносфери по наступних співвідношеннях: 2 GDAGAB 1 1 2(1 9 7413 1 f (NeDANeAB ) x exp 8 2754 (NeCD mCD )2 G2 CD (4) x AD CD (Ne AD mAD ) (NeCD mCD ) GADGCD (NeCD mCD )2 G2 CD (5) 9 52072 де m - математичне очікування компонентів Ne; G - середні квадратичні відхилення компонентів Ne; - коефіцієнт кореляції між компонентами двовимірної випадкової величини Ne; А, В, С і D - індекси, що відповідають точкам місця розташування іонозондів (див. Фіг.1). У формулах (2 - 5) індексами АВ, ВС, CD і DA позначені попарні зв'язки між іонозондами (див. Фіг.1). Для кожного розрахованого міжіонозондного нормованого розподілу Ne іоносфери (2 - 5), визначають їхні глобальні мінімуми Ne іоносфери, за допомогою градієнтного методу [http://www.sbras.ru/rus/textbooks/akhmerov/mo/3.ht ml], а саме: M1(x1, y1), M2(x2, y2), M3(x3, y3) і M4(x4, y4) (див. Фіг.1) - відповідні точки глобального мінімуму Ne іоносфери для розрахованих міжіонозондних нормованих розподілів Ne іоносфери. Для прив'язки отриманих глобальних мінімумів Ne іоносфери до географічних координат місця розташування іонозондів, використовують наступні співвідношення: M1 ( X1, Y1) : X1 X A Y1 YA R YB R (6) Ne min BC , Ne max BC XC R ; (7) ; (8) . (9) Ne min CB , Ne max CB N YC R e min CD Ne max CD M4 ( X4, Y4 ) : X4 Y4 XB R Ne min BA Ne max BA M3 ( X3, Y3 ) : X3 Y3 Ne min AD , Ne max AD ; Ne min AB Ne max AB M2 ( X2, Y2 ) : X2 Y2 R YD R XD R Ne min AD Ne max AD Ne min AD , Ne max AD де – XA,D,C тa B - відповідні координати іонозондів, по осі ; Y A,D,C тa B - відповідні координати іонозондів, по осі ; Ne min A,B,C,D - глобальні мінімуми міжіонозондних нормованих розподілів Ne іоносфери, отримані градієнтним способом; Ne max A,B,C,D - максимуми вимірюваної іонозондами електронної концентрації іоносфери; R - відстань між іонозондами (див. табл. 1). Далі, використовують рівняння прямої, яка перетинає дві точки: y y1 x x1 (10) y2 y1 x2 x1 де x1 x2, y1 y2 - координати точок на коор, , динатній площині X( ) та Y ( ) . 10 Зі співвідношення (10) одержують загальне рівняння прямої лінії, що має наступний вигляд: ALx + BLy + CL =0 (11) де AL, BL, CL - коефіцієнти прямої лінії. Тобто, для двох точок M1( X1, Y1) і M3 ( X3 , Y3 ) (див. Фіг.1) одержують рівняння прямої лінії, яка з'єднує координати глобальних мінімумів для міжіонозондних нормованих розподілів Ne іоносфери NeAB (M1) та NeCD(M3 ) - пряма L1 : y y1 x x1 , (12) y3 y1 x3 x1 а для двох точок M2 ( X2, Y2 ) і M4 ( X4, Y4 ) (див. Фіг.1) одержують рівняння прямої лінії, яка з'єднує координати глобальних мінімумів для міжіонозондних нормованих розподілів Ne іоносфери NeBC (M2 ) та NeAD (M4 ) - пряма L 2 : y y2 x x2 , (13) y 4 y2 x 4 x2 Для визначення координат точки перетинання прямих L1 і L2, які з'єднують координати глобальних мінімумів для міжіонозондних нормованих розподілів Ne іоносфери, складають та розв'язують систему із двох отриманих лінійних алгебраїчних рівнянь для L1(12) і L2 (13), тобто: AL1x DL1y CL1 0 , (14) AL2x DL2y CL2 0 Результатом розв'язку системи лінійних алгебраїчних рівнянь (14) є географічні координати x( ) і y( ) , з урахуванням прив'язки до географічних координат місця розташування іонозондів (т. А, В, С і D, див. Фіг.1), епіцентру землетрусу, що насувається. Час виникнення землетрусу є випадковою величиною, тобто невідомо коли необхідно проводити вище перелічені розрахунки. Для ухвалення рішення на проведення розрахунків (2) - (14) є перевищення значення квадрата коефіцієнта кореляції, між виміряними і екстрапольованими значеннями швидкості зміни квадрата критичних частот шару F2 іоносфери, величини 0,5 [Патент України на винахід № 88562 «Спосіб раннього прогнозу землетрусу Ганношина». Бюл. №20 «Міністерство освіти і науки. Департамент промислової власності» 28.10.2009]. Мета корисної моделі - збільшення однозначності та точності правильного визначення координат епіцентру сильного землетрусу, що насувається. Дана мета досягається тим, що проводять вимірювання електронної концентрації іоносфери, за період часу з 000 - до 300 годин ночі, чотирма іонозондами, які розташовані на землі в кутах квадрата і віддалені один від одного на відстань 141 км. Виміряні значення електронної концентрації іоносфери накопичуються за період часу Т: T Nt n , (15) 1 ; Fn Fn - частота повторення імпульсів іонозонда; де tn 11 N - кількість вимірюваних значень електронної концентрації іоносфери, які зміряні з 000- до 300 годин ночі. За інформацією про отримані значення електронної концентрації іоносфери, які поступають у процесор одного із іонозондів, розраховуються міжіонозондні нормовані розподіли Ne іоносфери (2) - (5), визначають їхні глобальні мінімуми Ne іоносфери, за допомогою градієнтного методу. Отримані глобальні мінімуми Ne іоносфери прив'язуються до географічних координат місця розташування іонозондів (6) - (9). По співвідношенням (12) та (13) отримують загальне рівняння прямої лінії. Складають систему лінійних алгебраїчних рівнянь (14), розв'язок отриманої системи дає географічні координати епіцентру землетрусу, що насувається, з урахуванням прив'язки до географічних координат місця розташування іонозондів (т. А, В, С і D, див. Фіг.1). Реалізацію пропонованого способу визначення координат епіцентру сильного землетрусу, що насувається, по зміряних значеннях електронної концентрації іоносфери розглянемо на прикладі роботи іонозонда "ПАРУС" [Ионозонд "ПАРУС". Документация Ионозонда ПАРУС-3 Демо версии. \\http://top.izmiran.troitsk.ru/parus/]. Іонозонд "ПАРУС" призначений для діагностики іоносфери і оперативного прогнозу короткохвильового зв'язку. Конструкція іонозонда виконана за модульним принципом. Режим роботи іонозонда змінюється програмно, що дозволяє його легку адаптацію до конкретних потреб різних експериментальних комплексів діагностики іоносфери. За допомогою іонозонда можна проводити вимірювання амплітудних характеристик, спектру, форми і фази сигналу, що відбитий від іоносфери, та оперативного виміряння Ne іоносфери. В ході зондування процесор ЕОМ іонозонда контролює всі процеси в системі. Запуск циклу зондування можливий як по команді оператора, так і по сигналу таймера ЕОМ. Синхронізація роботи приймача, передавача і реєстратора здійснюється модулем синхронізації і керування. Тривалість імпульсу, що випромінює іонозонд, частота посилки імпульсів, довжина реалізації задаються програмно. Для роботи в комплексі з іншими іонозондами використовується зовнішній опорний високостабільний сигнал f0. Програмний супровід іонозонда забезпечує оперативне керування всіма апаратними засобами в процесі зондування, автоматичне виявлення відбитих від іоносфери радіосигналів, високоточне вимірювання амплітудно - фазо - частотних харак 52072 12 теристик, багатовимірне графічне представлення на екрані монітора результатів зондування та профілів Ne іоносфери. Вихідні дані іонозонда можуть зберігатися як у власному архіві на комп'ютері, так і швидко пересилатися в Світовий Центр Даних. З чотирьох рознесених на місцевості іонозондів виберемо один, будь-який - ведучий іонозонд, який здійснюватиме синхронізацію і керування режимами роботи всіх чотирьох іонозондів, що входять в систему визначення координат епіцентру сильного землетрусу, що насувається, та відносно якого буде здійснюватись прив'язка до географічних координат. У кожному такті зондування відбитий (розсіяний) іоносферою сигнал через приймальну антену поступає на вхід процесора ЕОМ кожного із іонозондів. Вимірянні значення Ne іоносфери кожного з іонозондів, вимірювання значення Ne іоносфери здійснювалося з рознесенням на місцевості 141 км, поступають по безпровідній мережі на вхід процесора ведучого іонозонда, де: - розраховуються міжіонозондні нормовані розподіли Ne іоносфери (2) - (5); - визначаються їхні глобальні мінімуми Ne іоносфери; - здійснюється прив'язка до географічних координат місця розташування ведучого іонозонда (6) - (9); - отримують загальні рівняння прямої лінії (12), (13); - здійснюється розв'язок системи лінійних алгебраїчних рівнянь (14), та отримують географічні координати епіцентру сильного землетрусу, що насувається. На Фіг.2 і Фіг.3 представлена географія розміщення 7-ми іонозондів "ПАРУС" [Ионозонд "ПАРУС". Документация Ионозонда ПАРУС-3. Демо версии // http://top,izmiran.troitsk.ru/parus/.], і більше 70-ти іонозондів DPS-4 [Цифровой ионозонд DPS4 // Институт Солнечно-Земной физики СО РАН. Отдел физики верхней атмосферы и распространения радиоволн. http://ulcar.uml.edu/.], що функціонують в даний час. З представленої географії розміщення іонозондів виходить, що вони охоплюють всі сейсмонебезпечні райони. Цей факт свідчить про те, що реалізація пропонованого способу визначення координат епіцентру сильного землетрусу, що насувається, по зміряних значеннях електронної концентрації іоносфери, не вимагає додаткових капіталовкладень. 13 52072 14 15 Комп’ютерна верстка Л.Литвиненко 52072 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
