Діагностуючий пристрій по точках акупунктури
Номер патенту: 52331
Опубліковано: 16.12.2002
Автори: Санніков Володимир Юрійович, Скрипник Юрій Олексійович, Холоденко Вероніка Миколаївна
Формула / Реферат
Діагностуючий пристрій по точках акупунктури, що містить термоелектричний зонд, що складається з двох напівпровідникових термоелектродів з дірковою і електронною провідностями, два подовжувальних проводи, з'єднаних з вільними кінцями напівпровідникових термоелектродів, дві мідні колодки, на кожній з яких розміщені струмові і потенційні клеми, де потенційні клеми з'єднані з подовжувальними проводами термоелектричного зонда, і нормуючий підсилювач, який відрізняється тим, що в нього введені аналого-цифровий перетворювач, цифро-аналоговий перетворювач, перетворювач постійної напруги в струм, два двополюсні перемикачі, два перетворювачі коду в імпульсний сигнал, принтер і персональний комп'ютер, системна шина якого з'єднана з виходом аналого-цифрового перетворювача і входом цифро-аналогового перетворювача, до виходу якого підключений перетворювач постійної напруги в струм, входи першого двополюсного перемикача з'єднані з виходами перетворювача напруги в струм, виходи обох двополюсних перемикачів з'єднані між собою зустрічно, при цьому виходи першого двополюсного перемикача з'єднані з входами нормуючого підсилювача, виходи другого двополюсного перемикача з'єднані з струмовими клемами мідних колодок, а керуючі входи двополюсних перемикачів через перетворювачі коду в імпульсний сигнал разом із принтером підключені також до системної шини персонального комп'ютера.
Текст
Діагностуючий пристрій по точках акупунктури, що містить термоелектричний зонд, що складається з двох напівпровідникових термоелектродів з дірковою і електронною провідностями, два подовжувальних проводи, з'єднаних з вільними кінцями напівпровідникових термоелектродів, дві МІДНІ ко лодки, на кожній з яких розміщені струмові і потенційні клеми, де потенційні клеми з'єднані з подовжувальними проводами термоелектричного зонда, і нормуючий підсилювач, який відрізняється тим, що в нього введені аналого-цифровий перетворювач, Винахід відноситься до медичної техніки і може бути використаний для оцінки теплопровідності точок акупунктури в процесі рефлексод і агностики і рефлексотерапм Точки акупунктури (ТА) на ТІЛІ ЛЮДИНИ мають аномальні фізичні властивості в порівнянні з іншими ділянками шкірного покрову У медичній практиці найбільше широко використовують розходження фізичних властивостей ТА по електричному опору Вимір опору відбувається за допомогою джерела електричної напруги і мікроампер метру, що вимірює струм електрода, прикладеного до досліджуваної ТА При цьому напруга джерела знаходиться в межах 2ч-12В в залежності від конструкції діагностуючого пристрою, а вимірюваний струм змінюється в межах від одиниць до десятків мікроамперів Однак проведені дослідження (див Загрядский В А , Злоказов В П Метрология и электробезопасность при пунктурной электродиагностике // Известия Таганрогского радиотехнического университета - Таганрог Издательство ТРТУ, 1998, с 68-71) показали, що зондуючий сигнал при електропунктурних впливах негативно діє на ТА, ВІДПОВІДНІ їм тканини, внутрішні органи, а також ЦІЛІСНИЙ організм Найбільш деструктивні реакції спостерігаються у цифро-ан алого вий перетворювач, перетворювач постійної напруги в струм, два двополюсні перемикачі, два перетворювачі коду в імпульсний сигнал, принтер і персональний комп'ютер, системна шина якого з'єднана з виходом аналого-цифрового перетворювача і входом цифро-аналогового перетворювача, до виходу якого підключений перетворювач постійної напруги в струм, входи першого двополюсного перемикача з'єднані з виходами перетворювача напруги в струм, виходи обох двополюсних перемикачів з'єднані між собою зустрічно, при цьому виходи першого двополюсного перемикача з'єднані з входами нормуючого підсилювача, виходи другого двополюсного перемикача з'єднані з струмовими клемами мідних колодок, а керуючі входи двополюсних перемикачів через перетворювачі коду в імпульсний сигнал разом із принтером підключені також до системної шини персонального комп'ютера внутрішніх органах, зв'язаних з ТА, що тестувалися Від електромеханічних ушкоджень у ТА виявляються істотно морфологічні наслідки, що зберігаються до 1,5ч-2 МІСЯЦІВ Виявлено кумулятивний ефект гладких клггок на електропунктурні наслідки Ці клітки відносяться до елементів дифузійної ендокринної системи, що володіє як місцевою, так і загальною дією на організм Вони сприймають інформацію про стан середовища, уякому вони локалізовані, і здійснюють відповідну реакцію, виділяючи депоновані в них речовини Багато нейронів виділяють ті ж самі біологічні активні речовини, що і гладкі клітки Гранули з цими речовинами можна знайти в крові, МІЖКЛІТИННІЙ речовині, на поверхні сполучної тканини, в оболонках нервів і рецепторних утворень Послідовний ВПЛИВ на гладкі клітки, яких завжди багато в ТА, електричним струмом при електропунктурі викликає посилене нагромадження в них біологічно активних речовин Це нагромадження сприяє в якийсь момент часу лавиноподібному викиду їх у кров і міжклітинну рідину, що часто приводить до серйозних і негативних наслідків Тому використання електричного струму при акупунктурній діагностиці небажано Відомий ТІСНИЙ ЗВ'ЯЗОК МІЖ електричним опором (електропровідністю) речовин і тканин та їхнім теп СО го сч ю 52331 ловим опором (теплопровідністю) (див Физические величины Справочник / А П Бабичев, НА Бабушкина, А М Братковский и др , под ред И С Григорьева, ЕЗ Мейлахова - М , Энергоиздат, 1991, с 337339) Згідно закону Видемана-Франца теплопровідність Я, твердих речовин де do - число Лоренца, а - електропровідність, Т - абсолютна температура по шкалі Кельвіна Для біологічних тканин цей закон дає занижені чи завищені значення X в залежності від змісту води і провідних домішок, що змінюють співвідношення між електронною теплопровідністю і фононною теплопровідністю Незважаючи на це результуюча теплопровідність ТА несе таку ж діагностуючу інформацію про стан організму людини як і анізотропія ТА по електропровідності, по якій установлюють параметри відхилення стану організму при різних захворюваннях (див Самосюк И 3 , Лысенюк В П , Лиманский ЮИ и др Нетрадиционные методы диагностики и терапии - М , Здоровье, 1994, с 176-180) Відомий діагностичний пристрій по точках акупунктури (див Тутова Э Г, НовоченокЛ Н , Кононенко В В Применение термоэлектрического зонда к исследованию теплофизических свойств биологических масс - журнал ИФЖ, 1971, тХХ, №3, с 505-509), що містить тонку медичну голку, на яку біфілярно намотаний дротовий нагрівач з високоомного матеріалу (манганін чи константан), термоприймач (мідний дріт діаметром 0,05мм), джерело електричної напруги і прилад, що показує Малі розміри зонда дозволяють робити вимір теплопровідності в точці по сталій температурі термоприймача Неминуча нестабільність електричної потужності, що розсіюється в нагрівачі голки, і вплив МІНЛИВОСТІ температури навколишнього середовища не дозволяють точно виміряти малі зміни температури термоприймача, атому неможливо з високою точністю оцінювати зміни теплопровідності ТА, що діагностується Відомий діагностуючий пристрій по точках акупунктури (див Коротше П А , Лондон Г Э Динамические контактные измерения тепловых величин Л , «Машиностроение» (Ленингр отделение), 1974, с 146), у якому нагрівачем і термоприймачем є одна термопара, причому на виході термопари включений індуктивно-ємнісний фільтр, з'єднаний із джерелом перемінного струму й електронним потенціометром Нагрівання і вимір термоелектричного зонда виконуються одночасно, а поділ нагрівального і вимірювального ланцюгів здійснюється складним багатоелементним фільтром Нестабільність параметрів фільтра не дозволяє забезпечити стабільну роботу зонда протягом тривалого часу Крім того МІНЛИВІСТЬ чутливості термопари зонда (коефіцієнта Зеєбека) знижує точність визначення теплопровідності ТА Відомий також діагностуючий пристрій по точках акупунктури (див Головко Д Б, Дубровний В О, Скрипник Ю О , Хімічева Г І Високоточні вимірювання багатофункціональними термосенсорами - К, «Либідь», 2000, с 222-223), що містить термоелектричний зонд, що складається з двох напівпровідникових термоелектродів з дірковою і електронною провідностями, два подовжувальних проводи, з'єднаних з вільними кінцями напівпровідникових термо електродів, дві МІДНІ колодки, на кожній з яких розміщені токові і потенційні клеми, де потенційні клеми з'єднані з подовжувальними проводами термоелектричного зонда, і нормуючий підсилювач Воно також включає джерело постійної напруги, реостат, міліамперметр, мілівольтметр і трехпозиційний перемикач, одні входи якого з'єднані з джерелом постійної напруги через реостат і міліамперметр, ІНШІ входи з'єднані з міліамперметром, а виходи з'єднані з виходами термопари У відомому пристрої визначаєма теплопровідність залежить не тільки від вимірених термоЕРС термоелектричного зонда, але також від значення 1 коефіцієнта Пельт є робочого кінця термопари, який у свою чергу залежить від температури ТА, а, отже, і потужності, що розсіюється термопарою зонда Усе це приводить до зниження чутливості і точності виміру відносних змін теплопровідності Крім того, визначення теплопровідності ТА вимагає багато часу, тому що для нагрівання і наступного охолодження зонда необхідно оператору переключати вручну ланцюги живлення і виміру термоелектричного зонда При цьому необхідні значення струму встановлювати реостатом за показаннями міліамперметра, а значення термоЕРС зонда фіксувати мілівольтметром Останнє неминуче збільшує час діагностики пацієнта В основу винаходу покладена задача створити такий діагностуючий пристрій по точках акупунктури, у якому введення нових елементів і зв'язків ДОЗВОЛИЛО б підвищити чутливість і точність виміру відносних змін теплопровідності ТА на різних ділянках тіла людини й одержати картину їхній асиметрії незалежно від параметрів і режиму живлення термоелектричного зонда і тим самим підвищити вірогідність і зменшити час діагностики Поставлена задача вирішується тим, що в діагностуючий пристрій по точках акупунктури, що містить термоелектричний зонд, що складається з двох напівпровідникових термоелектродів з дірковою і електронною провідностями, два подовжувальних проводи, з'єднаних з вільними кінцями напівпровідникових термоелектродів, дві МІДНІ колодки, на кожній з яких розміщені токові і потенційні клеми, де потенційні клеми з'єднані з подовжувальними проводами термоелектричного зонда, і нормуючий підсилювач, згідно винаходу, в нього введені аналого-цифровий перетворювач, цифро-ан алого вий перетворювач, перетворювач постійного напруги в струм, два двополюсні перемикачі, два перетворювача коду в імпульсний сигнал, принтер і персональний комп'ютер, системна шина якого з'єднана з виходом аналого-цифрового перетворювача і входом цифро-аналогового перетворювача, до виходу якого підключений перетворювач постійної напруги в струм, входи першого двополюсного перемикача з'єднані з виходами перетворювача напруги в струм, виходи обох двополюсних перемикачів з'єднані між собою зустрічне, при цьому виходи першого двополюсного перемикача з'єднані з входами нормуючого підсилювача, виходи другого двополюсного перемикача з'єднані з токовими клемами мідних колодок, а керуючі входи двополюсних перемикачів через перетворювачі коду в імпульсний сигнал разом із принтером підключені також до системної шини персонального комп'ютера 52331 Введення до складу діагностуючого пристрою системної шини персонального комп'ютера цифроаналого-цифрового перетворювача, цифровими входами підключений принтер 24, ЦАП 25 та аналогового перетворювача, перетворювача постійдва перетворювача коду в імпульсний сигнал 27 і 28, ної напруги вструм,двох двополюсних перемикачів, виходи яких підключені до керуючих входів двополюдвох перетворювачів коду в імпульсний сигнал і персних перемикачів 13 та 14 До виходу ЦАП 25 через сонального комп'ютера, з'єднаних між собою зазнаперетворювач постійної напруги в струм 26 підключеним чином, забезпечує одержання додаткових чені виходи двополюсного перемикача 14, виходи вимірів термоЕРС термоелектричного зонда при якого з'єднані між собою також зустрічне і підключені охолодженні і нагріванні його робочого кінця постійдо токових клем 11 112 мідних колодок ним струмом Обробка додаткових результатів виміДіагностичний пристрій працює наступним чиру разом з основним виміром термоЕРС при відсутном ності постійного струму в зонді комп'ютером по Робочий кінець 2 термоелектричного зонда 1 запропонованій програмі виключає вплив МІНЛИВОСТІ приводять у тепловий контакт із досліджуваною точ1 термоелектричних коефіцієнтів зонда (Пельт є і Зеєкою акупунктури (ТА) 29 діагностуємої людини чи бека) на значення визначаємої теплопровідності, що тварини У якості базової ТА вибирають найбільше дозволяє використовувати високочутливий термохарактерну точку на ТІЛІ, ЩО функціонально зв'язана електричний зонд із напівпровідникових термоелектз найбільш важливими органами Термоелектроруродів, що мають значно більшу чутливість, ніж тершійна сила (термоЕРС) у першій (базової) точці Ец мопари з металевими електродами При цьому на вільних кінцях термоелектричного сенсора визнавиключається вплив нелінійності статичної характечається виразом ристики напівпровідникового термозонда і МІНЛИВІСТЬ Еіі=аіТі-а о -Т о , (1) електричної потужності, що розсіюється в термопарі де он - коефіцієнт термоЕРС (коефіцієнт Зеєбепри її додатковому охолодженні і нагріванні Завдяки ка) робочого кінця сенсора при температурі Ті ТА, з програмному керуванню цифровими перетворюваякою контактує термоелектричний зонд, чами процес виміру теплопровідності точок акупункао- коефіцієнт термоЕРС вільних КІНЦІВ термотури цілком автоматизований, що дозволяє одержаелектричного зонда при температурі навколишнього ти картину теплофізичної асиметрії точок середовища То акупунктури за невеликий час і підвищити вірогідність Через залежність коефіцієнта ои від температури діагностики при різних захворюваннях Т-і, номінальна статична характеристика (НСХ) терНа фіг 1 приведена функціональна схема діагномоелектричного зонда, що описується виразом (1), стуючого пристрою по точках акупунктури, на фіг 2 особливо з напівпровідникових термоелектродів, графік зміни температури і напруги термоелектричнелінійна МІНЛИВІСТЬ коефіцієнтів Зеєбека он і «о в ного зонда на його вільних кінцях, на фіг 3,4 - струкчасі обумовлює і нестабільність НСХ Нелінійність і турна схема алгоритму програми роботи пристрою, нестабільність НСХ термоелектричних зондів не дона фіг 5 - структурна схема алгоритму підпрограми зволяє з високою точністю виміряти температуру роботи пристрою ряду ТА, а при нагріванні термоелектричного зонда Діагностуючий пристрій (фіг 1) має у своєму оцінити по сталій температурі їхню теплопровідність складі термоелектричний зонд 1, що складається з Для виключення впливу нелінійності і нестабільробочого кінця 2 двох напівпровідникових термоеленості НСХ термоелектричного зонда на результати ктродів 3 і 4 з електронною і дірковою провідностями, вимірів спочатку вимірюють стале значення термодва подовжувальних проводи 5 і 6, дві МІДНІ КОЛОДКИ ЕРС Ец, що відповідає температурі Т-і, базової ТА 7 і 8, на яких розміщені потенційні 9, 10 і токові 11,12 (контакти двополюсного перемикача 13 встановлені клеми, два двополюсні перемикача 13 і 14, нормуюу верхньому положенні) Для виключення впливу чий підсилювач 15, аналого-цифровий перетворювач дрейфу нуля нормуючого підсилювача 15 вимір Ец (АЦП) 16, персональний комп'ютер (ПК) 17, що вклюпроводять ДВІЧІ при верхньому і нижньому положенчає системну шину 18, мікропроцесор (МП) 19, опені контактів двополюсного перемикача 13 При переративну пам'ять (ОП) 20, постійну пам'ять (ПП) 21, ключенні контактів змінюється полярність термоЕРС перепрограмувальну пам'ять (ППЗП) 22 і дисплей (Д) на вході нормуючого підсилювача 15 При одному 23, принтер 24, цифро-ан алого вий перетворювач положенні двополюсного перемикача вихідна напру(ЦАП) 25 і перетворювач напруги в струм 26, два га підсилювача 15 перетворювача коду в імпульсний сигнал 27 і 28 Позицією 29 позначена ділянка шкіри, на якій розтаІ)и = к ( а 1 Т 1 - а 0 Т 0 ) шована досліджувана точка акупунктури (ТА) а при ІНШІМ положенні двополюсного перемикача Термоелектричний зонд 1 своїм робочим кінцем 2 знаходиться в тепловому контакті з ТА пацієнта Електроди 3 і 4 термоелектричного зонда через подовжувальні проводи 5 і 6 з'єднані з мідними колодками 7 і 8 Потенційні клеми 9 і 10 з'єднані з входами двополюсного перемикача 13, виходи якого з'єднані між собою зустрічне і підключені до входів нормуючого підсилювача 15, вихід якого з'єднаний із входами ЦАП 16 Цифровий вихід АЦП підключений до системної шини 18 персонального комп'ютера 17 До складу персонального комп'ютера входить мікропроцесор 19, оперативна пам'ять 20, постійна пам'ять 21, перепрограмувальна пам'ять 22 і дисплей 23 До 13 І)'и = к ( а 1 Т 1 - а 0 Т 0 ) + ди, (3) де к - коефіцієнт підсилення нормуючого підсилювача 15 Напруги (2) і (3) перетворюються у АЦП 16 в код, який заносять у оперативну пам'ять ПК 17 У мікропроцесорі 19 виробляється вирахування з першого результату виміру (2) і другого (3) та розподілу на два У результаті одержують код, пропорційний напрузі 52331 U n - U 11 (4) тобто пропорційний термоЕРС ЕЦ, який теж заноситься в оперативну пам'ять 20 Потім ВІД ЦАП 25 і перетворювача напруги в струм 26 пропускають по напівпровідниковим термоелектродам 3 і 4 постійний струм (контакти двополюсного перемикача 14 у верхньому положенні) у напрямку, при якому в робочому КІНЦІ термоелектричного зонда 1 відбувається поглинання теплоти Qi Пельт'є (фіг 2) Qi = PilAt-,, (5) де pi, - коефіцієнт Пельт'є матеріалів напівпровідникових термоелектродів 3 і 4 при температурі робочого кінця 2, І - сила струму, що протікає по напівпровідниковим термоелектродам і через робочий кінець, At-i, - час протікання струму Одночасно з поглинанням теплоти Пельт'є відбувається і виділення теплоти Джоуля по довжині напівпровідникових термоелектродів 3 і 4, що частково надходить у робочий кінець 2 термоелектричного зонда 1 Q 2 = KI2RAt-| (6) де R - сумарний електричний опір напівпровідникових термоелектронів термоелектричного зонда, К - коефіцієнт, що враховує частку теплоти, що надходить у робочий кінець термоелектричного зонда від напівпровідникових термоелектродів При малих струмах у термоелектричному зонді переважає ефект Пельт'є і температура робочого кінця 2 знижується Тому термоЕРС Е21 робочого кінця зменшується в порівнянні з первісною (Е2і4^-5х) У цьому випадку процес охолодження робочого кінця термоелектричного зонда має усталений характер і визначається еквівалентною теплопровідністю ТА, а усталене значення термоЕРС охолодженого кінця термоелектричного зонда пропорційне напрузі на виході підсилювача 15 U21=k "Ті хУ 5 -a0T 0 2 5) U21=k (XQT 21 (11) яку одержують після установки двополюсного перемикача 13 у верхнє, а потім нижнє положення Реєструють код напруги U21 у пам'яті комп'ютера 17 і код оптимального струму Іо, отриманий програмним шляхом (фіг 5) Змінюють напрямок протікання оптимального струму через робочий кінець термоелектричного зонда на протилежне установкою двополюсного перемикача 14 у нижнє положення (фіг 1) Унаслідок реверсивності ефекту Пельт'є відбувається виділення теплоти Пельт1 є і підсумовування її з теплотою Джоуля У результаті відбувається нагрівання за час М.2 (фіг 2), а потім перегрів робочого кінця термоелектричного зонда щодо початкової температури Ті за час At3 При цьому напруга зростає відносно ІІц і стале значення по витікання часу Д1з>4ч-5х (фіг 2) приймає значення U3i=k 5) - a 0 T 0 XF (12) Реєструють за допомогою нормуючого підсилювача 15 і АЦП 16 код ІІзі напруги установкою двополюсного перемикача 13 у верхнє, а потім нижнє положення Далі вимикають струм і термоелектричний зонд за час ДІ4 охолоджується та приймає початкову температуру Ті По зареєстрованих кодах напруг ІІц, U21 і ІІзі визначають коди різниці напруг при охолодженні і нагріванні ,2-гі (13) XF і сумо-різницю напруг виду 31 (7) де X - теплопровідність ТА, F - площа поверхні теплообміну робочого кінця зонда з ТА, 5 - глибина проникнення тепла (холоду) у ТА Силу струму поступово (фіг 5) збільшують за допомогою ЦАП 25 до одержання максимального охолодження робочого кінця термоелектричного зонда, чому відповідає мінімальний код термоЭДС Е21 Мінімум коду Е21 визначають програмне зіставленням наступного коду з попереднім при поступовому зростанні струму через робочий кінець 2 термоелектричного зонда 1 При досягненні мінімуму коду має місце співвідношення dE 2 1 _ a 1 ( p 1 - 2 K I 0 R ) _ Q dl XF де Іо- оптимальна по охолодженню сила постійного струму З рівняння (5) оптимальний струм P1 (9) 2KR Коефіцієнт Пельт'є зв'язаний з коефіцієнтом Зеєбека співвідношенням Томсона Р1=а1Т1 (Ю) З урахуванням (10) напруга (7) при оптимальному струмі Іо приймає вид I (14) из, + и 2 1 з, Аг 21 Після ділення коду різниці напруг (13) на код квадрата їхньої суми (14) одержують код відношення 1 U31-U21 _ 2Т. X (15) 2 kK |3,R25 (U 3 1 З рівності (15) визначають теплопровідність базової ТА U 3 1 - U 21 • ІЧГХ '°'4 u (16) 2 (Uai+U^-aJn) 2T f Переміщують робочий кінець 2 термоелектричного зонда 1 у другу ТА і визначають її теплопровідність при тому ж оптимальному струмі Іо 1 А 2 3 = ( ТА, U 3 2 + U 2 2 ~ 2 2 2 2 U ^ 1 2 ) 2 2 T , 2 ( 1 7 ) F де Ui2, U22 і U32 - зареєстровані напруги у другій І2 -температура другої ТА Розходження температури в сусідніх ТА на ТІЛІ людини невеликі (не більш ±0 5ч-1К) Тому можна 9 52331 вважати, що абсолютні температури (по шкалі Кельвіна) ТА приблизно рівні (Т-їиТг) Тому відношення 10 теплопровідностей двох досліджуваних ТА , (18) 1 (^31 ~ E 2 1 ) ( E 3 2 + E 2 2 + 2 E 1 2 ) Зміна теплопровідності однієї ТА щодо інший ТА можливо представити у вигляді відносної різниці теплопровідностей \2 ДА (Е 3 2 -Е 2 2 )(Е 3 1 +Е 2 1 -2Е 1 1 Г - 1 (19) У2 = ч Е Е Е 2Е ~ 2іХ 32 + 2 2 ~ 1 2 ) ' При діагностиці стану організму в цілому необхідно зареєструвати відносну зміну теплопровідності і - тої ТА стосовно базової ТА у відсотках у, = ^ ю о = - 1 100% (20) Л, Отриманий результат (20), який обчислюють в ПК 17, не залежить від абсолютного значення теплопровідності всіх досліджуваних ТА, і отже, для його підрахунку не потрібно додаткова теплофізична вимірювальна апаратура для знаходження абсолютних значень X За результатами виміру електричних напруг термоелектричного зонда в декількох ТА (від 2 до ітої точки) і значенням напруги у базовій точці (ІІц, ІЬі і ІІз-і) можна визначити нерівномірність значень теплопровідності досліджуваних ТА щодо обраної базової ТА При цьому на результат контролю як випливає з виразу (20) не впливає МІНЛИВІСТЬ термоелектричних коефіцієнтів (а, - Зеєбека, р, - Пельт1 є) і їхня залежність від температури тіла і часу експлуатації, і отже, нелінійність і нестабільність НСХ термоелектричного зонда, виконаного з двох високочутливих, але нестабільних напівпровідникових термоелектродів Не впливає також МІНЛИВІСТЬ електричної потужності, що розсіюється, на охолодження і нагрів термоелектричного зонда, а також МІНЛИВІСТЬ То температури вільних КІНЦІВ сенсора Електротепловий вплив на точки акупунктури людини чи тварини не супроводжується безпосереднім впливом електричної напруги на ці точки Відсутність протікання постійного струму в організмі через зондуємі ТА виключає полярізаційні процеси в міжклггинній речовині, а також електромеханічні ушкодження гладких і інших кліток При цьому цілком виключається поразка організму електричним струмом через можливі порушення в системі обмеження струму через ТА Тому запропонований діагностуючий пристрій по теплофізичним впливам на ТА можна віднести до класу електробезпечних З метою підвищення точності виміру відносної зміни теплопровідності у, вимір напруги термоелектричного зонда проводять багатократно при заданому числі вимірів N, а за результат вимірів приймають середнє арифметичне ряду вимірів (U = Ц/N) Діагностику по теплопровідності ТА проводять у наступній ПОСЛІДОВНОСТІ згідно програми (фіг 3-5) Для початку роботи програми (фіг 3,4) вводять необхідні значення змінних N,M (крок 1), де N - загальна КІЛЬКІСТЬ вимірів для усереднення значення вимірів, М - загальна КІЛЬКІСТЬ досліджуваних ТА Далі визначають необхідність визначення струму охолодження (кроки 2,4) Якщо значення оптимального струму відомо із попередніх вимірювань, то його зна чення вводиться із перепрограмувальної пам'яті 22 ПК17 (крок 3) Установлюють початкові тимчасові ЗМІННІ і - номер досліджуваної ТА (крок 5), j - КІЛЬКІСТЬ вимірів для усереднення значень (крок 6), р - режим полярності струму охолодження (крок 7) Робочим кінцем термоелектричного зонда торкаються поверхні базової (і=1) ТА Для виключення впливу дрейфу нуля нормуючого підсилювача 15 вимір напруги U проводять ДВІЧІ при верхньому і нижньому положенні контактів двополюсного перемикача 13 (кроки 812) Визначають за формулою (4) та реєструють напругу знеструмленого термоелектричного зонда (кроки 13,14) Визначають режим вимірювання (кроки 15.17) та полярність оптимального струму (кроки 16.18) При р = 1 передають значення коду Іо в ЦАП 25 (крок 19), збільшують значення змінної режиму рр+1 (крок 20), виконують тимчасову затримку Ati для охолодження зонда (крок 21) Визначають за формулою (4) та реєструють напругу охолодженого термоелектричного зонда (кроки 13,14) Аналогічно проводять вимірювання та реєстрацію напруги нагрітого термоелектричного зонда при р = 2 (крок 17) Після виконання заданої КІЛЬКОСТІ вимірів N (кроки 22-24) обчислюють середні значення напруг ІІ-і,, І Ь , ІІзі та заносять їх до перепрограмувальної пам'яті (крок 25) Якщо вимірювали базову ТА (крок 26), то одразу переходимо до вимірювання наступної (і = і + 1) ТА (крок 27) Якщо 1>1 та не всі ТА виміряні і

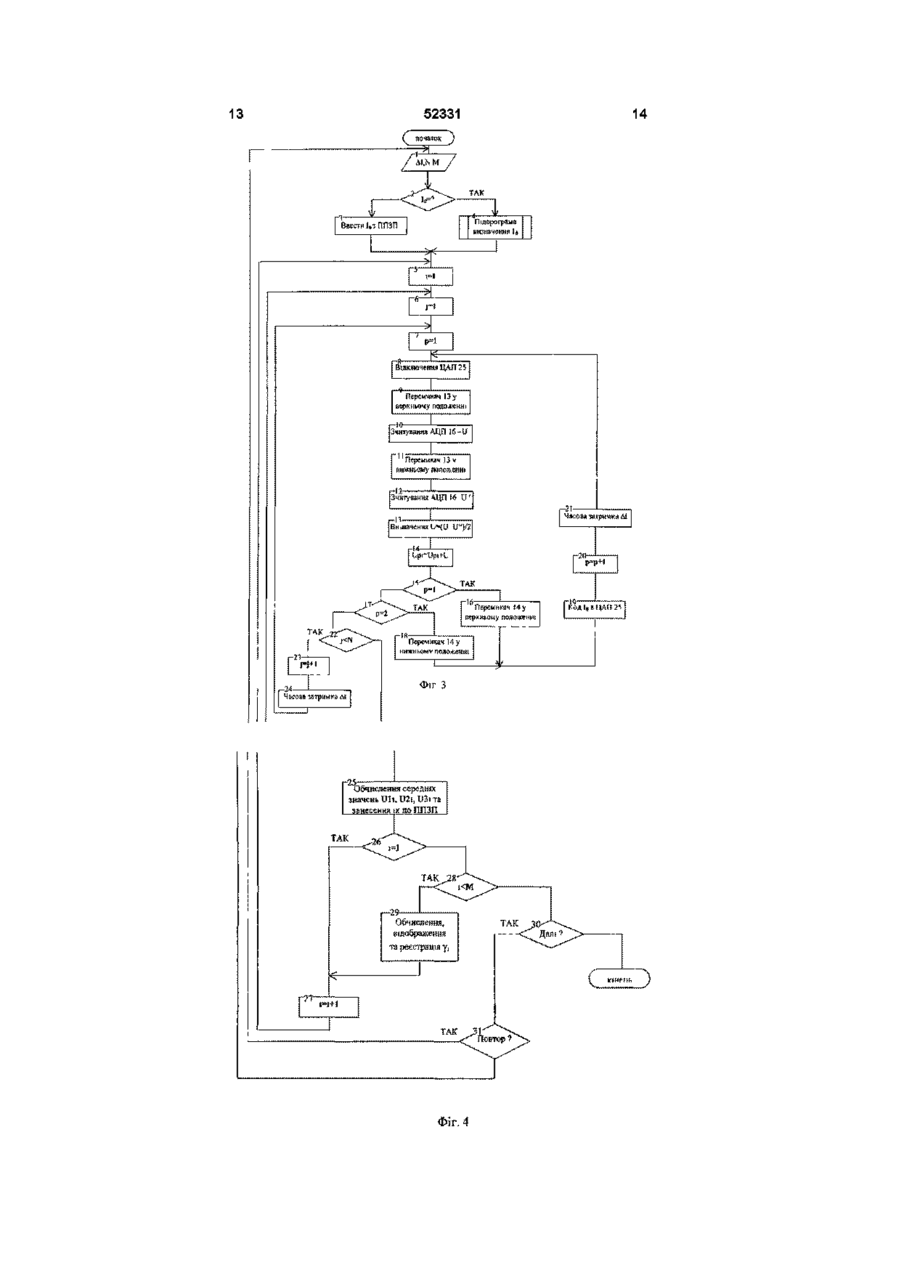

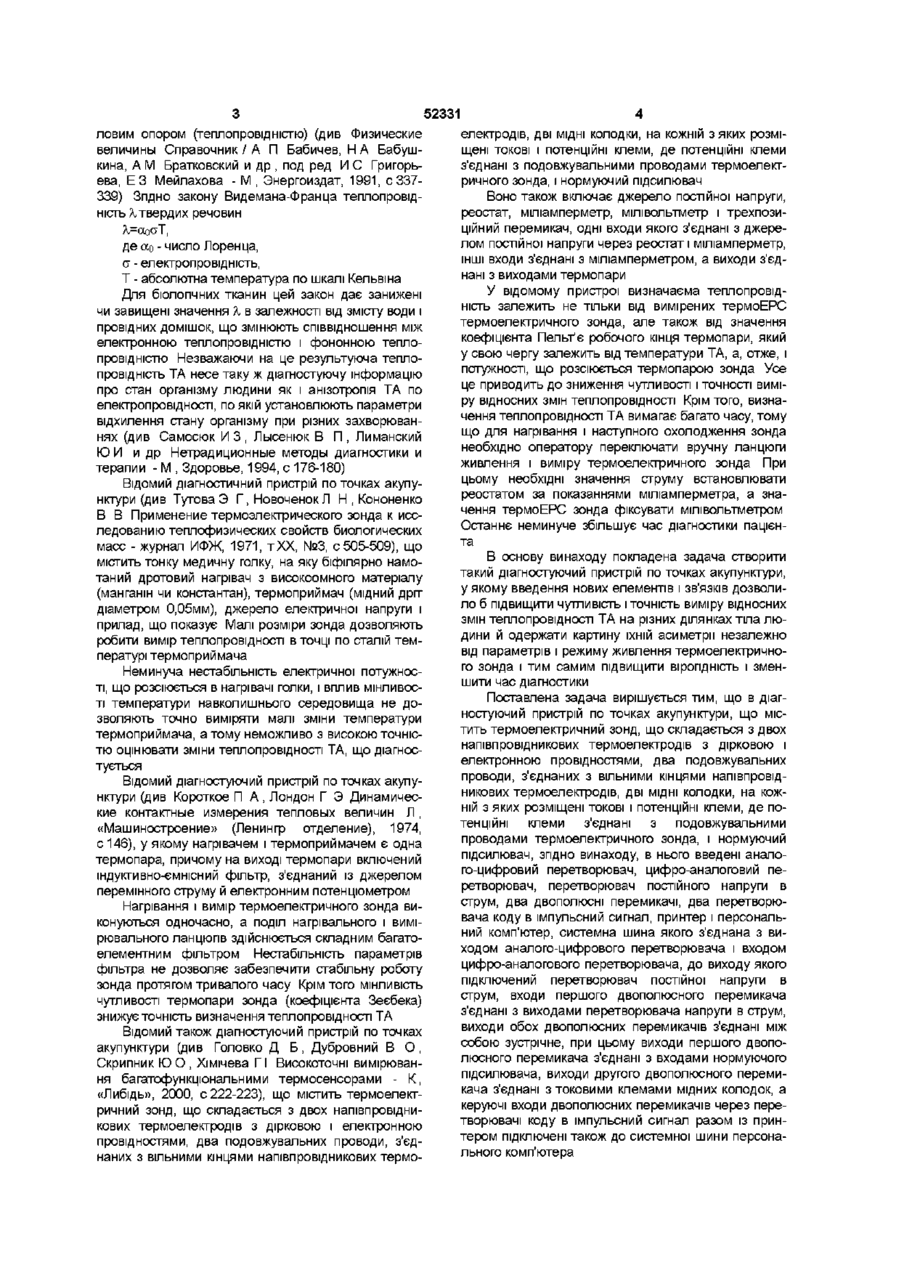

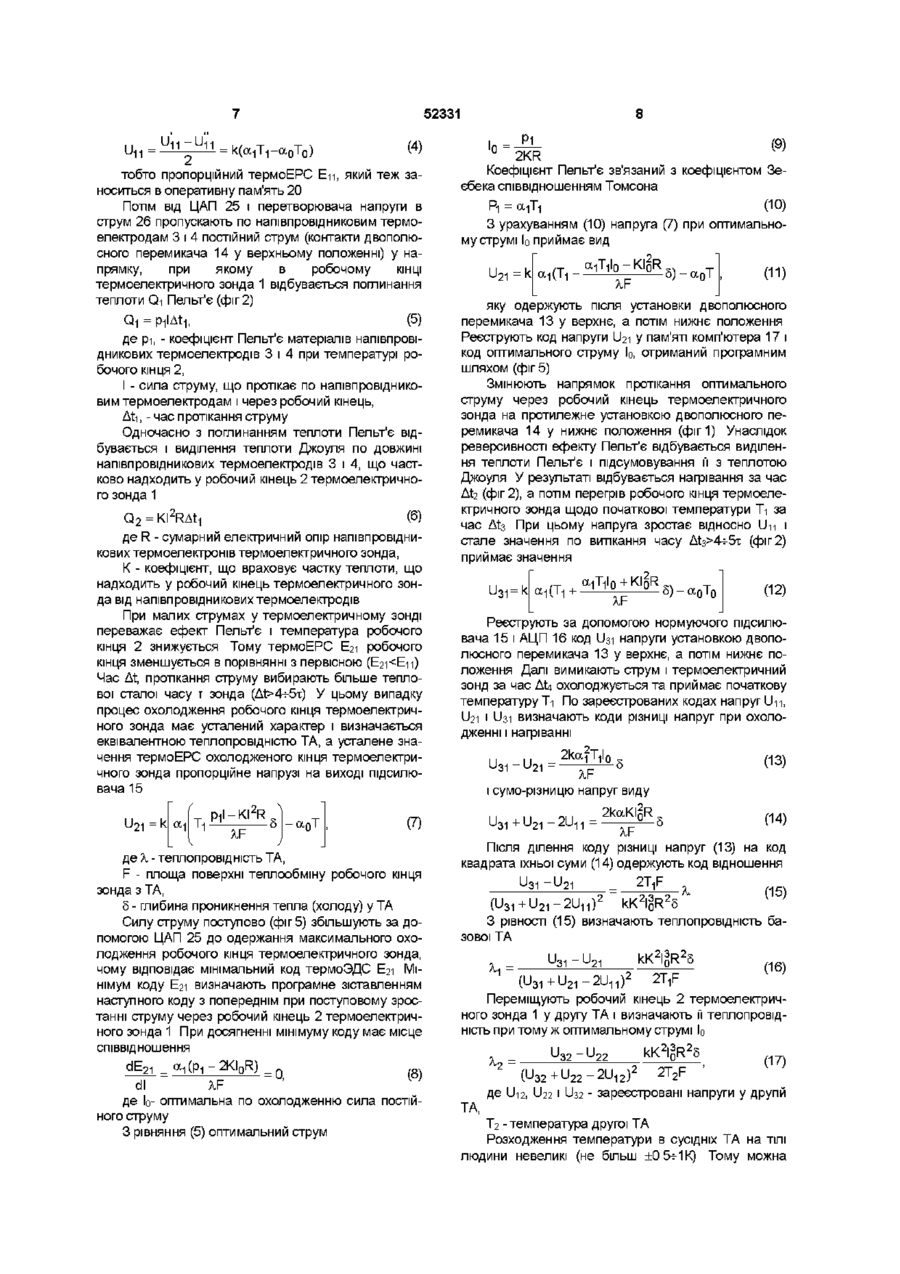

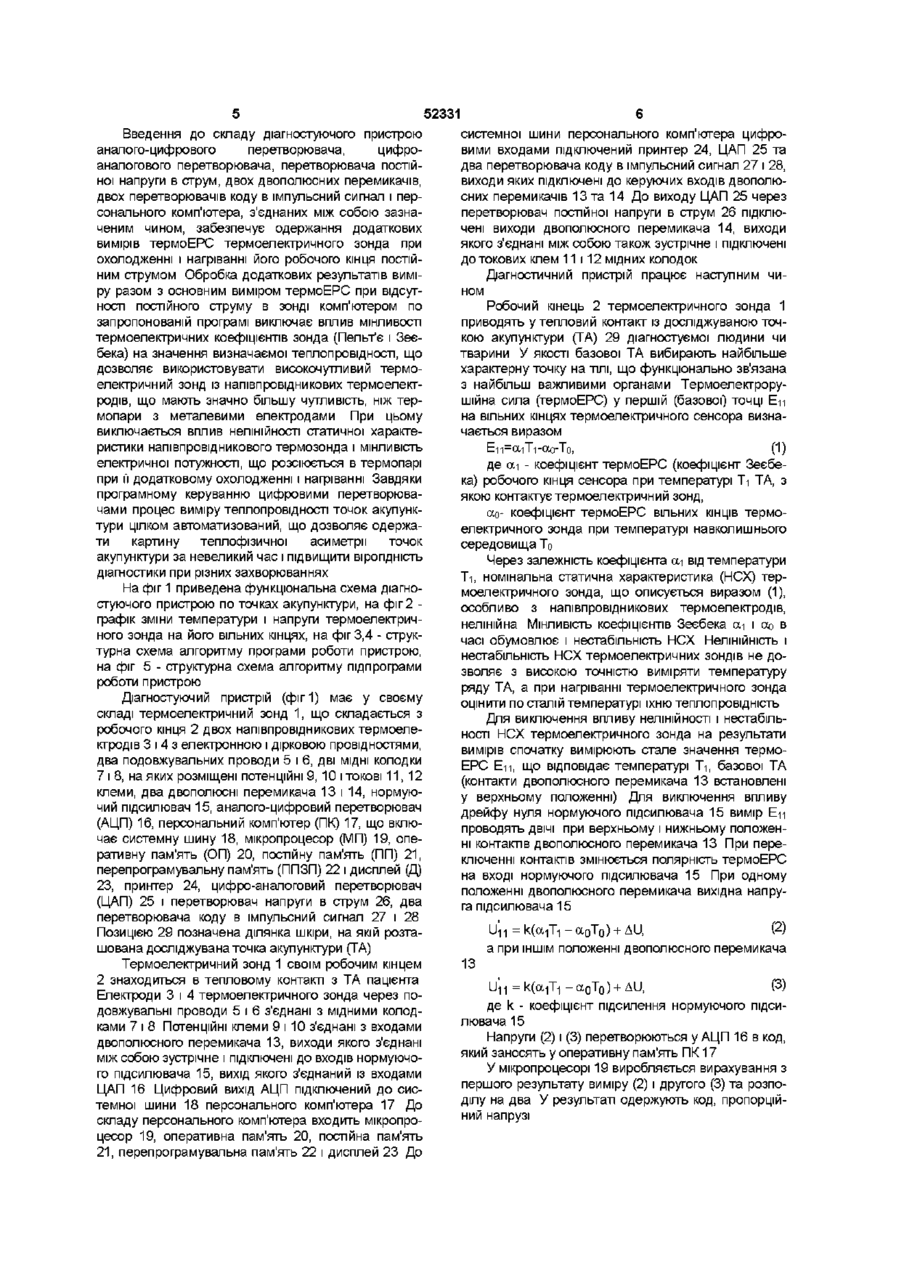

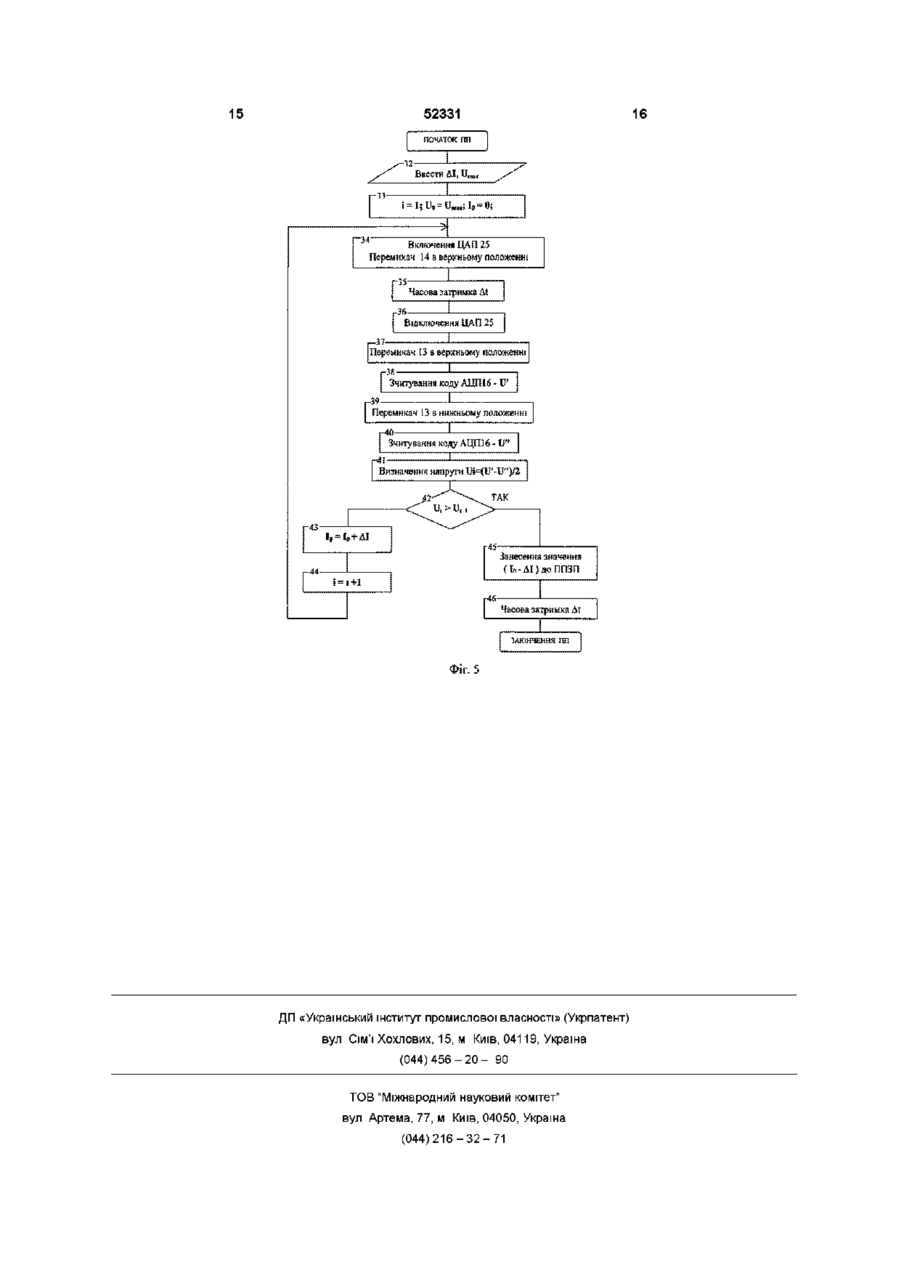

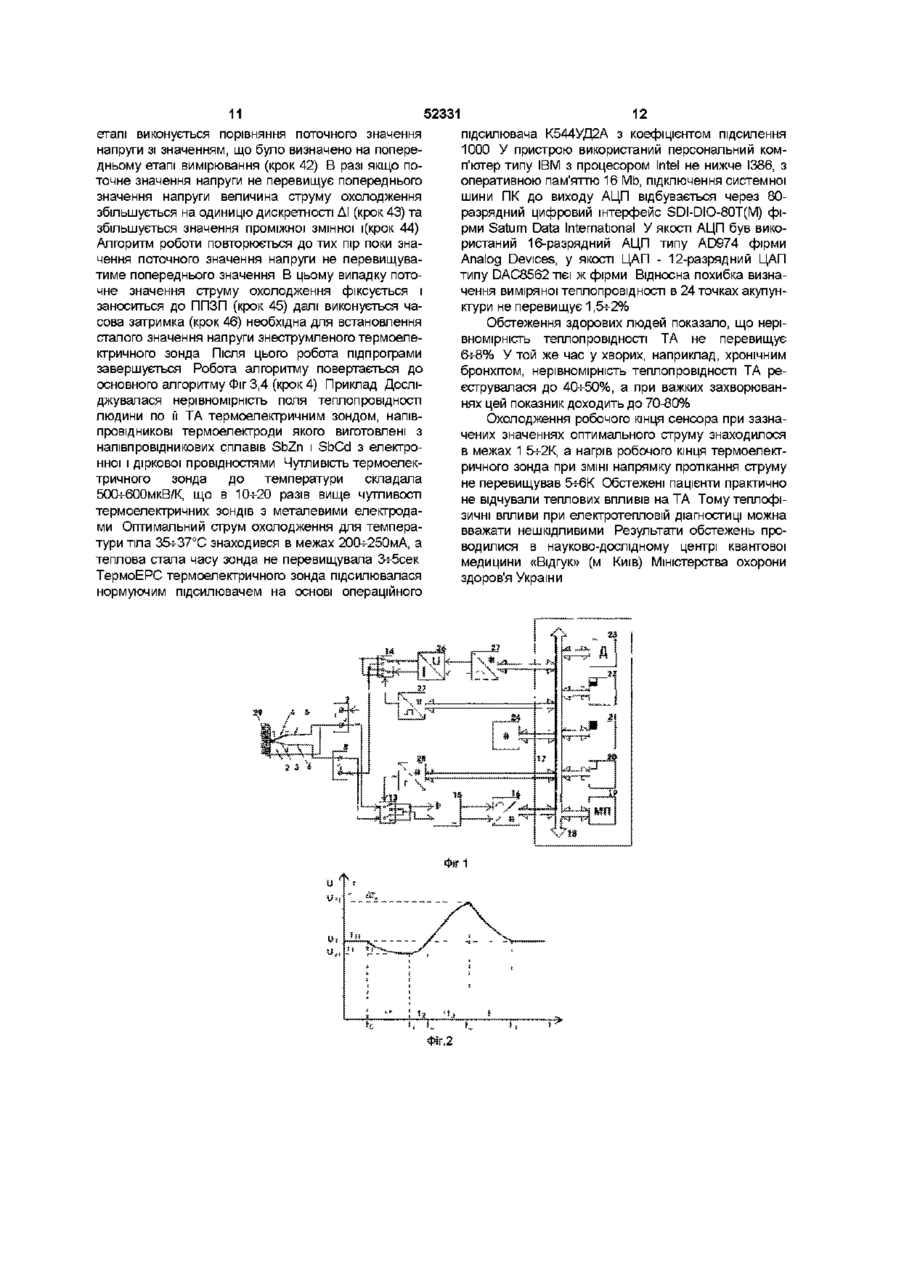

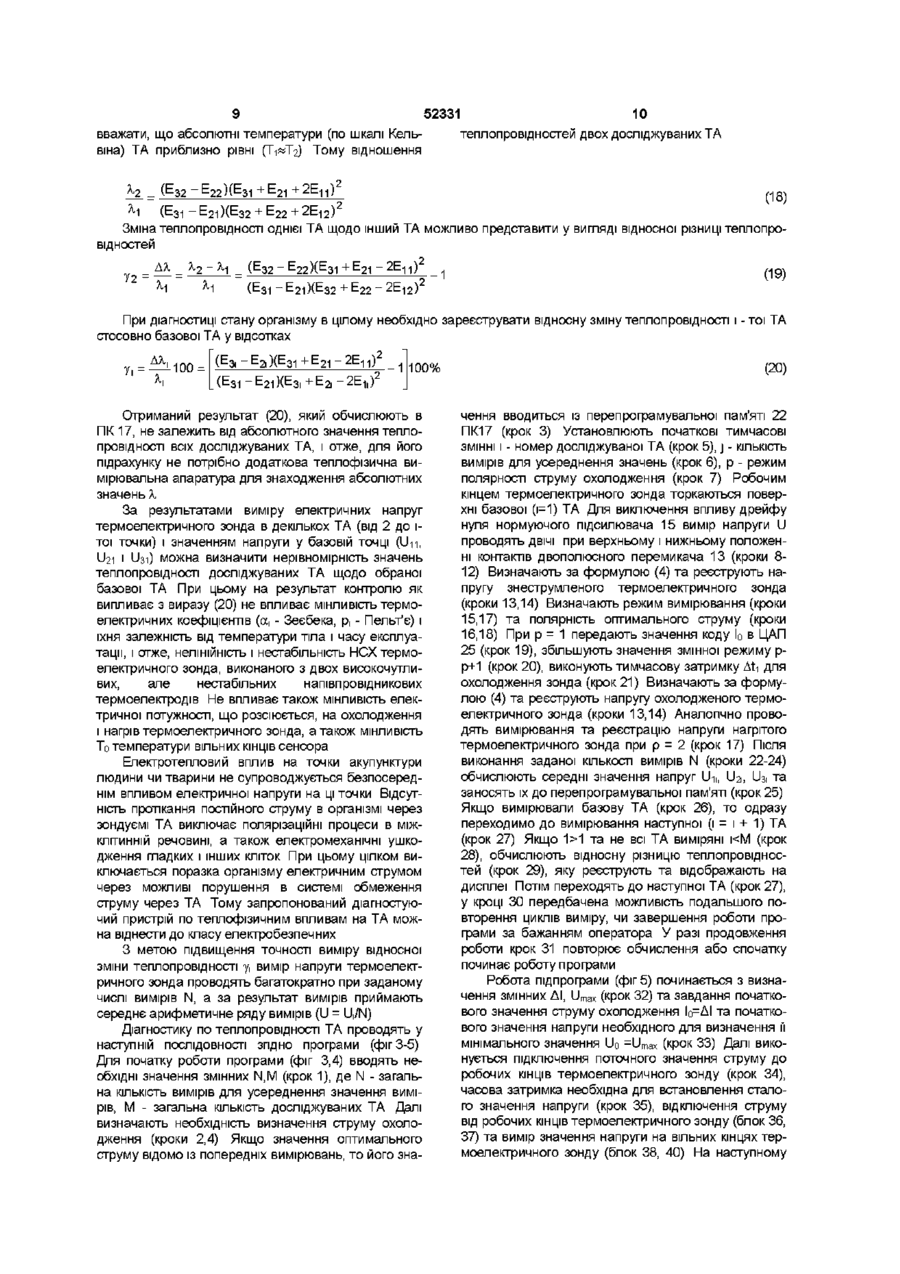

ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for acupuncture diagnosis
Автори англійськоюSkrypnyk Yurii Oleksiiovych, Sannikov Volodymyr Yuriiovych, Kholodenko Veronika Mykolaivna
Назва патенту російськоюПрибор для диагностики по точкам акупунктуры
Автори російськоюСкрипник Юрий Алексеевич, Санников Владимир Юрьевич, Холоденко Вероника Николаевна
МПК / Мітки
МПК: A61H 39/06
Мітки: пристрій, акупунктури, діагностуючий, точках
