Пробка

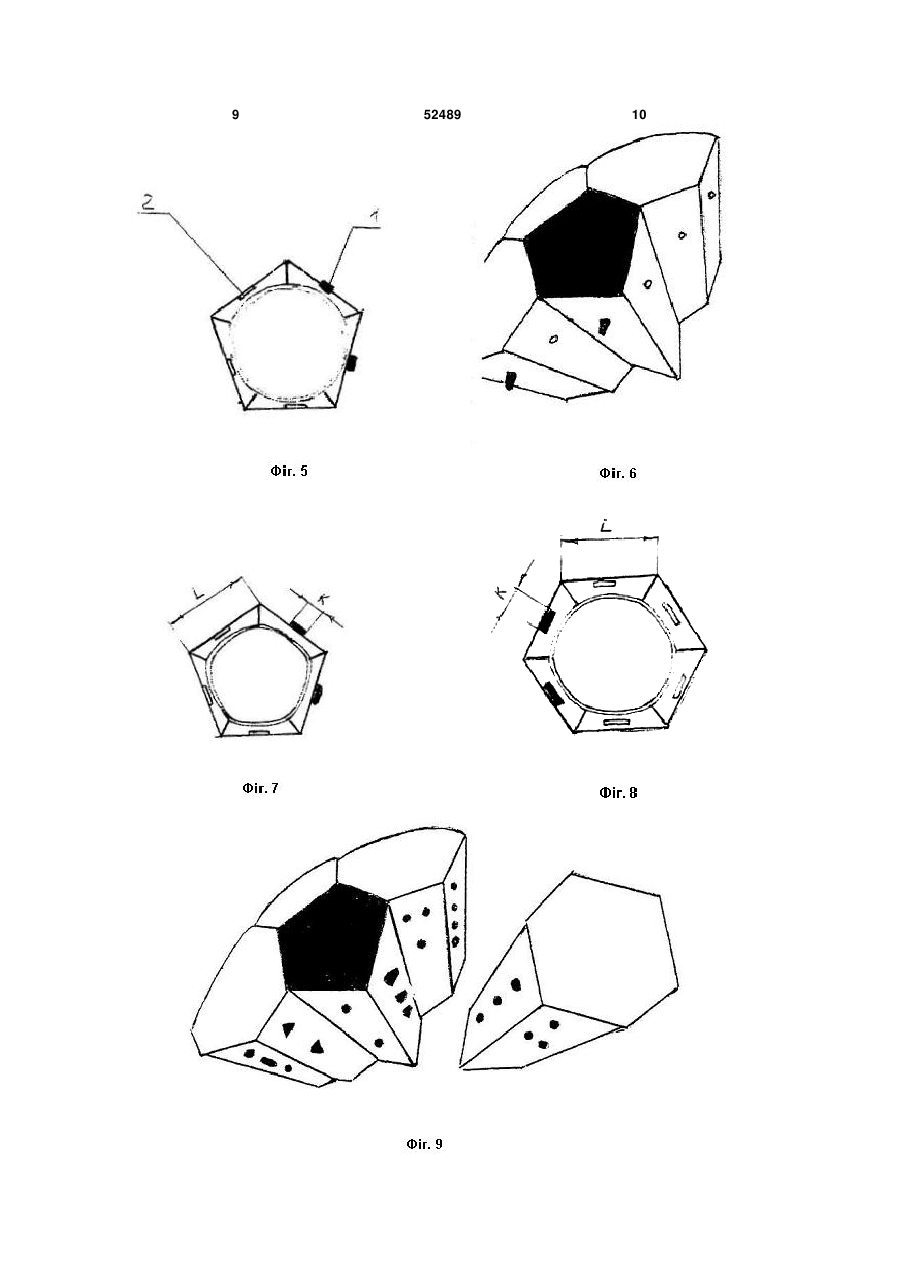

1. Пробка, що має бокову, лицьову поверхні, яка відрізняється тим, що на поверхні пробки виконаний принаймні один з'єднувальний елемент з можливістю зачеплення (з'єднання) з іншими пробками і/або іншими конструктивними елементами. 2. Пробка за п. 1, яка відрізняється тим, що з'єднувальний елемент виконаний у вигляді виступів і/або впадин на бокових поверхнях, з можливістю зачеплення (з'єднання) і утворення різних фігур і/або картин і т. д. з іншими елементами. 3. Пробка за пп. 1, 2, яка відрізняється тим, що лицьова поверхня пробки має певну форму і/або рельєфність, яка в подальшому буде частиною картини, малюнка і/або напису, і/або зображення і т. д. 4. Пробка за одним з пп. 1-3, яка відрізняється тим, що зображення лицьової поверхні і/або її рельєфність може мати певний колір в залежності від характеру фігури, картини і/або голограму, і/або об'ємний малюнок і/або бути таким, що під різним кутом змінює свій зміст, і/або мати рекламний зміст і т. д. 5. Пробка за п. 1, яка відрізняється тим, що для утворення кулястої геометричної фігури щонайменше одна сторона пробки виконана у вигляді п'ятикутника і/або шестикутника, і/або трикутника. 6. Пробка за п. 5, яка відрізняється тим, що при утворенні кулястої геометричної фігури вертикальні грані пробки і/або їх окремі частини, і/або вертикальні сторони, і/або їх окремі частини спрямовані до умовного центра фігури, що збирається. 7. Пробка за п. 5, яка відрізняється тим, що бокові поверхні пробки із з'єднувальними елементами U 2 (19) 1 3 52489 4 Головне призначення будь-якої пробки - герНа Фіг.3 показаний перетин геометричної фіметизація проточного каналу, зливного/наливного гури у формі кулі, де: 1 - виступ з'єднувального каналу ємності, наприклад пляшки. Крім цього, елементу; 3 - пробка. пробка може нести додаткові функції: мірний розНа Фіг.4 показаний перетин пробки при вигляді лив рідини, фіксація першого відкриття, неможлиз боку. де: 1 - виступ з'єднувального елементу; 2 вість доливання пляшки (ємності) іншою рідиною, впадина з'єднувального елементу; 4 - різьба. нанесений логотип для створення іміджу продукту, На Фіг.5 показаний вид пробки знизу, де: 1 поліпшення зовнішнього вигляду пляшки (ємності) виступ з'єднувального елементу; 2 - впадина з'єді т. д. Пробка також може нести на своїй поверхні нувального елементу. якусь інформацію, наприклад, для захисту продукФіг.6, Фіг.7, Фіг.8 пояснюють поняття «універту від підробки і до того ж бути в подальшому сальний з'єднувальний механізм». конструктивним елементом будь-якої конструкції. Фіг.9 пояснює поняття «індивідуальний з'єднуВідома кришка-пробка для пляшки, що містить вальний механізм». захисний ковпачок, з'єднані між собою, кришку, що Фіг.10 пояснює поняття «Виконанмає бокову стінку, і відривний поясок, який охопня/використання/нанесення символіки», де: 6 лює шийку пляшки, а на зовнішній поверхні бокосимволіка, наприклад код, що розміщується на вої стінки кришки по периметру виконаний пружстороні пробок для спрощення збирання їх в єдину ний виступ з можливістю зачеплення зі конструкцію. встановленим на кришці захисним ковпачком за Фіг.11, Фіг.12 пояснюють поняття «Виконання допомогою виконаної внутрішньої відбортовки елементів зображення». крайки бокової стінки ковпачка, а на внутрішній Фіг.13, Фіг.14, Фіг.15 пояснюють поняття «Елеповерхні торцевої стінки кришки жорстко встановменти сполучення». лений трубчатий елемент з полою стінкою, зовніФіг.16, Фіг.17 пояснюють поняття «Запобіжшня сторона якої має виконану по периметру кільник». цеву опуклість (заявка: 2008142511/22; 28.10.2008, де: 7 - запобіжник. МПК B65D39/00; RU). Фіг.18 пояснює поняття «Поєднання інших Недоліком вищенаведеної конструкції пробки конструктивних елементів». для пляшки є те, що пробка не може охопити всьоРозглянемо як приклад ряд окремих конструкго різноманіття додаткових функцій, здатних нести цій, які можна отримати, використовуючи пробку як пробкою як конструктивним елементом. конструктивний елемент: Шар (м'яч, міні копії плаЗавданням запропонованої корисної моделі є нети Земля, міні копії планет, Місяця). розробка конструкції пробки для герметизації злиКонструкція пробки передбачає можливість вного каналу ємності, наприклад пляшки для харз'єднання пробки, за допомогою конструктивних чових рідин/продуктів, яка може нести такі додателементів розташованих щонайменше на одній з кові функції, як нанесений логотип для створення поверхонь пробки і/або її частині, з іншими пробіміджу продукту, поліпшення зовнішнього вигляду ками для створення, наприклад, кулястої фігури. ємності, наприклад пляшки, а також мати на своїй Надаючи частині поверхні пробки певну форму, поверхні інформацію, наприклад, для захисту пронаприклад рельєфність (лицьова сторона пробки), дукту від підробки і до того ж бути в подальшому можна отримати фігуру у вигляді м'яча, планети, конструктивним елементом будь-якої конструкції супутника і т.д. Конструкція пробки, крім певної (картини, фігури і т.д.), складаючи яку, упорядниформи щонайменше однієї з сторін і/або її частикові потрібні будуть пробки, які можна буде придни, наприклад, рельєфності, яка є частиною загабати лише купуючи товар, а зібрана фігура за дольного малюнка і/або рельєфного зображення і помогою таких пробок може виступати також т.д., передбачає наявність щонайменше одного рекламним носієм товару/послуги і т.д. з'єднувального елементу на своїй поверхні. З'єдПоставлена задача вирішується тим, що пробнувальний елемент забезпечує кріплення пробок ка для ємності, наприклад пляшки, що має бокову одна з одною для утворення геометричних фігур, стінку (поверхню), лицеву поверхню, згідно технічмалюнків і/або рельєфних зображень і/або гологного рішення, має на поверхні принаймні, один рафічних зображень, що під різним кутом змінюз'єднувальний елемент, з можливістю зачеплення ють свій зміст, і/або об'ємних зображень і т.д. Для з іншими пробками і/або іншими конструктивними утворення кулястої, круглої і/або шароподібної елементами для утворення різних фігур і/або каргеометричної фігури використовуються пробки, тин і при цьому щонайменше одна сторона пробки щонайменше одна сторона яких у вигляді п'ятикуі/або її частина (лицьова поверхня) має певну фотника і/або шестикутника і/або трикутника. При рму, наприклад рельєфність, яка в подальшому цьому вертикальні грані пробки і/або їх умовні лінії буде частиною картини, об'ємного зображення, спрямовані до умовного центру кулястої фігури голограми (кілька зображень при розгляді під різ(м'яча, Землі і т.д.), а бокові поверхні пробки і/або ними кутами), малюнка, фігури і т. д. їх частини, на яких можуть знаходитися з'єднуваНа Фіг.1 зображені пробки, що складають геольні елементи, мають таку форму, яка забезпечує метричну фігуру - кулю, де: 1 - з'єднувальний елепри з'єднанні пробок одна з одною створення кумент; 3 - пробка; 5 - рельєфна поверхня лицьової лястої фігури. Певна форма, наприклад рельєфсторони пробки. ність щонайменше однієї з сторін пробки і/або її Фіг.2 зображує одну з геометричних фігур у частини утворює частину лицьової сторони загаформі кулі - м'яч. льної фігури, що збирається за допомогою пробок, та надає більшу схожість утвореній кулястій фігури з м'ячем, Землею і т.д. 5 52489 6 З'єднувальний елемент і/або елементи пробі/або її частина може мати форму різних геометрики, що розташовані щонайменше на одній із сторін чних фігур, наприклад: квадратів, багатокутників, пробки і/або її частині, можуть утворювати універгрибків і т. д., яка буде мати додатково певну фосальний з'єднувальний механізм, а саме: однакове рму, наприклад рельєфність і/або зображення (вирозташування аналогічних з'єднувальних елеменконуючи роль частини лицьової сторони картини тів на поверхнях пробок і/або їх частинах, які мозадуманої виробником). Решта сторін, або щонайжуть мати різну форму, наприклад рельєфність менше одна сторона кожної пробки, будуть нести щонайменше однієї сторони і/або її частини, що з'єднувальні елементи конструкції, які призначені утворює лицьову частину фігури, що збирається за для кріплення пробок одна з одною. допомогою таких пробок. Таким чином у фігурі, що Фігура. складається за допомогою таких пробок, наприДля утворення фігури використовується анаклад фігурі у вигляді м'яча, можна використовувалогічний принцип поєднання пробок одна з одною ти пробки двох видів: де щонайменше одна стороза допомогою з'єднувальних елементів на них, при на пробок першого виду наприклад у вигляді цьому кожна з пробок має не тільки лицьову повеп'ятикутника, другого - відповідно шестикутника. рхню певної форми, наприклад з нанесеним рельВсі пробки, що мають форму однієї сторони (лиєфним зображенням чи картиною, але і може мати цьова поверхня) у вигляді п'ятикутника в даній відмінну одна від одної індивідуальну форму, за фігурі можуть мати однакові сторони/поверхні, на допомогою якої і формується складна фігура в яких розміщуються з'єднувальні елементи, а пробцілому. ки, що мають форму однієї сторони (лицьова поДля більш якісного виконання зображень, маверхня) у вигляді шестикутника також можуть мати люнків, написів і т. д. певна форма лицьової стооднакові розміри сторін/поверхонь і з однаковим рони, наприклад рельєфність і/або елементи зорозташуванням з'єднувальних елементів. Таким браження, може бути виконана окремо від чином при збиранні фігури з пробок, які мають основної конструкції пробки і з інших матеріалів, універсальний з'єднувальний механізм, аналогічні які будуть забезпечувати більш якісне виконання пробки в зібраній конструкції/фігурі можуть відріззображень, малюнків, написів і т. д. з можливістю нятися лише сторонами і/або їх частинами які маподальшого з'єднання з основним елементом ють певну форму, наприклад рельєфність і викоконструкції - пробкою і/або її частиною в будь-який нують роль лицьової поверхні фігури. (див. Фіг.6., спосіб, наприклад склеювання. (Див. Фіг.11, Фіг.12, Фіг.7., Фіг.8., що пояснює поняття «універсальний що пояснює поняття «Виконання елементів зоз'єднувальний механізм»). браження»). Для того, щоб уникнути помилковоДля сполучення такої пробки з пляшкою може го/випадкового розміщення пробок в загальній використовуватись різьба і/або інший елемент, конструкції/фігурі, що збирається за допомогою і/або сполучення елементів і т. д., що виконують пробок, можливо застосовувати індивідуальний функцію з'єднання пробки з ємністю, (див. Фіг.13, з'єднувальний механізм кожної пробки в загальній Фіг.14, Фіг.15, що пояснює поняття «Елементи конструкції, який передбачає неповторне розмісполучення»). щення з'єднувальних елементів в загальній консВ якості запобіжника першого відкриття ємнострукції завдяки розміру і/або формі і/або місці розті (пляшки) пробка може мати запобіжне кільце ташування з'єднувального елемента на поверхні і/або інший елемент і/або сполучення елементів, кожної з пробок і т.д., що дозволяє уникнути поминаприклад суцільно споруджений з ємністю і т. д., лкового/випадкового розташування (розміщення) який виконує функцію запобіжника, (див. Фіг.16, пробок в конструкції що збирається, (див. Фіг.9, що Фіг.17, що пояснює поняття «Запобіжник»). пояснює поняття «індивідуальний з'єднувальний Для більшого розкриття композиційного змісту механізм»). фігури і/або малюнку може виконуватись конструкДля полегшення збирання конструкцій (фігур) тивне поєднання пробки, або пробок в загальній та зображень за допомогою пробок, останні моконструкції з іншими конструктивними елементажуть мати на своїх поверхнях символіку, наприми. Наприклад: у фігурі у вигляді м'яча можуть клад код, яка показує розміщення елемента в додатково використовуватись поєднання конструкконструкції і/або фігурі, що збирається і/або кільтивних елементів у вигляді прапору, або прапорів кість елементів в загальній конструкції і/або її нафутбольних команд що беруть участь у змаганні і зву (фігури) і/або інших позначень, за допомогою т. і. (див. Фіг.18, що пояснює поняття «Поєднання яких збирання конструкції полегшується, як прикінших конструктивних елементів»). лад: нанесення однакових цифр або інших пізнаТаким чином, зазначене вище завдання, досявальних знаків на сторонах, які за задумом повинні гається в процесі експлуатації технічного рішення, з'єднуватися. (Приклад: міні копія планети Земля з завдяки як відомим, відповідно до відомого рівня рельєфним зображенням гір і територіальних кортехніки ознаками, так і відмінною ознакою (кожна донів держав, або точна копія супутника Місяця з пробка з'єднується тільки лише з конкретною прорельєфним зображенням кратерів і т.д.). (див. бкою внаслідок наявності на лицьовій поверхні Фіг.10, що пояснює поняття «Виконанпробки тільки частини загального малюнка і до ня/використання/нанесення символіки»). того ж для утворення, наприклад, кулястої фігури Картина. використовуються пробки, щонайменше одна стоДля утворення картини з рельєфним і/або горона яких і/або її частина у вигляді п'ятикутника лографічним, і/або об'ємним зображенням за дота/або шестикутника і/або трикутника. При цьому помогою пробок використовується аналогічний вертикальні грані пробки спрямовані до умовного принцип, де щонайменше одна сторона пробки центру шароподібної фігури (м'яча, Землі і т. д.), а 7 52489 8 бокові поверхні пробки, на яких можуть знаходитиконструкції, який передбачає неповторне розміся з'єднувальні елементи, мають таку форму, яка щення з'єднувальних елементів в загальній консзабезпечує при з'єднанні пробок одна з одною трукції завдяки розміру і/або формі і/або місці розстворення кулястої фігури. Додаткова певна форташування з'єднувального елемента на поверхні ма, наприклад рельєфність лицьової сторони прокожної з пробок і т. д., що дозволяє уникнути побки і/або її частини, надає більшу схожість кулясмилкового/випадкового розташування (розміщентої фігури з м'ячем, Землею і т.д. З'єднувальний ня) пробок в конструкції що збирається. Для полеелемент і/або елементи пробки, що розташовані гшення збирання конструкцій та зображень за щонайменше на одній із сторін пробки і/або її часдопомогою окремих елементів (пробок), останні тині можуть утворювати універсальний з'єднуваможуть мати на своїх поверхнях символіку, наприльний механізм, а саме: однакове розташування клад код, яка показує розміщення елемента в аналогічних з'єднувальних елементів на поверхнях конструкції і/або фігурі, що збирається і/або кільпробок і/або їх частинах, що може мати різну форкість елементів в загальній конструкції і/або її наму, наприклад рельєфність щонайменше однієї зву (фігури) і/або інших позначень, за допомогою сторони і/або її частини, яка утворює лицьову часяких збирання конструкції полегшується, як приктину фігури, що збирається за допомогою таких лад: нанесення однакових цифр або інших пізнапробок. Для того, щоб уникнути помилкововальних знаків на сторонах, які за задумом повинні го/випадкового розміщення пробок в загальній з'єднуватися (Приклад: міні копія планети Земля з конструкції/фігурі, що збирається за допомогою рельєфним зображенням гір і територіальних корпробок, можливо застосовувати індивідуальний донів держав, або точна копія супутника Місяця з з'єднувальний механізм кожної пробки в загальній рельєфним зображенням кратерів і т. д.). 9 52489 10 11 52489 12 13 52489 14 15 Комп’ютерна верстка М. Ломалова 52489 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
