Пристрій для виймання сформованих порожнистих виробів із стаціонарних форм

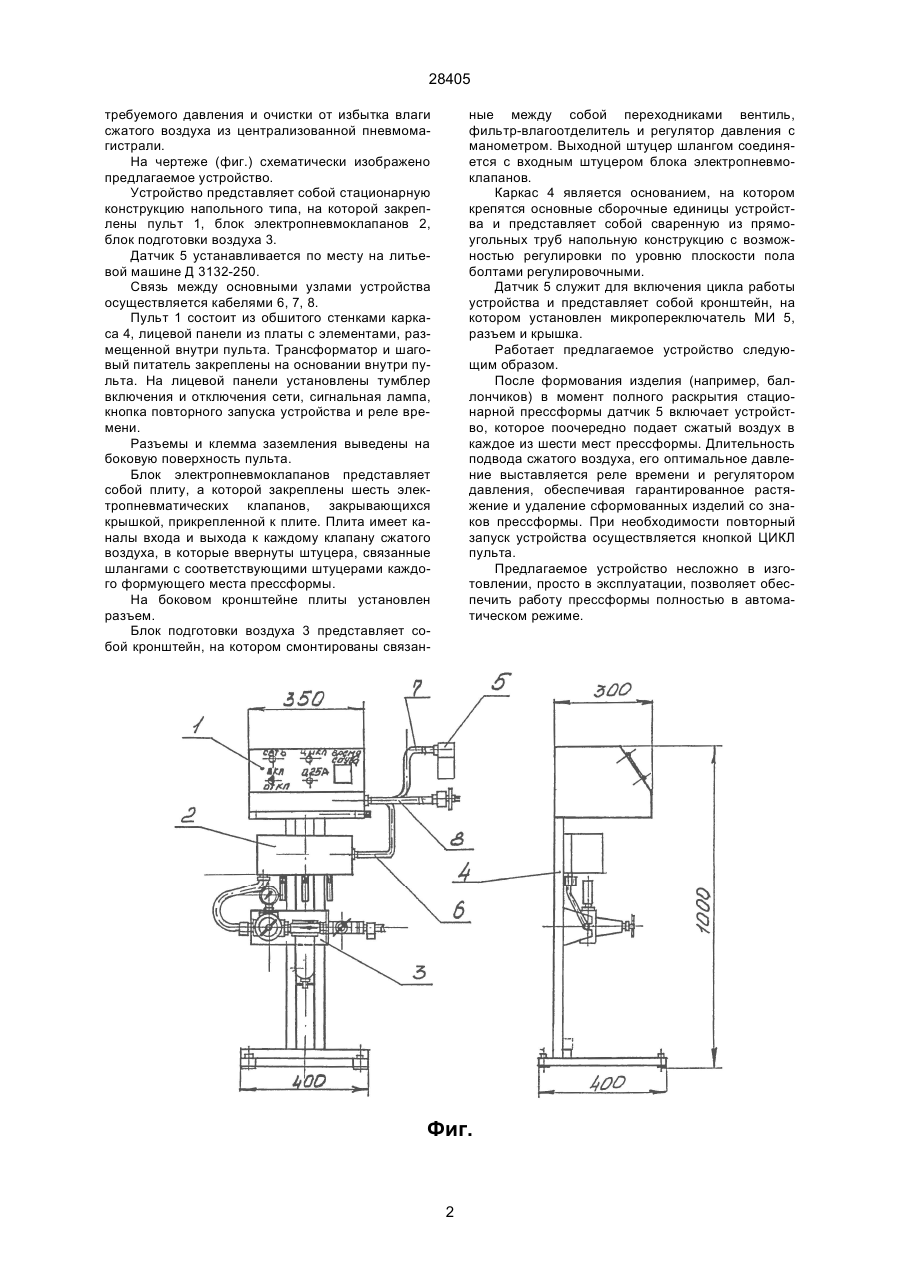

1. Устройство для извлечения сформованных полых изделий из стационарных форм, содержащее корпус с блоком подачи сжатого воздуха между изделием и сердечником, отличающееся тем, что оно содержит пульт для задания очередности и длительности управляющих сигналов блоку электропневмоклапанов, блок электропневмоклапанов для преобразования электрических сигналов пульта в пневматические и блок подготовки воздуха для подачи, регулировки, поддержания требуемого давления и очистки от избытка влаги сжатого воздуха из централизованной пневмомагистрали. 28405 требуемого давления и очистки от избытка влаги сжатого воздуха из централизованной пневмомагистрали. На чертеже (фиг.) схематически изображено предлагаемое устройство. Устройство представляет собой стационарную конструкцию напольного типа, на которой закреплены пульт 1, блок электропневмоклапанов 2, блок подготовки воздуха 3. Датчик 5 устанавливается по месту на литьевой машине Д 3132-250. Связь между основными узлами устройства осуществляется кабелями 6, 7, 8. Пульт 1 состоит из обшитого стенками каркаса 4, лицевой панели из платы с элементами, размещенной внутри пульта. Трансформатор и шаговый питатель закреплены на основании внутри пульта. На лицевой панели установлены тумблер включения и отключения сети, сигнальная лампа, кнопка повторного запуска устройства и реле времени. Разъемы и клемма заземления выведены на боковую поверхность пульта. Блок электропневмоклапанов представляет собой плиту, а которой закреплены шесть электропневматических клапанов, закрывающихся крышкой, прикрепленной к плите. Плита имеет каналы входа и выхода к каждому клапану сжатого воздуха, в которые ввернуты штуцера, связанные шлангами с соответствующими штуцерами каждого формующего места прессформы. На боковом кронштейне плиты установлен разъем. Блок подготовки воздуха 3 представляет собой кронштейн, на котором смонтированы связан ные между собой переходниками вентиль, фильтр-влагоотделитель и регулятор давления с манометром. Выходной штуцер шлангом соединяется с входным штуцером блока электропневмоклапанов. Каркас 4 является основанием, на котором крепятся основные сборочные единицы устройства и представляет собой сваренную из прямоугольных труб напольную конструкцию с возможностью регулировки по уровню плоскости пола болтами регулировочными. Датчик 5 служит для включения цикла работы устройства и представляет собой кронштейн, на котором установлен микропереключатель МИ 5, разъем и крышка. Работает предлагаемое устройство следующим образом. После формования изделия (например, баллончиков) в момент полного раскрытия стационарной прессформы датчик 5 включает устройство, которое поочередно подает сжатый воздух в каждое из шести мест прессформы. Длительность подвода сжатого воздуха, его оптимальное давление выставляется реле времени и регулятором давления, обеспечивая гарантированное растяжение и удаление сформованных изделий со знаков прессформы. При необходимости повторный запуск устройства осуществляется кнопкой ЦИКЛ пульта. Предлагаемое устройство несложно в изготовлении, просто в эксплуатации, позволяет обеспечить работу прессформы полностью в автоматическом режиме. Фиг. 2 28405 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
