Пробка для пляшки

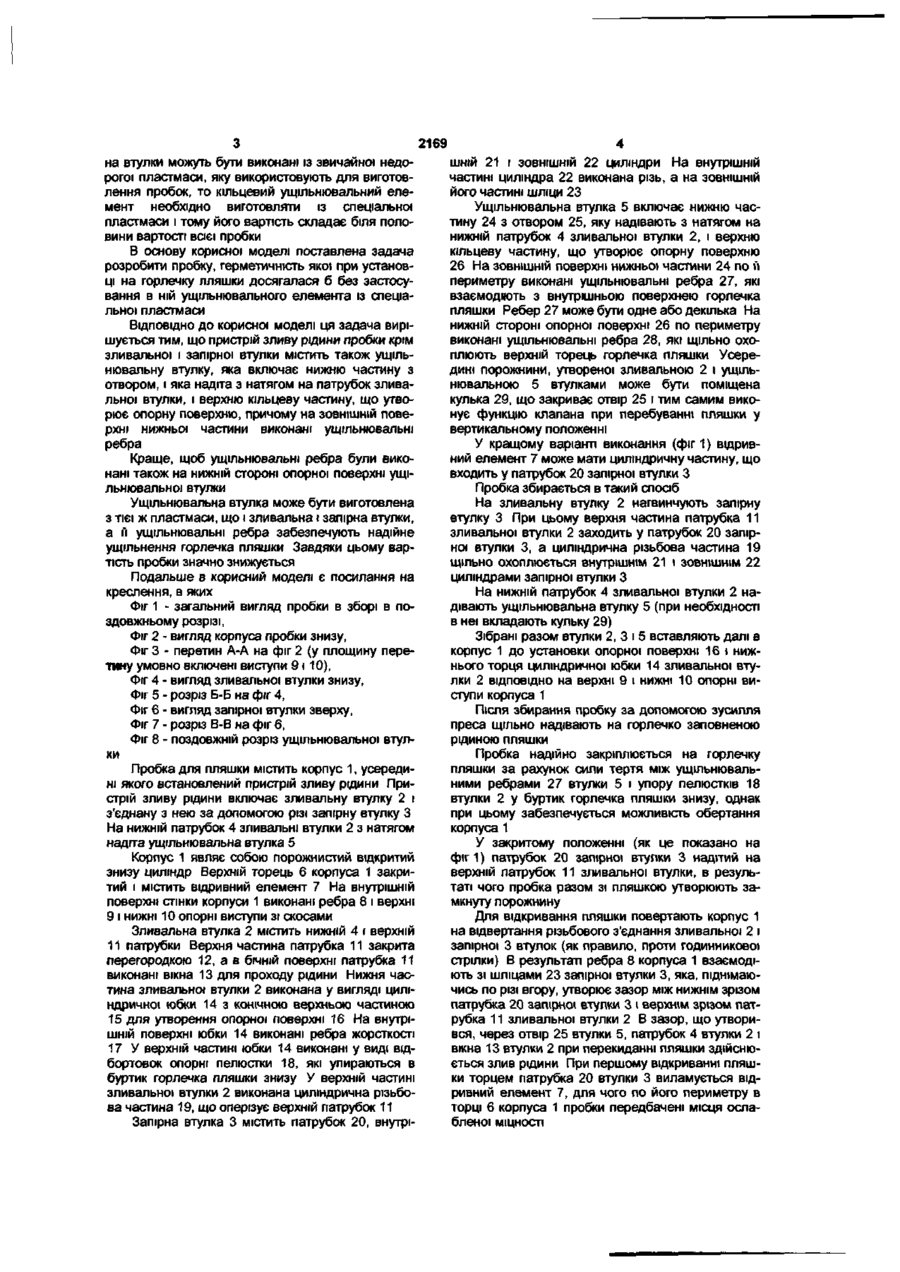

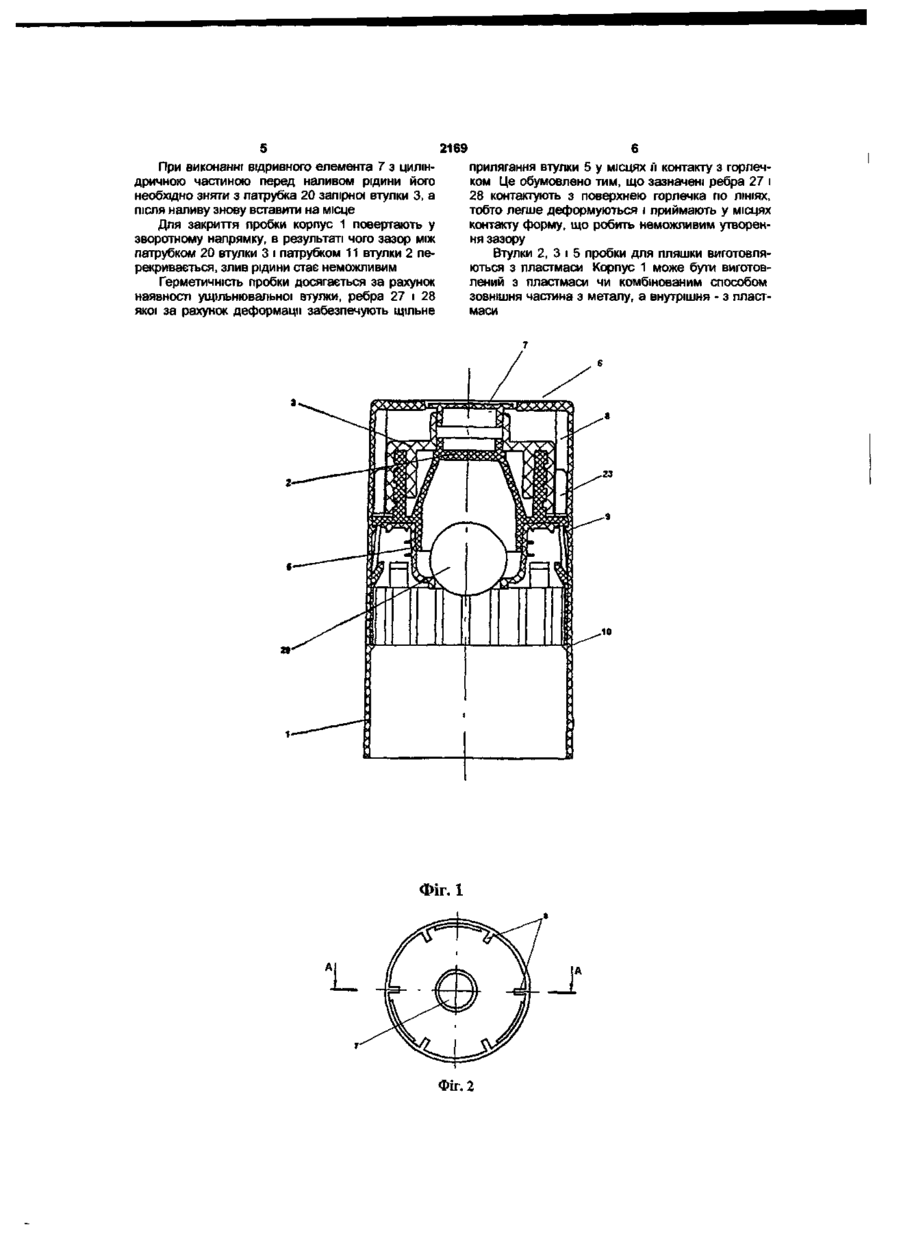

1 Пробка для пляшки, яка містить корпус 1 у вигляді відкритого знизу циліндра з відривним елементом 7 у центральній частині торцевої поверхні 6 і опорними виступами 9, 10 на внутрішній циліндричній поверхні і пристрій зливу рідини, який містить зливну 2 і запірну 3 втулки, запірна втулка 3 містить патрубок 20, а також внутрішній циліндр 21 і ЗОВНІШНІЙ циліндр 22, на внутрішній поверхні якого виконана різь, а на ЗОВНІШНІЙ - шліци 23, зливна втулка 2 містить нижній патрубок 4 і верхній патрубок 11, верхня частина якого закрита перегородкою 12, а в бічній виконані вікна 13, зливна втулка 2 містить також циліндричну різьбову частину 19, яка оперізує верхній патрубок 11 і на яку нагвинчується ЗОВНІШНІМ циліндром 22 запірна втулка 3, і юбку 14 з конічною верхньою частиною і опорною поверхнею 16 для взаємодії з опорним виступом 8 корпуса 1, причому корпус має на вну трішній циліндричній поверхні ребра 8, що виконані з можливістю взаємодії зі шліцами 23 запірної втулки 2, яка відрізняється тим, що пристрій зливу рідини містить також ущільнювальну втулку 5, яка включає нижню частину 24 з отвором 25, і яка надіта з натягом на патрубок 4 зливально» втулки, і верхню кільцеву частину, що утворює опорну поверхню 26, причому на ЗОВНІШНІЙ поверхні нижньої частини 24 виконані ущільнювальні ребра 27 2 Пробка за п 1, яка відрізняється тим, що на нижньому боці опорної поверхні 26 по периметру виконані ущільнювальні ребра 28 3 Пробка за п 1, яка відрізняється тим, що у верхній частині юбки 14 виконані у вигляді відбортовок опорні пелюстки 18 4 Пробка за п 1, яка відрізняється тим, що на внутрішній поверхні юбки виконані ребра жорсткості 17 5 Пробка за п 1, яка відрізняється тим, що в порожнині, утвореній зливною 2 і ущільнювальною втулками, розміщена кулька 29 6 Пробка за п 1, яка відрізняється тим, що відривний елемент містить циліндричну частину, виконану з можливістю входження в патрубок 20 запірної втулки З со Корисна модель відноситься до затворів, розміщуваних усередині горлечок або зливальних отворів, а більш конкретно - до пробок, які використовуються переважно для закривання пляшок з алкогольними напоями, наприклад горілкою, високої якості Відома пробка для пляшки (патент РФ 27060 на корисну модель, B65D39/00, опубл 10 01 2003), яка містить корпус у вигляді відкритого знизу циліндра з відривним елементом у центральній частині торцевої поверхні й опорними виступами на внутрішній циліндричній поверхні і пристрій зливу рідини Пристрій зливу рідини містить зливальну і запірну втулки Запірна втулка містить патрубок, а також внутрішній циліндр і ЗОВНІШНІЙ циліндр На внутрішній поверхні внутрішнього циліндра виконана різь, а на ЗОВНІШНІЙ шліци Зливальна втулка містить нижній патрубок і верхній патрубок, верхня частина якого закрита перегородкою, а в бічний виконані вікна Зливальна втулка містить також циліндричну різьбову частину, яка оперізує верхній патрубок і на яку нагвинчується ЗОВНІШНІМ циліндром запірна втулка, і юбку з конічною верхньою частиною й опорною поверхнею для взаємодії з опорним виступом корпуса Корпус має на внутрішній циліндричній поверхні ребра, які виконані з можливістю взаємодії зі шліцами запірної втулки Між ЗОВНІШНЬОЮ поверхнею нижнього патрубка зливальної втулки і внутрішньою поверхнею конічної частини юбки розміщений кільцевий ущільнювальний елемент із пружного матеріалу, до якого під час установки пробки притискується торець горлечка пляшки і завдяки якому досягається необхідна герметичність пробки Усі деталі пристрою зливу цієї пробки виготовляються з пластмаси Але якщо зливальна і запір 2169 на втулки можуть бути виконані із звичайної недорогої пластмаси, яку використовують для виготовлення пробок, то кільцевий ущільнювальний елемент необхідно виготовляти із спеціальної пластмаси і тому його вартість складає біля половини вартості всієї пробки В основу корисної моделі поставлена задача розробити пробку, герметичність якої при установці на горлечку пляшки досягалася б без застосування в ній ущільнювального елемента із спеціальної пластмаси ВІДПОВІДНО ДО корисної моделі ця задача вирішується тим, що пристрій зливу рідини пробки крім зливальної і запірної втулки містить також ущільнювальну втулку, яка включає нижню частину з отвором, і яка надіта з натягом на патрубок зливальної втулки, і верхню кільцеву частину, що утворює опорну поверхню, причому на ЗОВНІШНІЙ поверхні нижньої частини виконані ущільнювальні ребра Краще, щоб ущільнювальні ребра були виконані також на нижній стороні опорної поверхні ущільнювальної втулки Ущільнювальна втулка може бути виготовлена з тієї ж пластмаси, що і зливальна і запірна втулки, а її ущільнювальні ребра забезпечують надійне ущільнення горлечка пляшки Завдяки цьому вартість пробки значно знижується Подальше в корисний моделі є посилання на креслення, в яких Фіг 1 - загальний вигляд пробки в зборі в поздовжньому розрізі, Фіг 2 - вигляд корпуса пробки знизу, Фіг 3 - перетин А-А на фіг 2 (у площину перетину умовно включені виступи 9 і 10), Фіг 4 - вигляд зливальної втулки знизу, Фіг 5 - розріз Б-Б на фіг 4, Фіг 6 - вигляд запірної втулки зверху, Фіг 7 - розріз В-В на фіг 6, Фіг 8 - поздовжній розріз ущільнювальної втулки Пробка для пляшки містить корпус 1, усередині якого встановлений пристрій зливу рідини Пристрій зливу рідини включає зливальну втулку 2 і з'єднану з нею за допомогою різі запірну втулку З На нижній патрубок 4 зливальні втулки 2 з натягом надіта ущільнювальна втулка 5 Корпус 1 являє собою порожнистий відкритий знизу циліндр Верхній торець 6 корпуса 1 закритий і містить відривний елемент 7 На внутрішній поверхні стінки корпуси 1 виконані ребра 8 і верхні 9 і нижні 10 опорні виступи зі скосами Зливальна втулка 2 містить нижній 4 і верхній 11 патрубки Верхня частина патрубка 11 закрита перегородкою 12, а в бічній поверхні патрубка 11 виконані вікна 13 для проходу рідини Нижня частина зливальної втулки 2 виконана у вигляді циліндричної юбки 14 з конічною верхньою частиною 15 для утворення опорної поверхні 16 На внутрішній поверхні юбки 14 виконані ребра жорсткості 17 У верхній частині юбки 14 виконані у виді вщбортовок опорні пелюстки 18, які упираються в буртик горлечка пляшки знизу У верхній частині зливальної втулки 2 виконана циліндрична різьбова частина 19, що оперізує верхній патрубок 11 Запірна втулка 3 містить патрубок 20, внутрі шній 21 і ЗОВНІШНІЙ 22 циліндри На внутрішній частині циліндра 22 виконана різь, а на ЗОВНІШНІЙ його частині шліци 23 Ущільнювальна втулка 5 включає нижню частину 24 з отвором 25, яку надівають з натягом на нижній патрубок 4 зливальної втулки 2, і верхню кільцеву частину, що утворює опорну поверхню 26 На ЗОВНІШНІЙ поверхні нижньої частини 24 по п периметру виконані ущільнювальні ребра 27, які взаємодіють з внутрішньою поверхнею горлечка пляшки Ребер 27 може бути одне або декілька На нижній стороні опорної поверхні 26 по периметру виконані ущільнювальні ребра 28, які щільно охоплюють верхній торець горлечка пляшки Усередині порожнини, утвореної зливальною 2 і ущільнювальною 5 втулками може бути поміщена кулька 29, що закриває отвір 25 і тим самим виконує функцію клапана при перебуванні пляшки у вертикальному положенні У кращому варіанті виконання (фіг 1) відривний елемент 7 може мати циліндричну частину, що входить у патрубок 20 запірної втулки З Пробка збирається в такий спосіб На зливальну втулку 2 нагвинчують запірну втулку 3 При цьому верхня частина патрубка 11 зливальної втулки 2 заходить у патрубок 20 запірної втулки 3, а циліндрична різьбова частина 19 щільно охоплюється внутрішнім 21 і зовнішнім 22 циліндрами запірної втулки З На нижній патрубок 4 зливальної втулки 2 надівають ущільнювальна втулку 5 (при необхідності в неї вкладають кульку 29) Зібрані разом втулки 2, 3 і 5 вставляють далі в корпус 1 до установки опорної поверхні 16 і нижнього торця циліндричної юбки 14 зливальної втулки 2 ВІДПОВІДНО на верхні 9 і нижні 10 опорні виступи корпуса 1 Після збирання пробку за допомогою зусилля преса щільно надівають на горлечко заповненою рідиною пляшки Пробка надійно закріплюється на горлечку пляшки за рахунок сили тертя між ущільнювальними ребрами 27 втулки 5 і упору пелюстків 18 втулки 2 у буртик горлечка пляшки знизу, однак при цьому забезпечується можливість обертання корпуса 1 У закритому положенні (як це показано на фіг 1) патрубок 20 запірної втулки 3 надітий на верхній патрубок 11 зливальної втулки, в результаті чого пробка разом зі пляшкою утворюють замкнуту порожнину Для відкривання пляшки повертають корпус 1 на відвертання різьбового з'єднання зливальної 2 і запірної 3 втулок (як правило, проти годинникової стрілки) В результаті ребра 8 корпуса 1 взаємодіють зі шліцами 23 запірної втулки 3, яка, піднімаючись по різі вгору, утворює зазор між нижнім зрізом патрубка 20 запірної втупш 3 і верхнім зрізом патрубка 11 зливальної втулки 2 В зазор, що утворився, через отвір 25 втулки 5, патрубок 4 втулки 2 і вікна 13 втулки 2 при перекиданні пляшки здійснюється злив рідини При першому відкриванні пляшки торцем патрубка 20 втулки 3 виламується відривний елемент 7, для чого по його периметру в торці 6 корпуса 1 пробки передбачені місця ослабленої міцності 2169 При виконанні відривного елемента 7 з циліндричною частиною перед наливом рідини його необхідно зняти з патрубка 20 запірної втулки 3, а після наливу знову вставити на місце Для закриття пробки корпус 1 повертають у зворотному напрямку, в результаті чого зазор між патрубком 20 втулки 3 і патрубком 11 втулки 2 перекривається, злив рідини стає неможливим Герметичність пробки досягається за рахунок наявності ущільнювальної втулки, ребра 27 і 28 якої за рахунок деформації забезпечують щільне прилягання втулки 5 у місцях її контакту з горлечком Це обумовлено тим, що зазначені ребра 27 і 28 контактують з поверхнею горлечка по ЛІНІЯХ, тобто легше деформуються і приймають у місцях контакту форму, що робить неможливим утворення зазору Втулки 2, 3 і 5 пробки для пляшки виготовляються з пластмаси Корпус 1 може бути виготовлений з пластмаси чи комбінованим способом зовнішня частина з металу, а внутрішня - з пластмаси ФІГ. 1 Фіг. 2 2169 A-A Фіг. З Фіг. 4 Б-Б Фіг. 5 Фіг. 6 в-в Фіг. 7 Комп'ютерна верстка А Ярославцева Фіг. 8 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
