Спосіб обробітку грунту, спосіб приготування компосту, спосіб внесення компосту та машина для здійснення способів

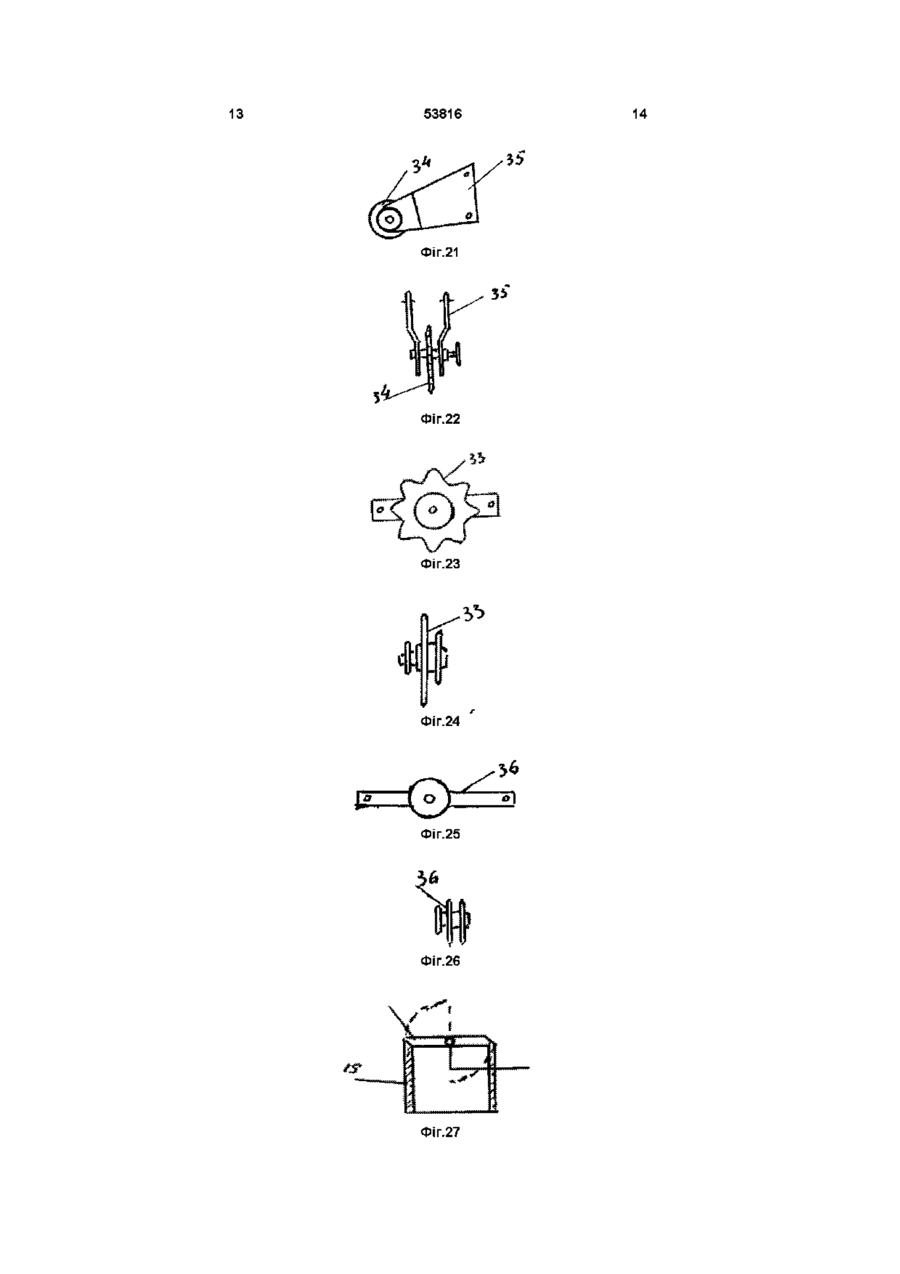

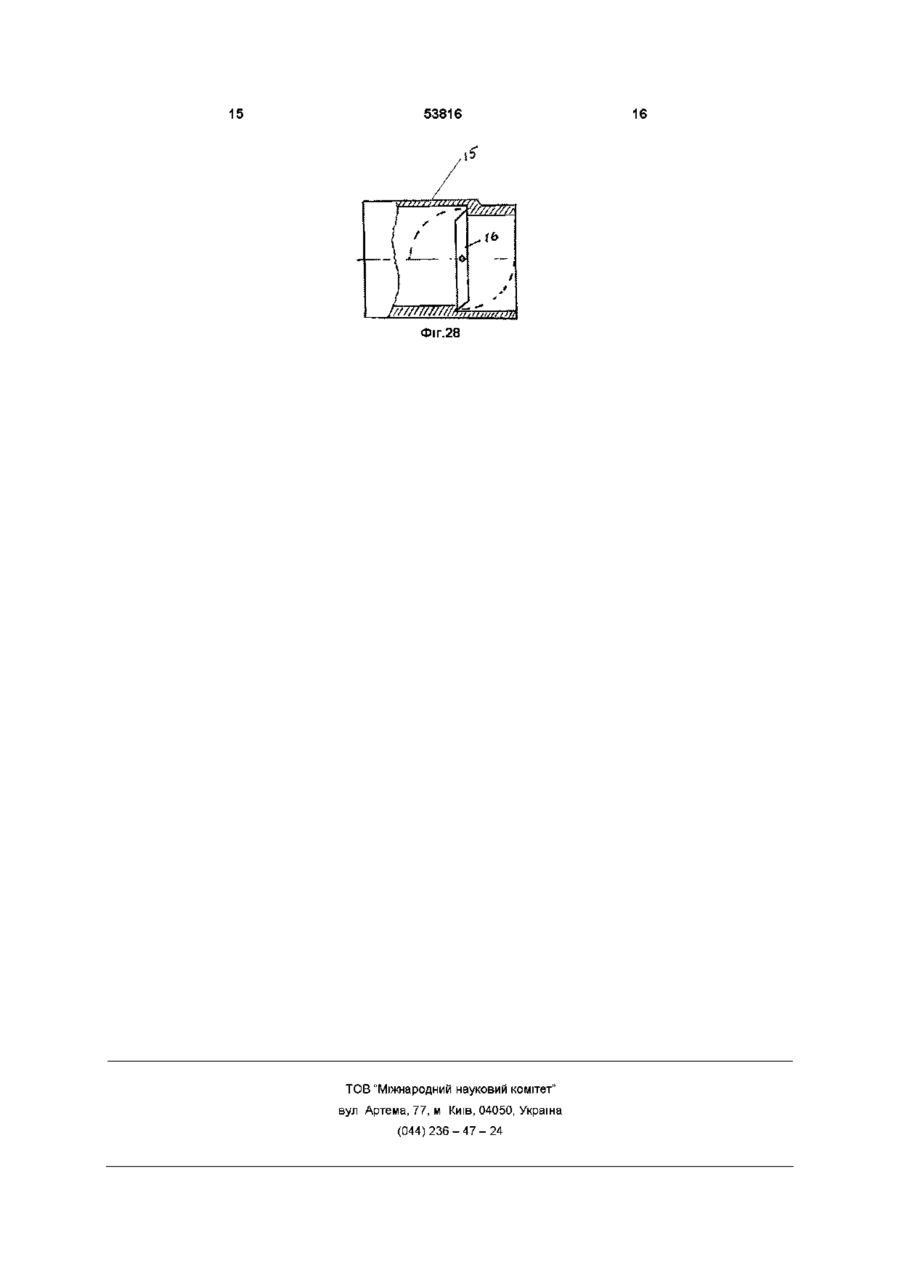

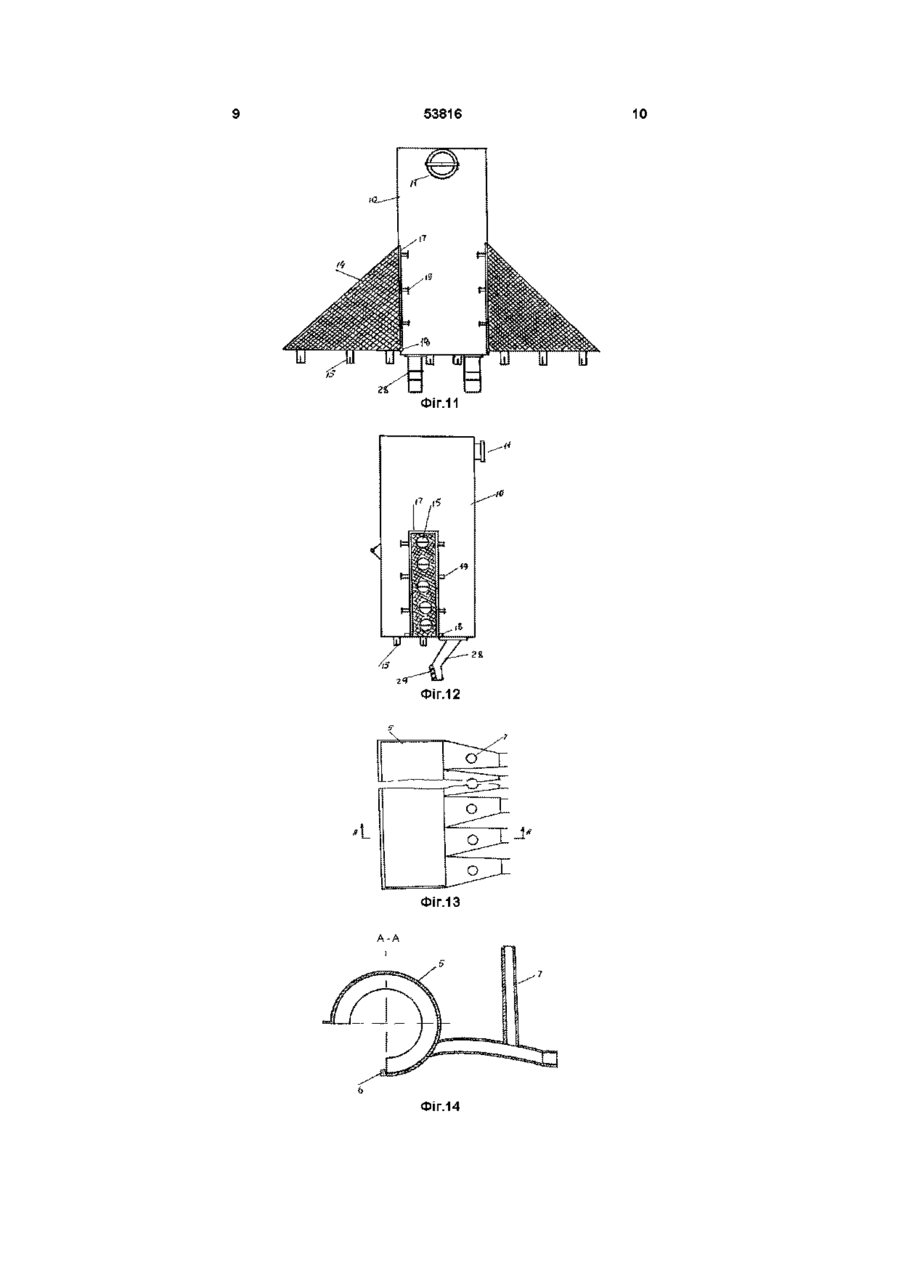

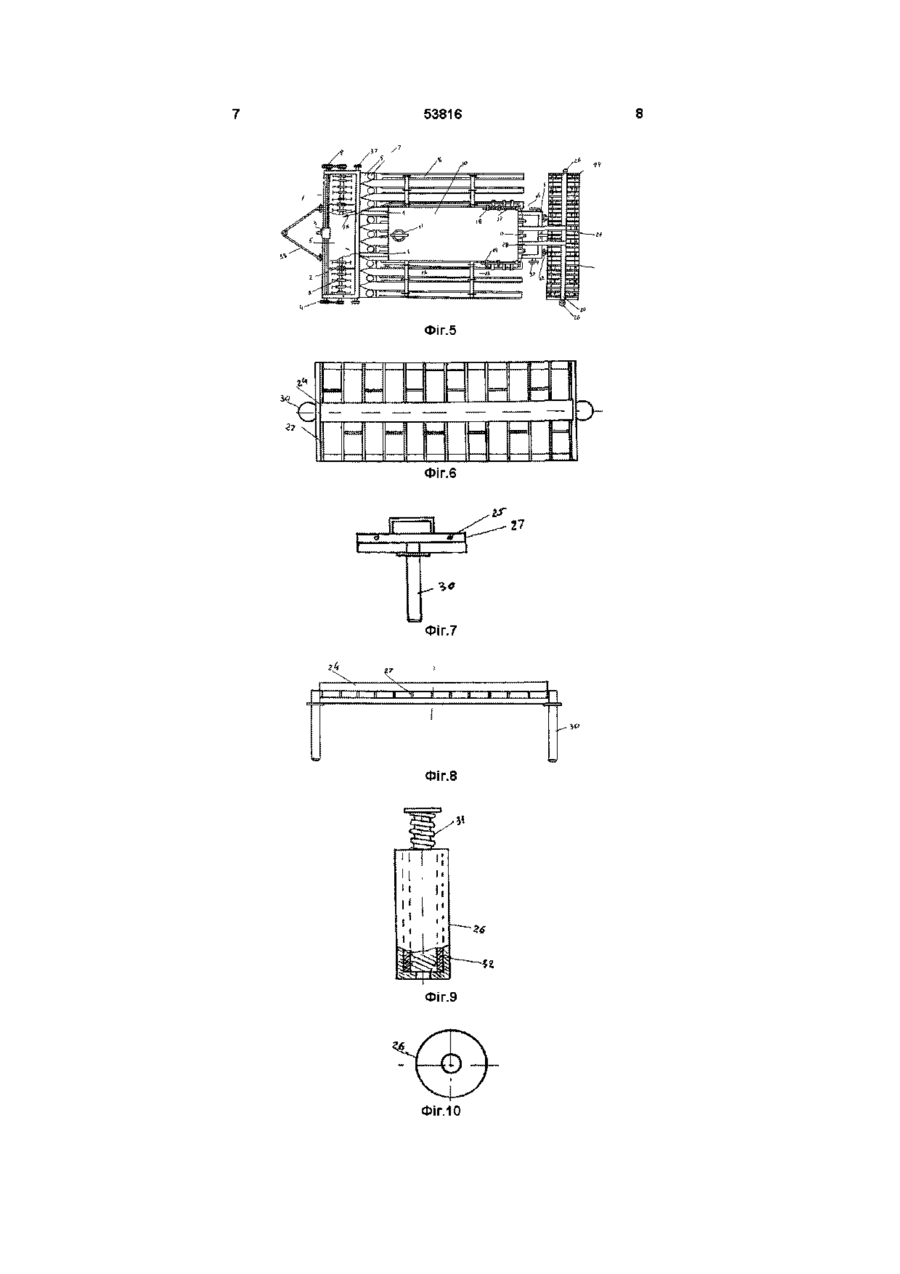

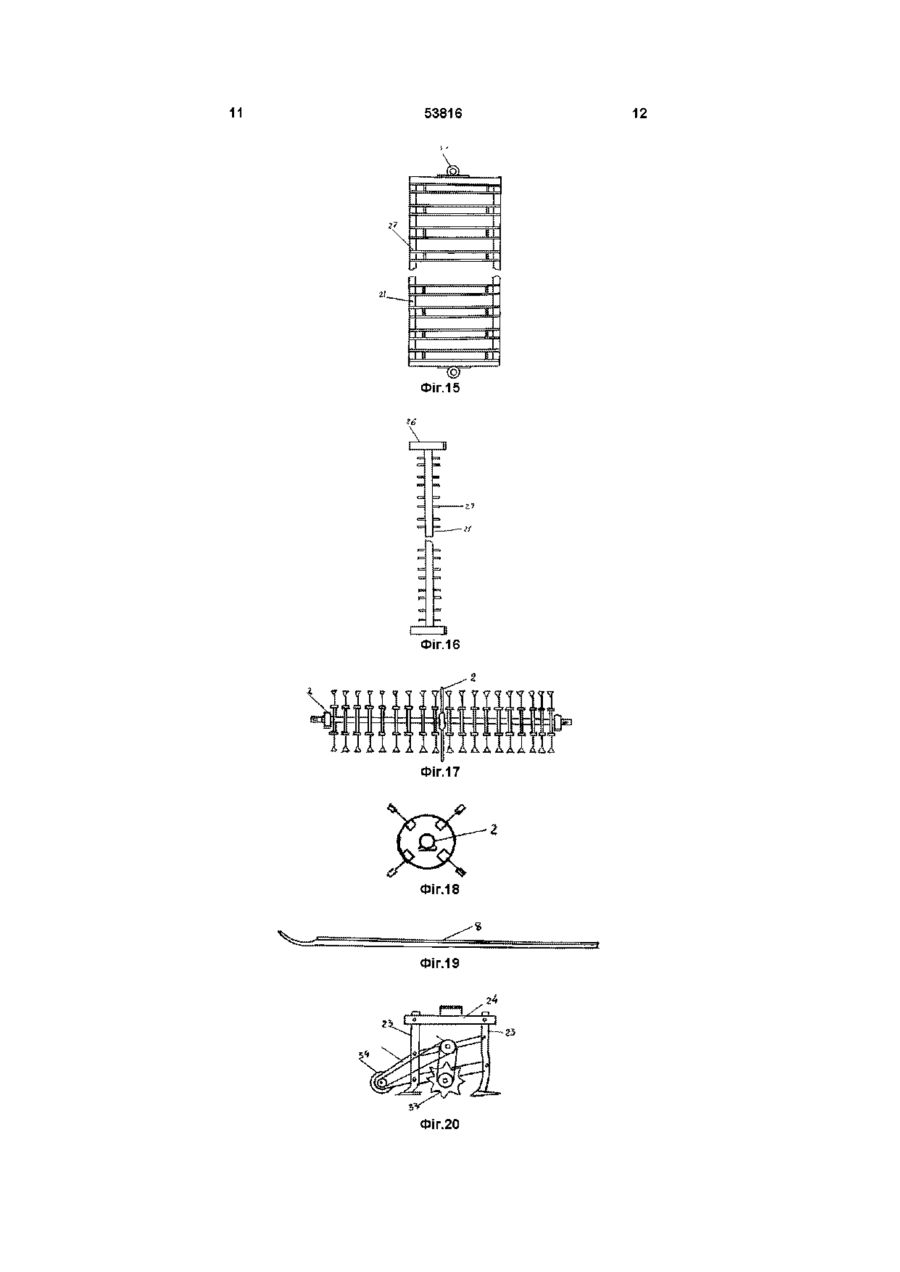

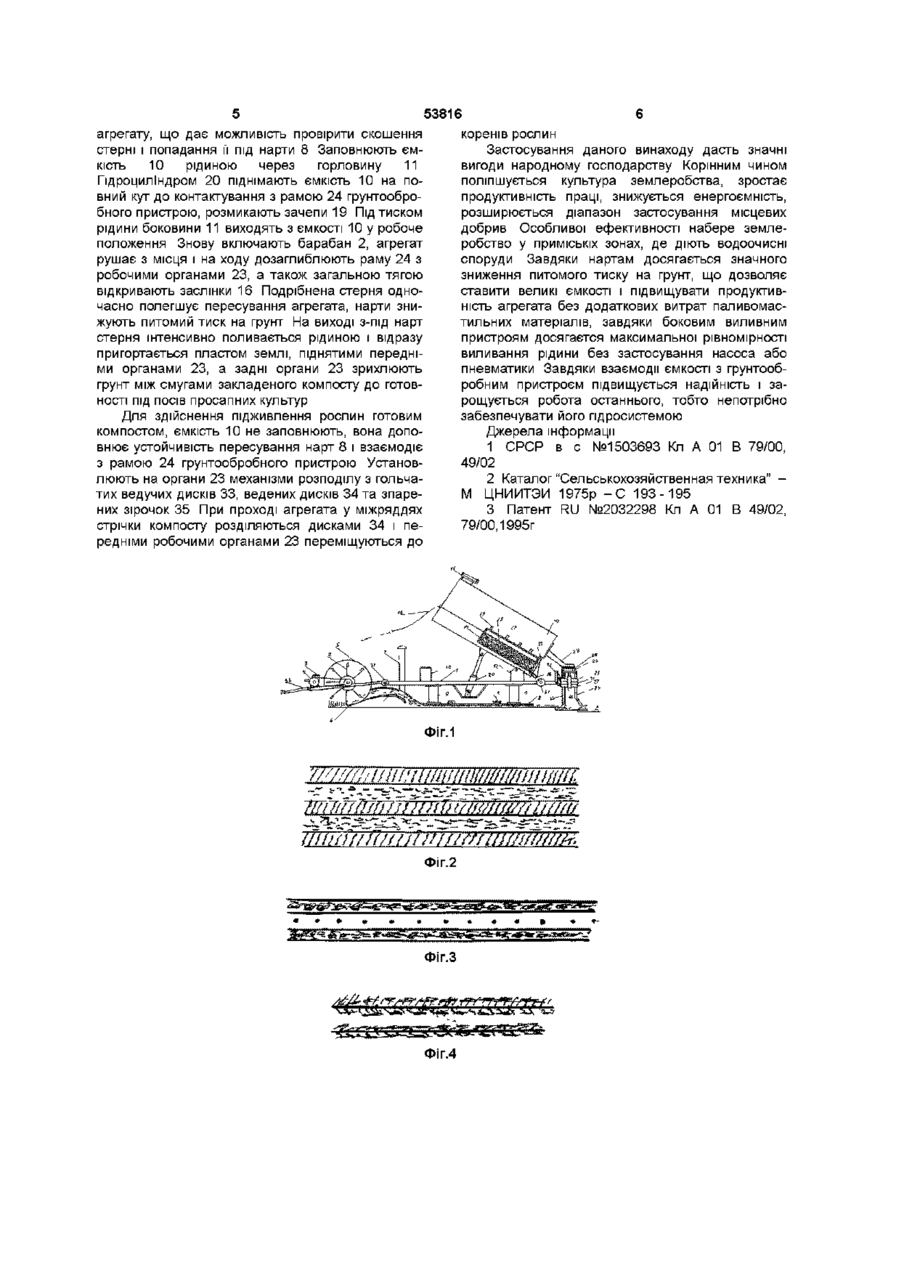

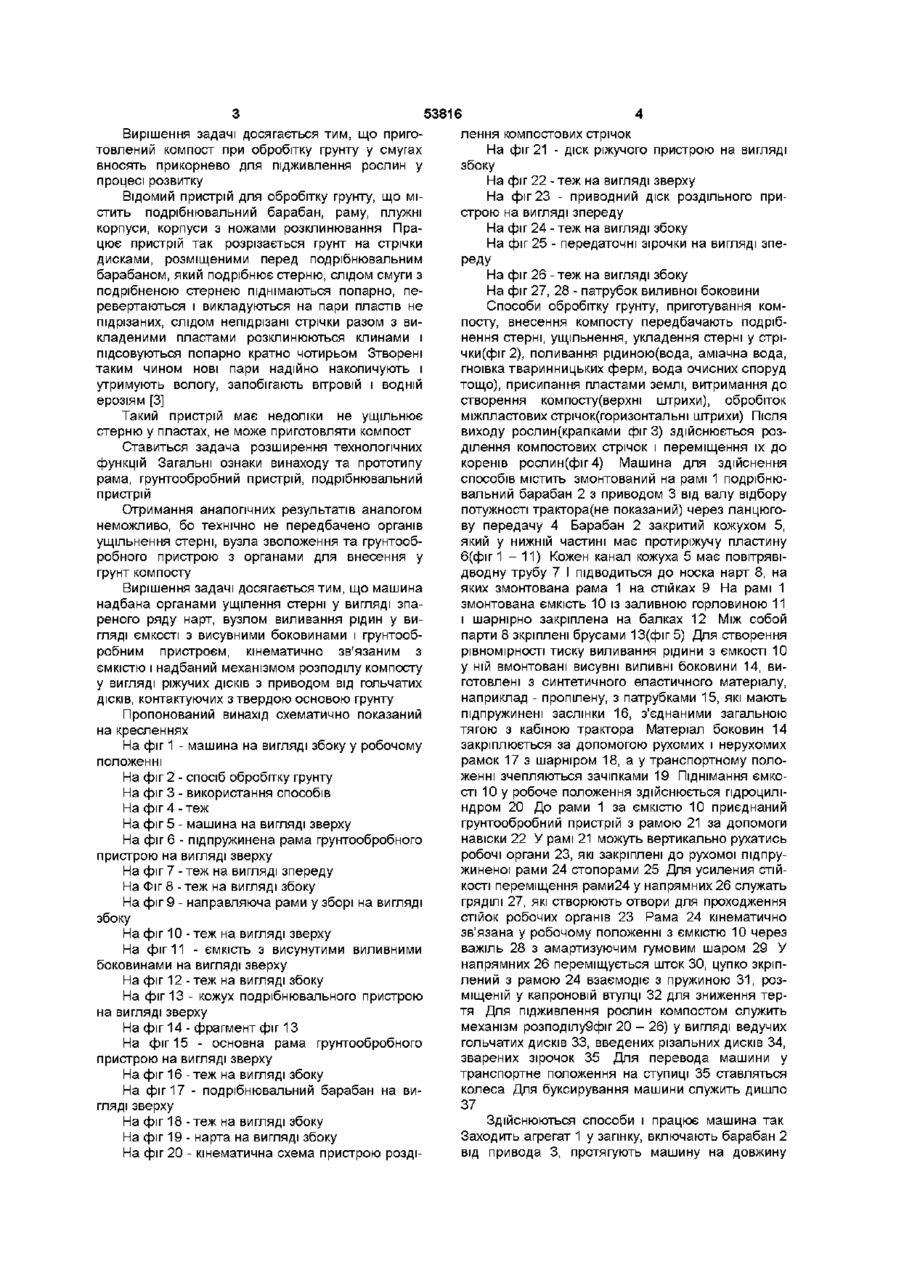

1 Спосіб обробітку ґрунту, що включає подрібнення стерні одночасно з обробітком, який відрізняється тим, що стерню при обробітку ущільнюють і збирають у стрічки 2 Спосіб приготування компосту, що включає змішування рослинної маси з землею, зволоження, який відрізняється тим, що змішування та зволоження здійснюють у полі одночасно з обробітком грунту 3 Спосіб внесення у грунт компосту, який відрізняється тим, що компост вносять прикоренево для підживлення рослин при їх розвитку 4 Машина для здійснення способів, що містить раму, подрібнювальний пристрій стерні, ґрунтообробний пристрій, яка відрізняється тим, що вона обладнана органами ущільнення стерні у вигляді спареного ряду нарт, вузлом виливання рідини у вигляді ємкості з висувними виливними боковинами, ґрунтообробним пристроєм з механізмами розподілу у вигляді ведучих голчатих дисків, ведених різальних дисків та спарених зірочок, який кінематично з'єднаний з ємкістю Винахід відноситься до сільського господарстві, зокрема - до землеробства і може бути використаний як енерго - ресурсозберігаюча технологія при вирощувані просапних сільгоспкультур Відомий спосіб обробітку грунту, що містить подрібнення стерні, попарне викладення пластів кратно чотирьом [1] Недоліком такого способу є те, що не можна прискорювати перетлівання стерні у гумус - перегній, неможливе одночасне приготування компосту Ставиться задача створення способу обробітку грунту, який дозволив би прискорення перетлівання стерні Загальні ознаки винаходу та прототипу подрібнення стерні при обробітку Отримання аналогічних результатів аналогом неможливо, бо технічно не передбачено ущільнення стерні Вирішення задачі досягається тим, що стерня ущільнюється при обробітку грунту, збирають и у стрічки Відомий спосіб приготування компосту, що містять перемішування на окремому майданчику соломи та різним рослинних залишків із землею, зволоження водою або іншими агресивними рідинами(аміачна вода, гноївка тваринницьких ферм, вода очисних споруд, тощо) Такий спосіб має недоліки енергоємкий, малопродуктивний, потребує відведення площі, низька якість, забруднюється довкілля Ставиться задача підвищення якості, продуктивності, зниження енергоємкості Загальні ознаки винаходу та прототипу змішування, зволоження Отримання аналогічних результатів аналогом неможливо, бо технічно не передбачено зниження енергоємкості та підвищення продуктивності Вирішення задачі досягається тим, що змішування та зволоження досягається безпосередньо у загінці при обробітку грунту Відомий спосіб внесення органічних добрив, в тому числі і компосту, що містить розкидування по полю перед оранкою [2] Такий спосіб має недоліки добрива вносяться локально на задану глибину обробітку як основна речовина для живлення рослин, не виключається його споживання шкідливими рослинами, виникає потреба у додатковому підживленню мінеральними добривами Загальні ознаки винаходу та прототипу внесення добрив у грунт для живлення рослин Отримання аналогічних результатів аналогом неможливо, бо технічно не передбачено підживлення органічними добривами рослин у процесі роста (О 00 со ю 53816 лення компостових стрічок На фіг 21 - діск ріжучого пристрою на вигляді збоку На фіг 22 - теж на вигляді зверху На фіг 23 - приводний дюк роздільного пристрою на вигляді зпереду На фіг 24 - теж на вигляді збоку На фіг 25 - передаточні зірочки на вигляді зпереду На фіг 26 - теж на вигляді збоку На фіг 27, 28 - патрубок виливної боковини Способи обробітку грунту, приготування компосту, внесення компосту передбачають подрібнення стерні, ущільнення, укладення стерні у стрічки(фіг2), поливання рідиною(вода, аміачна вода, гноївка тваринницьких ферм, вода очисних споруд тощо), присипання пластами землі, витримання до створення компосту(верхні штрихи), обробіток міжпластових стрічок(горизонтальні штрихи) Після Такий пристрій має недоліки не ущільнює виходу рослин (крапкам и фігЗ) здійснюється розстерню у пластах, не може приготовляти компост ділення компостових стрічок і переміщення їх до Ставиться задача розширення технологічних коренів рослин(фіг4) Машина для здійснення функцій Загальні ознаки винаходу та прототипу способів містить змонтований на рамі 1 подрібнюрама, ґрунтообробний пристрій, подрібнювальний вальний барабан 2 з приводом 3 від валу відбору пристрій потужності трактора(не показаний) через ланцюгоОтримання аналогічних результатів аналогом ву передачу 4 Барабан 2 закритий кожухом 5, неможливо, бо технічно не передбачено органів який у нижній частині має протиріжучу пластину ущільнення стерні, вузла зволоження та ґрунтооб6(фіг 1 - 1 1 ) Кожен канал кожуха 5 має повітрявіробного пристрою з органами для внесення у дводну трубу 7 І підводиться до носка нарт 8, на грунт компосту яких змонтована рама 1 на стійках 9 На рамі 1 Вирішення задачі досягається тим, що машина змонтована ємкість 10 із заливною горловиною 11 надбана органами ущілення стерні у вигляді зпаі шарнірно закріплена на балках 12 Між собой реного ряду нарт, вузлом виливання рідин у випарти 8 зкріплені брусами 13(фіг 5) Для створення гляді ємкості з висувними боковинами і ґрунтообрівномірності тиску виливання рідини з ємкості 10 робним пристроєм, кінематично зв'язаним з у ній вмонтовані висувні виливні боковини 14, виємкістю і надбаний механізмом розподілу компосту готовлені з синтетичного еластичного матеріалу, у вигляді ріжучих дюків з приводом від гольчатих наприклад - пропілену, з патрубками 15, які мають дюків, контактуючих з твердою основою грунту підпружинені заслінки 16, з'єднаними загальною Пропонований винахід схематично показаний тягою з кабіною трактора Матеріал боковин 14 на кресленнях закріплюється за допомогою рухомих і нерухомих На фіг 1 - машина на вигляді збоку у робочому рамок 17 з шарніром 18, а у транспортному полоположенні женні зчепляються зачіпками 19 Піднімання ємкоНа фіг 2 - спосіб обробітку грунту сті 10 у робоче положення здійснюється гідроциліНа фіг 3 - використання способів ндром 20 До рами 1 за ємкістю 10 приєднаний На фіг 4 -теж ґрунтообробний пристрій з рамою 21 за допомоги На фіг 5 - машина на вигляді зверху навіски 22 У рамі 21 можуть вертикально рухатись На фіг 6 - підпружинена рама ґрунтообробного робочі органи 23, які закріплені до рухомої підпрупристрою на вигляді зверху жиненої рами 24 стопорами 25 Для усиления СТІЙНа фіг 7 - теж на вигляді зпереду КОСТІ переміщення рами24 у напрямних 26 служать На Фіг 8 - теж на вигляді збоку гряділі 27, які створюють отвори для проходження На фіг 9 - направляюча рами у зборі на вигляді стійок робочих органів 23 Рама 24 кінематично збоку зв'язана у робочому положенні з ємкістю 10 через На фіг 10 -теж на вигляді зверху важіль 28 з амартизуючим гумовим шаром 29 У На фіг 11 - ємкість з висунутими виливними напрямних 26 переміщується шток ЗО, цупко зкріпбоковинами на вигляді зверху лений з рамою 24 взаємодіє з пружиною 31, розміщеній у капроновій втулці 32 для зниження терНа фіг 12 -теж на вигляді збоку тя Для підживлення рослин компостом служить На фіг 13 - кожух подрібнювального пристрою механізм розподілу9фіг 20 - 26) у вигляді ведучих на вигляді зверху гольчатих дисків 33, введених різальних дисків 34, На фіг 14 - фрагмент фіг 13 зварених зірочок 35 Для перевода машини у На фіг 15 - основна рама ґрунтообробного транспортне положення на ступиці 35 ставляться пристрою на вигляді зверху колеса Для буксирування машини служить дишло На фіг 16 -теж на вигляді збоку 37 На фіг 17 - подрібнювальний барабан на вигляді зверху Здійснюються способи і працює машина так На фіг 18 -теж на вигляді збоку Заходить агрегат 1 у загінку, включають барабан 2 На фіг 19 - нарта на вигляді збоку від привода 3, протягують машину на довжину На фіг 20 - кінематична схема пристрою розді Вирішення задачі досягається тим, що приготовлений компост при обробітку грунту у смугах вносять прикорнево для підживлення рослин у процесі розвитку Відомий пристрій для обробітку грунту, що містить подрібнювальний барабан, раму, плужні корпуси, корпуси з ножами розклинювання Працює пристрій так розрізається грунт на стрічки дисками, розміщеними перед подрібнювальним барабаном, який подрібнює стерню, слідом смуги з подрібненою стернею піднімаються попарно, перевертаються і викладуються на пари пластів не підрізаних, слідом непідрізані стрічки разом з викладеними пластами розклинюються клинами і підсовуються попарно кратно чотирьом Зтворені таким чином нові пари надійно накопичують і утримують вологу, запобігають вітровій і водній ерозіям [3] 53816 агрегату, що дає можливість провірити скошення коренів рослин стерні і попадання її під нарти 8 Заповнюють ємЗастосування даного винаходу дасть значні кість 10 рідиною через горловину 11 вигоди народному господарству Корінним чином Гідроциліндром 20 піднімають ємкість 10 на пополіпшується культура землеробства, зростає вний кут до контактування з рамою 24 ґрунтообропродуктивність праці, знижується енергоємність, бного пристрою, розмикають зачепи 19 Під тиском розширюється діапазон застосування місцевих рідини боковини 11 виходять з ємкості 10 у робоче добрив Особливої ефективності набере землеположення Знову включають барабан 2, агрегат робство у приміськіх зонах, де діють водоочисні рушає з місця і на ходу дозаглиблюють раму 24 з споруди Завдяки нартам досягається значного робочими органами 23, а також загальною тягою зниження питомого тиску на грунт, що дозволяє відкривають заслінки 16 Подрібнена стерня одноставити великі ємкості і підвищувати продуктивчасно полегшує пересування агрегата, нарти зниність агрегата без додаткових витрат паливомасжують питомий тиск на грунт На виході з-під нарт тильних матеріалів, завдяки боковим виливним стерня інтенсивно поливається рідиною і відразу пристроям досягаєтся максимальної рівномірності пригортається пластом землі, піднятими переднівиливання рідини без застосування насоса або ми органами 23, а задні органи 23 зрихлюють пневматики Завдяки взаємодії ємкості з ґрунтообгрунт між смугами закладеного компосту до готовробним пристроєм підвищується надійність і заності під посів просапних культур рощується робота останнього, тобто непотрібно забезпечувати його гідросистемою Для здійснення підживлення рослин готовим компостом, ємкість 10 не заповнюють, вона допоДжерела інформації внює устойчивість пересування нарт 8 і взаємодіє 1 СРСР в с №1503693 Кл А 01 В 79/00, з рамою 24 ґрунтообробного пристрою Установ49/02 люють на органи 23 механізми розподілу з гольча2 Каталог "Сельськохозяйственная техника" тих ведучих дисків 33, ведених дисків 34 та зпареМ ЦНИИТЭИ 1975р - С 193-195 них зірочок 35 При проході агрегата у міжряддях 3 Патент RU №2032298 Кл А 01 В 49/02, стрічки компосту розділяються дисками 34 і пе79/00,1995г редніми робочими органами 23 переміщуються до Фіг.1 Фіг.2 •длвта?30ч^ ! сДЕ'т
