Дозатор безперервної дії

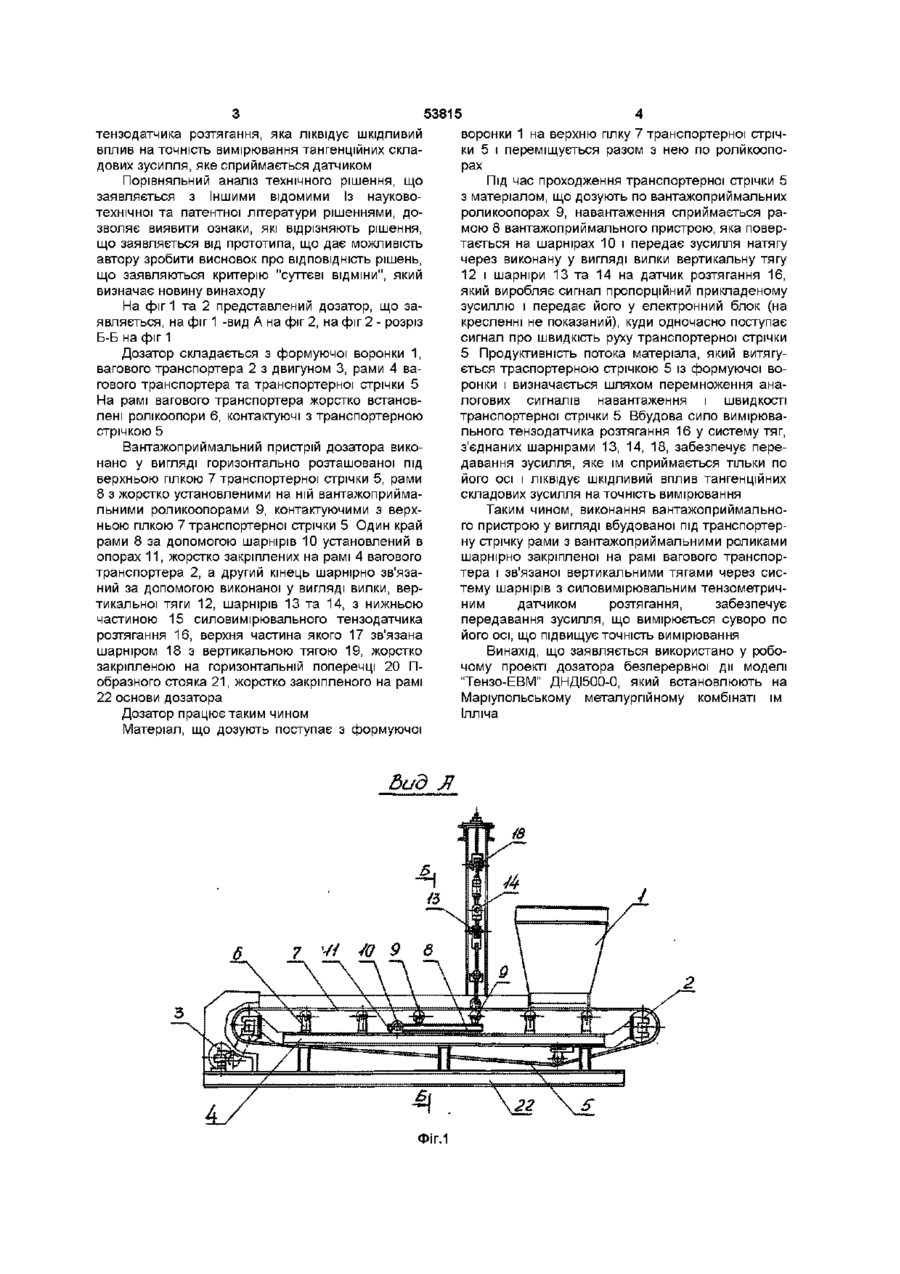

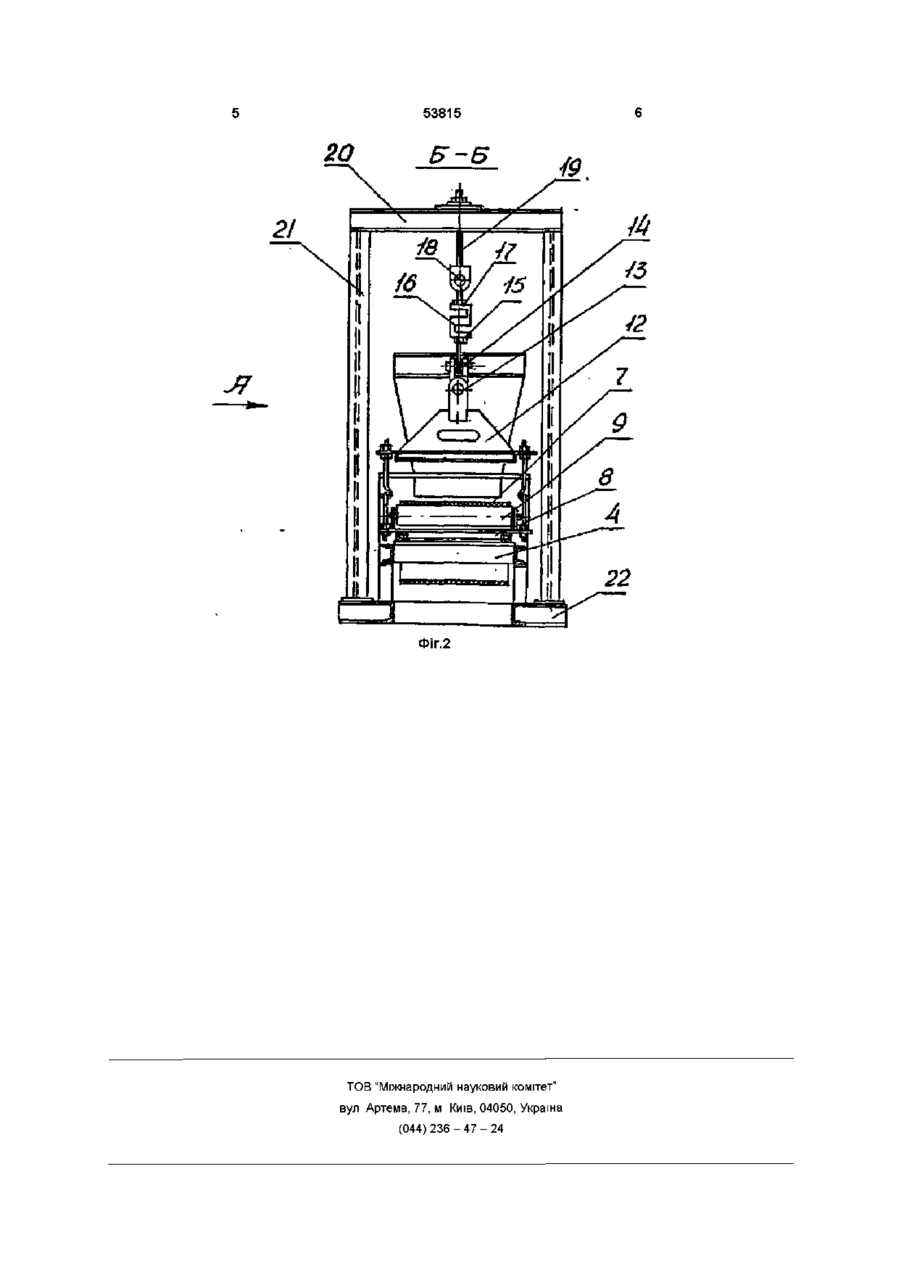

Дозатор безперервної дії, який містить формуючу воронку, ваговий транспортер з електроприводом, вантажоприймальний пристрій, датчик швидкості транспортерної стрічки, електронний блок, який відрізняється тим, що вантажоприй мальний пристрій виконаний у вигляді горизонтально розміщеної під верхнею гілкою транспортерної стрічки, рами з вантажоприймальними роликами, які контактують з транспортерною стрічкою, при цьому один бік рами шарнірно закріплений на нерухомій опорі, а другий шарнірно зв'язаний з виконаною у вигляді вилки вертикальною тягою, шарнірно зв'язаною з нижньою частиною силовимірювального тензодатчика розтягання, верхня частина якого зв'язана з вертикальною тягою, закріпленою за допомогою шарніра до нерухомої опори Винахід відноситься до ваговимірювальної техніки і може бути використаний у дозаторах безперервної дії для автоматичного вагового дозування добре сипких, дрібнозернистих та дрібнокускових матеріалів у технологічних ланцюгах підприємств хімічної, цементної промисловості, агропромислового комплекса ВІДОМІ дозатори безперервної дії, які містять формуючу воронку, ваговий транспортер з електродвигуном, вантажоприймальний пристрій, датчик швидкості, електронний блок (див наприклад, дозатори безперервної дії моделі 4243ДН, вик 2, які виробляє ВАТ "Точмаш", м Одеса - прототип, креслення надасться) Недоліком такого дозатора є зниження точності дозування за рахунок того, що вбудований під стрічку транспортера силовимірювальний тензодатчик стиснення під впливом динамічних навантажень відчуває шкідливий вплив тангенційних складових зусилля, яке сприймається, що знижує точність вимірювання Крім того, розташування тензодатчика під стрічкою транспортера обумовлює незручність монтажу та ремонту Метою даного винаходу є підвищення точності вимірювання маси матеріала, що дозується, а також зручність монтажу та експлуатації дозатора До основи винаходу поставлено завдання створення високоточного дозатора безперервної дії зручного у монтажі, під час експлуатації та ремонта Поставлене завдання вирішується тим, що у дозаторі безперервної дії, який містить формуючу воронку, ваговий транспортер з електроприводом, вантажоприймальний пристрій, датчик швидкості транспортерної стрічки, електронний блок, - вантажоприймальний пристрій виконано у вигляді горизонтально розташованої під верхньою гілкою транспортерної стрічки, рами з вантажоприймальними роликами, які контактують з транспортерною стрічкою, при цьому один бік рами шарнірно закріплений на нерухомій опорі, а другий шарнірно зв'язаний з виконаною у вигляді вилки, вертикальною тягою, яка шарнірно зв'язана з нижньою частиною силовимірювального тензодатчика розтягання, верхня частина якого шарнірно зв'язана з вертикального тягою, закріпленою за допомогою шарніра до нерухомої опори Технічним результатом даного винаходу є створення високоточного дозатора безперервної дії для сипких, дрібнозернистих та дрібнокускових матеріалів за рахунок виконання вантажоприймального пристрою у вигляді вбудованої під верхню гілку транспортерної стрічки, яка шарнірно опирається на нерухому опору рами з вантажоприймальними роликами, шарнірно зв'язаною з силовимірювальним тензометричним датчиком розтягання Новину технічного рішення характеризує виконання вантажоприймального пристрою у вигляді вбудованої під стрічку транспортера , шарнірно закріпленої на нерухомій опорі, рами з вантажоприймальними роликами, а також шарнірна вбудова у ланцюг силовведення силовимірювального ю 00 СО ю 53815 тензодатчика розтягання, яка ліквідує шкідливий вплив на точність вимірювання тангенційних складових зусилля, яке сприймається датчиком Порівняльний аналіз технічного рішення, що заявляється з Іншими відомими Із науковотехнічної та патентної літератури рішеннями, дозволяє виявити ознаки, які відрізняють рішення, що заявляється від прототипа, що дає можливість автору зробити висновок про ВІДПОВІДНІСТЬ рішень, що заявляються критерію "суттєві ВІДМІНИ", ЯКИЙ визначає новину винаходу На фіг 1 та 2 представлений дозатор, що заявляється, на фіг 1 -вид А на фіг 2, на фіг 2 - розріз Б-Б на фіг 1 Дозатор складається з формуючої воронки 1, вагового транспортера 2 з двигуном 3, рами 4 вагового транспортера та транспортерної стрічки 5 На рамі вагового транспортера жорстко встановлені ролікоопори 6, контактуючі з транспортерною стрічкою 5 Вантажоприимальнии пристрій дозатора виконано у вигляді горизонтально розташованої під верхньою гілкою 7 транспортерної стрічки 5, рами 8 з жорстко установленими на ній вантажоприймальними роликоопорами 9, контактуючими з верхньою гілкою 7 транспортерної стрічки 5 Один край рами 8 за допомогою шарнірів 10 установлений в опорах 11, жорстко закріплених на рамі 4 вагового транспортера 2, а другий кінець шарнірно зв'язаний за допомогою виконаної у вигляді вилки, вертикальної тяги 12, шарнірів 13 та 14, з нижньою частиною 15 силовимірювального тензодатчика розтягання 16, верхня частина якого 17 зв'язана шарніром 18 з вертикальною тягою 19, жорстко закріпленою на горизонтальній поперечці 20 Побразного стояка 21, жорстко закріпленого на рамі 22 основи дозатора Дозатор працює таким чином Матеріал, що дозують поступає з формуючої Зад Л воронки 1 на верхню гілку 7 транспортерної стрічки 5 і переміщується разом з нею по ролйкоопорах Під час проходження транспортерної стрічки 5 з матеріалом, що дозують по вантажоприймальних роликоопорах 9, навантаження сприймається рамою 8 вантажоприймального пристрою, яка повертається на шарнірах 10 і передає зусилля натягу через виконану у вигляді вилки вертикальну тягу 12 і шарніри 13 та 14 на датчик розтягання 16, який виробляє сигнал пропорційний прикладеному зусиллю і передає його у електронний блок (на кресленні не показаний), куди одночасно поступає сигнал про швидкість руху транспортерної стрічки 5 Продуктивність потока матеріала, який витягується траспортерною стрічкою 5 із формуючої воронки і визначається шляхом перемноження аналогових сигналів навантаження і швидкості транспортерної стрічки 5 Вбудова сило вимірювального тензодатчика розтягання 16 у систему тяг, з'єднаних шарнірами 13, 14, 18, забезпечує передавання зусилля, яке їм сприймається тільки по його осі і ліквідує шкідливий вплив тангенційних складових зусилля на точність вимірювання Таким чином, виконання вантажоприймального пристрою у вигляді вбудованої під транспортерну стрічку рами з вантажоприймальними роликами шарнірно закріпленої на рамі вагового транспортера і зв'язаної вертикальними тягами через систему шарнірів з силовимірювальним тензометричним датчиком розтягання, забезпечує передавання зусилля, що вимірюється суворо по його осі, що підвищує точність вимірювання Винахід, що заявляється використано у робочому проекті дозатора безперервної дії моделі "Тензо-ЕВМ" ДНДІ500-0, який встановлюють на Маріупольському металургійному комбінаті їм Ілліча Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
