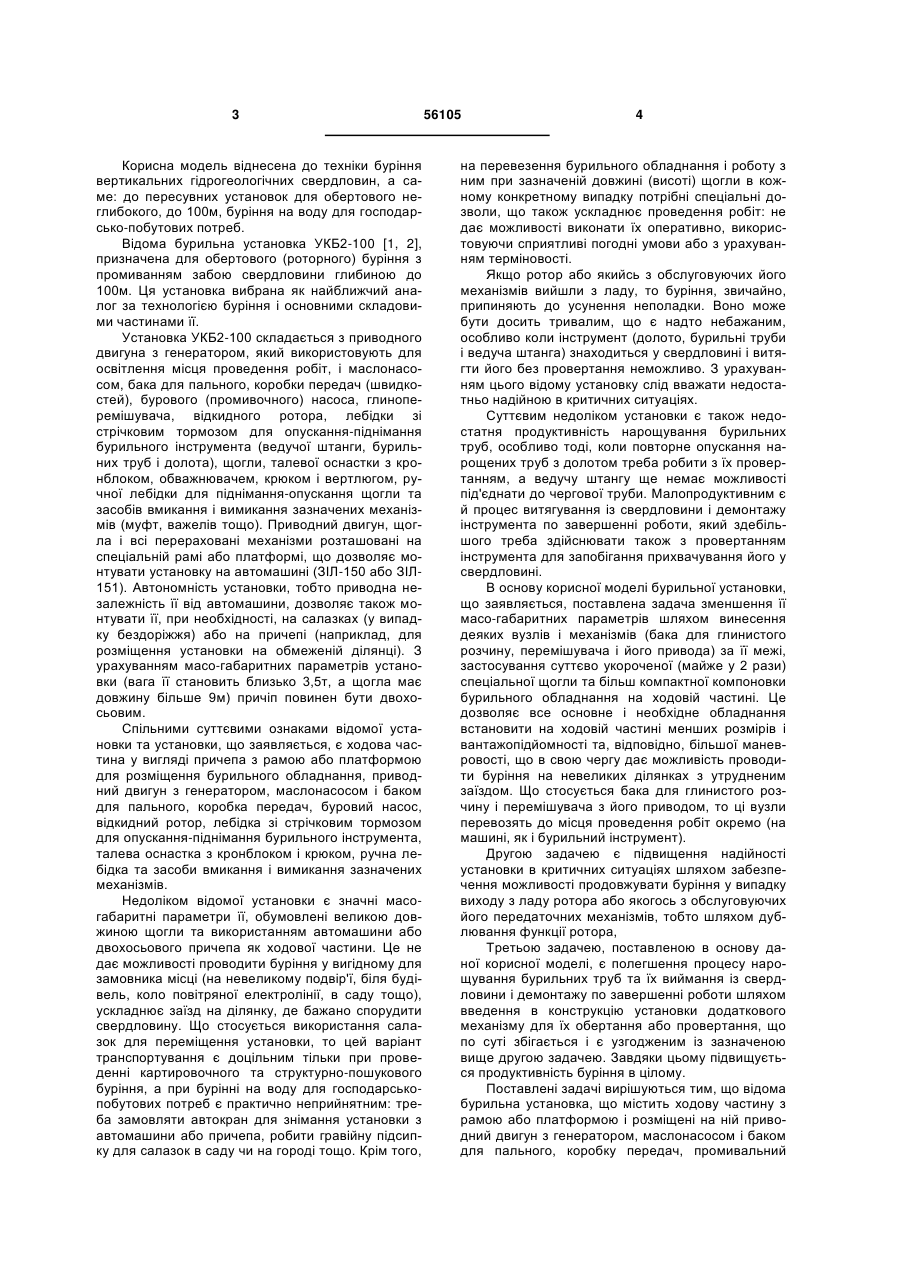

Бурильна установка кударевків

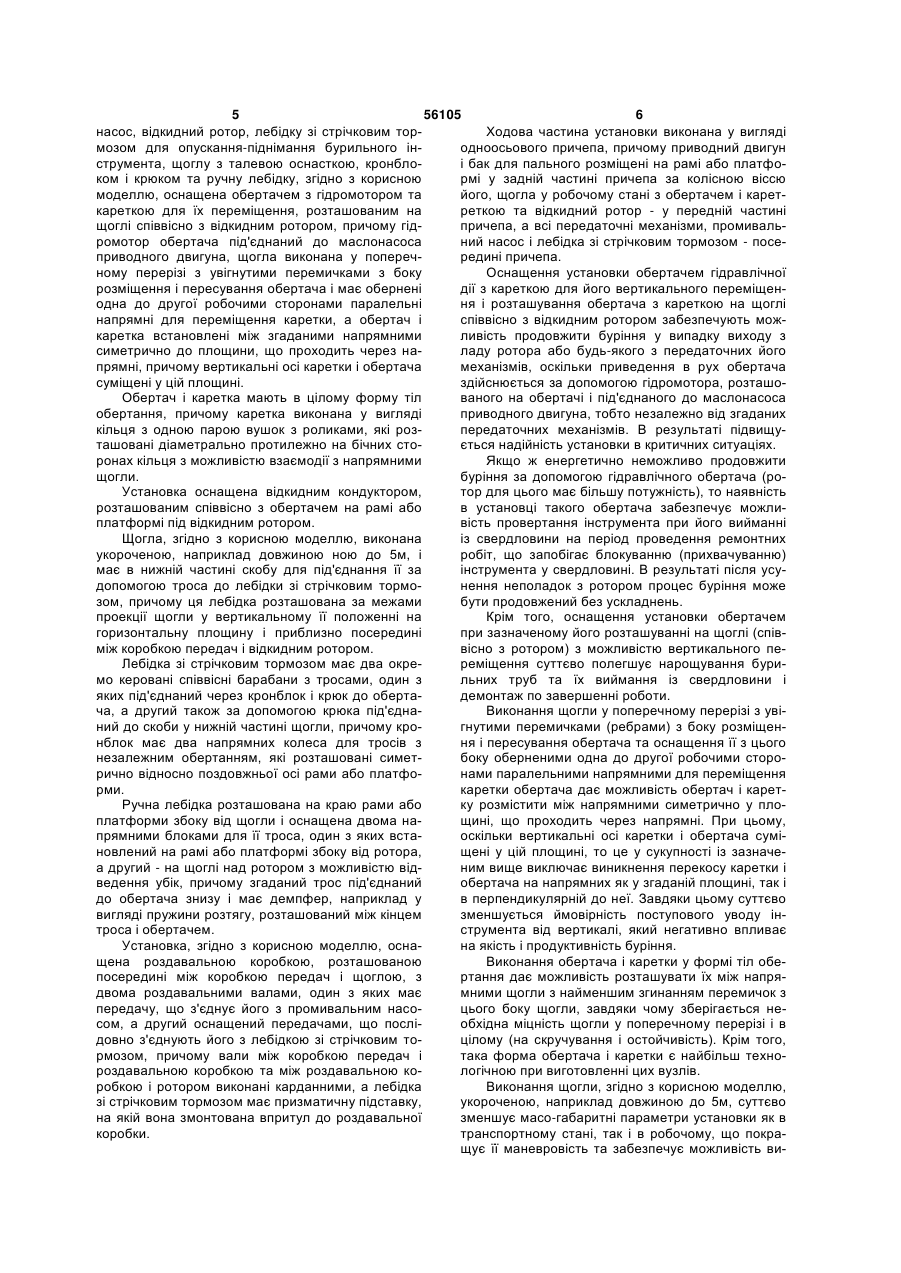

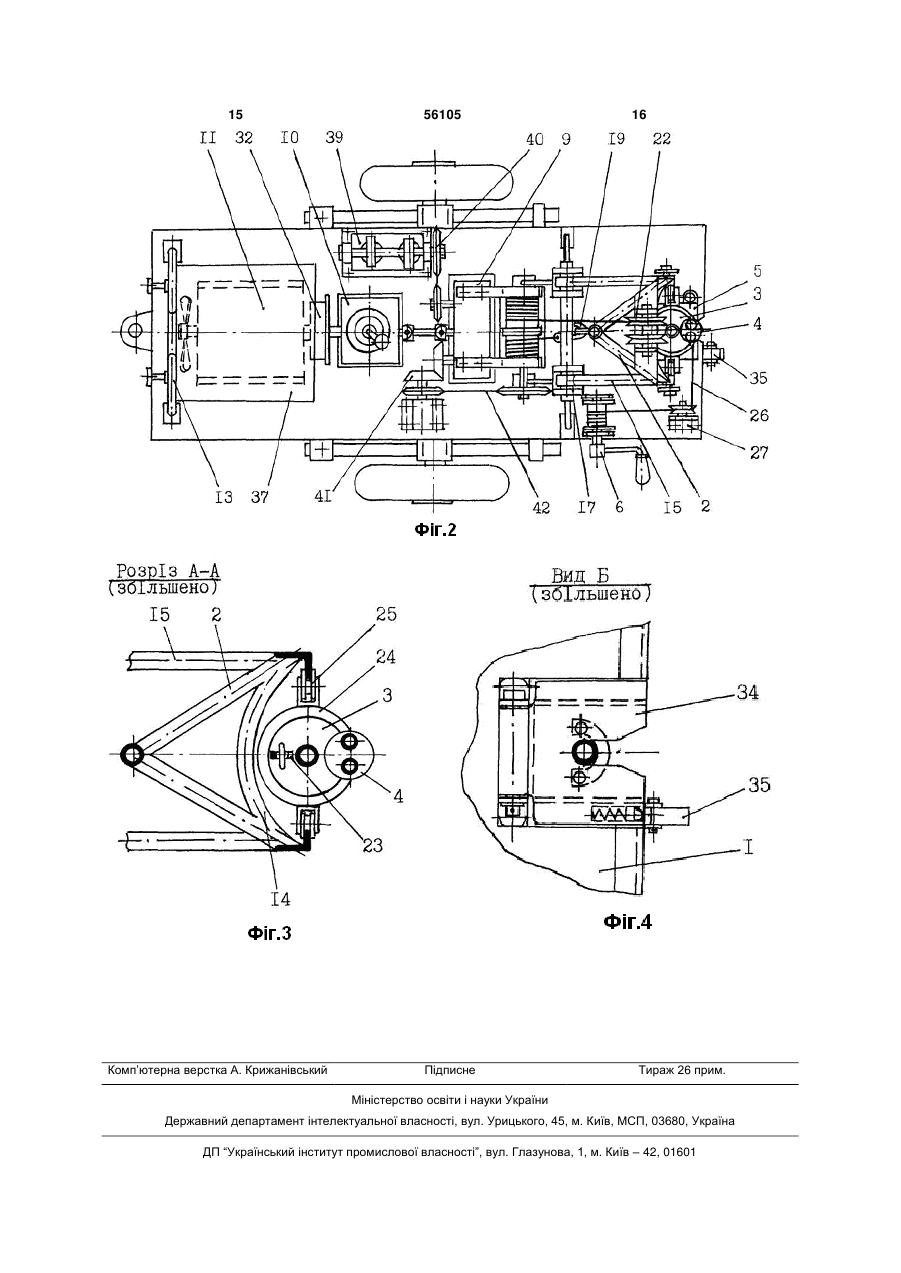

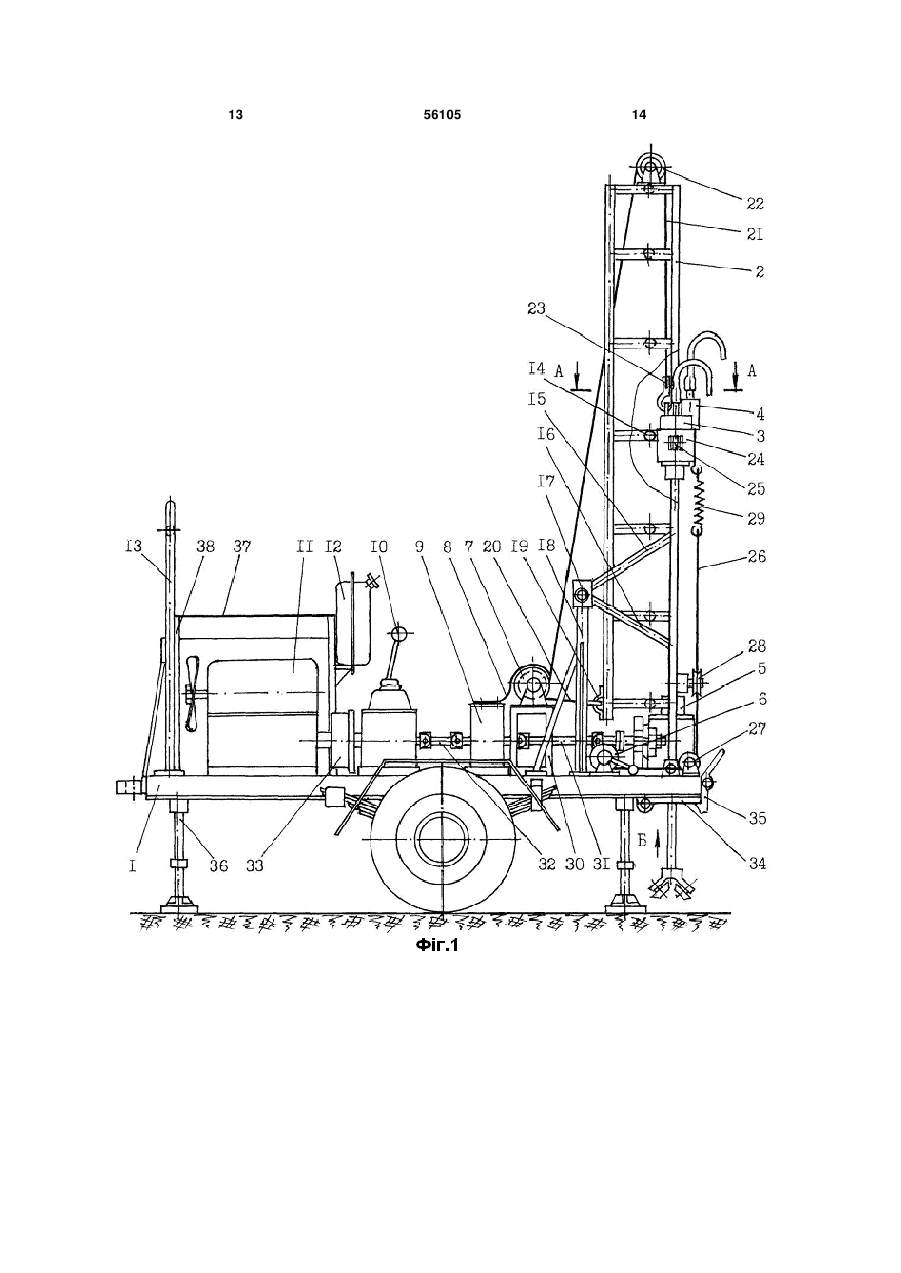

1. Бурильна установка, що містить ходову частину з рамою або платформою і розміщені на ній приводний двигун з генератором, маслонасосом і баком для пального, коробку передач, промивальний насос, відкидний ротор, лебідку зі стрічковим тормозом для опускання-піднімання бурильного інструмента, щоглу з талевою оснасткою, кронблоком і крюком та ручну лебідку, яка відрізняється тим, що вона оснащена обертачем з гідромотором та кареткою для їх переміщення, розташованим на щоглі співвісно з відкидним ротором, причому гідромотор обертача під'єднаний до маслонасоса приводного двигуна, щогла виконана у поперечному перерізі з увігнутими перемичками з боку розміщення і пересування обертача і має обернені одна до другої робочими сторонами паралельні напрямні для переміщення каретки, а обертач і каретка встановлені між згаданими напрямними симетрично до площини, що проходить через них, причому вертикальні осі каретки і обертача суміщені у цій площині. 2. Установка за п. 1, яка відрізняється тим, що обертач і каретка мають в цілому форму тіл обертання, причому каретка виконана у вигляді кільця з одною парою вушок з роликами, розташованими діаметрально протилежно на бічних сторонах кільця з можливістю взаємодії з напрямними щогли. 3. Установка за пп. 1 і 2, яка відрізняється тим, що вона оснащена відкидним кондуктором, розташованим співвісно з обертачем на рамі або платформі під відкидним ротором. 4. Установка за пп. 1-3, яка відрізняється тим, що її щогла виконана укороченою, наприклад довжиною до 5 м, і має в нижній частині скобу для під'єднання за допомогою троса до лебідки зі стрічковим тормозом, причому ця лебідка розташована за межами проекції щогли у вертикальному її по 2 (19) 1 3 Корисна модель віднесена до техніки буріння вертикальних гідрогеологічних свердловин, а саме: до пересувних установок для обертового неглибокого, до 100м, буріння на воду для господарсько-побутових потреб. Відома бурильна установка УКБ2-100 [1, 2], призначена для обертового (роторного) буріння з промиванням забою свердловини глибиною до 100м. Ця установка вибрана як найближчий аналог за технологією буріння і основними складовими частинами її. Установка УКБ2-100 складається з приводного двигуна з генератором, який використовують для освітлення місця проведення робіт, і маслонасосом, бака для пального, коробки передач (швидкостей), бурового (промивочного) насоса, глиноперемішувача, відкидного ротора, лебідки зі стрічковим тормозом для опускання-піднімання бурильного інструмента (ведучої штанги, бурильних труб і долота), щогли, талевої оснастки з кронблоком, обважнювачем, крюком і вертлюгом, ручної лебідки для піднімання-опускання щогли та засобів вмикання і вимикання зазначених механізмів (муфт, важелів тощо). Приводний двигун, щогла і всі перераховані механізми розташовані на спеціальній рамі або платформі, що дозволяє монтувати установку на автомашині (ЗІЛ-150 або ЗІЛ151). Автономність установки, тобто приводна незалежність її від автомашини, дозволяє також монтувати її, при необхідності, на салазках (у випадку бездоріжжя) або на причепі (наприклад, для розміщення установки на обмеженій ділянці). З урахуванням масо-габаритних параметрів установки (вага її становить близько 3,5т, а щогла має довжину більше 9м) причіп повинен бути двохосьовим. Спільними суттєвими ознаками відомої установки та установки, що заявляється, є ходова частина у вигляді причепа з рамою або платформою для розміщення бурильного обладнання, приводний двигун з генератором, маслонасосом і баком для пального, коробка передач, буровий насос, відкидний ротор, лебідка зі стрічковим тормозом для опускання-піднімання бурильного інструмента, талева оснастка з кронблоком і крюком, ручна лебідка та засоби вмикання і вимикання зазначених механізмів. Недоліком відомої установки є значні масогабаритні параметри її, обумовлені великою довжиною щогли та використанням автомашини або двохосьового причепа як ходової частини. Це не дає можливості проводити буріння у вигідному для замовника місці (на невеликому подвір'ї, біля будівель, коло повітряної електролінії, в саду тощо), ускладнює заїзд на ділянку, де бажано спорудити свердловину. Що стосується використання салазок для переміщення установки, то цей варіант транспортування є доцільним тільки при проведенні картировочного та структурно-пошукового буріння, а при бурінні на воду для господарськопобутових потреб є практично неприйнятним: треба замовляти автокран для знімання установки з автомашини або причепа, робити гравійну підсипку для салазок в саду чи на городі тощо. Крім того, 56105 4 на перевезення бурильного обладнання і роботу з ним при зазначеній довжині (висоті) щогли в кожному конкретному випадку потрібні спеціальні дозволи, що також ускладнює проведення робіт: не дає можливості виконати їх оперативно, використовуючи сприятливі погодні умови або з урахуванням терміновості. Якщо ротор або якийсь з обслуговуючих його механізмів вийшли з ладу, то буріння, звичайно, припиняють до усунення неполадки. Воно може бути досить тривалим, що є надто небажаним, особливо коли інструмент (долото, бурильні труби і ведуча штанга) знаходиться у свердловині і витягти його без провертання неможливо. З урахуванням цього відому установку слід вважати недостатньо надійною в критичних ситуаціях. Суттєвим недоліком установки є також недостатня продуктивність нарощування бурильних труб, особливо тоді, коли повторне опускання нарощених труб з долотом треба робити з їх провертанням, а ведучу штангу ще немає можливості під'єднати до чергової труби. Малопродуктивним є й процес витягування із свердловини і демонтажу інструмента по завершенні роботи, який здебільшого треба здійснювати також з провертанням інструмента для запобігання прихвачування його у свердловині. В основу корисної моделі бурильної установки, що заявляється, поставлена задача зменшення її масо-габаритних параметрів шляхом винесення деяких вузлів і механізмів (бака для глинистого розчину, перемішувача і його привода) за її межі, застосування суттєво укороченої (майже у 2 рази) спеціальної щогли та більш компактної компоновки бурильного обладнання на ходовій частині. Це дозволяє все основне і необхідне обладнання встановити на ходовій частині менших розмірів і вантажопідйомності та, відповідно, більшої маневровості, що в свою чергу дає можливість проводити буріння на невеликих ділянках з утрудненим заїздом. Що стосується бака для глинистого розчину і перемішувача з його приводом, то ці вузли перевозять до місця проведення робіт окремо (на машині, як і бурильний інструмент). Другою задачею є підвищення надійності установки в критичних ситуаціях шляхом забезпечення можливості продовжувати буріння у випадку виходу з ладу ротора або якогось з обслуговуючих його передаточних механізмів, тобто шляхом дублювання функції ротора, Третьою задачею, поставленою в основу даної корисної моделі, є полегшення процесу нарощування бурильних труб та їх виймання із свердловини і демонтажу по завершенні роботи шляхом введення в конструкцію установки додаткового механізму для їх обертання або провертання, що по суті збігається і є узгодженим із зазначеною вище другою задачею. Завдяки цьому підвищується продуктивність буріння в цілому. Поставлені задачі вирішуються тим, що відома бурильна установка, що містить ходову частину з рамою або платформою і розміщені на ній приводний двигун з генератором, маслонасосом і баком для пального, коробку передач, промивальний 5 56105 6 насос, відкидний ротор, лебідку зі стрічковим торХодова частина установки виконана у вигляді мозом для опускання-піднімання бурильного інодноосьового причепа, причому приводний двигун струмента, щоглу з талевою оснасткою, кронблоі бак для пального розміщені на рамі або платфоком і крюком та ручну лебідку, згідно з корисною рмі у задній частині причепа за колісною віссю моделлю, оснащена обертачем з гідромотором та його, щогла у робочому стані з обертачем і кареткареткою для їх переміщення, розташованим на реткою та відкидний ротор - у передній частині щоглі співвісно з відкидним ротором, причому гідпричепа, а всі передаточні механізми, промивальромотор обертача під'єднаний до маслонасоса ний насос і лебідка зі стрічковим тормозом - посеприводного двигуна, щогла виконана у поперечредині причепа. ному перерізі з увігнутими перемичками з боку Оснащення установки обертачем гідравлічної розміщення і пересування обертача і має обернені дії з кареткою для його вертикального переміщенодна до другої робочими сторонами паралельні ня і розташування обертача з кареткою на щоглі напрямні для переміщення каретки, а обертач і співвісно з відкидним ротором забезпечують можкаретка встановлені між згаданими напрямними ливість продовжити буріння у випадку виходу з симетрично до площини, що проходить через наладу ротора або будь-якого з передаточних його прямні, причому вертикальні осі каретки і обертача механізмів, оскільки приведення в рух обертача суміщені у цій площині. здійснюється за допомогою гідромотора, розташоОбертач і каретка мають в цілому форму тіл ваного на обертачі і під'єднаного до маслонасоса обертання, причому каретка виконана у вигляді приводного двигуна, тобто незалежно від згаданих кільця з одною парою вушок з роликами, які розпередаточних механізмів. В результаті підвищуташовані діаметрально протилежно на бічних стоється надійність установки в критичних ситуаціях. ронах кільця з можливістю взаємодії з напрямними Якщо ж енергетично неможливо продовжити щогли. буріння за допомогою гідравлічного обертача (роУстановка оснащена відкидним кондуктором, тор для цього має більшу потужність), то наявність розташованим співвісно з обертачем на рамі або в установці такого обертача забезпечує можлиплатформі під відкидним ротором. вість провертання інструмента при його вийманні Щогла, згідно з корисною моделлю, виконана із свердловини на період проведення ремонтних укороченою, наприклад довжиною ною до 5м, і робіт, що запобігає блокуванню (прихвачуванню) має в нижній частині скобу для під'єднання її за інструмента у свердловині. В результаті після усудопомогою троса до лебідки зі стрічковим тормонення неполадок з ротором процес буріння може зом, причому ця лебідка розташована за межами бути продовжений без ускладнень. проекції щогли у вертикальному її положенні на Крім того, оснащення установки обертачем горизонтальну площину і приблизно посередині при зазначеному його розташуванні на щоглі (співміж коробкою передач і відкидним ротором. вісно з ротором) з можливістю вертикального пеЛебідка зі стрічковим тормозом має два окререміщення суттєво полегшує нарощування буримо керовані співвісні барабани з тросами, один з льних труб та їх виймання із свердловини і яких під'єднаний через кронблок і крюк до обертадемонтаж по завершенні роботи. ча, а другий також за допомогою крюка під'єднаВиконання щогли у поперечному перерізі з увіний до скоби у нижній частині щогли, причому крогнутими перемичками (ребрами) з боку розміщеннблок має два напрямних колеса для тросів з ня і пересування обертача та оснащення її з цього незалежним обертанням, які розташовані симетбоку оберненими одна до другої робочими сторорично відносно поздовжньої осі рами або платфонами паралельними напрямними для переміщення рми. каретки обертача дає можливість обертач і каретРучна лебідка розташована на краю рами або ку розмістити між напрямними симетрично у плоплатформи збоку від щогли і оснащена двома нащині, що проходить через напрямні. При цьому, прямними блоками для її троса, один з яких встаоскільки вертикальні осі каретки і обертача суміновлений на рамі або платформі збоку від ротора, щені у цій площині, то це у сукупності із зазначеа другий - на щоглі над ротором з можливістю відним вище виключає виникнення перекосу каретки і ведення убік, причому згаданий трос під'єднаний обертача на напрямних як у згаданій площині, так і до обертача знизу і має демпфер, наприклад у в перпендикулярній до неї. Завдяки цьому суттєво вигляді пружини розтягу, розташований між кінцем зменшується ймовірність поступового уводу інтроса і обертачем. струмента від вертикалі, який негативно впливає Установка, згідно з корисною моделлю, оснана якість і продуктивність буріння. щена роздавальною коробкою, розташованою Виконання обертача і каретки у формі тіл обепосередині між коробкою передач і щоглою, з ртання дає можливість розташувати їх між напрядвома роздавальними валами, один з яких має мними щогли з найменшим згинанням перемичок з передачу, що з'єднує його з промивальним насоцього боку щогли, завдяки чому зберігається несом, а другий оснащений передачами, що посліобхідна міцність щогли у поперечному перерізі і в довно з'єднують його з лебідкою зі стрічковим тоцілому (на скручування і остойчивість). Крім того, рмозом, причому вали між коробкою передач і така форма обертача і каретки є найбільш технороздавальною коробкою та між роздавальною кологічною при виготовленні цих вузлів. робкою і ротором виконані карданними, а лебідка Виконання щогли, згідно з корисною моделлю, зі стрічковим тормозом має призматичну підставку, укороченою, наприклад довжиною до 5м, суттєво на якій вона змонтована впритул до роздавальної зменшує масо-габаритні параметри установки як в коробки. транспортному стані, так і в робочому, що покращує її маневровість та забезпечує можливість ви 7 56105 8 користання установки на обмежених за площею рів установки з урахуванням її призначення, підділянках та ділянках з утрудненим заїздом, а тавищення надійності установки, оптимізації процесу кож при наявності на ділянці або подвір'ї повітрябуріння, покращення керованості ним та підвиних електроліній, дерев з великими кронами тощо. щення його продуктивності. При цьому під'єднання нижньої частини щогли за Суть корисної моделі пояснюється кресленнядопомогою троса до лебідки зі стрічковим тормоми, де зображені: зом при запропонованому розташуванні цієї лебідна Фіг.1 - загальний вигляд установки, вид з ки полегшує і прискорює піднімання та опускання боку (деякі вузли переднього і всі вузли заднього щогли на місці проведення робіт. До того ж вивільпланів умовно, для спрощення креслення, не понюється ручна лебідка установки (яку у найближказані); чому аналозі використовують для підніманняна Фіг.2 - те ж саме, вид зверху (щитки над коопускання щогли), що дає можливість застосувати лесами і бак для пального умовно не показані); її для регульованої подачі інструмента в процесі на Фіг.3 - розріз А-А на Фіг.1 у збільшеному буріння (з різними швидкостями і зусиллями в замасштабі; лежності від особливостей породи по вертикалі). В на Фіг.4 - вид по стрілці Б на рис. 1 у збільшерезультаті покращується керованість процесом ному масштабі. буріння, зменшується зужиття долота, підвищуУстановка складається з ходової частини у виється продуктивність буріння. гляді одноосьового причепа з рамою або платфоЗастосування у запропонованій корисній мормою (в подальшому платформа) і розміщеного на делі лебідки зі стрічковим тормозом з двома окреньому бурильного, приводного і допоміжного обмо керованими співвісними барабанами з відповіладнання. дними тросами забезпечує можливість На платформі 1 причепа (див. Фіг.1) по поздовикористання її з мінімальним переналагодженням вжній її осі в порядку розташування справа наліво для виконання різних операцій, що також підвищує змонтовані щогла 2 з обертачем 3 і гідромотором продуктивність праці. 4, відкидний ротор 5, ручна лебідка 6 (її барабан Оснащення установки, згідно з корисною морозташований на краю платформи збоку від щогделлю, роздавальною коробкою, розташованою ли), двобарабанна лебідка 7 з відповідними стрічпосередині між коробкою передач і щоглою, з ковими тормозами 8, роздаточна коробка 9, коробдвома роздавальними валами, один з яких кінемака передач 10, приводний двигун 11 з генератором тично зв'язаний з промивальним насосом, а другий і маслонасосом (останні умовно не показані), бак - з лебідкою зі стрічковим тормозом, забезпечує для пального 12, опорна підставка 13 для щогли у можливість незалежного ситуативного керування її транспортному (горизонтальному) положенні. зазначеними механізмами, тобто з урахуванням Щогла 2 виконана в цілому трикутною у попетої чи іншої потреби. При цьому виконання валів речному перерізі (див. Фіг.2), тобто має три штанміж коробкою передач і роздавальною коробкою ги, зв'язані між собою перемичками (ребрами), які та між роздавальною коробкою і ротором карданутворюють рівнобічний трикутник. Обертач 3 і відними спрощує кінематичне з'єднання зазначених кидний ротор 5 розташовані співвісно між двома механізмів, оскільки не вимагає їх точної співвіспередніми штангами щогли в площині, що прохоності. Оснащення лебідки зі стрічковим тормозом дить через ці штанги. Для можливості такого розпризматичною підставкою дає можливість оптиматашування перемички 14 між передніми штангами льно розташувати цю лебідку з урахуванням її виконані увігнутими з боку розміщення і пересупризначення, забезпечує компактність розміщення вання обертача, а самі штанги в зазначеній плота зручність в технічному обслуговуванні цілої грущині мають обернені один до другого паралельні пи механізмів (саме лебідки, роздавальної коробнапрямні елементи (див. Фіг.3). ки, карданних валів, муфт). Змонтована щогла на платформі 1 за допомоВиконання ходової частини у вигляді одноогою підпорок 15 і 16, приварених до передніх сьового причепа (завдяки зменшенню масоштанг і з'єднаних шарнірно з вушками 17 на двох габаритних параметрів щогли і установки в цілому) вертикальних стойках 18, встановлених на платтакож суттєво покращує мобільність і маневровість формі за щоглою навпроти її передніх штанг. В установки, як при перевезенні її до місця проверобочому положенні щогла спирається передніми дення робіт, так і при розташуванні її на визначештангами на платформу, де їх фіксують (наприній ділянці. При цьому розміщення приводного клад за допомогою штирів). Задня, дещо укорочедвигуна з баком для пального на рамі або платна, штанга щогли має в нижній частині скобу 19 формі у задній частині причепа за колісною віссю для під'єднання її за допомогою троса 20 з крюком його, щогли у робочому стані з обертачем і каретна кінці до одного з барабанів лебідки 7. Другий кою та ротора - у передній частині причепа, а острос 21 цієї лебідки перекинуто через крон-блок 22 новних передаточних механізмів, промивального і за допомогою крюка 23 під'єднано до скоби на насоса та лебідки зі стрічковим тормозом - посекорпусі обертача 3. редині причепа дає можливість оптимально збаКронблок 22 виконаний з двома напрямними лансувати зазначене обладнання вздовж причепа колесами для тросів, розташованими на одному над одноосьовою ходовою парою, що додатково валику симетрично відносно поздовжньої осі плапокращує маневровість установки. тформи (див. Фіг.2) з можливістю незалежного Таким чином, запропоновані удосконалення обертання. установки, кожне зокрема і, особливо, у своїй суОбертач 3 має співвісну з ним каретку 24 у викупності, забезпечують вирішення поставлених гляді кільця (див. Фіг.3), оснащеного одною парою задач щодо зменшення масо-габаритних параметвушок з роликами 25, які розташовані діаметраль 9 56105 10 но протилежно на бічних поверхнях каретки з морозчину з перемішувачем і його приводом тощо. жливістю взаємодії з напрямними елементами на Обертач перед опусканням щогли у транспортне передніх штангах щогли. положення переміщають по напрямних вниз, де Відкидний ротор 5 встановлений на платформі його фіксують з боку увігнутих перемичок щогли за шарнірно з можливістю відведення його вбік та допомогою опорних підкладок і закріпляють хомуфіксації і закріплення в робочому положенні. тами. Щоглу у транспортному положенні закріпляРучна лебідка 6 оснащена двома блоками з ють на підставці 13. напрямними роликами для її троса 26, з яких один Бурильні роботи на запропонованій установці блок 27 закріплено на платформі навпроти цієї виконують таким чином. лебідки або збоку від ротора, а другий 28 - на щогРозмістивши установку на визначеній для булі над ротором. Трос 26 цієї лебідки під'єднаний до ріння ділянці, під колеса причепа з двох боків підкобертача 3 знизу через демпфер 29, виконаний у ладають фіксуючі колодки (башмаки) і за допомовигляді пружини розтягу, розташованої між кінцем гою опор 36 виставляють платформу 1 причепа троса і обертачем. Блок 28 змонтовано на горизогоризонтально. Після цього щоглу за допомогою нтальній планці, закріпленій на передніх штангах троса 20 лебідки 7 переводять у вертикальне (рощогли з можливістю шарнірного відведення її вбік боче) положення, в якому фіксують штирями пе(при встановленні, нарощуванні або демонтажі редні штанги її на платформі 1. За тим розфіксобурильного інструмента) і фіксації в робочому повують обертач 3 і переміщають його на потрібну ложенні цього блока. висоту, попускаючи водночас трос 26 ручної лебіЛебідка 7 розміщена за межами проекції щогдки 6. Від'єднують трос 20 від скоби 19 і, перекили у вертикальному (робочому) її положенні на нувши його через друге, вільне, колесо кронблока горизонтальну площину приблизно посередині між 22, підтягують за крюк до нижньої частини щогли, коробкою передач 10 і ротором 5. Змонтована ця де тимчасово закріпляють над ротором 5. лебідка на призматичній підставці 30 з кутників Поряд з установкою розміщають бак для глиабо труб, розташованій впритул до роздавальної нистого розчину з перемішувачем і його приводом, коробки 9. При цьому висота підставки приблизно який підключають до генератора двигуна 11. В бак, дорівнює висоті роздавальної коробки, що дає наповнений розчином, опускають всмоктуючий можливість закріпити стрічкові тормози 8 барабашланг з фільтром на кінці. нів лебідки на кришці роздавальної коробки 9 (для Відключивши за допомогою муфт всі механізполегшення їх заміни, налагоджування лебідки ми установки, запускають приводний двигун і постощо). Барабани лебідки встановлені співвісно з лідовно, один за другим, вмикаючи і вимикаючи можливістю незалежного приведення їх в дію мевідповідні муфти на валах, приводять в рух той чи ханічними засобами та вручну за допомогою корінший механізм, перевіряючи їх роботу на холосби. тому ходу. По завершенні перевірки всі механізми Ротор 5 з'єднаний кінематично з роздавальзнову відключають, але двигун залишають праною коробкою 9 карданним валом 31, а роздавацюючим. льна коробка з коробкою передач 10 - карданним Після описаного підготовчого етапу подальші валом 32. Між коробкою передач і приводним двиоперації, пов'язані з використанням того чи іншого гуном 11 змонтована муфта зчеплення 33. інструмента і саме бурінням, виконують в такій Знизу платформа 1 має співвісний з обертапослідовності. чем відкидний кондуктор 34, який в робочому поУ верхній, різьбовий, кінець ведучої (квадратложенні утримується підпружиненим фіксатором ної у поперечному перерізі) штанги загвинчують заскочкою 35. перехідник, який має зверху римболт або кільце. Установка має три регулюємі по висоті висувні Перехідник, використовуючи римболт (кільце), або відкидні опори 36; дві з них розташовані в пез'єднують з крюком на кінці троса 20 лебідки 7. редній частині причепа і одна - в задній. ПриводУвімкнувши відповідний барабан цієї лебідки або ний двигун 11 захищено від атмосферних опадів обертаючи його вручну корбою, піднімають ведучу дашком 37, встановленим на каркасі 38 з кутників. штангу на таку висоту, щоби її нижній кінець зрівКрім описаного вище, на платформі 1 за коронявся з верхньою частиною ротора 5. Попускаючи бкою передач 10 розміщено промивальний (буротрос 20, заводять нижній кінець ведучої штанги у вий) насос 39 (див. Фіг.2), з'єднаний ланцюговою квадратний отвір по осі ротора і переміщають її на передачею 40 з роздавальною коробкою 9. З друтаку довжину, щоби кінець штанги виступав з-під гого боку платформи 1 змонтовано конічну 41 і платформи на 30-40см. В цьому положенні штангу ланцюгову 42 передачі, які кінематично зв'язують фіксують за допомогою скоби (хомута), яку закріпроздавальну коробку з лебідкою 7. ляють на ній впритул до ротора зверху. На нижВали роздавальної коробки 9, лебідки 7 та каньому кінці штанги закріпляють долото. Після цьорданний вал 31 оснащені муфтами з важелями і го від'єднують трос 20 від ведучої штанги, відповідними рукоятками для незалежного ситуавикручують згаданий вище перехідник і, попускаютивного вмикання і вимикання приводного вала чи трос 21 лебідки 7 та провертаючи вручну ротор, ротора 5, промивального насоса 39 і одного або нагвинчують штангу на вал обертача. Знімають другого барабанів лебідки 7. скобу, на якій штанга трималася і, задіявши ротор Установку транспортують до місця проведення через коробку передач 10 та роздавальну коробку бурильних робіт вантажною автомашиною серед9, розпочинають буріння. Обертач підчас буріння нього класу (типу УАЗ, ГАЗель і т.п.). На ній же за допомогою ротора не включають. Він виконує везуть бурильний інструмент (ведучу штангу, буфункції обважнювача і вертлюга та через нього рильні труби, долота тощо), бак для глинистого подають в штангу від промивального насоса 39 11 56105 12 глинистий розчин. При необхідності і можливості (в ючи обертач. Для цього ведучу штангу за допомозалежності від особливостей породи) прискорити гою обертача (при відключеному роторі) виводять буріння або з метою збільшення зусилля подачі із свердловини і під платформою від'єднують від інструмента використовують ручну лебідку 6 з деостанньої бурильної труби, яку перед тим фіксумпфером 29 на кінці троса 26. ють. Далі ведучу штангу виводять із ротора, розКоли обертач в процесі буріння дійде до ротофіксовують ротор і відводять його убік, ведучу ра, то останній не зупиняють, а обертач з ведучою штангу від'єднують від обертача і замість неї приштангою піднімають тросом 21 у вихідне перед єднують до нього чергову бурильну трубу, яку, бурінням положення, задіявши для цього відповідпопускаючи трос 21, загвинчують у попередню ний барабан лебідки 7. Після цього ротор відклютрубу. При цьому чергову трубу заводять у відкидчають, ведучу штангу фіксують скобою (хомутом) ний кондуктор 34, встановлений під платформою в на роторі, від'єднують від неї долото та, переміробоче положення для запобігання уводу інструщаючи далі обертач лебідкою 7, виводять штангу мента від вертикалі. В подальшому, після відвеіз ротора повністю і відхиляють її убік, до одної із дення вбік ротора і заміни ведучої штанги на бупередніх штанг щогли, не від'єднуючи від обертарильну трубу, нарощування труб здійснюють над ча, для чого останній злегка перекошують на наплатформою, що суттєво полегшує виконання цих прямних елементах щогли у площині, що прохооперацій. дить через ці напрямні елементи. Таке переналагодження установки є нескладНижній кінець ведучої штанги тимчасово заним і не забирає багато часу, а тому дає можликріпляють на щоглі. Далі за допомогою троса 20 з вість оперативно продовжити буріння без будьвикористанням різьбового перехідника з римболяких ускладнень. Водночас це дозволяє, не притом або кільцем піднімають уверх бурильну трубу, пиняючи основної роботи, зайнятись усуненням пропускають її через ротор, фіксують на роторі неполадки з ротором, який після цього за необхідхомутом, закріпляють на ній долото, розфіксовуністю може бути задіяний знову або залишався би ють і опускають у свердловину. Верхній кінець в резерві на випадок непередбачених ситуацій. бурильної труби, що виступає над ротором, знову Таким чином, оснащення роторної бурильної фіксують хомутом, викручують з нього перехідник, установки обертачем з гідромотором, під'єднаним від'єднують нижній кінець ведучої штанги від щогдо маслонасоса приводного двигуна, суттєво розли та, сумістивши його з кінцем бурильної труби, ширює технологічні можливості її, значно підвищує загвинчують штангу в трубу, провертаючи для цьонадійність установки, полегшує нарощування буго її з обертачем вручну. Після цього, попускаючи рильних труб та їх демонтаж по завершенні бурінтрос 21 з крюком 23 на його кінці, заводять нижній ня, скорочує час непродуктивного простоювання кінець ведучої штанги у ротор та, увімкнувши установки при виникненні неполадок. останній, продовжують буріння. Надалі описані Запропонована бурильна установка має набаоперації з ведучою штангою і бурильними трубами гато менші масо-габаритні параметри у порівнянні повторюють при нарощуванні останніх. Якщо при з аналогічними установками і вибраним з них процьому виникає необхідність витягувати ведучу тотипом. Маса її становить від 1,3 до 1,5т. (в заштангу з бурильними трубами із свердловини з їх лежності від застосованого приводного двигуна і провертанням, то для цього використовують ротор використання рами або платформи для розміщенабо (при відключеному роторі) обертач, який приня бурильного обладнання). Довжина установки у водять в рух гідромотором 4, подаючи в нього матранспортному стані не більше 5м. З урахуванням сло від маслонасоса двигуна 11. високої мобільності і маневровості установку доціПо завершені буріння (за допомогою ротора) льно використовувати не тільки за основним приздемонтаж бурильних труб здійснюють переважно з наченням (бурінням на воду для господарськовикористанням обертача (при відключеному ротопобутових потреб), але й для структурнорі), оскільки це суттєво прискорює процес демонпошукового буріння, особливо на пересіченій містажу і полегшує роботу, особливо якщо демонтаж цевості із складним під'їздом до тої чи іншої ділянпроводять за необхідністю з провертанням інструки. мента. Для цього ведучу штангу від'єднують від Джерела інформації: обертача, коли її витягнуто з ротора, і далі, вико1. Авруцкий А.Л. Справочник мастера колонристовуючи тільки обертач, витягують та поступокового бурения. ГНТИ литературы по горному дево, одну за другою, від'єднують всі бурильні труби. лу. М., 1960, стр. 57, табл. 20, 21. Якщо ротор або якийсь з його передаточних 2. Казьмин В.С. Передвижные установки для механізмів вийшли з ладу, то буріння не припинябурения скважин. Гостоптехиздат. М., 1979, стр. 3ють, щоби не сталося прихвачування інструмента 5, 45-47. у свердловині, а продовжують його, використову 13 56105 14 15 Комп’ютерна верстка А. Крижанівський 56105 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
