Установка бурильна гідравлічна анкерного кріплення

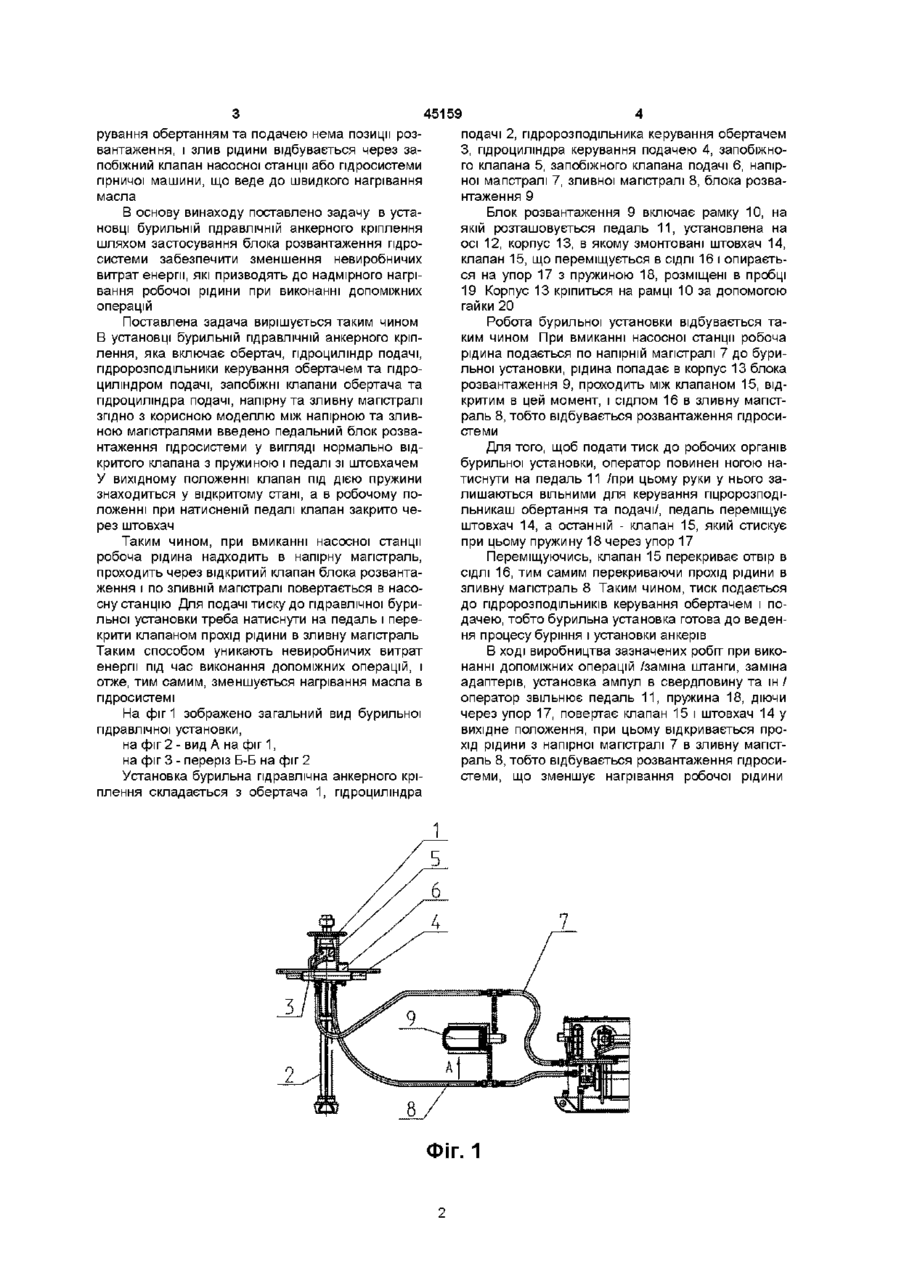

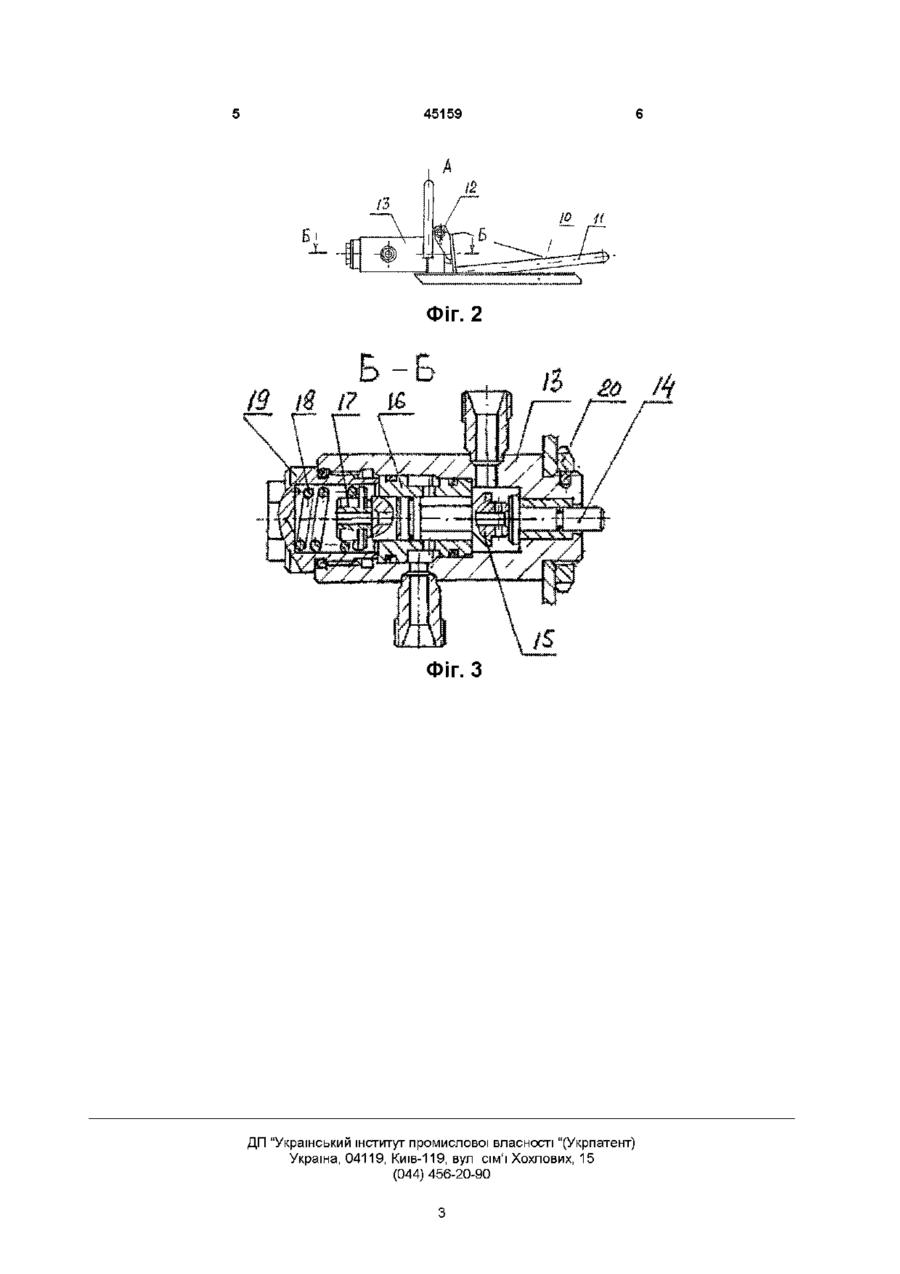

1 Установка бурильна гідравлічна анкерного кріплення, яка включає обертач, гідроциліндр по дачі, пдророзподільники керування обертачем та гідроциліндром подачі, запобіжні клапани обертача та гідроциліндра подачі, напірну та зливну магістралі, яка відрізняється тим, що вона виконана з блоком розвантаження гідросистеми у вигляді нормально відкритого клапана, установленного між напірною та зливною магістралями 2 Установка за п 1, яка відрізняється тим, що блок розвантаження виконано педальним у вигляді клапана з пружиною і педалі зі штовхачем, причому у вихідному положенні пружина утримує клапан відкритим, а в робочому положенні клапан закрито педаллю через штовхач Винахід стосується гірничої промисловості, зокрема, гідравлічних установок та станків, призначених для буріння шпурів під болти анкерного кріплення, а також для буріння шпурів різного призначення - для підвішування кабелів, трубопроводів, монорейкових доріг, вентиляційних труб тощо Є гідравлічні станки та установки СВА-2, УБГ Удив Проспекти АТВТ "Агрегатний завод", Росія, Калузька обл , м Людіново, ХА 16/500 фірми Schmidt-Kranz & Co Gmbh, Німеччина/, які включають обертач, телескопічний гідроциліндр подачі, рукоятку керування з пдророзподільниками керування обертачем та гідроциліндром подачі, запобіжні клапани обертача та подачі, магістральні рукава для підведення та відведення робочої рідини Привод станка або установок здійснюється від індивідуальної насосної станції або від гідросистеми гірничої машини, яка є у вибої, через магістральні рукава Недоліком зазначених станків та установок є швидке нагрівання масла в їхніх гідросистемах, що призводить до втрати їхньої працездатності Причин, з яких відбувається швидке нагрівання масла, багато це й переріз магістральних рукавів, і відстань від насосної станції до станка або установки /довжина рукавів/, і об'єм масла в маслобаку і переріз отворів та канавок в пдророзподільниках керування тощо Для боротьби з нагріванням масла застосову ються різні способи це збільшення перерізу магістральних рукавів, зменшення їхньої довжини /скорочення відстані між станками та насосною станцією/, установка холодильників в маслобаку насосної станції Найбільш близькою до корисної моделі за технічною суттю і результатом, що досягається, є установка бурильна гідравлічна УБГ Відома бурильна установка складається з обертача, телескопічного гідроциліндра подачі, рукоятки керування, на якій розташовані пдророзподільники керування обертанням та поцачею, запобіжних клапанів обертача та подачі, і магістральних рукавів для підведення та відведення робочої рідини Основним недоліком бурильної установки є швидке нагрівання масла в гідросистемі Причини нагрівання, зазначені вище, повністю присутні ВІДОМІЙ бурильній установці, крім того, ще однією з причин нагрівання є відсутність в пдророзпоцільниках керування обертанням та подачею позиції розвантаження гідросистеми В процесі буріння шпурів і установки анкерів більший процент часу займають ДОПОМІЖНІ операції, а саме, заміна штанги, заміна адаптерів, установка ампул в свердловину, при яких бурильна установка залишається функціонально не задіяною, а гідросистема в ці моменти працює з повним навантаженням, тому що в пдророз подільниках ке ю ю 45159 подачі 2, пдророзподільника керування обертачем З, гідроциліндра керування подачею 4, запобіжного клапана 5, запобіжного клапана подачі 6, напірної мапстралі 7, зливної магістралі 8, блока розвантаження 9 Блок розвантаження 9 включає рамку 10, на якій розташовується педаль 11, установлена на осі 12, корпус 13, в якому змонтовані штовхач 14, клапан 15, що переміщується в СІДЛІ 16 і опирається на упор 17 з пружиною 18, розміщені в пробці 19 Корпус 13 кріпиться на рамці 10 за допомогою гайки 20 Робота бурильної установки відбувається таким чином При вмиканні насосної станції робоча рідина подається по напірній магістралі 7 до бурильної установки, рідина попадає в корпус 13 блока розвантаження 9, проходить між клапаном 15, відкритим в цей момент, і сідлом 16 в зливну магістраль 8, тобто відбувається розвантаження гідросистеми Для того, щоб подати тиск до робочих органів бурильної установки, оператор повинен ногою натиснути на педаль 11 /при цьому руки у нього залишаються вільними для керування пцророзподільникаш обертання та подачі/, педаль переміщує штовхач 14, а останній - клапан 15, який стискує при цьому пружину 18 через упор 17 Таким чином, при вмиканні насосної станції робоча рідина надходить в напірну магістраль, Переміщуючись, клапан 15 перекриває отвір в проходить через відкритий клапан блока розвантаСІДЛІ 16, тим самим перекриваючи прохід рідини в ження і по зливній магістралі повертається в насозливну магістраль 8 Таким чином, тиск подається сну станцію Для подачі тиску до гідравлічної буридо гідророзПОДІЛЬНИКІВ керування обертачем і польної установки треба натиснути на педаль і передачею, тобто бурильна установка готова до веденкрити клапаном прохід рідини в зливну магістраль ня процесу буріння і установки анкерів Таким способом уникають невиробничих витрат В ході виробництва зазначених робіт при викоенергії під час виконання допоміжних операцій, і нанні допоміжних операцій /заміна штанги, заміна отже, тим самим, зменшується нагрівання масла в адаптерів, установка ампул в свердловину та ш / гідросистемі оператор звільнює педаль 11, пружина 18, діючи через упор 17, повертає клапан 15 і штовхач 14 у На фіг 1 зображено загальний вид бурильної вихідне положення, при цьому відкривається прогідравлічної установки, хід рідини з напірної магістралі 7 в зливну магістна фіг 2 - вид А на фіг 1, раль 8, тобто відбувається розвантаження гідросина фіг 3 - переріз Б-Б на фіг 2 стеми, що зменшує нагрівання робочої рідини Установка бурильна гідравлічна анкерного кріплення складається з обертача 1, гідроциліндра рування обертанням та подачею нема позиції розвантаження, і злив рідини відбувається через запобіжний клапан насосної станції або гідросистеми гірничої машини, що веде до швидкого нагрівання масла В основу винаходу поставлено задачу в установці бурильній гідравлічній анкерного кріплення шляхом застосування блока розвантаження гідросистеми забезпечити зменшення невиробничих витрат енергії, які призводять до надмірного нагрівання робочої рідини при виконанні допоміжних операцій Поставлена задача вирішується таким чином В установці бурильній гідравлічній анкерного кріплення, яка включає обертач, гідроциліндр подачі, пдророзподільники керування обертачем та гідроциліндром подачі, запобіжні клапани обертача та гідроциліндра подачі, напірну та зливну магістралі згідно з корисною моделлю між напірною та зливною магістралями введено педальний блок розвантаження гідросистеми у вигляді нормально відкритого клапана з пружиною і педалі зі штовхачем У вихідному положенні клапан під дією пружини знаходиться у відкритому стані, а в робочому положенні при натисненій педалі клапан закрито через штовхач ФІГ. 1 45159 Фіг. 2 Фіг. З ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
