Спосіб одержання і відтворення або демонстрації цифрових або аналогових; відібраних або безперервних аудіо- і/або відеозаписів

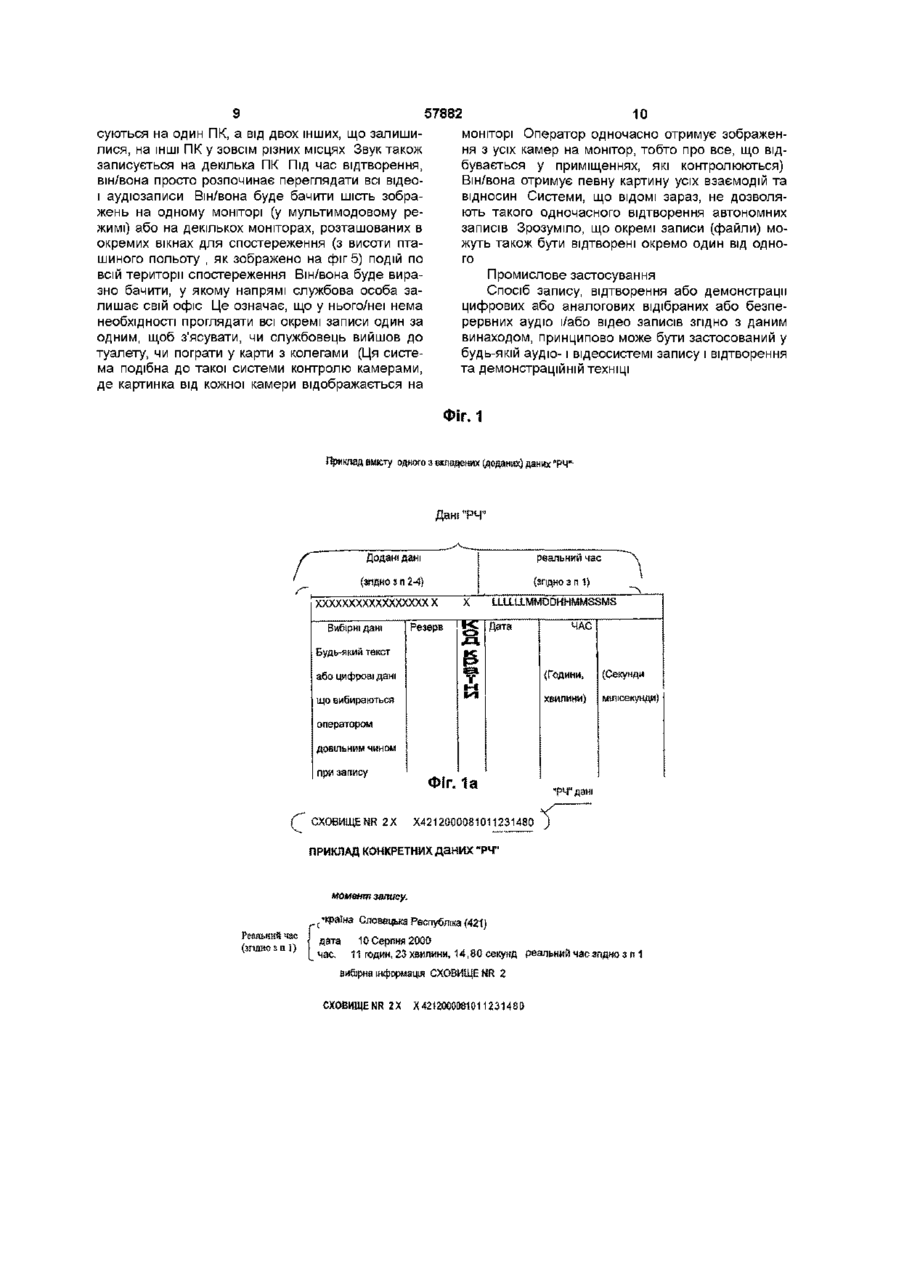

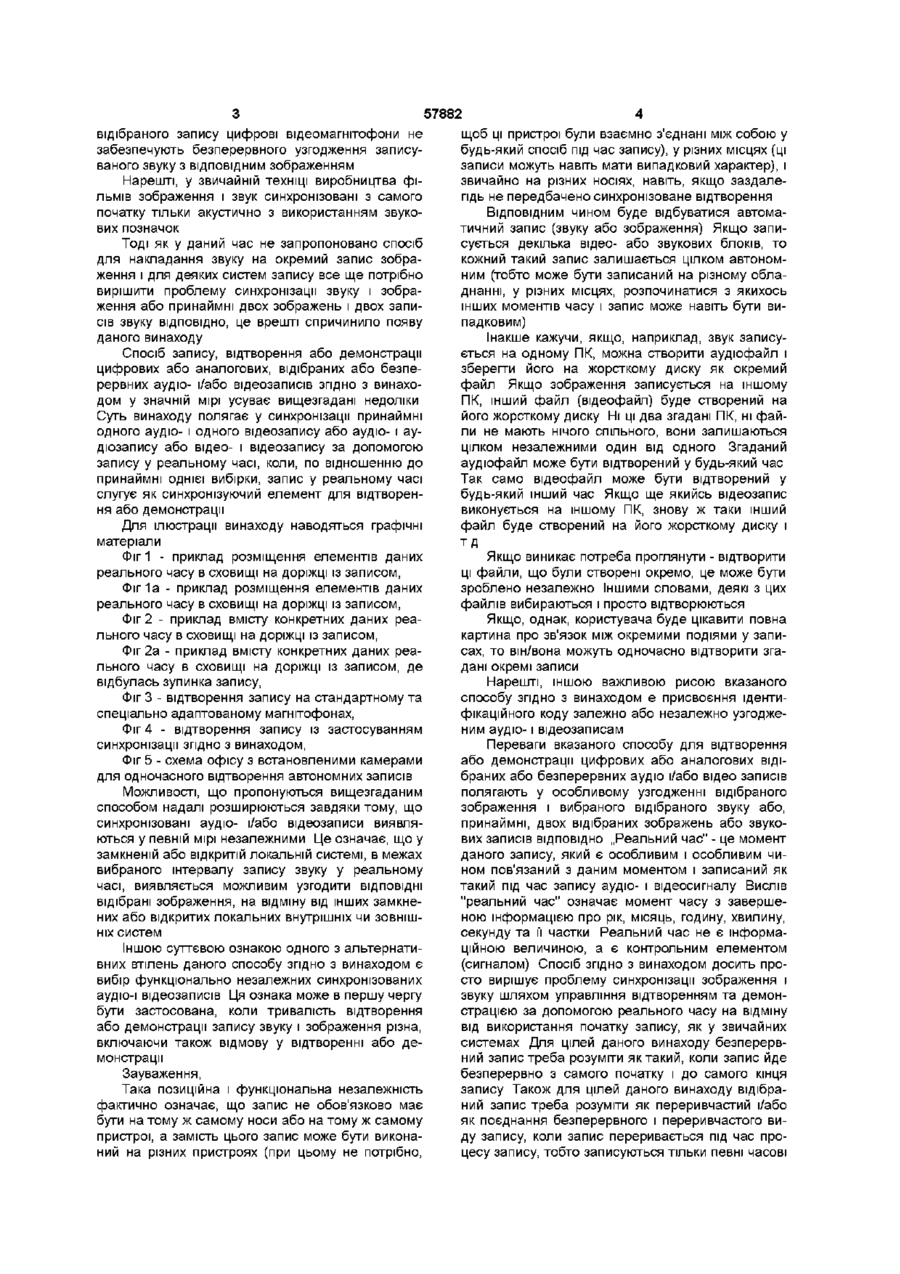

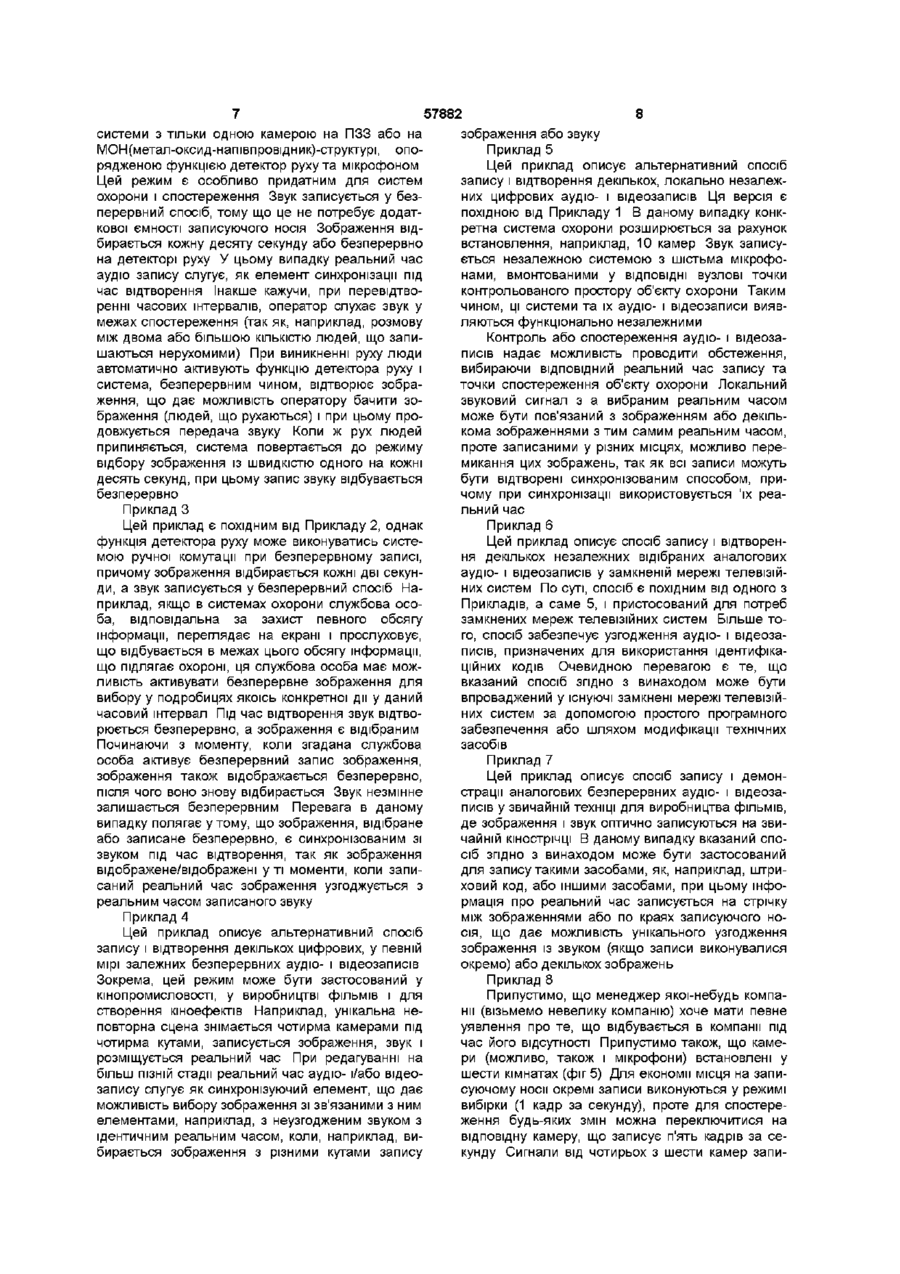

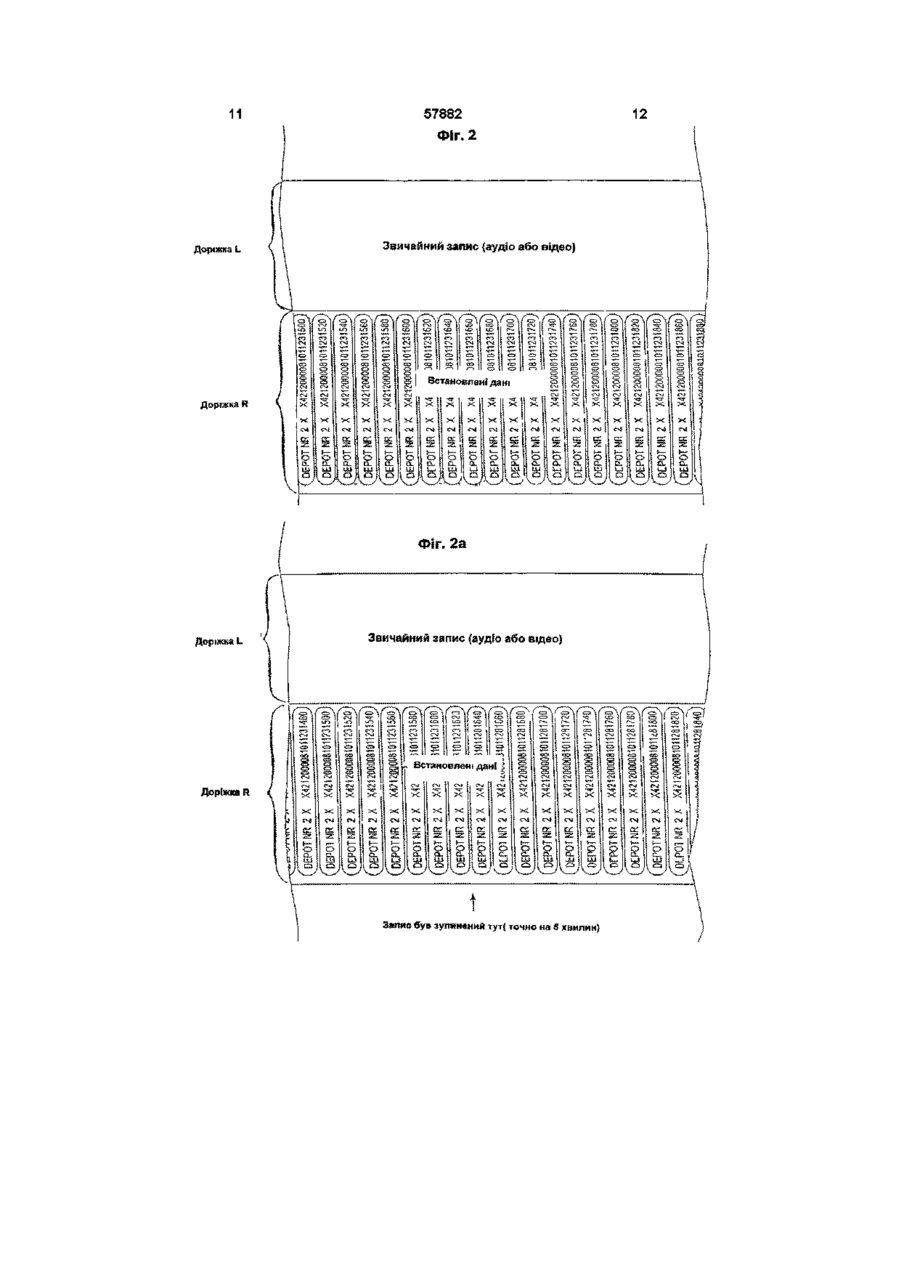

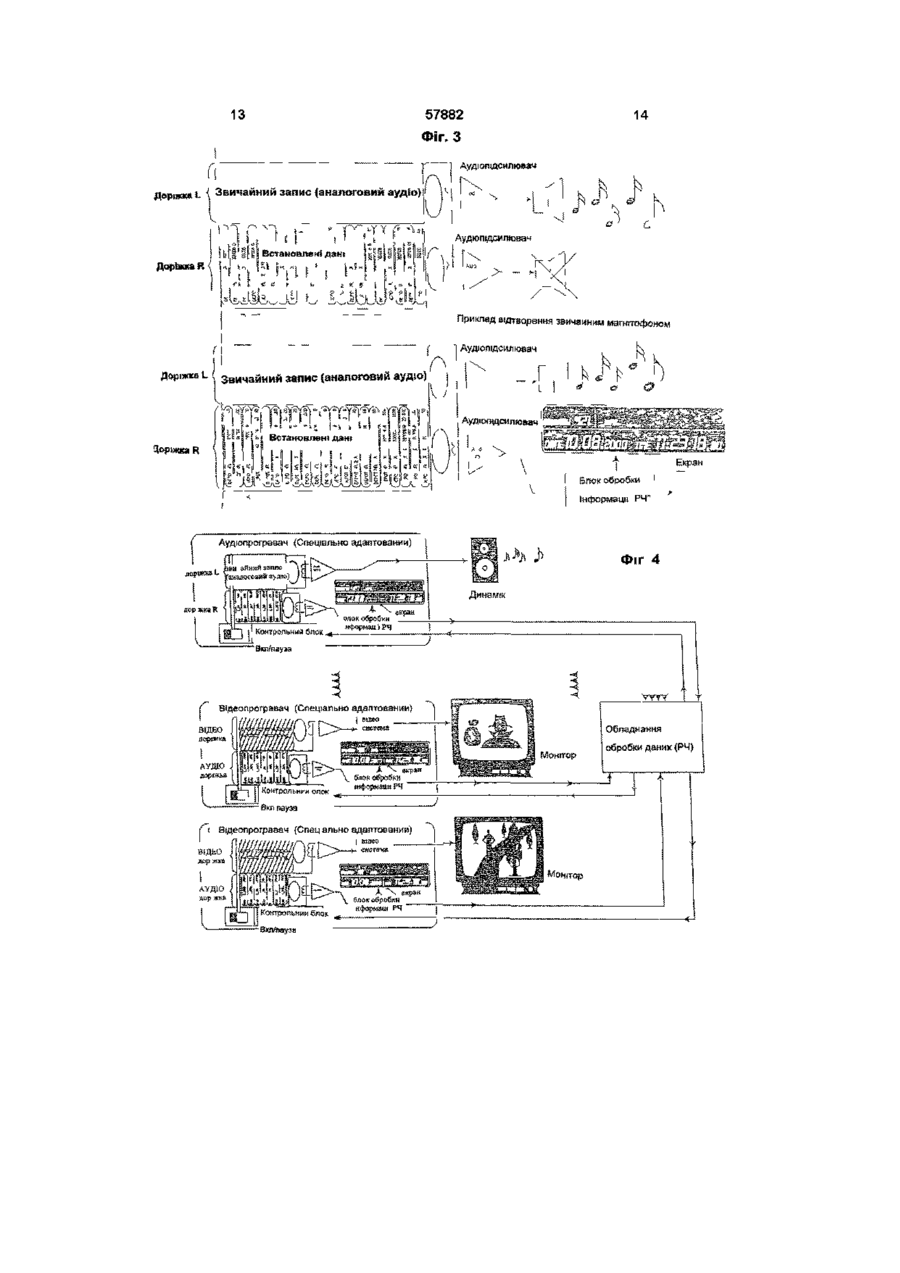

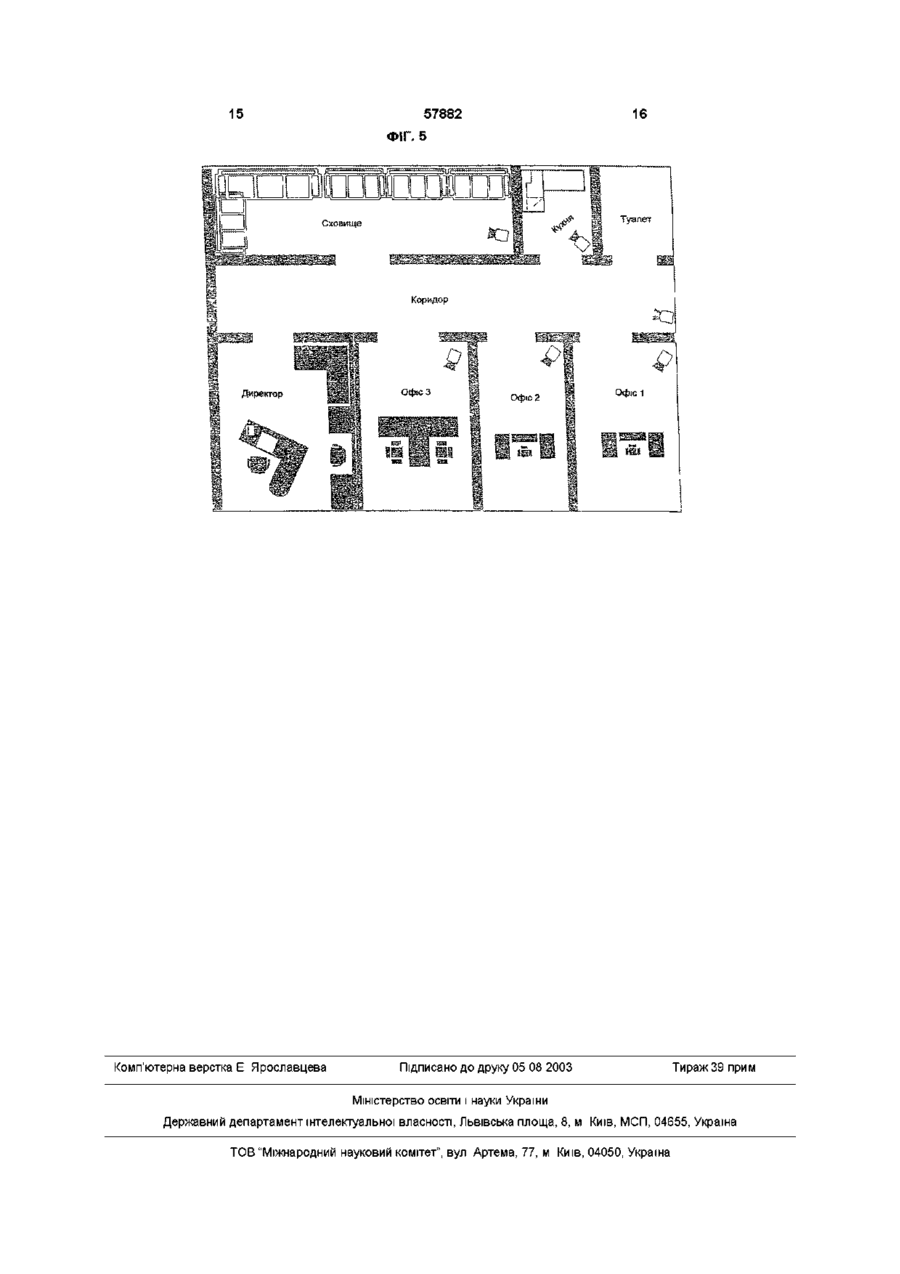

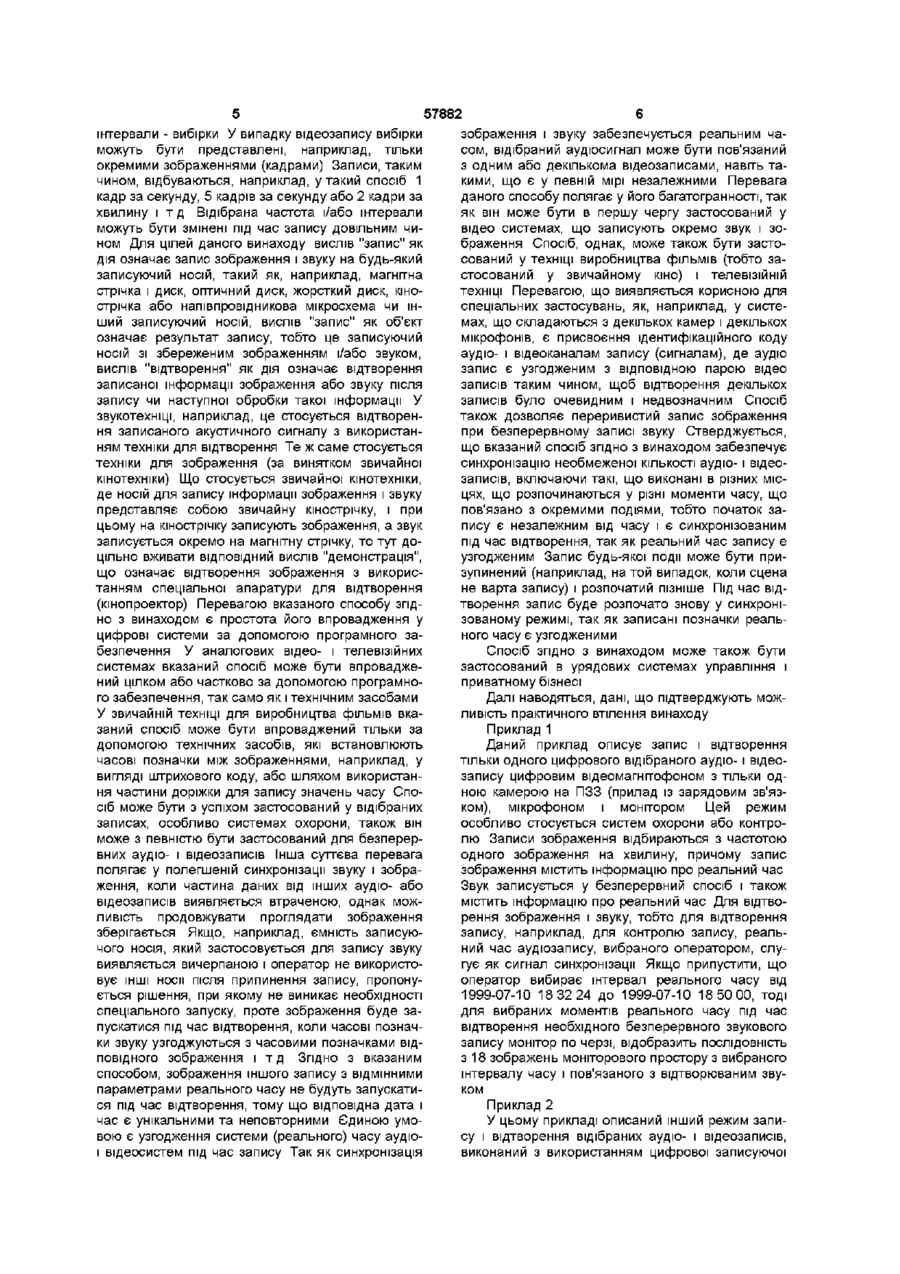

1 Спосіб одержання і відтворення або демонстрації цифрових або аналогових, відібраних або безперервних аудю- і/або відеозаписів, який відрізняється тим, що елементи даних реального часу вставляються в незалежні один від одного аудю і/або записи в процесі здійснення запису, вставлені елементи даних реального часу аналізуються під час відтворення записів, при цьому вказані елементи даних реального часу вказаних аудю- і/або відеозаписів порівнюються і вказані аудю- і/або відеозаписи синхронно відтворюються як функція вказаних елементів да Винахід стосується запису, відтворення, або демонстрації цифрових або аналогових, відібраних або безперервних аудю- і/або відеозаписів і характеризується особливим узгодженням звуку з записом зображення або принаймні двох записів звуку або двох записів зображення ВІДПОВІДНО Винахід може бути застосований у виробництві фільмів, системах охорони, комерційній, професійній техніці і техніці замкнених телевізійних мереж а, в першу чергу, у відеотехніці Таким чином, винахід, головним чином, стосується запису і відтворення або демонстрації у аудю-1 відеотехніці У даний час аналогові відеомагнітофони використовуються досить обмежено у спеціальних системах охорони або системах контролю для запису зображення і звуку на безперервний носій При цьому відбувається автоматичне узгодження відібраного зображення з ВІДПОВІДНИМ відібраним зву них реального часу, причому вказані елементи даних реального часу містять інформацію про місце і час запису 2 Спосіб за п 1, який відрізняється тим, що вказана інформація, що стосується часу запису, містить дані про рік, місяць, день, годину, хвилину, секунду та мілісекунду 3 Спосіб за п 1, який відрізняється тим, що вказана інформація, що стосується місця запису, містить дані про код країни 4 Спосіб за п 1, який відрізняється тим, що вказані елементи даних реального часу містять розширену частину, яка може бути модифікована оператором 5 Спосіб за п 1, який відрізняється тим, що синхронізація вказаних аудю- і/або відеозаписів не залежить від місця проведення запису 6 Спосіб за п 1, який відрізняється тим, що синхронізація вказаних аудю- і/або відеозаписів не залежить від пристрою, яким здійснюють запис 7 Спосіб за п 1, який відрізняється тим, що синхронізація вказаних аудю- і/або відеозаписів не залежить від середовища, в якому здійснюють запис ком Аналогові відеомагнітофони у режимі відібраного запису записують тільки інформацію щодо зображення Проблема запису звуку, пов'язаного з відібраним зображенням, залишається невирішеною Тому звук залишається або не записаним зовсім, або записується окремо і виявляється не синхронізованим з ВІДПОВІДНИМ записом зображення Цифрові відеомагнітофони успішно застосовуються у професійній техніці для виробництва фільмів, так само, як і у системах охорони та інших системах контролю Цифрові відеомагнітофони записують зображення тільки у режимі безперервного запису разом зі звуком Звук і зображення в типовому випадку записуються на такий самий записуючий носій, як і жорсткий диск При цьому зображення і звук синхронізовані, що головним чином стосується початку запису Однак, у режимі О 00 00 ю 57882 відібраного запису цифрові відеомагнітофони не забезпечують безперервного узгодження записуваного звуку з ВІДПОВІДНИМ зображенням Нарешті, у звичайній техніці виробництва фільмів зображення і звук синхронізовані з самого початку тільки акустично з використанням звукових позначок Тоді ЯК у даний час не запропоновано спосіб для накладання звуку на окремий запис зображення і для деяких систем запису все ще потрібно вирішити проблему синхронізації звуку і зображення або принаймні двох зображень і двох записів звуку ВІДПОВІДНО, це врешті спричинило появу даного винаходу Спосіб запису, відтворення або демонстрації цифрових або аналогових, відібраних або безперервних аудю- і/або відеозаписів згідно з винаходом у значній мірі усуває вищезгадані недоліки Суть винаходу полягає у синхронізації принаймні одного аудю- і одного відеозапису або аудю- і аудюзапису або відео- і відеозапису за допомогою запису у реальному часі, коли, по відношенню до принаймні однієї вибірки, запис у реальному часі слугує як синхронізуючий елемент для відтворення або демонстрації Для ілюстрації винаходу наводяться графічні матеріали Фіг 1 - приклад розміщення елементів даних реального часу в сховищі на доріжці із записом, Фіг 1а - приклад розміщення елементів даних реального часу в сховищі на доріжці із записом, Фіг 2 - приклад вмісту конкретних даних реального часу в сховищі на доріжці із записом, Фіг 2а - приклад вмісту конкретних даних реального часу в сховищі на доріжці із записом, де відбулась зупинка запису, Фіг 3 - відтворення запису на стандартному та спеціально адаптованому магнітофонах, Фіг 4 - відтворення запису із застосуванням синхронізації згідно з винаходом, Фіг 5 - схема офісу з встановленими камерами для одночасного відтворення автономних записів Можливості, ЩО пропонуються вищезгаданим способом надалі розширюються завдяки тому, що синхронізовані аудю- і/або відеозаписи виявляються у певній мірі незалежними Це означає, що у замкненій або відкритій локальній системі, в межах вибраного інтервалу запису звуку у реальному часі, виявляється можливим узгодити ВІДПОВІДНІ відібрані зображення, на відміну від інших замкнених або відкритих локальних внутрішніх чи ЗОВНІШНІХ систем Іншою суттєвою ознакою одного з альтернативних втілень даного способу згідно з винаходом є вибір функціонально незалежних синхронізованих аудю-і відеозаписів Ця ознака може в першу чергу бути застосована, коли тривалість відтворення або демонстрації запису звуку і зображення різна, включаючи також відмову у відтворенні або демонстрації Зауваження, Така позиційна і функціональна незалежність фактично означає, що запис не обов'язково має бути на тому ж самому носи або на тому ж самому пристрої, а замість цього запис може бути виконаний на різних пристроях (при цьому не потрібно, щоб ці пристрої були взаємно з'єднані між собою у будь-який спосіб під час запису), у різних місцях (ці записи можуть навіть мати випадковий характер), і звичайно на різних носіях, навіть, якщо заздалегідь не передбачено синхронізоване відтворення ВІДПОВІДНИМ ЧИНОМ буде відбуватися автоматичний запис (звуку або зображення) Якщо записується декілька відео- або звукових блоків, то кожний такий запис залишається цілком автономним (тобто може бути записаний на різному обладнанні, у різних місцях, розпочинатися з якихось інших моментів часу і запис може навіть бути випадковим) Інакше кажучи, якщо, наприклад, звук записується на одному ПК, можна створити аудіофайл і зберегти його на жорсткому диску як окремий файл Якщо зображення записується на іншому ПК, інший файл (відеофайл) буде створений на його жорсткому диску Ні ЦІ два згадані ПК, ні файли не мають нічого спільного, вони залишаються цілком незалежними один від одного Згаданий аудіофайл може бути відтворений у будь-який час Так само відеофайл може бути відтворений у будь-який інший час Якщо ще якийсь відеозапис виконується на іншому ПК, знову ж таки інший файл буде створений на його жорсткому диску і тд Якщо виникає потреба проглянути - відтворити ці файли, що були створені окремо, це може бути зроблено незалежно Іншими словами, деякі з цих файлів вибираються і просто відтворюються Якщо, однак, користувача буде цікавити повна картина про зв'язок між окремими подіями у записах, то він/вона можуть одночасно відтворити згадані окремі записи Нарешті, іншою важливою рисою вказаного способу згідно з винаходом є присвоєння ідентифікаційного коду залежно або незалежно узгодженим аудю-1 відеозаписам Переваги вказаного способу для відтворення або демонстрації цифрових або аналогових відібраних або безперервних аудю і/або відео записів полягають у особливому узгодженні відібраного зображення і вибраного відібраного звуку або, принаймні, двох відібраних зображень або звукових записів ВІДПОВІДНО „Реальний час" - це момент даного запису, який є особливим і особливим чином пов'язаний з даним моментом і записаний як такий під час запису аудю- і відеосигналу Вислів "реальний час" означає момент часу з завершеною інформацією про рік, місяць, годину, хвилину, секунду та її частки Реальний час не є інформаційною величиною, а є контрольним елементом (сигналом) Спосіб згідно з винаходом досить просто вирішує проблему синхронізації зображення і звуку шляхом управління відтворенням та демонстрацією за допомогою реального часу на відміну від використання початку запису, як у звичайних системах Для цілей даного винаходу безперервний запис треба розуміти як такий, коли запис йде безперервно з самого початку і до самого кінця запису Також для цілей даного винаходу відібраний запис треба розуміти як переривчастий і/або як поєднання безперервного і переривчастого виду запису, коли запис переривається під час процесу запису, тобто записуються тільки певні часові 57882 інтервали - вибірки У випадку відеозапису вибірки можуть бути представлені, наприклад, тільки окремими зображеннями (кадрами) Записи, таким чином, відбуваються, наприклад, у такий спосіб 1 кадр за секунду, 5 кадрів за секунду або 2 кадри за хвилину і т д Відібрана частота і/або інтервали можуть бути змінені під час запису довільним чином Для цілей даного винаходу вислів "запис" як дія означає запис зображення і звуку на будь-який записуючий носій, такий як, наприклад, магнітна стрічка і диск, оптичний диск, жорсткий диск, кінострічка або напівпровідникова мікросхема чи інший записуючий носій, вислів "запис" як об'єкт означає результат запису, тобто це записуючий носій зі збереженим зображенням і/або звуком, вислів "відтворення" як дія означає відтворення записаної інформації зображення або звуку після запису чи наступної обробки такої інформації У звукотехніці, наприклад, це стосується відтворення записаного акустичного сигналу з використанням техніки для відтворення Те ж саме стосується техніки для зображення (за винятком звичайної кінотехніки) Що стосується звичайної кінотехніки, де носій для запису інформації зображення і звуку представляє собою звичайну кінострічку, і при цьому на кінострічку записують зображення, а звук записується окремо на магнітну стрічку, то тут доцільно вживати ВІДПОВІДНИЙ вислів "демонстрація", що означає відтворення зображення з використанням спеціальної апаратури для відтворення (кінопроектор) Перевагою вказаного способу згідно з винаходом є простота його впровадження у цифрові системи за допомогою програмного забезпечення У аналогових відео- і телевізійних системах вказаний спосіб може бути впроваджений цілком або частково за допомогою програмного забезпечення, так само як і технічним засобами У звичайній техніці для виробництва фільмів вказаний спосіб може бути впроваджений тільки за допомогою технічних засобів, які встановлюють часові позначки між зображеннями, наприклад, у вигляді штрихового коду, або шляхом використання частини доріжки для запису значень часу Спосіб може бути з успіхом застосований у відібраних записах, особливо системах охорони, також він може з певністю бути застосований для безперервних аудю- і відеозаписів Інша суттєва перевага полягає у полегшеній синхронізації звуку і зображення, коли частина даних від інших аудю- або відеозаписів виявляється втраченою, однак можливість продовжувати проглядати зображення зберігається Якщо, наприклад, ємність записуючого носія, який застосовується для запису звуку виявляється вичерпаною і оператор не використовує ІНШІ носи після припинення запису, пропонується рішення, при якому не виникає необхідності спеціального запуску, проте зображення буде запускатися під час відтворення, коли часові позначки звуку узгоджуються з часовими позначками ВІДПОВІДНОГО зображення і т д Згідно з вказаним способом, зображення іншого запису з ВІДМІННИМИ параметрами реального часу не будуть запускатися під час відтворення, тому що відповідна дата і час є унікальними та неповторними Єдиною умовою є узгодження системи (реального) часу аудюі відеосистем під час запису Так як синхронізація зображення і звуку забезпечується реальним часом, відібраний аудіосигнал може бути пов'язаний з одним або декількома відеозаписами, навіть такими, що є у певній мірі незалежними Перевага даного способу полягає у його багатогранності, так як він може бути в першу чергу застосований у відео системах, що записують окремо звук і зображення Спосіб, однак, може також бути застосований у техніці виробництва фільмів (тобто застосований у звичайному кіно) і телевізійній техніці Перевагою, що виявляється корисною для спеціальних застосувань, як, наприклад, у системах, що складаються з декількох камер і декількох мікрофонів, є присвоєння ідентифікаційного коду аудю- і відеоканалам запису (сигналам), де аудю запис є узгодженим з ВІДПОВІДНОЮ парою відео записів таким чином, щоб відтворення декількох записів було очевидним і недвозначним Спосіб також дозволяє переривистий запис зображення при безперервному записі звуку Стверджується, що вказаний спосіб згідно з винаходом забезпечує синхронізацію необмеженої КІЛЬКОСТІ аудю- і відеозаписів, включаючи такі, що виконані в різних місцях, що розпочинаються у різні моменти часу, що пов'язано з окремими подіями, тобто початок запису є незалежним від часу і є синхронізованим під час відтворення, так як реальний час запису є узгодженим Запис будь-якої події може бути призупинений (наприклад, на той випадок, коли сцена не варта запису) і розпочатий пізніше Під час відтворення запис буде розпочато знову у синхронізованому режимі, так як записані позначки реального часу є узгодженими Спосіб згідно з винаходом може також бути застосований в урядових системах управління і приватному бізнесі Далі наводяться, дані, що підтверджують можливість практичного втілення винаходу Приклад 1 Даний приклад описує запис і відтворення тільки одного цифрового відібраного аудю- і відеозапису цифровим відеомагнітофоном з тільки одною камерою на ПЗЗ (прилад із зарядовим зв'язком), мікрофоном і монітором Цей режим особливо стосується систем охорони або контролю Записи зображення відбираються з частотою одного зображення на хвилину, причому запис зображення містить інформацію про реальний час Звук записується у безперервний спосіб і також містить інформацію про реальний час Для відтворення зображення і звуку, тобто для відтворення запису, наприклад, для контролю запису, реальний час аудюзапису, вибраного оператором, слугує як сигнал синхронізації Якщо припустити, що оператор вибирає інтервал реального часу від 1999-07-10 18 32 24 до 1999-07-10 18 50 00, тоді для вибраних моментів реального часу під час відтворення необхідного безперервного звукового запису монітор по черзі, відобразить ПОСЛІДОВНІСТЬ з 18 зображень моніторового простору з вибраного інтервалу часу і пов'язаного з відтворюваним звуком Приклад 2 У цьому прикладі описаний інший режим запису і відтворення відібраних аудю- і відеозаписів, виконаний з використанням цифрової записуючої 57882 системи з тільки одною камерою на ПЗЗ або на МОН(метал-оксид-напівпровідник)-структурі, опорядженою функцією детектор руху та мікрофоном Цей режим є особливо придатним для систем охорони і спостереження Звук записується у безперервний спосіб, тому що це не потребує додаткової ємності записуючого носія Зображення відбирається кожну десяту секунду або безперервно на детекторі руху У цьому випадку реальний час аудю запису слугує, як елемент синхронізації під час відтворення Інакше кажучи, при перевідтворенні часових інтервалів, оператор слухає звук у межах спостереження (так як, наприклад, розмову між двома або більшою КІЛЬКІСТЮ людей, що запишаються нерухомими) При виникненні руху люди автоматично активують функцію детектора руху і система, безперервним чином, відтворює зображення, що дає можливість оператору бачити зображення (людей, що рухаються) і при цьому продовжується передача звуку Коли ж рух людей припиняється, система повертається до режиму відбору зображення із швидкістю одного на кожні десять секунд, при цьому запис звуку відбувається безперервно Приклад З Цей приклад є похідним від Прикладу 2, однак функція детектора руху може виконуватись системою ручної комутації при безперервному записі, причому зображення відбирається кожні дві секунди, а звук записується у безперервний спосіб Наприклад, якщо в системах охорони службова особа, відповідальна за захист певного обсягу інформації, переглядає на екрані і прослуховує, що відбувається в межах цього обсягу інформації, що підлягає охороні, ця службова особа має можливість активувати безперервне зображення для вибору у подробицях якоїсь конкретної дм у даний часовий інтервал Під час відтворення звук відтворюється безперервно, а зображення є відібраним Починаючи з моменту, коли згадана службова особа активує безперервний запис зображення, зображення також відображається безперервно, після чого воно знову відбирається Звук незмінне залишається безперервним Перевага в даному випадку полягає утому, що зображення, відібране або записане безперервно, є синхронізованим зі звуком під час відтворення, так як зображення відображене/відображені у ті моменти, коли записаний реальний час зображення узгоджується з реальним часом записаного звуку Приклад 4 Цей приклад описує альтернативний спосіб запису і відтворення декількох цифрових, у певній мірі залежних безперервних аудю- і відеозаписів Зокрема, цей режим може бути застосований у кінопромисловості, у виробництві фільмів і для створення кіноефектів Наприклад, унікальна неповторна сцена знімається чотирма камерами під чотирма кутами, записується зображення, звук і розміщується реальний час При редагуванні на більш ПІЗНІЙ стадії реальний час аудю- і/або відеозапису слугує як синхронізуючий елемент, що дає можливість вибору зображення зі зв'язаними з ним елементами, наприклад, з неузгодженим звуком з ідентичним реальним часом, коли, наприклад, вибирається зображення з різними кутами запису 8 зображення або звуку Приклад 5 Цей приклад описує альтернативний спосіб запису і відтворення декількох, локально незалежних цифрових аудю- і відеозаписів Ця версія є похідною від Прикладу 1 В даному випадку конкретна система охорони розширюється за рахунок встановлення, наприклад, 10 камер Звук записується незалежною системою з шістьма мікрофонами, вмонтованими у ВІДПОВІДНІ вузлові точки контрольованого простору об'єкту охорони Таким чином, ці системи та їх аудю- і відеозаписи виявляються функціонально незалежними Контроль або спостереження аудю- і відеозаписів надає можливість проводити обстеження, вибираючи ВІДПОВІДНИЙ реальний час запису та точки спостереження об'єкту охорони Локальний звуковий сигнал з а вибраним реальним часом може бути пов'язаний з зображенням або декількома зображеннями з тим самим реальним часом, проте записаними у різних місцях, можливо перемикання цих зображень, так як всі записи можуть бути відтворені синхронізованим способом, причому при синхронізації використовується 'їх реальний час Приклад 6 Цей приклад описує спосіб запису і відтворення декількох незалежних відібраних аналогових аудю- і відеозаписів у замкненій мережі телевізійних систем По суті, спосіб є похідним від одного з Прикладів, а саме 5, і пристосований для потреб замкнених мереж телевізійних систем Більше того, спосіб забезпечує узгодження аудю- і відеозаписів, призначених для використання ідентифікаційних кодів Очевидною перевагою є те, що вказаний спосіб згідно з винаходом може бути впроваджений у існуючі замкнені мережі телевізійних систем за допомогою простого програмного забезпечення або шляхом модифікації технічних засобів Приклад 7 Цей приклад описує спосіб запису і демонстрації аналогових безперервних аудю- і відеозаписів у звичайній техніці для виробництва фільмів, де зображення і звук оптично записуються на звичайній кінострічці В даному випадку вказаний спосіб згідно з винаходом може бути застосований для запису такими засобами, як, наприклад, штриховий код, або іншими засобами, при цьому інформація про реальний час записується на стрічку між зображеннями або по краях записуючого носія, що дає можливість унікального узгодження зображення із звуком (якщо записи виконувалися окремо) або декількох зображень Приклад 8 Припустимо, що менеджер якоі-небудь компанії (візьмемо невелику компанію) хоче мати певне уявлення про те, що відбувається в компанії під час його відсутності Припустимо також, що камери (можливо, також і мікрофони) встановлені у шести кімнатах (фіг 5) Для економії місця на записуючому носи окремі записи виконуються у режимі вибірки (1 кадр за секунду), проте для спостереження будь-яких змін можна переключитися на відповідну камеру, що записує п'ять кадрів за секунду Сигнали від чотирьох з шести камер запи 10 57882 суються на один ПК, а від двох інших, що залишилися, на ІНШІ ПК у зовсім різних місцях Звук також записується на декілька ПК Під час відтворення, він/вона просто розпочинає переглядати всі відеоі аудюзаписи Він/вона буде бачити шість зображень на одному моніторі (у мультимодовому режимі) або на декількох моніторах, розташованих в окремих вікнах для спостереження (з висоти пташиного польоту , як зображено на фіг 5) подій по всій території спостереження Він/вона буде виразно бачити, у якому напрямі службова особа залишає свій офіс Це означає, що у нього/неї нема необхідності проглядати всі окремі записи один за одним, щоб з'ясувати, чи службовець вийшов до туалету, чи пограти у карти з колегами (Ця система подібна до такої системи контролю камерами, де картинка від кожної камери відображається на моніторі Оператор одночасно отримує зображення з усіх камер на монітор, тобто про все, що відбувається у приміщеннях, які контролюються) Він/вона отримує певну картину усіх взаємодій та відносин Системи, що ВІДОМІ зараз, не дозволяють такого одночасного відтворення автономних записів Зрозуміло, що окремі записи (файли) можуть також бути відтворені окремо один від одного Промислове застосування Спосіб запису, відтворення або демонстрації цифрових або аналогових відібраних або безперервних аудю і/або відео записів згідно з даним винаходом, принципово може бути застосований у будь-якій аудю-1 відеосистемі запису і відтворення та демонстраційній техніці Фіг. 1 Приклад вмкту одного з вкладених (доданих) даних "РЧ" Дані "РЧ" Додані дан; реальний час (згідно З П 2-4) ХХХХХХХХХХХХХХХХХ X Вибірні дані Будь-який текст або цифрові дані LMHM S MDH S D S MM (згідно з п 1) Резерв X о к Дата~~~~Т ш ЧАС (Секунди ХВИЛИНИ) що вибираються (Години, мшісекунди) оператором довільним чином при запису CXOBHLUENR 2Х Фіг. 1а Ч РЧ" дан* Х4212000081011231480 ПРИКЛАД КОНКРЕТНИХ ДЗНИХ "РЧ" момент запису. •країна Словацька Республіка (421) Реальний час і дата 10 Серпня 2000 (згідно з п 1) [_ час 11 годин,23 хвилини, 14,80 секунд реальний час згідно з п 1 вибірна інформація СХОВИЩЕ NR 2 СХОВИЩЕНР 2Х Х42120000810112314В0 11 Доріжка L Звичайний запис {аудїо або відео) Доріжка R Доріжка L Звичайний запис (аудіо або відео} Запис був зупинений тут{ точно на 5 хвилин) 13 14 г "і Аудюпщсилкдаач Доріжка L і З в и ч а й н и й запис (аналоговий аудіо) Встановлені дані ДоріжкаК Приклад відтворення звичайним магнітофоном 1 Аудюпщсилювач дор.жка L з в и ч а й н и й запис (аналоговий аудіо) Аудюпрогравач (Спеціально адаптований) Відеопрогравач (Спеціально адаптований) Обладнання обробки даних (РЧ) Конткольнеи опок Вні пауза Вщеопрограеач (Спец ально адаптований) 15 Комп'ютерна верстка Е Ярославцева 57882 ФІГ. 5 16 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
