Колосник

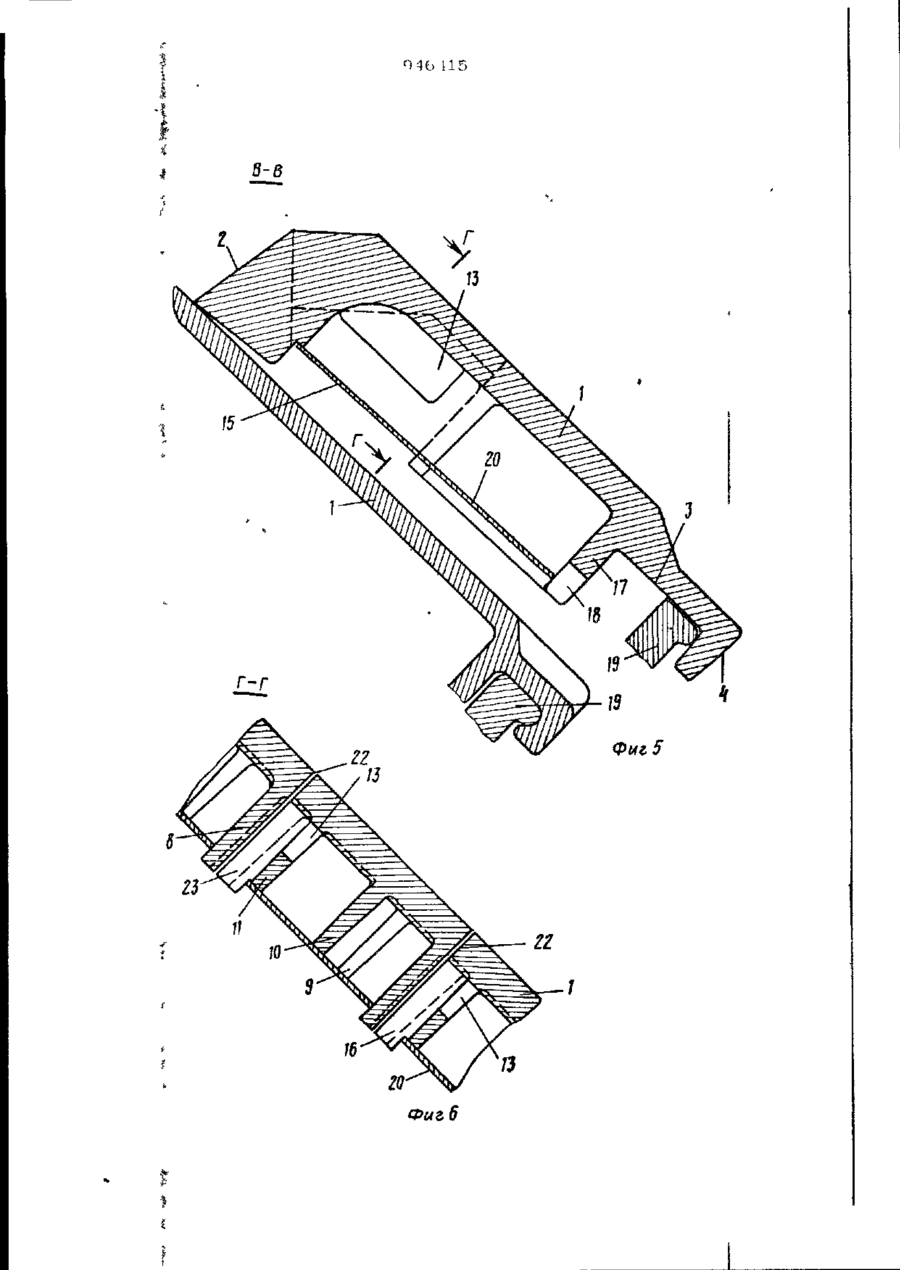

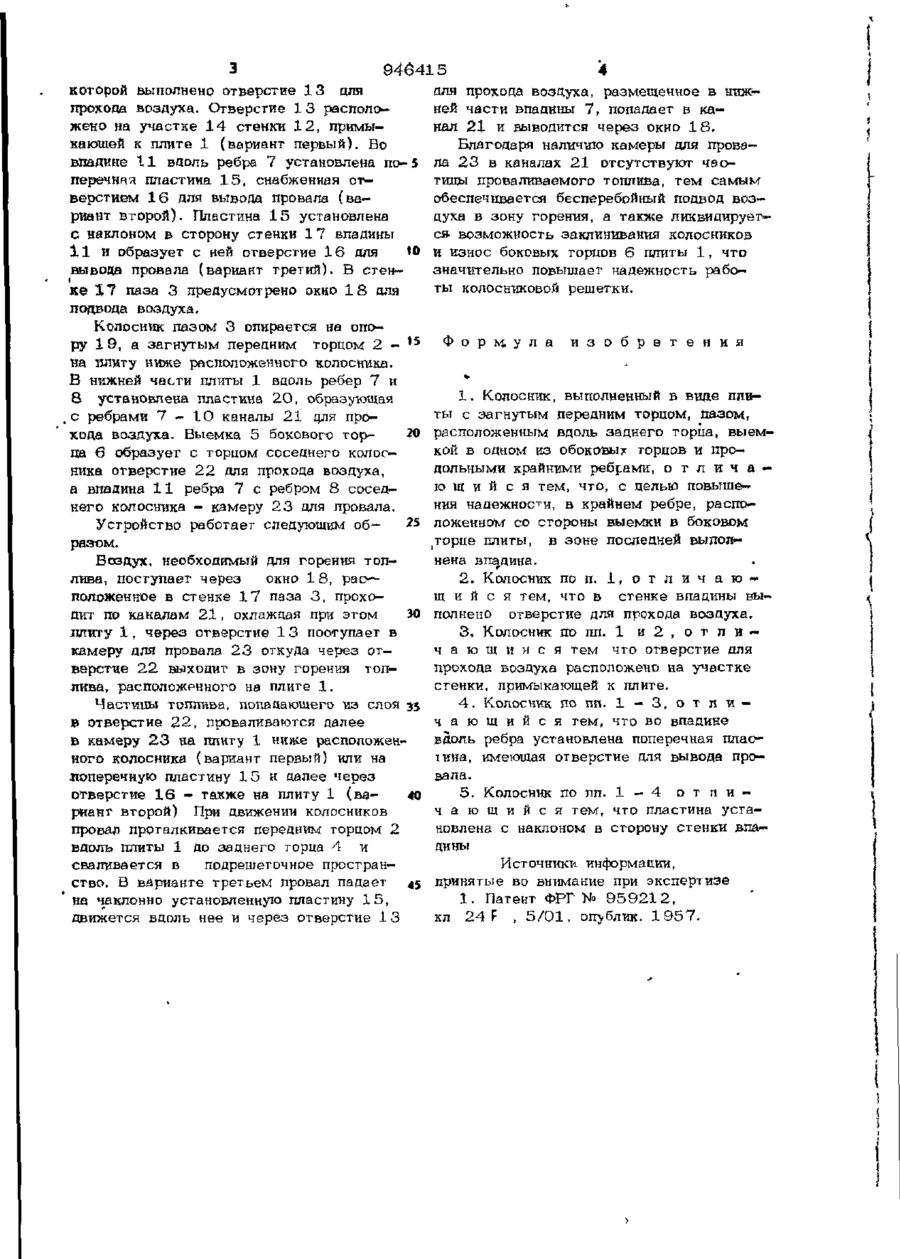

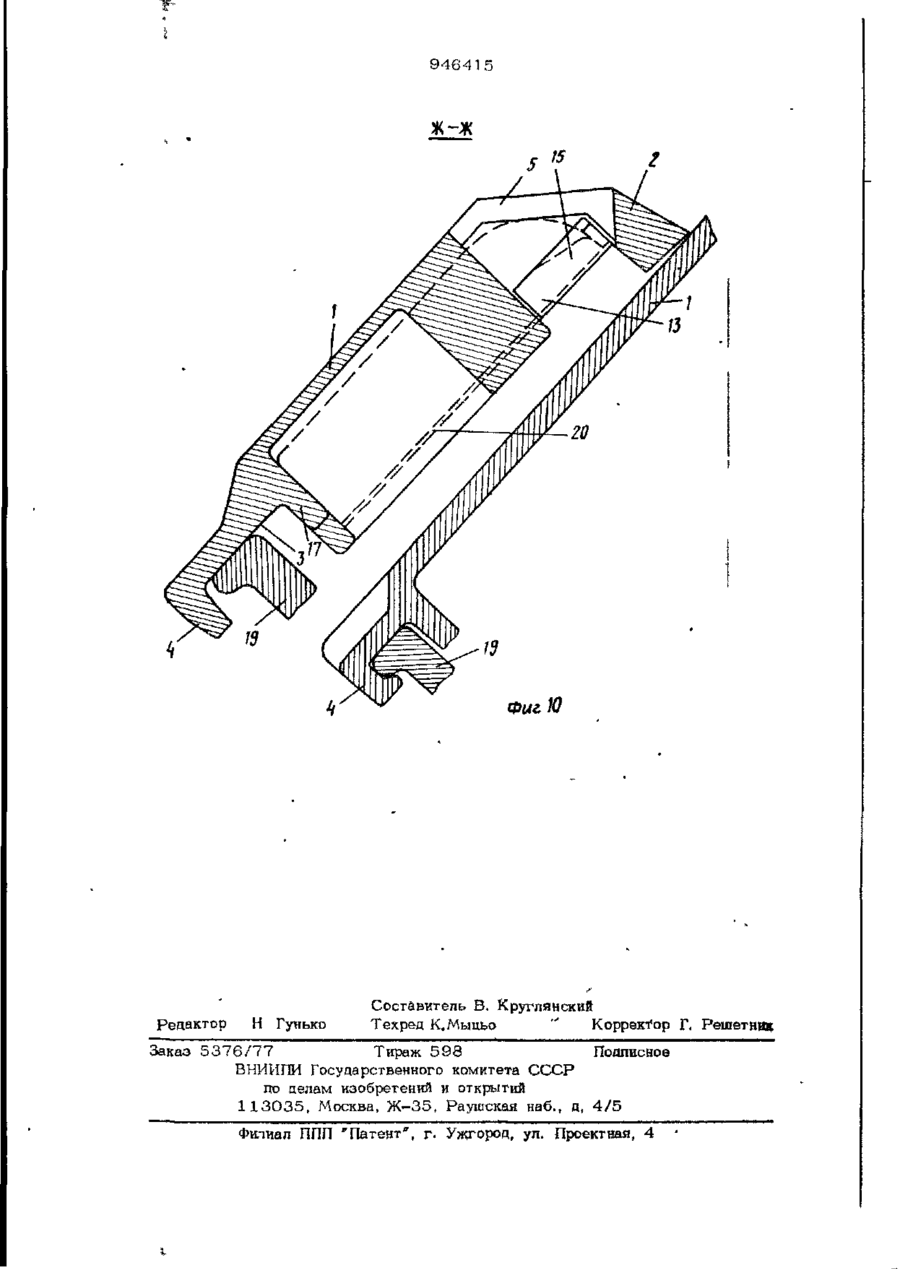

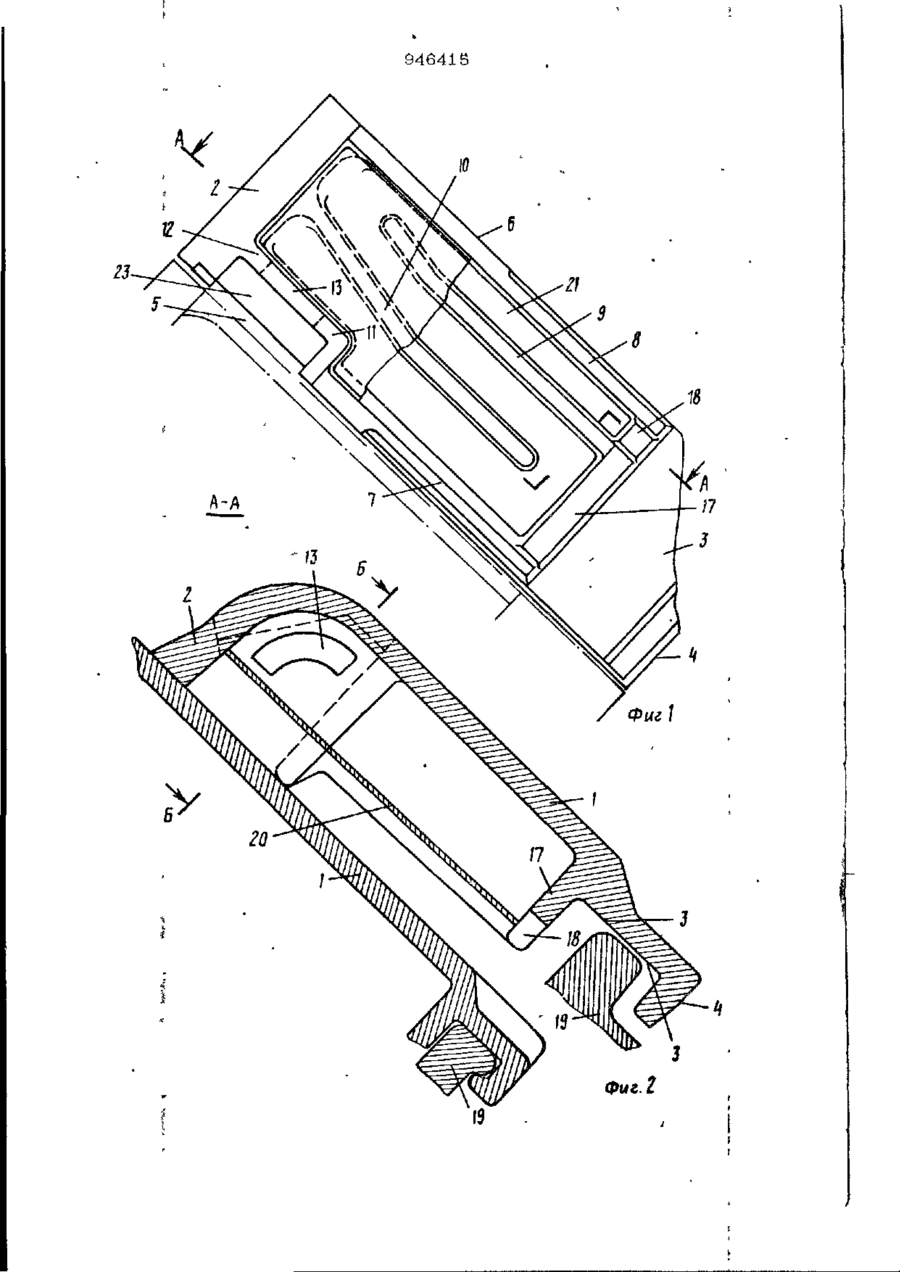

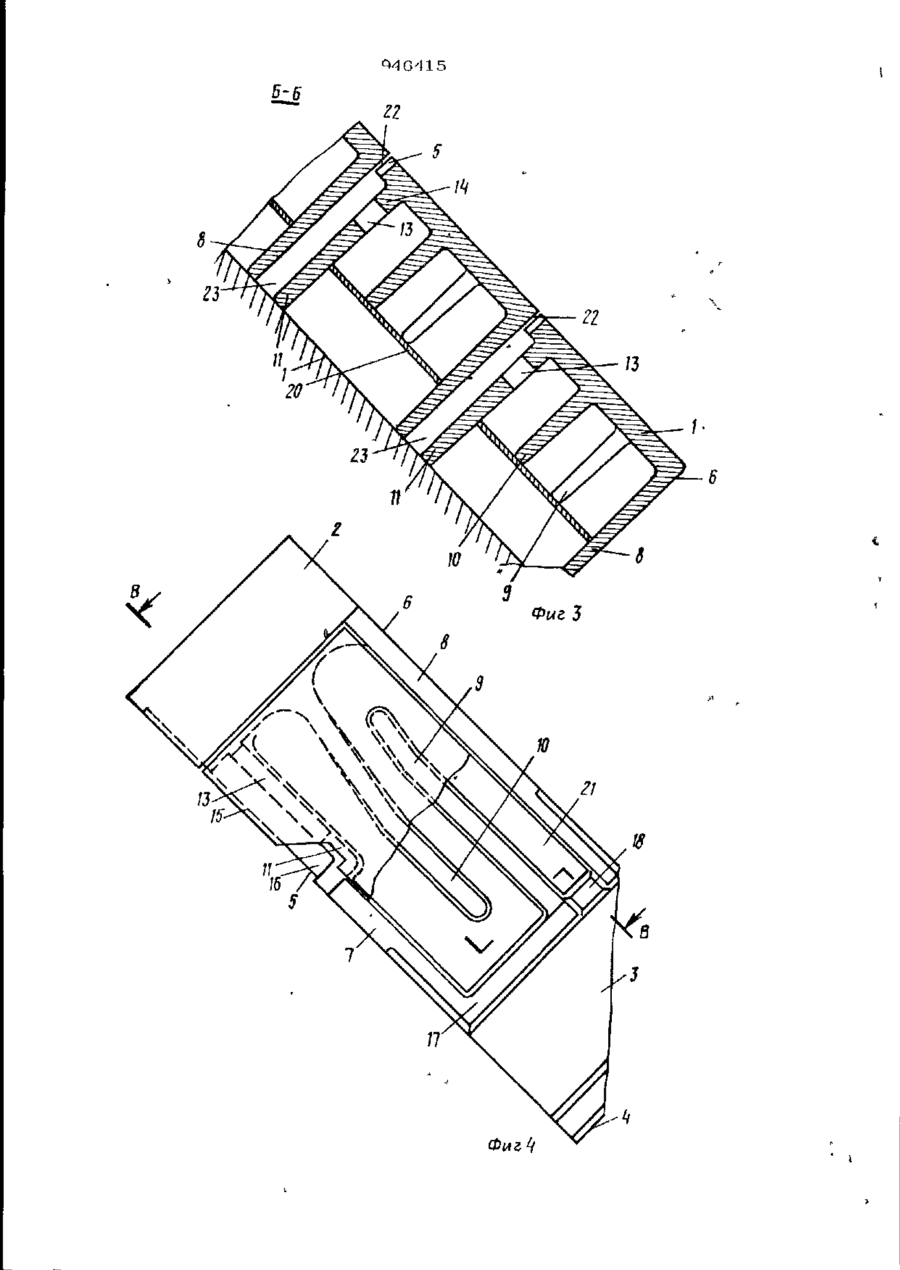

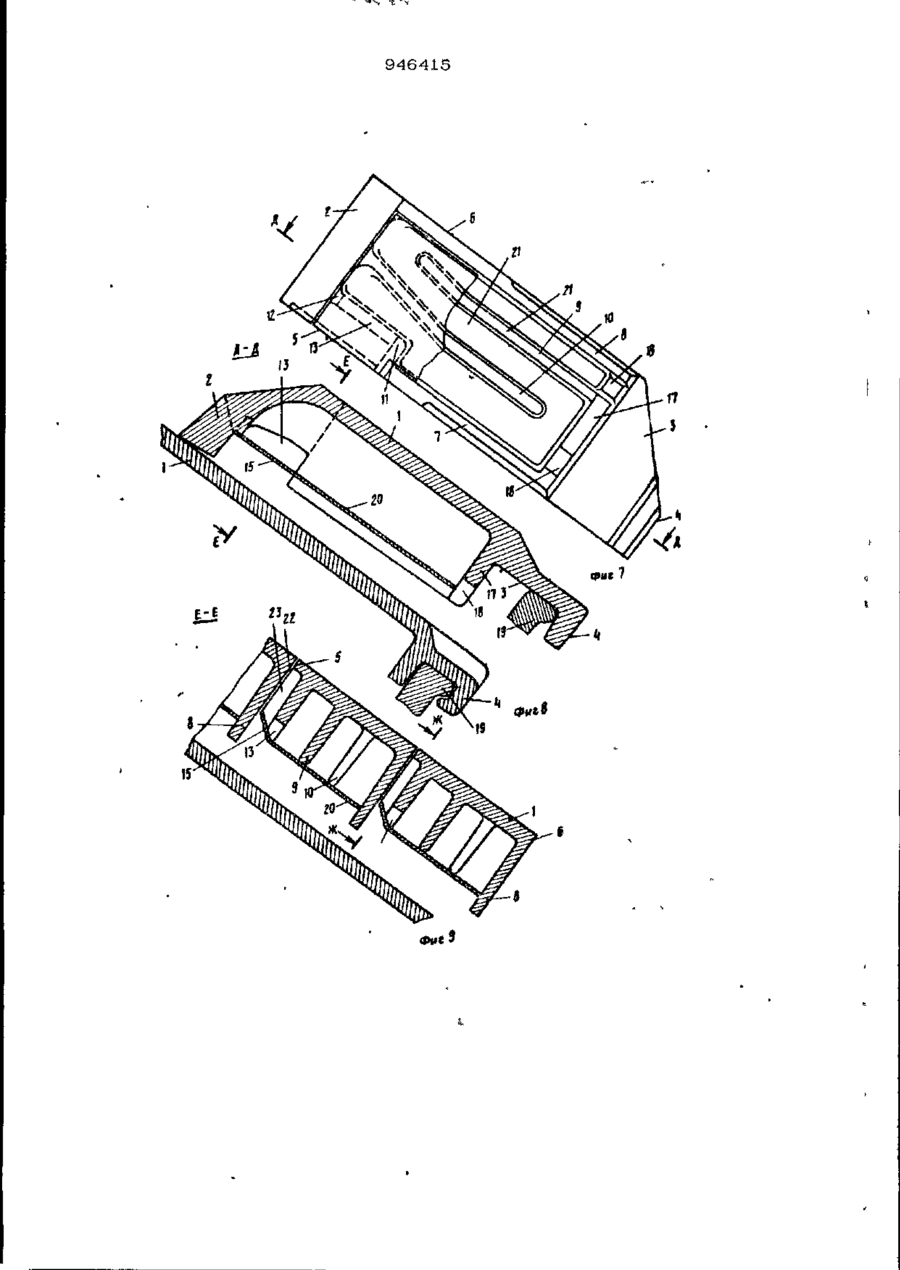

Союз Советских Социалистических Республик П ИС А НИ ИЗОБРЕТЕНИЯ (И) К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 15 02.79(21) 27231 83/24-06 (23) Приоритет Государственный комитет СССР по делам изобретений (32) 18.02.78 (31) Р 2806974 1 (33) F 23 Н 17/12 рг Опубликовано 23 07 82. Бюллетень № 2-1 и открытий (72) Авторы изобретения Ф (51) М К л Дата опубликования описания 2 3 07 82 (53) УДК 662 932. .1(088.8) Иностранцы Йоханнес Йозеф Мартин, Вальтер Йозеф Мартин и Эрих Вебер (ФРГ) Иностранная фирма " Йозеф Мартин Фойерунгсбау ГмбХ" (ФРГ) (7)) Заявитель ( 5 4 ) КОЛОСНИК 1 Изобретение относится к сжиганию твердого топлива и может быть использовано в топках с колосниковыми ступенчатыми решетками Известны колосники, выполненные в s виде пАиты с загнутым передним торцом, пазом, расположенным вдоль заднего торца, выемкой в .одном из боковых торцов и продольными крайними ребрами [ і ] Недостатком данных колосников я в {0 ляется их низкая надежность, вследствие попадания в воздушный зазор, образованный выемкой с боковым торцом соседнего колосника, кусков угля, что приводит к уменьшению потока воздуха на 15 горение и истиранию торцов колосника. Целью изобретения является повышение надежности. Указанная цель достигается тем, что в крайнем ребре расположенном со сто- 20 роны выемки в боковом торце плиты, в зоне последней выполнена впадина. Кроме того в стенке впадины выполнено отверстие для прохода воздуха, отверстие расположено на участке стенки, У примыкающей к плите, во впадине вдоль ребра установлена поперечная пластина имеющая отверстие для вывода провала, пластина может быть установлена с наклоном в сторону стенки впадины. На фиг. 1 изображен колосник {вариант первый), вид снизу; на фиг. 2 — разрез А-А на фиг. 1* на фиг. 3 - разрез Б-D на фиг. 2 V на фиг. 4 - колосник (вариант второй), вид снизу," на фиг 5 - разрез В—В на фиг 4 ' на фиг. 6 — разрез Г-Г на фиг 5, на фиг. 7 - колесник (вариант третий) вид снизу на фиг 8 — разрез Д-Д на фиг. 7* на фиг О - раэрез Е-Е на фиг. 8; на фиг 1 0 - разрез Ж-Ж на фиг. 9 Колосник выполнен в виде плиты 1 с загнутым передним торцом 2 , пазом 3 расположенным вдоль заднего торца 4, выемкой 5 в одном из боковых торцов G и продольными крайними 7 и 8 средними 9 и 1 0 ребрами В крайнем ребре 7, расположенном со стороны выемки 5 в боковом торце 6 плиты 1 в зоне последней выполнена впадина 1 1 в стенке 1У 946415 которой выполнено отверстие 1 3 для прохода воздуха. Отверстие 1 3 расположено на участке 1 4 стенки 1 2 , примыкающей к плите 1 (вариант первый). Во впадине 1 1 вдоль ребра 7 установлена по-5 перечная пластина 1 5 , снабженная отверстием 1 6 для вывода провала (вариант второй). Пластина 1 5 установлена с наклоном в сторону стенки 1 7 впадины 1 1 и образует с ней отверстие 1 6 для *0 вывода провала (вариант третий). В стен• ке 1 7 паза 3 предусмотрено окно 1 8 для подвода воздуха. Колосник пазом 3 опирается на опору 1 9 , а загнутым передним торцом 2 - 1 5 на илиту ниже расположенного колосника. В нижней части плиты 1 вдоль ребер 7 и 8 установлена пластина 2 0 , образующая .с ребрами 7 - 1 0 каналы 2 1 для прохода воздуха. Выемка 5 бокового тор20 ца б образует с торцом соседнего колосника отверстие 2 2 для прохода воздуха, а впадина 1 1 ребра 7 с ребром S соседнего колосника - камеру 2 3 для провала. Устройство работает следующим об— 25 разом. Воздух, необходимый для горения топлива, поступает через окно 1 8 , р а с положенное в стенке 1 7 паза 3, проходит по каналам 21 , охлаждая при этом 30 плиту 1, через отверстие 1 3 поступает в камеру для провала 2 3 откуда через отверстие 2 2 выходит в зону горения топлива, расположенного на плите 1. Частицы топлива, попадающего из слоя 35 в отверстие 2 2 , проваливаются далее в камеру 2 3 на плиту 1 ниже расположенного колосника (вариант первый) или на поперечную пластину 1 5 и аалее через отверстие 1 6 - также на плиту 1 (ва40 риант второй) При движении колосников провал проталкивается передним торцом 2 вдоль плиты 1 до заднего торца 4 и сваливается в подрешеточное пространство. В варианте третьем провал падает 45 на наклонно установленную пластину 1 5 , движется вдоль нее и через отверстие I 3 для прохода воздуха, размещенное в нижней части впадины 7, попадает в канал 2 1 и выводится через окно 1 8 , Благодаря наличию камеры для провала 2 3 в каналах 2 1 отсутствуют чаотипы проваливаемого топлива, тем самым обеспечивается бесперебойный подвод воздуха Б зону горения, а также ликвидируется возможность заклинивания колосников и износ боковых торцов 6 плиты 1, что значгггельно повышает надежность работы колосниковой решетки. Ф о р м, у л а и з о б р е т е н и я 1. Колосник, выполненный в виде ппгаты с загнутым передним торцом, пазом, расположенным вдоль заднего торца, выемкой в одном из обоковых торцов и продольными крайними ребрами, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, в крайнем ребре, расположенном со стороны выемки в боковом торце плиты, в зоне последней выполнена впадина. 2 . Колосник по п. 1, о т л и ч а ю щ и й с я тем, что в стенке впадины выполнено отверстие для прохода воздуха. 3 . Колосник п о п п . 1 и 2 , о т л и ч а ю щ и и с я тем что отверстие для прохода воздуха расположено на участке стенки, примыкающей к плите. 4 . Колосник по пп. 1 - 3 , о т л и ч а ю щ и й с я тем, что во впадине вдоль ребра установлена поперечная пластина, имеющая отверстие для вывода провала. 5. Колосник по пп. 1 - 4 о т л и ч а ю щ и й с я тем, что пластина установлена с наклоном в сторону стенки впадины Источники информации, принятые во внимание при экспертизе 1. Патент ФРГ № 9 5 9 2 1 2 , кл 2 4 F , 5 / 0 1 , оп>блик. 1 9 5 7 . 946413 Фиг 2 415 Фиг И Я-в г-г 22 20' Фиг 6 946415 15 Фис 946415 ж -ж ФигЮ Составитель В. Круглянский Техред К.Мыцьо '" Корректор Г. Решетник Заказ 5376/77 Тираж 598 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушская наб., ц, 4/5 Редактор Н Гучько Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
