Рукоятка лебідки

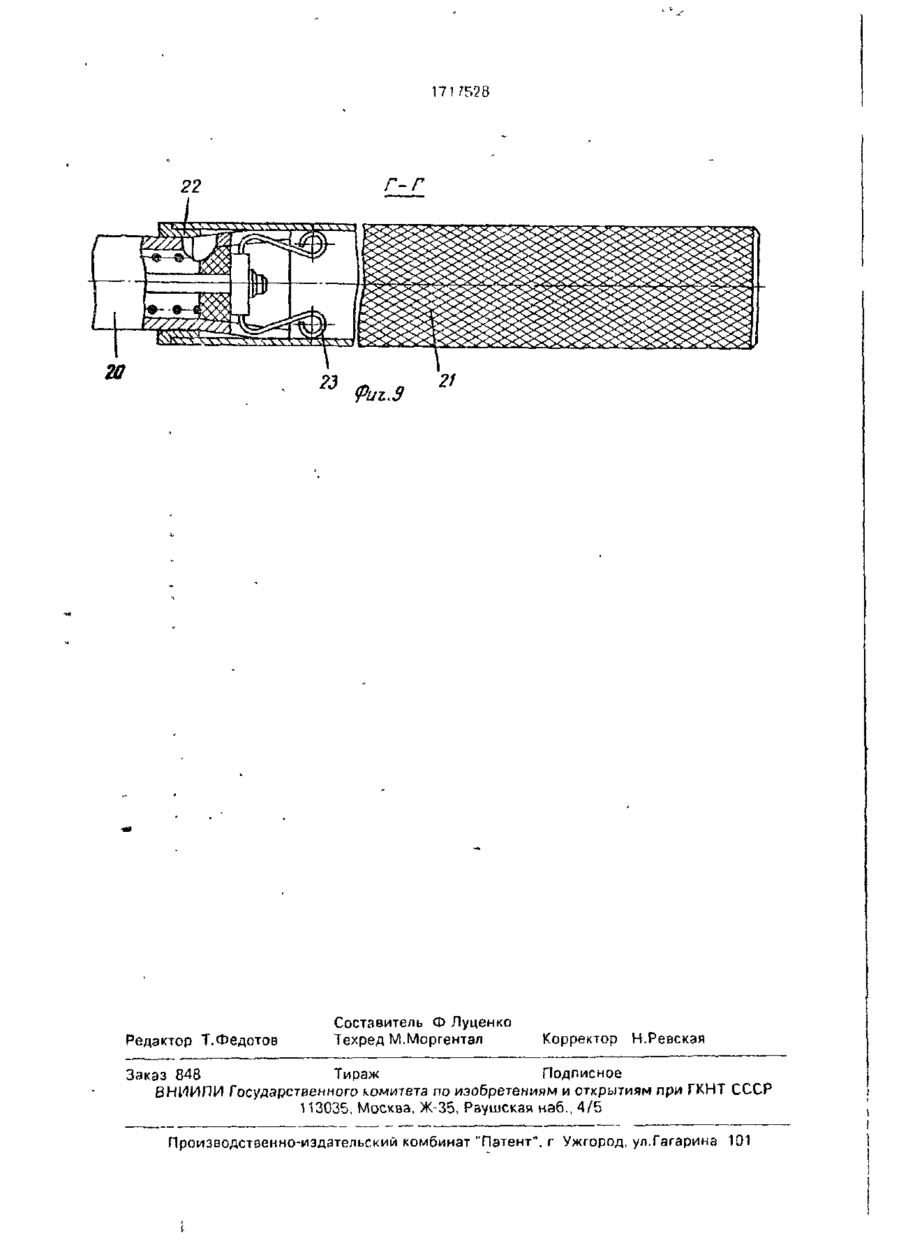

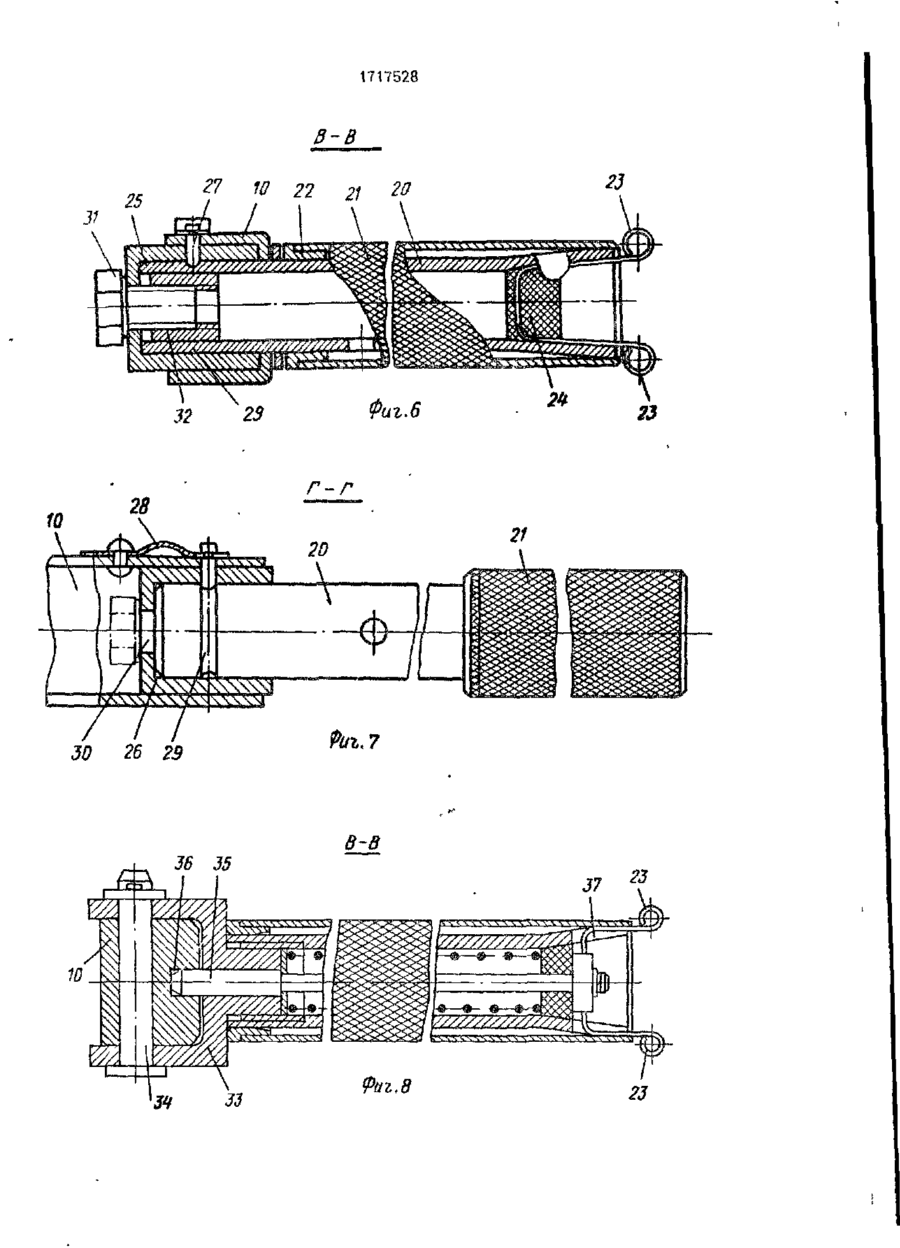

Изобретение относится к подъемным устройствам, а именно к рукояткам ручных лебедок. Цель изобретения - повышение удобства эксплуатации лебедки Рукоятка включает в себя рычаг 10 и ручку, смонтированную на конце рычага 10 с возможностью размещения ее в двух фиксированных положениях. Ручка выполнена в виде телескопа из двух цилиндрических элементов 20 и 21 При этом один конец внутреннего элемента ^ 0 смонтирован на рычаге, а на другом его конце установлены подпружиненные упоры 23 с возможностью взаимодействия с торцом внешнего элемента 21 при споженноп ручке. На конце рычага 10 выполнены два пересекающихся под прямым углом сквозных отверстия 25 с возможностью введения в каждое из них с одной стороны элемента 20, а с другой стороны - винта 31, вворачиваемого в гайку 32, жестко закрепленную на конце элемента 20. В рычаге выполнено дополнительное отверстие, ось которого проходит через точку пересечения осей отверстий 25. и в него помещен подпружиненный штифт 27, а на элементе 20 выполнена канэвка 29. На внутреннем элементе выполнен упор-ограничитель в виде конуса, а на внешнем - то же в виде втулки 22 ограничивающих осевое перемещение ручки. 4 э п. ф-лы. 9 ил Изобретение относится к грузоподъемным устройствам а именно к ручным лебедкам. Известна рукоятка лебедки, содержащая рычаг с ручкой выполненный с возмож ностью установки на ведущем валу или па кон щ дополнительного рычага [1] Ичв^стна > также рукоятка лебедки содержащая ручку с фиксатором ее положения в двух взаимно перпендикулярных положениях и рычаг включающий в себя кронштейн и промежуточное звено, соединенные друг с другом фиксируемым шарниром [2] Известные р/коятки имеют увеличенные гапэриты и массу и неудобны в эксплуатации Наиболее близка к предлагаемой ручная лебедка содержащая рычаг и ручку с фиксатором еэ положения в двух взаимно перпендикулярных положениях вкпючающим в себя серьгу с продольным па°ом жестко закрепленную на торце ручки, ось и фиксирующий вичт, причем в рычаге выполнены взаимно перпендикулярные проем и окно для серьги [3] Однако данная рукоятка неудобна в эксплуатации вследствие наличия люфтов ручки и продолжительность перевода ее из одного положения в другое Цель изобретения - повышение удобства эксплуатации лебедки г 1717528 Указанная цепь достигается тем, что в рукоятке лебедки, включающей в сеГзя рычаг и ручку с фиксатором ее положения в двух взаимно перпендикулярных положениях, согласно изобретению ручка выполнена с внутренним цилиндрическим элементом, один конец которого связан с рычагом, а свободный конец снабжен упором-ограничителем, и смонтированным на внутреннем элементе с возможностью вращения и осевого перемещения внешним цилиндрическим элементом, на одном, обращенном к рычагу, конце которого выполнен упор-ограничитель с возможностью взаимодействия с упором-ограничителем внутреннего элемента при крайнем выдвинутом положении внешнего элемента, при этом на внутреннем элементе смонтированы подпружиненные упоры с возможностью взаимодействия с другим концом внешнего элемента при его надвинутом положении. Благодаря этому имеются возможности вращения внешнего элемента в надвинутом положении и удлинения ручки путем выдвижения внешнего элемента, что обеспечивает повышение удобства эксплуатации лебедки. вия с одним из отверстий, выполненных в рычаге в плоскости поворота ручки, при этом упомянутые подпружиненные упоры связаны с хвостовиком штифта Благодаря 5 этому обеспечивается наиболее быстрый и удобный перевод ручки из одного положения в другое При этом управление подпружинен ным штифтом осуществляется посредством внешнего элемента, что осо10 бенно удобно в работе с рукояткой. На фиг,1 изображена лебедка с ручкой рукоятки в положении [, общий вид в разрезе; на фиг.2 - ручка рукоятки в положении If; на фиг.З - механизм свободного хода в по15 ложении I, разрез А-А на фиг.1; на фиг.4 разрез В-В на фиг.З; на фиг.5 ~ механизм свободного хода в положении II, разрез А-А на фиг.1; на фиг.6 - разрез В-В на фиг.1; на фиг.7 - разрез Г-Г на фиг.2; на фиг,8 - вари20 ант ручки, разрез В-В на фиг.1; на фиг.9 вариант ручки, разрез Г-Г на фиг.2. Ручная лебедка с предлагаемой рукояткой содержит корпус 1, установленный в нем барабан 2, связанный посредством зуб25 чатой передачи 3 с ведущим валом 4, и безопасную рукоятку, смонтированную на хвостовике ведущего вала 4. Безопасная рукоятка включает в себя ведомый элемент 5, Упор-ограничитель внутреннего элежестко связанный с ведущим валом 4, ведумента выполнен в виде конуса, обращенно30 щий элемент 6, связанный с ведомым элего большим основанием к свободному ментом посредством резьбы, храпозое концу внутреннего элемента, благодаря чеколесо 7, взаимодействующую с последним му достигается фиксация и уменьшение подпружиненную собачку 8 и фрикционные люфтов а выдвинутом положении элемендиски 9, установленные между торцовыми тов. Каждый подпружиненный упор выпол- 35 поверхностями храпового колеса 7 и торцовыми поверхностями ведущего 6 и ведомого нен в виде установленной внутри внутрен5 элементов. Безопасная рукоятка включает него элемента П-образной пружины с в себя также рычаг 10, связанный с ведущим отогнутыми наружу лепестками на концах, элементом 6 посредством механизма 11 благодаря чему обеспечивается простота 40 свободного кода, и ручку 12, смонтированконструкции и удобство управления упораную на конце рычага 10. Механизм 11 своми. бодного хода включает в себя корпус 13, Фиксатор положения ручки выполнен с жестко связанный с рычагом 10, шайбу 14, двумя взаимно перпендикулярными отверявляющуюся съемной стенкой корпуса 13, стиями на конце рычага и снабжен подпру45 Етупку 15 с радиальным окном 16, расположиненным штифтом, установленным в женную в корпусе 13 с возможностью поводополнительном отверстии в рычаге, соедирота, два подпружиненных сухаря 17, ненном с указанными отверстиями, причем размещенных в пазах корпуса 13, и фиксаось дополнительного отверстия направлена тор 18 для фиксации втулки 15 в трех полок точке пересечения осей упомянутых от50 жениях. верстий, а на внутреннем цилиндрическом элементе выполнена канавка для упомяну Размеры окна 16 обеспечивают однотого штифта, благодаря чему обеспечиваетвременный ввод обоих сухарей 17 в зацепся удобный перевод ручки из одного ление со шлицевым валом, выполненным на положения в другое и уменьшены ее люфты. ведущем элементе 6. Для поворота втулки Фиксатор положения ручки включает в 55 15 имеется рычаг 19. Ручка 12 выполнена себя вилку, соединенную с рычагом шартелескопической из двух цилиндрических нирно.ас внутренним цилиндрическим элеэлементов 20 и 21, на коаксиальных поверментом - жестко, и подпружиненный хностях противоположных концов которых штифт, смонтированный внутри внутренневыполнены упоры-ограничители, причем на го элемента с возможностью взаимодейст внутреннем элементе 20 упомянутый упор ограничитель выполнен в виде конуса 22, обращенного большим основанием к концу элемента. На этом же конце внутреннего элемента 20 закреплены подпружиненные упоры 23 с возможностью взаимодействия с торцом внешнего элемента 21 пси полностью сложенной ручке 12 Внутренний элемент 20 может быть выполнен, например, в виде втулки, конец которой развальцован для получения конуса 22 Упоры 23 выполнены в виде отогнутых наружу тепестков на концах П-обраэной пружины, которая частично помещена внутрь внутреннего элемента 20 і ^фиксирована посредством пробки 24, выполненной, например, заливкой пластической массы. На конце рычага 10 выполнены два отверстия 25 и 26, оси которых пересекаются под прямым углом. Ось отверстия 25 перпендикулярна оси рычага 10, а оси отверстия 26 и рычага 10 совпадают В рычаге 10 выполнено дополнительное отверстие, ось которого проходит через ючку пересечения осей отверстий 25. 26 и перпендикулярна плоскости по* следних В упомянутое отверстие помещен штифт 27 подпружиненный посредством пружины 28. 5 10 15 20 25 Диаметр отьерстий 25, 2Є соответствует диаметру свободного конца внутреннего 30 элемента 20. причем ча последнем выполнена кольцевая канавка 29 для штифта 27 В рычаге 10 выполнены дополнительные от верстия 30. соосные отверстиям 25. 26 для винта-фиксатора 31. а на конце внутреннего 35 элемента 20 ручки 12 жестко закреплена гайка 32 для упомянутого винта 31. Согласно второму варианту выполнения (см.фиг.8 9) ручки 12 внутренний элемент 20 жестко соединен с вилкой 33, которая посредством оси 34 шарнирно соединена с рычагом 10 40 Внутри внутреннего элемента 20 смонтиро ван подпружиненный штифт 35. взаимодействующий с одним из отверстий 36 в рычаге 10 в плоскости поворота ручки 12 На хво стовике штифта 35 закреплены подпружи- 45 ненные упоры 23 При э^ом на конце внутреннего элемента 20 для упоров 23 выполнена прорезь 37 Ручная лебедка с предлагаемой рукояткой работает следующим образом Подъем 50 или опускание грузов малого или среднего веса осуществляют вращательным движением рычага 10 Для этого рычаг 19 механизма 11 свободного хода устанавливают в положение I (см. фиг.З) При этом оба сухаря 55 17 введены в зацепление со шлицевым валом ведущего элемента б. обеспечивая жесткую связь рычага 10 с ведущим элементом 5 Ручку 12устанавливают перпендикулярно рычагу 10 {положение I на фиг 1. 6, 8), причем внешний элемент 21 должен быи надвинут из внутренний элемент 20 до фиксации его упорами 23. В таком положении внешни'"! элемент 21 имеет возможность вращения относительно внутреннего элемента 20, что удобно для рабочего. Подьем или опус» ание грузов, масса которых близка к грузоподъемности лебедки, осуществляют качательными движениями рычага 10 Для подъема груза необходимо рыча! 19 механизма 11 свободною хода установит» в положение і! {см. фиг.5). При этом правый сухарь 17 выходит из зацепления со шлицевым валом ведущего элемента 6, обеспечивая свободный ход рычага 10. Ручку 12 устанавливают соосно рычагу 10 (положение II на фиг.2, 7, 9), Для э^ого за внешний элемент 21, который посредством упоров 23 зафиксирован *з внутреннем элементе 20, последний выводится из отверстия 25, затем внутренний элемент 20 вводится в отверстие 26 до входа штифта 27 в канавку 29 Затем упоры 23 отжимают внутрь внешнего элемента 21 и последний сдвигают до фиксации его за счет трения на конусе 22, увеличивая тем самым длину рычага 10. Для опускания груза необходимо рычаг 19 установить в положение П! {см. фиг 5) При этом правый сухарь 17 вводится s зацепление, а левый сухарь 17 выводится из зацепления со шлицевым валом ведущего элемента 6, обеспечивая ppsepc свободного хода рычага 10 При длительной работе лебедки с ручкой М, установленной в одном положении (I или 1!) внутренний элемент 20 можно дополнительно зафиксировать посредством винта 31 (см фиг.6}. Ручку 12, которая выполнена по второму варианту, согласно фиг.8, переводят из одного положения в другое следующим образом. При переводе ручки 12 из положения I {фиг 1,8) в положение II (фиг 2, 9) оттягивают на себя внешний елемент 21. При этом последний, воздействуя через упоры 23 на штифт 35, выводит его из отверстия 36. Затем поворачивают ручку 12 в положение II. После отпускания внешнего элемента 21 штифт 35 под действием пружины входит в отверстие 36. Затем упоры 23 отжимают внутрь внешнего элемента 21 и последний сдвигают до фиксации его на конусе 22 (фиг.9). При обратном переводе ручки 12 внешний элемент 2 і надвигают на внутренний элемент 20 до выхода упоров 23 из внешнего элемента 21, затем действуют аналогично вышеприведенному. Изобретение повышает удобство при эксплуатации лебедки, благодаря, во-первых, возможности вращения внешнего элемента 21, во-вторых возможности изменять 1717528 длину рычага за счет телескопического раздвигания ручки, в-третьих, возможности более быстрого и удобною прревода ручки из одного положения в другое; ^-четвертых, уменьшению люфтов в соединении ручки с. рычагом и надежной фиксации ручки в каждом из рабочих положений, Формула изобретения 1. Рукоятка лебедки, включающая в себя рычаг и ручку с фиксатором ее положения в двух взаимно перпендикулярных положениях, о т л и ч а ю щ а я с я тем, что, с целью повышения удобства эксплуатации лебедки, ручка выполнена с внутренним цилиндрическим элементом, один конец которого связан с рычагом, а свободный конец снабжен упором-ограничителем и смонтированным из внутреннем элементе с возможностью вращения и осевого перемещения внешним цилиндрическим элементом, на одном обращенном к рычагу конце которого выполнен упор-ограничитель с возможностью взаимодействия с упоромограничителем внутреннего элемента при крайнем выдвинутом положении внешнего элемента, при этом на внутреннем элементе смонтированы подпружиненные упоры с возможностью взаимодействия с вторым концом внешнего элемента при его надвинутом положении. 2. Рукоятка п о п . 1 , о т л и ч а ю щ а я с я тем, что упор-ограничитель внутреннего 5 10 15 20 25 30 Фиг ) элемента выполнен п виде конуса, обращенного большим основанием к свободному концу внутреннего элемента, 3, Рукоятка по п.1. о т л и ч а ю щ а я с я тем, что каждый подпружиненный упор выполнен в виде установленной внутри внутреннего элемента П-образной пружины с отогнутыми наружу лепестками нэ ее концах. 4. Рукоятка по п . 1 , о т л и ч а ю щ а я с я тем, что фиксатор положения ручки выполнен с двумя взаимно перпендикулярными отверстиями на конце рычага и снабжен подпружиненным штифтом, установленным в выполненном в рычаге дополнительном отверстии, соединенном^ указанными отверстиями, причем ось дополнительного отверстия направлена к точке пересечения осей упомянутых отверстий, а на внутреннем цилиндрическом элементе выполнена канавка для у,оминутого штифта. Б. Рукоятка по п.1, о т л и ч а ю щ а я с я тем, что фиксатор положения ручки включает в себя вилку, соединенную с рычагом шарнирно, а с внутренним цилиндрическим элементом - жестко, и подпружиненный штифт, смонтированный внутри внутреннего элемента с возможностью взаимодействия с одним из отверстий, выполненных в рычаге в плоскости поворота ручки, при этом упомянутые подпружиненные упоры связаны с хвостовиком штифта. 1717528 A-A 6-5 Фиг Л фиг.З Фиг,2 П 17 Фаг.5 1717528 в-в Г-Г 21 Риг.7 23 ч ,-гч,т,,-^.ттТт. \ т т \ , { у 23 1717528 Г-Г 22 чЧк\£Л^»^Лл ~ Y Ж . ч ч * * Риг.З Редактор Т.Федотов Составитель Ф Луценко Техред М.Моргентал Корректор Н.Ревскэя Заказ 848 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина 101
