Колосникова газорозподільна решітка
Номер патенту: 50977
Опубліковано: 25.06.2010
Автори: Мікульонок Ігор Олегович, Химич Інна Іванівна, Андреєв Ігор Анатолійович
Формула / Реферат
Колосникова газорозподільна решітка, що містить сукупність прямолінійних елементів, розміщених паралельно один одному з утворенням проміжків між ними, яка відрізняється тим, що кожний з прямолінійних елементів виконано у вигляді стрижня з ромбічним поперечним перерізом і встановлено з можливістю повороту навкруги поздовжньої осі.
Текст

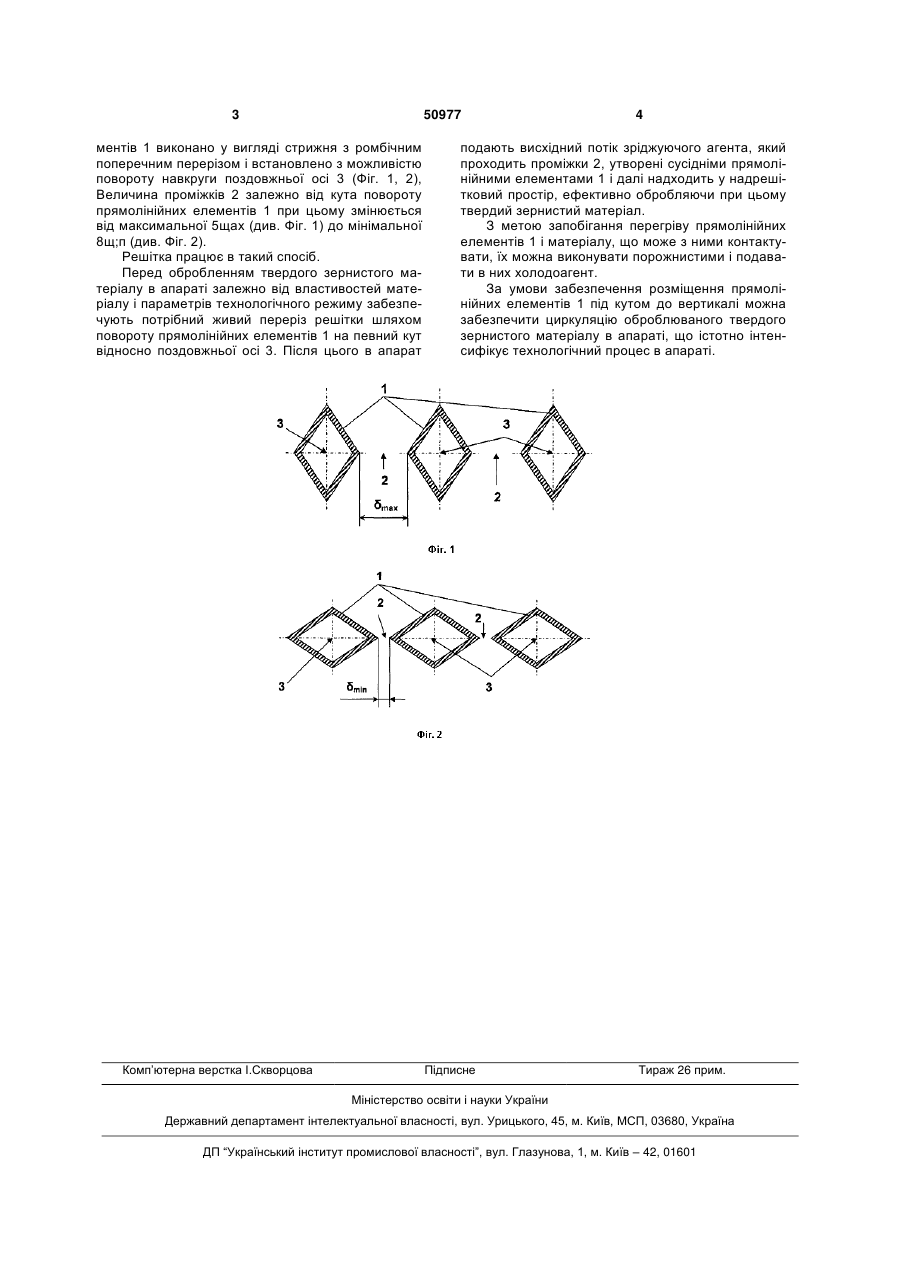

Колосникова газорозподільна решітка, що містить сукупність прямолінійних елементів, розміщених паралельно один одному з утворенням проміжків між ними, яка відрізняється тим, що кожний з прямолінійних елементів виконано у вигляді стрижня з ромбічним поперечним перерізом і встановлено з можливістю повороту навкруги поздовжньої осі. (19) (21) u201000475 (22) 18.01.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ХИМИЧ ІННА ІВАНІВНА (73) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ХИМИЧ ІННА ІВАНІВНА 3 50977 ментів 1 виконано у вигляді стрижня з ромбічним поперечним перерізом і встановлено з можливістю повороту навкруги поздовжньої осі 3 (Фіг. 1, 2), Величина проміжків 2 залежно від кута повороту прямолінійних елементів 1 при цьому змінюється від максимальної 5щах (див. Фіг. 1) до мінімальної 8щ;п (див. Фіг. 2). Решітка працює в такий спосіб. Перед обробленням твердого зернистого матеріалу в апараті залежно від властивостей матеріалу і параметрів технологічного режиму забезпечують потрібний живий переріз решітки шляхом повороту прямолінійних елементів 1 на певний кут відносно поздовжньої осі 3. Після цього в апарат Комп’ютерна верстка І.Скворцова 4 подають висхідний потік зріджуючого агента, який проходить проміжки 2, утворені сусідніми прямолінійними елементами 1 і далі надходить у надрешітковий простір, ефективно обробляючи при цьому твердий зернистий матеріал. З метою запобігання перегріву прямолінійних елементів 1 і матеріалу, що може з ними контактувати, їх можна виконувати порожнистими і подавати в них холодоагент. За умови забезпечення розміщення прямолінійних елементів 1 під кутом до вертикалі можна забезпечити циркуляцію оброблюваного твердого зернистого матеріалу в апараті, що істотно інтенсифікує технологічний процес в апараті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-distribution firegrate
Автори англійськоюAndreiev Ihor Anatoliiovych, Mikulionok Ihor Olehovych, Khymych Inna Ivanivna
Назва патенту російськоюКолосниковая газораспределительная решетка
Автори російськоюАндреев Игорь Анатольевич, Микуленок Игорь Олегович, Химич Инна Ивановна
МПК / Мітки
МПК: B01J 8/24, F23C 10/00
Мітки: газорозподільна, решітка, колосникова
