Складена вісь ролика стрічкового конвеєра
Формула / Реферат

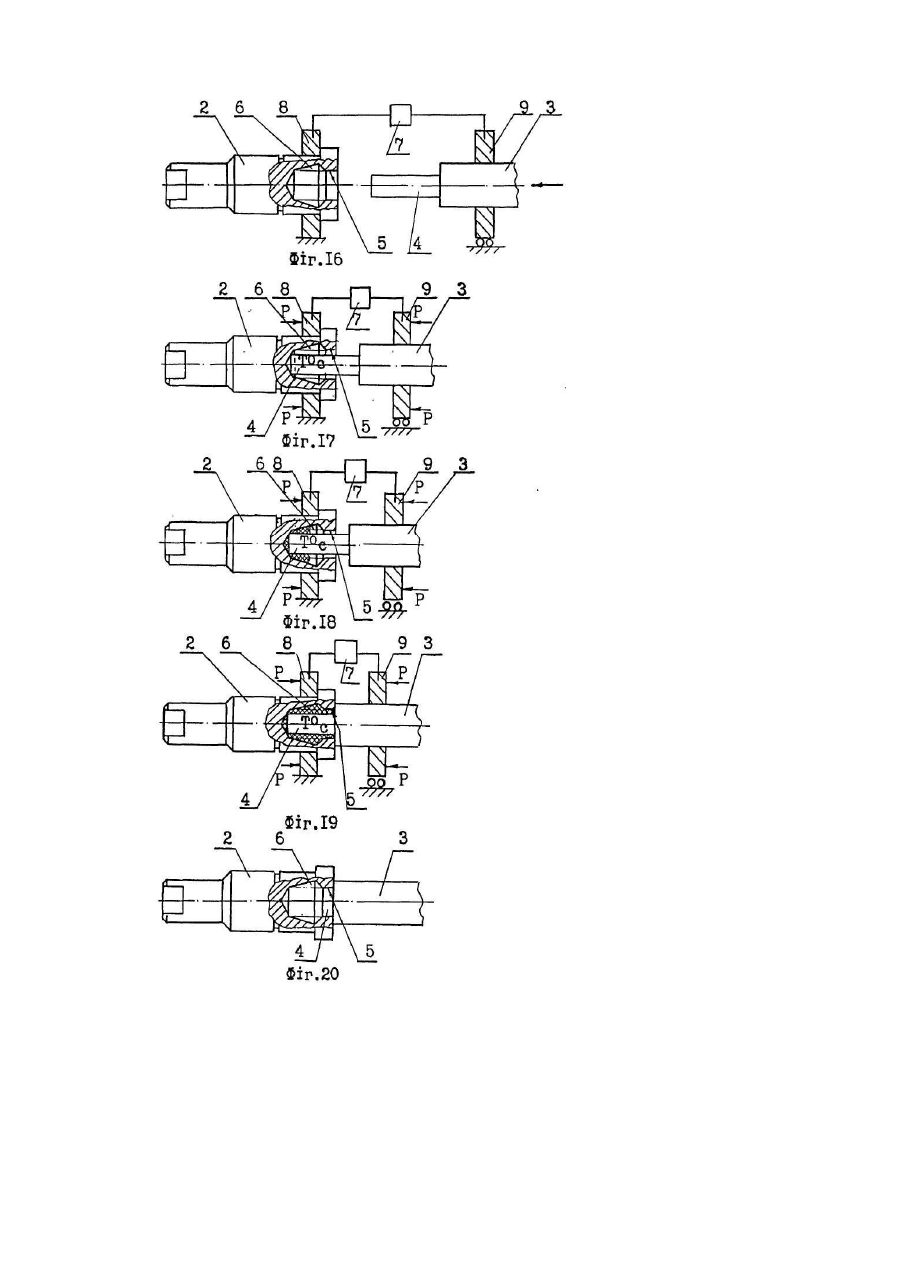

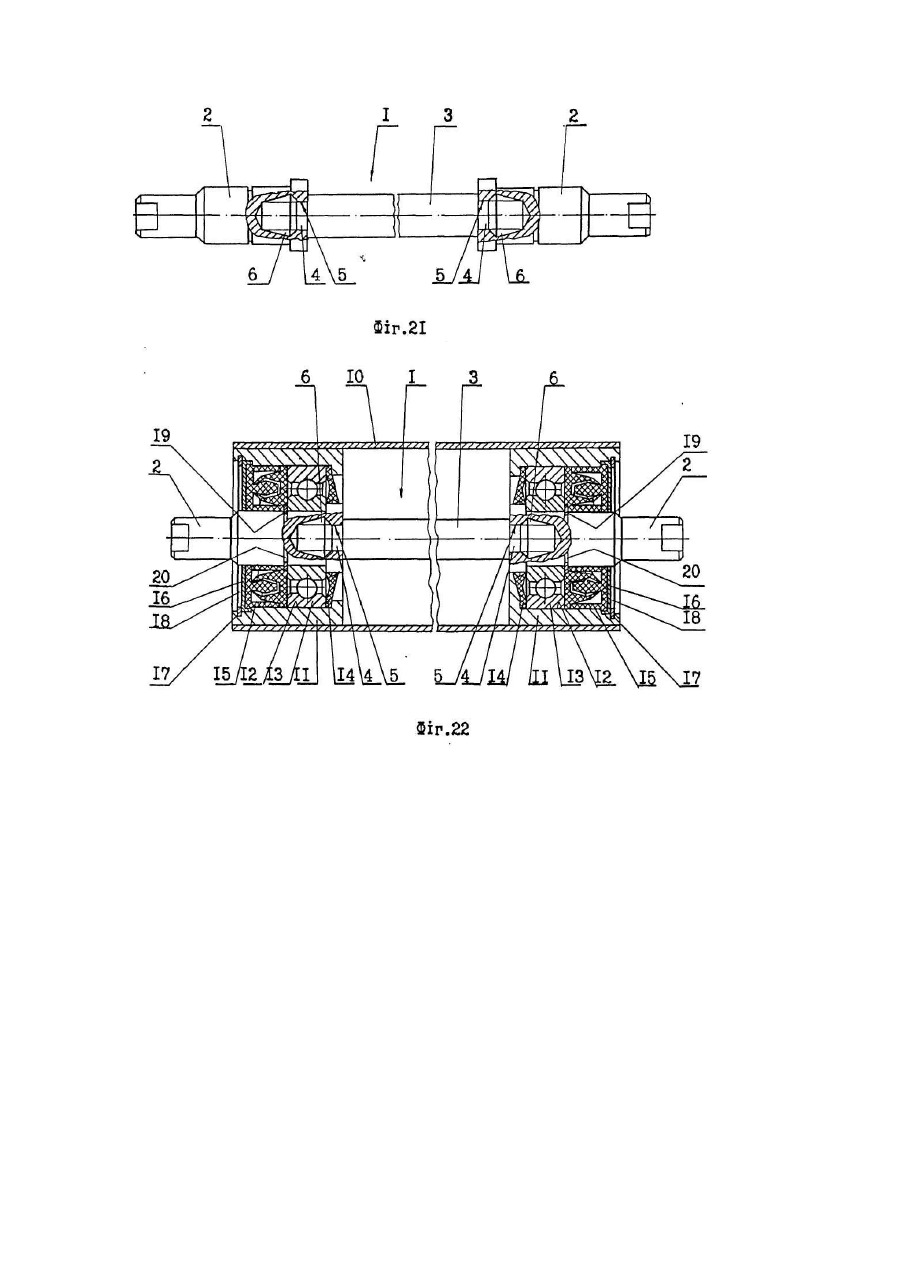

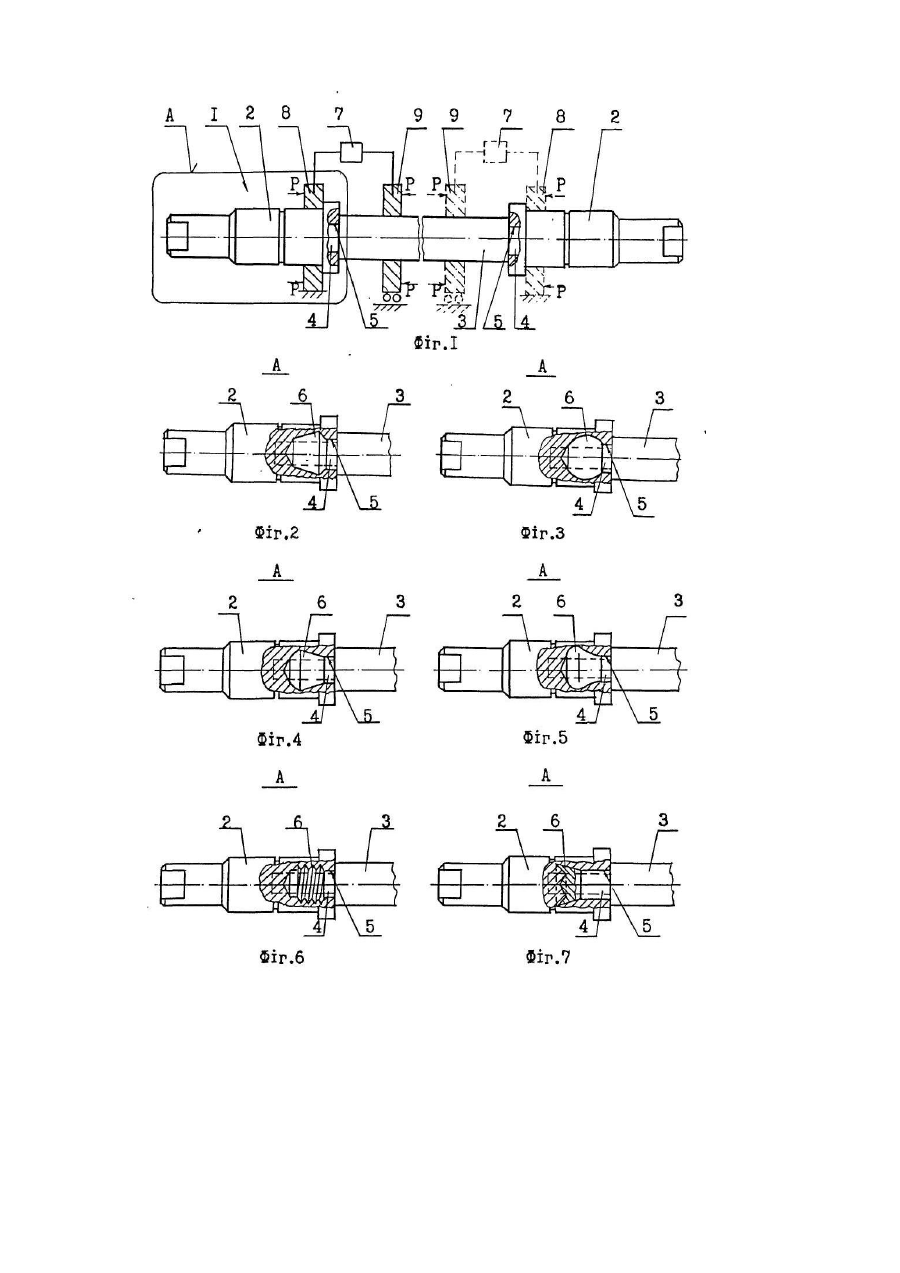

1. Складена вісь ролика стрічкового конвеєра, що містить дві півосі і штангу, кінцеві частини якої з'єднані з півосями механічними нероз'ємними з'єднаннями за допомогою їх запресування в торцеві отвори, що виконані в півосях, яка відрізняється тим, що торцеві отвори в півосях виконані циліндричними із заглибленими рельєфними пазухами, а кінцеві частини штанги виконані у вигляді стержнів круглого перерізу і з'єднані з півосями за допомогою гарячого запресування попередньо оплавлених контактним зварюванням кінцевих частин штанги в торцеві отвори і рельєфні пазухи півосей і в холодному стані, в залежності від вибраного рельєфу пазух торцевих отворів півосей, утворюють поворотні або неповоротні відносно подовжньої осі механічні нероз'ємні з'єднання кінцевих частин штанги з півосями.

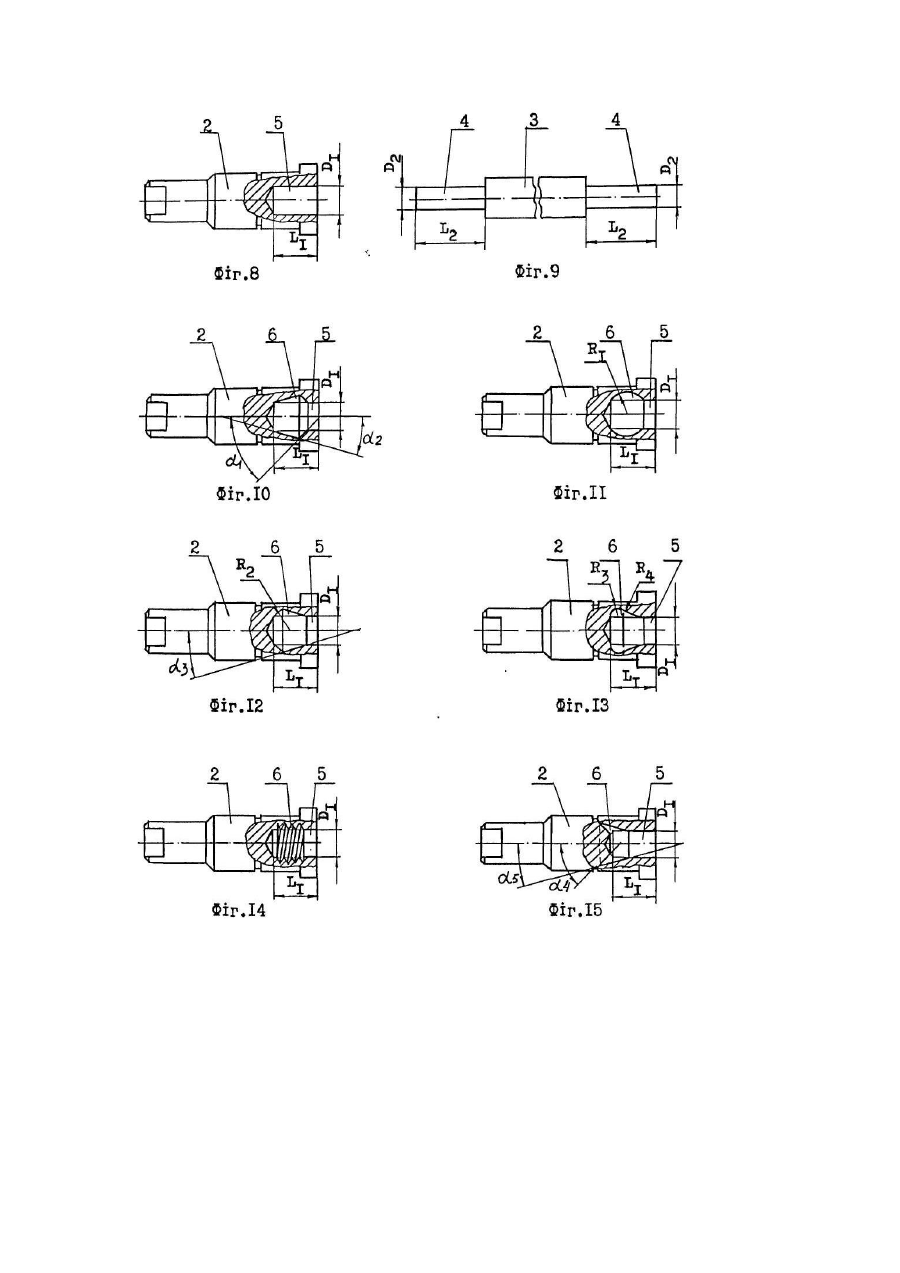

2. Складена вісь за п. 1, яка відрізняється тим, що рельєф пазух торцевих отворів півосей виконаний у вигляді поверхонь обертання з ламаною і/або криволінійною твірною для утворення поворотних відносно подовжньої осі механічних нероз'ємних з'єднань кінцевих частин штанги з півосями.
3. Складена вісь за п. 1, яка відрізняється тим, що рельєф пазух торцевих отворів півосей виконаний у вигляді гвинтових канавок для утворення неповоротних відносно подовжньої осі механічних нероз'ємних з'єднань кінцевих частин штанги з півосями.
4. Складена вісь за п. 1, яка відрізняється тим, що рельєф пазух торцевих отворів півосей виконаний у вигляді кільцевих конічних канавок, розташованих в місцях сполучення бічної і донної поверхонь торцевих отворів півосей, для утворення неповоротних відносно подовжньої осі механічних нероз'ємних з'єднань кінцевих частин штанги з півосями.
Додаткова інформація
Назва патенту англійськоюComposed axis of roller of a band conveyor
Автори англійськоюTkachenko Eduard Anatoliiovych
Назва патенту російськоюСборная ось ролика ленточного конвейера
Автори російськоюТкаченко Эдуард Анатольевич
МПК / Мітки
МПК: B65G 39/02
Мітки: стрічкового, вісь, конвеєра, складена, ролика
